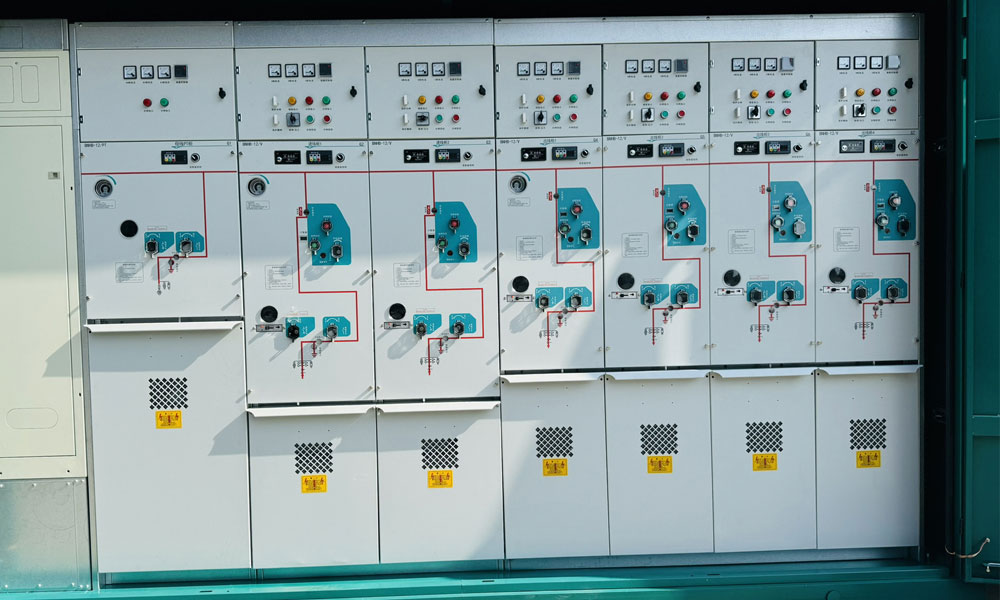

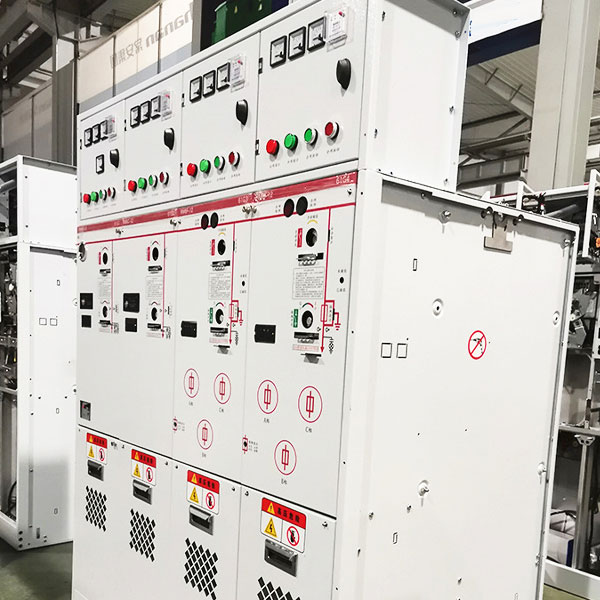

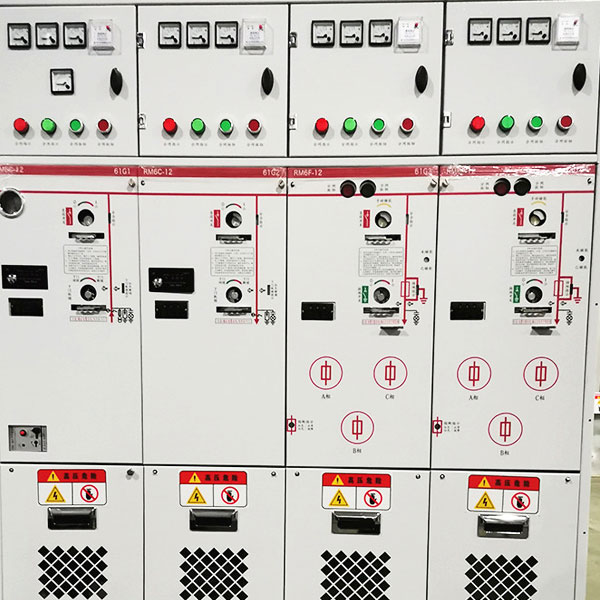

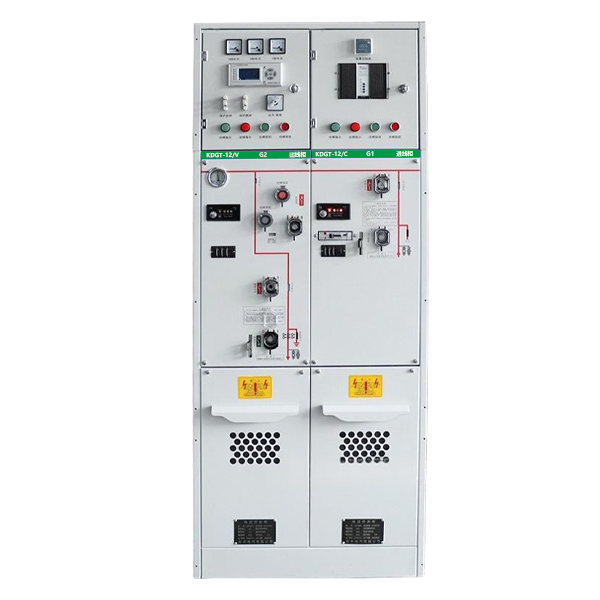

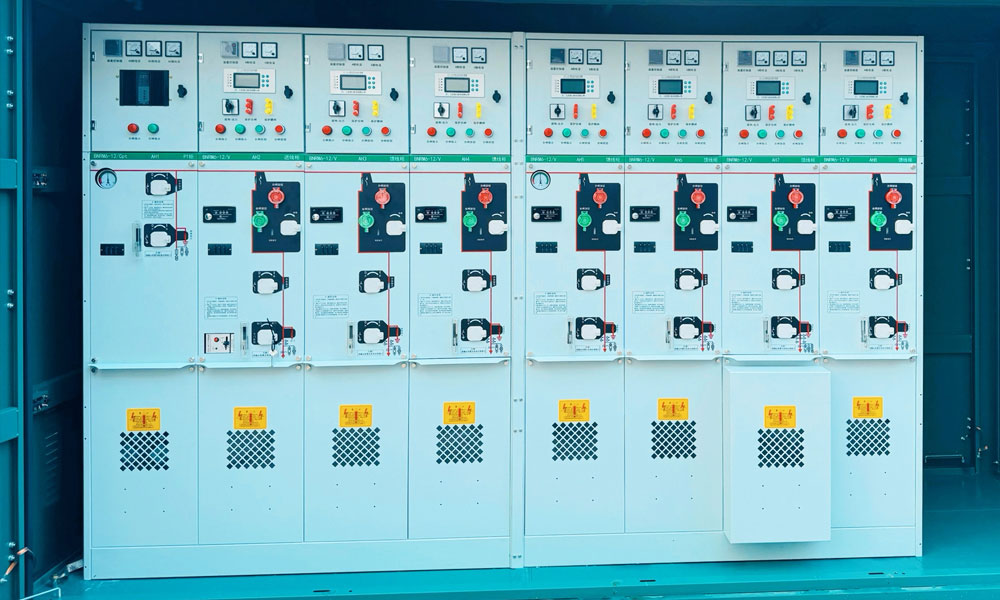

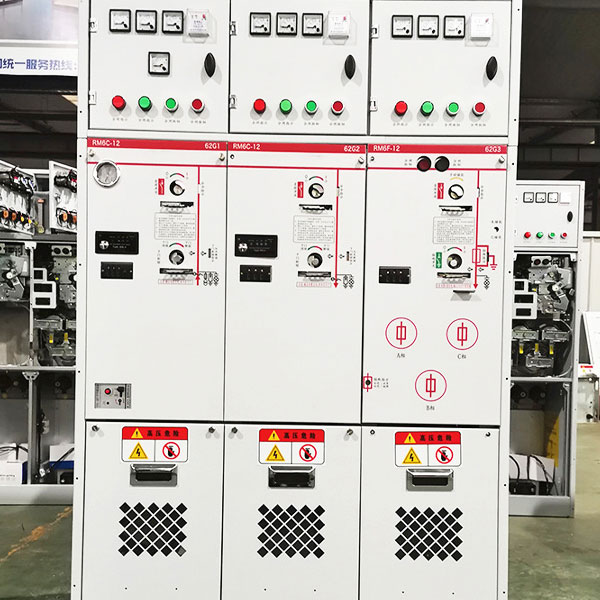

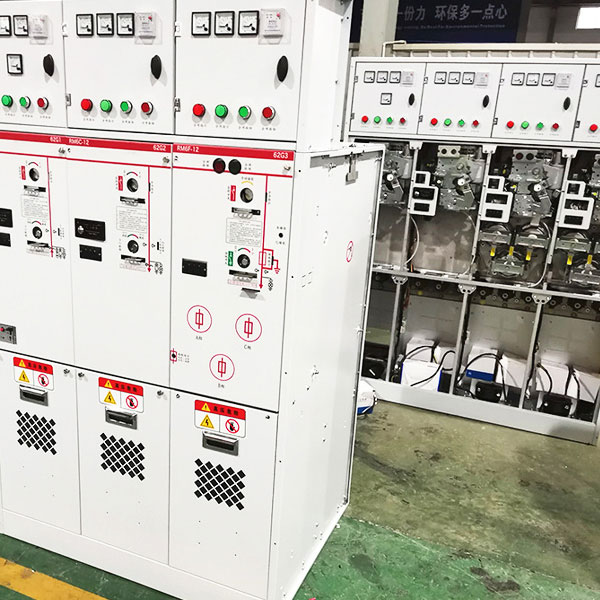

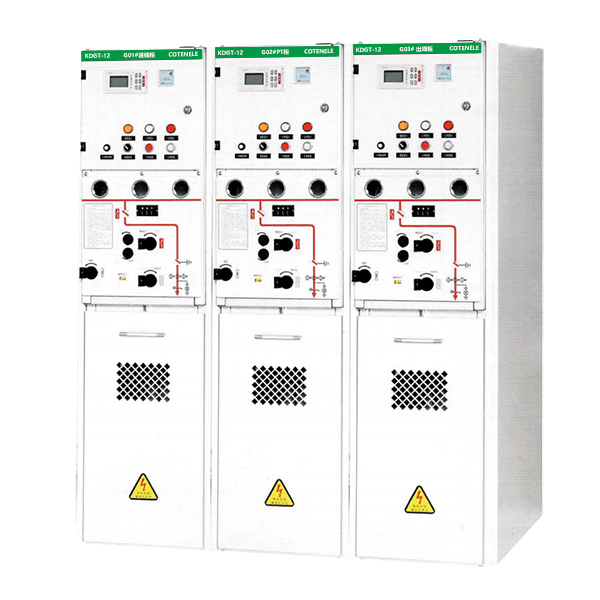

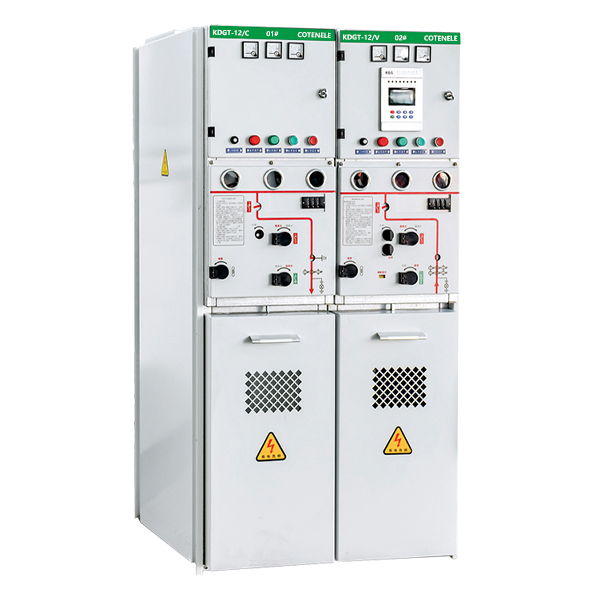

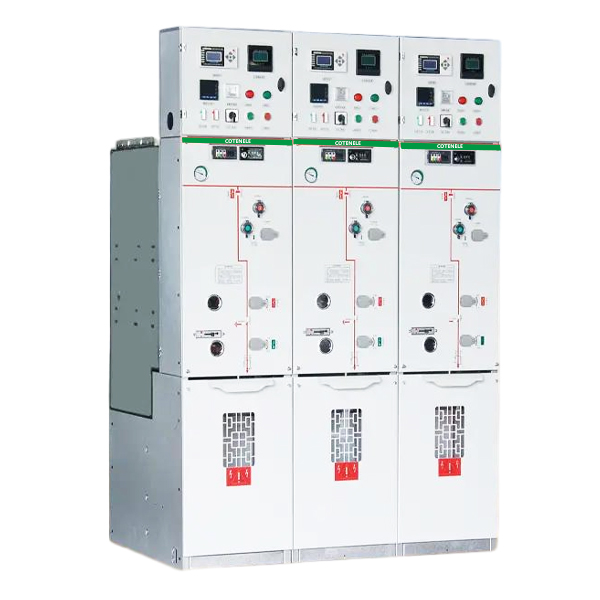

Unit Utama Gelang Bertebat Pepejal Voltan Sederhana
Selama bertahun-tahun, Cotenele telah komited terhadap inovasi dan penyelidikan serta pembangunan produk dan teknologi baharu, dan Unit Utama Cincin Bertebat Pepejal Voltan Sederhana ialah salah satu daripada produk baharu kami yang baru dibangunkan. Unit Utama Cincin Bertebat Pepejal Voltan Sederhana mewakili hala tuju penting dalam evolusi teknologi pintar dan bersepadu untuk alat suis voltan sederhana. Ia mempunyai kelebihan teras bahan penebat mesra alam dan kebolehpercayaan yang lebih baik. Selepas terus-menerus mengatasi cabaran material dan proses, ia secara beransur-ansur menjadi pilihan ideal dalam banyak senario aplikasi utama.
Unit Utama Gelang Bertebat Pepejal Voltan Sederhana ialah salah satu produk utama Cotenele, Unit Utama Gelang Bertebat Pepejal Voltan Sederhana adalah bahagian utama peralatan pengedaran yang digunakan untuk pembahagian, gandingan dan pengetukan beban talian kabel dalam rangkaian pengedaran voltan sederhana. Berdasarkan evolusi media penebat, RMU voltan sederhana telah berkembang daripada reka bentuk terlindung udara kepada reka bentuk terlindung gas SF₆. RMU bertebat pepejal voltan sederhana ialah peranti pengedaran bertebat sepenuhnya dan bertutup sepenuhnya yang dibangunkan daripada RMU voltan sederhana berisi gas SF₆.
Konsep utama adalah untuk membungkus suis dan bahagian hidup voltan sederhana sepenuhnya dalam resin epoksi atau bahan pepejal yang serupa, menggantikan penebat gas tradisional dengan media pepejal, dengan itu mencapai penyelesaian pengedaran terlindung sepenuhnya, tertutup sepenuhnya, bebas penyelenggaraan. Didorong oleh strategi "puncak karbon, neutraliti karbon" China dan permintaan yang semakin meningkat untuk rangkaian pengedaran pintar, pasaran untuk RMU bertebat pepejal voltan sederhana terus berkembang. Saiz pasaran global dijangka mencecah kira-kira AS$2.4 bilion menjelang 2032, dengan kadar pertumbuhan tahunan kompaun (CAGR) kira-kira 6%.
Takrif unit utama gelang bertebat pepejal voltan sederhana:
Unit utama gelang bertebat pepejal voltan sederhana ditakrifkan sebagai RMU yang menggunakan bahan penebat pepejal sebagai medium penebat utama. RMU bertebat pepejal voltan sederhana ialah unit modular bertebat sepenuhnya, dimeterai sepenuhnya di mana pencelah vakum dan sambungan konduktifnya, pemutus penyambung, suis pembumian, bar bas utama, bar bas cawangan dan komponen litar hidup utama yang lain (sama ada secara individu atau gabungan) dikapsulkan dalam bahan penebat pepejal. Permukaan luar yang boleh disentuh oleh kakitangan disalut dengan lapisan pelindung konduktif atau separa konduktif dan boleh dibumikan secara langsung dan boleh dipercayai.
Parameter teknikal utama:
| item | Unit | Nilai | ||
| Voltan Ternilai | kV | 12,24 | ||
| Nilai Semasa | A | 630, 1250 | ||
| Tahap Penebat Berkadar | 1min Kekerapan Kuasa Menahan Voltan | kV | 32 | |
| Impuls Kilat Menahan Voltan | kV | 60 | 75 | |
| Kekerapan Dinilai | Hz | 50 | ||
| Dinilai Arus Pemutus Litar pintas | kA | 20, 25 | ||
| Dinilai Masa Singkat Menahan Arus / Dinilai Tempoh Litar pintas | kA/s | 20, 25 | ||
| Puncak Dinilai Menahan Arus | kA | 50, 63 | ||
| Dinilaikan Litar pintas Membuat Arus | kA | 50 | ||
| Darjah Perlindungan | Kepungan Alat Suis | IP4X | ||
| Dimensi Kabinet (W*D*H) | mm | 420 (450) * 912 * 1700 | ||
Kelebihan produk:
1. Mesra Alam
RMU bertebat pepejal menghapuskan sepenuhnya penggunaan gas SF₆. Mereka menggunakan bahan pepejal (resin epoksi, getah silikon) sebagai medium penebat, tidak mengeluarkan bahan toksik atau gas rumah hijau yang memastikan pelepasan sifar dan pencemaran sifar.
2. Keselamatan dan Kebolehpercayaan
Penebat pepejal tidak bocor. Ini secara asasnya menghapuskan bahaya keselamatan kegagalan penebat yang disebabkan oleh kebocoran gas daripada unit terisi SF₆‑ yang rosak atau tidak tertutup rapat, meningkatkan keselamatan dengan ketara. Fasa diasingkan antara satu sama lain, jadi walaupun kerosakan dalaman tidak menyebabkan litar pintas fasa-ke-fasa. Saling penguncian pencegahan lima mekanikal dan elektrik yang komprehensif menghalang maloperasi dengan berkesan.
3. Kebolehsuaian Persekitaran yang Kuat
RMU bertebat pepejal tidak terjejas oleh keadaan iklim luaran dan beroperasi secara stabil dalam persekitaran yang keras seperti
Persekitaran yang sangat sejuk，Kawasan altitud tinggi dan Basah, kabus garam, ribut pasir dan persekitaran keras yang lain.
4. Bebas Penyelenggaraan dan Kos Operasi yang Rendah
Kerana tiada risiko kebocoran gas, tidak perlu mengisi semula SF₆ atau memeriksa tekanan gas secara berkala. Keperluan untuk pemantauan tekanan gas dihapuskan, sangat mengurangkan penyelenggaraan, malah mencapai operasi yang benar-benar bebas penyelenggaraan.
5. Struktur Padat
Kekuatan dielektrik penebat pepejal adalah kira-kira 3~5 kali ganda daripada gas SF₆, dengan ketara mengurangkan jarak penebat yang diperlukan, sekali gus mengurangkan volum peralatan dan jejak, ini dapat memenuhi keperluan pengecilan.
6. Keserasian Kepintaran
RMU bertebat pepejal disepadukan dengan mudah dengan terminal pengedaran pintar. Dengan menambahkan unit pengukuran dan kawalan pintar (mematuhi IEC 61850) dan modul komunikasi 5G/gentian optik, parameter masa nyata seperti status suis, arus beban dan suhu/kelembapan dalaman boleh dimuat naik.
Komponen teras Dan Struktur Unit Utama Gelang Bertebat Pepejal voltan Sederhana:
| kategori | Komponen | Penerangan |
| Komponen litar utama | Pengganggu vakum | Membuka dan menutup litar (fungsi penukaran teras). Menggunakan vakum sebagai medium pelindapkejutan arka. |
| Suis tiga kedudukan (pemutus/suis pembumian) | Mengasingkan litar dan menyediakan pembumian.Sesetengah produk menggunakan penebat vakum; yang lain menggunakan reka bentuk penebat udara dengan pecahan yang boleh dilihat. | |
| Bar bas utama / busbar cawangan | Menyediakan sambungan elektrik antara unit. Penebat luaran menggunakan getah silikon, yang dihasilkan oleh tuangan vakum. | |
| Sesendal masuk/keluar | Sambungkan unit kepada sistem kabel luaran. Reka bentuk ini konsisten dengan RMU berisi gas SF₆ untuk keserasian. | |
| Mekanisme operasi | Mekanisme pengendalian pemutus litar | Menyediakan kuasa buka/tutup untuk suis vakum, biasanya mekanisme spring. |
| Mekanisme operasi pemutus | Mengendalikan suis tiga kedudukan Saling mengunci dengan mekanisme pemutus adalah penting untuk keselamatan. | |
| Komponen tambahan | Pengubah instrumen(CT/PT) | Untuk pengukuran arus/voltan dan pensampelan isyarat perlindungan. |
| Pengawal(DTU/unit pintar) | Mendayakan automasi pengedaran, menyokong komunikasi jauh, pengesanan kesalahan dan lokasi. | |
| Penangkap lonjakan | Perlindungan voltan lampau. |
Komponen teras
| petak | Penerangan |
| Petak instrumen (petak kedua) | Terletak di bahagian atas; menempatkan peralatan sekunder seperti peranti perlindungan mikrokomputer, pengawal pintar, dan modul komunikasi untuk automasi pengedaran dan pemantauan jarak jauh. |
| Petak mekanisme (petak mekanisme operasi) | Terletak di bawah petak instrumen atau di sisi bahagian utama; mengandungi mekanisme operasi spring khusus untuk membuka/menutup pemutus litar. |
| Petak bahagian utama (petak litar utama) | Teras unit.Komponen utama seperti suis, pencelah dan konduktor penyambung dikapsul sepenuhnya dalam resin epoksi menggunakan proses APG (Automatic Pressure Gelation), mencapai penebat dan pengedap penuh. |
| Petak kabel (petak masuk/keluar) | Terletak di bahagian bawah; digunakan untuk sambungan masuk dan keluar kabel. Ruang yang luas dikhaskan untuk penamatan dan pemasangan kabel. |
Susun atur struktur
Unit utama cincin berpenebat gas vs unit utama cincin berpenebat pepejal:
| Ciri | Alat Suis Bertebat Pepejal | Alat Suis Bertebat Gas(SF₆) |
| Medium penebat | Bahan pepejal (cth., resin epoksi) | Gas (cth., SF₆, udara kering) |
| Kemesraan alam sekitar | Sifar kesan rumah hijau, sangat mesra alam | SF₆ mempunyai GWP 25,000 kali ganda CO₂, dengan risiko kebocoran |
| Prestasi suhu rendah | Cemerlang, tidak terjejas oleh suhu rendah | Gas yang lemah, boleh mencair pada suhu rendah |
| Kos penyelenggaraan | Tanpa penyelenggaraan, penyelenggaraan kitaran hayat minimum | Memerlukan pemeriksaan kebocoran biasa dan pengisian semula gas, beberapa penyelenggaraan diperlukan |
| Saiz | Padat | Padat |
| kos | Agak lebih tinggi | Relatif lebih rendah |
Unit Fungsi Utama Untuk Unit Utama Cincin Mesra Alam
| Kod Unit | Fungsi | Penerangan |
| Unit V | Unit pemutus litar | Menggunakan pemutus litar vakum; menyediakan perlindungan litar pintas dan beban lampau. Sesuai untuk beban kritikal (cth., hospital, pusat data). |
| C-unit | Unit suis beban | Menggunakan suis beban; mampu menukar arus beban biasa tetapi bukan arus litar pintas. |
| unit F | Unit gabungan suis fius | Menggunakan suis beban +fius.Fius dengan cepat membersihkan arus litar pintas.Sesuai untuk perlindungan pengubah. |
| unit M | Unit pemeteran | Menempatkan peranti pemeteran tenaga (PT/CT) untuk pemantauan penggunaan dan bacaan meter jauh. |
| PT-unit | Unit pengubah voltan | Menyediakan isyarat voltan untuk pengukuran dan perlindungan. |
| Unit gandingan | Unit pengikat bas | Menyambungkan dua litar gelang untuk sandaran dwi kuasa, meningkatkan kebolehpercayaan bekalan. |
