Produk
Pengubah Kuasa Berkualiti Tinggi dari Pengilang China dengan Piawaian IEC
Cotenele ialah pembekal penting transformer untuk State Grid Corporation of China. Kami mempunyai kerjasama jangka panjang dalam banyak pencawang besar dan projek pengedaran. Transformer kuasa Cotenele biasanya penilaian voltan termasuk10 kV, 20 kV dan 35 kV, dan masuk kedua-duanyaterendam minyak dan jenis keringjenis berdasarkan medium penebat, ia sesuai untuk dalaman dan luaran, aplikasi utama dari rangkaian pengedaran ke pencawang industri. Transformer yang dikeluarkan oleh Cotenele mematuhi piawaian antarabangsa dan kebangsaan, sepertiSiri IEC 60076, IEEE C57.12, GB/T 1094 series, GB 20052, dan standard industri kuasa DL/T 572. Transformer Cotenele juga boleh dilengkapi dengan ciri pilihan seperti penukar paip pada beban dan sistem pemantauan dalam talian pintar, yang boleh memenuhi keperluan grid tertentu dan meningkatkan kebolehpercayaan.
- View as
Transformer Pengagihan Elektrik Terrendam Minyak 33KV
Transformer Pengagihan Elektrik Terrendam Minyak 33KV adalah salah satu produk utama Cotenele, dan kami adalah pengeluar dan pengeksport pengubah besar di China. Transformer Pengagihan Elektrik Terrendam Minyak 33KV mengurangkan voltan rangkaian 35kV kepada voltan bas voltan rendah (biasanya 400V) yang digunakan oleh pengguna, dan merupakan peralatan penting untuk menyambungkan rangkaian penghantaran voltan tinggi dan rangkaian pengedaran voltan rendah. Pengubah 35KV yang dihasilkan oleh Cotenele mempunyai prestasi penebat yang sangat baik, kesan pelesapan haba yang baik, dan harga yang rendah. Ia dipuji secara meluas oleh pelanggan di pasaran luar negara, terutamanya di Afrika.

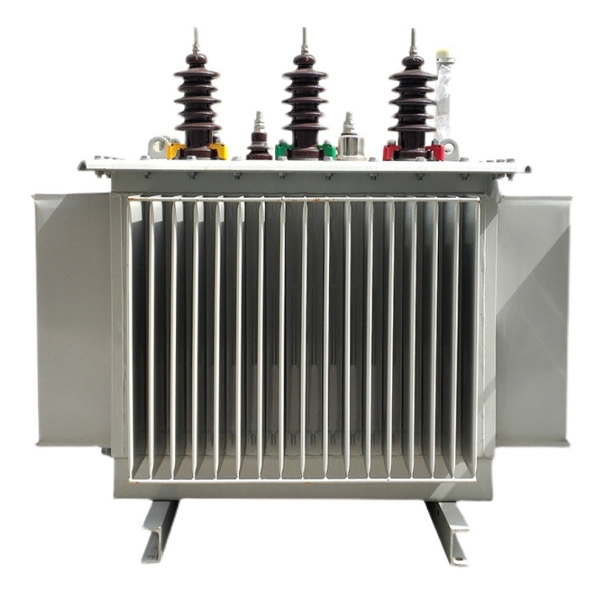

Pengubah Elektrik Jenis Terendam Minyak 20KV
Cotenele ialah pengeluar dan pengeksport pengubah elektrik yang besar dari China. Selama bertahun-tahun, kami telah menyediakan sejumlah besar produk pengubah elektrik berkualiti tinggi kepada pelanggan domestik dan luar negara. Transformer Elektrik Jenis Tenggelam Minyak 20KV yang kami hasilkan mempunyai kualiti yang boleh dipercayai dan prestasi yang stabil, dan telah menerima pujian yang meluas daripada pelanggan selama ini. Semua pengubah kuasa yang kami hasilkan mematuhi piawaian yang berkaitan seperti IEC60076, GB/T 6451-2023, GB 1094, dsb.
Pengubah Kuasa Pengagihan Terrendam Minyak 10kV
Cotenele ialah pengilang dan pengeksport Power Transformer yang terletak di "Electrical Capital of China"-Liushi Town, Yueqing city, Wenzhou city. 10kV Oil Immersed Distribution Power Transformer kami terputus secara meluas dalam sistem pengagihan kuasa, seperti rangkaian pengedaran bandar dan luar bandar, perusahaan perindustrian dan perlombongan serta pelbagai aplikasi komersil, kompleks komersil lain.
Pengubah Kuasa Jenis Kering 36KV
Cotenele ialah salah satu rakan kongsi penting State Grid Corporation of China, dan Transformer Kuasa Jenis Kering 36KV kami telah beroperasi secara stabil dalam sistem kuasa negara untuk masa yang lama.
Pengubah kuasa jenis kering siri Cotenele 36kV telah lulus penilaian dan ujian Biro Industri Jentera Negara dan Syarikat Kuasa Negeri, dan digunakan terutamanya dalam grid kuasa bandar dan luar bandar, industri lain, perusahaan perlombongan, industri penghantaran dan pengedaran kuasa, dan projek pertanian.
Transformer Agihan Elektrikl Jenis Kering 20KV
Cotenele ialah pengeluar dan pengeksport besar untuk Transformer Pengagihan Elektrik Jenis Kering 20KV dari China, transformer jenis kering 20KV kami mempunyai ciri jejari bekalan kuasa yang lebih panjang, penurunan voltan yang lebih rendah, kehilangan talian yang dikurangkan dan penggunaan logam bukan ferus yang lebih sedikit. Transformer jenis kering 20kV ini, kilang petroleum, petroleum, petroleum elektrik semakin banyak digunakan dalam bangunan berpusat tinggi, petroleum elektrik loji, lapangan terbang, dan banyak lokasi lain.
Transformer Pengagihan Kuasa Jenis Kering Dalaman 10KV
Cotenele ialah pengilang dan pengeksport transformer dan peralatan elektrik lain, serta komponen teras. Transformer Pengagihan Kuasa Jenis Kering Dalaman 10KV kami dijual kepada pelbagai pasaran luar negara seperti Eropah, Timur Tengah, Afrika dan Amerika Selatan. Transformer jenis kering mempunyai kelebihan saiz kecil, tiada pencemaran, dan tiada penyelenggaraan, dan merupakan peralatan elektrik yang penting dalam sistem pengedaran.
Apa itu transformer?
Transformer ialah peranti elektrik yang menggunakan prinsip aruhan elektromagnet untuk menukar voltan arus ulang-alik, biasanya termasuktransformer injak dan turun. Dalam proses set-up dan set-down voltan transformer akan mengekalkan frekuensinya tidak berubah, dengan mengubah nisbah lilitan antara belitan primer dan sekunder. Mekanisme operasi terasnya ialah apabila AC mengalir melalui belitan primer, ia menghasilkan medan magnet yang berbeza-beza dalam teras, yang seterusnya mendorong daya gerak elektrik dalam belitan sekunder, dengan itu membolehkan penukaran antara voltan dan arus: voltan naikkan mengurangkan arus, voltan menurun meningkatkan arus, dan idealnya jumlah kuasa kekal malar. Ciri ini memungkinkan untuk mengurangkan kehilangan penghantaran dengan banyak dalam penghantaran kuasa jarak jauh, di samping menyediakan voltan yang disesuaikan dengan selamat untuk pelbagai peranti pada titik penggunaan. Aplikasi biasa terdiri daripada pengubah gergasi di pencawang, pengubah agihan pada tiang utiliti, kepada pengubah kecil di dalam pengecas telefon mudah alih. Walau bagaimanapun, ia perlu diberi perhatian terutamanyatransformer hanya berfungsi dengan arus ulang alik dan tidak boleh menukar arus terus.
Apakah prinsip kerja transformer?
Prinsip kerja transformer adalah berdasarkanhukum aruhan elektromagnet. Apabila arus AC mengalir melalui belitan primer, ia mewujudkan fluks magnet berselang-seli dalam teras. Fluks berselang-seli ini secara serentak menghubungkan kedua-dua belitan primer dan sekunder, mendorong daya gerak elektrik (EMF) dalam setiap belitan. Melalui aruhan elektromagnet ini, pengubah memindahkan tenaga elektrik dan mengubah voltan, dengan hanya gandingan magnet antara dua belitan dan tiada sambungan elektrik langsung.
Hubungan transformasi voltan ialah:
U₁/U₂ = N₁/N₂ = k
di mana U₁, U₂ ialah voltan primer dan sekunder, N₁, N₂ ialah bilangan lilitan dalam belitan, dan k ialah nisbah lilitan. Apabila sekunder mempunyai lebih banyak lilitan daripada primer, pengubahmelangkah naikvoltan; apabila ia mempunyai lebih sedikit pusingan, iamelangkah turunvoltan.
Pembinaan dan Komponen Utama
Sebuah transformer terutamanya terdiri daripada bahagian aktif sepertiteras, belitan, penebat dan plumbum, tangki, sistem penyejukan, peranti pelindung dan sesendal. Teras dan belitan yang juga dipanggil gegelung, adalah komponen yang paling penting.
1. Teras (Litar Magnet)
Teras menyediakan laluan magnetik dan terdiri daripada kaki teras (bahagian menegak di mana belitan dipasang) dan kuk (bahagian mendatar yang menutup laluan magnet). Untuk mengurangkan kehilangan arus pusar dan kehilangan histerisis, teras biasanya dibina daripada bertindanlaminasi keluli silikon, setiap satu disalut dengan varnis penebat atau lapisan oksida untuk melindungi mereka antara satu sama lain. Konfigurasi teras adalah terutamanyajenis teras(belitan mengelilingi kaki teras, biasa dalam pengubah kuasa) danjenis cangkerang(teras mengelilingi belitan, mengakibatkan fluks kebocoran rendah dan kekuatan mekanikal yang tinggi, sering digunakan dalam instrumen ketepatan dan peranti kecil).
2. Belitan (Litar Elektrik)
Penggulungan adalah litar elektrik pengubah, dibahagikan kepadabelitan primer dan belitan sekunder. Ia diperbuat daripada dawai tembaga atau aluminium dengan penebat kekuatan tinggi. Belitan biasanya disusun secara sepusat (belitan voltan rendah diletakkan di sebelah kaki teras, lilitan berliku voltan tinggi di sekeliling luar). Mengenai penebat, transformer terendam minyak moden kebanyakannya menggunakan ansistem penebat komposit penghalang minyak-kertasterdiri daripada papan akhbar, kertas kabel, dan minyak transformer. Ketebalan papan akhbar biasanya 2-5 mm, membolehkan penebat yang boleh dipercayai untuk tahap voltan tinggi.
Di atas menerangkan sistem elektromagnet teras, dan sistem tambahan berikut juga sangat penting untuk transformer tenggelam minyak:
tangki:Bekas luaran yang digunakan untuk memegang teras besi, belitan dan mengisi minyak transformer. Transformer kapasiti besar biasanya dilengkapi dengan radiator luaran atau paip penyejuk untuk meningkatkan pelesapan haba.
Minyak Transformer:Ia berfungsi sebagai kedua-dua medium penebat (dengan prestasi penebat yang lebih baik daripada udara) dan medium penyejukan (haba yang dijana oleh teras pengubah dan belitan dipindahkan ke dinding tangki minyak melalui perolakan minyak). Mengikut titik tuang yang berbeza, minyak transformer dibahagikan kepada gred yang berbeza seperti10, 25, dan 45untuk menyesuaikan diri dengan keadaan iklim yang berbeza.
Konservator (Tangki Lonjakan Minyak):Tangki bahan api mendatar dipasang di atas tangki bahan api utama, disambungkan dengan paip. Ia memisahkan minyak dari udara melalui diafragma. Berdasarkan ciri minyak yang mengembang dan mengecut dengan perubahan suhu, ia menyimpan minyak pada suhu yang lebih tinggi dan membekalkan minyak pada suhu yang lebih rendah, dengan itu mengurangkan sentuhan antara minyak dan udara dan menghalang penyerapan lembapan dan penuaan.
Sesendal:Membawa wayar voltan tinggi dan rendah keluar dari terminal terlindung selongsong pengubah; Mereka menyediakan penebat elektrik dan sokongan mekanikal.
Peranti Pelindung:Termasuk penukar pili semasa beban atau dimatikan, geganti Bucher (geganti gas), port ekzos kalis letupan (port ekzos keselamatan), alat pernafasan penyahhidratan (respirator silikon), elemen pengesan suhu dan instrumen berkaitan. Peranti ini biasanya boleh menyediakan pemantauan masa nyata dan perlindungan menyeluruh.
Jenis-jenis Transformer
Transformer boleh dikelaskan dalam beberapa aspek di bawah:
1. Mengikut Permohonan
Pengubah Kuasa:Transformer kuasa digunakan terutamanya untuk penukaran voltan dan penghantaran/pengagihan kuasa dalam sistem kuasa, menyumbang lebih daripada 80% daripada semua transformer.
Pengubah Agihan:Transformer pengedaran biasanya merujuk kepada transformer di bawah 35 kV (terutamanya 10 kV/0.4 kV) yang secara langsung membekalkan kuasa kepada pengguna akhir.
Transformer Khas:Termasuk pengubah ujian untuk ujian tahan voltan, pengubah instrumen (termasuk pengubah voltan, pengubah arus untuk pengukuran dan perlindungan), pengubah penerus untuk AC ke DC, digunakan untuk elektrolisis, penyaduran elektrik, pemacu DC, pengubah relau, pengubah perlombongan, dsb.
2. Mengikut Medium Penyejukan dan Penebat
Transformer yang direndam minyak:Teras besi pengubah tenggelam minyak dan belitan sepenuhnya direndam dalam minyak penebat mineral, yang mempunyai pelesapan haba yang sangat baik dan prestasi penebat, kecekapan tinggi, dan kos yang agak rendah. Transformer tenggelam minyak digunakan secara meluas di pencawang luar dan taman perindustrian, tetapi ia memerlukan langkah pencegahan kebakaran dan letupan.
Transformer jenis kering:Teras besi transformer jenis kering dan belitan tidak direndam dalam minyak; Mereka menggunakan bahan penebat udara atau pepejal seperti tuangan resin epoksi. Transformer jenis kering adalah tahan api dan bebas bocor, sesuai untuk tempat tertutup dengan peraturan pencegahan kebakaran yang ketat, seperti bangunan bertingkat tinggi, pusat data, pusat beli-belah dan hospital.
Transformer bertebat gas:Transformer berpenebat gas agak jarang ditemui di pasaran, dan ia biasanya menggunakan gas sintetik seperti SF₆ sebagai media penyejukan dan penebat, sesuai untuk keadaan operasi khas.
3. Mengikut Bilangan Belitan
Transformer dua belitan:Transformer dua belitan agak biasa dalam sistem kuasa, yang mempunyai satu belitan voltan tinggi (sederhana) dan satu belitan voltan rendah (satu belitan primer dan satu belitan sekunder).
Transformer tiga belitan:Pengubah tiga belitan mempunyai tiga belitan setiap fasa, disambungkan kepada tahap voltan yang berbeza (cth. sisi voltan tinggi, sisi voltan sederhana, sisi voltan rendah). Transformer ini biasanya digunakan dalam pencawang yang memerlukan pelbagai aras voltan.
4. Mengikut Konfigurasi Teras/Penggulungan
Transformer jenis teras:Penggulungan pengubah jenis Teras mengelilingi kaki teras besi (teras besi dikelilingi oleh belitan). Produk ini mempunyai struktur yang ringkas, kos rendah, dan digunakan secara meluas dalam sistem kuasa.
Transformer jenis cangkerang:Teras pengubah jenis cangkang mengelilingi belitan (belitan mengelilingi teras). Ia mempunyai ciri-ciri ini seperti fluks kebocoran rendah, kekuatan mekanikal yang tinggi, dan saiz padat dan biasa digunakan dalam instrumen ketepatan dan peralatan kecil.
5. Mengikut Bilangan Fasa
Transformer fasa tunggal digunakan untuk beban satu fasa atau untuk membentuk kumpulan tiga fasa dan transformer tiga fasa.
6. Mengikut Kaedah Peraturan Voltan
Penukar Ketik di luar litar (luar beban) (memerlukan penyahtenagaan) dan Penukar Ketik Atas beban (peraturan voltan automatik di bawah beban).
7. Mengikut Jenis Sambungan Elektrik
Pengasingan (Pengasingan) Transformer:Penggulungan primer dan penggulungan sekunder pengubah pengasingan diasingkan secara elektrik antara satu sama lain, hanya melalui gandingan magnetik. Pengubah jenis ini mempunyai keselamatan yang sangat tinggi dan biasanya digunakan dalam peralatan perubatan dan instrumen ketepatan untuk mengelakkan kejutan elektrik dan gangguan elektromagnet.
Autotransformer:Primer dan sekunder berkongsi sebahagian daripada belitan, mempunyai gandingan magnetik dan sambungan elektrik terus. Padat, saiz kecil, kehilangan rendah, tetapi tiada pengasingan antara primer dan sekunder. Digunakan untuk permulaan motor dan peraturan voltan (cth., variac makmal).
Bagaimanakah pengubah kuasa dikelaskan?
Kapasiti Dinilai (Sn, dalam kVA atau MVA):Kuasa ketara yang boleh dihantar oleh pengubah secara berterusan pada voltan dan arus terkadar. Ia adalah parameter yang paling penting untuk memilih pengubah. Gred kapasiti Cina mengikut siri R10, meningkat dengan faktor 1.26 (100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 kVA, dsb.). Pemilihan kapasiti yang munasabah mula-mula mengira beban komposit maksimum, kemudian memilih kapasiti yang lebih tinggi seterusnya supaya faktor beban adalah kira-kira 60-70%, memastikan kedua-dua operasi selamat jangka panjang dan ekonomi.
Voltan Berkadar (kV):Voltan utama sepadan dengan voltan grid; voltan sekunder biasanya 5% atau 10% lebih tinggi daripada voltan bas sisi rendah (bergantung kepada voltan impedans dan kapasiti) untuk mengimbangi penurunan voltan talian dan memastikan kualiti voltan pengguna akhir.
Impedans litar pintas (Voltan Impedans, Uk%):Peratusan voltan primer yang diperlukan untuk mengedarkan arus undian melalui sekunder apabila sekunder adalah litar pintas. Ia adalah ciri kritikal yang mempengaruhi tahap arus litar pintas dan peraturan voltan.
Kehilangan Tanpa beban (Po, kW):Kuasa aktif yang digunakan dari sisi sekunder pengubah dalam keadaan litar terbuka pada frekuensi terkadar dan voltan terkadar terutamanya terdiri daripada kehilangan teras (kehilangan magnet), yang bergantung kepada kualiti pembuatan dan ciri-ciri bahan keluli silikon. Jika keluli silikon berprestasi tinggi dan teras luka tiga dimensi digunakan, kehilangan tanpa beban boleh dikurangkan dengan ketara.
Kehilangan Beban (Pk, kW):Kuasa aktif yang digunakan apabila sekunder adalah litar pintas dan arus undian mengalir dalam primer. Ia terutamanya terdiri daripada kehilangan kuprum dalam belitan dan berkadar dengan kuasa dua faktor beban.
Kecekapan (η):Kuasa aktif keluaran dibahagikan dengan kuasa aktif input. Transformer kuasa besar mempunyai kecekapan yang sangat tinggi; sebagai contoh, pengubah langkah penjana 380 MVA/500 kV boleh mencapai η ≥ 99.75%.
Kumpulan Vektor (cth., Dyn11, Yyn0):Menunjukkan kaedah sambungan (Y -- bintang, D -- delta, Z -- zigzag) bagi belitan voltan tinggi dan rendah serta anjakan fasanya. Ia menjejaskan kaedah pembumian neutral sistem dan laluan arus urutan sifar.
Kaedah penyejukan:Cth., ONAN (Oil Natural Air Natural), ONAF (Oil Natural Air Forced), OFWF (Oil Forced Water Forced). Kod empat huruf menyatakan medium penyejukan dan kaedah peredaran (ON: peredaran semulajadi minyak; OF: peredaran paksa minyak; OD: peredaran paksa terarah minyak; AN: semulajadi udara; AF: paksa udara; WF: paksa air).
Bagaimana untuk memilih transformer yang sesuai?
Apabila memilih pengubah yang sesuai, kecuali menentukan kapasiti terkadar dan tahap voltan, faktor berikut harus dipertimbangkan juga:
Ciri-ciri beban:Untuk beban industri dan kediaman biasa, kami biasanya menggunakan pengubah kuasa dwi lilitan standard. Jika paras voltan berbilang diperlukan, pengubah tiga belitan hendaklah dipilih dan kapasiti undian bagi setiap belitan hendaklah diperuntukkan secara munasabah. Untuk tempat yang mempunyai keperluan keselamatan kebakaran yang ketat, seperti pusat data dan bangunan bertingkat tinggi, transformer jenis kering harus diberi keutamaan.
Persekitaran Pemasangan:Transformer tenggelam minyak dengan partition kalis api biasanya lebih disukai untuk pencawang luar, manakala transformer jenis kering harus diutamakan untuk persekitaran penggunaan dalaman.
Had Kapasiti:Dalam pencawang dalaman, kapasiti maksimum satu transformer tenggelam minyak tidak boleh melebihi 1250 kVA; Dalam pencawang pasang siap, kapasiti maksimum transformer tenggelam minyak tidak boleh melebihi 630 kVA, dan kapasiti transformer jenis kering tidak boleh melebihi 800 kVA.
Keperluan Peraturan Voltan:Untuk persekitaran yang mempunyai turun naik voltan yang besar atau pelarasan yang kerap, transformer dengan penukar paip pada beban diperlukan; Untuk aplikasi dengan voltan yang stabil, pengubah dengan penukar paip tanpa beban boleh digunakan.
Keperluan Kecekapan Tenaga dan Alam Sekitar:Disebabkan oleh dasar penjimatan tenaga, produk pengubah kecekapan tinggi dan penjimatan tenaga secara beransur-ansur menjadi pilihan arus perdana. Pada masa ini, bahagian pasaran pengubah teras besi luka 3D (dengan kehilangan tanpa beban 15%-25% lebih rendah daripada teras besi berlamina tradisional) dan pengubah aloi amorf semakin meningkat dari tahun ke tahun.
Aplikasi Khas:Apabila peraturan voltan diperlukan, autotransformer harus dipilih; Adalah lebih sesuai untuk memilih pengubah pengasingan apabila keperluan keselamatan elektrik lebih tinggi.
