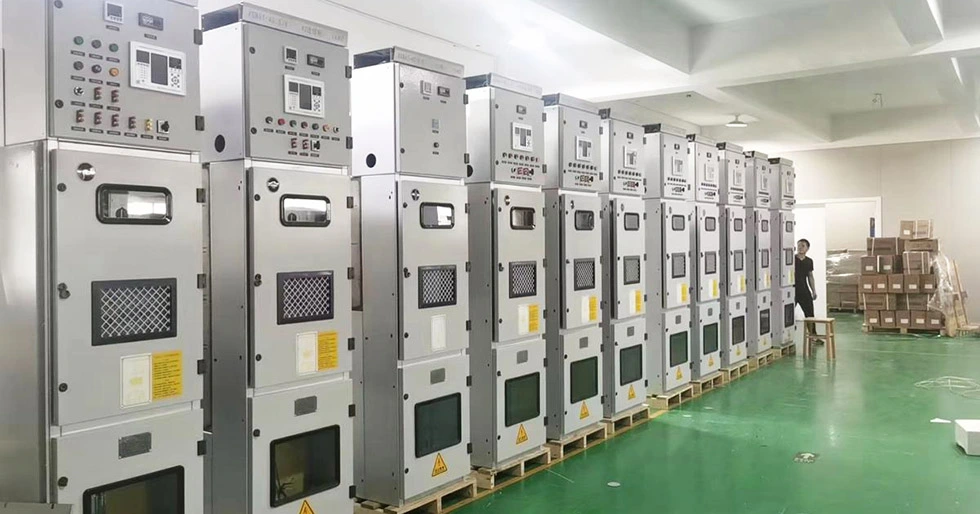

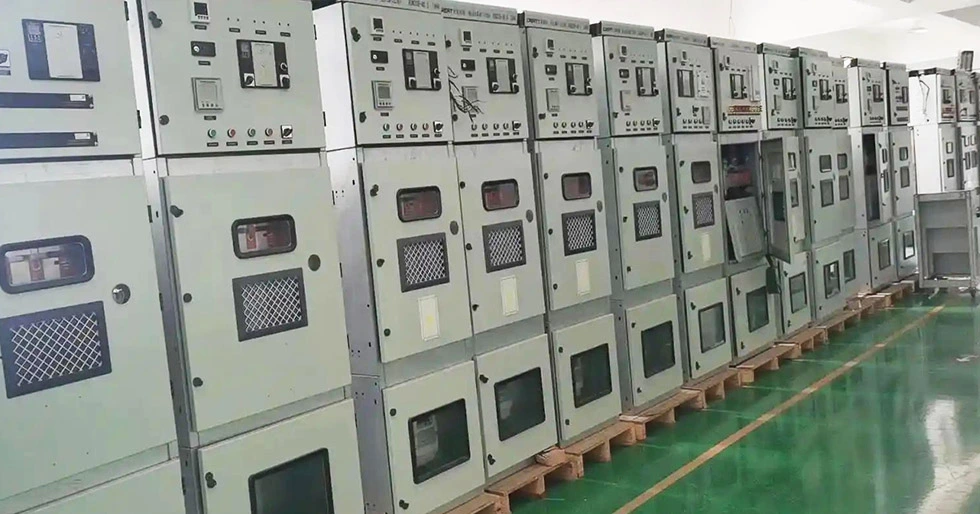

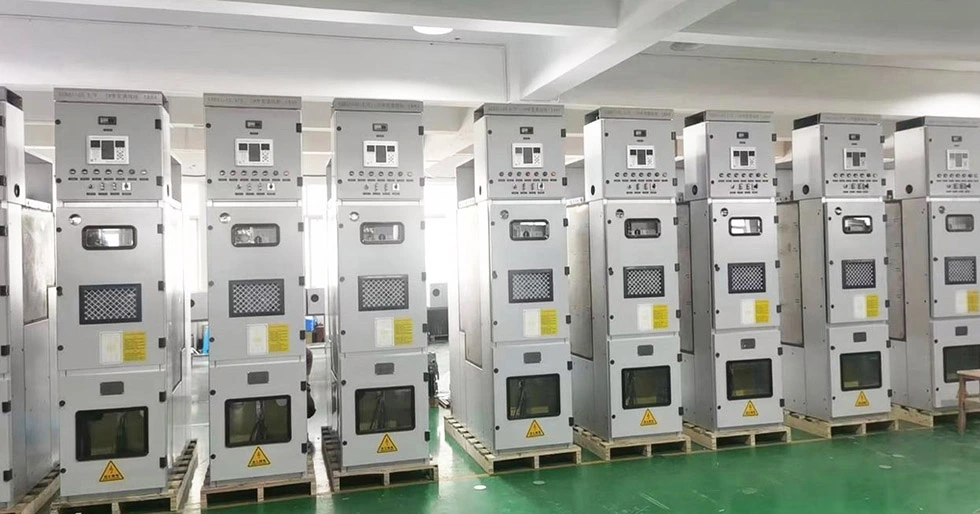

Sistem Penebat Gas Voltan Sederhana 33KV

Cotenele ialah pengeksport unit utama cincin bertebat gas voltan sederhana dari China. Sistem Penebat Gas Voltan Sederhana 33KV kami yang baru dibangunkan telah digunakan secara meluas oleh pelanggan di Eropah dan Asia Tenggara.

RMU penebat gas voltan berkadar 40.5kv ini, dengan kelebihan terasnya iaitu kekompakan, kebolehpercayaan dan keselamatan, telah menjadi peralatan utama dalam medan pengagihan voltan sederhana, terutamanya dalam senario di mana sumber tanah adalah terhad, keadaan persekitaran yang keras, dan keperluan yang tinggi untuk kebolehpercayaan bekalan kuasa lebih diutamakan.

Unit utama gelang voltan sederhana ini mematuhi piawaian antarabangsa dan kebangsaan yang berkaitan seperti IEC 62271, GB/T 3906-2020, DL/T 404-2018 ect.

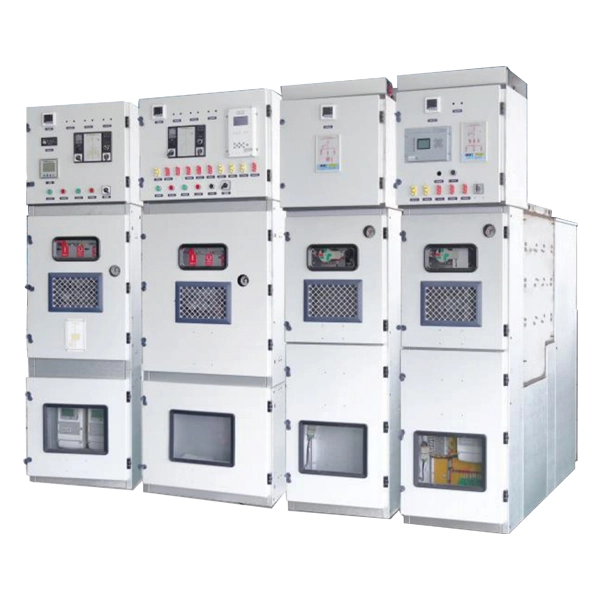

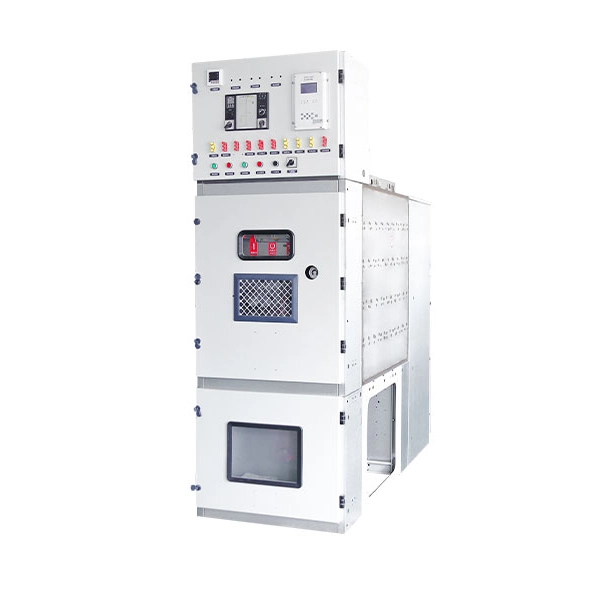

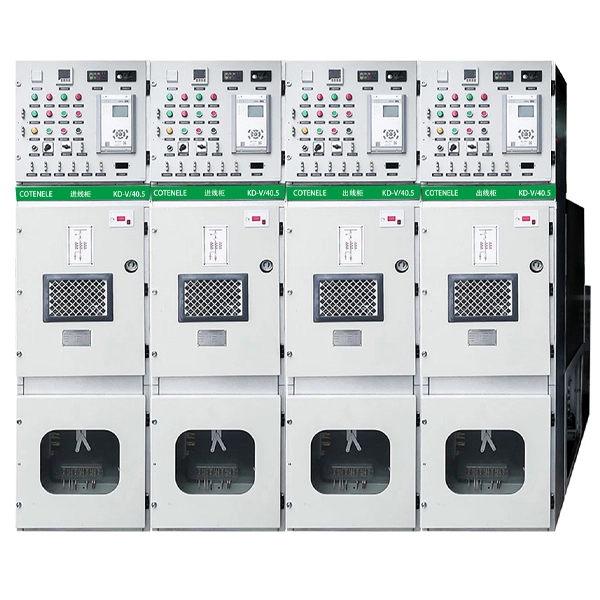

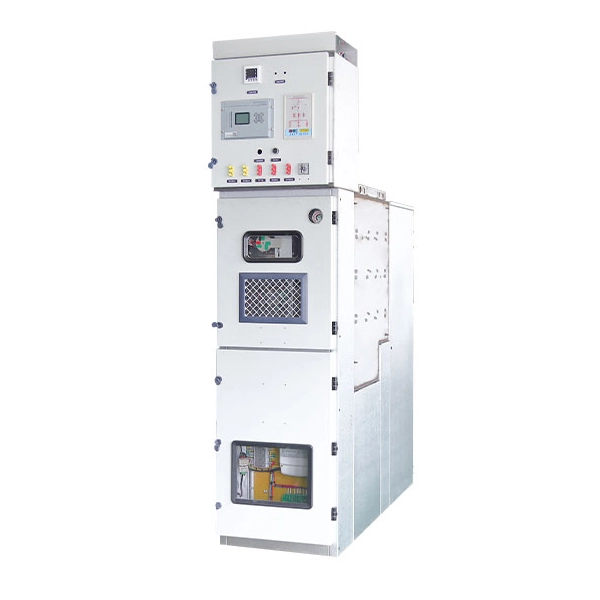

Struktur Produk

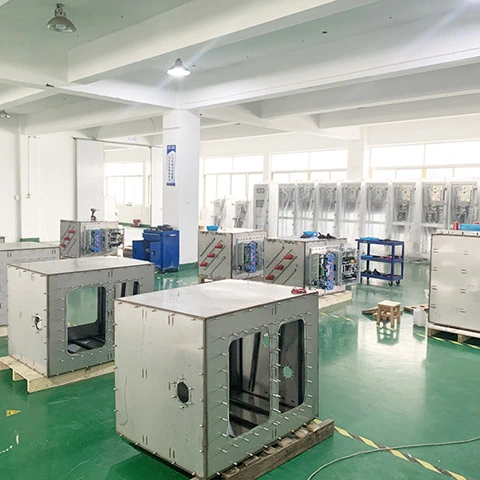

Tahap semasa terkadar bagi alat suis voltan sederhana terlindung gas ini termasuk 630A, 1250A, 1600A, 2000A, 2500A dan 3150A, dan dimensi kepungan boleh disesuaikan mengikut keperluan pengguna. Penutupnya diperbuat daripada plat keluli aluzink melalui pemotongan dan lenturan, manakala tangki gas dikimpal daripada plat keluli tahan karat 304 berkualiti tinggi. Setiap unit berfungsi boleh dilanjutkan secara bebas dan digabungkan menjadi pemasangan suis mengikut skema litar.

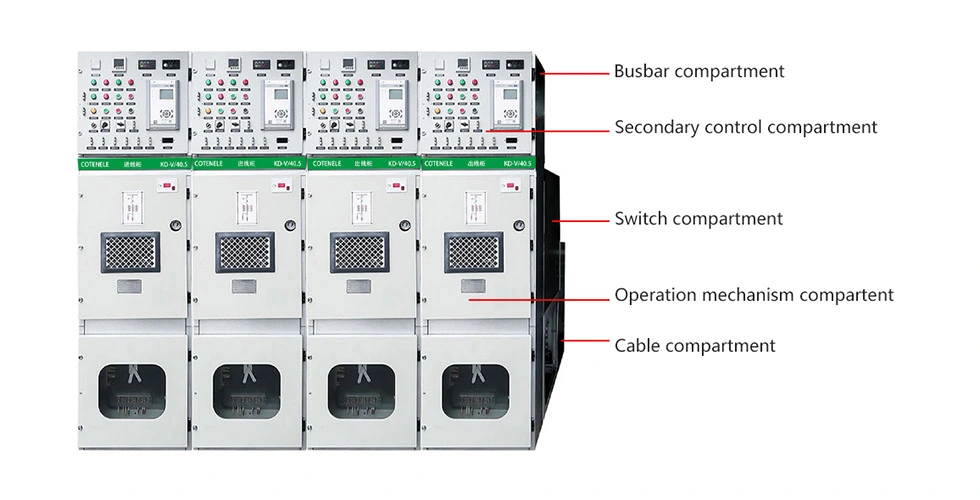

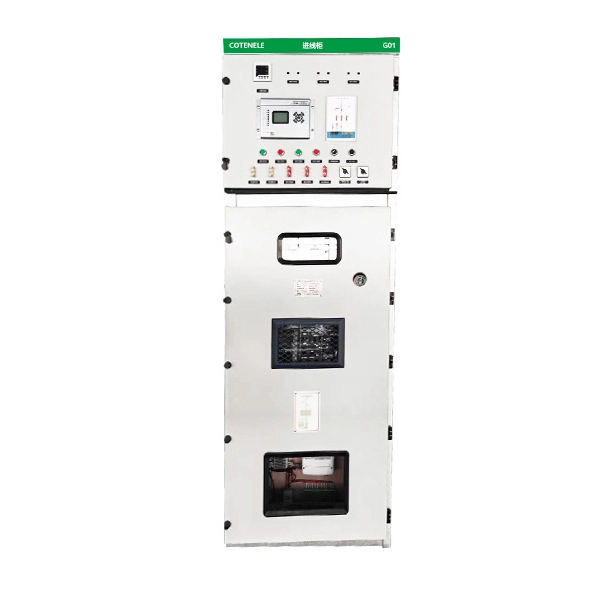

Sistem Penebat Gas Voltan Sederhana 33KV boleh dibahagikan kepada beberapa petak berasingan seperti petak kawalan sekunder, petak busbar, petak pemutus litar, petak mekanisme pengendalian pemutus litar, dan petak kabel, di mana ketinggian sambungan kabel mencapai sehingga 700 mm untuk memudahkan penyelenggaraan dan pemasangan yang mudah. Alat suis lengkap dilengkapi dengan sistem perlindungan pembumian penuh.

Selain itu, petak berfungsi, seperti petak pensuisan, petak busbar, petak kabel, dan saluran litar sekunder, diasingkan antara satu sama lain, masing-masing dipisahkan oleh sekatan logam dibumikan untuk memastikan kebebasan.

1. Petak Busbar:

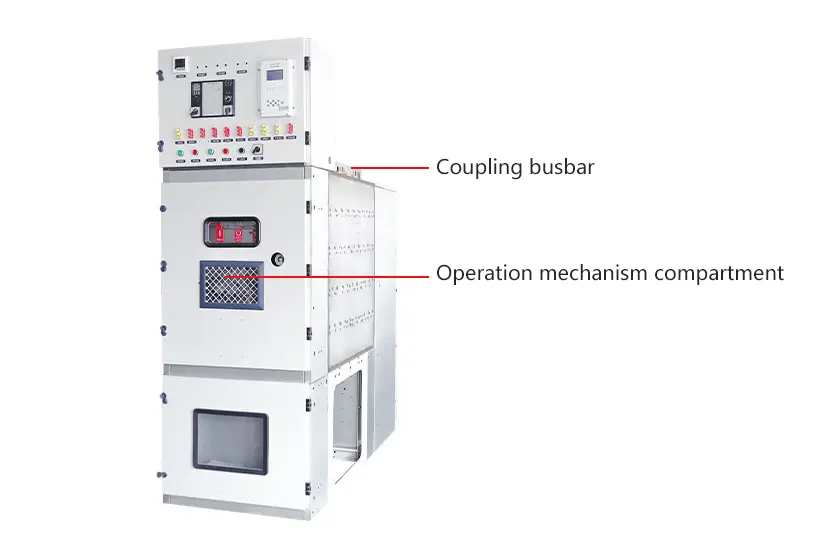

Petak busbar disertakan dalam tangki gas atas, yang juga menempatkan mekanisme pengasingan. Setelah gear suis diturunkan ke dasar asas, bahagian kabinet bersebelahan dicantumkan bersama melalui proses gandingan, dengan itu menyambungkan unit litar kiri dan kanan dengan ketat serta bar basnya ke dalam pemasangan bersepadu.

2.Kompartmen Kawalan Kedua:

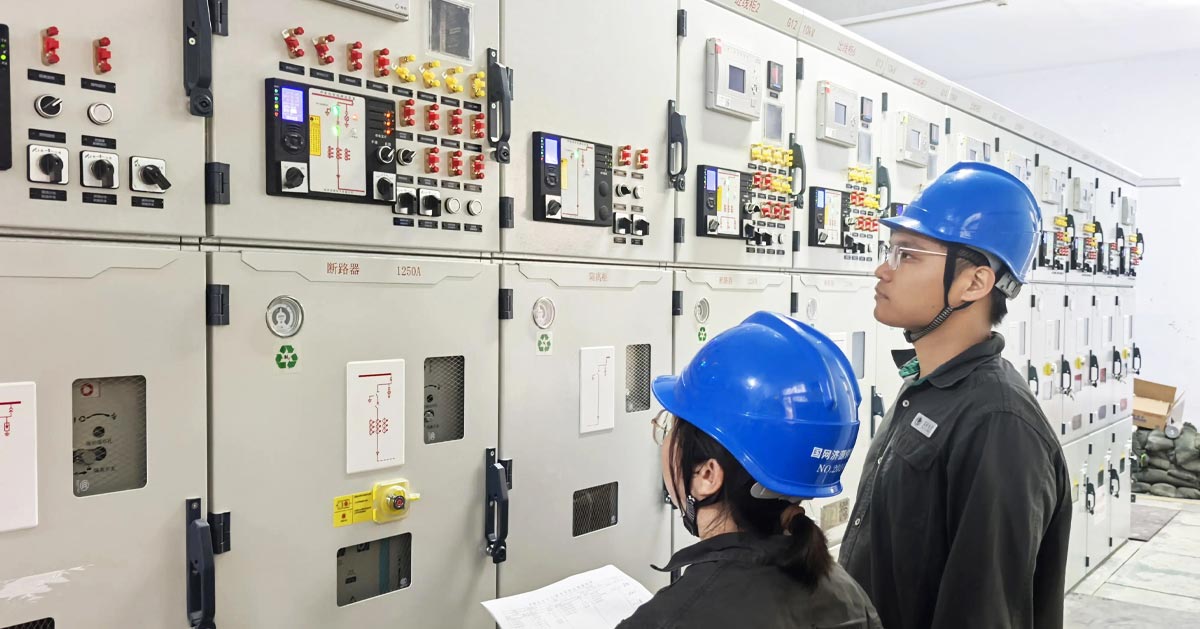

Petak kawalan sekunder terletak betul-betul di atas kepungan suis. Di dalam, ia dilengkapi dengan plat pemasangan komponen dan kurungan penetapan blok terminal, yang boleh memuatkan terminal pendawaian, terminal bar bas kecil, peranti perlindungan bersepadu, serta komponen kawalan dan operasi lain. Ini membolehkan fungsi sistem seperti alat kawalan jauh, pengukuran jauh, isyarat jauh dan pemantauan setempat. Lubang bulat untuk menyambung bar bas kecil disediakan pada panel sisi kiri dan kanan pada kedudukan yang sepadan dengan terminal, memudahkan pendawaian yang mudah apabila kabinet bersebelahan digandingkan bersama.

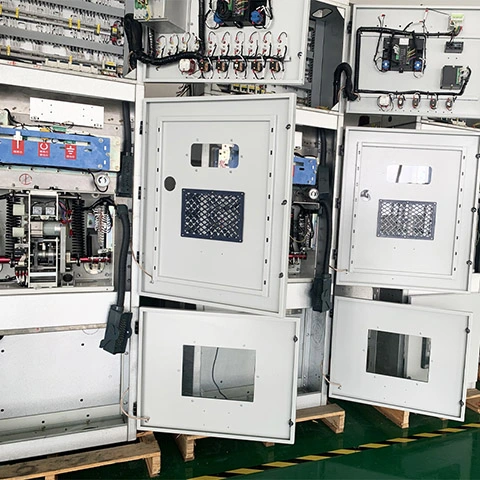

Petak kawalan sekunder

3. Petak Suis:

Petak suis terletak di bahagian tengah kepungan. Kabinet ini menggunakan struktur suis bertebat gas jenis plat dengan dua petak gas, satu atas dan satu bawah. Petak gas atas menempatkan pemutus tiga kedudukan, manakala petak gas bawah mengandungi pemutus litar vakum. Bar bas, pemutus tiga kedudukan dan pemutus litar vakum disusun dalam konfigurasi "atas-tengah-bawah". Reka bentuk petak gas tunggal adalah mudah dalam struktur, mudah untuk dihasilkan dan kos rendah.

Walau bagaimanapun, kerana semua komponen diletakkan bersama dalam satu petak, ia terdedah kepada gangguan bersama, mengakibatkan kebolehpercayaan yang lebih rendah. Sebaliknya, reka bentuk petak berbilang gas membolehkan penggantian modul individu dengan lebih mudah, mengelakkan gangguan bersama antara berbilang komponen dan menawarkan keselamatan yang lebih tinggi. Namun begitu, struktur berbilang petak adalah lebih kompleks, lebih sukar untuk dihasilkan dan lebih mahal.

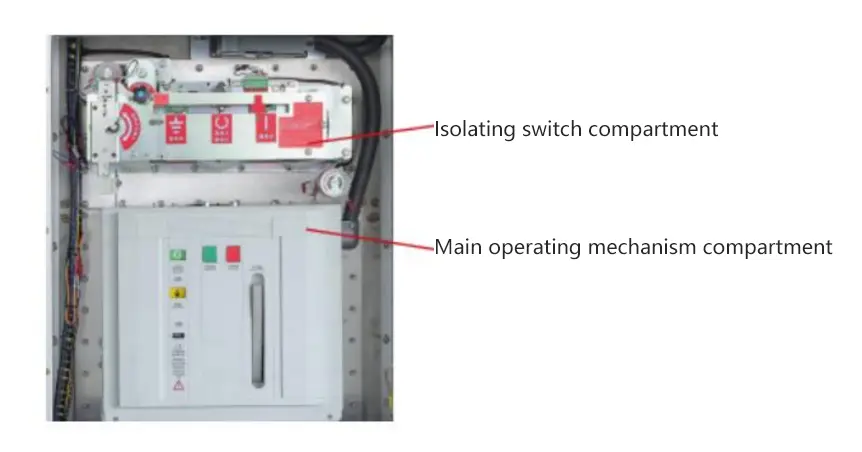

4.Kompartmen Mekanisme Operasi

Mekanisme pengendalian spring disusun dalam susun atur yang rata, dengan mekanisme pemutus dan mekanisme pemutus litar ditempatkan secara berasingan. Mekanisme dan rod tarik penebat pencelah vakum disepadukan dalam konfigurasi depan-ke-belakang, yang memudahkan rantai penghantaran. Akibatnya, ciri keluaran mekanisme lebih sepadan dengan ciri pembukaan dan penutupan pemutus litar, mengurangkan penggunaan kuasa sambil meningkatkan kebolehpercayaan mekanikal dan fleksibiliti.

5. Petak Kabel:

Petak kabel terletak di bahagian bawah alat suis dan mempunyai saluran pelepasan tekanan bebas. Ketinggian terminal sambungan kabel dari tanah boleh mencapai sehingga 700 mm. Jalinan pembumian dipasang di dalam petak kabel seperti yang diperlukan, dan setiap litar boleh memuatkan dua kabel dan penangkap lonjakan. Tambahan pula, kedua-dua kabel masuk/keluar dan penangkap lonjakan disambungkan menggunakan kaedah sambungan plug-in kon dalaman.
