Alat Suis Mesra Alam 24KV SF6 Percuma

Untuk mengikuti aliran pembangunan industri kuasa, Cotenele telah komited terhadap penyelidikan dan pembangunan Alat Suis Mesra Alam 24KV SF6 Percuma selama bertahun-tahun, Matlamat terasnya ialah untuk mengurangkan atau menggantikan sepenuhnya gas sulfur heksafluorida (SF₆), yang digunakan secara meluas dalam peralatan suis tradisional. Sistem pengedaran voltan sederhana konvensional secara meluas menggunakan unit utama gelang terlindung gas SF₆.

Walau bagaimanapun, Dengan kawalan global yang semakin ketat terhadap pelepasan gas rumah hijau dan pengenalan matlamat "puncak karbon dan neutraliti karbon" China, menggalakkan pembangunan dan penggunaan alat suis mesra alam telah menjadi pilihan yang tidak dapat dielakkan untuk industri kuasa. Alat suis mesra alam, sebagai peralatan yang "menggunakan sedikit atau tiada media yang memudaratkan alam sekitar, mempunyai impak alam sekitar yang rendah sepanjang keseluruhan kitaran hayatnya, dan mempunyai kebolehsuaian alam sekitar," secara beransur-ansur menjadi produk arus perdana dalam bidang pengedaran. Pada masa ini, permintaan pasaran untuk suis mesra alam terus berkembang, dan inovasi teknologi sentiasa muncul.

Apakah Alat Suis Bertebat Gas Mesra Alam:

Alat suis tertutup logam bertebat gas mesra alam merujuk kepada "alat suis tertutup logam yang menggunakan gas mesra alam sebagai penebat utama, gangguan vakum, melampirkan semua bahagian hidup voltan tinggi (kecuali peranti masuk/keluar) dalam tangki logam dengan tekanan positif sedikit (≤0.04 MPa), dalam amaun penerusan yang kecil, menggunakan amaun penerusan pepejal. tidak lebih rendah daripada LCS2A, dan mampu mengganggu arus kerosakan litar pintas terkadar di bawah keadaan tekanan tolok sifar.”Gear suis penebat gas mesra alam menggunakan gas bukan SF₆ (termasuk campuran udara kering, nitrogen dan SF₆) sebagai medium penebat, digabungkan dengan teknologi gangguan vakum. Ia kini merupakan jenis suis mesra alam yang paling banyak digunakan.

Berdasarkan fungsi aplikasi, suis tertutup logam terlindung gas mesra alam boleh dibahagikan kepada unit utama gelang (RMU) dan suis (gear suis terlindung gas, C-GIS).

Media Penebat Utama:

1. Udara kering: N₂ dan udara kering boleh digunakan sebagai media penebat dalam alat suis voltan sederhana sehingga 12 kV hingga 40.5 kV. Apabila tekanan udara kering dinaikkan kepada kira-kira tiga kali ganda daripada penebat SF₆, keperluan penebat boleh dipenuhi.

2. Nitrogen (N₂): N₂ tulen ialah salah satu media penebat paling mesra alam dan telah digunakan secara meluas dalam suis penebat gas mesra alam 12 kV.

3. Gas mesra alam lain: Ini termasuk campuran 80% N₂/20% O₂, CO₂, C₃, C₅, dsb., yang sebahagian daripadanya telah digunakan secara komersial.

4. Dari segi pembinaan, tangki gas penebat gas mesra alam dikimpal daripada plat logam nipis, menawarkan proses pembuatan ringkas yang memastikan ketekalan kualiti produk, kestabilan dan kebolehpercayaan operasi semasa pengeluaran besar-besaran, yang merupakan pendekatan arus perdana di China.

Pembinaan Alat Suis Bertebat Gas Mesra Alam

Alat suis penebat gas mesra alam menggunakan reka bentuk modular.

Petak dalaman alat suis penebat gas mesra alam terutamanya termasuk bahagian berikut:

1. Petak Berisi Gas (Tangki Gas)

Petak yang dipenuhi gas ialah bahagian teras bagi alat suis penebat gas mesra alam. Ia diperbuat daripada plat keluli tahan karat yang dikimpal ketepatan dan diisi secara dalaman dengan gas mesra alam seperti udara kering atau nitrogen. Bahagian hidup utama (bar bas utama) dan badan suis dimeterai di dalam tangki gas.Tahap perlindungan tangki gas ini boleh mencapai IP67, dan dalamannya tidak terjejas oleh keadaan persekitaran luaran, dengan keupayaan kalis air dan anti pemeluwapan jangka pendek. Tangki gas menggunakan penebat gas tekanan positif sedikit (≤0.04 MPa), mengurangkan kebarangkalian kebocoran gas. Walaupun kerosakan kebocoran berlaku dalam tangki gas, kekuatan penebat yang mencukupi boleh dikekalkan pada tekanan tolok sifar tanpa menjejaskan operasi biasa.

2. Petak Voltan Rendah (Petak Instrumen)

Petak voltan rendah terletak di bahagian atas atau hadapan kabinet dan digunakan untuk memasang peralatan sekunder seperti peranti perlindungan mikrokomputer, pengawal pintar dan alat pengukur. Petak instrumen boleh dilengkapi dengan perlindungan mikrokomputer dan instrumen lain, dan boleh merealisasikan fungsi "empat-jauh" (pengukuran jauh, isyarat jauh, alat kawalan jauh, pelarasan jauh), menyediakan automasi dan keupayaan kecerdasan.

3. Petak Kabel

Petak kabel terletak di bahagian bawah kabinet dan digunakan untuk penyambungan kabel masuk dan keluar. Ia juga boleh menempatkan peralatan seperti penangkap lonjakan dan pengubah voltan. Sambungan masuk dan keluar menggunakan sambungan kabel plug-in yang terlindung dan terlindung sepenuhnya, memastikan keselamatan operasi.

Petak Mekanisme Operasi

Petak mekanisme pengendalian digunakan untuk memasang mekanisme pengendalian spring untuk pemutus sambungan dan suis utama, membolehkan kedua-dua operasi manual dan elektrik. Mekanisme ini disepadukan dengan suis untuk mencapai saling mengunci. Mekanisme pengendalian mempunyai bahagian yang lebih sedikit, mengurangkan pautan penghantaran dan meningkatkan kebolehpercayaan.

4. Komponen utama

Komponen dalaman utama termasuk pemutus litar vakum, pemutus sambungan, suis pembumian, bar bas utama, penangkap lonjakan, dsb. Ini diletakkan di dalam tangki gas yang dimeterai sebagai unit berfungsi untuk membentuk setiap petak yang dipenuhi gas.

Senario Aplikasi

1. Rangkaian Pengedaran Bandar

Alat suis mesra alam paling banyak digunakan dalam rangkaian pengedaran bandar. Berbanding dengan suis voltan sederhana tradisional, suis penebat gas mesra alam mempunyai jejak yang kecil, prestasi keselamatan yang tinggi, dan rintangan yang kuat terhadap persekitaran yang keras, yang memberikan kelebihan hebat di kawasan bandar dengan sumber tanah yang terhad. Alat suis bertebat gas mesra alam digunakan secara meluas di kawasan perumahan bandar, kawasan komersial dan pencawang.

2. Sektor Tenaga Boleh Diperbaharui

Alat suis mesra alam mengalami permintaan yang paling pesat berkembang dalam sektor tenaga boleh diperbaharui. Sambungan grid loji kuasa angin dan fotovoltaik sering menghadapi turun naik voltan. Unit utama cincin penebat gas mesra alam dan C-GIS boleh memenuhi keperluan pengedaran yang boleh dipercayai bagi sambungan grid asas tenaga boleh diperbaharui berskala besar. Aplikasi utama termasuk:

Kuasa angin luar pesisir, angin/PV darat, dan sistem storan tenaga.

3. Pusat Data

Pusat data mempunyai keperluan yang sangat tinggi untuk kebolehpercayaan bekalan kuasa dan perlindungan alam sekitar hijau. Alat suis mesra alam boleh memenuhi permintaan dwi pengagihan kuasa yang sangat dipercayai dan operasi karbon rendah.

4. Infrastruktur Pengangkutan

Alat suis mesra alam digunakan secara meluas dalam infrastruktur pengangkutan seperti kereta api bawah tanah, kereta api berkelajuan tinggi, lapangan terbang, lebuh raya dll.

5. Aplikasi Persekitaran Melampau

Alat suis penebat gas mesra alam amat sesuai untuk kawasan yang mempunyai persekitaran operasi yang keras, seperti pantai, lembap, suhu tinggi, sejuk teruk, altitud tinggi, gas menghakis kimia atau kawasan yang sangat tercemar.

Alat suis berpenebat gas mesra alam VS  SF₆Bertebat Gas  Suis

Di bawah ialah perbandingan komprehensif alat suis penebat gas SF₆ (SF₆ GIS), alat suis penebat gas mesra alam (GIS mesra alam),  Dua laluan teknikal ini merupakan pilihan utama dalam pengedaran voltan sederhana, masing-masing mempunyai perbezaan ketara dalam medium penebat, pembinaan, kelebihan dan pengehadan.

Mengapa memilih alat suis mesra alam Contenele 24KV?

Alat suis mesra alam Conteneles ialah pilihan pengedaran yang ideal untuk mencapai matlamat neutraliti karbon:

• Kepimpinan Mesra Alam: Menggunakan nitrogen (N₂) atau udara kering dan bukannya SF₆, sifar pelepasan gas rumah hijau. Diiktiraf sebagai "Kes Tipikal Inovasi Teknologi Hijau 2024".
• Selamat & Boleh Dipercayai: Penarafan perlindungan IP67, operasi normal pada tekanan tolok sifar, hayat mekanikal sehingga 11,000 operasi, dan menahan voltan 42 kV pada tekanan tolok sifar.
• Kapasiti Tinggi & Padat: Hanya 600 mm lebar, dengan arus penyuap maksimum sehingga 3,150 A, dengan mudah memenuhi keperluan pengedaran arus tinggi
• Pintar & Tanpa Penyelenggaraan: Operasi ini berdasarkan platform pintar dan mempunyai kualiti yang boleh dipercayai, keselamatan,  kebolehpercayaan dan tanpa penyelenggaraan seumur hidup.
• Aplikasi Luas: Kedudukan di peringkat teratas untuk alat suis penebat gas tekanan tinggi mesra alam 35 kV, dengan kadar kemenangan 18% dalam projek oleh SPIC dan Huaneng, dan kapasiti pengeluaran tahunan sebanyak 10,000 unit untuk memastikan penghantaran sepenuhnya.

Bengkel Pengeluaran

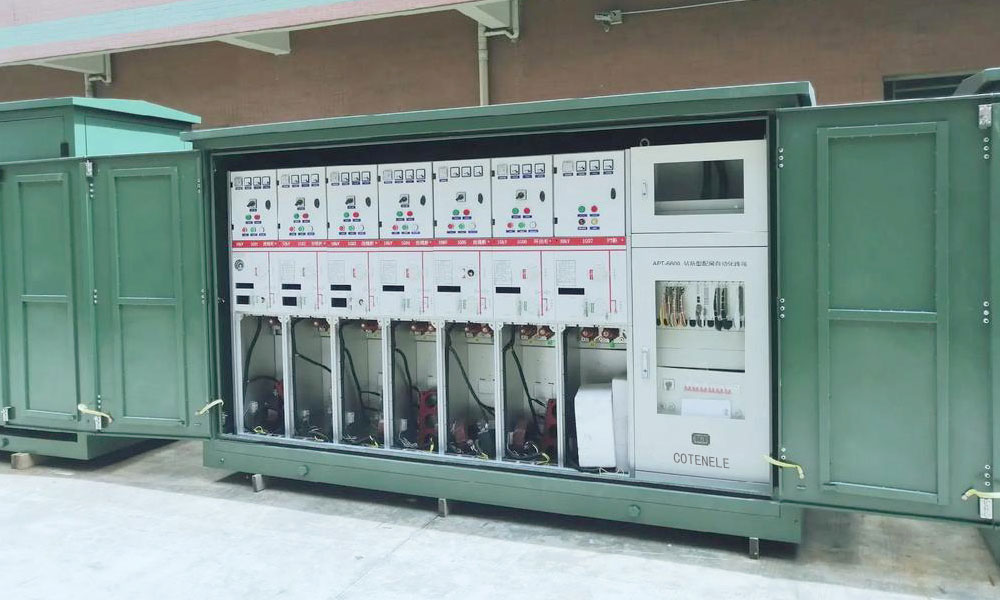

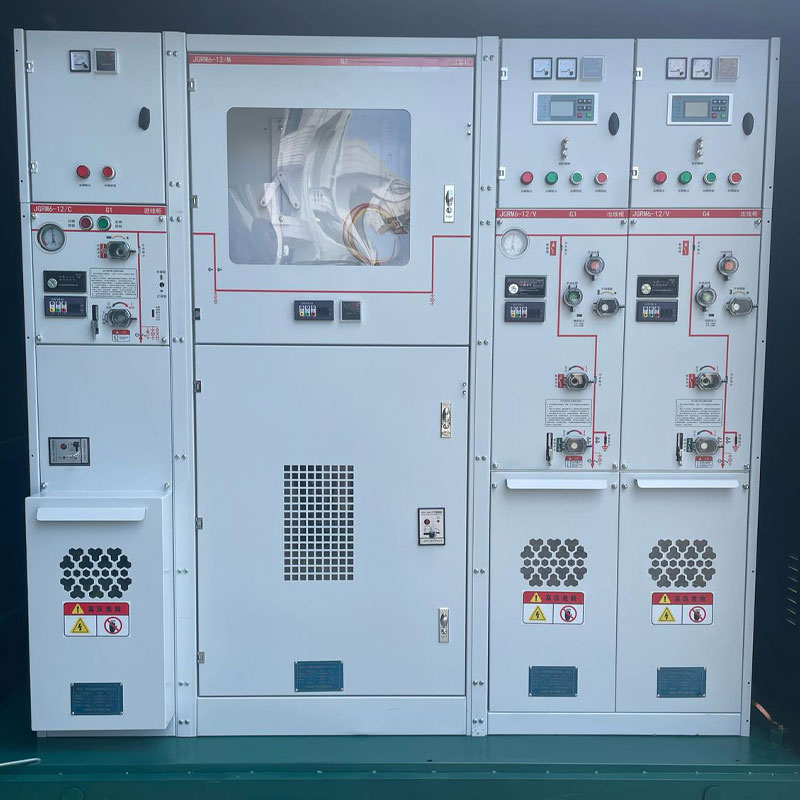

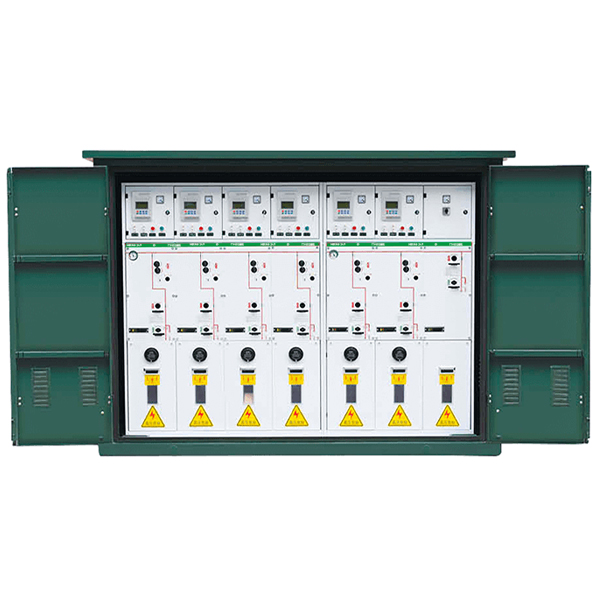

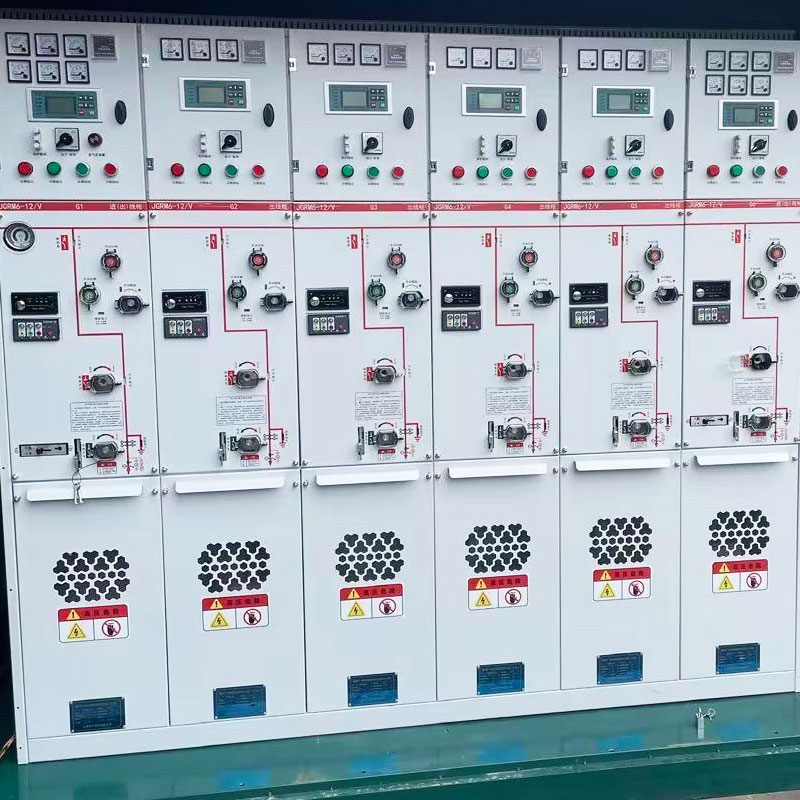

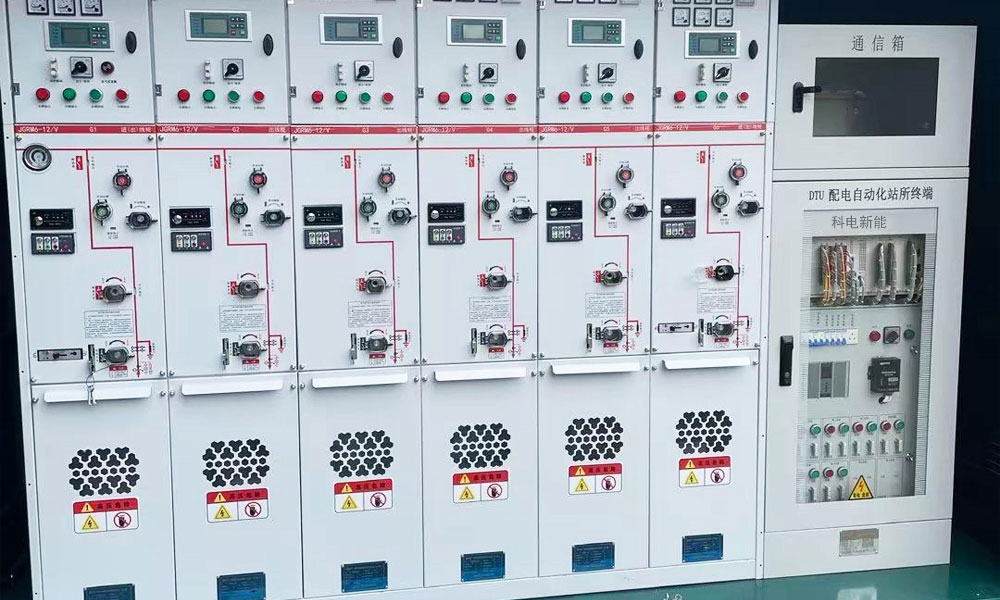

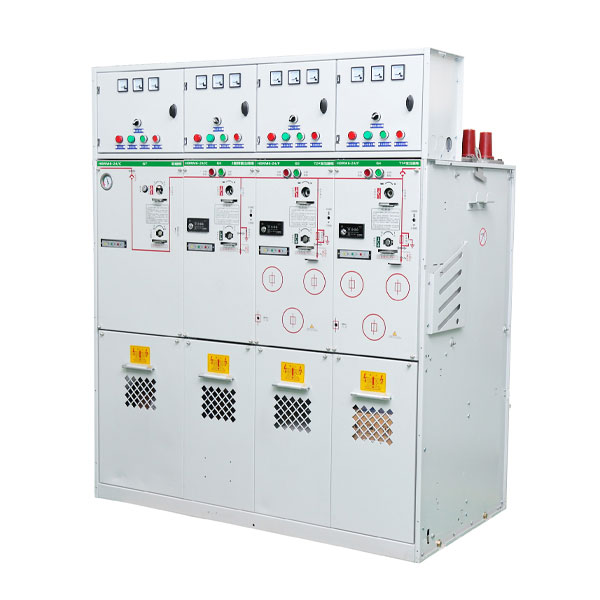

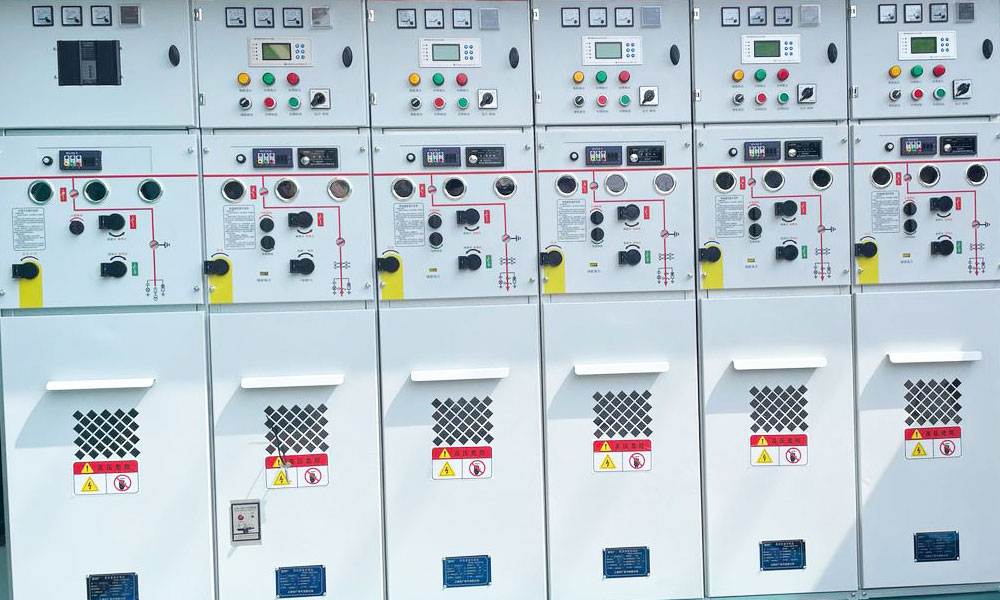

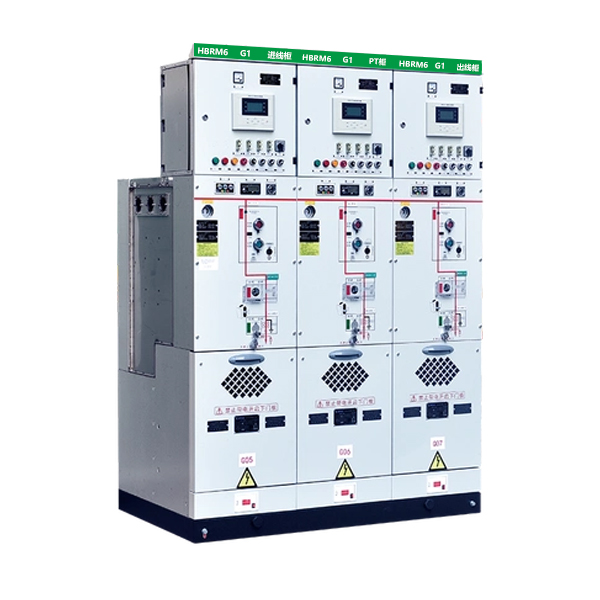

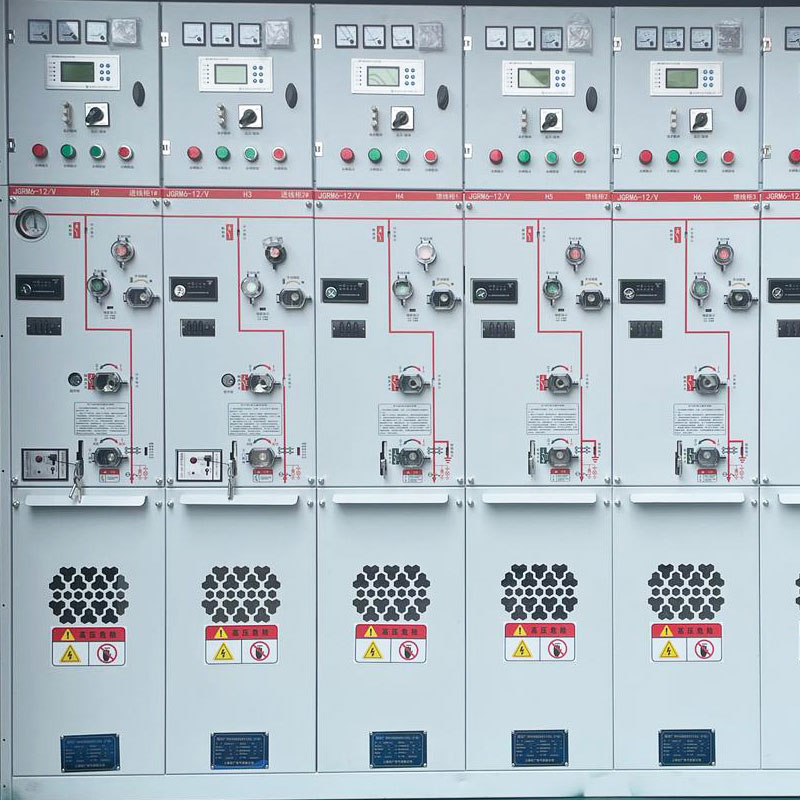

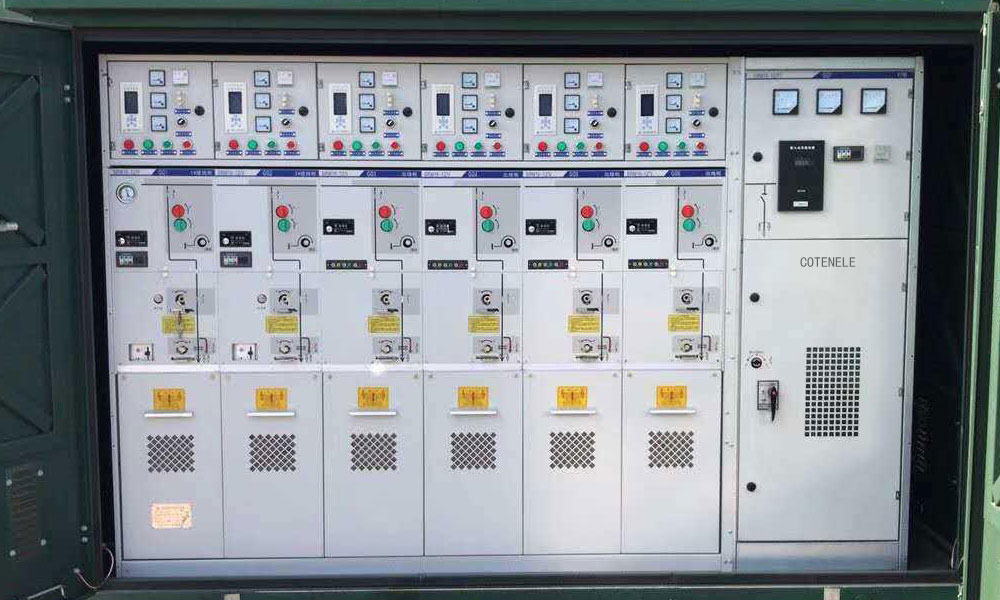

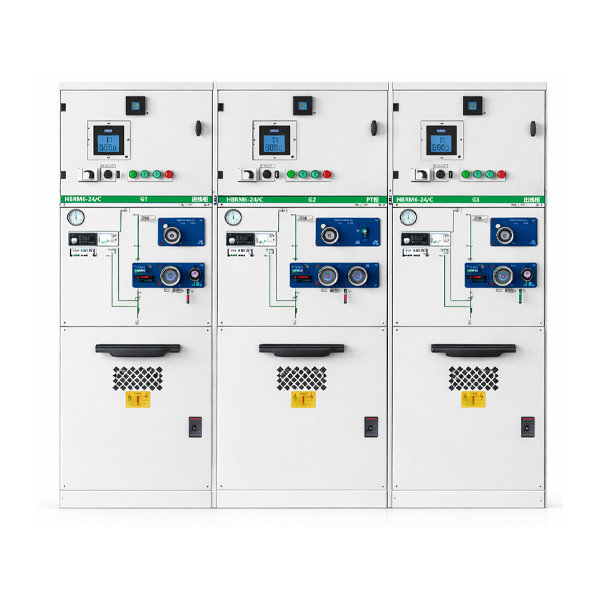

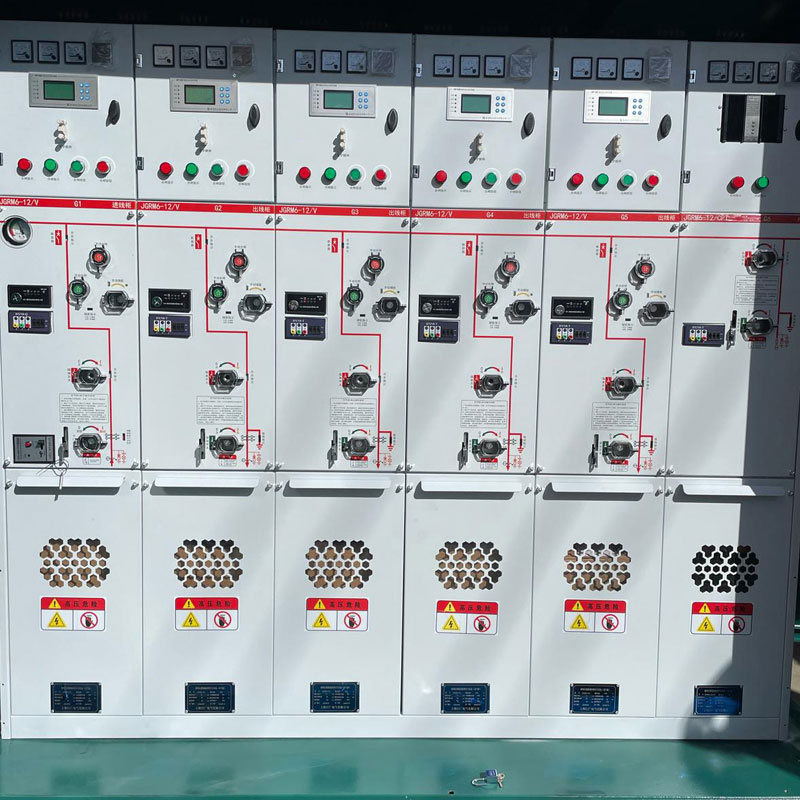

Produk menunjukkan:
