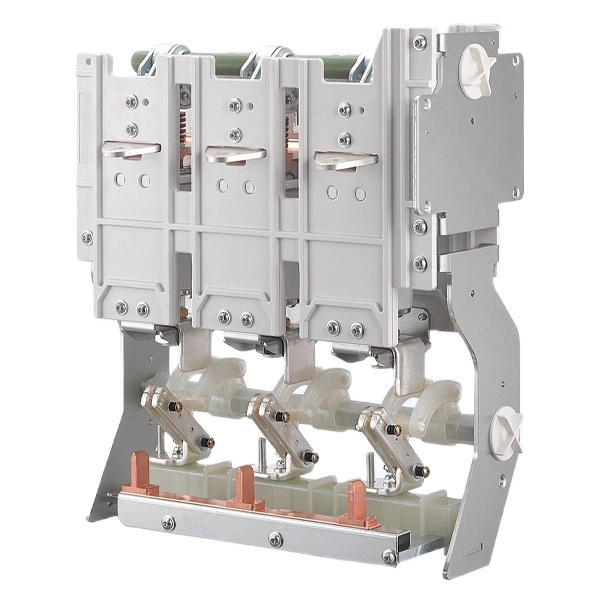

Suis Pengasingan Pemutus Litar Vakum 11KV Voltan Sederhana Suis Pengasingan

Cotenele ialah pengilang profesional China bagi Suis Pengasingan Pemutus Litar Vakum Voltan Sederhana 11KV, yang mengkhusus dalam komponen teras suis 12kV–40.5kV. Produk kami digunakan secara meluas dalam pencawang, tenaga boleh diperbaharui, pengagihan kuasa industri dan sistem kereta api. Kedua-dua komponen teras unit utama gelang voltan sederhana ini adalah kunci untuk membina infrastruktur elektrik yang berdaya tahan untuk loji industri dan grid pintar moden.

Lihat Lagi >> Hantar Pertanyaan >>

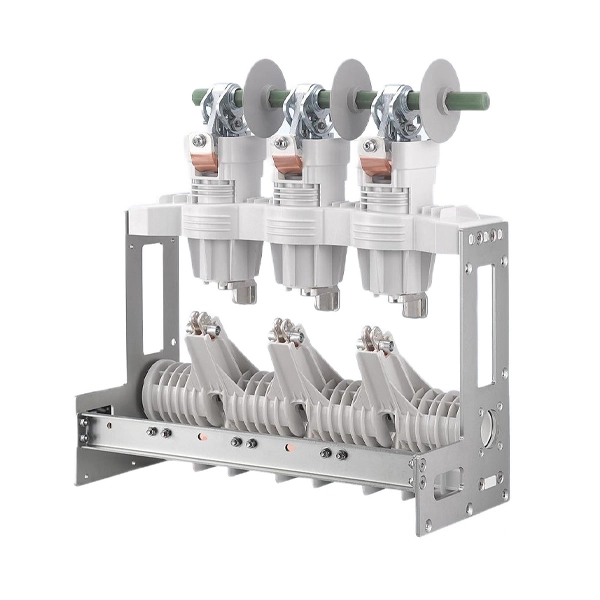

Pemutus Litar Vakum Voltan Sederhana 11KV dengan Suis Pengasing

Pemutus Litar Vakum Voltan Sederhana 11kV dengan Suis Pengasing oleh Cotenele ialah penyelesaian yang boleh dipercayai dan bebas penyelenggaraan untuk sistem pengagihan kuasa voltan sederhana. Sebagai pengeluar peralatan suis profesional China, kami menyediakan unit VCB berprestasi tinggi dengan fungsi pengasingan bersepadu, memastikan operasi yang selamat, struktur padat dan hayat perkhidmatan yang panjang. Digunakan secara meluas dalam pencawang, sistem kereta api dan rangkaian kuasa industri, produk kami menyokong penyesuaian OEM/ODM dan memenuhi piawaian antarabangsa.

Lihat Lagi >> Hantar Pertanyaan >>

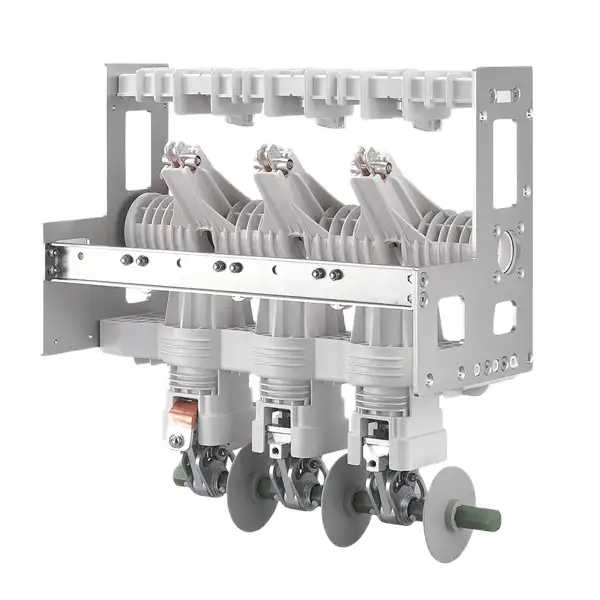

Pemutus Litar Vakum MV 11KV dengan Suis Pengasing

Pemutus Litar Vakum MV KDSV-12D/630-20-S 11kV MV Cotenele dengan Suis Pengasing ialah penyelesaian langsung kilang buatan China untuk alat suis voltan sederhana. Sesuai untuk projek perindustrian, kereta api, metro dan petrokimia, peranti bebas penyelenggaraan dan bebas minyak ini memastikan keselamatan yang tinggi, hayat perkhidmatan yang panjang dan operasi yang boleh dipercayai.

Lihat Lagi >> Hantar Pertanyaan >>

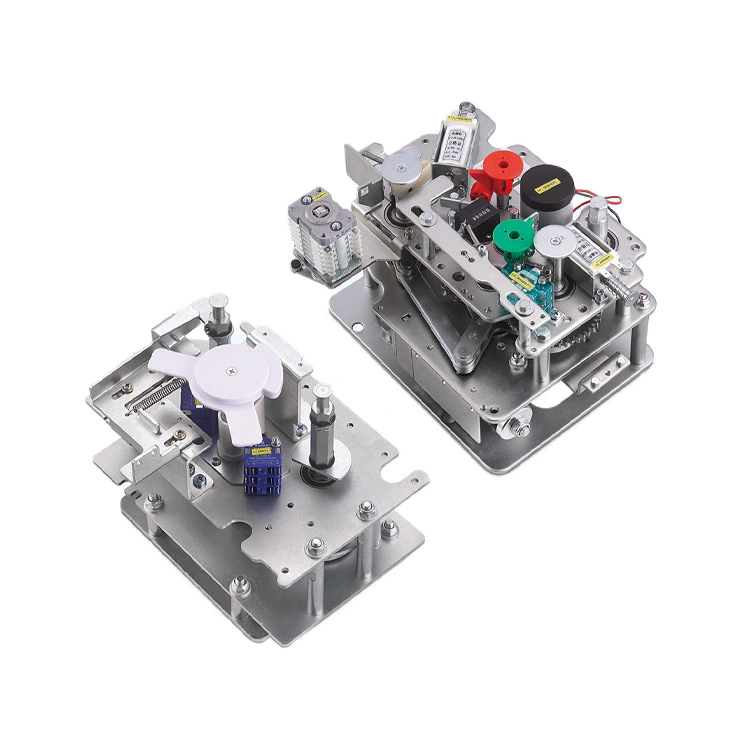

Pemutus VCB Voltan Sederhana 11KV dengan Mekanisme Pengasingan

Pemutus VCB Voltan Sederhana KDSVM-12/630-20-S 11KV Dengan Mekanisme Pengasingan ialah mekanisme operasi kendalian spring yang boleh dipercayai tinggi yang direka untuk perkakas suis mesra alam. Ia memberikan gangguan dan penutupan litar yang tepat dan pantas, dengan hayat mekanikal melebihi 10,000 operasi. Mematuhi GB1984-2014 dan GB/T1985-2023, ia sesuai untuk pencawang kuasa, sistem perindustrian, loji tenaga boleh diperbaharui dan infrastruktur kereta api/metro. Cotenele memastikan kualiti yang diuji kilang, penyesuaian OEM/ODM dan penghantaran pantas untuk projek global.

Lihat Lagi >> Hantar Pertanyaan >>

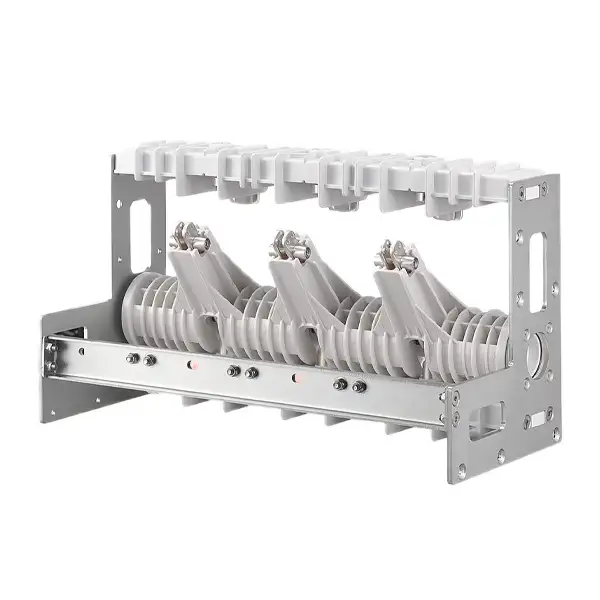

Pemutus Suis Pengasing Voltan Sederhana 11KV

Pemutus Suis Pengasing Voltan Sederhana KDSG-12D/630-20 siri 11kV direka untuk pengasingan yang selamat dan pensuisan beban yang boleh dipercayai dalam unit utama gelang dan sistem suis terlindung gas. Sebagai pengilang dan pembekal China, Cotenele menawarkan suis pemutus sambungan yang padat, bebas penyelenggaraan, tahan lama dan stabil; anda boleh memilih produk kami dengan yakin.

Lihat Lagi >> Hantar Pertanyaan >>

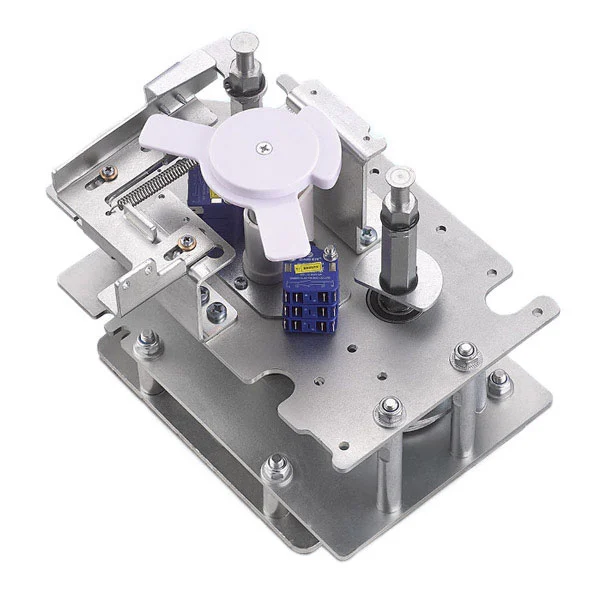

Mekanisme Pengasingan 11KV untuk Panel Dalaman Voltan Sederhana

Mekanisme Pengasingan KDSGM-12D/630-20 11KV Cotenele Untuk Panel Dalaman Voltan Sederhana ialah mekanisme pemutus tiga kedudukan kendalian spring yang direka khusus untuk alat suis GIS mesra alam. Menampilkan saling lima pencegahan untuk operasi putus sambungan dan pembumian yang selamat, ia memastikan kebolehpercayaan yang tinggi, prestasi bebas penyelenggaraan dan keselamatan operasi. Kami ialah pengilang dan pembekal dipercayai yang menawarkan penghantaran pantas dan perkhidmatan penyesuaian OEM/ODM untuk projek pengagihan kuasa industri, utiliti dan komersial.

Lihat Lagi >> Hantar Pertanyaan >>

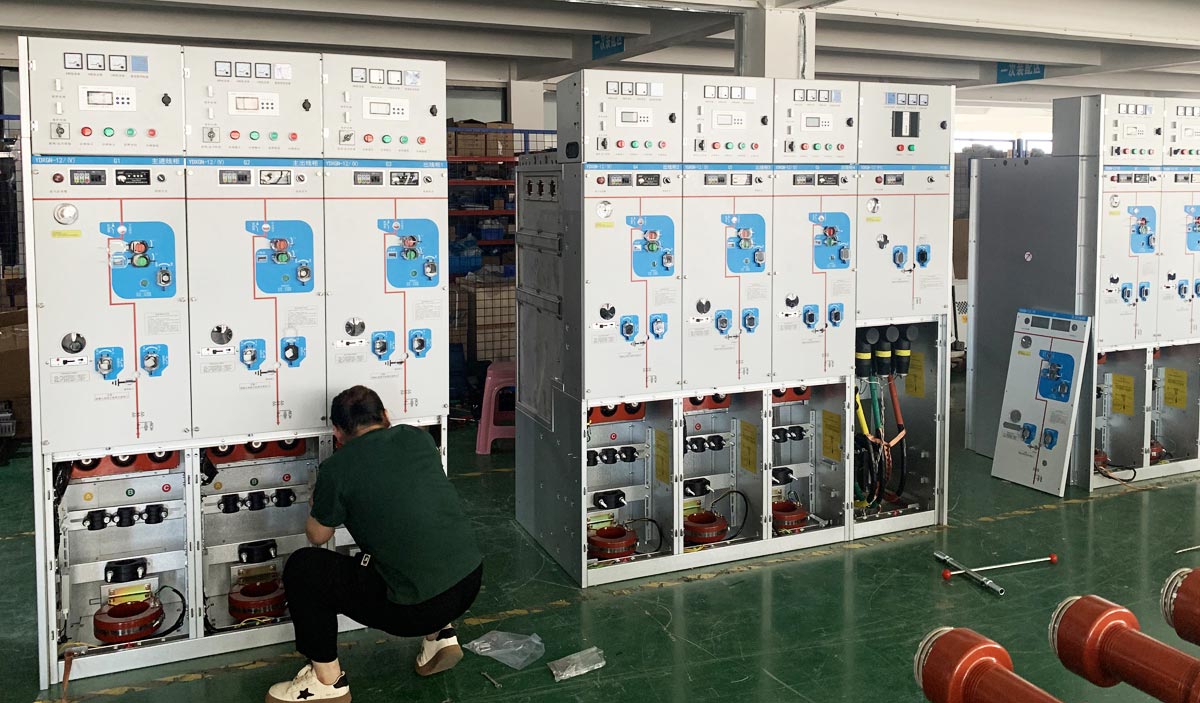

Komponen Unit Utama Gelang Biasa

Komponen Litar Utama

Pemutus Litar Vakum (VCB)
Suis Pemutus Beban (LBS)
Pemutus (Pengasing)
Suis Pembumian

Komponen Perlindungan dan Pengukuran

Pengubah Arus (CT)
Pengubah Voltan (VT)
Fius
Penangkap Lonjakan

Komponen Kawalan dan Petunjuk

Mekanisme Operasi
Sistem Interlocking
Penunjuk Kehadiran Voltan
Blok Terminal Sekunder

Komponen Penebat dan Sokongan

Penebat
Sesendal
Bahagian Struktur Penebat Pepejal atau Gas

Peranti Penukaran Utama dalam Sistem RMU

Pemutus Litar Vakum (VCB)

Pemutus Litar Vakum menggunakan vakum sebagai medium penebat dan pemadam arka. Sesentuh terasnya dimeterai di dalam pencelah vakum. Apabila sesentuh bergerak memisahkan daripada sesentuh tetap, arka elektrik terhasil. Dalam persekitaran vakum, arka cepat tersebar dan terpadam apabila wap logam terpeluwap. Arka dipadamkan secara semula jadi pada sifar semasa, dan kekuatan dielektrik dipulihkan dengan cepat.

Aplikasi: VCB dicirikan oleh kapasiti pecah yang tinggi, keupayaan operasi yang kerap, dan keperluan penyelenggaraan yang rendah. Ia digunakan secara meluas dalam sistem pengedaran 3–10kV untuk perlindungan dan kawalan talian kuasa dan peralatan. Mereka boleh mengganggu kedua-dua arus beban biasa dan arus kerosakan litar pintas, memberikan perlindungan lebihan, litar pintas dan voltan bawah. VCB boleh dipasang dalam kedua-dua alat suis boleh ditarik balik dan jenis tetap.

Suis Pemutus Beban (LBS)

Suis Pemutus Beban ialah peranti pensuisan yang terletak di antara pemutus dan pemutus litar. Ia dilengkapi dengan mekanisme pemadam arka mudah dan boleh membuat dan memecahkan arus beban biasa dan arus beban lampau, tetapi ia tidak boleh mengganggu arus kerosakan litar pintas. Selepas pemotongan, jurang pengasingan yang kelihatan biasanya terbentuk.

Aplikasi:LBS digunakan untuk menukar litar elektrik di bawah keadaan beban biasa. Oleh kerana ia tidak boleh mengganggu arus kerosakan, ia biasanya digunakan bersama dengan fius voltan tinggi, yang memberikan perlindungan litar pintas. Ia digunakan secara meluas dalam sistem pengedaran 10kV dan ke bawah untuk kawalan pengubah.

Pemutus sambungan

Pemutus mempunyai struktur yang mudah. Ciri utamanya ialah jurang pengasingan yang boleh dilihat dengan jelas selepas dibuka, memastikan peralatan elektrik diasingkan dengan selamat daripada sumber kuasa semasa penyelenggaraan. Ia tidak mempunyai keupayaan pemadam arka dan tidak boleh dikendalikan dalam keadaan beban.

Aplikasi: Ia digunakan terutamanya semasa penyelenggaraan atau pemeriksaan untuk memastikan pengasingan yang boleh dipercayai antara peralatan dan sistem bertenaga, menyediakan titik pemisahan keselamatan yang jelas dan kelihatan.

Perbandingan Switchgear

item	Pemutus Litar Vakum	Suis Pemutus Beban	Pemutus sambungan
Peranti Pelindapkejutan Arka	Pengganggu vakum	Peranti pemadam arka mudah	Tiada keupayaan pemadam arka
Kapasiti Membuat/Memecah	Boleh mengganggu beban dan arus litar pintas	Boleh mengganggu arus beban sahaja	Tidak boleh mengganggu arus beban
Tujuan Utama	Perlindungan dan kawalan	Pensuisan beban	Pengasingan
Keterlihatan Pemutusan	Tiada pemutusan sambungan yang kelihatan	Biasanya pemutusan sambungan yang kelihatan	Jelas jurang pengasingan yang boleh dilihat

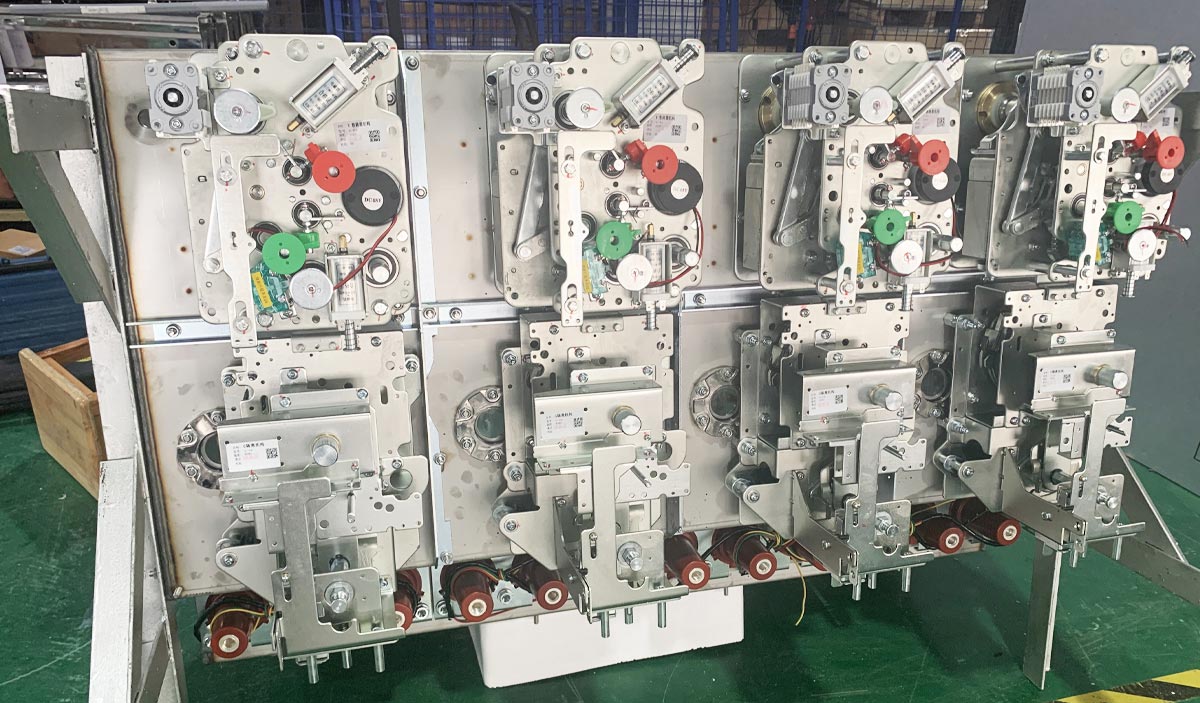

Mekanisme Operasi

Mekanisme operasi adalah unit pelaksanaan penting dalamKomponen Unit Utama Cincin, bertanggungjawab untuk memacu operasi membuka dan menutup suis utama dan suis pembumian. Ia menukar tenaga mekanikal, elektromagnet atau tersimpan spring kepada gerakan mekanikal yang tepat untuk memastikan prestasi pensuisan yang boleh dipercayai.

Jenis Biasa Mekanisme Operasi

Mekanisme Kendalian Spring: Jenis yang paling banyak digunakan, menyimpan tenaga dalam spring untuk operasi yang pantas dan boleh dipercayai.
Mekanisme Magnetik: Struktur mudah, kebolehpercayaan yang tinggi, dan keperluan penyelenggaraan yang rendah.
Mekanisme Manual: Digunakan sebagai sandaran atau penyelesaian kos rendah untuk sistem pengedaran asas.

Jenis Unit RMU dan Mekanisme Operasi

Jenis RMU	Nama Unit	Komponen Pensuisan Utama	Jenis Mekanisme Operasi	Penerangan
Unit-C	Unit Suis Pemutus Beban	Suis Pemutus Beban (LBS)	Mekanisme Kendalian Spring	Operasi musim bunga tunggal; permotoran pilihan tersedia
F-Unit	Unit Gabungan LBS-Fius	LBS + Fius	Mekanisme Spring dengan Fungsi Perjalanan	Sistem dwi spring; perlindungan trip penyerang fius
Unit V	Unit Pemutus Litar Vakum	Pemutus Litar Vakum (VCB)	Spring / Penggerak Magnet	Mengganggu arus kerosakan; berfungsi dengan geganti perlindungan
Unit D	Unit Busbar Riser	Tiada suis utama	tiada	Digunakan untuk sambungan busbar antara bahagian

Alat Suis Boleh Tarik lwn RMU

item	Alat Suis Boleh Tarik (KYN28)	Unit Utama Cincin (RMU)
Komponen Pensuisan Utama	Pemutus Litar Vakum Boleh Tarik	Suis Pemutus Beban + Fius atau VCB tetap
Fungsi Pemutus	Digantikan dengan trak boleh ditarik balik	Suis 3 kedudukan bersepadu
Fius	Kurang biasa	Biasa untuk perlindungan transformer
Struktur	Reka bentuk boleh ditarik balik	Reka bentuk kompak tetap
Fungsi Perlindungan	Sistem perlindungan lanjutan	Perlindungan berasaskan fius yang lebih mudah
Saiz	Lebih besar	Padat
