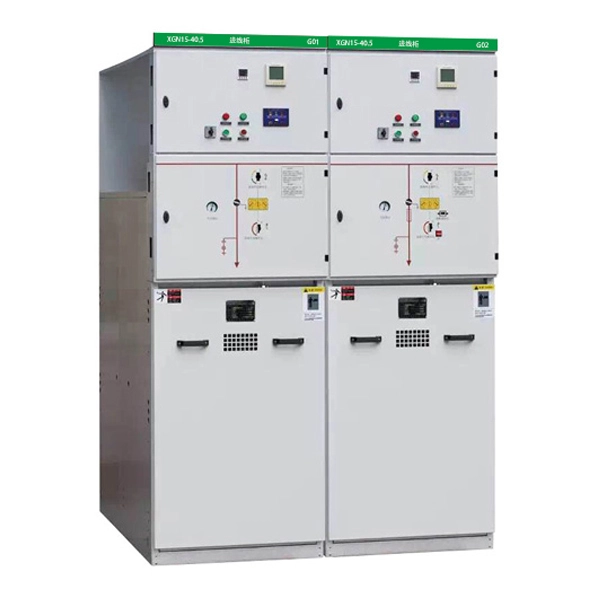

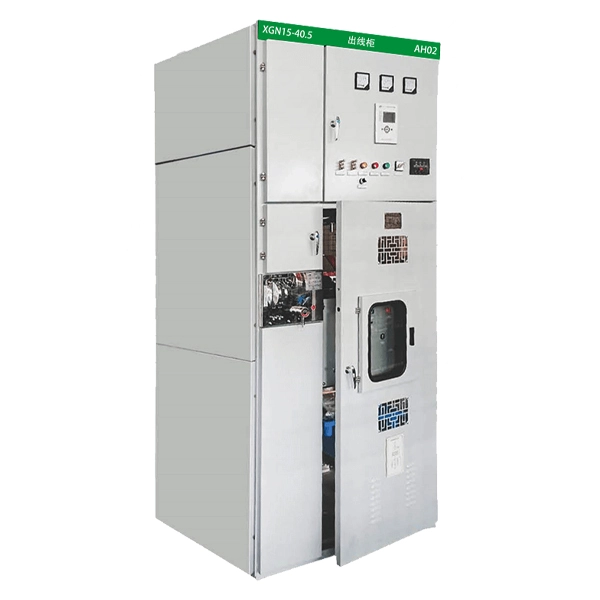

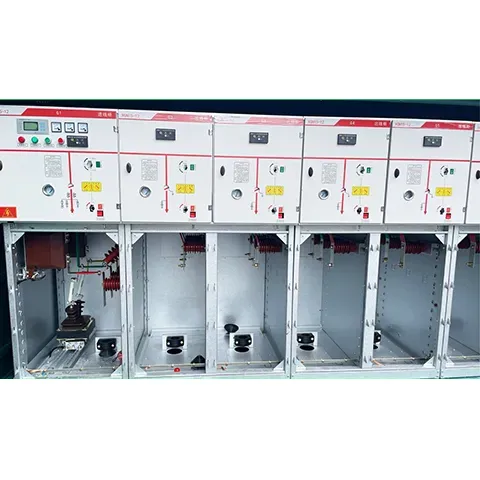

33KV RMU MV Gas Bertebat Gelang Suis Utama
Cotenele ialah salah satu pembekal utama HXGN-40.5 siri 33KV RMU MV Gas Insulated Ring Main Switchgear kepada State Grid Corporation of China. Produk unit utama cincin kami bukan sahaja dijual di dalam negara, tetapi juga dieksport ke beberapa negara dan wilayah di Afrika, Eropah dan Timur Tengah. Unit utama gelang voltan sederhana HXGN-40.5 siri 35KV ialah peralatan pengedaran voltan sederhana dalaman 50Hz AC tiga fasa. Ia mempunyai ciri-ciri penggunaan yang selamat, tidak terjejas oleh iklim, pemasangan mudah, penyelenggaraan minimum, dan saiz padat, dan sesuai untuk pemasangan di pencawang jenis kotak.

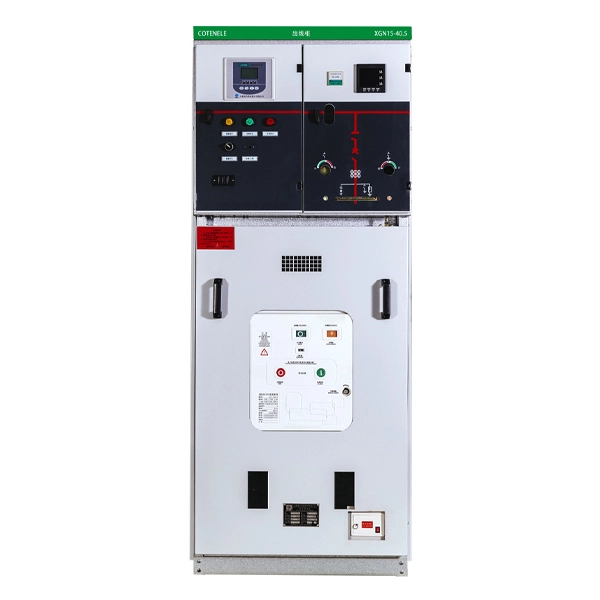

XGN-40.5 siri 33KV RMU MV Gas Insulated Ring Main Switchgear yang dikeluarkan oleh syarikat Cotenele mengguna pakai reka bentuk modular, yang boleh dipasang secara tetap atau dikembangkan secara fleksibel. Unit utama cincin terlindung gas siri XGN-40.5 mempunyai ciri-ciri struktur padat, penebat penuh, hayat perkhidmatan yang panjang, bebas penyelenggaraan, jejak kecil, penyelesaian lengkap, kebolehskalaan yang kuat, dan tidak terjejas oleh persekitaran.
Ia boleh digunakan secara meluas dalam rangkaian cincin perindustrian dan awam dan rangkaian bekalan kuasa terminal. Sesuai khas untuk stesen pengedaran menengah kecil, stesen suis, perusahaan perindustrian dan perlombongan, lapangan terbang, kereta api, lebuh raya, kereta api bawah tanah, kawasan komersial, kawasan perumahan, kuasa angin, optoelektronik dan medan lain. Unit utama cincin voltan sederhana siri XGN15-40.5 mematuhi peruntukan GB3906 "3-35KV Logam Tertutup" IEC62271-200.
Model dan makna
Apakah keadaan operasi XGN15-40.5?
1. Suhu udara persekitaran:maksimum +40°C, minimum -20°C.
2. Kelembapan relatif:purata bulanan tidak melebihi 95%, purata harian tidak melebihi 90%.
3. Ketinggian:ketinggian pemasangan maksimum 2500 m di atas paras laut (penyesuaian diperlukan untuk ketinggian yang lebih tinggi).
4. Tapak hendaklah bebas daripada bahan mudah terbakar atau meletup, pencemaran teruk, kakisan kimia dan getaran yang kuat.

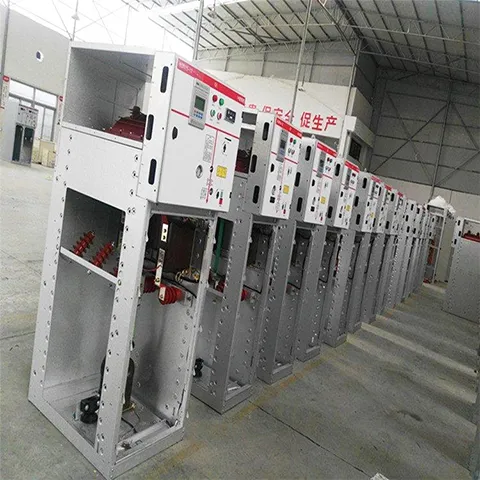

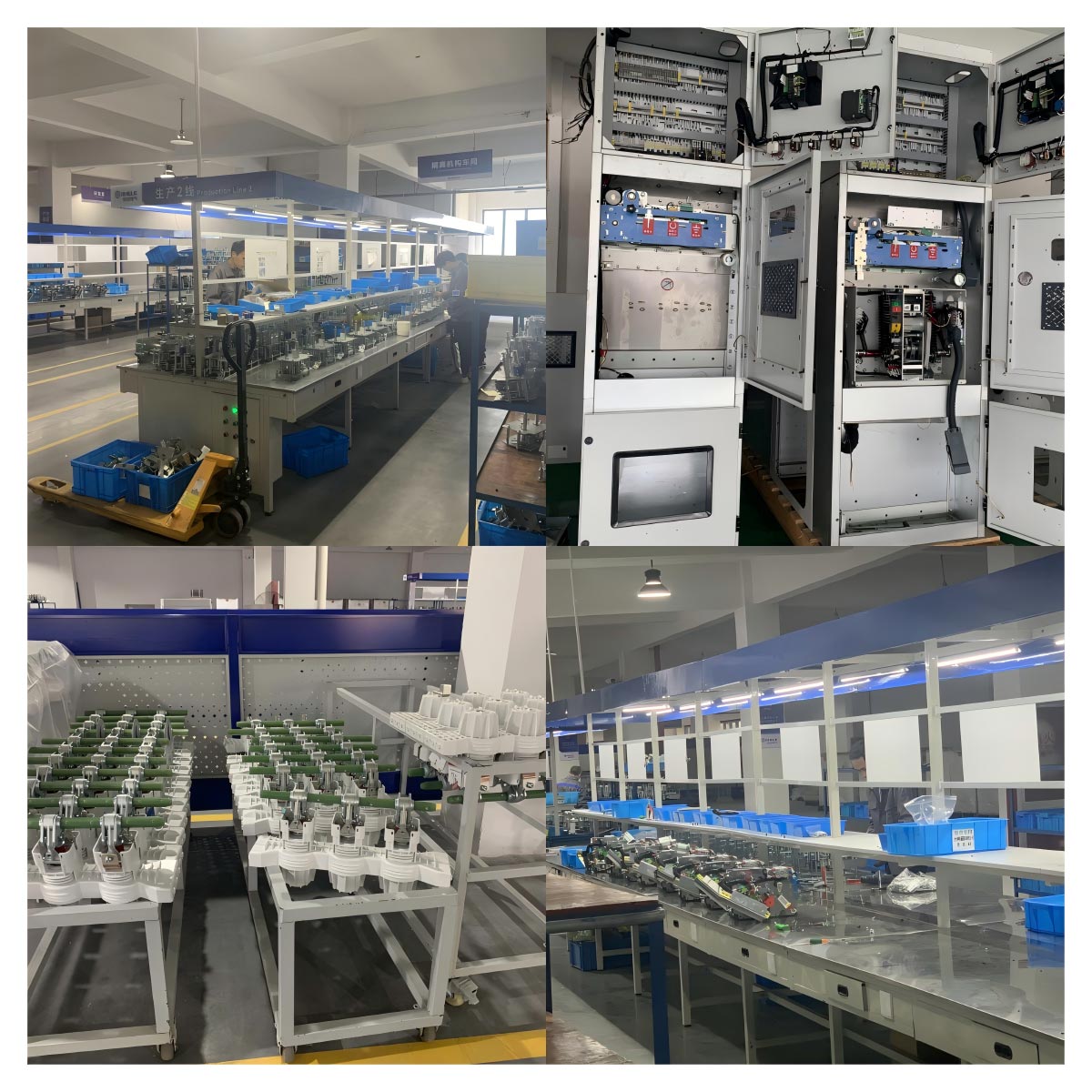

Bengkel Kami
Parameter Teknikal
| item | Unit | Unit C (unit Suis Pemutus Beban) | Unit F (Unit gabungan suis fius dan pemutus beban) | Unit V (unit pemutus litar) | |
| Voltan Ternilai | kV | 40.5 | |||
| Nilai Semasa | A | 630 | 63(Berdasarkan nilai arus terkadar wayar fius) | 630 | |
| Kekerapan Dinilai | Hz | 50/60 | |||
| Tahap penebat yang dinilai | Kekerapan kuasa menahan voltan (antara fasa dan fasa ke bumi) | k | 95 | ||
| Frekuensi kuasa menahan voltan (merentasi sesentuh terbuka / jarak pengasingan) | 110 | ||||
| Frekuensi kuasa menahan voltan (litar kawalan dan tambahan) | 2 | ||||
| Impuls kilat menahan voltan (antara fasa dan fasa ke bumi) | 185 | ||||
| Impuls kilat menahan voltan (merentasi sesentuh terbuka / jarak pengasingan) | 215 | ||||
| Dinilai masa singkat menahan arus | Litar utama / 4 saat | kA | 20 | 一 | 20 |
| Litar pembumian / 4 saat | kA | 20 | 一 | 20 | |
| Litar sambungan pembumian / 4 saat | kA | 17.4 | 一 | 17.4 | |
| Puncak ternilai menahan arus | Litar utama | kA | 50 | 一 | 50 |
| Litar pembumian | kA | 43.5 | 一 | 43.5 | |
| Dinilai semasa membuat litar pintas | kA | 50 | 80 | 50 | |
| Arus pemutus litar pintas yang dinilai | kA | 31.5 | 20 | ||
| Arus pemindahan berkadar | A | 一 | 750 | 一 | |
| Arus pemecah beban aktif dinilai | A | 630 | 一 | 一 | |
| Arus putus gelung tertutup yang dinilai | A | 630 | 一 | 一 | |
| Ujian semasa pengecasan kabel | A | 21 | 一 | 31.5(C1) | |
| Dimensi unit (lebar × kedalaman × tinggi) | mm | 450x885x2060 | 450x885x2060 | 450x885x2060 | |
| Tekanan terkadar gas SF6 (nilai relatif pada 20°C) | Tekanan pengisian gas terkadar | Mpa | 0.04 | ||
| Tekanan fungsi minimum | Mpa | 0.02 | |||
| Gred Perlindungan | Kepungan tertutup | IP67 | |||
| Kepungan suis | IP4X | ||||
| Kadar kebocoran gas relatif tahunan | %/Y | ≤0.01 | |||
Apakah ciri-ciri produk Unit Utama Cincin XGN15-40.5?
1. Reka bentuk empat petak modular:Unit ini terdiri daripada empat bahagian yang dipisahkan dengan jelas: petak suis, petak fius, petak mekanisme operasi, dan petak kabel (bingkai asas). Susun atur ini memudahkan penyelenggaraan dan meningkatkan keselamatan.
2. Pembinaan suis tertutup yang kukuh:Petak suis dibentuk oleh perumah logam yang dikimpal daripada keluli gulung sejuk 3L (atau keluli tahan karat). Ia mengandungi semua litar berfungsi, termasuk suis beban, suis pembumian dan bar bas dalaman.
3. Suis beban gerakan menegak:Suis beban beroperasi dengan sistem sesentuh bergerak menegak. Apabila menutup, sesentuh bergerak bergerak ke bawah untuk menyambungkan litar. Kedua-dua sesentuh utama dan lengkok disediakan pada sesentuh bergerak dan tetap, dengan ketara meningkatkan bilangan operasi pecah selamat.
4. Kepupusan arka yang berkuasa:Struktur pelindapkejutan letupan sendiri (puffer) dan aliran dalam digunakan. Ia memastikan kepupusan arka yang kuat tanpa menjejaskan penebat fasa-ke-fasa atau fasa-ke-bumi.
5. Suis pembumian bersepadu:Suis pembumian terdiri daripada bilah bergerak dan sesentuh tetap. Ia ditutup dengan cepat di bawah daya pegas, memastikan pembumian yang boleh dipercayai.
6. Semakan status visual yang mudah:Tetingkap paparan pada panel hadapan membolehkan pemerhatian terus kedudukan suis pembumian (terbuka atau tertutup). Bahagian atas dan belakang petak suis mempunyai empat lubang akses segi empat tepat untuk pemasangan dan penyelenggaraan.
7. Pelepasan tekanan untuk keselamatan:Pelega Tekanan Keselamatan: Alat Suis Utama Cincin Bertebat Gas 33KV RMU MV dilengkapi dengan peranti kalis letupan di bahagian belakang untuk melepaskan tekanan sekiranya berlaku kerosakan arka dalaman.
8. Perlindungan pengubah dengan mekanisme fius-trip:Petak fius menempatkan fius pengehad arus voltan tinggi dalam perumahan penebat tuang epoksi. Apabila fius bertiup, pin penyerang dikeluarkan, yang secara mekanikal menghalang suis pemutus beban - memberikan perlindungan pengubah yang pantas dan boleh dipercayai.
9. Susun atur mekanisme operasi yang mudah:Semua kawalan terletak pada panel hadapan. Setiap litar berfungsi dilengkapi dengan mekanisme pengendalian spring manual (atau motor yang dicas pilihan) untuk suis beban, dan mekanisme pengendalian spring manual untuk suis pembumian.
10. Antara muka dan petunjuk pengguna yang jelas:Panel hadapan termasuk:
Tombol putar untuk penutupan suis beban, pembukaan manual dan operasi suis pembumian.
Lampu penunjuk untuk suis beban status terbuka/tertutup.
Butang tekan untuk membuka/menutup elektrik (apabila pemacu motor dipasang).
Gambar rajah meniru, label petunjuk kedudukan dan kedudukan boleh padlock untuk keselamatan tambahan.
11. Interlocking bersepadu (anti-misoperation):Saling kunci mekanikal antara suis beban dan suis pembumian menghalang operasi yang salah, memastikan pematuhan keselamatan "lima-pencegahan" sepenuhnya.
Bagaimana Untuk Membeli Unit Utama Cincin XGN15-40.5?
Alat Suis Utama Cincin Tertebat Gas 33KV RMU MV perlu disesuaikan, untuk memastikan proses pesanan lancar, sila berikan maklumat berikut:
1. Maklumat asas pesanan atau pembelian:Nama produk, spesifikasi, model, kuantiti, voltan terkadar fius dan tarikh penghantaran yang diminta.
2. Lukisan:Gambar rajah satu garis (rajah sistem utama), lukisan susunan atau pelan lantai unit utama gelang.
3. Aksesori yang diperlukan:Senaraikan sebarang alat ganti atau alat khas yang diperlukan, seperti mengisi gas dan peranti pelepas.
4. Warna cangkerang untuk RMU:Nyatakan kod RAL atau standard warna yang dikehendaki untuk kepungan.
5. Keperluan khas:Jika maklumat di atas tidak dapat memenuhi keperluan anda, sila beritahu kami sebarang keperluan teknikal atau fungsian tambahan anda, ia boleh dibincangkan dan dipersetujui secara berasingan.

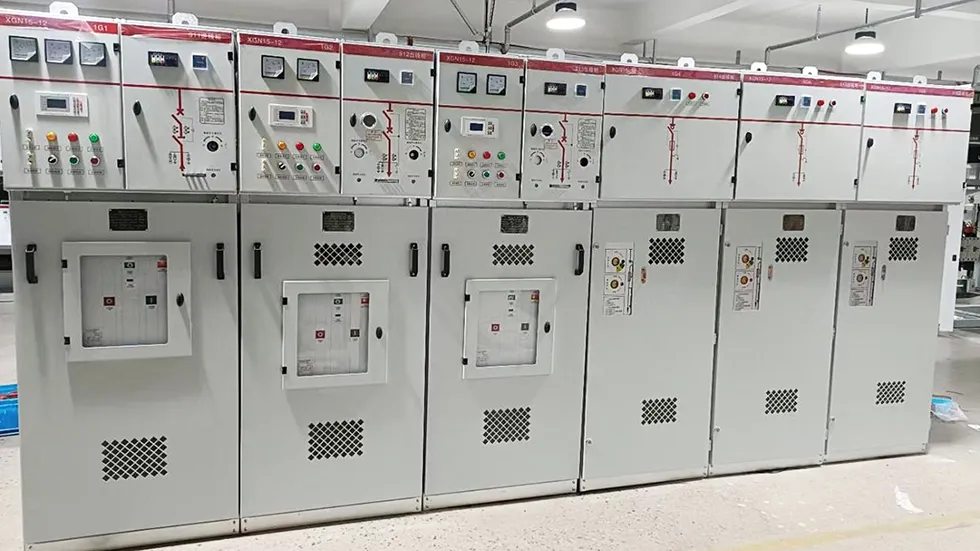

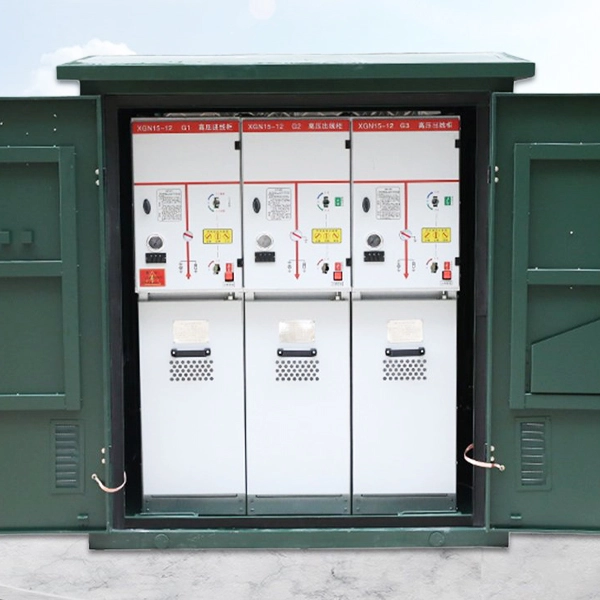

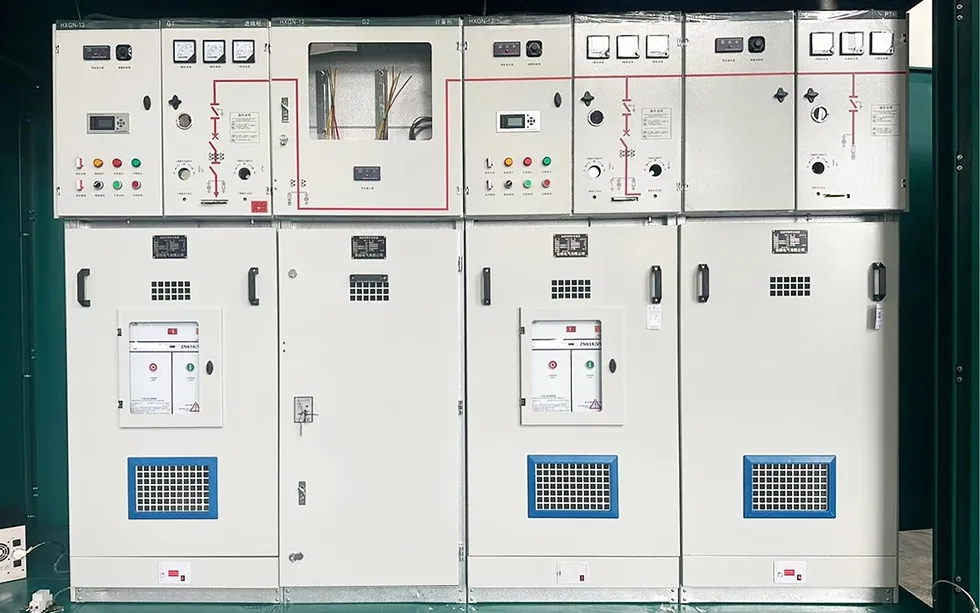

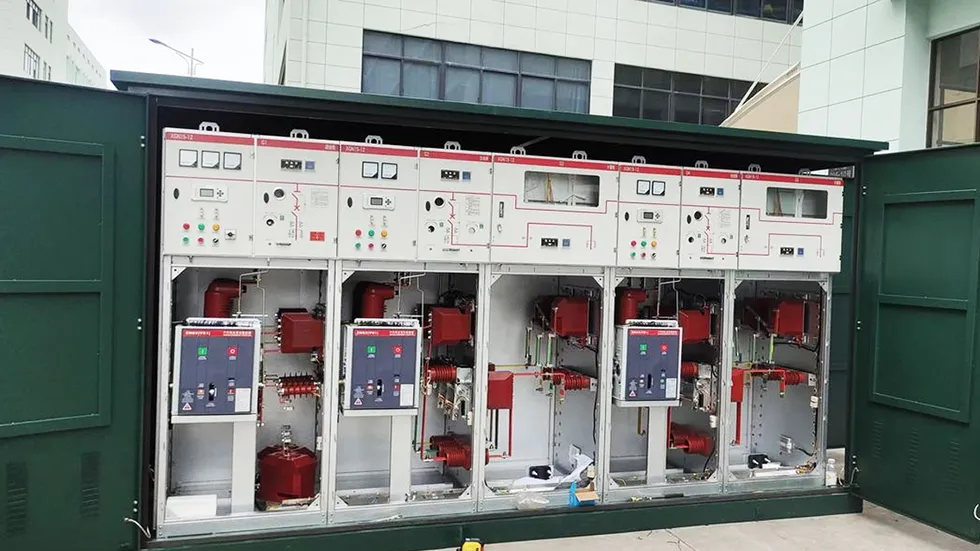

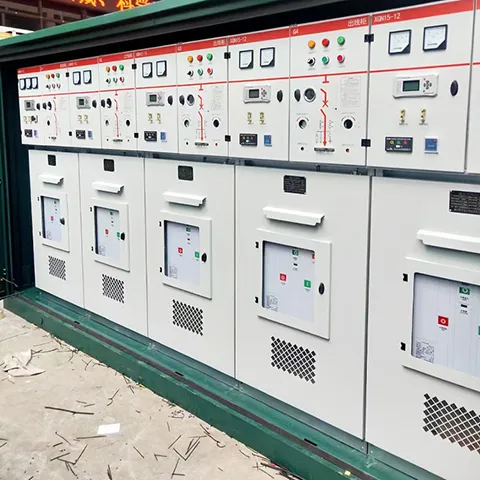

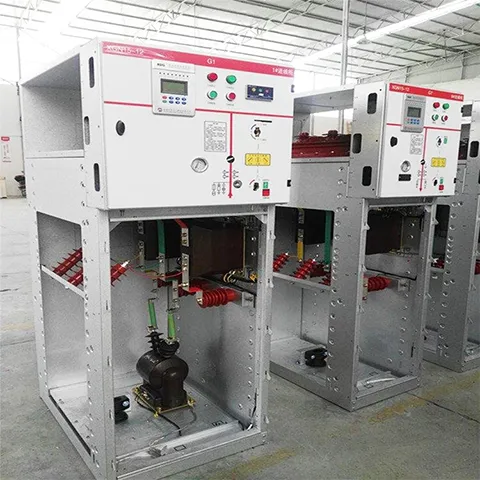

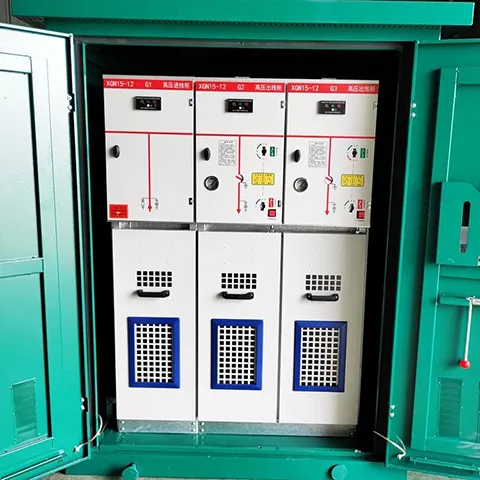

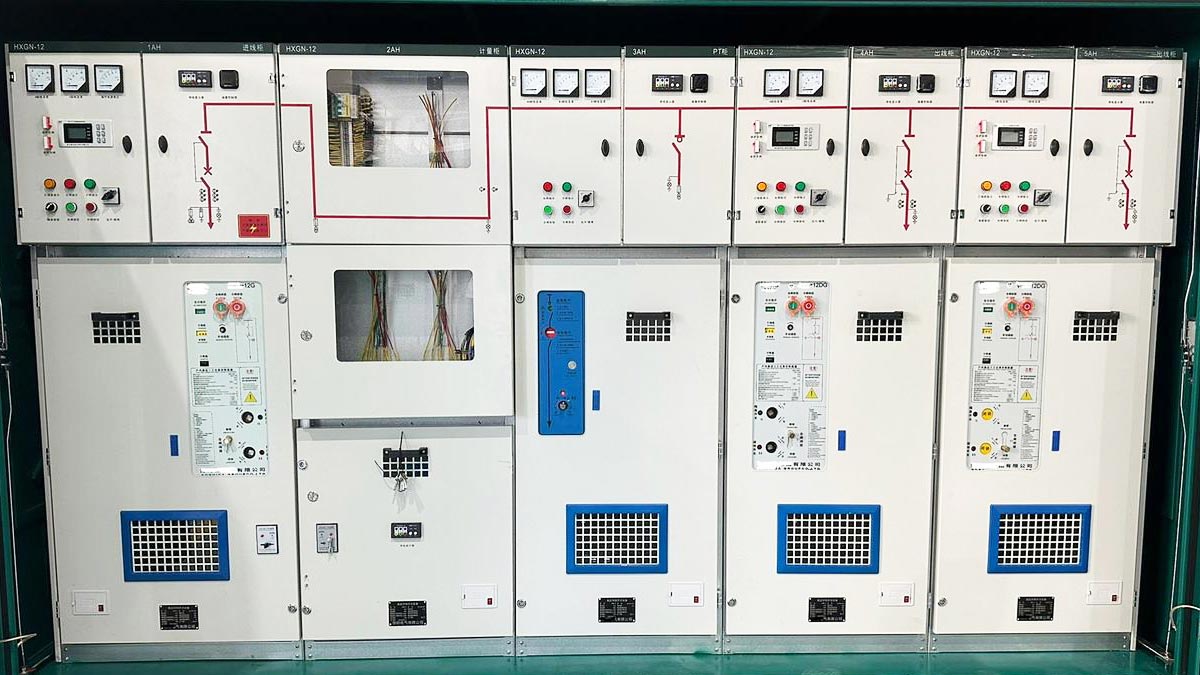

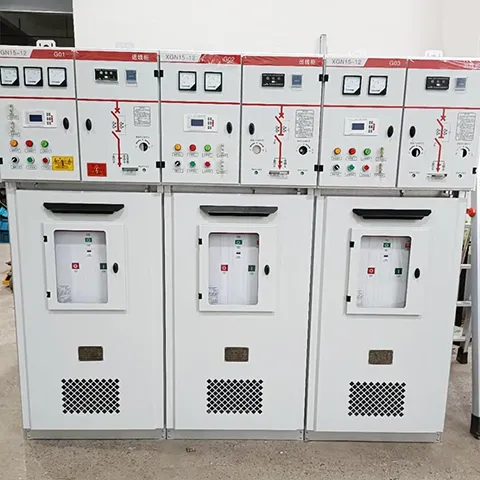

Produk menunjukkan
