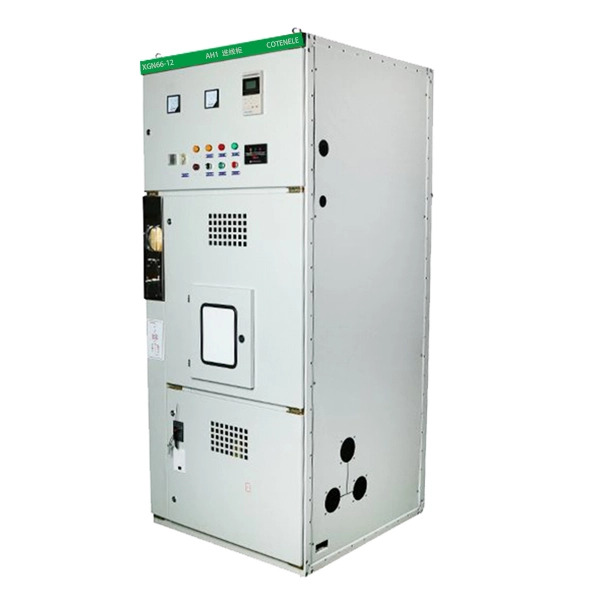

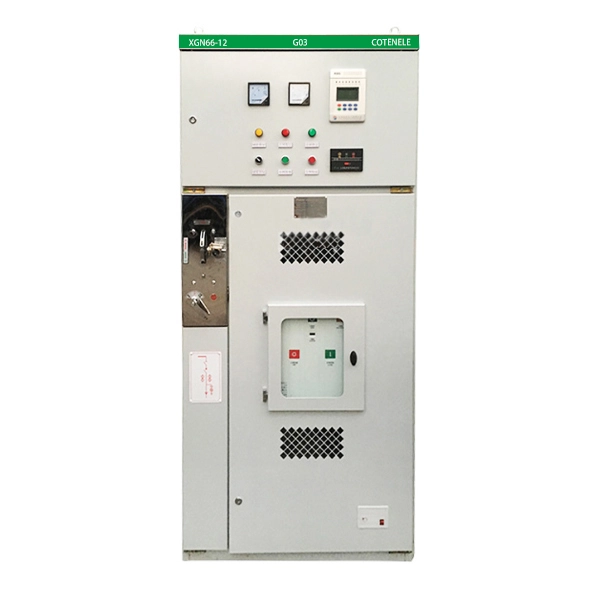

11KV RMU Gelang Voltan Sederhana Unit Utama Alat Suis MV
Cotenele ialah pengilang besar dan pembekal unit utama gelang voltan sederhana dan komponen teras dalaman mereka di China, RMU voltan sederhana kami dieksport terutamanya ke wilayah seperti Eropah dan Timur Tengah. XGN66-12 siri 11KV RMU Unit Utama Gelang Voltan Sederhana MV Switchgear ialah alat suis tertutup logam AC tetap dalaman, sistem kuasa tiga 5.0 Hz–4. Ia digunakan secara meluas untuk pengagihan kuasa, kawalan litar dan perlindungan dalam aplikasi seperti pencawang, loji perindustrian, bangunan bertingkat tinggi, komuniti kediaman dan transformer yang dipasang pada pad.
Sebagai salah satu pengeksport terkenal di China, Cotenele telah lama menyediakan pelanggan di Timur Tengah, Afrika dan Eropah dengan produk unit utama cincin berkualiti stabil, selamat dan boleh dipercayai.
Unit Utama Cincin Voltan Sederhana RMU XGN66 11KV ialah gear suis tertutup logam AC tetap tertutup yang diberi nilai 3.6–40.5 kV, digunakan secara meluas dalam pencawang, loji perindustrian, bangunan bertingkat tinggi, komuniti kediaman dan transformer yang dipasang pada pad.
Ciri-ciri utamanya termasuk jejak yang padat (kira-kira 50% lebih kecil daripada reka bentuk konvensional), pembinaan tertutup logam yang teguh dengan petak yang dipisahkan, interlock lima-pencegahan mekanikal, dan akses kabel hadapan untuk pemasangan dan penyelenggaraan yang mudah.
Peralatan mematuhi piawaian GB3906, DL/T 404 dan IEC 62271-200.
.
Model dan makna
Keadaan kerja
1. Tapak pemasangan mestilah tidak berada pada ketinggian yang lebih tinggi daripada 1000 m.
2. Suhu ambien hendaklah berkisar antara -25 ℃ hingga +40 ℃, dan suhu purata dalam mana-mana tempoh 24 jam mesti kekal tidak lebih tinggi daripada +35 ℃.
3. Sudut kecondongan yang dibenarkan dari satah mendatar ialah maksimum 3°.
4. Keamatan seismik di lokasi hendaklah tidak lebih besar daripada magnitud 8.
5. Peralatan mesti diletakkan di kawasan yang bebas daripada getaran kuat, hentakan berat, atau risiko letupan.
Parameter teknikal utama
| SN | item | Unit | Parameter Teknikal |
| 1 | Voltan terkadar | kV | 3.6,7.2,12,24,35,40.5 |
| 2 | Nilai frekuensi kuasa menahan voltan | kV | Untuk bumi dan antara fasa: 42 kV; untuk jarak pengasingan: 48 kV |
| 3 | Impuls kilat berkadar menahan voltan | kV | Untuk bumi dan antara fasa: 75 kV; untuk jarak pengasingan: 85 kV |
| 4 | Kekerapan dinilai | Hz | 50 |
| 5 | Nilai semasa | A | 630,1250, |
| 6 | Arus pemutus litar pintas berkadar (RMS) | kA | 20,25,31.5, |
| 7 | Arus pembuatan litar pintas yang dinilai (puncak) | kA | 50,63,80, |
| 8 | Dinilai dinamik menahan arus (puncak) | kA | 50,63,80 |
| 9 | Arus tahan terma dinilai untuk 4s (RMS) | kA | 20,25,31.5 |
| 10 | Penilaian perlindungan (atau Darjah perlindungan) | IP2X | |
| 11 | Dimensi (lebar x kedalaman x tinggi) | mm | 900×1000×2300 |
| 12 | Berat badan | Kg | ≈600 |
Apakah Struktur dan kelebihan teras XGN66 RMU?

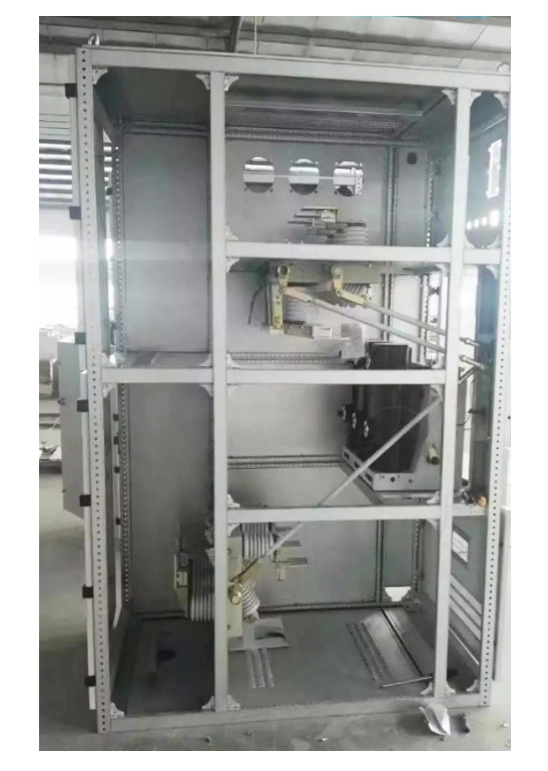

XGN66 siri 11KV RMU Cincin Voltan Sederhana Unit Utama MV Switchgear menggunakan struktur jenis kotak tertutup logam. Bahagian dalam biasanya dipisahkan oleh plat keluli ke dalam petak bebas seperti petak pemutus litar, petak busbar, petak kabel dan petak instrumen. Struktur ini meningkatkan keselamatan keseluruhan.
Kelebihan teras RMU termasuk:
- Saiz Padat, Penjimatan Ruang: Unit utama gelang mempunyai volum yang lebih padat daripada suis bersalut logam biasa seperti KYN28 dan KYN61, iaitu hanya kira-kira 50% daripada saiznya, yang boleh mengurangkan ruang lantai yang diperlukan untuk pencawang dengan berkesan.
- Struktur Teguh, Prestasi Boleh Dipercayai: Unit utama cincin mempunyai badan kekuatan mekanikal tinggi yang dikimpal dengan keluli sudut berkualiti tinggi atau dipasang daripada plat keluli bersalut aluzink. Semua operasi unit utama gelang dilengkapi dengan interlock mekanikal yang menampilkan fungsi "lima-pencegahan", memastikan keselamatan operasi.
- Penyelenggaraan Mudah, Operasi Selamat: Komponen utama unit utama gelang terletak di bahagian tengah dan bawah panel, memudahkan pemasangan dan pentauliahan. Tingkap pemerhatian pada pintu membolehkan melihat status komponen dalaman. Badan suis dilengkapi dengan saluran pelepasan tekanan untuk melindungi kakitangan sekiranya berlaku kerosakan dalaman.
- Aplikasi Luas, Konfigurasi Fleksibel: RMU ini sesuai untuk pelbagai lokasi. Suis utama biasanya adalah pemutus litar vakum ZN63A (VS1-12), tetapi ia juga boleh dilengkapi dengan suis pemutus beban. Pemutus selalunya ialah pemutus putar siri GN30-10. Selain itu, kabel masuk dan keluar disambungkan dari hadapan kabinet untuk pemasangan yang mudah.
Skop Permohonan
Unit Utama Cincin Voltan Sederhana XGN66 11KV RMU MV Switchgear digunakan secara meluas dan merupakan pilihan ideal untuk pengubahsuaian grid bandar dan luar bandar dan pengagihan kuasa sebelah pengguna. Skop aplikasi utama termasuk:
Loji janakuasa dan Pencawang:Unit utama cincin siri XGN66 biasanya digunakan sebagai peralatan pengagihan kuasa perkhidmatan kuasa atau stesen tambahan, yang biasanya dipasang pencawang pasang siap padat dalaman atau luaran.
Perusahaan Perindustrian dan Perlombongan:Di banyak kilang atau lombong, mereka sering menggunakan RMU padat untuk pengagihan kuasa dan kawalan di bengkel dan kawasan kilang untuk menjimatkan ruang.
Bangunan Bertingkat dan Komuniti Kediaman:Di ruang tamu bandar, unit utama cincin biasanya memasang pencawang luar sebagai peralatan teras di bilik pengedaran pengguna atau stesen suis.
Pencawang yang dipasang pada pad:Sebagai unit voltan tinggi di dalam pencawang padat untuk mengawal pengubah dalam pencawang.

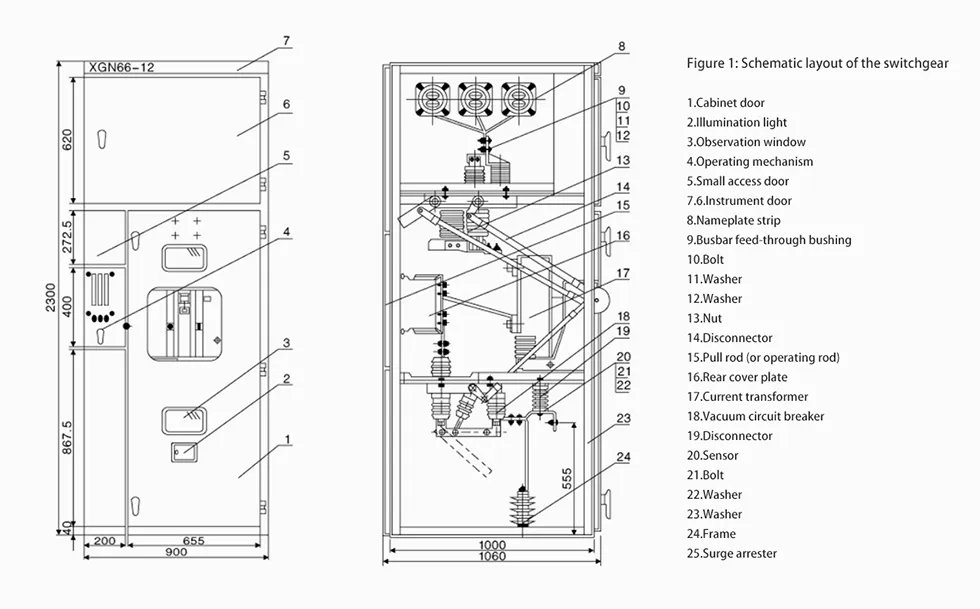

Rupa dan Dimensi

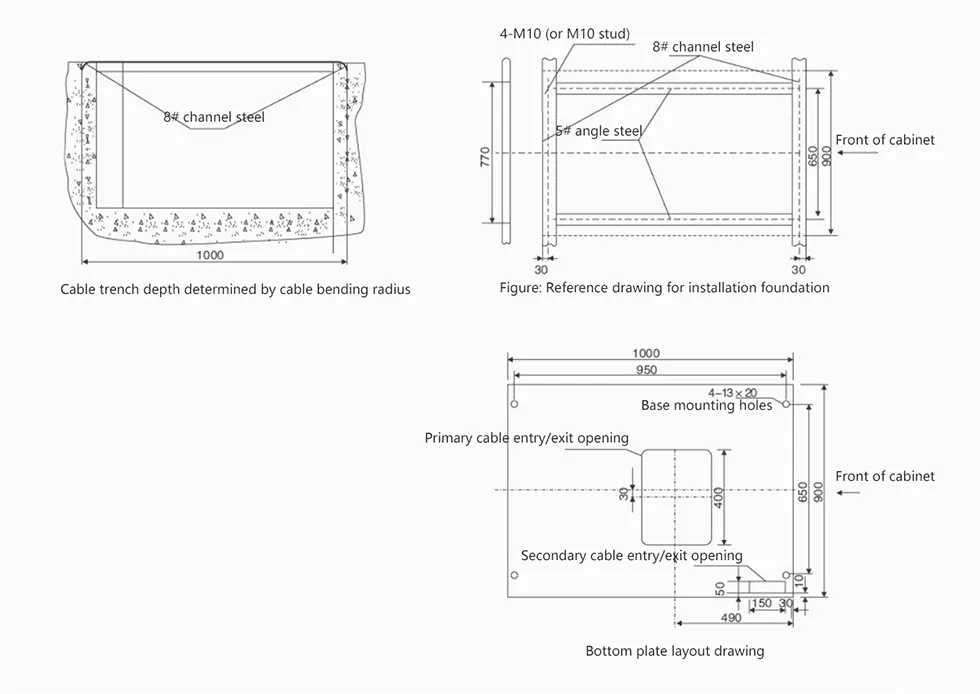

Gambarajah arahan pemasangan
Arahan Penyelenggaraan dan Pemeriksaan
Pengguna hendaklah sentiasa menyelenggara dan memeriksa Gelang Voltan Sederhana 11KV RMU Unit Utama MV Switchgear berdasarkan perkara berikut:
1. Bersihkan habuk pada permukaan semua komponen, terutamanya komponen penebat.
2.Periksa bahagian operasi mekanikal dan kerap sapukan gris pelincir untuk memastikan operasi lancar dan boleh dipercayai.
3. Bagi komponen seperti pemutus litar, suis pengasing, dan suis pembumian, penyelenggaraan hendaklah dijalankan mengikut manual pengguna masing-masing.
4.Periksa jika titik sentuhan elektrik berada dalam keadaan baik, periksa tanda-tanda terlalu panas, dan sahkan bahawa litar pembumian adalah berterusan.
5. kerap memeriksa semua pengikat untuk ketat.
Untuk pembaikan kerosakan, biasanya disyorkan bahawa pengguna mendapatkan bantuan daripada pengilang. Untuk pelarasan kecil atau kerosakan kecil, pengguna boleh merujuk manual ini dan manual pengguna yang berkaitan untuk komponen utama untuk pembaikan sendiri.

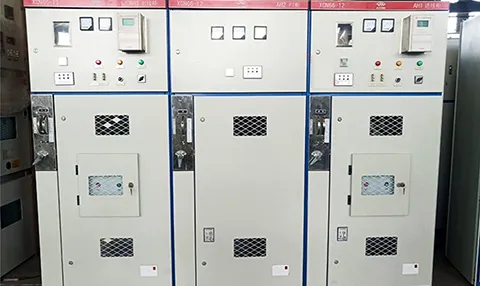

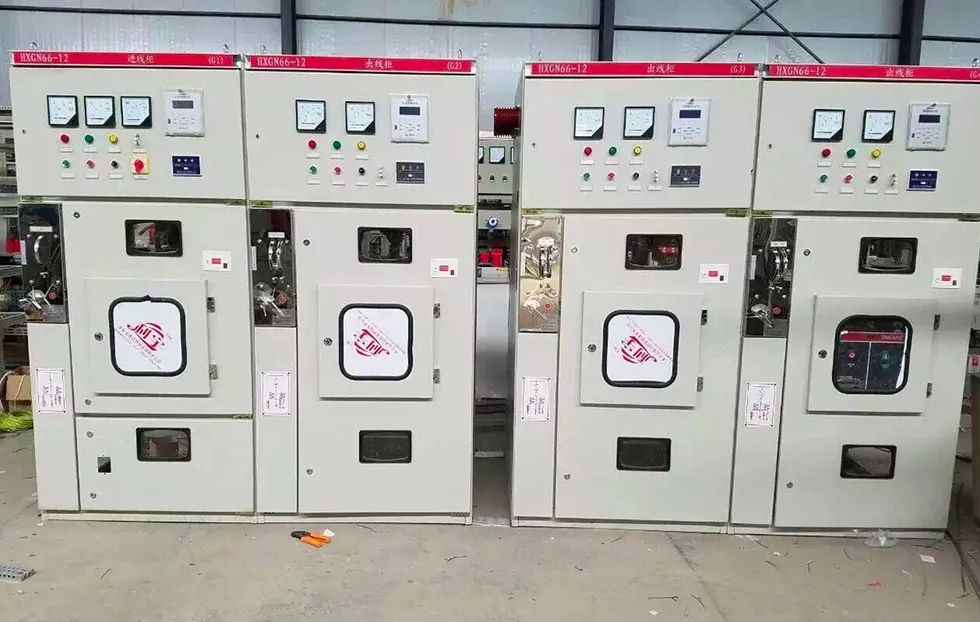

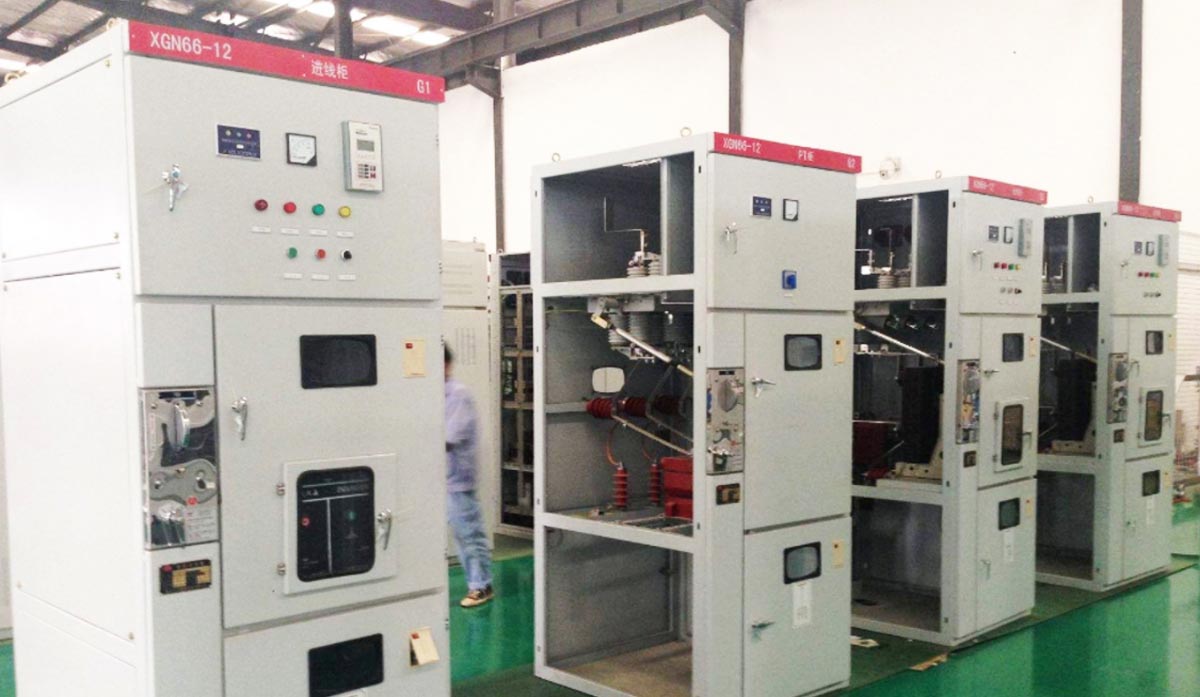

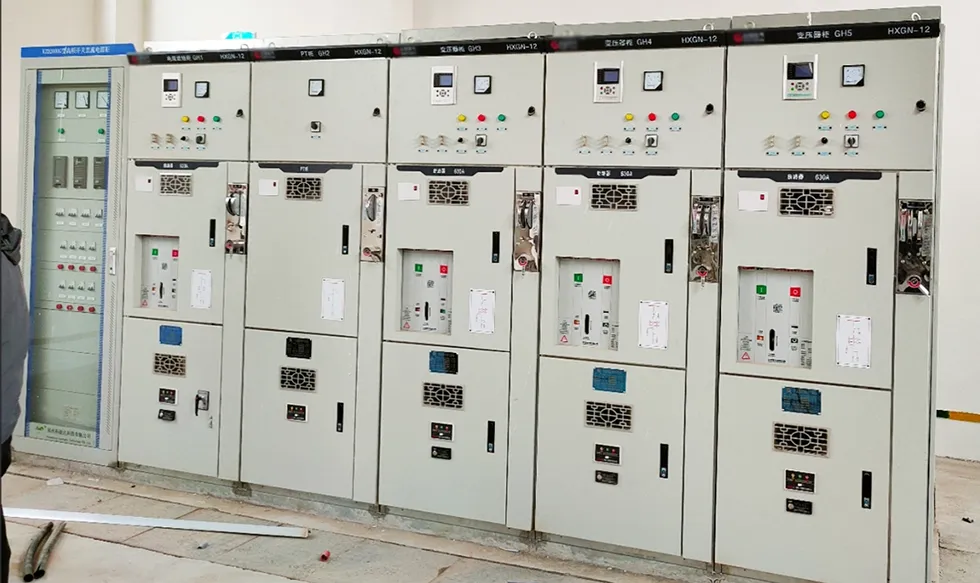

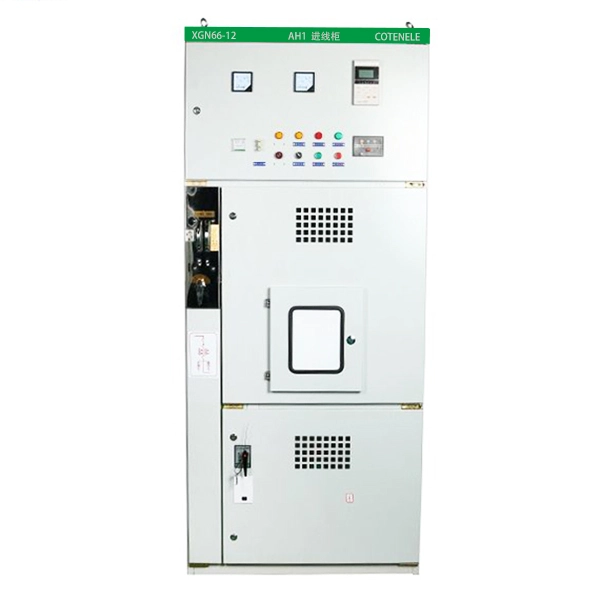

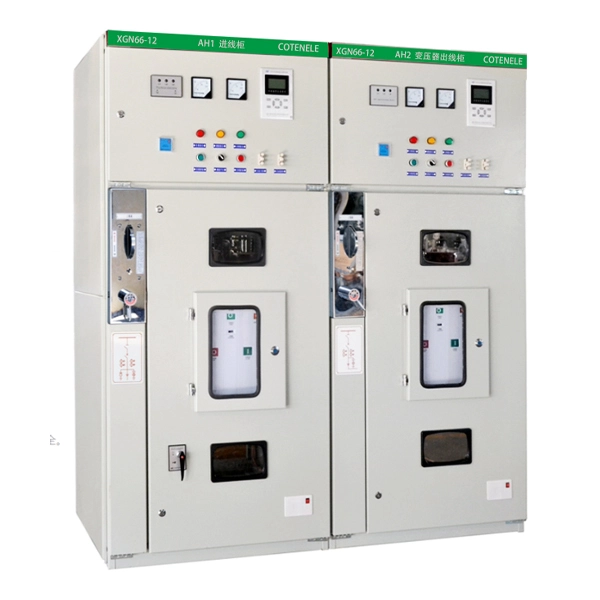

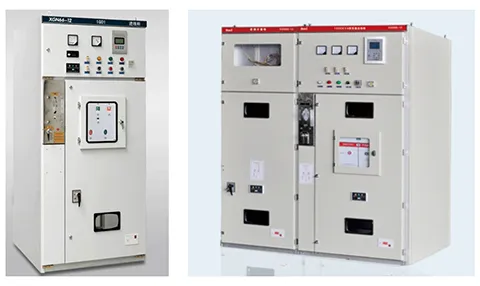

Produk menunjukkan
