Pengeluar Alat Suis Voltan Rendah Dipercayai
Cotenele adalah besarsuis voltan rendahpengilang dan pengeksport di China, peralatan suis rendah kami termasuk kabinet jenis laci MNS, GCK, GCS dan kabinet jenis tetap GGD. Dalam sistem kuasa moden, ia memainkan peranan yang amat diperlukan. Sebagai pautan kritikal dalam "batu terakhir" penghantaran kuasa, suis voltan rendah adalah infrastruktur utama di penghujung rantaian tenaga. Kestabilan, kecekapan dan kecerdasan mereka secara langsung mempengaruhi keselamatan dan kualiti operasi ekonomi dan sosial.
- View as

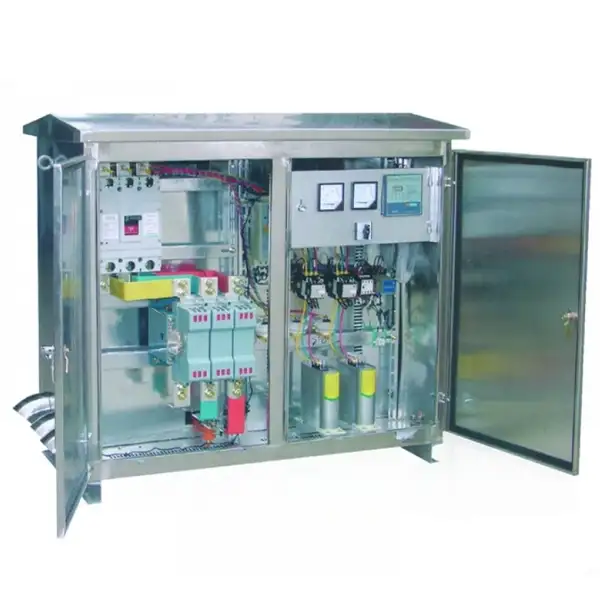

Kotak Agihan Voltan Rendah JP Alat Suis LV
JP Low Voltage Distribution Box LV Switchgear ialah peralatan kuasa "stesen bersepadu pelbagai fungsi" yang direka untuk menyesuaikan diri dengan persekitaran luar. Kotak pengedaran Cotenele JP menyepadukan berbilang modul berfungsi ke dalam kepungan luar yang kukuh, terutamanya termasuk pengagihan kuasa, pemeteran kuasa, fungsi perlindungan, serta kawalan dan pampasan kuasa reaktif. Fungsi kawalan dan pampasan kuasa reaktif ialah salah satu fungsi teras kotak agihan bersepadu voltan rendah siri JP, yang boleh menghidupkan dan mematikan bank kapasitor secara automatik untuk mengimbangi faktor kuasa yang termuat semula di sana secara automatik, mengimbangi faktor kuasa terpasang semula di sana. grid, mengurangkan kehilangan talian, dan meningkatkan kualiti voltan.

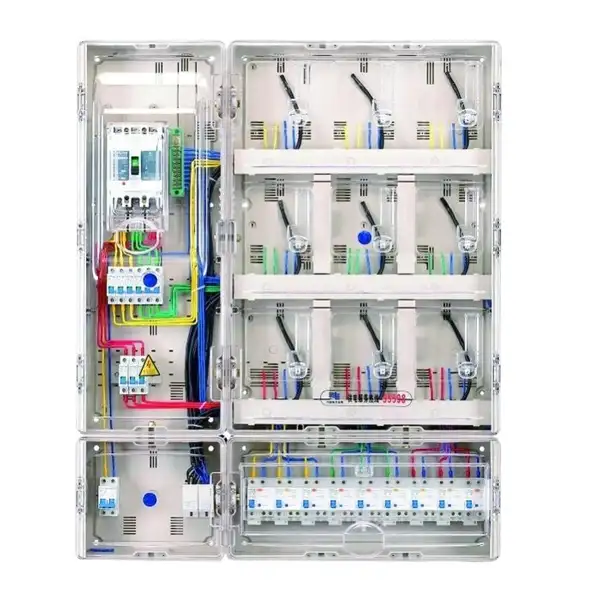

Kotak Sambungan Perkhidmatan Anti-Tamper Transparent JXM
Kotak Sambungan Perkhidmatan Anti-Tamper Telus JXM ialah peralatan pengedaran biasa di pasaran dan juga salah satu daripada produk siri voltan rendah konvensional Cotenele. Kotak Pemeteran Rangkaian Bandar Anti-Tamper Telus JXM ialah kepungan pemeteran lutsinar bukan logam yang menyepadukan berbilang pemeteran kuasa dan komponen perlindungan (seperti pemutus litar miniatur dan peranti meter elektrik) ke dalam peranti pemeteran elektrik padat.

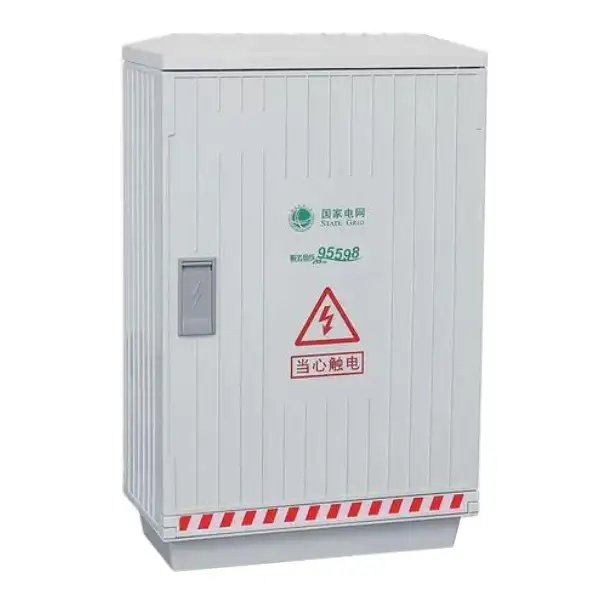

Kotak Persimpangan Kabel Voltan Rendah
COTENELE ialah pembekal stabil Kotak Persimpangan Kabel Voltan Rendah untuk Grid Negeri China dan Grid Kuasa Selatan. Selama bertahun-tahun, produk kami telah mendapat pengiktirafan daripada pelanggan dan pasaran di dalam dan di luar negara. Kotak cawangan kabel adalah peralatan utama di hujung rangkaian pengedaran, bertanggungjawab untuk mengagihkan tenaga elektrik dari kabel utama kepada pelbagai pengguna akhir. Ia digunakan secara meluas dalam grid kuasa bandar, kawasan kediaman, taman perindustrian dan tempat lain, dan merupakan cara penting untuk mencapai bekalan kuasa rangkaian kabel.

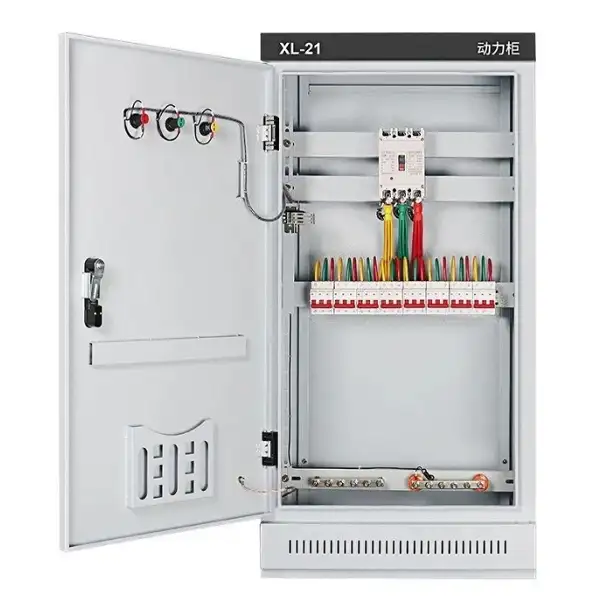

XL-21 Pusat Kawalan Motor Voltan Rendah Alat Suis LV
Pusat Kawalan Motor Voltan Rendah XL-21 LV Switchgear ialah jenis suis voltan rendah yang paling biasa dalam sistem pengagihan voltan rendah, Cotenele ialah pembekal besar alat suis voltan rendah jenis ini. Alat suis voltan rendah siri XL-21 ini digunakan secara meluas dalam pengedaran dan kawalan peralatan kuasa tiga fasa seperti motor, kipas, pam, bangunan awam, dan lain-lain.

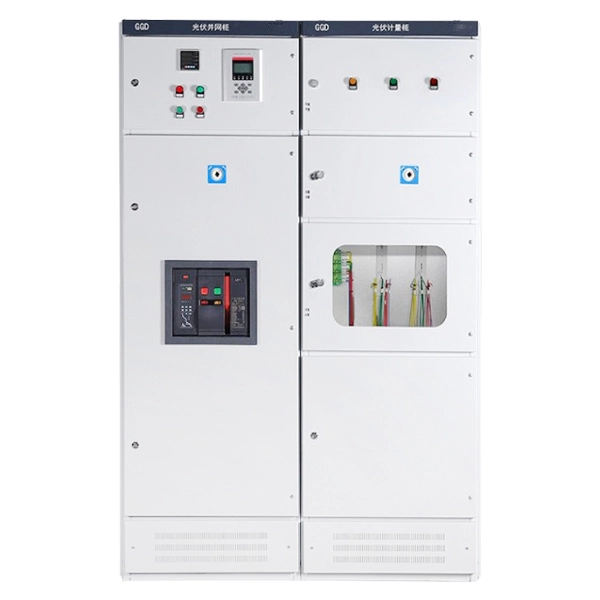

Panel LV Alat Suis Voltan Rendah GGD
Dalam sistem pengedaran voltan rendah China, Panel LV Alat Suis Voltan Rendah GGD ialah peralatan pengedaran biasa. Sebagai pengeluar peralatan pengedaran kuasa yang besar, produk kami boleh dipercayai dari segi kualiti, prestasi yang stabil, kukuh dan tahan lama, dan telah menerima pujian tinggi daripada pelanggan di pasaran China dan luar negara untuk masa yang lama.

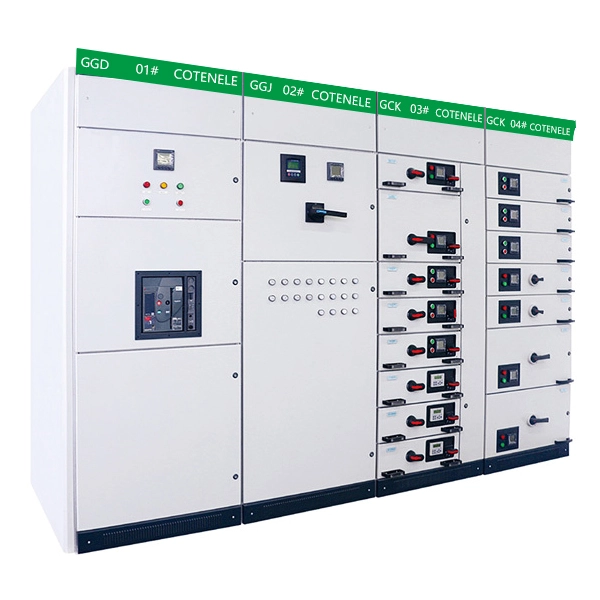

Papan Suis Voltan Rendah GCK Boleh Ditarik Balik
Alat suis voltan rendah laci GCK juga merupakan salah satu produk utama Cotenele, Papan Suis Voltan Rendah GCK Boleh Ditarik balik terdiri daripada dua bahagian: kabinet pusat pengagihan kuasa (PC) dan pusat kawalan motor (MCC). Ia sesuai untuk loji janakuasa, pencawang, perusahaan perindustrian dan perlombongan dan pengguna kuasa lain sebagai voltan kerja maksimum AC 50Hz sehingga 660V dan arus kerja maksimum sehingga 3150A dalam sistem pengedaran. Ia digunakan untuk pengagihan kuasa, kawalan motor, pencahayaan dan peralatan pengedaran lain untuk penukaran tenaga dan kawalan pengagihan.

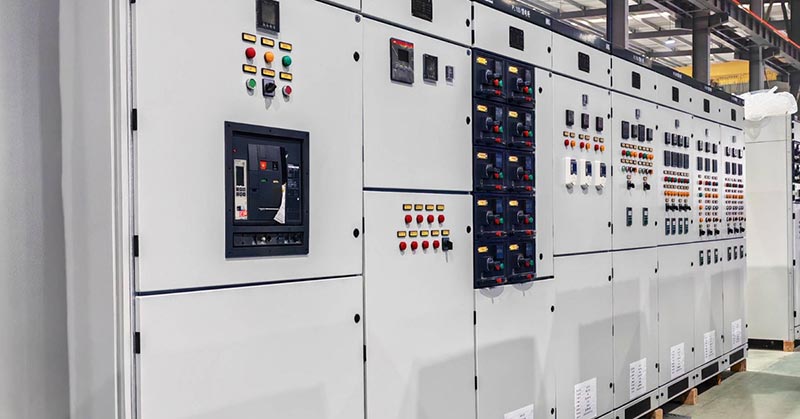

Apakah Alat Suis Voltan Rendah?
Asuis voltan rendahsecara amnya merujuk kepada peralatan pengedaran yang digunakan dalam sistem kuasa dengan voltan AC sehingga 1000V. Fungsi utamanya ialah untuk memindahkan tenaga elektrik daripada pengubah kepada pelbagai peranti guna akhir, seperti lekapan lampu, motor dan sistem kawalan. Dalam sistem pengedaran AC 50Hz yang biasa digunakan di China, voltan terkadar kabinet pengedaran voltan rendah biasanya 380V, dengan arus terkadar mencecah sehingga beberapa ribu amper.
Ringkasnya, jika keseluruhan sistem kuasa dibandingkan dengan sistem peredaran darah manusia, maka loji kuasa adalah jantung, talian penghantaran voltan tinggi adalah arteri, dan kabinet pengedaran voltan rendah adalah kapilari yang menjangkau setiap pengguna akhir. Mereka bertanggungjawab untuk mengagihkan kuasa yang diturunkan secara munasabah kepada setiap unit elektrik, memastikan pelbagai peralatan elektrik – pencahayaan, motor, dsb. – boleh menerima tenaga elektrik yang diperlukan dengan selamat dan stabil. Gear suis kami memenuhi piawaian kebangsaan dan antarabangsa yang berkaitan IEC 61439 dan GB/T 7251 .
Apakah Fungsi dan Peranan Utama ？
Fungsi teras kabinet pengedaran voltan rendah boleh diringkaskan sebagai tiga tugas: menerima, mengedar dan melindungi.
Pertama, ia menerima tenaga elektrik daripada grid kuasa huluan (contohnya, bahagian voltan rendah pengubah) melalui kabinet masuk (kabinet penerima). Kemudian, ia mengagihkan tenaga ke litar cawangan melalui busbar utama (sistem bar tembaga), dan melalui kabinet keluar menghantarnya ke peralatan seperti motor dan sistem pencahayaan. Sepanjang proses ini, peranti perlindungan – pemutus litar, fius, pemutus sambungan, dsb. – sentiasa memantau status litar. Sekiranya berlaku lebihan beban, litar pintas atau kebocoran, mereka boleh memutuskan sambungan litar yang rosak dengan cepat, dengan berkesan melindungi kedua-dua peralatan dan kakitangan.
Di samping itu, kabinet pengedaran voltan rendah juga menyediakan pampasan kuasa reaktif. Bank kapasitor (kabinet pampasan) menambah baik faktor kuasa grid dengan menukar bank kapasitor secara automatik, mengurangkan kehilangan talian dan meningkatkan kecekapan tenaga.
Jenis dan Model Biasa Alat Suis Voltan Rendah
Berdasarkan kaedah pemasangannya, suis voltan rendah biasanya dibahagikan kepada dua jenis struktur: suis voltan rendah jenis tetap dan suis voltan rendah jenis keluar.
Alat suis jenis tetap, seperti alat suis GGD, mempunyai struktur panel tetap dengan semua komponen elektrik dipasang secara kekal di tempatnya. Ia dicirikan oleh struktur yang teguh, kos yang lebih rendah, dan penyelenggaraan yang mudah. Ia sesuai untuk sistem pengedaran dalam loji janakuasa, pencawang, dan perusahaan perindustrian dan perlombongan dengan arus undian sehingga 3150A. Kepungan menggunakan pengudaraan semula jadi untuk pelesapan haba, dengan slot pengudaraan di bahagian atas dan bawah membentuk laluan aliran udara semula jadi.

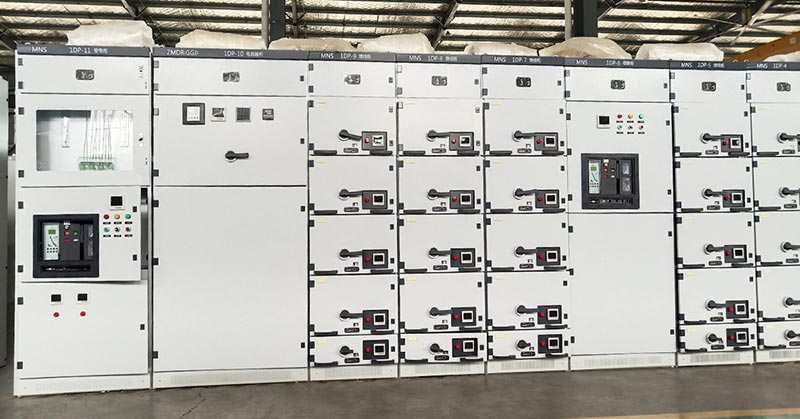

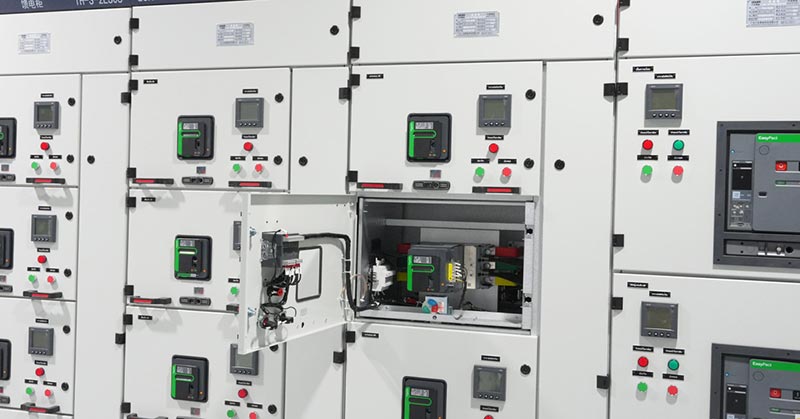

Alat suis jenis keluar(juga dipanggil alat suis jenis laci) diwakili oleh model seperti GCK, GCS dan MNS. Ciri tersendirinya ialah setiap unit keluar direka bentuk sebagai laci bebas. Alat suis keluar lebih menjimatkan ruang, lebih mudah diselenggara dan menyediakan lebih banyak litar keluar, walaupun pada umumnya lebih mahal. Apabila kerosakan berlaku dalam satu litar, hanya laci yang sepadan perlu ditarik keluar untuk pembaikan, dan unit ganti boleh diganti tanpa mengganggu bekalan kuasa, meninggalkan litar lain tidak terjejas. Alat suis voltan rendah MNS dihasilkan berdasarkan teknologi yang dipindahkan daripada ABB (Switzerland) dan menawarkan kelebihan seperti reka bentuk padat, kepelbagaian struktur yang kuat dan tahap modulariti yang tinggi.
| taip | Model Perwakilan | Ciri-ciri Struktur | Kelebihan Utama | Permohonan/Catatan |
| Jenis tetap | GGD | Struktur panel tetap, semua komponen elektrik dipasang dengan tetap di dalam kabinet, kepungan mempunyai slot pengudaraan di bahagian atas dan bawah, membentuk laluan pengudaraan semula jadi dari bawah ke atas. | Struktur teguh, kos rendah, penyelenggaraan mudah. | Sesuai untuk sistem pengagihan kuasa di loji kuasa, pencawang, perusahaan perindustrian dan perlombongan dengan arus operasi berkadar sehingga 3150A. |
| Jenis boleh ditarik balik (jenis laci) | GCK,GCS,MNS | Setiap litar keluar direka bentuk sebagai unit laci bebas yang boleh ditarik balik atau dimasukkan secara fleksibel. | Penjimatan ruang, penyelenggaraan mudah, berbilang litar keluar; apabila berlaku kerosakan, hanya laci yang rosak perlu ditarik keluar untuk dibaiki, dan unit ganti boleh diganti tanpa gangguan kuasa, meninggalkan litar lain tidak terjejas. | Kos yang agak tinggi. Jenis MNS dihasilkan di bawah pemindahan teknologi daripada ABB(Switzerland) dan menampilkan reka bentuk yang padat, kepelbagaian struktur yang kukuh dan tahap modulariti yang tinggi. |
Apakah Komponen Teras Dalaman dalam Alat Suis voltan Rendah?
Sistem suis voltan rendah yang lengkap biasanya merangkumi komponen berikut:
Lampiran:
Penutup biasanya diperbuat daripada plat keluli tergelek sejuk berkualiti tinggi atau keluli tahan karat, dibentuk melalui lenturan, kimpalan dan salutan serbuk. Ia menyediakan sokongan dan perlindungan mekanikal.
Sistem Bar Bas:
Sistem bar bas bagi alat suis voltan rendah termasuk bar bas utama dan bar bas cawangan. Bar bas utama berjalan melalui keseluruhan panel pengedaran voltan rendah dan bertanggungjawab untuk mengumpul dan mengagihkan jumlah arus, manakala bar bas cawangan membekalkan kuasa kepada setiap unit output.
Alat suis:
Komponen dalaman teras produk ini termasuk pemutus litar, suis putus sambungan, penyentuh, dsb., digunakan untuk kawalan dan perlindungan. Pemutus litar ialah komponen teras, menggabungkan pensuisan litar dan fungsi perlindungan kerosakan.
Peranti Perlindungan:
Peranti perlindungan dalam kabinet biasanya termasuk geganti beban lampau terma, fius dan peranti arus baki, memberikan pelbagai perlindungan terhadap beban lampau, litar pintas dan kebocoran.
Alat Pengukur dan Penunjuk:
Petak pengukur termasuk ammeter, voltmeter, pengawal faktor kuasa, lampu penunjuk, dsb., untuk pemantauan masa nyata status sistem.
Peralatan Pampasan:
Komponen ini biasanya termasuk bank kapasitor dan unit kawalan pensuisan mereka, yang digunakan untuk pampasan kuasa reaktif.
Parameter teknikal
| Parameter | Penerangan /Nilai Biasa |
| Voltan dan frekuensi terkadar | Biasanya AC 50Hz,380V/400V. |
| Nilai semasa | Arus busbar maksimum berjulat dari beberapa ratus ampere hingga beberapa ribu ampere. Contohnya: GGD sehingga 3150A, MNS sehingga 6300A. |
| Kapasiti membuat/pecah litar pintas yang dinilai | Paras semasa papan suis boleh mengganggu dengan selamat di bawah keadaan litar pintas, antara 15kA hingga 50kA. |
| Tahap perlindungan (kod IP) | Penilaian biasa:IP20 hingga IP54.Nombor lebih tinggi= perlindungan yang lebih baik.IP30 tipikal untuk lokasi dalaman biasa;persekitaran yang lebih keras mungkin memerlukan IP40 atau lebih tinggi. |
| Syarat perkhidmatan | Suhu ambien biasanya -5 ℃ hingga + 40 ℃, ketinggian ≤2000m, bebas daripada getaran teruk dan gas menghakis yang agresif. |
Bagaimana untuk memilih suis voltan rendah yang sesuai?
Kami memanggil kaedah pemilihan kaedah pemilihan "lima langkah":
Langkah 1: Tentukan parameter elektrik teras
Asas pemilihan alat suis voltan rendah adalah untuk mengesahkan parameter teknikal yang mesti dipenuhi oleh papan suis mengikut keperluan teknikal pelanggan. Mula-mula, sahkan voltan terkadar sistem (biasanya AC 380V/400V, 50Hz) dan arus undian. Arus undian hendaklah dikira berdasarkan jumlah beban semua peralatan elektrik, dengan margin 15%–20% dikhaskan untuk pengembangan masa hadapan. Kedua, keupayaan tahan litar pintas juga penunjuk keselamatan kritikal. Arus tahan masa singkat (Icw) papan suis dan arus tahan puncak terkadar (Ipk) mestilah lebih besar daripada arus litar pintas prospektif maksimum yang mungkin berlaku dalam sistem; jika tidak, letupan atau kebakaran boleh berlaku di bawah keadaan kerosakan.
Langkah 2: Menganalisis persekitaran perkhidmatan
Keadaan persekitaran secara langsung mempengaruhi keperluan perlindungan dan hayat perkhidmatan suis voltan rendah, kita perlu menyesuaikan gred perlindungan yang berbeza berdasarkan persekitaran operasi suis voltan rendah.
| Persekitaran / Keadaan | Perlindungan/Keperluan yang Disyorkan |
| Tempat dalaman yang bersih (cth., pejabat) | IP20 hingga IP30 biasanya mencukupi. |
| Bengkel industri am atau bilik elektrik | IP40 untuk mengelakkan kemasukan habuk. |
| Persekitaran lembap atau berdebu (cth., ruang bawah tanah, loji kimia) | Kepungan tertutup sepenuhnya dengan IP54 atau lebih tinggi adalah perlu. |
| Pemasangan luar | Ijazah perlindungan sekurang-kurangnya IP55, dengan ciri kalis hujan dan tahan UV tambahan. |
| Persekitaran suhu tinggi | Memerlukan kabinet dengan reka bentuk pelesapan haba yang sangat baik. |
| Kawasan pantai atau gas menghakis | Keluli tahan karat atau salutan anti-karat harus digunakan |
| Ketinggian melebihi 2000m | Prestasi penebat merosot, jadi pembetulan kelegaan atau pemilihan produk altitud tinggi diperlukan. |
Langkah 3: Padankan jenis beban dan keperluan fungsian
Beban yang berbeza memerlukan suis voltan rendah untuk mempunyai fungsi kawalan dan perlindungan yang berbeza. Untuk beban induktif seperti motor (cth., kipas dan pam di kilang), arus permulaan boleh mencapai 5-7 kali nilai undian. Litar hendaklah dipilih dengan beban lampau, kehilangan fasa, dan perlindungan rotor terkunci, bersama-sama dengan penyentuh dan geganti terma yang sesuai. Untuk beban rintangan seperti pencahayaan, suis voltan rendah jenis tetap dengan struktur ringkas dan prestasi kos tinggi adalah sesuai. Untuk pusat data, hospital dan tempat lain yang mempunyai keperluan yang sangat tinggi untuk kesinambungan bekalan kuasa, alat suis voltan rendah boleh tukar panas (boleh ditarik balik) harus digunakan, dilengkapi dengan suis pemindahan automatik (ATS) dan reka bentuk berlebihan. Bangunan pintar atau kilang moden disediakan dengan lebih baik oleh alat suis pintar yang menyokong meter pintar dan pemantauan dan kawalan jauh, membolehkan sambungan ke sistem pengurusan kuasa.
Langkah 4: Menilai operasi, penyelenggaraan dan pengembangan masa hadapan
Pemilihan harus meninggalkan ruang yang mencukupi untuk operasi jangka panjang dan pengubahsuaian masa depan. Jika keupayaan untuk menggantikan modul dengan cepat tanpa gangguan kuasa semasa kerosakan diingini, alat suis voltan rendah boleh ditarik balik (cabutan) harus diutamakan, kerana unit lacinya boleh dipasang masuk dan keluar secara berasingan. Pada masa yang sama, adalah dinasihatkan untuk menempah kira-kira 20% litar keluar ganti berdasarkan jumlah bilangan litar, untuk menampung penambahan peralatan masa hadapan. Jika belanjawan membenarkan dan ruang di tapak adalah sempit, alat suis voltan rendah jenis boleh ditarik balik juga merupakan pilihan yang lebih baik. Untuk aplikasi yang memerlukan pemerolehan data jauh, ramalan kerosakan dan penyelenggaraan berasaskan keadaan, alat suis keluar pintar dengan get laluan komunikasi dan perisian pemantauan hendaklah dikonfigurasikan. Tambahan pula, ketersediaan alat ganti dan keupayaan tindak balas perkhidmatan selepas jualan pembekal mesti dipertimbangkan.
Langkah 5: Seimbangkan kos kitaran hayat
Keputusan pemilihan tidak harus melihat hanya pada harga pembelian awal, tetapi harus menilai kos kitaran hayat (LCC), termasuk perolehan, pemasangan, operasi, penyelenggaraan, kehilangan masa henti dan kos tenaga. Jenama domestik (cth., Chint, Delixi, Changshu Switchgear) mempunyai daya saing harga yang kukuh – kos komponen utama selalunya 1/2 hingga 1/5 daripada jenama antarabangsa – dan menawarkan tindak balas perkhidmatan yang pantas, menjadikannya sesuai untuk projek yang prestasi kos diutamakan. Jenama antarabangsa (ABB, Schneider Electric, Siemens) mendahului dalam spesifikasi teknikal, mempunyai masa yang lebih lama antara kegagalan, dan memiliki ekosistem digital yang matang, menjadikannya sesuai untuk projek kritikal dengan keperluan kebolehpercayaan yang sangat tinggi. Mengejar harga rendah secara membabi buta boleh menyebabkan penggunaan kepingan logam yang lebih rendah, kapasiti litar pintas yang dikurangkan atau fungsi perlindungan yang dipermudahkan, mengakibatkan kerosakan yang kerap berlaku kemudian dan akhirnya kerugian ekonomi yang lebih besar. Oleh itu, penyelesaian kos efektif yang optimum harus dipilih sambil memenuhi keperluan keselamatan dan prestasi.
