Aplikasi Alat Suis Voltan Sederhana dalam Pusat Data dan Projek Tenaga Boleh Diperbaharui

Dua Industri, Satu Kebergantungan Bersama

Pusat data dan projek tenaga boleh diperbaharui nampaknya mempunyai sedikit persamaan. Satu ialah bangunan terkawal iklim yang dipenuhi dengan rak pelayan, di mana output utama adalah maklumat digital. Satu lagi ialah pemasangan luar yang luas terdedah kepada cuaca, di mana output utama adalah kuasa elektrik yang disalurkan ke dalam grid penghantaran.

Walau bagaimanapun, di bawah permukaan, mereka berkongsi pergantungan kritikal: suis voltan sederhana yang berfungsi dengan sempurna di bawah keadaan operasi yang dianggap luar biasa sedekad yang lalu. Kedua-dua industri telah berkembang pada kelajuan yang luar biasa. Kedua-duanya menghadapi tekanan hebat pada garis masa projek dan kos modal. Dan kedua-duanya semakin menentukan peralatan bebas SF₆—pusat data yang didorong oleh komitmen kemampanan korporat, projek tenaga boleh diperbaharui didorong oleh logik bahawa penjanaan bersih tidak seharusnya bergantung pada infrastruktur GWP tinggi.

Artikel ini mengkaji keperluan suis voltan sederhana kedua-dua sektor ini secara terperinci. Tumpuan adalah pada permintaan teknikal yang mendorong pemilihan peralatan, konfigurasi yang telah terbukti berkesan, dan keperluan dokumentasi dan pematuhan yang kini dianggap wajib oleh pasukan perolehan dalam kedua-dua industri.

Bahagian Satu: Pusat Data

Seni Bina Elektrik Pusat Data Moden

Pusat data skala besar pada asasnya adalah kemudahan penukaran elektrik. Kuasa tiba pada voltan tinggi atau sederhana dari grid utiliti, turun melalui beberapa peringkat transformasi, dan akhirnya mencapai rak pelayan pada voltan rendah dengan keperluan kebolehpercayaan yang luar biasa. Piawaian industri untuk masa aktif—lima sembilan, atau ketersediaan 99.999%—membenarkan lebih daripada lima minit masa henti setahun, termasuk semua penyelenggaraan yang dirancang.

Alat suis voltan sederhanaterletak di persimpangan kritikal antara bekalan utiliti dan rangkaian pengedaran dalaman pusat data. Dalam seni bina biasa, penyuap utiliti pada 10 kV hingga 36 kV memasuki pencawang di tapak kemudahan, di mana suis voltan sederhana menyediakan perlindungan penyuap masuk, perlindungan utama pengubah dan pensuisan bahagian bas. Hilir, alat suis voltan sederhana tambahan boleh menyediakan loji penyejuk besar, papan suis input UPS dan alat suis selari penjana untuk sistem kuasa sandaran.

Alat suis dalam seni bina ini mesti memenuhi beberapa kriteria yang menuntut secara serentak. Ia mestilah cukup padat untuk dimuatkan dalam tapak bangunan, iaitu hartanah yang mahal. Ia mesti cukup dipercayai bahawa campur tangan penyelenggaraan diukur dalam jam setiap dekad dan bukannya jam setahun. Dan ia mesti dapat disepadukan dengan sistem pengurusan bangunan pusat data dan platform pemantauan kuasa, menyediakan data masa nyata mengenai kedudukan suis, peristiwa perlindungan dan keadaan peralatan.

Mengapa Pemutus Litar Vakum Adalah Standard

Pemutus litar vakum telah menjadi pilihan lalai untuk pensuisan voltan sederhana di pusat data atas sebab teknikal dan operasi.

Secara teknikalnya, pencelah vakum memadamkan arka di dalam sampul seramik tertutup di mana tiada apa-apa untuk dibakar, tiada apa-apa untuk merendahkan dan tiada apa-apa untuk bocor. Ketiadaan gas bermakna ketiadaan penyelenggaraan berkaitan gas. Bagi pengendali pusat data dengan kemudahan yang mungkin berjalan selama lima belas tahun tanpa penutupan besar, sebarang peralatan yang memerlukan perhatian berkala adalah liabiliti. Pemutus litar vakum dengan mekanisme pengendalian kelas M2 yang dinilai untuk 10,000 operasi mekanikal boleh berfungsi sepanjang hayat kemudahan tanpa campur tangan penyelenggaraan tunggal pada pencelah itu sendiri.

Secara operasi, pemutus litar vakum sangat sesuai dengan profil beban pusat data. Beban pusat data agak mantap—pelayan tidak berhenti dan bermula seperti motor industri—yang bermaksud ketahanan elektrik pemutus jarang diuji dengan gangguan kerosakan yang kerap. Keperluan operasi utama ialah pensuisan yang boleh dipercayai semasa pemindahan yang dirancang antara sumber utiliti dan penjana, yang menuntut secara mekanikal tetapi mudah secara elektrik. Mekanisme spring tenaga tersimpan yang direka dengan baik boleh melaksanakan fungsi ini secara konsisten selama beberapa dekad.

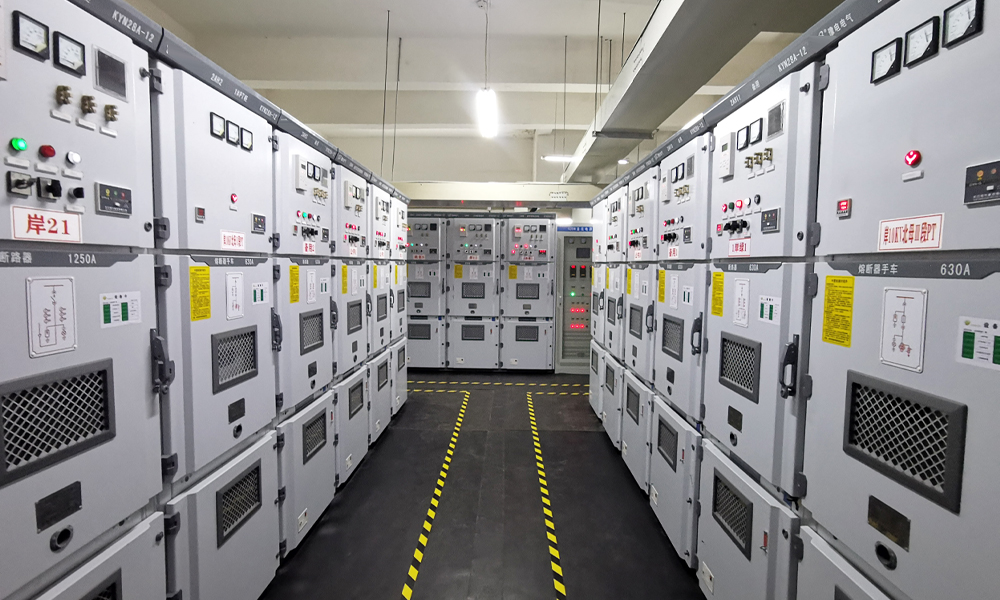

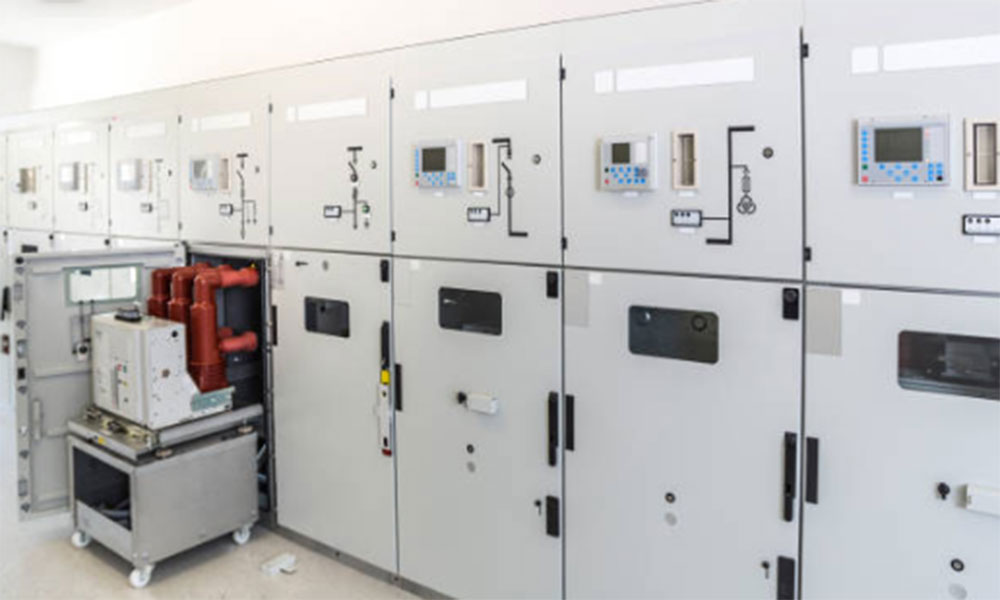

Konfigurasi boleh ditarik balik yang digunakan dalam suis bersalut logam seperti siri KYN28 atau KYN61 menawarkan kelebihan lain untuk pusat data: pemutus boleh dikeluarkan untuk ujian atau kedudukan terpencil untuk pemeriksaan tanpa menyahtenagakan keseluruhan bas. Dalam kemudahan di mana kos masa henti boleh melebihi $100,000 seminit, ciri kebolehselenggaraan ini sahaja boleh mewajarkan spesifikasi gear suis.

Anjakan kepada SF₆-Free dalam Sektor Pusat Data

Pengendali pusat data telah menjadi sebahagian daripada penyokong paling berpengaruh untuk suis bebas SF₆, dan motivasi mereka bukan terutamanya pematuhan peraturan. Kebanyakan pengendali terbesar—termasuk penyedia awan skala besar—telah membuat komitmen awam untuk mencapai neutraliti karbon atau pelepasan sifar bersih dalam dekad ini. SF₆, dengan potensi pemanasan globalnya 24,300 kali ganda daripada CO₂, merupakan percanggahan langsung kepada komitmen tersebut jika ia terdapat dalam infrastruktur elektrik setiap kemudahan baharu.

Satu panel RMU atau GIS voltan sederhana yang mengandungi beberapa kilogram SF₆ tidak, dengan sendirinya, tidak mewakili sebahagian besar jejak karbon pusat data. Tetapi pengendali besar membina berpuluh-puluh kemudahan setiap tahun, setiap satu mengandungi berbilang panel suis. Inventori SF₆ terkumpul merentas portfolio global boleh diukur dalam tan. Kadar kebocoran adalah rendah tetapi bukan sifar, dan jangka hayat atmosfera SF₆ bermakna setiap gram yang dipancarkan kekal di atmosfera selama lebih tiga ribu tahun.

Inilah sebabnya mengapa spesifikasi tender pusat data kini secara rutin memasukkan "bebas SF₆" sebagai keperluan mandatori untukalat suis voltan sederhana. Keperluan itu muncul bukan sahaja di pasaran Eropah, di mana Peraturan F-gas EU menyediakan rangka kerja undang-undang, tetapi di Amerika Utara dan Asia-Pasifik juga. Bagi pengeluar suis, pasaran pusat data telah menjadi pemacu komersial yang berkuasa bagi pembangunan produk bebas SF₆—mungkin yang paling berkuasa di luar sektor utiliti.

COTENELE membekalkan unit utama gelang bebas SF₆ 24 kV dan panel pemutus litar vakum kepada projek pusat data, dengan penebat udara kering dan pensijilan ujian jenis kepada IEC 62271-200. Tangki keluli tahan karat yang dimeterai untuk hayat menghapuskan pemantauan gas, pengisian semula dan pemulihan akhir hayat daripada prosedur operasi kemudahan. Bagi pengendali pusat data, ini bermakna kurang satu sistem untuk dijejaki, kurang satu kontrak penyelenggaraan untuk diurus dan kurang satu item untuk dijelaskan dalam audit ESG.

Bahagian Kedua: Projek Tenaga Boleh Diperbaharui

Rangkaian Pengumpul Ladang Angin

Ladang angin memberikan persekitaran elektrik yang berbeza secara asasnya daripada pusat data atau kilang perindustrian. Penjana turbin angin individu, biasanya dinilai dari 2 MW hingga 8 MW setiap satu, bertaburan di kawasan geografi yang mungkin menjangkau puluhan kilometer persegi. Setiap turbin menjana pada voltan rendah—biasanya 690 V atau 1000 V—dan melangkah sehingga voltan sederhana melalui pengubah yang dipasang pada pad di dasar menara. Kabel voltan sederhana, biasanya pada 33 kV atau 36 kV, berjalan dari setiap turbin ke pencawang pengumpul pusat di mana kuasa diagregatkan dan dinaikkan semula untuk penghantaran.

Alat suis dalam pencawang pemungut mesti mengendalikan gabungan tugas yang tidak boleh ditiru oleh aplikasi lain. Pemutus litar yang melindungi setiap penyuap pengumpul mengalami operasi pensuisan yang kerap apabila turbin bermula dan berhenti sebagai tindak balas kepada keadaan angin. Sumbangan arus kerosakan daripada turbin angin berasaskan penyongsang pada asasnya berbeza daripada arus kerosakan mesin segerak—magnitud yang lebih rendah, lebih cepat reput, dan kadangkala sukar bagi geganti perlindungan konvensional untuk membezakan daripada arus beban biasa. Dan pencawang itu sendiri selalunya berada di lokasi terpencil di mana lawatan penyelenggaraan adalah mahal, bergantung kepada cuaca, dan kadangkala mustahil untuk berminggu-minggu semasa musim sejuk.

Pemutus litar vakum sangat sesuai untuk persekitaran ini. Ketahanan mekanikal yang tinggi bagi VCB moden menampung penukaran yang kerap tanpa degradasi sentuhan. Penyalah vakum tidak menghiraukan punca arus kerosakan yang mesti diganggu—sama ada ia datang daripada penjana segerak atau sumber berasaskan penyongsang, fizik pelindapkejutan arka adalah sama. Dan pembinaan VCB moden yang dimeterai seumur hidup bermakna tiada apa-apa untuk juruteknik penyelenggaraan untuk memeriksa di dalam pencelah, walaupun mereka boleh sampai ke tapak.

PV Solar dan Sistem Penyimpanan Tenaga

Pemasangan fotovoltaik suria berskala utiliti berkongsi beberapa ciri dengan ladang angin—penjanaan berasaskan penyongsang, serakan geografi, penukaran kerap sebagai perubahan sinaran—tetapi menambah kerumitannya sendiri. Loji solar biasanya beroperasi pada voltan yang lebih rendah daripada ladang angin: sistem pengumpulan voltan sederhana mungkin 12 kV atau 24 kV berbanding 33 kV atau 36 kV. Bahagian DC loji, daripada modul melalui kotak penggabung ke input penyongsang, beroperasi pada voltan sehingga 1500 V DC dan memerlukan set peralatan perlindungan dan pengasingan yang berasingan sepenuhnya.

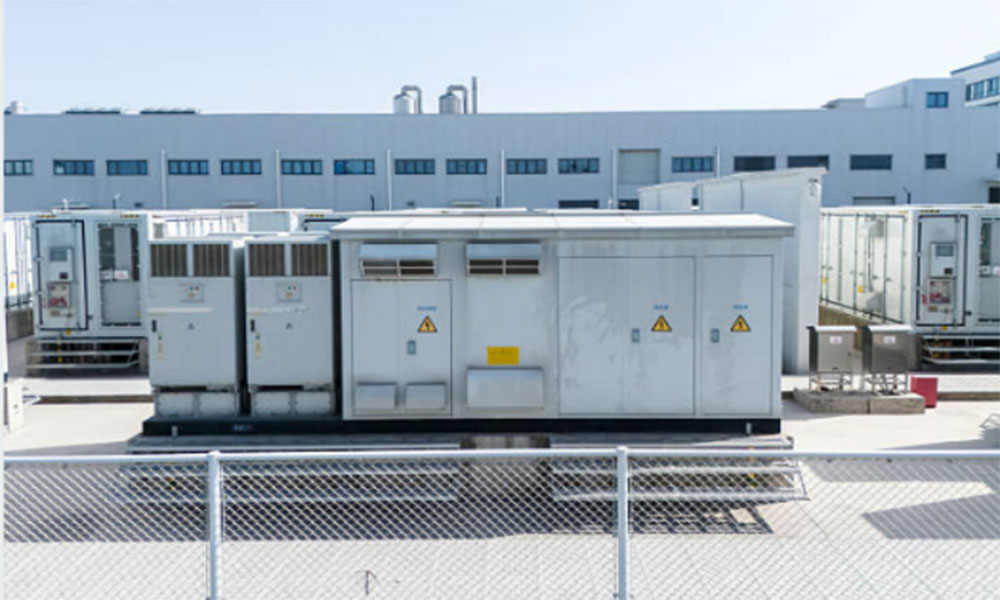

Lokasi bersama sistem storan tenaga bateri yang semakin meningkat dengan penjanaan suria menambah satu lagi lapisan keperluan suis. Sistem storan tenaga bateri boleh mengecas dari grid atau dari tatasusunan suria dan menyahcas kembali ke grid mengikut keperluan, yang bermaksud alat suis voltan sederhana pada titik saling sambungan mesti mengendalikan aliran kuasa dua arah. Tetapan perlindungan mesti mengambil kira sumbangan arus kerosakan daripada penyongsang bateri, yang boleh menjadi besar dan cepat meningkat. Dan tugas pensuisan pada pemutus meningkat lagi, dengan beberapa kitaran cas-nyahcas setiap hari menambah kiraan operasi mekanikal.

Lapisan Pematuhan dan Dokumentasi

Projek tenaga boleh diperbaharui, terutamanya yang dibangunkan oleh pengeluar tenaga bebas antarabangsa atau dibiayai oleh bank pembangunan pelbagai hala, kini membawa keperluan dokumentasi yang menyaingi tender utiliti. Pakej suis voltan sederhana untuk ladang angin atau loji solar lazimnya memerlukan sijil ujian jenis IEC untuk setiap pemutus litar dan RMU, laporan ujian rutin dari kilang, pengisytiharan pematuhan kepada peraturan alam sekitar yang berkenaan dan senarai rujukan yang menunjukkan penghantaran terdahulu peralatan serupa.

Alasannya mudah: pembiayaan projek. Pemberi pinjaman dan pelabur yang menyediakan modal untuk projek tenaga boleh diperbaharui menjalankan usaha wajar teknikal pada setiap pakej peralatan utama. Jika pembekal suis tidak dapat menyediakan dokumentasi lengkap, projek mungkin menghadapi kelewatan dalam mencapai penutupan kewangan. Ini adalah risiko yang perlu diambil serius oleh pembangun.

COTENELE membekalkan suis voltan sederhana kepada projek tenaga boleh diperbaharui dengan pakej dokumentasi lengkap yang disertakan sebagai standard. Sijil ujian jenis, laporan ujian rutin dan pengisytiharan pematuhan disediakan pada peringkat tender, bukan selepas pesanan. Untuk projek di Eropah, ini termasuk dokumentasi yang menunjukkan pematuhan dengan Peraturan F-gas EU. Untuk projek di wilayah lain, pakej ini disesuaikan dengan keperluan tempatan.

Pertindihan Teknologi: Perkara yang Kedua-dua Sektor Perlukan

Walaupun terdapat perbezaannya, pusat data dan projek tenaga boleh diperbaharui bertumpu pada set keperluan suis yang sama. Mengenal pasti pertindihan ini membantu menjelaskan sebab teknologi dan konfigurasi tertentu telah menjadi dominan di kedua-dua pasaran.

Jejak yang padat. Pusat data menilai setiap meter persegi ruang putih. Pencawang pengumpul tenaga boleh diperbaharui selalunya berada di darat dengan kawasan yang terhad. Kedua-dua sektor menentukan gear suis yang meminimumkan jejak fizikal tanpa menjejaskan akses untuk penyelenggaraan. Ini adalah salah satu sebab alat suis boleh ditarik balik berpakaian logam dan RMU bebas SF₆ telah mendapat bahagian—mereka membungkus fungsi yang besar ke dalam sampul surat yang padat.

Kebolehpercayaan tanpa penyelenggaraan yang kerap. Pusat data tidak mampu membayar masa henti. Ladang angin tidak mampu menghantar juruteknik ke pencawang terpencil setiap bulan. Pemutus litar vakum dengan pencelah yang dimeterai untuk hayat dan RMU dengan tangki gas yang dimeterai menangani keperluan ini secara langsung.

Bebas SF₆ sebagai garis dasar. Untuk pusat data, pemacu adalah komitmen kemampanan korporat. Bagi projek tenaga boleh diperbaharui, pemacu adalah ketidaksesuaian penggunaan gas GWP tinggi dalam infrastruktur yang wujud untuk menghasilkan tenaga bersih. Kedua-duanya mencapai keperluan spesifikasi yang sama.

Penyepaduan digital. Pusat data adalah pengguna awal alat suis pintar dengan komunikasi IEC 61850, didorong oleh keperluan untuk menyepadukan pemantauan elektrik ke dalam sistem pengurusan bangunan. Projek tenaga boleh diperbaharui mengikuti dengan pantas, didorong oleh keperluan untuk pemantauan jauh ke atas tapak tanpa pemandu. Dalam kedua-dua kes, perkakas suis yang boleh melaporkan keadaannya sendiri, operasi pensuisan log, dan memberikan amaran awal tentang masalah pembangunan mengurangkan kos dan risiko operasi.

Dokumentasi lengkap. Kedua-dua sektor dikuasai oleh pembeli yang canggih—pengendali pusat data hiperskala, pemaju tenaga boleh diperbaharui antarabangsa, dana infrastruktur—yang menganggap dokumentasi sebagai keperluan penjaga pintu. Sekiranya kertas kerja tidak lengkap, peralatan tidak dipertimbangkan. Ini memihak kepada pengeluar yang telah melabur dalam ujian jenis pihak ketiga dan yang mengekalkan sistem dokumentasi yang teratur.

Memilih Switchgear untuk Aplikasi Ini: Pertimbangan Praktikal

Bagi jurutera projek dan pasukan perolehan yang bekerja dalam mana-mana sektor, beberapa pertimbangan praktikal harus membimbing pemilihan gear suis.

Mulakan dengan tahap voltan dan kerosakan, tetapi jangan berhenti di situ. Voltan terkadar dan kapasiti pemutus litar pintas adalah kriteria kemasukan minimum. Di luar mereka, nilaikan ketahanan mekanikal, keperluan penyelenggaraan sepanjang hayat projek, dan ketersediaan sokongan perkhidmatan tempatan.

Sahkan ujian jenis untuk konfigurasi khusus. Pengilang mungkin telah menguji jenis modul standard tetapi bukan gabungan khusus modul yang diperlukan untuk rajah satu baris anda. Sahkan bahawa konfigurasi yang tepat telah diuji, atau bahawa pengilang boleh memberikan justifikasi kejuruteraan untuk melanjutkan liputan ujian jenis.

Tanya tentang dokumentasi sebelum pesanan dibuat. Jika pembekal tidak dapat menyediakan sijil ujian jenis, templat laporan ujian rutin dan pengisytiharan pematuhan pada peringkat tender, mereka tidak mungkin menghasilkannya dengan segera selepas pesanan. Kelewatan dokumentasi boleh menahan pembiayaan dan pentauliahan projek, dan masa untuk mengetahuinya adalah sebelum pemberian kontrak.

Pertimbangkan jumlah kos kitaran hayat, bukan hanya harga pembelian. Untuk pusat data dengan jangka hayat reka bentuk selama 15 tahun, kos bagi satu gangguan yang tidak dirancang mengurangkan sebarang perbezaan dalam harga pembelian suis. Untuk ladang angin dengan 50 turbin yang tersebar merentasi banjaran gunung, kos menghantar juruteknik untuk memeriksa pemutus mengurangkan penjimatan daripada memilih produk dengan spesifikasi yang lebih rendah. Alat suis adalah sebahagian kecil daripada jumlah kos modal projek tetapi sebahagian besar daripada peralatan yang boleh menyebabkan kegagalan bencana. Ini bukan tempat untuk mengoptimumkan harga permulaan yang paling rendah.

Kesimpulan

Pusat data dan projek tenaga boleh diperbaharui mewakili dua daripada segmen pasaran suis voltan sederhana global yang paling pesat berkembang. Ia juga merupakan segmen di mana peralihan kepada peralatan yang mampan, bersepadu secara digital, bebas SF₆ sedang berkembang paling pesat.

Teknologi suis yang melayani pasaran ini dengan baik—gangguan vakum, udara kering dan penebat pepejal, konfigurasi boleh ditarik balik dengan ketahanan mekanikal yang tinggi, pemantauan keadaan bersepadu dengan komunikasi IEC 61850—adalah teknologi yang sama yang akan mentakrifkan industri suis yang lebih luas sepanjang dekad akan datang. Pelajaran yang dipelajari dalam pusat data dan aplikasi tenaga boleh diperbaharui membentuk pembangunan produk merentas semua segmen pasaran.

Bagi COTENELE, melayani sektor ini bermakna menyediakan RMU bebas SF₆ 24 kV dan panel pemutus litar vakum yang diuji jenis, dokumentasi lengkap dan dalam pengeluaran bersiri. Ini bermakna memahami bahawa pasukan perolehan pusat data dan pembangun ladang angin bercakap bahasa teknikal yang berbeza tetapi mempunyai keperluan asas yang sama: peralatan yang berfungsi dengan pasti selama beberapa dekad, dengan campur tangan yang minimum dan tanpa liabiliti alam sekitar yang dilampirkan. Rangkaian produk dan sistem dokumentasi kami dibina dengan sewajarnya.
