Alat Suis Voltan Sederhana Bersalut Logam Dalaman 11KV
Cotenele ialah sebuah kilang panel elektrik pembuatan yang terletak di bandar Wenzhou di China, kami menyediakan kyn28-12 siri 11KV Dalaman Logam Berpakaian Voltan Sederhana Switchgear dan komponen teras dalaman seperti pemutus litar vakum, suis pemutus beban, pengubah arus dan pengubah voltan ect di dalamnya, produk elektrik kami telah dieksport ke banyak negara, dan pelanggan kami secara meluas di luar negara, dan mereka dieksport ke seluruh negara dan di seluruh negara.
Cotenele ialah pembekal utama untuk kyn28-12 series 11KV Indoor Metal Clad Medium Voltage Switchgear di China, gear suis voltan sederhana ini biasanya dikenali sebagai panel "drawout" atau "withdrawable", direka untuk pengagihan kuasa yang selamat dan fleksibel. Ciri penentunya ialah trak pemutus litar boleh tanggal yang boleh digulung ke kedudukan "servis" atau "ujian/terpencil", membolehkan penggantian dan penyelenggaraan pantas tanpa menyahtenagakan keseluruhan pemasangan.
Pembinaan tertutup logam yang teguh, petak partition (pemutus, bar bas, kabel dan bilik instrumen), dan interlock mekanikal mandatori (fungsi perlindungan lima) memastikan keselamatan operasi yang tinggi. Unit ini digunakan secara meluas dalam rangkaian pengedaran primer dan sekunder pencawang kuasa, loji perindustrian (keluli, petrokimia, perlombongan), bangunan komersial, pusat data dan pemasangan tenaga boleh diperbaharui seperti ladang solar dan taman angin. Mereka mematuhi piawaian antarabangsa IEC 62271‑200, dan dan standard kebangsaan GB/T 3906, dan DL.
Model Produk
Parameter teknikal utama
| ltem | Unit | Parameter Teknikal | |
| Voltan terkadar | KV | 3.6.7.2.12 | |
| Kekerapan dinilai | Hz | 50 | |
| Arus terkadar pemutus litar | A | 630、1250、1600、2000、2500、3150 | |
| Arus terkadar bagi alat suis | A | 630、1250、1600、2000、2500、3150 | |
| Dinilai tahan masa singkat semasa(4S) | KA | 20、25、31.5、40 | |
| Puncak ternilai menahan arus (puncak) | KA | 50, 63, 80, 100 | |
| Arus pemutus litar pintas yang dinilai | KA | 20、25、31.5、40 | |
| Arus penutupan litar pintas yang dinilai (puncak) | KA | 50, 63, 80, 100 | |
| Tahap penebat yang dinilai Kekerapan kuasa 1 minit menahan voltan |
Fasa ke fasa, Fasa ke tanah |
KV | 24, 32, 42 |
| Antara kenalan terbuka | KV | 24, 32, 42 | |
| Dorongan kilat Menahan voltan (nilai puncak) |
Fasa ke fasa, Fasa ke tanah |
KV | 40, 60, 75 |
| Antara kenalan terbuka | KV | 46, 70, 85 | |
| Gred perlindungan | Cangkerangnya ialah IP4X, dan apabila pintu bilik petak dan pemutus litar dibuka, ia adalah IP2X. | ||
Keadaan kerja
1. Suhu udara ambien: maksimum +40 °C, minimum –15 °C.
2. Kelembapan relatif: purata harian ≤95 % dengan tekanan wap air purata harian yang sepadan tidak melebihi 2.2 KPa; purata bulanan ≤90 % dengan purata bulanan tekanan wap air yang sepadan tidak melebihi 1.8 KPa.
3. Ketinggian: tidak melebihi 1000 m dari aras laut.
4. Keamatan seismik: tidak lebih besar daripada Magnitud 8.
5. Udara di sekeliling hendaklah bebas daripada pencemaran ketara oleh gas menghakis atau mudah terbakar, wap air, atau agen yang serupa.
6. Tapak pemasangan hendaklah bebas daripada getaran yang teruk.
7. Jika keadaan operasi melebihi had biasa yang dinyatakan dalam GB3906, pengguna dan syarikat kami hendaklah sama-sama bersetuju dengan peruntukan yang diperlukan melalui perundingan.
Apakah Alat Suis Tertutup Logam Keluaran?
Alat Suis Voltan Sederhana Bersalut Logam Dalaman KYN28-12 11KV ialah peranti elektrik yang trak pemutus litar dipasang di bahagian tengah alat suis. Seluruh kandang dibahagikan kepada empat petak bebas oleh sekatan logam:
1. Petak Pemutus (tengah):Menempatkan trak pemutus litar vakum (cth., VS1 atau VD4). Trak mempunyai tiga kedudukan: Servis, Ujian/Pengasingan dan Dikeluarkan. Ia boleh dimasukkan/keluar dengan mudah, membolehkan penyelenggaraan yang mudah-Menggantikan pemutus tidak memerlukan penyahtenagaan keseluruhan panel.
2. Petak Busbar:Terletak di bahagian atas belakang. Mengandungi bar bas utama dan bar bas cawangan yang menyambungkan berbilang panel suis.
3. Petak Kabel:Terletak di bahagian bawah belakang. Digunakan untuk menyambungkan kabel keluar, penangkap lonjakan, dan suis pembumian.
4. Petak (Instrumen) voltan rendah:Terletak di bahagian atas hadapan. Geganti perlindungan rumah (berasaskan komputer mikro), instrumen, lampu penunjuk dan komponen sekunder lain.
Tetingkap pemerhatian:Setiap petak dipisahkan sepenuhnya oleh sekatan logam yang dibumikan, dengan berkesan menghalang kerosakan arka dalaman dalam satu petak daripada menjejaskan petak bersebelahan. Panel hadapan mempunyai tingkap pemerhatian untuk melihat kedudukan trak dan status hubungan pengasingan.
| Komponen | Model Biasa | Fungsi |
| Pemutus litar vakum | VS1,VD4 | Buat/putuskan beban biasa dan arus litar pintas |
| Suis pembumian | JN15-12 | Dekatkan dengan bumi bahagian kabel semasa penyelenggaraan untuk keselamatan kakitangan |
| Pengubah arus | LZZBJ9-10 | Ukur arus, berikan isyarat untuk perlindungan |
| Pengubah voltan | JDZ(J)10 | Menyediakan isyarat voltan dan kuasa kawalan |
| Penangkap lonjakan | HY5WZ-17/45 | Hadkan kilat dan suis voltan lampau |
| Geganti perlindungan berasaskan mikrokomputer | cth., siri RCS-9600 | Arus lebih, segera, perlindungan kerosakan bumi |
Konfigurasi Komponen Utama
Apakah Kelebihan Alat Suis Tertutup Logam Boleh Tarik KYN28-12?
1. Kebolehpercayaan yang tinggi:Pembinaan bersalut logam dengan keupayaan menahan arka dalaman yang kuat, memastikan keselamatan.
2. Penyelenggaraan yang mudah:Reka bentuk boleh ditarik balik – penggantian pemutus hanya mengambil masa beberapa minit, dengan ketara mengurangkan masa gangguan.
3. Saling lima pencegahan:Saling kunci mekanikal/elektrik menghalang lima jenis salah operasi (cth., tiada suis pemutus beban, tiada kemasukan secara tidak sengaja ke dalam petak hidup).
4. Penyeragaman tinggi:Pengeluaran matang oleh banyak pengeluar domestik, pertukaran alat ganti yang baik, kos perolehan dan penyelenggaraan yang rendah.
5. Konfigurasi fleksibel:Boleh dipasang sebagai panel masuk, keluar, pemeteran, PT, bus-tie, dsb., menyesuaikan diri dengan pelbagai skema sambungan utama.
| Ciri | KYN28-12(boleh ditarik balik) | XGN2-12(tetap) | HXGN-12(unit utama cincin) |
| Jenis pemutus | Boleh ditarik balik (trak) | Dipasang tetap | Suis pemutus beban +gabungan fius |
| Kemudahan penyelenggaraan | Cemerlang | miskin | Sederhana |
| Kapasiti pecah | Tinggi (sehingga 40kA) | Sederhana | Rendah (perlindungan fius) |
| Saiz | Lebih besar | Lebih besar | Kecil |
| kos | Sederhana | Lebih rendah | rendah |
| Aplikasi biasa | Pengedaran utama, kapasiti tinggi | Retrofits, keperluan rendah | Pengedaran pengguna akhir, kapasiti kecil |
KYN28-12 Keluaran Alat Suis Tertutup Logam VS Alat suis lain

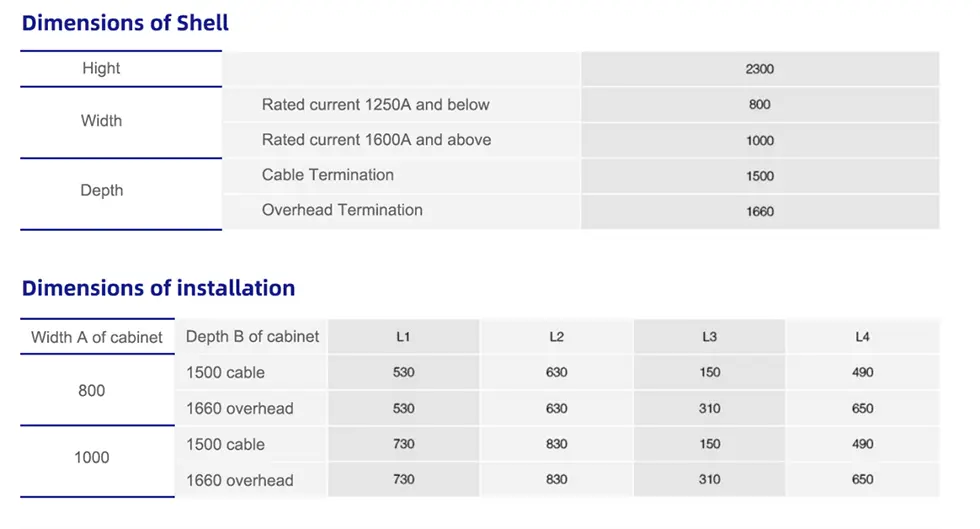

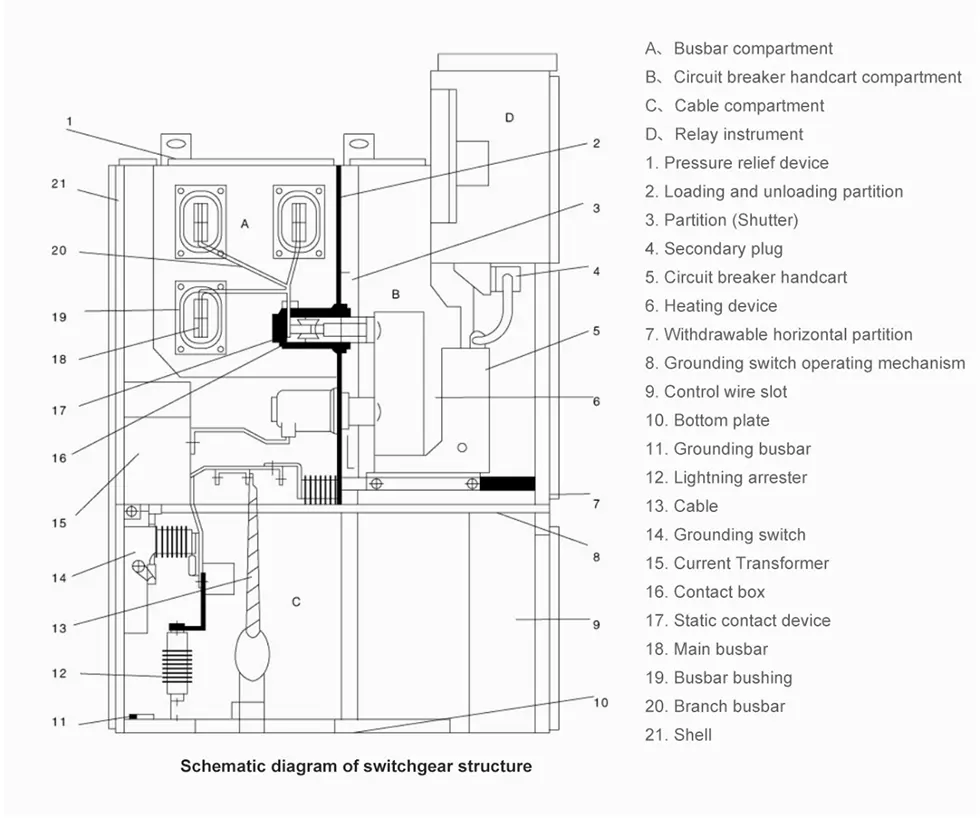

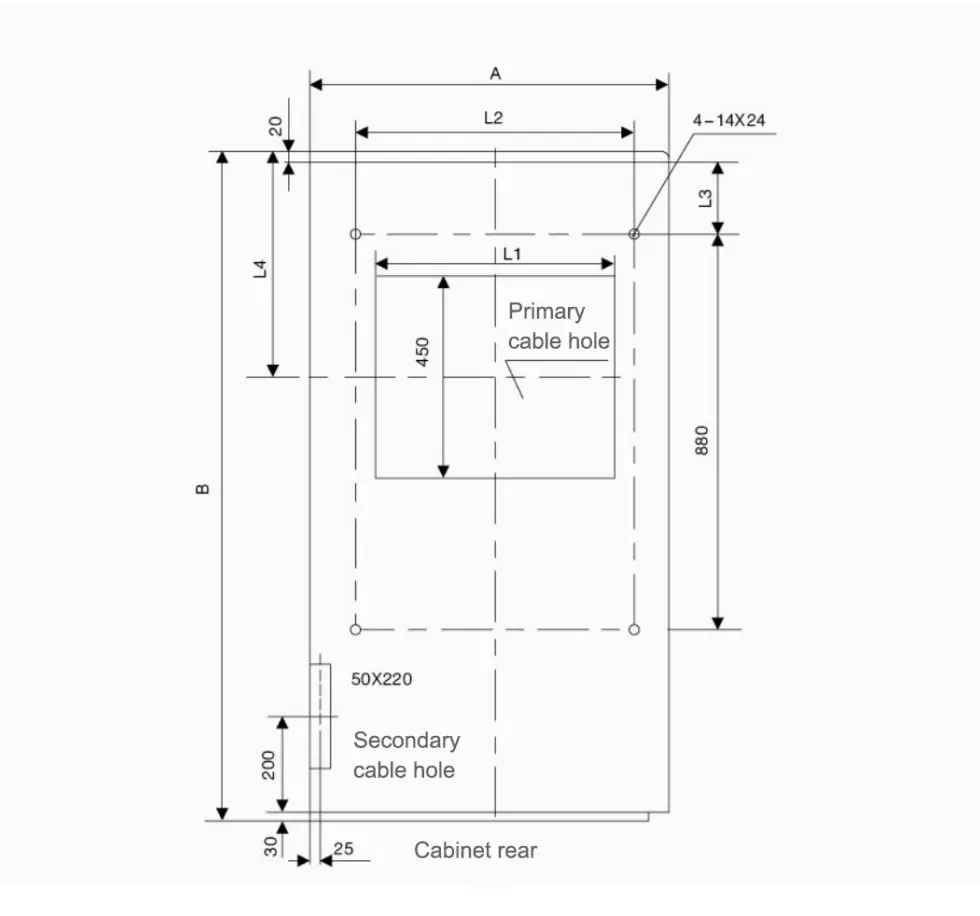

Gambar rajah skema struktur dan pemasangan suis

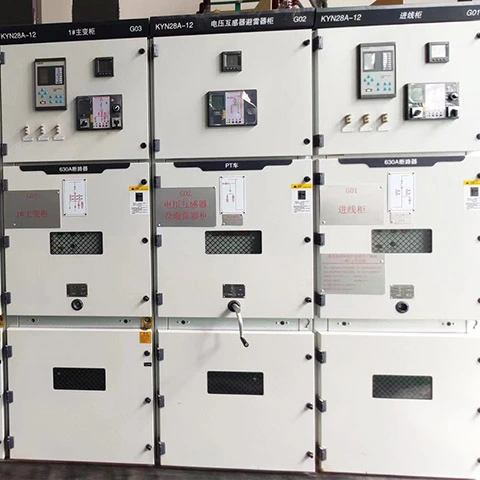

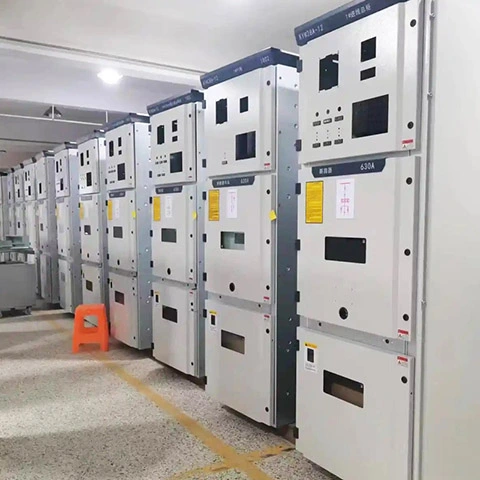

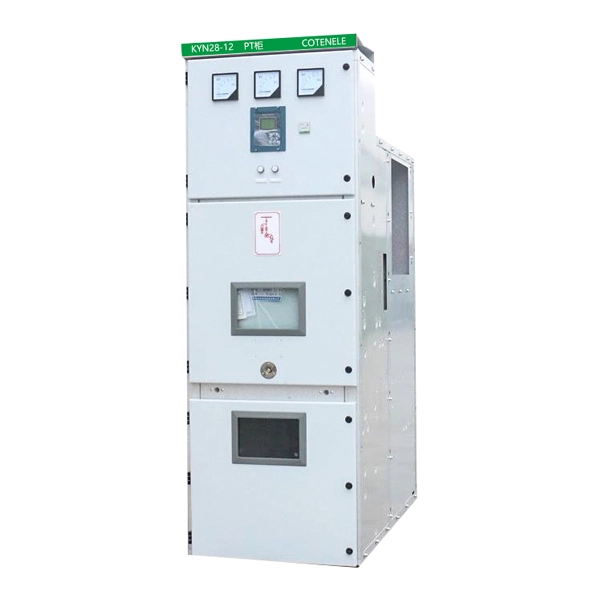

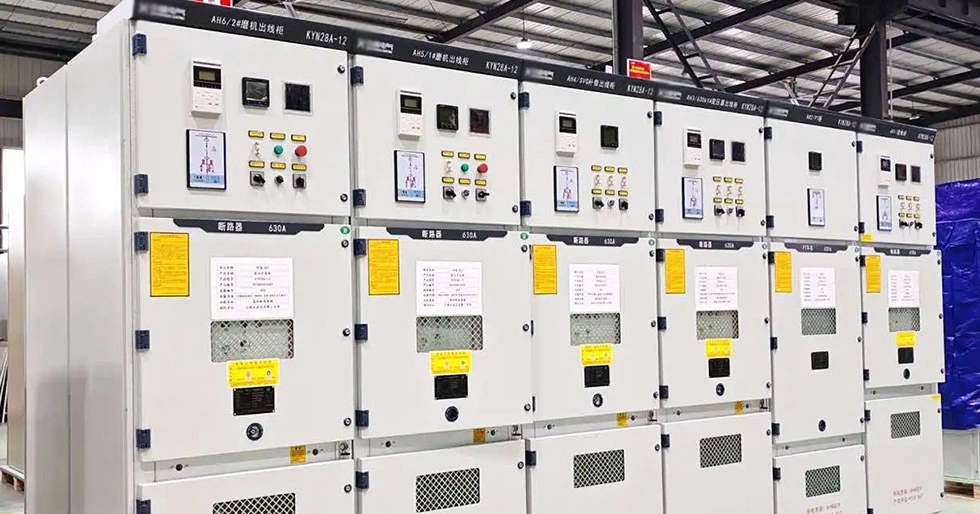

Produk menunjukkan
