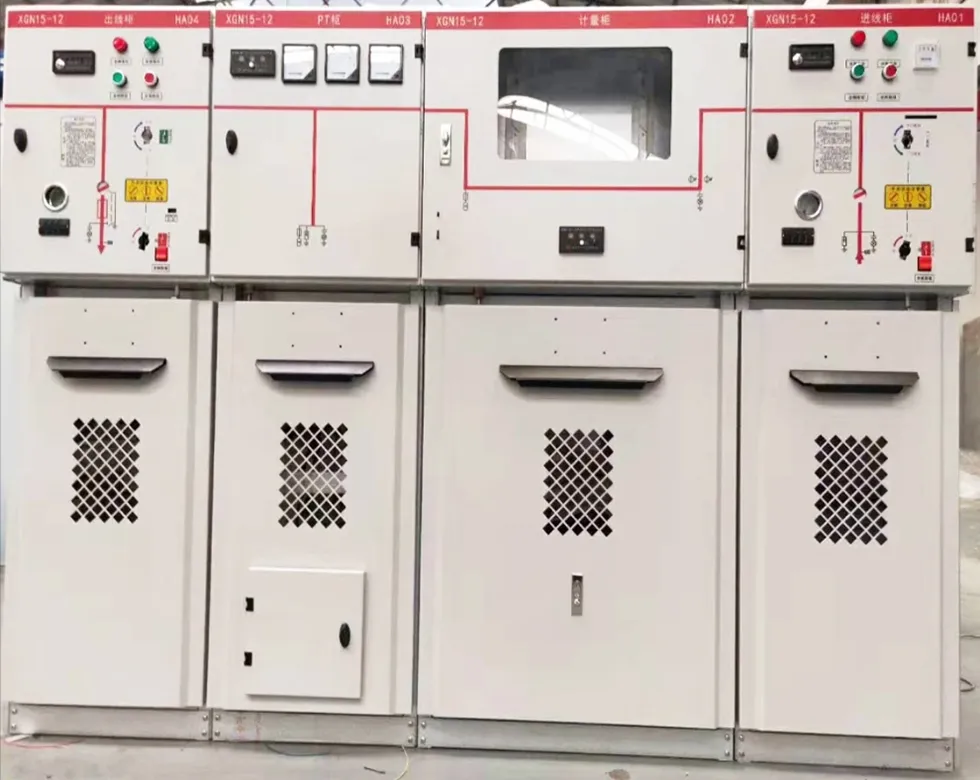

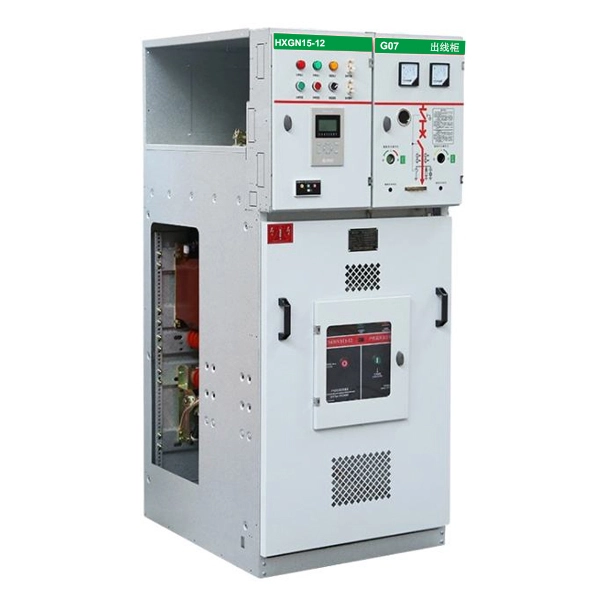

Panel MV Unit Utama Gelang Voltan Sederhana 11KV

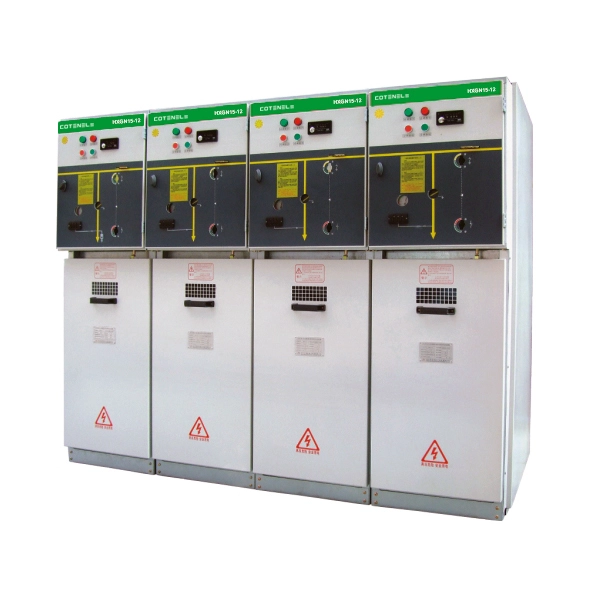

Cotenele ialah salah satu pengeluar terpenting untuk RMU di China, unit utama cincin kompak HXGN15-12 yang dikeluarkan oleh kami sangat popular di pasaran. Panel MV Unit Utama Cincin Voltan Sederhana HXGN15-15-12 11KV ialah unit utama cincin bertutup logam jenis tetap, yang biasanya digunakan untuk sistem kuasa 5 1 kV 1,0 kV, yang biasanya digunakan untuk tiga fasa. RMU HXGN15-12 ini mempunyai ciri pembinaan modular dengan bar bas dan petak suis yang berasingan serta mekanisme pengatup yang mengasingkan suis apabila suis pemutus beban dibuka, ini akan memastikan penyelenggaraan yang selamat. Suis beban jenis puffer menawarkan gangguan yang boleh dipercayai, manakala mekanisme pengendalian (manual atau dipacu motor) termasuk interlock "lima-pencegahan" komprehensif. Susunan tiga fasa depan-ke-belakangnya meminimumkan jejak. Komponen mudah diganti, dan unit tidak menimbulkan risiko kebakaran atau letupan. Ia sesuai untuk rangkaian gelang dan aplikasi terminal, termasuk pencawang padat.

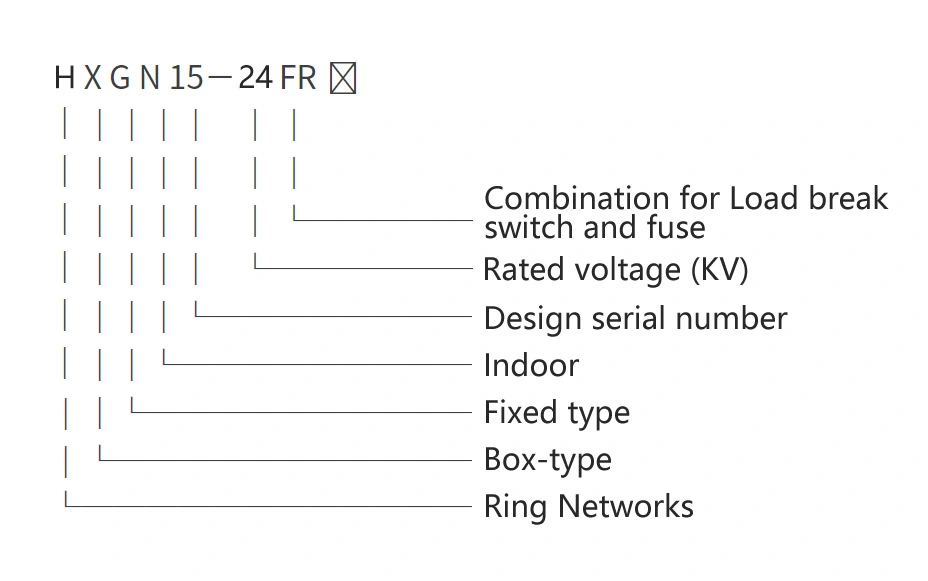

Model dan makna

Parameter teknikal utama

Parameter teknikal utama RMU

Parameter pengubah perlindungan fius

Keadaan kerja

1.Suhu persekitaran:-25℃~ +40℃;

2. Ketinggian:Tidak melebihi 1000m di atas paras laut:

3. Kelembapan ambien:Purata RH harian ≤ 95%: Purata RH bulanan ≤ 90%

4. Tekanan wap air:Purata harian RH≤ 2.2kPa; Purata bulanan RH≤ 1.8kPa;

5. Persekitaran ambien:tiada kebakaran, bahaya letupan, pencemaran serius, kakisan kimia dan tempat getaran yang teruk

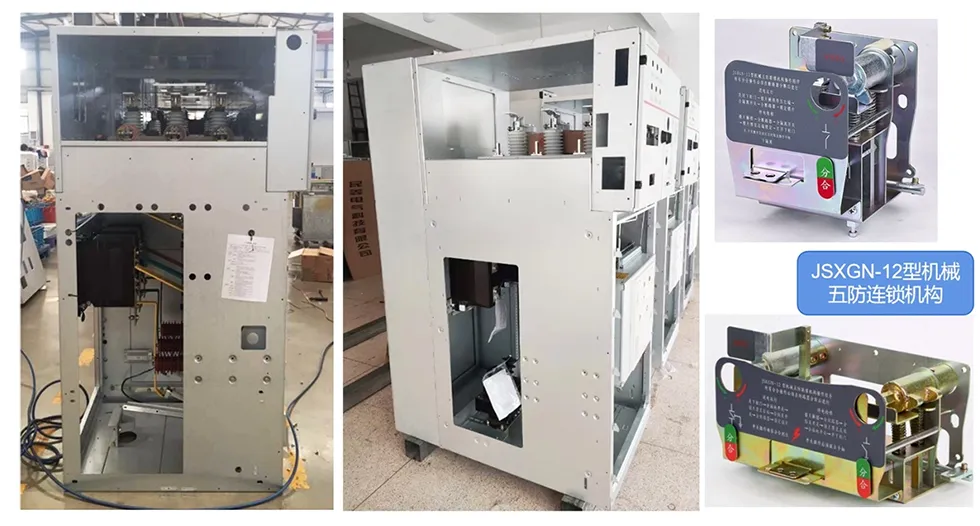

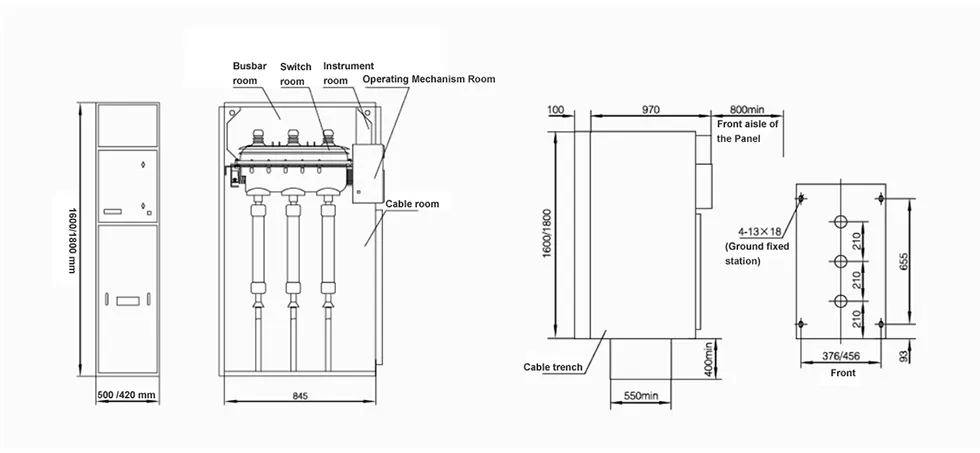

Struktur Produk

Panel MV Unit Utama Gelang Voltan Sederhana HXGN15-12 11KV menggunakan struktur kepungan tetap tertutup logam. Kepungan biasanya dibina daripada kepingan keluli aluminium tergalvani rivet dan biasanya terdiri daripada unit atas dan petak kabel bawah.

Unit ini terdiri daripada empat petak berfungsi berikut:

Prinsip Kerja

1. Prinsip Pelindapkejutan Arka Suis Utama

RMU Suis Pemutus Beban SF6:Cangkang suis diperbuat daripada resin epoksi dan diisi dengan gas SF6, yang berfungsi sebagai medium penebat dan pelindapkejutan arka. Semasa proses pembukaan, mekanisme jenis puffer menghasilkan aliran gas yang memadamkan arka, ini boleh memastikan prestasi gangguan yang stabil dan boleh dipercayai.

RMU Suis Pemutus Beban Vakum:Menggunakan pencelah vakum, di mana kekuatan dielektrik vakum yang tinggi memadamkan arka. Versi ini menawarkan kelebihan tiada risiko kebakaran atau letupan dan hayat elektrik yang panjang.

2. Prinsip Perlindungan Gabungan Suis-Fius

Suis beban boleh digabungkan dengan fius. Apabila mana-mana fius fasa bertiup, penyerangnya mencetuskan mekanisme pautan yang membuka suis beban, memberikan gangguan operasi tunggal arus litar pintas untuk melindungi pengubah.

3. Prinsip Bekalan Kuasa Rangkaian Cincin

Unit utama gelang boleh digabungkan secara fleksibel dan dilanjutkan untuk membentuk unit bekalan kuasa rangkaian gelang. Jika satu talian masuk gagal, talian masuk yang lain boleh mengekalkan bekalan kuasa, memastikan operasi berterusan cawangan pengguna.

4. Mekanisme Interlock Keselamatan

Panel MV Unit Utama Gelang Voltan Sederhana 11kV dilengkapi dengan peranti saling kunci mekanikal "lima kalis" yang komprehensif. Sebagai contoh, penetasan hanya boleh dibuka selepas suis beban dibuka dan suis pembumian ditutup; suis beban tidak boleh ditutup apabila menetas dibuka.

Mengapa memilih Cotenele?

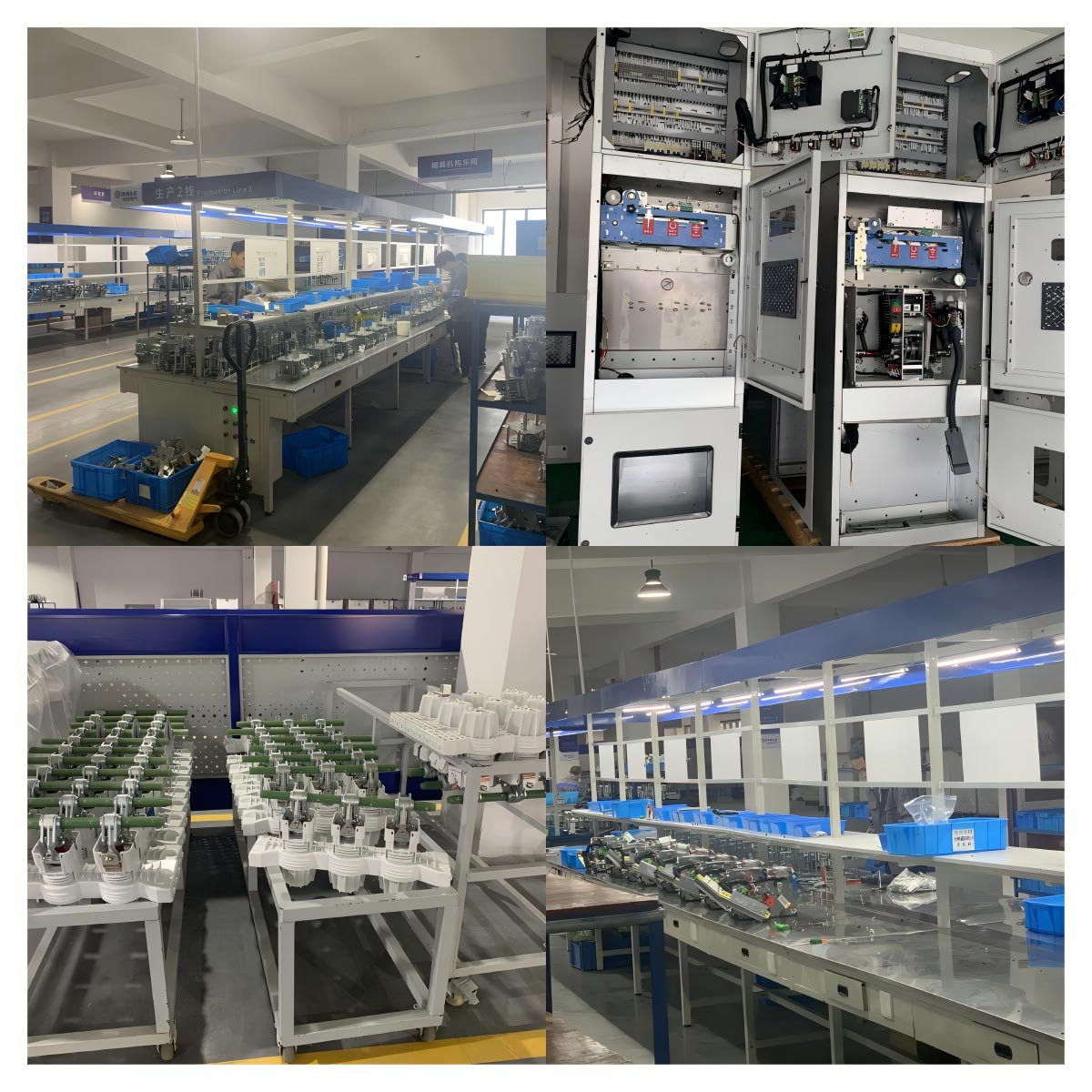

Cotenele International Trade (Wenzhou) Co., Ltd. ialah pengilang dan pengeksport dipacu teknologi yang menggabungkan kilang 30, 000m² milik sendiri dengan pengumpulan teknologi Bertahun-tahun dalam komponen teras suis 12kV–40.5kV.

Kami telah melaburkan banyak usaha dalam penyelidikan dan pembangunan suis penebat gas, suis mesra alam, dan suis penebat udara, dan juga mempunyai barisan produk lengkap yang meliputi unit utama gelang, pencawang pasang siap, transformer, pemutus litar, suis pengasingan dan produk lain.Produk kami memberi perkhidmatan kepada sektor yang menuntut seperti kuasa, kereta api, kereta api, petrokimia, pembinaan kereta api, petrokimia.

Disokong oleh pensijilan ISO9001, ISO14001 dan ISO18001, kami melaksanakan sepenuhnya pengurusan ERP dan telah mencapai kejayaan penting dalam perlindungan alam sekitar, reka bentuk padat, kecerdasan dan operasi tanpa penyelenggaraan.

Terletak di "Modal Elektrik" China (Liushi, Yueqing), kami bukan sahaja pengilang tetapi pembekal bersepadu berkualiti tinggi bagi komponen set lengkap voltan sederhana. Pasukan kami bergerak mengikut masa, komited untuk menyediakan produk terbaik dan perkhidmatan terbaik. Hubungi kami untuk mengalami kebolehpercayaan, inovasi dan sokongan sepenuh hati.

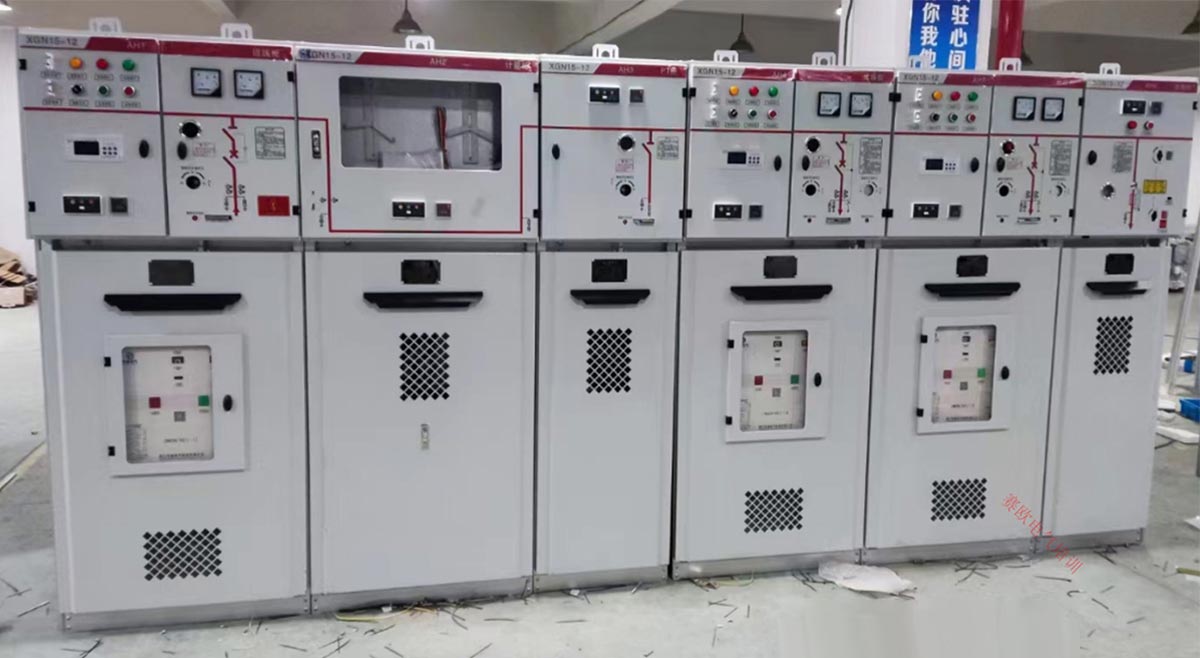

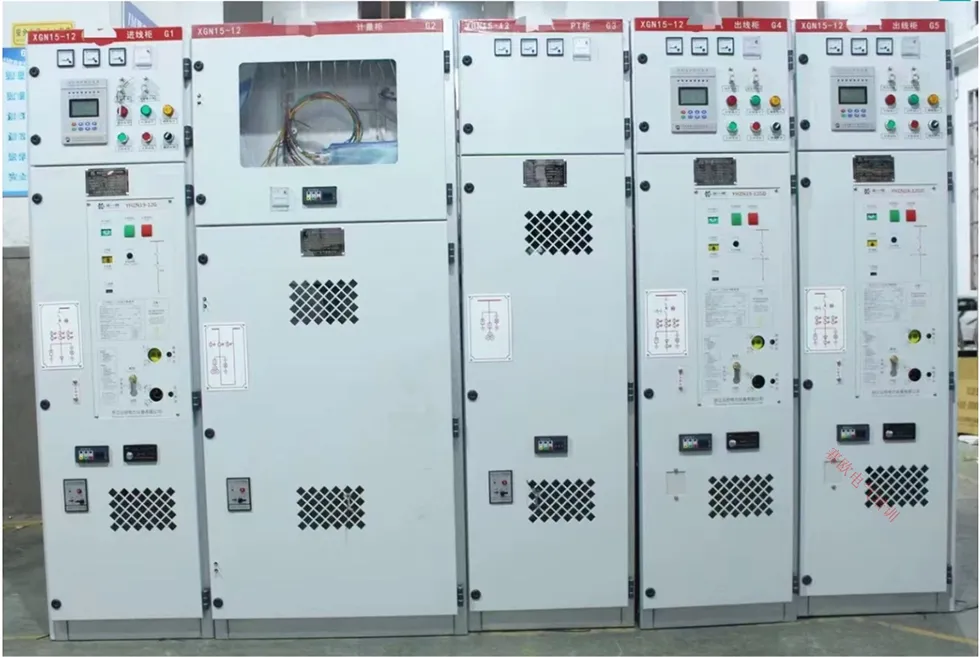

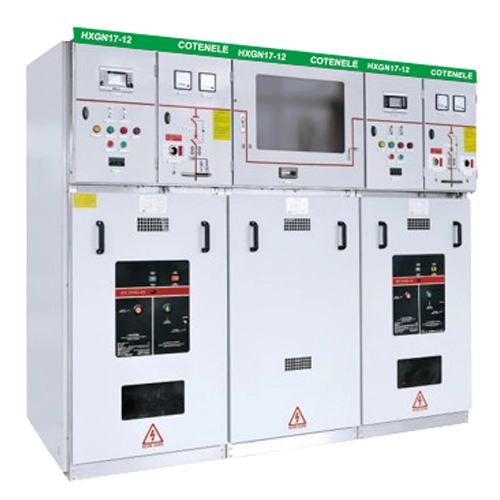

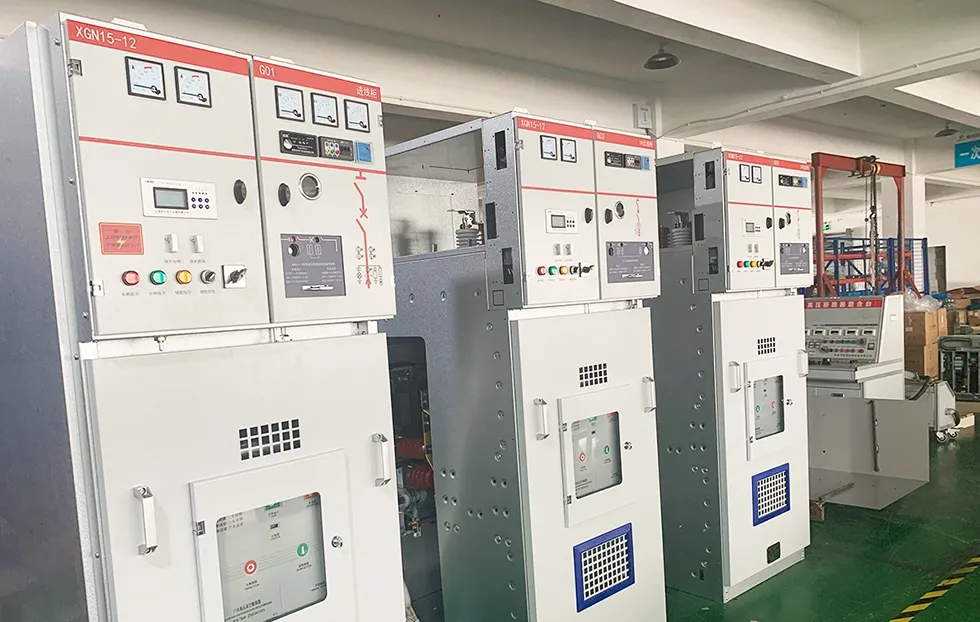

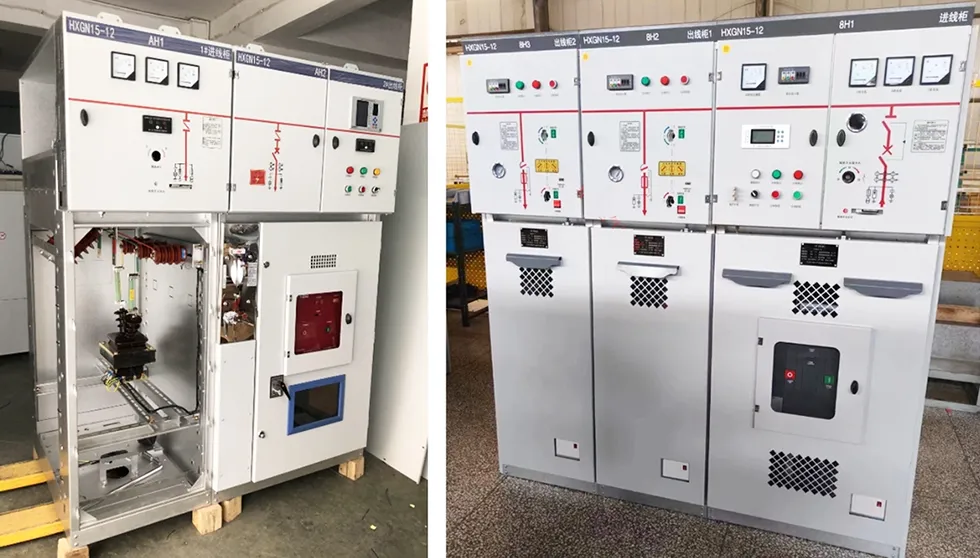

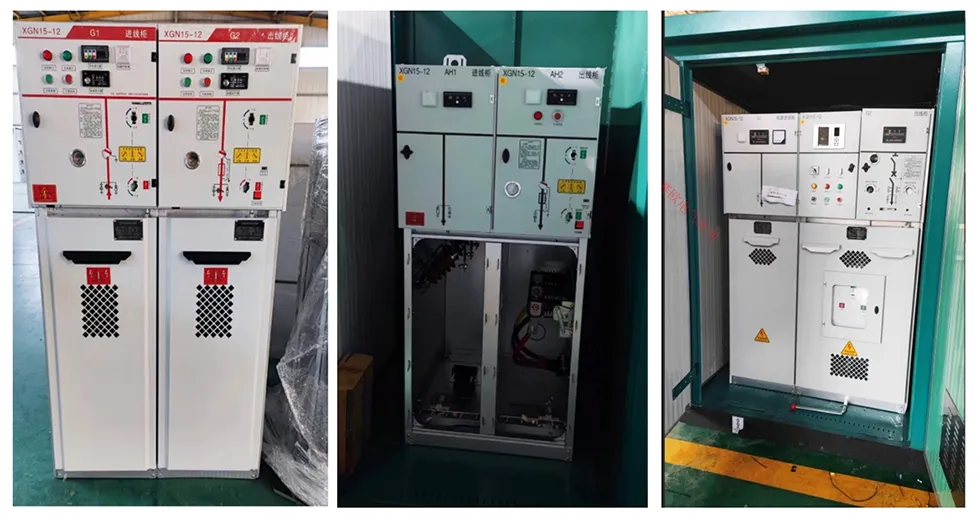

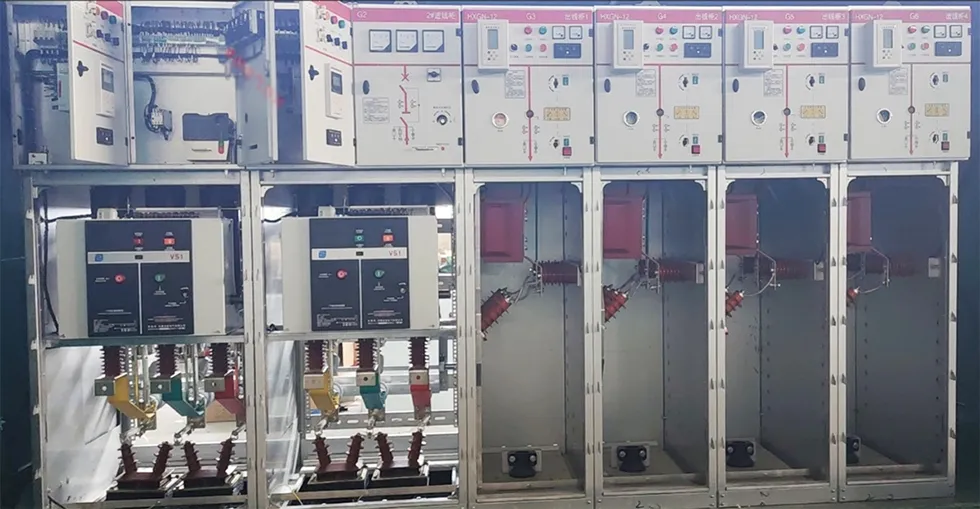

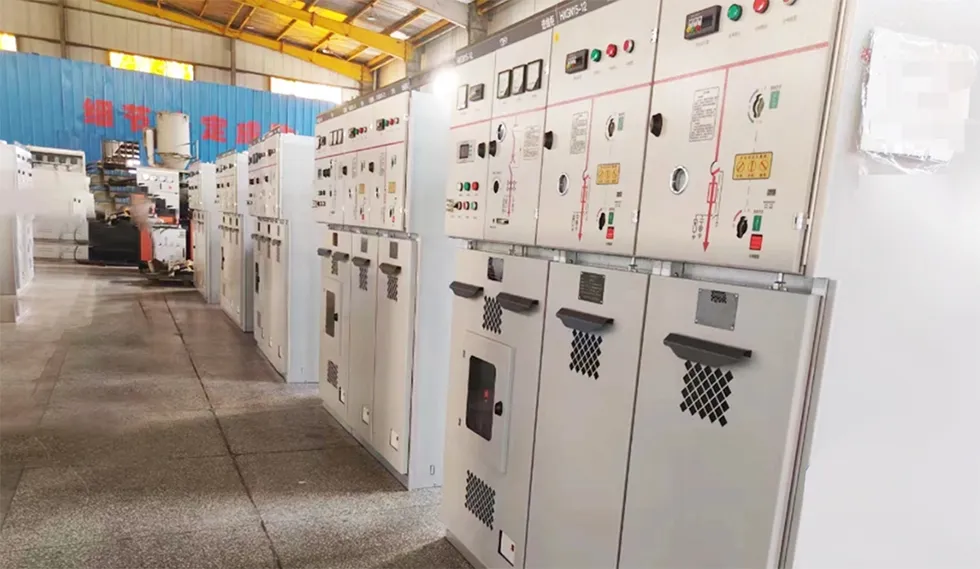

Produk menunjukkan
