Pengeluar Alat Suis Voltan Sederhana Profesional
Cotenele ialah pengeluar dan pengeksport yang besarAlat suis Voltan Sederhanadi China, dan juga merupakan rakan kongsi penting China State Grid Corporation. Alat suis Voltan Sederhana kami termasuk alat suis bersalut logam, alat suis berpenebat gas dan alat suis mesra alam. Alat suis yang dikeluarkan oleh kami mematuhi piawaian antarabangsa seperti IEC 62271-1, IEC 62271-200, IEC 62271-100, serta piawaian kebangsaan seperti GB/T 3906, GB/T 1984, dan GB/T 11022. Mereka telah diterima dan dieksport ke beberapa negara, Timur Tengah dan Afrika di rantau Timur Tengah dan Afrika. pujian yang meluas daripada pelanggan di pasaran ini.
- View as

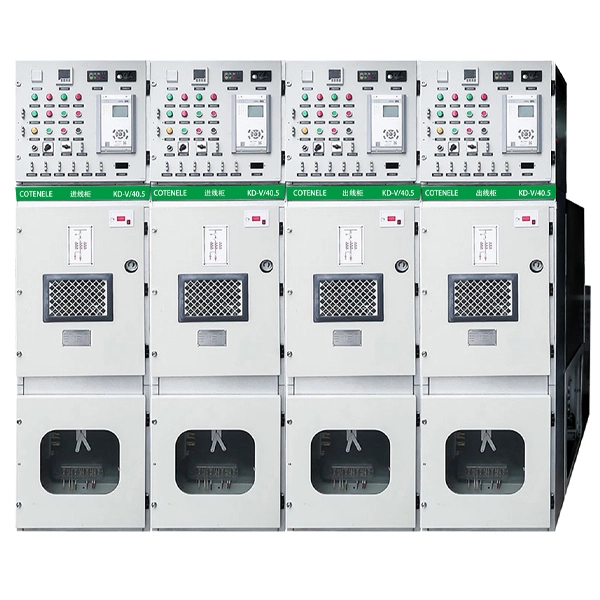

Sistem Penebat Gas Voltan Sederhana 33KV
Sebagai pengeluar peralatan elektrik lager, Cotenele telah lama komited dalam penyelidikan dan pembangunan produk baharu selama bertahun-tahun. Sistem Tertebat Gas Voltan Sederhana 33KV ialah produk kami yang baru dibangunkan dengan tahap voltan tertinggi 40.5kv. Unit utama gelang voltan sederhana ini ialah alat suis tertutup logam berpenebat gas (C-GIS), ciri teras tinggi sealnya seperti voltan vakum, pemutus seal hidup sepenuhnya. suis pengasingan, dan bar bas dalam kotak gas keluli tahan karat yang diisi dengan gas penebat.

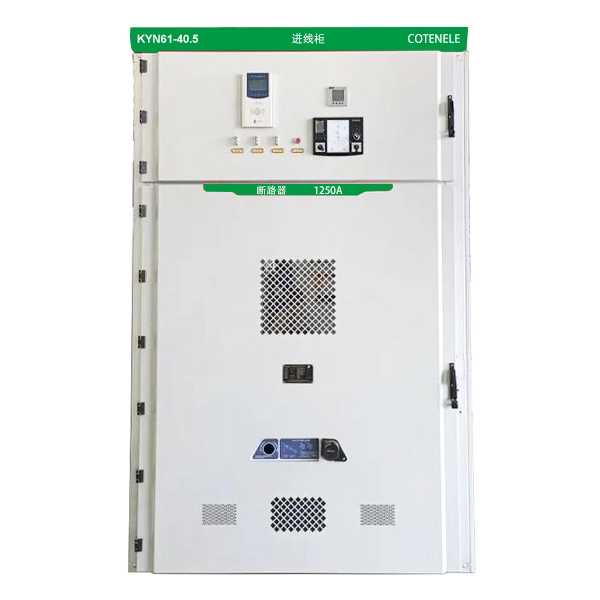

Panel Suis Berlapis Logam Voltan Sederhana 33KV
Sebagai pengeksport utama alat suis voltan sederhana di China, produk Cotenele diedarkan secara meluas merentasi pasaran global. Panel Suis Berlapis Logam Voltan Sederhana KYN61-40.5 (Z) siri 33KV yang dikeluarkan oleh Cotenele direka untuk sistem kuasa AC 50 Hz tiga fasa. Ia digunakan untuk menerima dan mengagihkan tenaga elektrik dalam loji janakuasa, pencawang, dan bilik pengedaran bagi perusahaan perindustrian dan perlombongan, sementara juga menyediakan kawalan, perlindungan dan pemantauan litar elektrik.

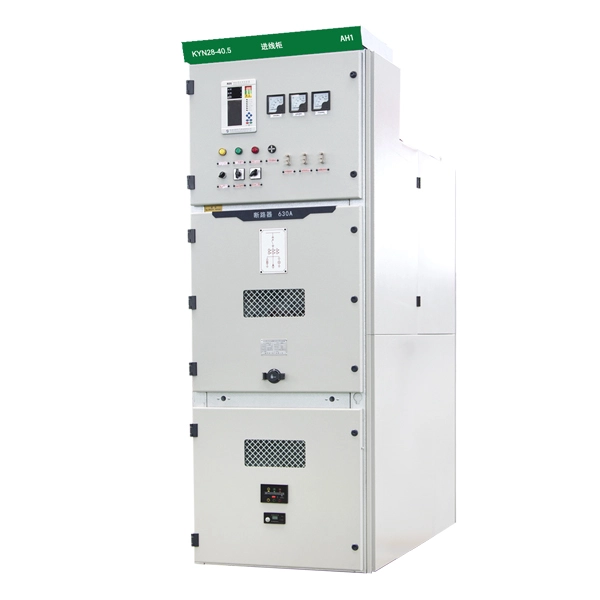

Gear Suis Voltan Sederhana 33KV MV Gear Suis
Alat suis voltan sederhana KYN28-40.5 ialah produk baharu yang dibangunkan oleh Cotenele, dengan voltan terkadar sehingga 40.5kv, Gear Suis Voltan Sederhana Voltan Sederhana KYN28-40.5 jenis KYN28-40.5 ini, ditujukan terutamanya untuk sistem kuasa AC tiga fasa dengan voltan terkadar 40.5 kV frekuensi 40.5 kV. Ia biasanya digunakan dalam susunan bas bar tunggal dan bar keratan. Reka bentuk produk mematuhi piawaian yang berkaitan seperti IEC 298 dan GB3906-2006.

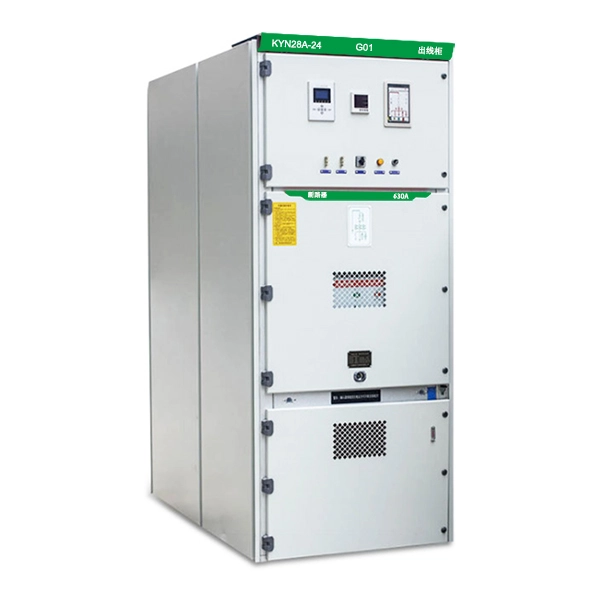

Alat Suis Bersalut Logam Voltan Sederhana 22KV
Cotenele telah komited terhadap penyelidikan dan pembangunan teknologi dalam bidang produk suis voltan sederhana dan unit utama gelang selama bertahun-tahun, meliputi rangkaian penuh panel suis dengan voltan terkadar daripada 3.6kV hingga 40.5kV. KYN28-24 siri 22KV Voltan Sederhana Berpakaian Logam Berpakaian Alat Suis yang kami hasilkan adalah selamat dan berteknologi tinggi. untuk digunakan. Ia digunakan secara meluas dalam loji kuasa, pencawang, perusahaan perindustrian dan perlombongan, dan bangunan komersial.

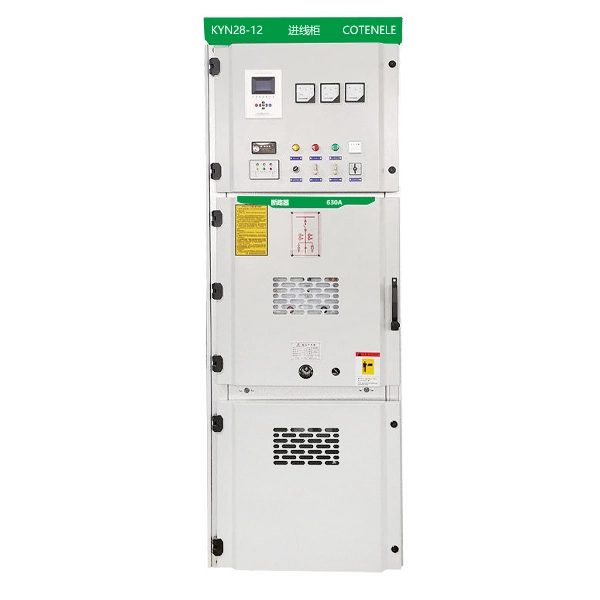

Alat Suis Voltan Sederhana Bersalut Logam Dalaman 11KV
Cotenele ialah sebuah kilang panel elektrik pembuatan yang terletak di bandar Wenzhou di China, kami menyediakan kyn28-12 siri 11KV Dalaman Logam Berpakaian Voltan Sederhana Switchgear dan komponen teras dalaman seperti pemutus litar vakum, suis pemutus beban, pengubah arus dan pengubah voltan ect di dalamnya, produk elektrik kami telah dieksport ke banyak negara, dan pelanggan kami secara meluas di luar negara, dan mereka dieksport ke seluruh negara dan di seluruh negara.
Apakah Jenis Alat Suis Voltan Sederhana?
Alat suis voltan sederhanaialah peranti elektrik penting untuk kawalan, perlindungan dan pengasingan peralatan elektrik dengan voltan terkadar daripada 3.6 kV hingga 40.5 kV dalam rangkaian pengagihan kuasa.
Terdapat beberapa jenis berdasarkan aplikasi, kos dan keadaan persekitaran, termasuk alat suis boleh ditarik balik (dilekapkan di tengah), alat suis tetap, unit utama gelang (RMU), alat suis berpenebat gas dan alat suis bertebat pepejal.

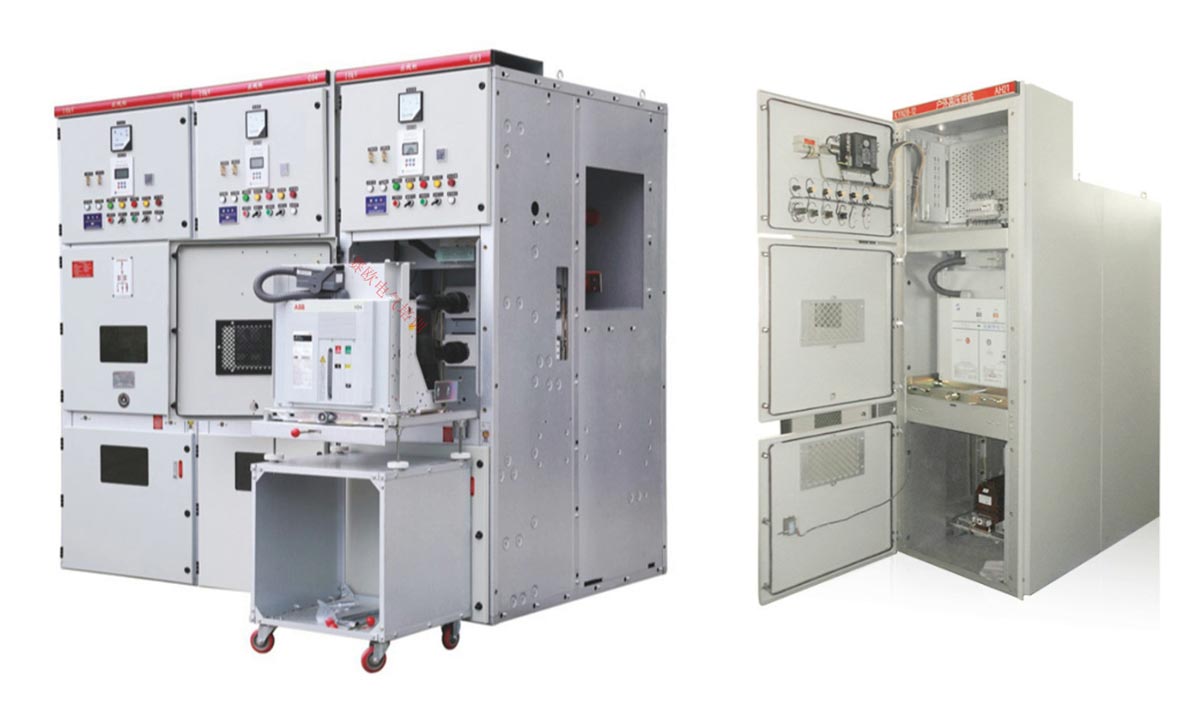

1. Alat Suis Boleh Tarik
Pemutus litar vakum alat suis ini biasanya dipasang pada kereta tangan boleh alih, yang boleh dengan mudah dialih masuk dan keluar dari kabinet.
Kelebihan utama ialah penyelenggaraan dan penggantian pantas: pemutus yang rosak boleh ditukar dengan unit ganti dalam beberapa minit, dengan banyaknya mengurangkan masa henti.
Jenis boleh ditarik balik, seperti KYN28 12, juga menawarkan konfigurasi fleksibel dan interlock mekanikal yang boleh dipercayai. Ia digunakan secara meluas dalam pencawang, loji perindustrian, dan sistem pengedaran utiliti yang memerlukan kebolehpercayaan yang tinggi dan penyelenggaraan yang mudah.
2. Alat Suis Tetap
Alat suis tetap memastikan semua komponen utama dipasang secara kekal di dalam panel.
Struktur ini menghasilkan bahan yang lebih rendah dan kos pembuatan selalunya 30 hingga 50 peratus kurang daripada jenis yang boleh ditarik balik.
Pertukaran adalah masa pembaikan yang lebih lama, kerana sebarang kerosakan memerlukan tenaga keseluruhan bahagian.
Jenis tetap (seperti XGN2 12) masih digunakan secara meluas dalam projek terhad belanjawan, litar sekunder atau lokasi yang jarang dilakukan operasi pensuisan.
3. Unit Utama Cincin (RMU)
RMU ialah alat suis padat dipasang kilang yang digunakan terutamanya dalam rangkaian pengedaran sekunder.
Daripada pemutus litar, kebanyakan RMU menggunakan suis pemutus beban digabungkan dengan fius untuk perlindungan pengubah.
Ia sesuai untuk rangkaian utama cincin, pencawang padat, dan pemasangan kabinet luar kerana saiznya yang kecil dan kos yang lebih rendah.
Had utama ialah mereka tidak boleh mengganggu arus litar pintas tinggi secara bebas dan bergantung pada fius atau pemutus hulu untuk perlindungan kerosakan.
4. Alat Suis Bertebat Gas (GIS)
Alat suis bertebat gas merangkumi semua bahagian hidup dalam tangki tertutup yang diisi dengan gas penebat, biasanya SF6 atau campuran udara kering atau fluoronitril mesra alam yang lebih baharu.
Oleh kerana gas mempunyai kekuatan dielektrik yang jauh lebih tinggi daripada udara, peralatan GIS boleh 50 hingga 70 peratus lebih kecil daripada alat suis bertebat udara.
Ia dimeterai sepenuhnya terhadap kelembapan, habuk dan garam, menjadikannya sesuai untuk persekitaran yang keras seperti kawasan pantai, pencawang bawah tanah atau platform luar pesisir.
Kelemahannya ialah kos permulaan yang lebih tinggi dan, dalam sistem berasaskan SF6, kebimbangan alam sekitar.
5. Alat Suis Bertebat Pepejal
Dalam reka bentuk bertebat pepejal, konduktor voltan tinggi dibenamkan dalam resin epoksi atau bahan pepejal yang serupa.
Ini menyediakan struktur yang tertutup sepenuhnya dan selamat sentuh, menghapuskan pergantungan pada jurang udara atau tekanan gas.
Alat suis bertebat pepejal kebal terhadap ketinggian, kelembapan dan pencemaran, serta bebas SF6, yang menjadikannya mesra alam.
Walaupun kosnya lebih tinggi daripada suis penebat udara konvensional, ia menawarkan keseimbangan keselamatan, kekompakan dan kemampanan yang baik, dan digunakan secara meluas dalam bangunan hijau dan projek grid pintar.
Perbezaan Utama
- Struktur: boleh ditarik balik vs tetap lwn RMU padat lwn tangki tertutup lwn pepejal tuang
- Medium penebat: udara, gas, atau epoksi pepejal
- Komponen utama: pemutus litar vs suis pemutus beban
- Keutamaan aplikasi: kemudahan penyelenggaraan, kecekapan kos, penjimatan ruang, kebolehsuaian alam sekitar
Dengan memahami klasifikasi ini, jurutera boleh memilih suis voltan sederhana yang paling sesuai berdasarkan bajet, kebolehpercayaan, keadaan ruang dan persekitaran operasi.
| Jenis suis | Kelebihan Utama | Perbezaan Utama |
| Boleh ditarik balik (Dilekapkan Tengah) | -Penggantian pemutus pantas (minit) -Fleksibiliti tinggi dan interlock yang boleh dipercayai -Digunakan secara meluas dengan ketersediaan yang baik | -Pemutus litar pada gerabak alih -Memerlukan lebih banyak ruang untuk penyelenggaraan -Kos lebih tinggi daripada jenis tetap |
| tetap | -Pembinaan yang mudah -Kos rendah(30-50%lebih murah daripada boleh dikeluarkan) -Mencukupi untuk operasi yang jarang dilakukan | -Semua komponen dipasang secara kekal -Masa henti pembaikan yang lebih lama -Jejak yang lebih besar disebabkan oleh pemutus yang berasingan |
| Unit Utama Cincin(RMU) | -Jejak padat -Kos permulaan yang rendah -Sangat sesuai untuk rangkaian gelang dan perlindungan pengubah (dengan fius) | -Menggunakan suis pemutus beban, bukan pemutus litar -Kapasiti pemutus litar pintas terhad (bergantung pada fius atau perlindungan huluan) |
| Bertebat Gas(GIS) | -Sangat kecil (sehingga 70% kurang daripada penebat udara) -Tertutup terhadap kelembapan, habuk, garam -Penyelenggaraan yang rendah, kebolehpercayaan yang tinggi | -Bahagian hidup dalam tangki gas bertekanan (SF₆atau gas mesra alam) -Kos yang lebih tinggi dan, untuk kebimbangan alam sekitar SF₆ |
| Bertebat Pepejal | -Bebas SF₆, mesra alam -Kebal terhadap ketinggian, kelembapan, pencemaran -Permukaan selamat sentuh, sangat padat | -Konduktor yang dibuang dalam resin epoksi -Masih agak mahal -Teknologi lebih baru dengan pengeluar yang lebih sedikit |
Apakah Struktur Dalaman dan Komponen Teras Dalam Alat Suis Voltan Sederhana?
Empat Petak Fungsian
- Petak Busbar:Terletak di bahagian atas belakang panel, ia mengumpul dan mengagihkan kuasa daripada bar bas utama.
- Pemutus Litar / Petak Kereta Tangan:Menempatkan trak pemutus litar, kawasan utama untuk operasi biasa dan gangguan kerosakan.
- Petak Kabel:Menyambung kabel masuk dan keluar serta memuatkan pengubah arus dan suis pembumian.
- Voltan Rendah / Petak Instrumen: Memasang peranti kawalan, perlindungan dan pemantauan sekunder.
Komponen Fungsi Teras
- Bar Bas Utama: Mengumpul dan mengagihkan tenaga elektrik
- Pemutus Litar / Penyentuh: Menyampuk arus dalam keadaan normal atau rosak
- Suis Pemutus / Pemutus Beban: Menyediakan pengasingan atau pensuisan di bawah beban
- Pengubah Arus / Pengubah Voltan: Menukar arus dan voltan tinggi untuk pengukuran
- Suis Pembumian: Memastikan pembumian selamat semasa penyelenggaraan
- Surge Arrester: Melindungi daripada kilat dan pensuisan lebihan voltan
- Geganti Perlindungan: Mengesan kerosakan dan menghantar isyarat perjalanan
Lima Perlindungan Keselamatan Saling
- Elakkan pengendalian pemutus litar yang salah
- Elakkan pemutus bergerak di bawah beban
- Elakkan menutup suis pembumian apabila litar hidup
- Cegah litar tenaga apabila suis pembumian ditutup
- Halang akses kepada petak hidup
Senario Aplikasi Utama
- Sistem Kuasa: Teras rangkaian pengedaran bandar dan perindustrian
- Sektor Perindustrian: Kuasa stabil untuk industri keluli, petrokimia, perlombongan
- Komersial dan Infrastruktur: Bangunan, hospital, lapangan terbang, pusat data
- Tenaga Boleh Diperbaharui:Penyatuan solar dan angin ke dalam sistem grid
- Persekitaran Khas: Platform luar pesisir, kawasan altitud tinggi dan kelembapan tinggi
Bagaimana Untuk Memilih Alat Suis Voltan Sederhana yang Sesuai?
1. Peranan Aplikasi dan Rangkaian
Pengagihan utama memerlukan kapasiti kerosakan yang tinggi dan operasi yang kerap. Pengedaran sekunder memberi tumpuan kepada saiz padat dan kos yang lebih rendah.
2. Penyelenggaraan dan Masa Henti
Jenis boleh ditarik balik menyokong penyelenggaraan pantas. Jenis tetap memerlukan masa henti yang lebih lama semasa pembaikan.
3. Keadaan Persekitaran
Penebat udara untuk kawasan dalaman yang bersih. GIS atau terlindung pepejal untuk persekitaran yang keras.
4. Ketersediaan Ruang
Penebat udara memerlukan lebih banyak ruang. GIS atau bertebat pepejal mengurangkan ruang sebanyak 50 hingga 70 peratus.
5. Tahap Kerosakan
Tahap kerosakan tinggi memerlukan sistem berasaskan pemutus litar. Tahap sederhana boleh menggunakan penyelesaian RMU.
6. Belanjawan dan Kos Kitaran Hayat
Jenis tetap dan RMU mengurangkan kos permulaan. Boleh ditarik balik, GIS, dan terlindung pepejal memberikan nilai jangka panjang.
7. Keperluan Alam Sekitar dan Keselamatan
Sistem bebas SF6 menggunakan penebat gas pepejal atau mesra alam. Reka bentuk tertutup sepenuhnya meningkatkan keselamatan awam.
| Tujuan Utama | Jenis suis yang disyorkan |
| Penggantian pemutus cepat dan kebolehpercayaan yang tinggi | Boleh ditarik balik (dipasang di tengah) |
| Kos terendah dan operasi mudah | tetap |
| Rangkaian pengedaran / gelang sekunder yang padat | Unit Utama Cincin(RMU) |
| Persekitaran yang keras +tapak kecil | bertebat gas(GIS) |
| Bebas SF₆ +imuniti kepada semua iklim | Berpenebat pepejal |
