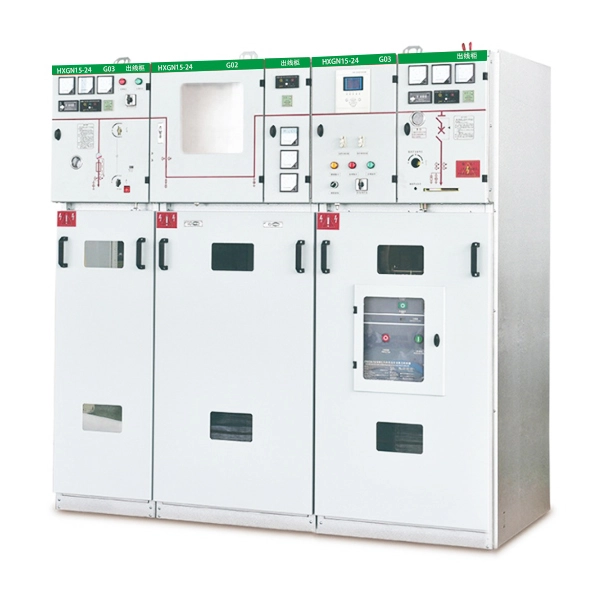

Panel RMU Unit Utama Gelang Voltan Sederhana 22KV

Unit utama cincin ialah salah satu produk teras yang dikeluarkan oleh Cotenele, kami boleh menyediakan RMU yang voltannya daripada 3.6kv hingga 40.5kv. Panel RMU Unit Utama Cincin Voltan Sederhana XGN15-24 siri XGN15-24 direka untuk sistem pengagihan kuasa AC 50Hz tiga fasa dengan voltan terkadar 24kV. Keseluruhan kabinet unit utama gelang menggunakan penebat udara untuk sistem busbar. Dibangunkan untuk rangkaian pengedaran moden, XGN15-24 RMU ialah penyelesaian suis tertutup logam yang padat, boleh dikembangkan dan boleh skala yang sesuai untuk aplikasi automasi pengedaran. Produk ini mematuhi sepenuhnya piawaian IEC 62271-200 dan memenuhi keperluan pengubahsuaian grid kuasa bandar dan projek pengagihan kuasa industri.

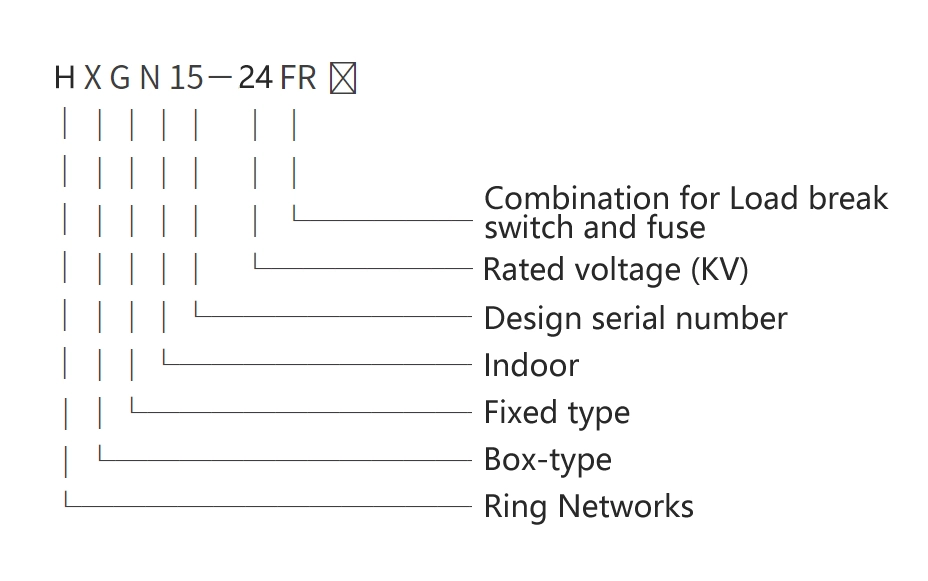

Model dan makna

Keadaan Kerja

1. Julat suhu persekitaran:Had atas ialah +40 °C, dan had bawah ialah –25 °C. Purata suhu yang diukur dalam mana-mana tempoh 24 jam tidak boleh melebihi +35 °C.

2. Kelembapan relatif:Purata kelembapan relatif harian tidak melebihi 95%, dan purata kelembapan relatif bulanan kekal di bawah 90%.

3. Ketinggian:Ketinggian tidak melebihi 1 000 m dari aras laut.

4. Penghawa Dingin:Udara di sekeliling bebas daripada pencemaran ketara oleh habuk, asap, gas menghakis atau mudah terbakar, wap atau semburan garam.

5. Keadaan getaran dan seismik:Getaran luaran atau pergerakan tanah yang berpunca boleh diabaikan dan tidak mempunyai pengaruh yang boleh diukur pada peralatan.

Parameter Teknikal

Struktur Produk XGN15-24

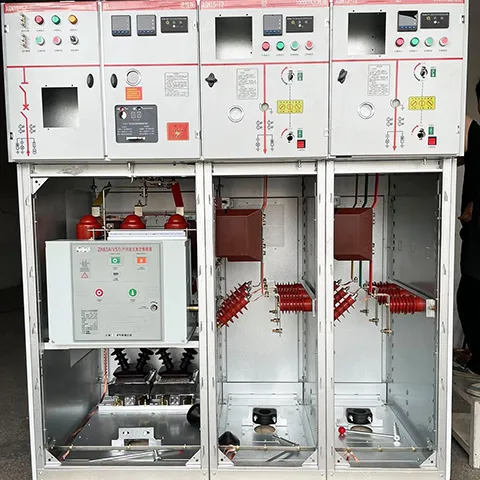

Panel RMU Unit Utama Cincin Voltan Sederhana XGN15-24 22KV terdiri daripada empat petak berfungsi utama, setiap petak mempunyai peranan yang berbeza dalam gear suis:

1. Petak Busbar

Petak bar bas terletak di bahagian atas unit utama gelang. Bar bas utama disambungkan bersama dan berjalan melalui seluruh badan unit utama gelang. Peranan utama petak ini ialah pengumpulan dan pengagihan kuasa yang cekap merentasi berbilang unit yang saling berkaitan.

2. Muatkan Petak Suis (Petak Suis Utama)

Suis pemutus beban (seperti FLN36-24 atau FLN56) biasanya dipasang dalam petak ini sebagai alat suis utama. Cangkang suis pemutus beban dibuang daripada resin epoksi dan diisi dengan gas sulfur heksafluorida sebagai medium penebat. Terdapat tingkap pemerhatian pada cangkerang. Di samping itu, mengikut keperluan pelanggan, petak itu juga boleh dilengkapi dengan meter ketumpatan gas sulfur heksafluorida atau meter ketumpatan gas dengan sesentuh penggera.

3. Petak Kabel

Petak kabel biasanya mempunyai ruang yang mencukupi untuk penyambungan kabel yang mudah. Kedua-dua kabel teras tunggal dan tiga teras boleh disambungkan melalui penamatan kabel tanpa pelindung yang mudah. Komponen lain seperti penangkap kilat, pengubah arus, dan suis pembumian juga boleh dipasang di dalam petak ini. Terdapat tingkap pemerhatian dan peranti kunci keselamatan pada pintu petak, manakala plat bawah termasuk penutup pengedap, pengapit kabel bersaiz sesuai dan bingkai sokongan. Untuk pemasangan kabel, plat bawah dan bingkai hadapan dibuka.

4. Petak Kawalan Voltan Rendah

Petak voltan rendah mempunyai kedua-dua peranan sistem saling mengunci dan panel kawalan. Terdapat mekanisme operasi spring dengan penunjuk kedudukan dan peranti saling kunci mekanikal di dalamnya. Petak itu juga boleh dilengkapi dengan sesentuh tambahan, gegelung trip, mekanisme perjalanan kecemasan, paparan langsung kapasitif, kunci kekunci dan peranti pengendalian elektrik. Keseluruhan petak voltan rendah boleh digantikan jika perlu, reka bentuk modularisasi ini boleh mempertingkatkan perkhidmatan.

5. Mekanisme Jalinan

Petak voltan rendah dilengkapi dengan sistem saling kunci mekanikal lima kedudukan untuk mengelakkan urutan operasi yang salah. Reka bentuk saling mengunci yang komprehensif ini memastikan keselamatan operasi.

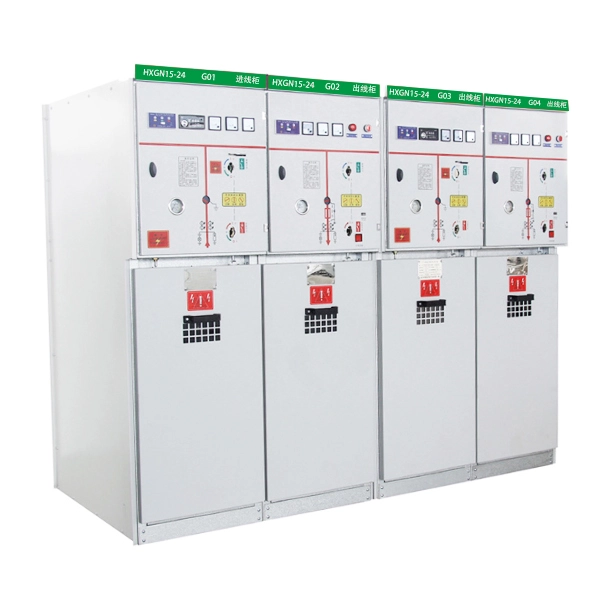

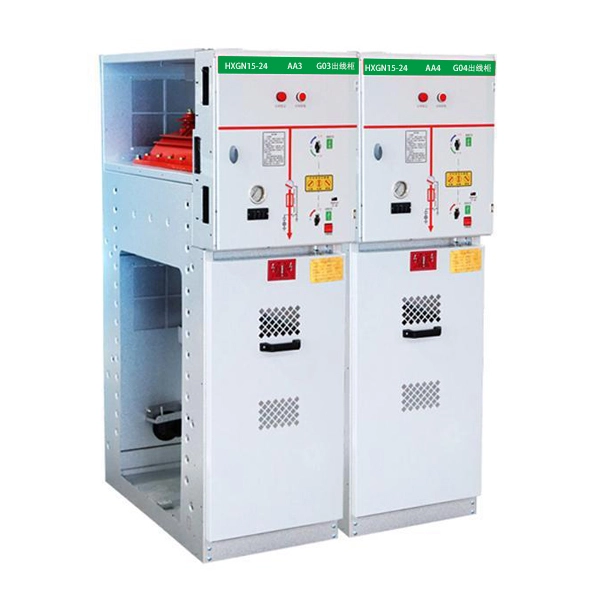

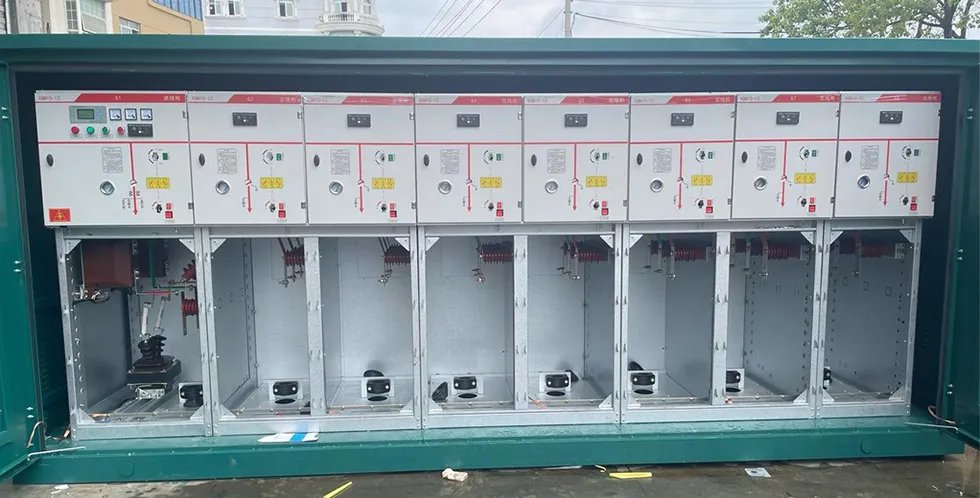

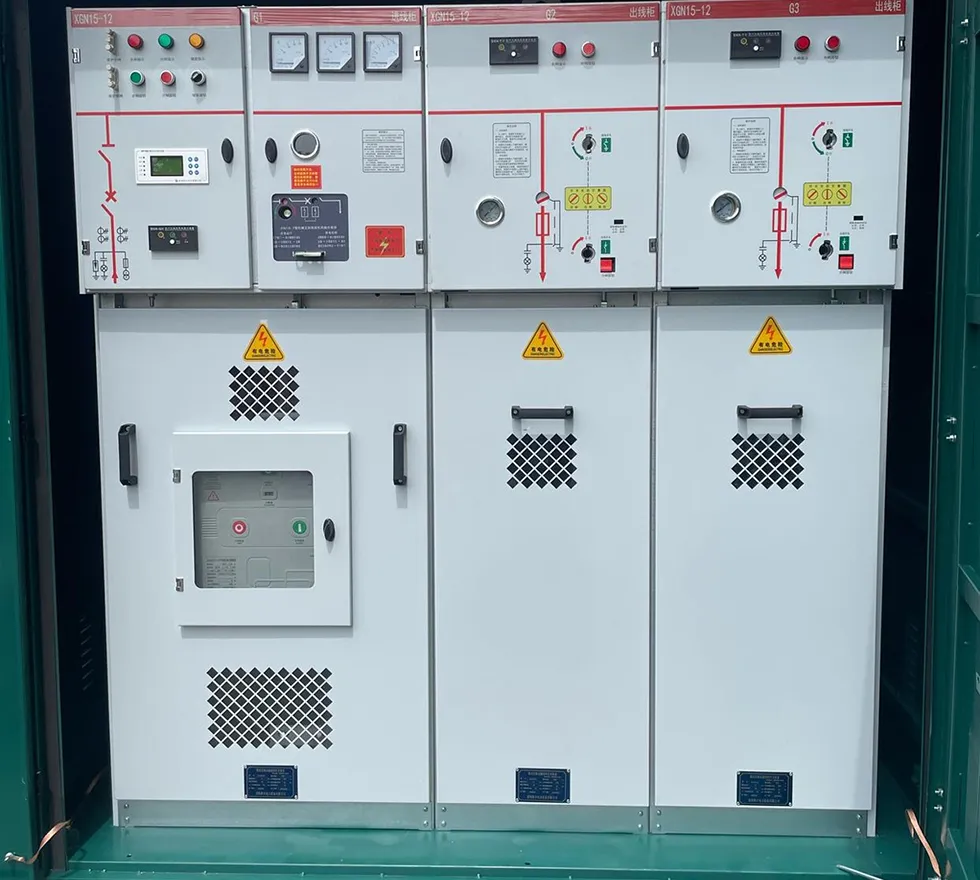

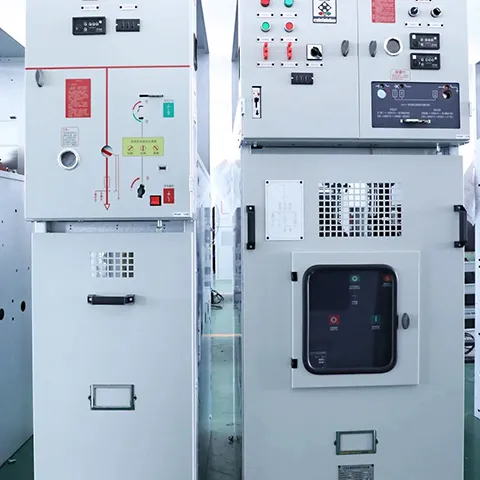

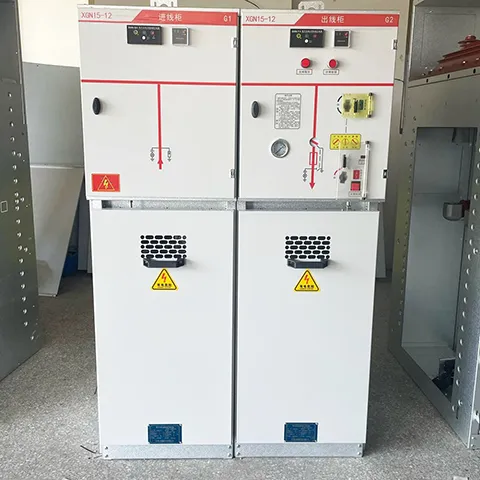

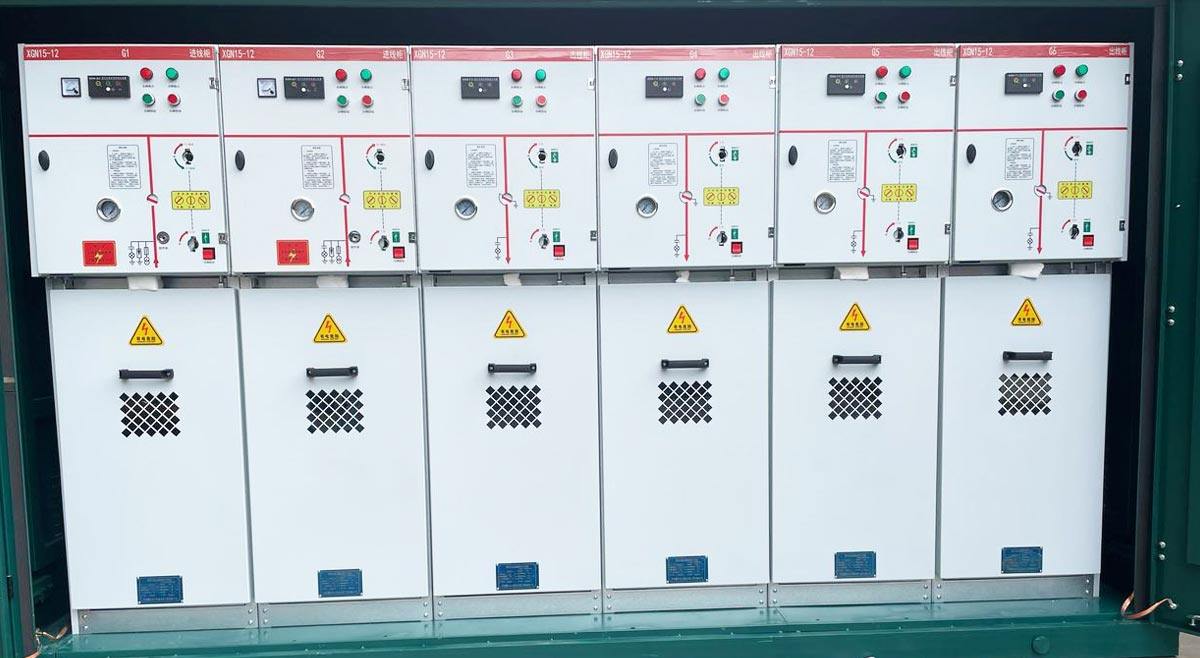

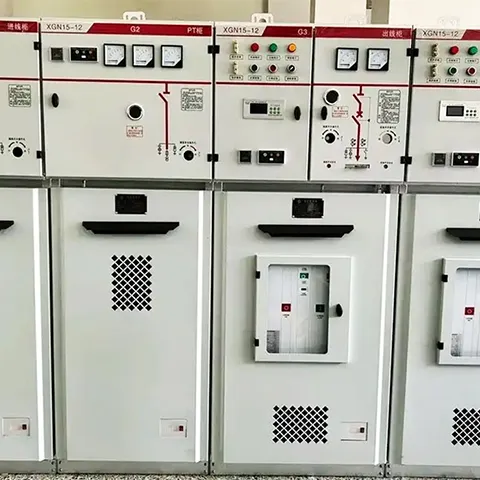

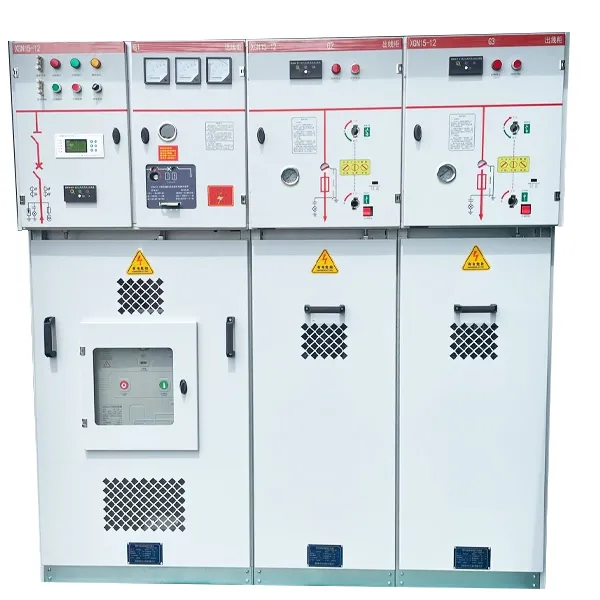

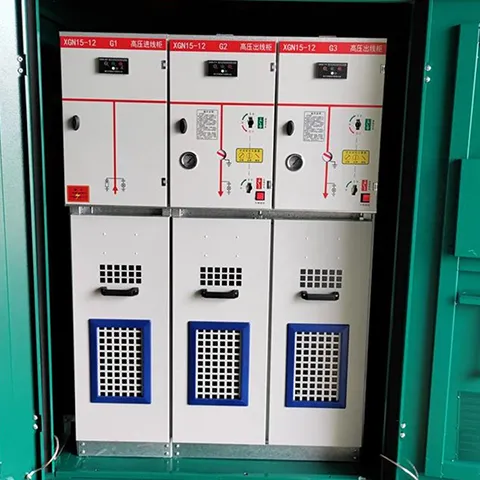

Produk menunjukkan
