Bagaimana untuk Menilai Kualiti Alat Suis Voltan Sederhana Sebelum Membeli?

Pengenalan: Kualiti Diperolehi Sebelum Penghantaran, Tidak Ditemui Selepas

Panel suis voltan sederhana kelihatan mengagumkan dalam risalah. Kepungan keluli tahan karat berkilauan. Spesifikasi pada lembaran data menandakan semua kotak yang betul. Tetapi perbezaan antara panel yang berprestasi boleh dipercayai selama 30 tahun dan panel yang menghasilkan panggilan balik, masa henti dan pengubahsuaian mahal tidak kelihatan pada PDF. Ia tertanam dalam proses pembuatan, disiplin ujian, dan keputusan kejuruteraan yang dibuat lama sebelum peralatan sampai ke tapak projek.

Bagi profesional pemerolehan, jurutera perunding dan pengurus aset, menilai kualiti gear suis sebelum pembelian bukanlah tentang mengesahkan bahawa papan nama sepadan dengan pesanan. Ia adalah mengenai menentukan sama ada pengilang mempunyai proses, keupayaan ujian dan budaya kualiti untuk menyampaikan peralatan yang akan berfungsi seperti yang dijanjikan sepanjang hayat perkhidmatannya.

Artikel ini menyediakan rangka kerja berstruktur untuk menilai kualiti suis voltan sederhana sebelum pesanan pembelian dikeluarkan. Ia merangkumi bidang yang paling penting—daripada keupayaan pengeluaran kilang dan pengesahan ujian jenis kepada kualiti komponen dan disiplin dokumentasi—dan menerangkan perkara yang perlu dicari dalam setiap satu.

1. Mulakan dengan Kilang, Bukan Lembaran Data

Satu-satunya langkah yang paling mendedahkan dalam menilai kualiti gear suis adalah untuk melihat di mana dan bagaimana ia dibuat. Lawatan kilang memberitahu anda lebih banyak tentang keupayaan kualiti pengilang daripada yang boleh disampaikan oleh mana-mana set dokumen. Jika lawatan tidak dapat dilakukan, meminta gambar dan video terperinci barisan pengeluaran, kemudahan ujian dan pesanan yang telah siap baru-baru ini ialah pilihan terbaik seterusnya.

Apabila menilai kilang, fokus pada penunjuk proses dan bukannya tera. Adakah lantai pengeluaran disusun menjadi stesen kerja yang jelas, atau adakah panel dipasang dalam susun atur yang tidak teratur? Adakah pekerja menggunakan sepana tork dengan tetapan yang ditentukur, atau adakah bolt diketatkan oleh rasa? Adakah komponen masuk—pengganggu vakum, tiang resin epoksi, geganti perlindungan—disimpan dalam keadaan terkawal dan boleh dikesan kepada pembekalnya? Butiran proses ini adalah proksi untuk kualiti produk siap.

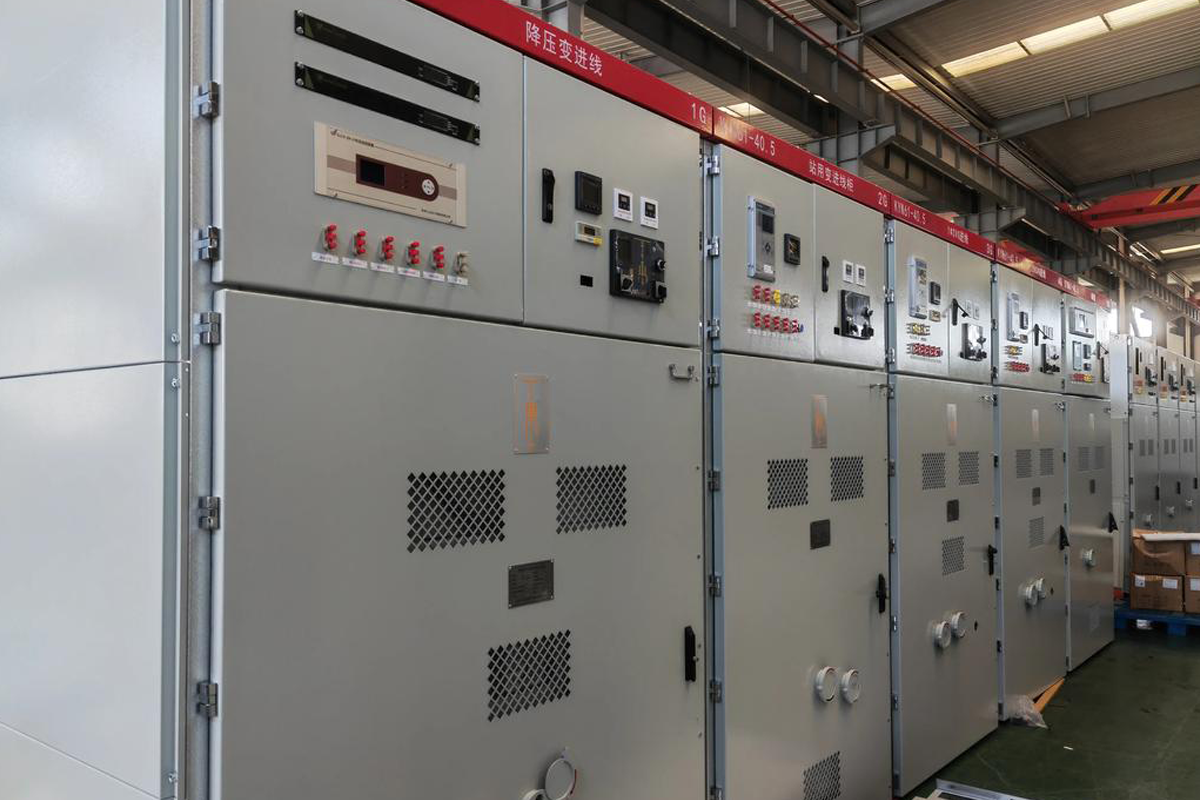

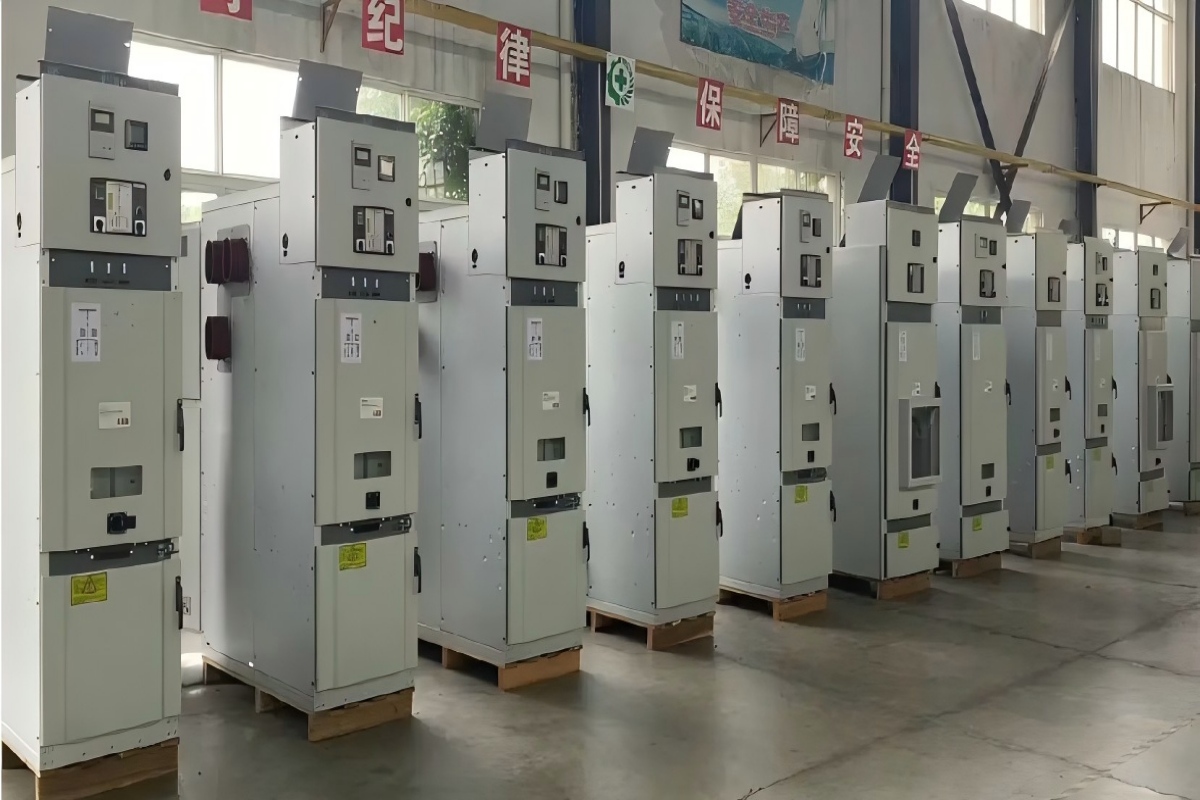

Pengeluaran suis voltan sederhana COTENELE mengikut urutan pembuatan yang ditetapkan dengan pemeriksaan kualiti dalam proses pada setiap peringkat. Tiang resin epoksi untuk pemutus litar vakum dibuang secara dalaman menggunakan peralatan gelasi tekanan automatik. Tangki keluli tahan karat untuk RMU bebas SF₆ dikimpal, diuji kebocoran dan dimeterai dalam keadaan terkawal. Panel yang telah siap menjalani ujian rutin sebelum mereka meninggalkan lantai kilang.

2. Sahkan Pengujian Jenis—Sepenuhnya dan Bebas

Ujian jenis kepada IEC 62271-200 adalah asas kepada jaminan kualiti gear suis. Ia menunjukkan bahawa reka bentuk boleh menahan tekanan elektrik, mekanikal dan haba yang akan dihadapi semasa perkhidmatan. Tetapi "diuji jenis" ialah istilah yang digunakan secara tidak tepat dalam industri. Soalan yang perlu ditanya kepada pengeluar bukanlah "adakah peralatan ini telah diuji jenis?" Ia adalah "bolehkah anda menyediakan laporan ujian jenis lengkap daripada makmal bebas bertauliah IEC—sekarang?"

Program ujian jenis untuk suis voltan sederhana termasuk pemutus dan membuat ujian litar pintas, ujian arus tahan masa singkat, ujian kenaikan suhu, ujian dielektrik dan ujian arka dalaman. Setiap satu daripada ini mesti dilakukan pada konfigurasi panel dan kombinasi modul tertentu yang ditawarkan. Pengilang yang telah menyelesaikan program penuh akan memberikan laporan tanpa teragak-agak. Pengilang yang menggunakan frasa seperti "reka bentuk disahkan mengikut piawaian IEC" atau "laporan ujian sedang berjalan" menandakan bahawa dokumentasi belum wujud.

Di luar kewujudan laporan, semak skopnya. Sahkan bahawa konfigurasi yang diuji sepadan dengan konfigurasi yang dipetik. Sahkan bahawa penarafan litar pintas, klasifikasi arka dalaman dan kelas ketahanan mekanikal memenuhi keperluan projek. Semak bahawa makmal ujian adalah benar-benar bebas dan diiktiraf IEC, bukan kemudahan dalaman.

COTENELE menyediakan sijil ujian jenis IEC 62271-200 daripada makmal pihak ketiga yang diiktiraf dengan setiap penyerahan tender. Laporan itu merangkumi urutan ujian penuh, dan kami menyediakannya sebelum pesanan dibuat—bukan selepasnya.

3. Periksa Komponen Pensuisan Teras dan Penebat

Pengganggu vakum dan sistem penebat adalah nadi bagi mana-mana panel suis voltan sederhana. Kualiti komponen ini menentukan kebolehpercayaan peralatan, profil penyelenggaraan dan hayat perkhidmatan.

Untuk pemutus litar vakum, pencelah vakum adalah komponen yang paling kritikal. Nilaikan asal usul pencelah dan silsilah pembuatan. Adakah ia dihasilkan oleh pengilang yang diiktiraf dengan rekod prestasi dalam aplikasi voltan sederhana? Apakah bahan sesentuh yang digunakan—kuprum-kromium ialah piawaian industri untuk gabungan kekonduksian dan rintangan hakisan arka? Adakah pencelah dimeterai seumur hidup, tidak memerlukan penyelenggaraan sepanjang hayat perkhidmatannya, atau adakah reka bentuk memerlukan pemeriksaan integriti vakum secara berkala?

Sistem penebat adalah sama penting. Untuk suis bertebat udara, sahkan kelegaan fasa ke fasa dan fasa ke tanah memenuhi atau melebihi keperluan IEC. Untuk peralatan berpenebat gas, sahkan medium penebat: udara kering atau nitrogen dengan potensi pemanasan global sifar, atau alternatif yang memenuhi peraturan alam sekitar semasa dan boleh dijangka. Tangki gas keluli tahan karat harus direka bentuk dan diuji sebagai bekas tekanan yang dimeterai untuk hayat, tanpa keperluan untuk pemantauan atau pengisian semula gas.

Pemutus litar vakum VS1 COTENELE menggunakan pemutus vakum yang dimeterai untuk hayat daripada pembekal yang berkelayakan, dipasangkan dengan penebat tiang resin epoksi yang dituang secara dalaman. RMU bebas SF₆ kami menggunakan udara kering sebagai medium penebat dalam tangki keluli tahan karat yang dikimpal, diuji kebocoran dan dimeterai untuk keseluruhan hayat reka bentuk 30 tahun mereka.

4. Menilai Mekanisme Operasi dan Interlock Mekanikal

Mekanisme operasi ialah komponen yang bergerak setiap kali pemutus dibuka atau ditutup. Reka bentuk dan kualiti binaannya secara langsung mempengaruhi ketahanan mekanikal peralatan dan kebolehpercayaan jangka panjang.

Pemutus litar voltan sederhana moden menggunakan mekanisme spring tenaga tersimpan. Motor kecil mengecas spring penutup selama beberapa saat. Apabila arahan tutup diberikan, tenaga tersimpan dilepaskan hampir serta-merta untuk menutup kenalan. Semasa penutupan, spring pembukaan dicas serentak, jadi pemutus sedia untuk tersandung serta-merta. Mekanisme ini harus dinilai untuk ketahanan mekanikal kelas M2—10,000 operasi tanpa kegagalan—setiap IEC 62271-100.

Menilai pembinaan mekanisme. Adakah mata air, penyambung dan selak diperbuat daripada bahan yang tahan terhadap keletihan dan kakisan? Adakah mekanisme boleh diakses untuk pemeriksaan tanpa mengeluarkan pemutus dari panel? Adakah operasi mekanikal lancar dan konsisten merentasi pelbagai operasi, atau adakah ia menunjukkan tanda-tanda pengikatan atau variasi?

Sistem saling kunci mekanikal yang menguatkuasakan urutan operasi yang selamat adalah sama kritikal. "Lima pencegahan" saling mengunci—menghalang penutupan di bawah beban, menghalang pemutus dibuka di bawah beban, menghalang pembumian bertenaga, mencegah penutupan dengan pembumian digunakan dan menghalang kemasukan ke dalam petak hidup—mesti berfungsi dengan pasti tanpa bergantung pada kuasa tambahan. Uji interlock ini semasa lawatan kilang atau minta bukti video pengesahan interlock semasa ujian rutin.

5. Periksa Petak Voltan Rendah dan Pendawaian

Petak voltan rendah menempatkan geganti perlindungan, pendawaian kawalan, blok terminal, dan peranti komunikasi yang memberikan kecerdasannya kepada suis. Kualiti mutu kerja dalam petak ini adalah penunjuk yang boleh dipercayai tentang perhatian keseluruhan pengeluar terhadap perincian.

Buka pintu voltan rendah dan periksa pendawaian. Adakah konduktor dialihkan dengan kemas dan diikat dalam saluran kabel atau mesin tenun? Adakah wayar dilabelkan pada kedua-dua hujung dengan penanda yang jelas dan tahan lama? Adakah nombor ferrule pada terminal konsisten dan boleh dibaca? Adakah konduktor ganti digulung dan diikat, atau dibiarkan tergantung longgar? Ini bukan masalah kosmetik. Amalan pendawaian yang lemah membawa kepada sambungan yang longgar, kerosakan yang terputus-putus dan menyelesaikan masalah mimpi buruk yang memakan masa kejuruteraan selama bertahun-tahun selepas pentauliahan.

Geganti perlindungan hendaklah dipasang dengan betul, berwayar dan dikonfigurasikan untuk aplikasi. Sahkan bahawa jenis geganti, nisbah pengubah arus dan voltan tambahan sepadan dengan spesifikasi projek. Jika gear suis termasuk keupayaan komunikasi, sahkan bahawa pendawaian komunikasi dan konfigurasi protokol didokumenkan dan diuji sebelum penghantaran.

6. Semak Pakej Dokumentasi

Dokumentasi adalah sebahagian daripada produk. Pengilang suis yang tidak dapat menyediakan pakej dokumentasi yang lengkap, tepat dan tersusun pada peringkat tender tidak mungkin memberikan dokumentasi yang lebih baik selepas pesanan dibuat.

Sekurang-kurangnya, pakej dokumentasi pra-pembelian hendaklah termasuk sijil ujian jenis daripada makmal bebas bertauliah IEC, templat laporan ujian rutin yang menunjukkan perkara yang akan diuji pada setiap panel sebelum penghantaran, pengisytiharan pematuhan kepada piawaian dan peraturan yang berkenaan, senarai rujukan pemasangan serupa, dan manual pemasangan dan operasi. Untuk projek Eropah, dokumentasi yang menunjukkan pematuhan dengan Peraturan F-gas EU harus disertakan jika peralatan bebas SF₆.

Semak dokumentasi secara kritis. Adakah laporan ujian lengkap dan boleh dibaca, atau adakah ia ringkasan separa dengan halaman yang tiada? Adakah pemasangan rujukan dalam aplikasi dan geografi yang serupa dengan projek anda? Adakah dokumentasi ditulis dalam bahasa Inggeris teknikal yang jelas, atau adakah ia menunjukkan tanda-tanda telah diterjemahkan tanpa semakan oleh jurutera penutur asli?

COTENELE menghantar pakej dokumentasi lengkap dengan setiap pesanan: sijil ujian jenis, laporan ujian rutin, pengisytiharan pematuhan dan manual operasi. Kami menyediakan dokumentasi yang sama pada peringkat tender supaya jurutera perunding dan penilai utiliti boleh melengkapkan semakan teknikal mereka sebelum pemberian kontrak.

7. Nilai Sokongan Selepas Jualan dan Ketersediaan Alat Ganti

Kualiti suis melangkaui peralatan itu sendiri kepada keupayaan pengilang untuk menyokongnya selama beberapa dekad beroperasi. Sebelum membeli, nilai pendekatan pengilang terhadap sokongan selepas jualan, bekalan alat ganti dan bantuan teknikal.

Adakah pengilang menawarkan sokongan pentauliahan, sama ada di tapak atau dari jauh? Adakah terdapat proses yang ditentukan untuk pertanyaan teknikal selepas penghantaran, dengan komitmen masa tindak balas yang jelas? Adakah alat ganti standard—pautan fius, sesentuh tambahan, pemegang kendalian, modul geganti—tersedia daripada stok, atau adakah ia dikilangkan untuk dipesan dengan masa petunjuk yang dilanjutkan?

Pengilang yang mempunyai operasi eksport yang mantap seharusnya boleh menghantar alat ganti melalui kurier antarabangsa dan memberikan sokongan teknikal dalam bahasa Inggeris semasa waktu perniagaan Eropah atau Asia. Jika perniagaan utama pengilang adalah domestik dan eksport adalah sebahagian kecil daripada jumlah mereka, sokongan selepas jualan untuk projek antarabangsa mungkin tipis.

Kesimpulan: Kualiti Adalah Proses, Bukan Penampilan

Menilai kualiti suis voltan sederhana sebelum pembelian memerlukan melihat ke bahagian luar yang digilap kepada proses pembuatan, disiplin ujian, silsilah komponen dan ketelitian dokumentasi yang menentukan prestasi jangka panjang. Parameter pada lembaran data ialah titik permulaan, bukan garisan penamat. Apa yang penting ialah sama ada pengilang telah membina sistem pengeluaran dan budaya kualiti yang konsisten menyampaikan apa yang dijanjikan lembaran data.

Penilaian berstruktur—keupayaan kilang, pengesahan ujian jenis, kualiti komponen teras, mekanisme dan penilaian saling kunci, mutu kerja pendawaian, kesempurnaan dokumentasi dan sokongan selepas jualan—menyediakan asas yang boleh dipercayai untuk membandingkan pembekal dan memilih peralatan yang akan berprestasi seperti yang diharapkan selama beberapa dekad perkhidmatan.

COTENELE menyokong proses penilaian ini dengan menyediakan sijil ujian jenis pada peringkat pertanyaan, mengalu-alukan pemeriksaan pelanggan ke atas kemudahan pengeluaran kami, dan membekalkan pakej dokumentasi lengkap dengan setiap sebut harga. Pemutus litar vakum dan unit utama gelang bebas SF₆ kami dibina berdasarkan proses pembuatan yang ditetapkan, diuji mengikut piawaian IEC dan disokong oleh pasukan kejuruteraan yang memahami keperluan projek antarabangsa.

Menilai Pembekal Switchgear untuk Projek Anda Seterusnya?

COTENELE membekalkan pemutus litar vakum 12kV hingga 40.5kV, unit utama gelang bebas SF₆, dan peralatan suis bersalut logam lengkap dengan dokumentasi ujian jenis penuh, kawalan kualiti kilang dan sokongan projek antarabangsa.

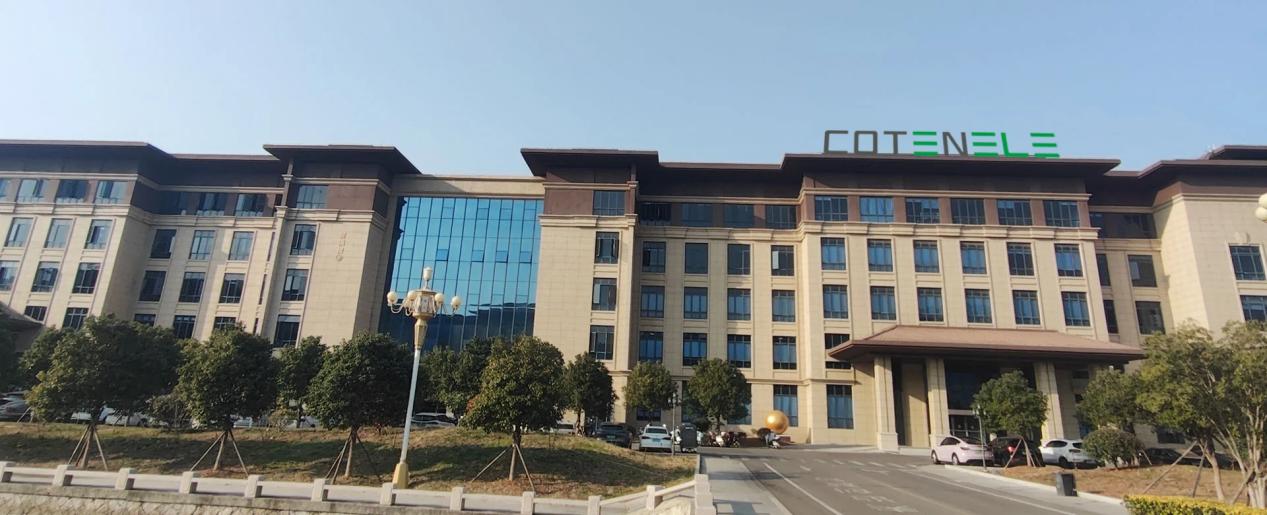

Mengenai COTENELE
