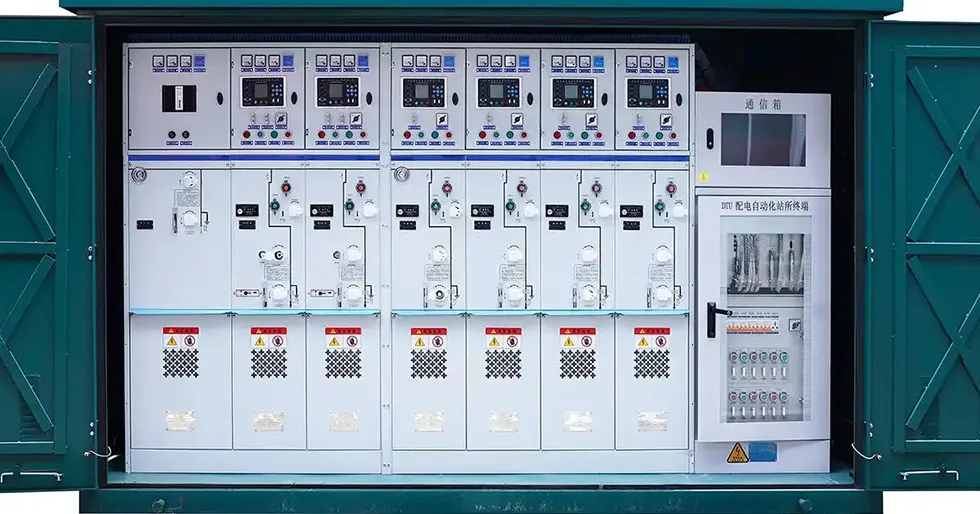

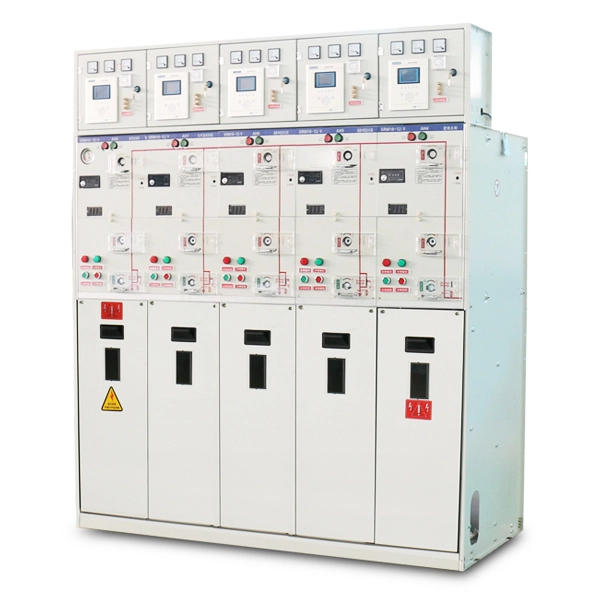

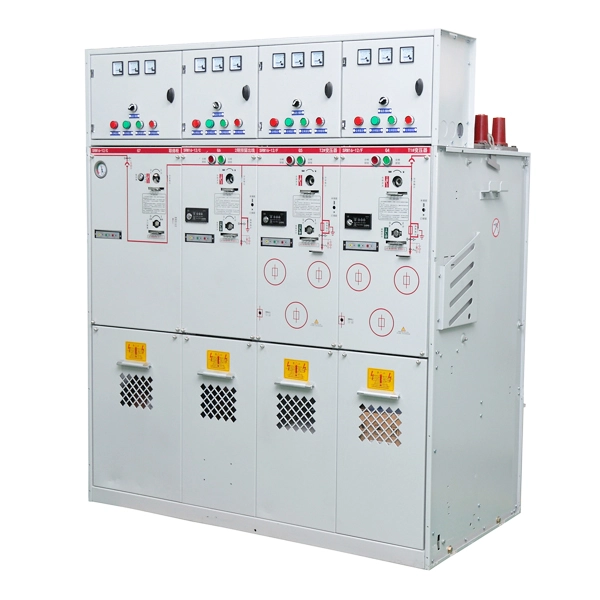

Alat Suis Gis Bertebat Gas 22KV MV

Parameter teknikal utama

Keadaan operasi

1. Julat suhu persekitaran:-40°C hingga +40°C.

2. Keadaan kelembapan relatif:Kelembapan relatif purata harian ≤ 95%, kelembapan relatif purata bulanan ≤ 90%.

3. Keperluan ketinggian:Ketinggian pemasangan tidak boleh melebihi 2000 meter. Untuk aplikasi pada ketinggian yang lebih tinggi, nilai ketinggian tertentu mesti dinyatakan dengan jelas.

4. Kapasiti seismik:Keamatan gempa bumi tidak melebihi Magnitud 8.

5. Syarat tapak pemasangan:Peralatan hendaklah dipasang di lokasi yang bebas daripada bahaya kebakaran, risiko letupan, pencemaran teruk, kakisan kimia, dan getaran yang kuat.

6. Darjah perlindungan:IP67 untuk petak gas SF₆, IP67 untuk fius, dan IP3X untuk kepungan suis.

Struktur Produk Dan Prinsip Kerja

Struktur teras:

Ciri yang paling tersendiri bagi 22KV MV Gas Insulated Gis Switchgear ialah pembinaannya yang tertutup sepenuhnya dan terlindung sepenuhnya. Komponen teras ialah tangki kedap gas yang diperbuat daripada keluli tahan karat tebal 3mm yang dikimpal dengan laser. Tangki ini bertindak sebagai "kubu" kukuh yang melampirkan semua bahagian hidup voltan tinggi dan mengisinya dengan gas penebat, mencapai penarafan perlindungan kemasukan IP67, ini bermakna ia boleh menahan rendaman singkat dalam air.

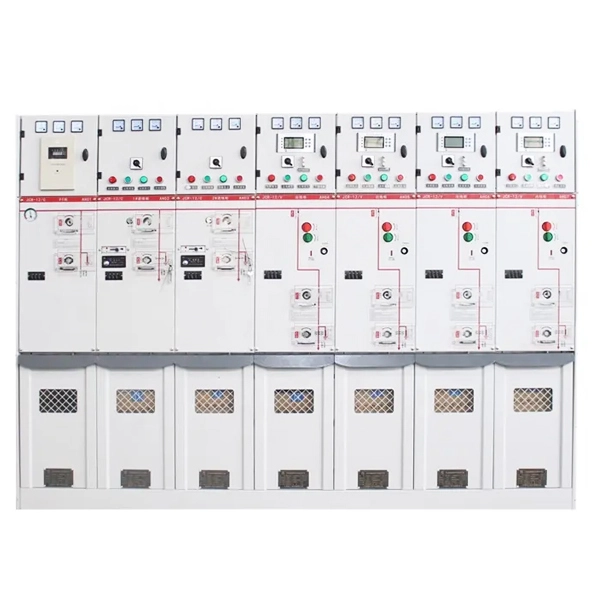

GIS 22kV yang lengkap biasanya terdiri daripada beberapa unit berfungsi:

1. C-unit (Unit suis beban) – membuat dan memecahkan arus beban biasa.

2. Unit F (Unit gabungan suis-fius beban) – menyediakan perlindungan litar pintas, biasanya untuk transformer.

3. Unit V (Unit pemutus litar) – mampu membuat, membawa dan memecahkan kedua-dua arus normal dan kerosakan (litar pintas).

4. Unit tambahan – termasuk sambungan busbar, pemeteran, unit PT (pengubah voltan).

Unit ini boleh digabungkan secara fleksibel melalui pengembangan sisi atau atas untuk disesuaikan dengan pelbagai konfigurasi grid.

Prinsip Kerja:Penebat Gas + Pelindapkejutan Arka Vakum

Penebat:Kekuatan dielektrik bergantung pada gas penebat di dalam - biasanya SF₆ atau udara kering, yang membolehkan kelegaan yang lebih kecil dan dengan itu saiz peralatan yang padat.

Pelindapkejutan arka:Apabila suis dibuka, arka terbentuk antara kenalan. GIS biasanya menggunakan pencelah vakum untuk memadamkan arka dengan cepat dan boleh dipercayai.

Kelebihan dan socpe kerja

Kelebihan Utama:

Kebolehpercayaan & keselamatan yang tinggi: Tidak terjejas oleh faktor buruk luaran seperti pemeluwapan, pencemaran, semburan garam dan haiwan kecil.

Padat & penjimatan ruang: Berbanding dengan suis penebat udara, ia boleh menjimatkan lebih 60% daripada kawasan yang boleh digunakan.

Reka bentuk bebas penyelenggaraan: Tiada pembersihan rutin; hayat reka bentuk >30 tahun.

Kebolehsuaian persekitaran yang kuat: Beroperasi dari -40°C hingga +40°C, pada ketinggian tinggi, kelembapan tinggi, dsb.

Skop Kerja

Rangkaian pengedaran bandar (pusat bandar, bangunan komersial, kediaman bertingkat tinggi)

Tenaga boleh diperbaharui (angin, sambungan grid ladang solar)

Perindustrian & infrastruktur (pusat data, transit kereta api, lapangan terbang, lombong)

Persekitaran yang keras (ketinggian tinggi, kabus garam pantai, pencemaran kimia)

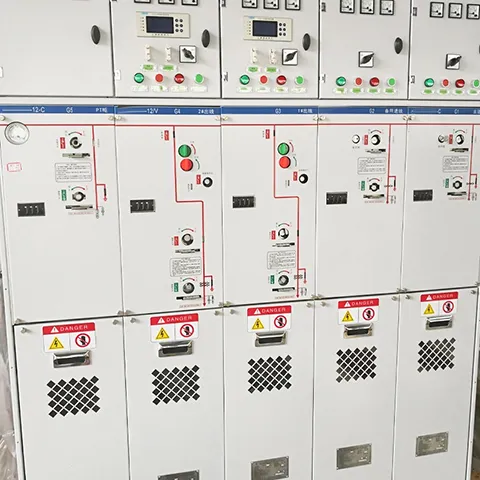

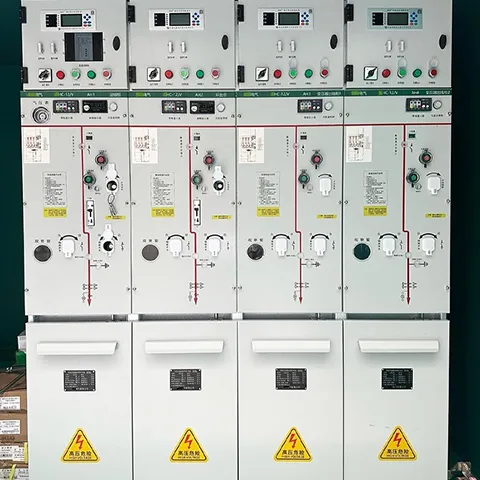

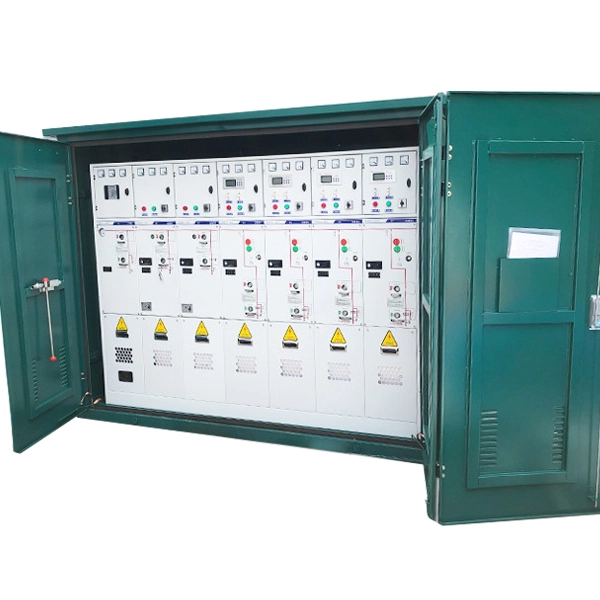

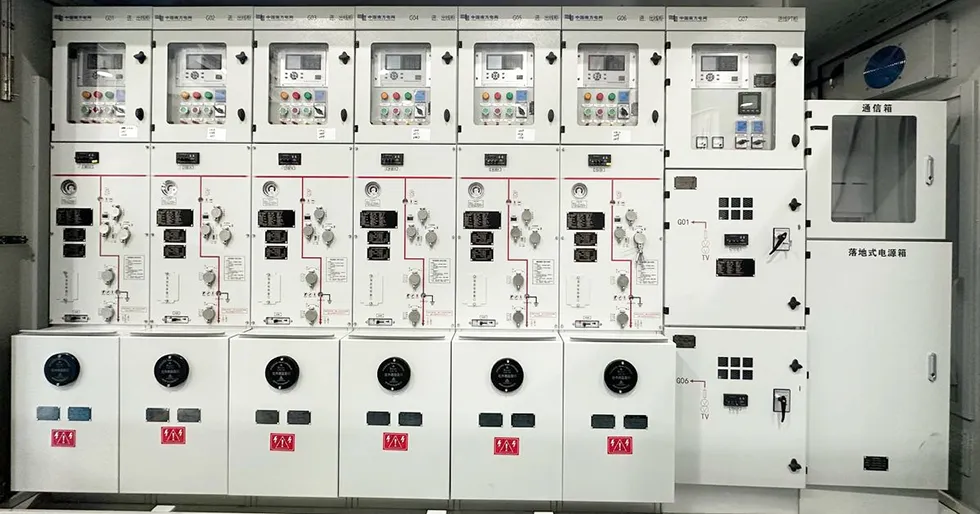

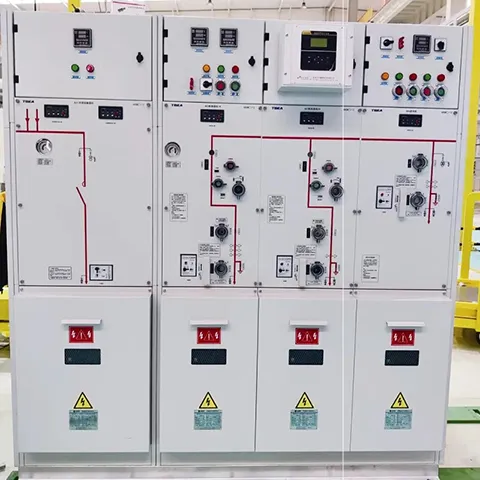

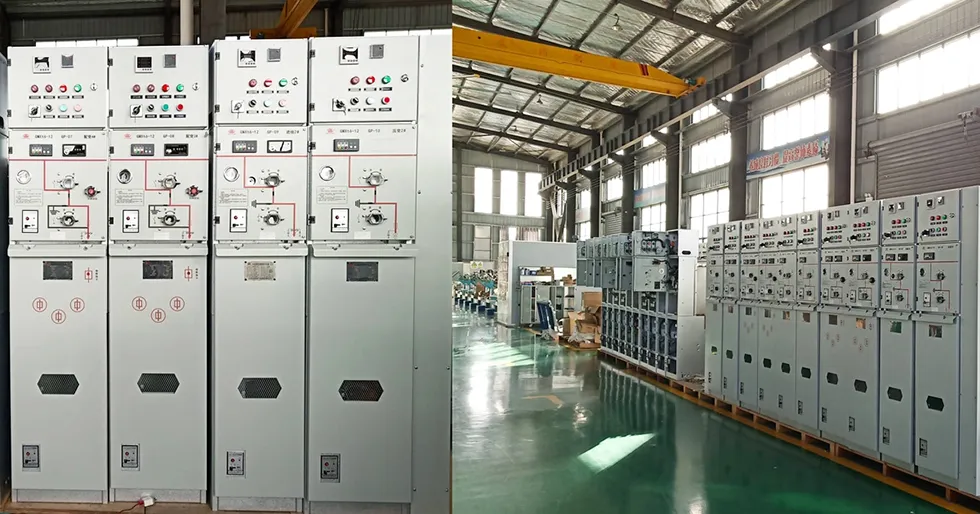

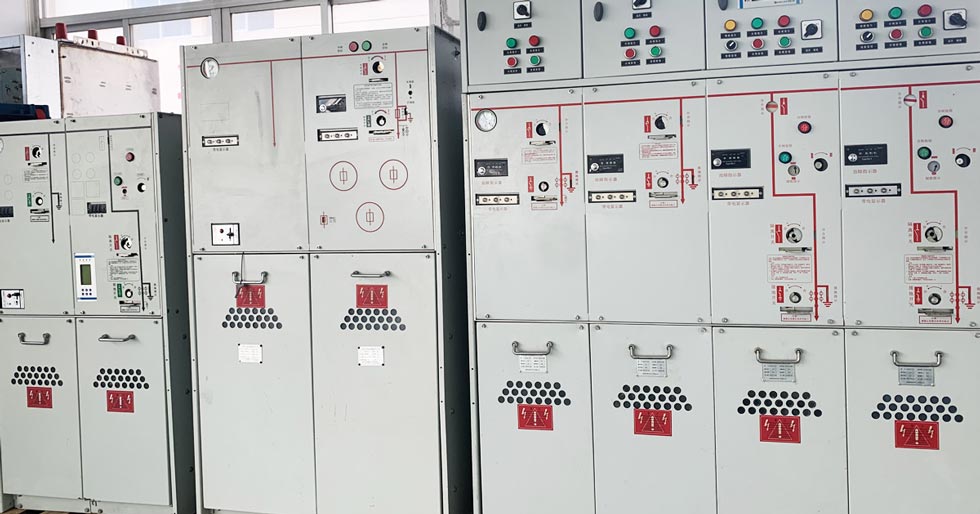

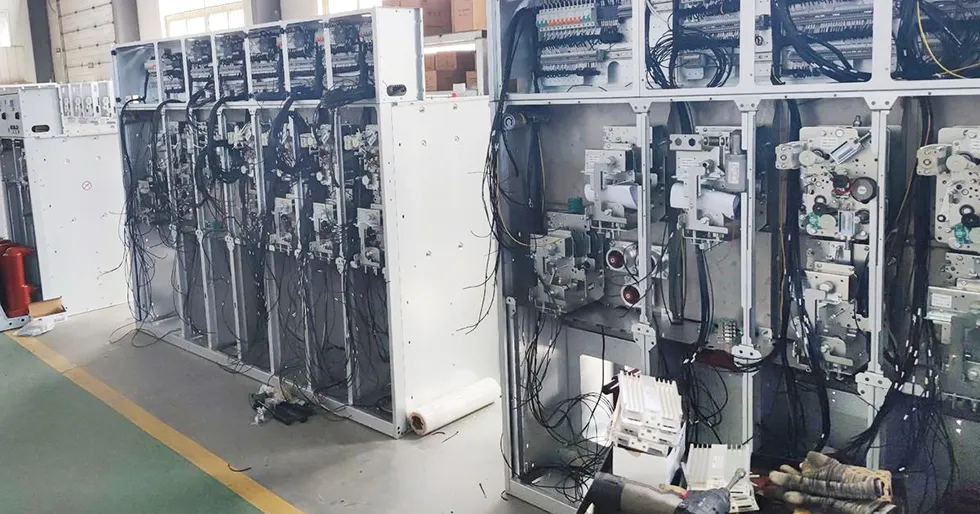

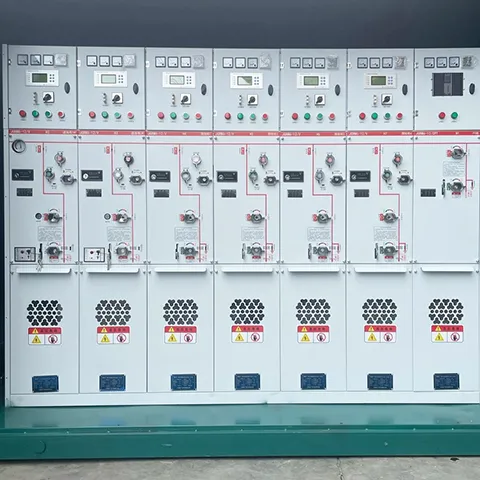

Produk menunjukkan
