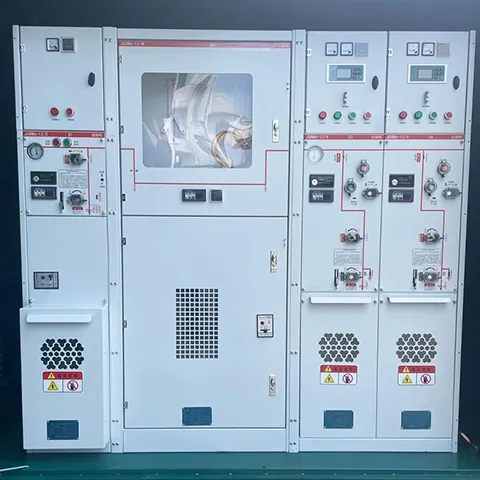

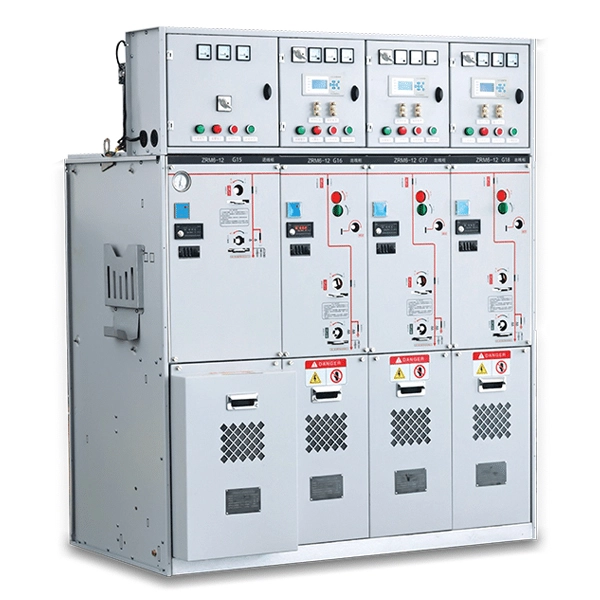

Alat Suis Bertebat Gas Voltan Sederhana 11KV
Cotenele ialah salah satu pengeluar utama peralatan pengagihan kuasa di China, produk kami termasuk suis LV dan MV, unit utama gelang dan komponen teras dalaman mereka. Alat suis bertebat Gas Voltan Sederhana 11KV mempunyai struktur padat, kukuh dan tahan lama serta mempunyai prestasi yang selamat dan stabil. Digunakan secara meluas dalam pengagihan kuasa bandar, bangunan komersial, loji tenaga angin dan solar, dan tapak perindustrian dengan ruang terhad.
Alat suis terlindung gas adalah salah satu produk utama Cotenele. Alat Suis Bertebat Gas Voltan Sederhana 11KV ialah penyelesaian pengedaran kuasa voltan sederhana tertutup logam yang padat di mana semua komponen hidup, termasuk pemutus litar, pemutus dan bar bas, dimeterai di dalam tangki keluli tahan karat kedap gas yang diisi dengan gas penebat. Reka bentuk tertutup sepenuhnya ini menawarkan perlindungan unggul terhadap faktor persekitaran seperti kelembapan, kabus garam, habuk dan haiwan kecil, memastikan C-GIS berprestasi dengan pasti walaupun dalam keadaan yang teruk.
C-GIS digunakan secara meluas dalam rangkaian pengagihan kuasa bandar, bangunan bertingkat tinggi, pencawang bawah tanah, ladang angin, loji solar dan kemudahan perindustrian di mana ruang terhad dan kebolehpercayaan adalah penting. Gabungan kekompakan, kekukuhan dan kos kitaran hayat yang rendah menjadikannya pilihan pilihan untuk sistem pengedaran voltan sederhana.
Produk C-GIS Cotenele mematuhi piawaian kebangsaan dan antarabangsa utama berikut:
GB/T 11022
GB 3906
IEC 62271-200
IEC 62271-100
Parameter teknikal alat suis terlindung gas
| Kategori Parameter | Nama Parameter | Nilai | Teguran |
| Asas Elektrik | Voltan Ternilai | 12 KV | |
| Kekerapan Dinilai | 50/60 Hz | Pilihan | |
| Nilai Semasa | 630～3150 A | Sehingga 4000A untuk reka bentuk khas | |
| Tahap Penebat | 1 min Frekuensi Kuasa Menahan Voltan (fasa ke fasa & ke tanah) |
42 KV | Rehat pengasingan: 48KV |
| Impuls Kilat Menahan Voltan(fasa- ke fasa&ke tanah) |
75 KV | Rehat pengasingan: 85KV | |
| Tahanan Frekuensi Kuasa Litar Tambahan Voltan |
2 KV | Litar kawalan dan tambahan | |
| Keupayaan Bertukar | Dinilai Arus Pemutus Litar pintas | 25/31.5/40 KA | Pemutus litar |
| Dinilai Masa Singkat Menahan Arus / Tempoh |
20～40 KA/3~4s | ||
| Puncak Dinilai Menahan Arus | 50～100 KA | Kestabilan dinamik | |
| Dinilaikan Arus Pembuatan Litar pintas | 50～100 KA | ||
| Arus Pemindahan Berkadar (fius suis gabungan) |
1750 A | ||
| Mekanikal&Kedap | Kehidupan Mekanikal (Pemutus Litar) | ≥10,000 operasi | Jenis vakum |
| Kehidupan Mekanikal (Suis Beban) | ≥5,000 operasi | SF₆puffer atau vakum | |
| Kehidupan Mekanikal(Pemutus/Pembumian suis) |
≥3,000 operasi | Suis tiga kedudukan | |
| Tekanan Berkadar Gas SF₆(tolok pada 20℃) | 0.02～0.05 MPa | ||
| Kadar Kebocoran Tahunan SF₆Gas | ≤0.01%～0.1% | Peneraju industri: ≤0.01% | |
| Perlindungan &Keselamatan | Penarafan Perlindungan Petak Gas | IP67 | Kedap habuk, rendaman sementara |
| Penilaian Perlindungan Kepungan | IP4X/IP41 | Perlindungan >1mm pepejal | |
| Tahan Kerosakan Arka Dalaman | 31.5 KA/0.5~1s | ||
| alam sekitar Keadaan |
Suhu Ambien | -25℃~+40℃ | Julat yang lebih luas atas permintaan |
| Ketinggian | ≤3000 m | Penurunan melebihi 1000m | |
| Kelembapan Relatif | Purata harian≤95% | Purata bulanan≤90% | |
| Dimensi Biasa | Lebar ×Dalam ×Tinggi | ~375~600×750~1400×1300~2500 mm | Berbeza mengikut rating semasa |
Apakah prinsip alat suis berpenebat gas?
Prinsip kerja utama Alat Suis Bertebat Gas Voltan Sederhana 11KV dan unit utama gelang adalah untuk mengasingkan bahagian hidup secara fizikal daripada persekitaran luaran.
Prinsip Kerja: Bahagian hidup suis penebat gas atau unit utama gelang seperti pemutus litar, pemutus sambungan dan bar bas dimeterai di dalam kotak gas keluli tahan karat kedap gas yang diisi dengan gas penebat bertekanan, yang menggantikan udara tradisional sebagai medium penebat, menjadikan peralatan kebal terhadap pengaruh persekitaran.
Penebat dan Pemadam Arka: Gas penebat dalam kotak gas (cth., SF₆, N₂, udara kering) memberikan penebat yang sangat baik. Apabila litar dibuka, arka dijana, dan pencelah vakum dengan cekap memadamkan arka untuk memastikan pemotongan yang selamat.
Komponen Utama: Unit C-GIS tipikal terutamanya terdiri daripada tangki gas, elemen pensuisan (pemutus litar vakum, pemutus sambungan, dll.), mekanisme pengendalian, serta petak kawalan voltan rendah dan petak kabel.
Apakah kelebihan suis bertebat gas atau unit utama gelang?
Berbanding dengan suis bertebat udara tradisional, Suis Bertebat Gas Voltan Sederhana 11KV mempunyai banyak kelebihan yang ketara.
Pertama, Gas penebat bertekanan mempunyai kekuatan dielektrik dua hingga tiga kali ganda daripada udara, Menggunakan gas jenis ini seperti SF₆, N₂, udara kering boleh meningkatkan prestasi penebat dengan ketara. Pada tahap voltan yang lebih tinggi, kelebihan ini lebih ketara, yang mempunyai ciri saiz yang lebih padat dan ini akan membantu kami membangunkan peranti penjimatan ruang yang lebih kecil.
Kedua, sebagai tambahan kepada prestasi penebat yang sangat baik, Gas bertekanan juga boleh meningkatkan keupayaan pemadaman arka, ini akan meningkatkan prestasi pemecahan litar.
Ketiga, struktur tertutup sepenuhnya dan kedap udara membolehkan perkakas suis itu sendiri menentang faktor persekitaran luaran yang berbahaya seperti pemeluwapan, pencemaran, haiwan kecil dan bahan pencemar kimia. Oleh itu, ia boleh beroperasi dengan pasti dalam persekitaran yang keras atau menuntut. Pada tahun 2002, banjir besar telah berlaku di Sungai Elbe di Jerman, tetapi unit suis kembung yang dibanjiri dengan cepat menyambung semula operasi, menunjukkan keupayaan operasi yang boleh dipercayai dan selamat bagi kabinet bertebat gas dalam persekitaran yang keras.
Berbanding dengan AIS tradisional, C-GIS menunjukkan kelebihan yang ketara dalam beberapa dimensi, tetapi juga mempunyai beberapa batasan
Apakah kelebihan produk untuk suis KYN61-40.5?
| Aspek | C-GIS | AIS |
| Saiz &Jejak | Padat: Kira-kira 1/3 volum AIS, sangat menjimatkan ruang lantai pencawang. | Besar: Memerlukan ruang yang besar untuk pelepasan fasa ke fasa dan fasa ke tanah. |
| alam sekitar Kebolehsuaian |
Cemerlang: Tertutup sepenuhnya, penilaian perlindungan yang tinggi, tahan terhadap pemeluwapan, pencemaran, kabus garam dan haiwan kecil. Sesuai untuk persekitaran yang keras (luar, pantai, ketinggian tinggi). | Lemah: Struktur terbuka, terdedah kepada keadaan persekitaran; terdedah kepada kerosakan pemeluwapan di kawasan lembap. |
| Kos Penyelenggaraan | VeryLow:Komponen teras bebas penyelenggaraan, mengurangkan kerja pemeriksaan dan penyelenggaraan secara manual; mengurangkan kos kitaran hayat. | Lebih tinggi: Memerlukan pembersihan, pemeriksaan dan penyelenggaraan yang kerap. |
| Keselamatan | VeryHigh: Bahagian hidup tertutup sepenuhnya, mengurangkan risiko kejutan elektrik kepada pengendali; keselamatan operasi yang tinggi. | Sederhana: Bahagian hidup terdedah, menimbulkan risiko keselamatan tertentu. |
| alam sekitar kemesraan |
Arah Aliran: SF₆ tradisional mempunyai potensi pemanasan global yang tinggi, tetapi gas mesra alam baharu (udara kering, N₂) menjadi arus perdana, membolehkan grid "hijau". | Lebih baik:Tiada pelepasan gas rumah hijau. |
| Pelaburan Permulaan | Lebih tinggi: Teknologi yang kompleks dan ketepatan pembuatan yang tinggi membawa kepada kos perolehan yang lebih tinggi daripada AIS. | Rendah: Teknologi matang, agak berpatutan. |
| Penyelenggaraan Keselesaan |
Menyusahkan: Komponen dalaman tidak kelihatan; kerosakan dalaman lebih sukar untuk dikesan dan dibaiki, menyebabkan masa gangguan yang lebih lama. | Mudah:Komponen kelihatan, kerosakan mudah dikesan dan diganti. |

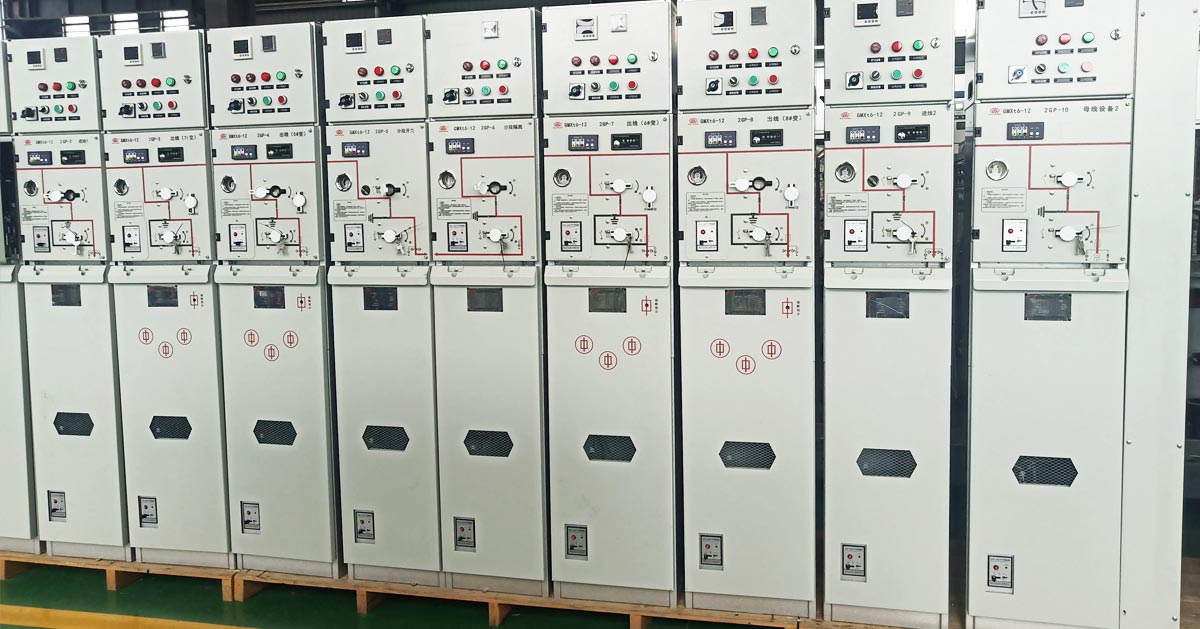

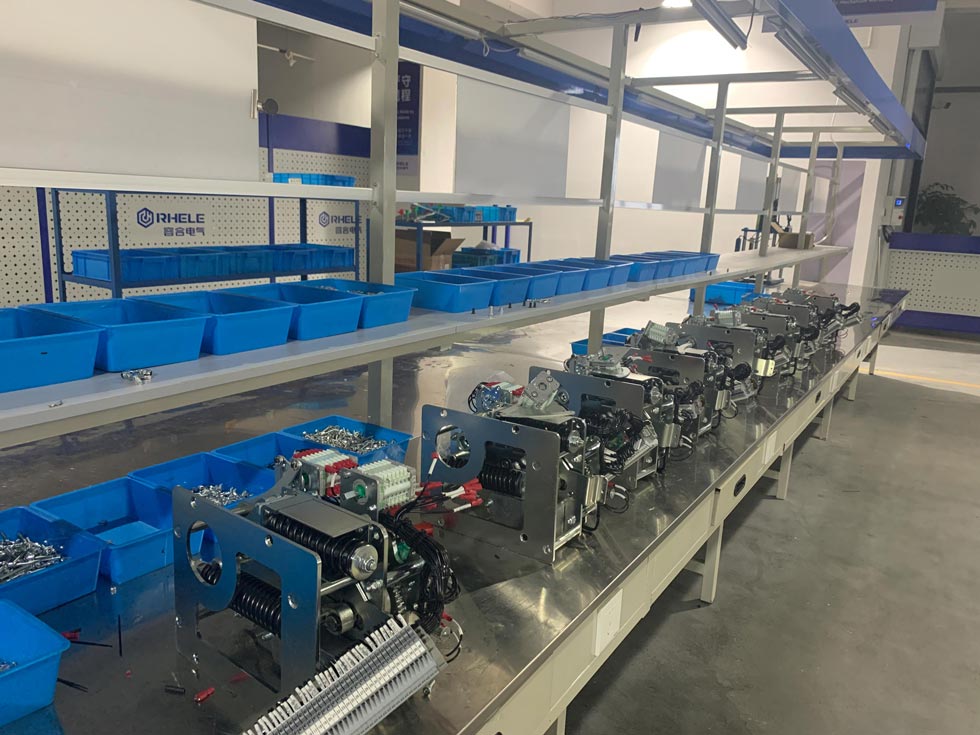

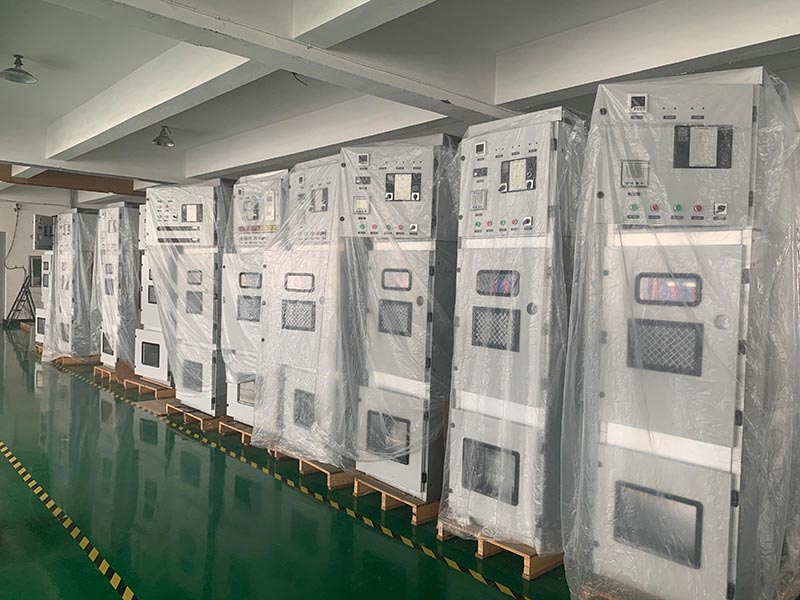

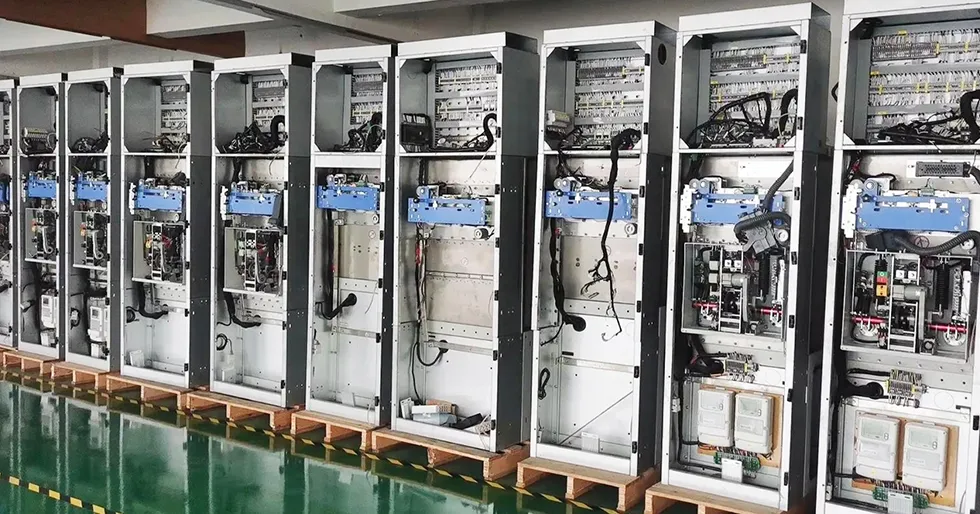

Bengkel pengeluaran

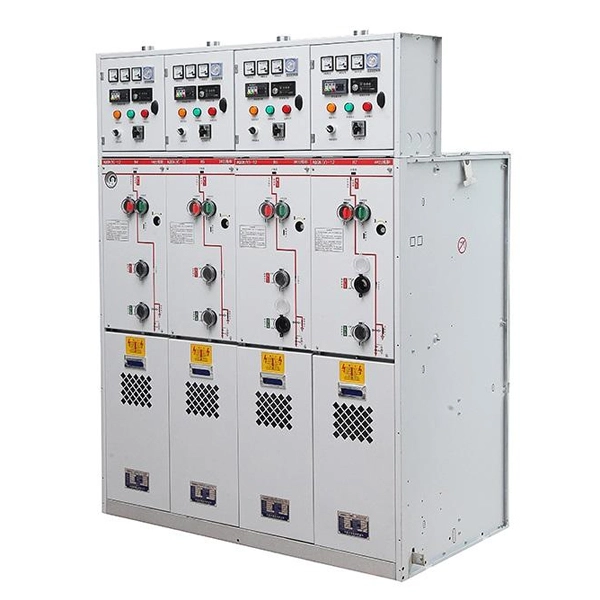

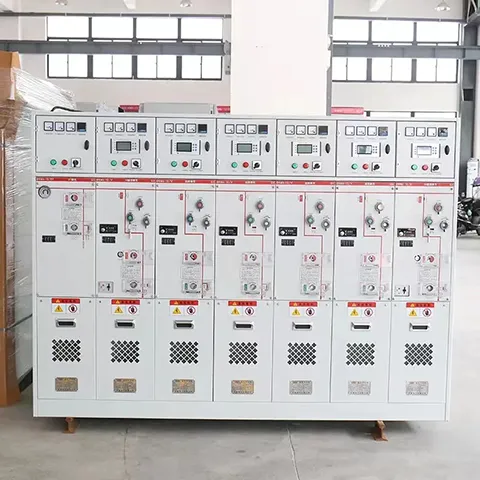

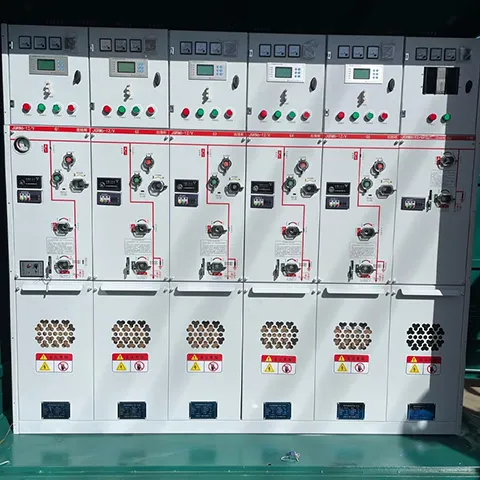

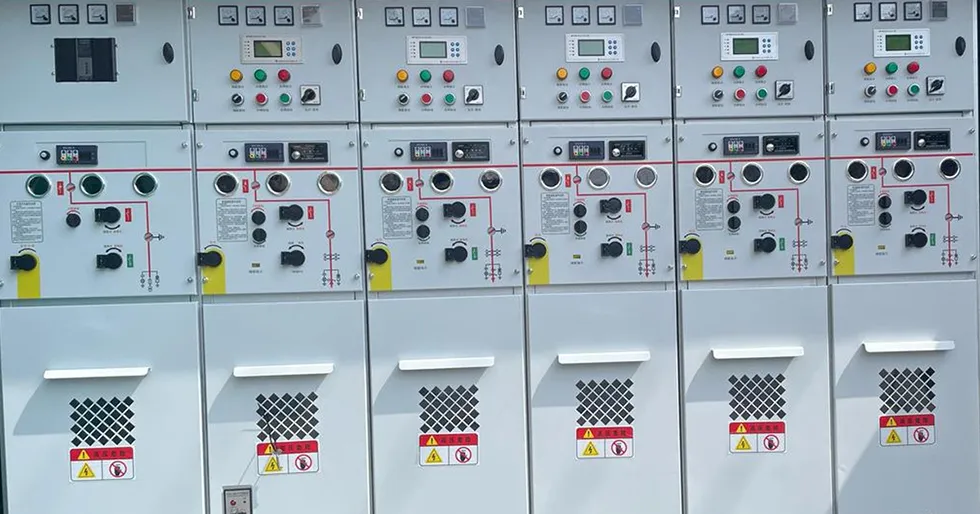

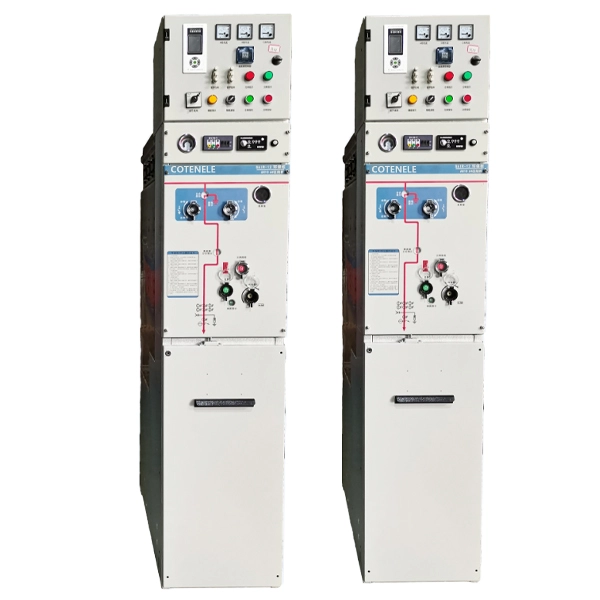

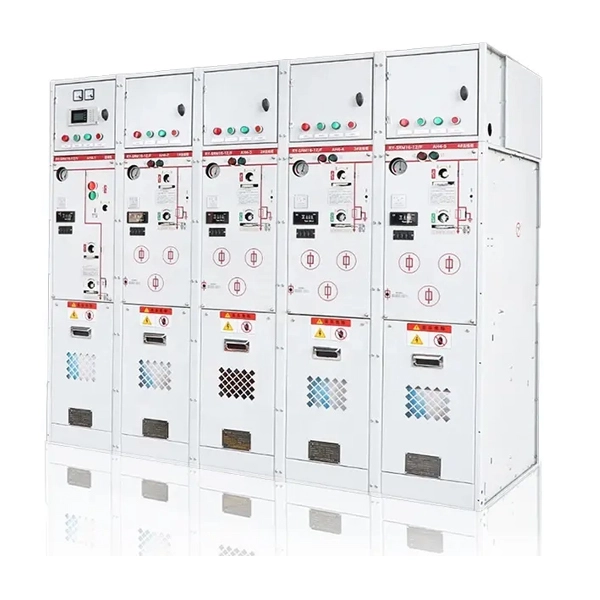

Produk menunjukkan
