Cara Alat Suis Voltan Sederhana Berfungsi dalam Sistem Pengagihan Kuasa

Tulang Belakang Antara Penjanaan dan Penggunaan

Berjalan melalui mana-mana bandar moden dan anda akan melalui berpuluh-puluh pemasangan yang bergantung kepadaalat suis voltan sederhanatanpa pernah melihat satu pun. Mereka duduk di dalam bangunan yang tidak bertanda, di belakang pagar pencawang, di tingkat bawah tanah menara komersial, dan di pinggir taman perindustrian. Ia adalah nod elektrik tempat peralihan kuasa daripada voltan tahap penghantaran kepada voltan yang sebenarnya digunakan oleh kilang, pusat data, hospital dan blok pangsapuri.

Alat suis voltan sederhana menduduki tempat tertentu dalam rantai pengagihan kuasa. Ia terletak di antara rangkaian penghantaran voltan tinggi—talian 110 kV, 220 kV atau 400 kV yang membawa kuasa merentasi jarak jauh—dan rangkaian pengedaran voltan rendah pada 400 V atau 230 V yang bersambung kepada peralatan pengguna akhir. Julat voltan sederhana, biasanya ditakrifkan sebagai voltan melebihi 1 kV dan sehingga 40.5 kV atau 52 kV bergantung pada piawaian yang digunakan, adalah di mana kuasa pukal dibahagikan dan disalurkan ke beban yang berbeza merentasi kemudahan atau kawasan geografi.

Artikel ini menerangkan cara suis voltan sederhana berfungsi pada peringkat sistem, fungsi apa yang dilakukannya dan sebab pilihan yang dibuat dalam spesifikasi gear suis mempengaruhi keselamatan, kebolehpercayaan dan kos operasi seluruh rangkaian pengedaran hiliran.

Tempat Suis Voltan Sederhana Berada dalam Sistem

Untuk memahami fungsi suis voltan sederhana, ia membantu untuk mengesan laluan kuasa dari grid ke beban.

Kemudahan perindustrian atau komersial biasa menerima kuasa daripada utiliti tempatan pada voltan sederhana—10 kV, 11 kV, 20 kV atau 33 kV adalah perkara biasa bergantung pada negara. Kuasa ini tiba melalui kabel bawah tanah atau talian atas dan memasuki papan suis utama kemudahan, yang merupakan pemasangan suis voltan sederhana. Dari sana, ia mengalir melalui pemutus litar dan bar bas ke beberapa destinasi. Sesetengah penyuap pergi ke transformer yang menurunkan voltan kepada 400 V untuk pengedaran umum dalam kemudahan. Penyumpan lain mungkin menyediakan motor besar, penyejuk atau pemampat secara langsung pada voltan sederhana kerana beban terlalu besar untuk dilayan secara ekonomi pada voltan rendah. Penyumpan lain mungkin bersambung ke penjanaan di tapak, seperti turbin gas atau penjana diesel sandaran, atau kepada sumber tenaga boleh diperbaharui seperti penyongsang suria atas bumbung.

Alat suis voltan sederhana ialah titik kawalan untuk semua aliran kuasa ini. Ia boleh menyambung atau mengasingkan setiap penyuap secara individu. Ia boleh melindungi setiap penyuap daripada kerosakan. Ia boleh membahagikan bas kepada bahagian yang berasingan untuk meningkatkan kebolehpercayaan. Dan ia menyediakan titik pengukuran dan pemantauan yang digunakan oleh pengendali kemudahan untuk memahami apa yang sistem elektrik mereka lakukan pada bila-bila masa.

Fungsi Teras bagiAlat suis Voltan Sederhana

Alat suis voltan sederhana melaksanakan empat fungsi asas dalam sistem pengagihan kuasa. Memahami setiap satu menjelaskan mengapa peralatan direka bentuk seperti itu.

Fungsi Satu: Bertukar Dalam Keadaan Biasa

Fungsi paling asas bagi mana-mana suis adalah untuk menyambung dan memutuskan litar di bawah beban biasa. Pengumpan kepada barisan pengeluaran perlu ditenagakan apabila talian berjalan dan dinyahtenagakan untuk penyelenggaraan. Pemutus litar penjana perlu ditutup apabila penjana dibawa dalam talian dan dibuka apabila ia diambil di luar talian. Pengganding bas perlu menyambungkan dua bahagian bar bas apabila transformer dikeluarkan daripada perkhidmatan dan transformer yang tinggal mesti membekalkan kedua-dua bahagian.

Operasi pensuisan ini adalah rutin, tetapi ia bukan perkara remeh. Peranti pensuisan mesti boleh mengganggu arus beban penuh tanpa arka atau hakisan sentuhan yang berlebihan. Ia mesti boleh melakukan operasi ini beribu-ribu kali sepanjang hayat perkhidmatannya. Dan ia mesti berbuat demikian dengan cara yang tidak menjejaskan keselamatan pengendali yang berdiri di hadapan panel.

Pemutus litar vakum mengendalikan tugas ini untuk kebanyakan aplikasi voltan sederhana hari ini. Pengganggu vakum memadamkan arka di dalam botol seramik tertutup di mana tiada gas untuk terion, tiada minyak untuk terurai dan tiada apa-apa untuk dikekalkan. Untuk aplikasi dengan frekuensi pensuisan yang lebih rendah, suis pemutus beban—yang lebih ringkas dan lebih murah daripada pemutus litar penuh—boleh digunakan untuk penyuap yang tidak dijangka mengganggu arus kerosakan.

Fungsi Kedua: Perlindungan Kesalahan

Jika menukar dalam keadaan biasa adalah kerja rutin suis, perlindungan kerosakan adalah misi kritikalnya. Ralat—litar pintas antara fasa, atau antara fasa dan tanah—boleh membebaskan tenaga pada skala yang sukar untuk digambarkan. Arus pada titik kerosakan boleh meningkat kepada puluhan ribu ampere dalam milisaat. Daya terma dan mekanikal yang dijana oleh arus ini boleh memusnahkan peralatan, memulakan kebakaran, dan mencederakan kakitangan.

Alat suis mesti mengesan kerosakan, mengganggu arus, dan mengasingkan bahagian yang rosak sebelum sebarang akibat ini berlaku. Ini memerlukan tiga perkara untuk berfungsi bersama: geganti perlindungan yang mengesan arus tidak normal, pemutus litar yang boleh mengganggunya dan reka bentuk sistem yang mengehadkan kerosakan cagaran pada bahagian rangkaian yang sihat.

Relay perlindungan voltan sederhana telah menjadi semakin canggih. Geganti berangka moden boleh membezakan antara pelbagai jenis ralat, membezakan antara ralat pada penyuap terlindung dan ralat hiliran, dan merekodkan data bentuk gelombang yang membantu jurutera memahami perkara yang berlaku selepas peristiwa itu. Tetapi geganti hanya boleh menghantar isyarat perjalanan. Pemutus litar kemudiannya mesti memisahkan secara fizikal sesentuhnya terhadap daya elektromagnet penuh arus sesar, memadamkan arka yang terbentuk di antara mereka, dan memulihkan kekuatan dielektriknya dengan cukup pantas untuk mengelakkan penyalaan semula. Inilah yang direka dan diuji untuk dilakukan oleh pemutus litar vakum dengan arus putus litar pintas 25 kA atau 31.5 kA.

Fungsi Tiga: Pengasingan untuk Keselamatan

Perlindungan kerosakan membersihkan keadaan berbahaya secara automatik. Pengasingan ialah tindakan yang sengaja diambil untuk menjadikan peralatan selamat untuk digunakan oleh orang ramai.

Apabila pasukan penyelenggaraan perlu mengakses pengubah, penamatan kabel atau pemutus litar itu sendiri, mereka memerlukan pemecahan yang boleh dilihat dan boleh disahkan dalam litar. Mereka perlu tahu bahawa litar tidak boleh ditenagakan semula secara tidak sengaja. Dan mereka memerlukan peralatan untuk disambungkan ke bumi supaya sebarang voltan sisa atau teraruh tidak boleh menimbulkan bahaya.

Alat suis voltan sederhana menyediakannya melalui gabungan pemutus litar, pemutus sambungan dan suis pembumian, semuanya saling berkunci supaya operasi mesti mengikut urutan yang selamat. Operator mesti membuka pemutus litar terlebih dahulu, kemudian membuka pemutus untuk mencipta jurang pengasingan yang boleh dilihat, kemudian tutup suis pembumian untuk membumikan bahagian terpencil. Saling kunci mekanikal menghalang mana-mana langkah ini daripada dilakukan dengan tidak teratur. Ini adalah sistem saling kunci "lima pencegahan" yang standard pada semua modenalat suis voltan sederhana.

Fungsi Empat: Pengukuran dan Pemantauan

Tiada sistem pengedaran boleh diuruskan tanpa data. Pengukuran semasa memberitahu geganti perlindungan apa yang sistem lakukan. Pengukuran voltan membolehkan pemantauan kualiti kuasa dan semakan penyegerakan. Pengukuran tenaga adalah asas untuk pengebilan dan peruntukan kos. Dan semakin banyak, data pemantauan keadaan daripada suis itu sendiri—suhu, nyahcas separa, masa perjalanan mekanisme—digunakan untuk meramalkan bila penyelenggaraan diperlukan sebelum kegagalan berlaku.

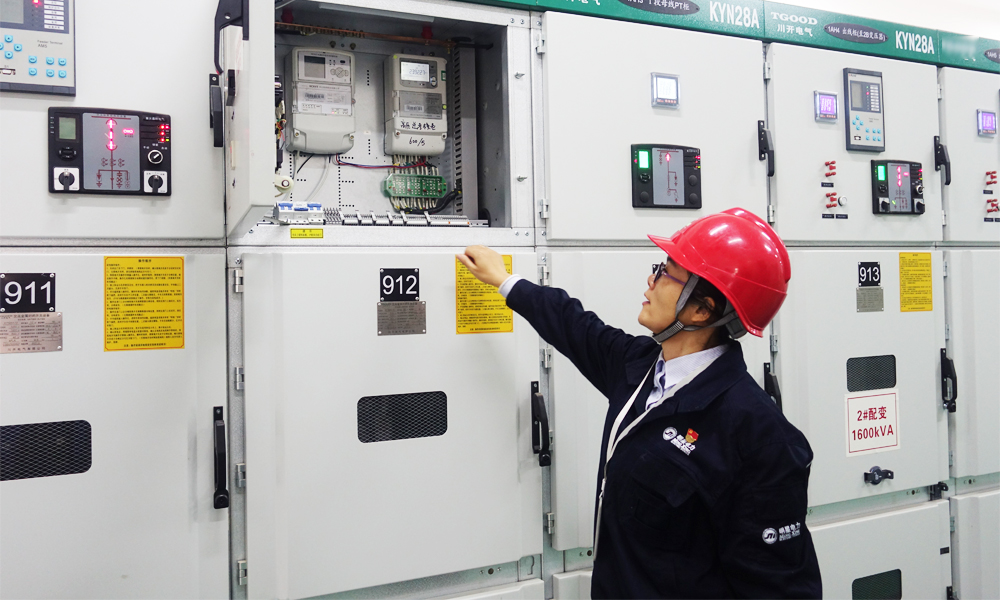

Alat suis voltan sederhana menyepadukan semua fungsi pengukuran ini. Pengubah arus dan pengubah voltan dipasang di dalam petak kabel atau pada bar bas. Output sekundernya disambungkan ke geganti perlindungan, meter dan transduser dalam petak voltan rendah. Dalam pemasangan moden, peranti ini berkomunikasi melalui protokol digital seperti IEC 61850, Modbus atau Profibus kepada SCADA pusat kemudahan atau sistem pengurusan tenaga. Panel suis ialah peranti kuasa dan sumber data.

Konfigurasi Switchgear dalam Sistem Pengedaran

Susunan fizikal panel suis dalam sistem pengedaran adalah tidak sewenang-wenangnya. Ia mencerminkan falsafah operasi kemudahan dan keperluan kebolehpercayaan beban yang disampaikan.

Busbar Tunggal

Konfigurasi paling mudah ialah bar bas tunggal dengan semua penyuap masuk dan keluar disambungkan kepadanya. Satu transformer membekalkan bas. Jika pengubah gagal atau dikeluarkan dari perkhidmatan untuk penyelenggaraan, semua beban pada bas itu kehilangan kuasa. Konfigurasi ini kos rendah dan mudah dikendalikan, tetapi ia tidak menawarkan lebihan. Ia digunakan apabila akibat gangguan bekalan boleh diterima—bangunan komersial kecil, proses perindustrian yang tidak kritikal atau bekalan pembinaan sementara.

Busbar Tunggal Terbahagi

Menambah pemutus litar bahagian bas menghasilkan dua bahagian bar bas yang boleh beroperasi secara berasingan atau digandingkan bersama. Setiap bahagian dibekalkan oleh pengubah sendiri. Jika satu pengubah gagal, pengganding bas ditutup dan pengubah sihat membekalkan kedua-dua bahagian. Muatan mengalami gangguan seketika semasa pemindahan, tetapi perkhidmatan dipulihkan dengan cepat. Ini adalah konfigurasi yang paling biasa untuk loji perindustrian bersaiz sederhana dan kemudahan komersial di mana beberapa masa henti boleh diterima untuk penyelenggaraan tetapi jumlah kehilangan bekalan tidak.

Utama-Ikatan-Utama

Konfigurasi utama-tali-utama meletakkan pengganding bas antara dua bahagian bas yang berasingan, setiap satu dengan pemutus dan pengubah masuk utamanya sendiri. Pengganding biasanya terbuka. Jika salah satu pengubah hilang, pengganding ditutup secara automatik atau melalui tindakan operator. Konfigurasi ini menawarkan kebolehpercayaan yang lebih tinggi daripada bas keratan mudah kerana operasi pengganding boleh diautomasikan dan pemindahan boleh berlaku tanpa sebarang campur tangan pengendali. Ia digunakan dalam kemudahan kritikal seperti hospital, pusat data dan loji industri proses berterusan.

Konfigurasi Unit Utama Cincin (RMU).

Untuk rangkaian pengedaran yang menyediakan pelbagai beban yang tersebar secara geografi—kampus universiti, rangkaian pengedaran bandar, sistem pengumpul ladang angin—konfigurasi unit utama cincin ialah penyelesaian standard. Beberapa panel RMU disambungkan dalam gelang, dengan setiap panel biasanya mengandungi dua suis pemutus beban untuk penyuap gelang dan satu pemutus litar atau suis bercantum untuk pengubah tempatan. Kuasa boleh mengalir dalam mana-mana arah di sekeliling cincin. Jika kerosakan kabel berlaku di mana-mana pada gelang, dua panel RMU bersebelahan dengan kerosakan boleh mengasingkan bahagian yang rosak, dan semua beban lain terus menerima kuasa dari bahagian gelang yang sihat. Seni bina ini menyediakan tahap kebolehpercayaan bekalan yang tidak dapat dipadankan oleh sistem jejari, pada kos yang jauh lebih rendah daripada menduplikasi keseluruhan infrastruktur bekalan.

COTENELE membekalkan RMU bebas SF₆ 24 kV untuk aplikasi utama gelang, menggunakan udara kering sebagai medium penebat dalam tangki keluli tahan karat yang dimeterai untuk hayat. Modul RMU—perlindungan masuk, keluar, pengubah, pengganding bas dan pemeteran terus—dibina daripada subhimpunan standard yang diuji jenis yang boleh dikonfigurasikan agar sepadan dengan gambar rajah satu baris projek.

Peralihan kepada SF₆-Free dalam Alat Suis Pengedaran

Perkembangan penting dalam suis voltan sederhana sepanjang dekad yang lalu ialah peralihan daripada gas SF₆ sebagai medium penebat dan pelindapkejutan arka. Ini amat berkaitan dengan unit suis dan gelang bertebat gas, di mana SF₆ digunakan secara tradisional untuk mengisi tangki tertutup yang merangkumi semua bahagian hidup.

Pemacu untuk peralihan ini ialah peraturan alam sekitar, terutamanya Peraturan F-gas EU yang kini melarang alat suis SF₆ baharu sehingga 24 kV di pasaran Eropah. Tetapi peralihan itu juga disokong oleh logik kejuruteraan yang baik. Udara kering dan nitrogen mempunyai potensi pemanasan global sifar, tidak memerlukan pengendalian khas pada akhir hayat, dan menghapuskan beban pentadbiran penyimpanan rekod F-gas dan pelaporan kebocoran. Gangguan vakum, yang telah menjadi piawai untuk aplikasi pemutus litar selama beberapa dekad, menyediakan fungsi pelindapkejutan arka tanpa sebarang gas sama sekali.

Bagi pengendali kemudahan, perbezaan praktikal antara SF₆RMU dan RMU udara kering adalah minimum dari segi prestasi elektrik—kedua-duanya diuji jenis mengikut piawaian IEC 62271-200 yang sama. Perbezaannya ditunjukkan dalam prosedur operasi. RMU udara kering dengan tangki tertutup untuk hayat tidak mempunyai tekanan gas untuk dipantau, tiada jadual pengisian semula untuk diselenggara, dan tiada pemulihan gas akhir hayat untuk diatur. Bagi operator utiliti atau industri yang menguruskan ratusan pencawang, pemudahan ini mempunyai nilai sebenar.

Merekabentuk Sistem Pengedaran: Spesifikasi Switchgear

Bagi jurutera yang menentukan suis voltan sederhana, beberapa keputusan menentukan konfigurasi sistem akhir.

Voltan dan tahap kerosakan. Voltan sistem menentukan reka bentuk dielektrik alat suis. Arus kerosakan yang ada menentukan kapasiti pemutus litar pintas yang diperlukan. Kedua-duanya ditubuhkan oleh sambungan grid huluan dan impedans pengubah. Kurang menyatakan penilaian kesalahan adalah berbahaya. Menentukannya secara berlebihan menambah kos yang tidak perlu. Nombor yang betul datang daripada kajian litar pintas.

Konfigurasi busbar. Pilihan antara bar bas tunggal, bar bas keratan dan konfigurasi utama-tali utama bergantung pada keperluan kebolehpercayaan dan belanjawan. Konfigurasi kebolehpercayaan yang lebih tinggi menambah kiraan panel, kos dan kerumitan, tetapi ia melindungi daripada satu-satunya punca paling biasa gangguan lanjutan: kegagalan pengubah.

Pemutus litar berbanding penyentuh bercantum. Untuk penyuap yang membekalkan transformer, pemutus litar menyediakan perlindungan beban lampau dan litar pintas. Untuk penyuap yang membekalkan motor, penyentuh bercantum mungkin lebih menjimatkan dan memberikan perlindungan yang lebih baik terhadap keadaan kerosakan khusus motor. Keputusan bergantung pada jenis beban dan tahap koordinasi perlindungan yang diperlukan.

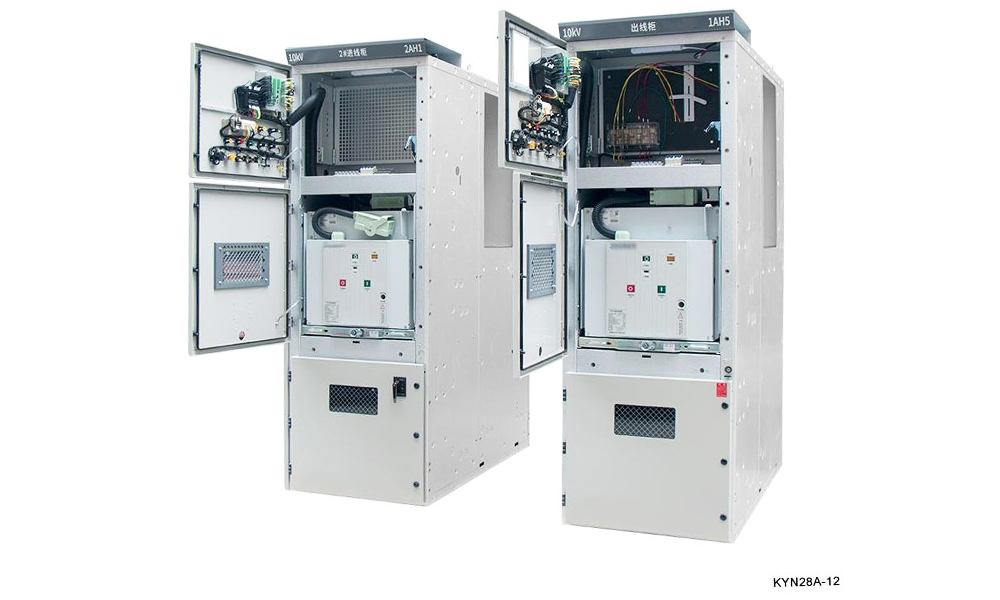

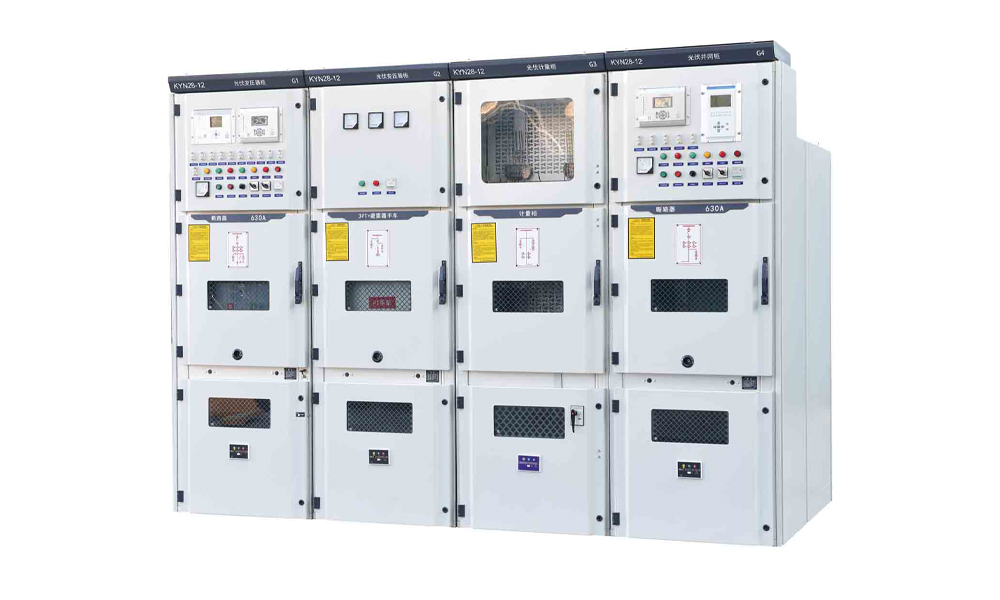

Tetap berbanding boleh ditarik balik. Alat suis tetap adalah lebih ringkas dan lebih rendah kosnya, tetapi sebarang penyelenggaraan pada pemutus litar memerlukan penyahtenagaan keseluruhan bahagian bas. Alat suis boleh ditarik balik membolehkan pemutus dikeluarkan untuk penyelenggaraan sementara bas kekal bertenaga. Untuk kemudahan kritikal yang masa hentinya sangat mahal, konfigurasi boleh ditarik balik biasanya wajar.

Integrasi dan komunikasi. Alat suis mesti bersambung dengan sistem perlindungan dan kawalan kemudahan. Protokol komunikasi, jenis dan kuantiti pengubah arus dan voltan, dan bekalan kuasa tambahan untuk geganti perlindungan dan litar kawalan mestilah ditakrifkan dalam spesifikasi.
