Cara Memilih RMU yang Tepat untuk Aplikasi Pengagihan Voltan Sederhana

pengenalan

A pemutus litaradalah salah satu bahagian yang paling banyak digunakanalat suis voltan sederhanadi dunia. Ia terletak di dalam pencawang padat di kawasan kejiranan bandar yang padat, di pangkalan turbin angin, di ruang bawah tanah menara komersial, dan di perimeter loji industri. Tugasnya tidak menarik tetapi kritikal: menyambungkan penyuap pengedaran dalam gelang, melindungi transformer dan mengasingkan kerosakan tanpa mengurangkan keseluruhan rangkaian.

KeranaRMUs dihasilkan dalam kuantiti yang banyak dan digunakan dalam armada yang besar, terdapat godaan untuk menganggapnya sebagai komoditi—pilih voltan, pilih arus, bandingkan harga. Pendekatan ini berfungsi sehingga tidak. RMU yang salah dinyatakan boleh menimbulkan sakit kepala operasi yang bercampur merentasi berpuluh-puluh atau beratus-ratus pemasangan. Konfigurasi yang berfungsi dengan sempurna di pusat bandar sederhana mungkin gagal sebelum waktunya dalam persekitaran pantai dengan semburan garam. Skim perlindungan yang mencukupi untuk rangkaian jejari mungkin berkelakuan tidak dapat diramalkan apabila utiliti mengkonfigurasi semula gelang.

Memilih RMU yang betul memerlukan pemahaman di mana ia akan beroperasi, cara ia akan diakses dan diselenggara, perkara yang mesti dilindungi dan bagaimana rangkaian di sekelilingnya mungkin berubah sepanjang hayat perkhidmatannya selama 30 tahun. Artikel ini mengkaji setiap faktor ini secara bergilir-gilir.

Mulakan dengan Aplikasi, Bukan Katalog

Ralat spesifikasi RMU yang paling mahal ialah memilih konfigurasi standard daripada katalog sebelum memahami konteks aplikasi. Tiga faktor permohonan harus membentuk setiap keputusan pemilihan RMU.

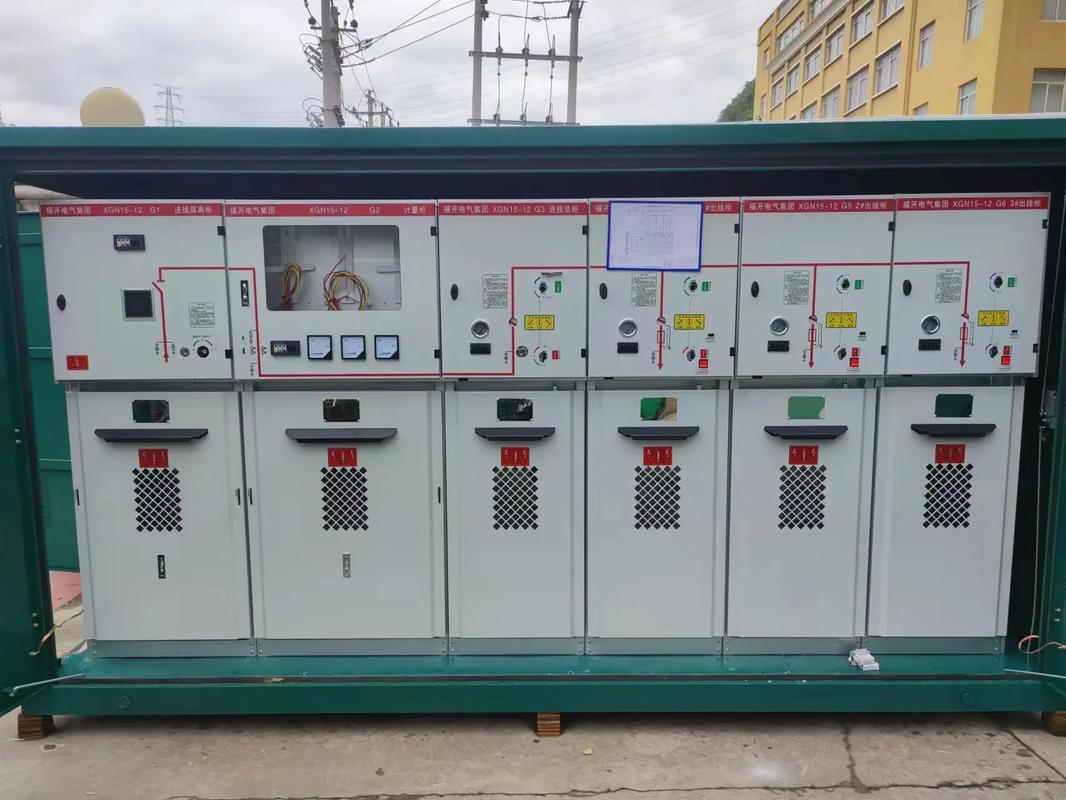

Pemasangan dalaman berbanding luaran. RMU dalaman yang dipasang di dalam bilik elektrik terkawal iklim menghadapi persekitaran yang jinak. Suhu adalah stabil. Kelembapan dikawal. Tiada pendedahan kepada hujan, habuk, atau garam. RMU luar yang dipasang di kandang yang dipasang pada pad berhampiran pantai menghadapi realiti yang sangat berbeza. Perubahan suhu boleh menyebabkan pemeluwapan dalaman. Semburan garam mempercepatkan kakisan pada bahagian logam yang terdedah. Sinaran ultraungu merendahkan penebat polimer dan mengelak dari semasa ke semasa. Kepungan mesti direka bentuk untuk keadaan ini, dengan penarafan IP yang sesuai, langkah anti-kondensasi dan perlindungan kakisan.

Falsafah akses dan penyelenggaraan. RMU yang dipasang di pencawang berkunci di pusat bandar boleh dikunjungi oleh krew penyelenggaraan dalam masa 30 minit. RMU yang dipasang di dasar turbin angin di rabung gunung hanya boleh diakses semasa tingkap cuaca tertentu dan lawatan tapak mungkin memerlukan beberapa jam masa perjalanan. Lebih jauh pemasangan, lebih kukuh kes untuk reka bentuk tertutup untuk hayat yang tidak memerlukan pemantauan gas, tiada penyelenggaraan sentuhan dan tiada campur tangan berkala. Falsafah penyelenggaraan harus dibina dalam spesifikasi, tidak ditemui selepas pentauliahan.

Konfigurasi rangkaian sedia ada. RMU yang ditambahkan pada gelang sedia ada mesti serasi dengan falsafah perlindungan, protokol komunikasi dan antara muka fizikal peralatan yang sudah dalam perkhidmatan. Jika rangkaian sedia ada menggunakan platform geganti perlindungan khusus, RMU baharu seharusnya mampu menyepadukan dengannya. Jika gelang sedia ada menggunakan konfigurasi modul tertentu, unit baharu harus dimuatkan ke dalam topologi tersebut tanpa memerlukan kejuruteraan tersuai.

Tentukan Fungsi Setiap Modul Mesti Lakukan

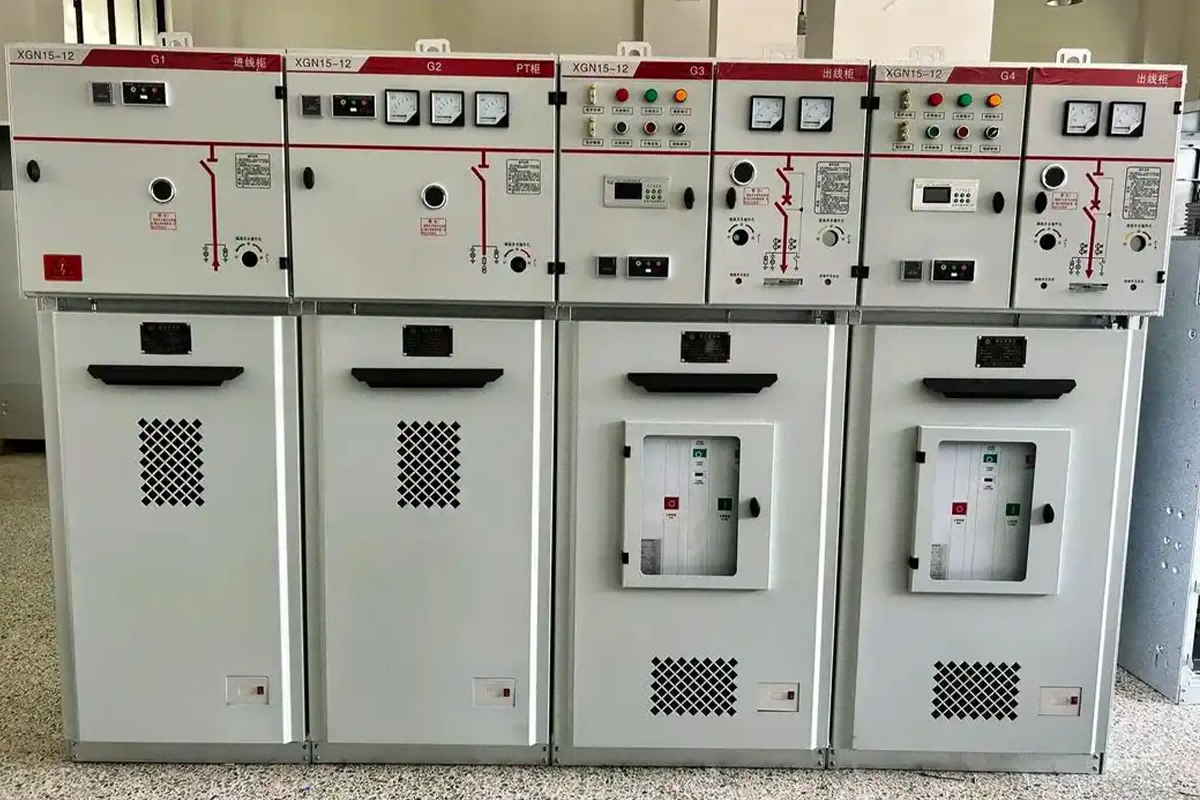

RMU bukan satu peranti. Ia adalah himpunan modul, masing-masing melaksanakan fungsi yang berbeza. Tugas spesifikasi pertama adalah untuk menentukan fungsi mana yang diperlukan dan berapa banyak setiap satu.

Modul penyuap cincin. Ini ialah unit suis pemutus beban yang menyambungkan RMU ke dalam gelang pengedaran. Sekurang-kurangnya dua diperlukan—biasanya ditetapkan sebagai masuk dan keluar, walaupun dalam konfigurasi cincin kuasa boleh mengalir ke mana-mana arah. Setiap modul penyuap cincin mengandungi suis pemutus beban yang mampu mengganggu arus beban terkadar. Penarafan yang paling biasa ialah 630A, yang meliputi sebahagian besar aplikasi cincin pengedaran.

Modul perlindungan pengubah. Modul ini membekalkan dan melindungi transformer pengedaran yang menurunkan voltan sederhana kepada voltan rendah untuk kegunaan tempatan. Perlindungan boleh disediakan oleh fius (pendekatan yang paling mudah dan paling biasa), pemutus litar (di mana selektiviti atau operasi yang kerap diperlukan), atau gabungan suis putus beban bersatu. Pilihan antara perlindungan fius dan pemutus bergantung pada saiz pengubah, tahap kerosakan rangkaian, dan falsafah penyelarasan perlindungan utiliti.

Modul pengganding bas. Dalam pemasangan RMU yang lebih besar, pengganding bas boleh menyambung atau memisahkan dua bahagian bar bas. Ini membolehkan fleksibiliti operasi: satu pengubah boleh dikeluarkan daripada perkhidmatan manakala satu lagi membekalkan kedua-dua bahagian, atau gelang boleh dibahagikan kepada dua segmen bebas untuk pengasingan kerosakan.

Modul pemeteran langsung. Apabila utiliti memerlukan pemeteran hasil di RMU, modul pemeteran khusus memuatkan pengubah arus dan voltan bersaiz untuk ketepatan pengebilan. Modul ini biasanya tidak mempunyai fungsi pensuisan—ia adalah titik pengukuran sahaja.

COTENELE membekalkan modul RMU dalam semua konfigurasi ini, termasuk penyuap gelang masuk dan keluar berkadar 630A, modul perlindungan pengubah dengan perlindungan fius atau pemutus litar, pengganding bas dan petak pemeteran terus. Konfigurasi standard tiga, empat dan lima modul tersedia, dengan susunan tersuai dipetik pada rajah satu baris pelanggan.

Pilih Teknologi Penebat

Medium penebat di dalam tangki RMU menentukan jejak alam sekitar peralatan, profil penyelenggaraan dan status pematuhan. Keputusan ini semakin penting kerana peraturan SF₆ telah diperketatkan di seluruh dunia.

Udara kering dan penebat nitrogen telah menjadi pengganti utama SF₆ dalam aplikasi RMU. Kedua-dua gas mempunyai potensi pemanasan global sifar. Kedua-duanya adalah tidak toksik, tidak mudah terbakar, dan tidak memerlukan pengendalian khas pada akhir hayat. Dalam udara kering moden atau RMU bertebat N₂, tangki gas diisi dan dimeterai di kilang. Ia tidak memerlukan pemantauan tekanan, tiada pengisian semula, dan tiada penyelenggaraan berkaitan gas untuk keseluruhan hayat reka bentuk 30 tahunnya. Tangki itu sendiri biasanya keluli tahan karat, memberikan rintangan kakisan yang sepadan dengan ketahanan elektrik peralatan.

RMU bebas SF₆ 24kV COTENELE menggunakan udara kering sebagai medium penebat dalam tangki keluli tahan karat yang dimeterai untuk hayat. Reka bentuk telah diuji jenis kepada IEC 62271-200 dengan daya tahan litar pintas 25kA selama empat saat dan klasifikasi arka dalaman IAC AFLR pada 20kA selama satu saat. Tangki meninggalkan kilang dalam keadaan tertutup dan diuji. Dari perspektif pengendali, tiada sistem gas untuk diuruskan.

Penebat pepejal menawarkan pendekatan alternatif dengan menghapuskan gas sepenuhnya. Konduktor hidup dan sesentuh pensuisan dikapsulkan dalam resin epoksi. Tiada tangki gas, tiada bekas tekanan, dan tiada kemungkinan kebocoran gas. RMU berpenebat pepejal sememangnya padat dan sangat sesuai untuk persekitaran yang keras di mana kelembapan, garam atau bahan cemar bawaan udara akan mencabar reka bentuk berpenebat gas atau berpenebat udara. Pertimbangannya ialah modul bertebat pepejal biasanya kurang fleksibel apabila konfigurasi semula diperlukan dan membawa kos unit yang lebih tinggi.

Warisan SF₆. RMU tradisional yang dipenuhi SF₆ masih beroperasi secara meluas, tetapi ia tidak lagi ditentukan untuk pemasangan baharu di pasaran yang mematuhi Peraturan F-gas EU atau sekatan yang setara. Jurutera harus mengesahkan status kawal selia pasaran sasaran sebelum memasukkan peralatan SF₆ dalam spesifikasi. Walaupun SF₆ belum diharamkan, menyatakan peralatan SF₆ mewujudkan liabiliti pematuhan jangka panjang yang kini tidak mahu diterima oleh ramai pemilik aset.

Sahkan Parameter Dinilai Terhadap Keadaan Tapak

Penarafan papan nama pada lembaran data RMU adalah berdasarkan syarat rujukan standard. Keadaan tapak selalunya berbeza daripada rujukan ini, kadangkala agak ketara. Tugas jurutera adalah untuk mengesahkan bahawa penilaian adalah sah untuk persekitaran pemasangan sebenar.

Voltan terkadar mesti melebihi voltan sistem nominal, dengan elaun untuk lebihan voltan sementara semasa kerosakan bumi atau transien pensuisan. Untuk sistem 20kV, RMU berkadar 24kV adalah perkara biasa. Untuk sistem 33kV, penarafan 36kV atau 40.5kV diperlukan. Tahanan frekuensi kuasa dan voltan tahan impuls kilat hendaklah disahkan terhadap kajian penyelarasan penebat projek.

Nilai arus untuk modul penyuap cincin biasanya 630A, yang menampung arus berterusan dalam kebanyakan gelang pengedaran. Modul perlindungan pengubah biasanya diberi nilai 200A atau lebih rendah, sepadan dengan penarafan fius atau tetapan pemutus litar. Penilaian mesti sah pada ketinggian tapak dan suhu ambien maksimum. Jika pemasangan melebihi 1000 meter, atau jika suhu ambien kerap melebihi 40°C, faktor pengurangan dikenakan dan penarafan papan nama yang lebih tinggi mungkin diperlukan untuk menghantar arus berterusan yang diperlukan.

Arus tahan litar pintas ialah parameter yang paling mempengaruhi secara langsung kekukuhan fizikal RMU. Penarafan—biasanya 20kA atau 25kA selama empat saat—mesti sepadan atau melebihi tahap kerosakan yang dikira pada titik pemasangan. Kajian litar pintas yang menggunakan data rangkaian semasa dan akaun untuk unjuran tambahan generasi akan datang adalah satu-satunya asas yang boleh dipercayai untuk menentukan parameter ini. Kurang menentukan ia mewujudkan risiko kegagalan yang besar. Menentukannya secara berlebihan menambah kos yang tidak perlu.

Fahami Falsafah Penyelenggaraan Setiap Reka Bentuk

Keperluan penyelenggaraan RMU berbeza-beza mengikut reka bentuk, dan variasi ini mempunyai implikasi kos operasi langsung ke atas hayat peralatan selama 30 tahun.

Tangki gas yang dimeterai untuk hayat ialah standard moden untuk RMU tanpa SF₆. Tangki diisi dengan udara kering atau nitrogen di kilang, diuji untuk kebocoran, dan dimeteraikan secara kekal. Tiada tolok tekanan gas pada panel hadapan—tiada apa-apa untuk dibaca. Tiada port pengisian semula—tiada apa-apa untuk diisi semula. Manual penyelenggaraan tidak mengandungi prosedur berkaitan gas kerana tiada prosedur. Bagi pengendali yang menguruskan kumpulan ratusan RMU, menghapuskan pengendalian gas daripada program penyelenggaraan adalah penjimatan operasi yang ketara.

Penggantian fius ialah aktiviti penyelenggaraan yang paling biasa pada RMU, dan satu-satunya yang perlu diperlukan semasa operasi biasa unit tertutup moden. Apabila fius perlindungan pengubah beroperasi, pautan fius mesti diganti. Reka bentuk harus membenarkan ini dilakukan dengan selamat, dengan modul penyuap cincin kekal dalam perkhidmatan manakala modul perlindungan pengubah diasingkan. Prosedur penggantian fius, keperluan akses, dan ketersediaan pautan fius gantian hendaklah disemak sebelum spesifikasi.

Kehidupan pencelah vakum. Dalam reka bentuk RMU yang menggunakan pencelah vakum untuk pemutus litar atau fungsi pemutus beban—yang merupakan RMU paling moden—pencelah dimeterai seumur hidup dan tidak memerlukan penyelenggaraan. Ketahanan mekanikal mekanisme pengendalian, biasanya dinilai untuk beribu-ribu operasi, menentukan selang di mana pemeriksaan atau baik pulih mekanisme mungkin diperlukan. Bagi kebanyakan aplikasi pengedaran, di mana operasi pensuisan jarang berlaku, mekanisme tersebut akan bertahan lebih lama daripada jangka hayat peralatan yang dipasang.

Senarai Semak Konfigurasi untuk Senario Aplikasi Biasa

Aplikasi yang berbeza memerlukan konfigurasi RMU yang berbeza. Walaupun setiap projek mempunyai keperluan unik, beberapa corak biasa berfungsi sebagai titik permulaan yang berguna.

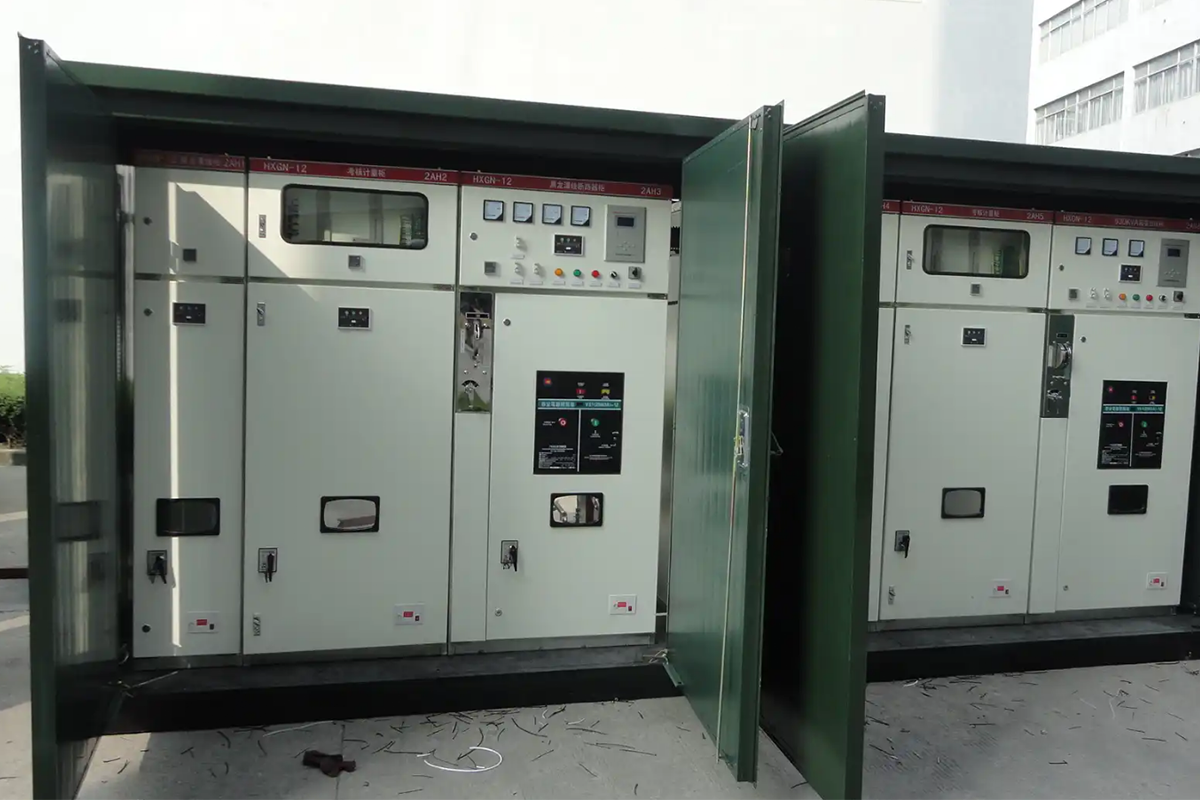

Pencawang pengedaran bandar. Konfigurasi biasa ialah tiga modul: dua modul penyuap cincin (suis pemutus beban) dan satu modul perlindungan pengubah (bercantum). Ini menyediakan sambungan gelang dan membekalkan pengubah pengedaran tempatan. Dalam sesetengah rangkaian, konfigurasi empat modul dengan modul perlindungan pengubah tambahan digunakan di mana dua pengubah dipasang di tapak yang sama.

Rangkaian pengumpul ladang angin. Transformer turbin angin biasanya dilindungi oleh modul bercantum dalam RMU yang dipasang di dasar setiap turbin atau dalam kumpulan kecil. Penyumpan gelang RMU menyambungkan berbilang turbin dalam rantai daisy atau gelang kembali ke pencawang pengumpul. Kekerapan pensuisan boleh lebih tinggi daripada pengedaran bandar disebabkan kitaran mula-henti turbin. Pengganggu vakum dengan ketahanan mekanikal yang tinggi lebih disukai untuk elemen pensuisan.

Bangunan komersial atau pusat data. Apabila RMU membekalkan kemudahan dengan penjanaan di tapak atau suapan utiliti dwi, ​​modul pengganding bas mungkin diperlukan untuk menguruskan interkoneksi antara dua sumber. Modul perlindungan pengubah dengan pemutus litar dan bukannya fius kadangkala diutamakan kerana keupayaannya untuk ditetapkan semula dari jauh dan untuk penyelarasan yang lebih mudah dengan perlindungan hiliran.

Infrastruktur kritikal. Untuk hospital, lapangan terbang dan loji industri proses berterusan, konfigurasi RMU harus menyokong penyelarasan terpilih dan menyediakan keupayaan untuk mengasingkan bahagian yang rosak tanpa mengganggu bekalan ke bahagian yang sihat. Lebihan dalam konfigurasi penyuap cincin—sehingga tiada kerosakan kabel tunggal menyebabkan keseluruhan bekalan terputus—harus direka bentuk ke dalam topologi gelang, bukan hanya spesifikasi RMU.

Pematuhan Standard dan Dokumentasi

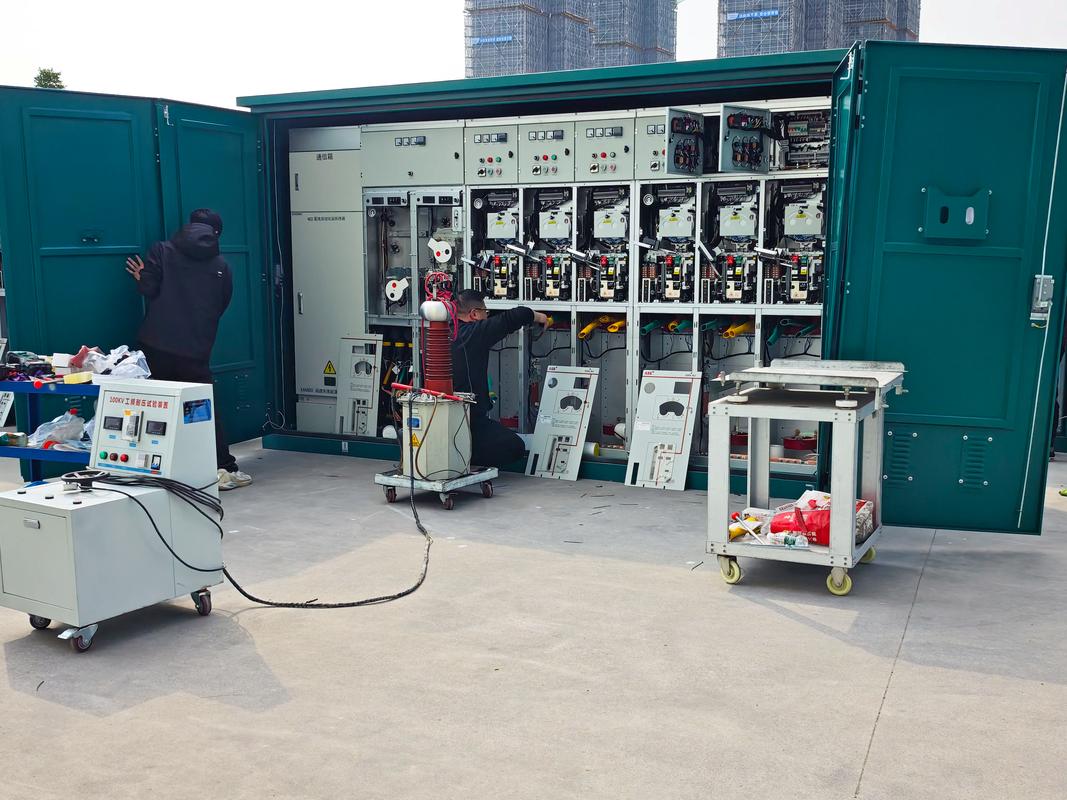

Ujian jenis kepada IEC 62271-200 adalah keperluan minimum untuk RMU di pasaran antarabangsa. Program ujian jenis meliputi ujian dielektrik, kenaikan suhu, tahan litar pintas, klasifikasi arka dalaman dan ketahanan mekanikal. Jurutera hendaklah meminta laporan ujian jenis yang lengkap, bukan sijil ringkasan, dan harus mengesahkan bahawa konfigurasi yang diuji sepadan dengan konfigurasi yang dipetik.

Di luar ujian jenis, pakej dokumentasi adalah sebahagian daripada produk. Laporan ujian rutin dari kilang untuk setiap modul. Pengisytiharan pematuhan kepada peraturan yang berkenaan—termasuk Peraturan F-gas EU untuk peralatan bebas SF₆. Manual pemasangan dan operasi yang menerangkan dengan tepat keperluan penyelenggaraan, atau kekurangannya, untuk reka bentuk khusus.

COTENELE menyediakan sijil ujian jenis IEC 62271-200, laporan ujian rutin dan pakej dokumentasi penuh dengan setiap sebut harga RMU. Dokumentasi tersedia pada peringkat tender, membolehkan jurutera perunding dan penilai utiliti melengkapkan semakan teknikal mereka sebelum pemberian kontrak.

Kesimpulan

Memilih RMU ialah latihan dalam memikirkan keseluruhan hayat perkhidmatan peralatan—di mana ia akan diletakkan, perkara yang akan diminta untuk dilakukan, bagaimana ia akan diselenggara dan bagaimana rangkaian di sekelilingnya mungkin berubah. Pilihan yang tepat tidak semestinya yang mempunyai harga belian yang paling rendah. Ia adalah yang meminimumkan jumlah kos pemilikan selama tiga dekad sambil memberikan kebolehpercayaan, keselamatan dan fleksibiliti operasi yang dituntut oleh aplikasi.

Bagi jurutera yang menyediakan spesifikasi RMU, urutan keputusan adalah jelas. Mulakan dengan persekitaran aplikasi. Tentukan fungsi modul yang diperlukan. Pilih teknologi penebat yang memenuhi peraturan alam sekitar semasa dan boleh dijangka. Sahkan penilaian terhadap keadaan tapak. Fahami keperluan penyelenggaraan reka bentuk yang dipilih. Sahkan bahawa dokumentasi dan bukti pematuhan tersedia sebelum pesanan dibuat.

COTENELE menyokong proses ini dengan RMU bebas SF₆ yang diuji jenis, sedia pengeluaran yang dikonfigurasikan kepada gambar rajah satu baris projek. Pasukan kejuruteraan kami bersedia untuk menyemak keperluan permohonan, mengesyorkan konfigurasi modul dan menyediakan pakej dokumentasi lengkap untuk penyerahan tender.
