Apakah Faktor Yang Perlu Dipertimbangkan oleh Jurutera Apabila Memilih Alat Suis Voltan Sederhana?

Pengenalan: Keputusan Yang Bergema Selama Beberapa Dekad

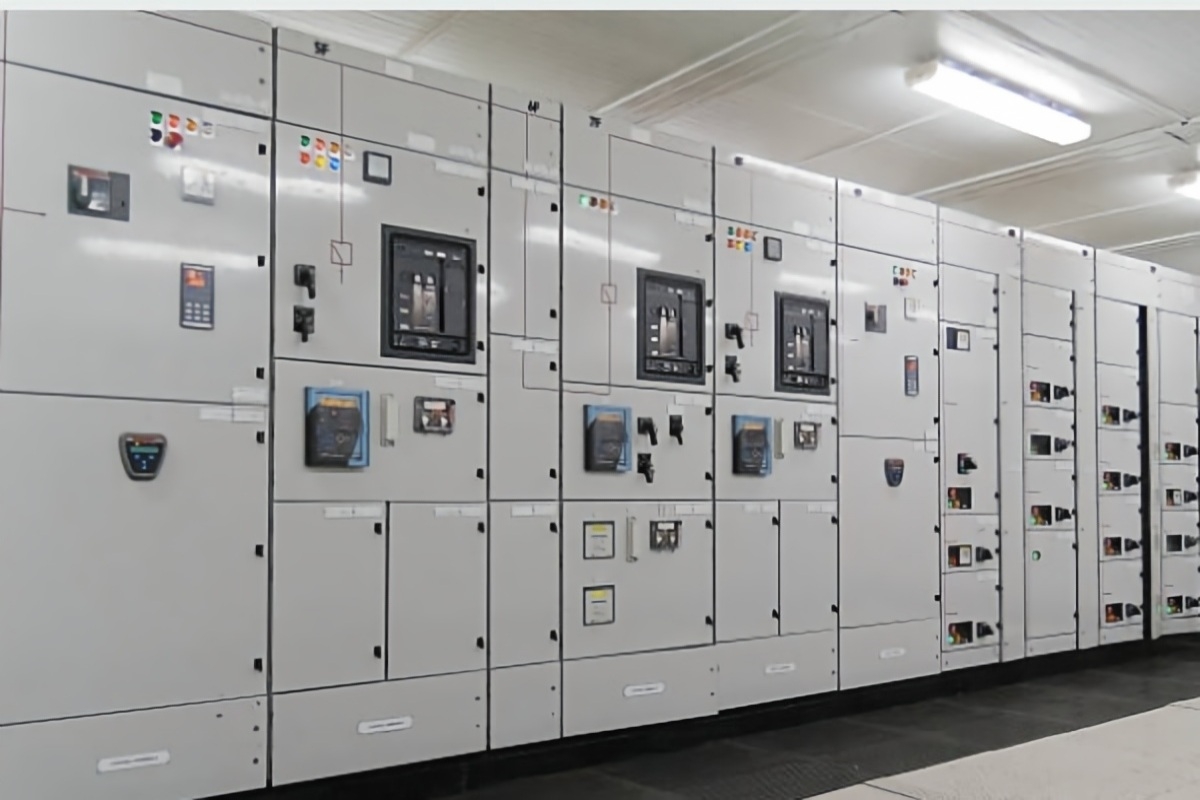

Memilih alat suis voltan sederhana bukanlah satu transaksi. Ia adalah keputusan reka bentuk yang akan membentuk keselamatan elektrik kemudahan, fleksibiliti operasi, dan belanjawan penyelenggaraan selama dua puluh hingga tiga puluh tahun. Tidak seperti komponen yang boleh ditukar semasa penutupan rutin, suis adalah berstruktur. Setelah bar bas dipasang, panel diikat bersama, dan kabel ditamatkan, menukar konfigurasi peralatan menjadi projek modal utama.

Namun dalam tekanan tarikh akhir projek, pemilihan suis sering dikurangkan kepada menyemak beberapa parameter pada lembaran data dan membandingkan harga. Pendekatan ini terlepas faktor yang benar-benar menentukan sama ada peralatan akan berfungsi dengan baik sepanjang hayat perkhidmatannya, kekal mematuhi peraturan yang berkembang dan menyesuaikan diri dengan perubahan dalam profil beban elektrik kemudahan.

Artikel ini mengenal pasti faktor yang dipertimbangkan oleh jurutera berpengalaman semasa memilih suis voltan sederhana—bukan hanya parameter yang muncul pada papan nama, tetapi pertimbangan operasi, pengawalseliaan dan kitaran hayat yang memisahkan spesifikasi yang berprestasi daripada yang menimbulkan masalah kemudian.

Faktor Satu: Memahami Aplikasi Sebelum Melihat Peralatan

Ralat tunggal yang paling biasa dalam pemilihan gear suis adalah bermula dengan katalog peralatan sebelum memahami aplikasi sepenuhnya. Urutan yang betul bermula dengan definisi yang jelas tentang perkara yang mesti dilakukan oleh suis, bukan hanya apa yang mesti ditahan.

Pengumpan masuk yang menyediakan pengubah utiliti mempunyai keperluan asas yang berbeza daripada penyuap keluar yang membekalkan motor besar. Pemutus masuk melihat operasi yang agak sedikit tetapi mesti menyelaraskan dengan perlindungan utiliti huluan. Pengumpan motor melihat permulaan dan berhenti yang kerap, mungkin memerlukan perlindungan lonjakan, dan memerlukan skim perlindungan yang membezakan antara permulaan masuk dan kerosakan tulen. Menentukan pemutus yang sama untuk kedua-dua aplikasi tanpa mengambil kira perbezaan ini membawa kepada gangguan gangguan, penyelenggaraan yang berlebihan atau perlindungan yang tidak mencukupi.

Persekitaran operasi juga membentuk spesifikasi. Pemasangan dalaman dalam bilik elektrik yang bersih dan dikawal iklim membenarkan reka bentuk peralatan yang akan gagal dengan cepat dalam persekitaran perindustrian luar atau yang keras. Panel suis yang dinilai untuk bilik elektrik pusat data, dengan suhu yang stabil dan kelembapan yang rendah, bukanlah spesifikasi yang sama seperti panel yang ditujukan untuk platform luar pesisir atau pemasangan suria padang pasir. Pemeluwapan, semburan garam, habuk bawaan udara, dan perubahan suhu yang melampau setiap satu mengenakan keperluan reka bentuk yang mesti ditangani oleh spesifikasi.

Waktu kejuruteraan yang dihabiskan untuk mentakrifkan aplikasi sebelum carian peralatan bermula tidak pernah sia-sia. Ia adalah insurans termurah terhadap ralat spesifikasi yang menggabungkan selama beberapa dekad operasi.

Faktor Dua: Teknologi Pensuisan Teras

Pilihan teknologi pemutus litar menentukan ciri asas perkakas suis: profil penyelenggaraannya, ciri keselamatannya dan jejak persekitarannya.

Pemutus litar vakum telah menjadi standard untuk aplikasi voltan sederhana dari 3.3 kV hingga 40.5 kV. Sebabnya didokumentasikan dengan baik: pencelah vakum memadamkan arka di dalam botol seramik tertutup yang tidak memerlukan penyelenggaraan sepanjang hayat perkhidmatannya. Tiada minyak untuk diuji, ditapis atau diganti. Tiada gas untuk bocor atau dipantau. Penyalah itu tidak menghiraukan punca arus kerosakan yang mesti diganggunya, menjadikannya sangat sesuai untuk grid dengan penembusan tenaga boleh diperbaharui yang tinggi di mana ciri kerosakan mungkin berbeza daripada penjanaan segerak tradisional.

Pemutus litar SF₆, yang dahulunya biasa digunakan dalam aplikasi voltan sederhana, kini sedang berundur. Peraturan F-gas EU telah melarang alat suis SF₆ baharu sehingga 24 kV daripada pasaran Eropah, dan sekatan yang serupa sedang berkembang di peringkat global. Walaupun peraturan belum berkuat kuasa, hala tuju dasar adalah jelas. Menentukan peralatan SF₆ hari ini mewujudkan liabiliti pematuhan masa hadapan dan peningkatan kos operasi untuk pengendalian gas, pengesanan kebocoran dan pemulihan akhir hayat yang akhirnya.

Persoalan praktikal untuk jurutera bukanlah sama ada untuk memilih gangguan vakum-bahawa perdebatan sebahagian besarnya telah diselesaikan. Persoalannya ialah reka bentuk pemutus litar vakum khusus dan pengeluar mana yang paling memenuhi keperluan projek untuk ketahanan mekanikal, kapasiti gangguan dan keserasian dengan konfigurasi panel yang dipilih.

Faktor Tiga: Parameter Dinilai dan Marginnya

Parameter yang dinilai pada lembaran data perkakas suis—voltan, arus, kapasiti pemutus litar pintas—adalah kriteria kemasukan minimum. Apa yang memisahkan spesifikasi teguh daripada yang kecil ialah margin antara nilai undian dan keadaan operasi sebenar.

Voltan terkadar mesti melebihi voltan sistem nominal dengan elaun untuk lebihan voltan sementara semasa kerosakan atau peristiwa pensuisan. Sistem 12 kV mungkin melihat voltan sementara jauh lebih tinggi daripada nilai nominal. Voltan tahan frekuensi kuasa suis dan voltan tahan impuls kilat mesti memenuhi syarat ini dengan margin, bukan hanya memenuhi standard minimum.

Arus berterusan yang diberi nilai wajar diberi perhatian khusus kerana ia sering kurang ditentukan. Penarafan papan nama menganggap keadaan ambien tertentu—biasanya maksimum 40°C, dengan siling ketinggian 1000 meter. Jika pemasangan berada di kawasan di mana suhu ambien kerap melebihi 40°C, atau pada ketinggian melebihi 1000 meter di mana udara yang lebih nipis mengurangkan kecekapan penyejukan, arus undian mesti dikurangkan. Pemutus 1250 A yang dipasang pada 3000 meter mungkin hanya mampu membawa 1050 A secara berterusan. Jika beban hampir dengan penarafan papan nama di bawah keadaan standard, ia akan melebihi kapasiti berkurangan di bawah keadaan tapak sebenar.

Kapasiti pemutus litar pintas mesti dibandingkan dengan tahap kerosakan yang dikira pada titik pemasangan, bukan dengan nilai standard yang ditarik daripada spesifikasi projek sebelumnya. Rangkaian bandar dengan ketumpatan beban tinggi dan sambungan pengubah berbilang boleh menghasilkan tahap kerosakan yang mengejutkan jurutera yang terbiasa dengan sistem yang kurang padat yang saling berkaitan. Kajian litar pintas yang dilakukan untuk pemasangan khusus, menggunakan data sistem semasa dan unjuran generasi akan datang, adalah satu-satunya asas yang boleh dipercayai untuk menentukan parameter ini.

Arus tahan masa singkat—arus yang mesti dibawa oleh pemutus dalam kedudukan tertutup untuk tempoh tertentu manakala peranti hiliran membersihkan kerosakan—sama pentingnya untuk penyelarasan terpilih. Jika pemutus penyuap bertujuan untuk menunggang kerosakan semasa pemutus hulu tersandung, penarafan masa pendeknya mesti sepadan dengan keperluan tersebut. Menghadapi parameter ini membawa kepada perjalanan berlatarkan dan sambungan gangguan yang tidak perlu.

Faktor Empat: Sederhana Penebat dan Pematuhan Persekitaran

Medium yang menyediakan penebat dielektrik antara fasa dan ke tanah telah menjadi keputusan dengan dimensi pengawalseliaan, alam sekitar dan operasi yang melampaui prestasi elektrik.

Alat suis berpenebat udara kekal sebagai teknologi yang paling mudah dan paling banyak digunakan. Ia menggunakan udara ambien sebagai medium penebat, dengan kelegaan fizikal antara fasa memberikan kekuatan dielektrik. Penebat udara difahami dengan baik, tidak memerlukan pengendalian khas, dan tidak mengenakan liabiliti alam sekitar. Pertukaran adalah saiz: panel bertebat udara lebih besar daripada setara terlindung gas, yang penting dalam aplikasi di mana ruang terhad atau mahal.

Alat suis berpenebat gas SF₆, yang menguasai pemasangan voltan sederhana padat selama beberapa dekad, kini dihentikan secara berperingkat oleh peraturan. Untuk projek baharu di Eropah dan pasaran terkawal lain, SF₆ bukan pilihan untuk peralatan sehingga 24 kV. Walaupun untuk kelas voltan yang lebih tinggi, arah dasar adalah jelas. Jurutera harus menentukan alternatif bebas SF₆ melainkan pengecualian khusus dikenakan dan telah disahkan.

Penebat udara kering dan nitrogen telah muncul sebagai pengganti utama SF₆ dalam peralatan terlindung gas. Kedua-dua gas mempunyai potensi pemanasan global sifar. Kedua-duanya tidak toksik dan tidak memerlukan pengendalian akhir hayat khas. Tangki keluli tahan karat bertutup yang digunakan dalam udara kering moden atau suis bertebat N₂ diisi di kilang dan dimeterai untuk hayat—tiada pemantauan tekanan, tiada pengisian semula dan tiada penyelenggaraan berkaitan gas untuk keseluruhan hayat perkhidmatan peralatan.

Penebat pepejal, menggunakan pengkapsulan resin epoksi bagi bahagian hidup, menawarkan satu lagi laluan bebas SF₆. Ia menghapuskan gas sepenuhnya, yang menjadikannya menarik untuk persekitaran yang keras dan pemasangan yang terhad ruang. Pertimbangannya ialah reka bentuk bertebat pepejal kurang fleksibel apabila konfigurasi semula diperlukan.

Bagi jurutera yang menyatakan gear suis hari ini, keputusan sederhana penebat adalah semakin mudah: pilih teknologi bebas SF₆, sahkan bahawa pengilang telah menyelesaikan ujian jenis kepada piawaian IEC yang berkenaan, dan sahkan bahawa pakej dokumentasi menyokong tuntutan pematuhan alam sekitar.

Faktor Lima: Konfigurasi Tetap Berbanding Boleh Tarik Balik

Pilihan antara pembinaan tetap dan boleh ditarik pada asasnya adalah keputusan tentang cara penyelenggaraan akan dilakukan sepanjang hayat perkhidmatan peralatan.

Alat suis tetap mempunyai pemutus litar dan suis dipasang secara kekal dalam panel. Ia lebih mudah dalam reka bentuk, lebih rendah dalam kos permulaan, dan memerlukan lebih sedikit komponen mekanikal yang boleh gagal. Perlawanan adalah bahawa sebarang penyelenggaraan pada peranti pensuisan memerlukan penyahtenagaan keseluruhan bahagian bas. Untuk kemudahan di mana tingkap gangguan tersedia dan kos masa henti terurus, gear suis tetap boleh menjadi pilihan yang sesuai.

Alat suis boleh ditarik balik melekapkan pemutus litar pada trak yang boleh dimasukkan ke dalam dan keluar dari panel. Apabila pemutus berada dalam kedudukan bersambung, ia terlibat sepenuhnya dengan litar primer dan sekunder. Ia boleh ditarik keluar ke kedudukan ujian di mana litar utama diputuskan tetapi litar sekunder kekal bersambung untuk ujian. Ia boleh ditarik balik sepenuhnya ke kedudukan terpencil untuk penyelenggaraan atau penggantian. Konfigurasi ini membolehkan pemutus diservis atau diganti tanpa menyahtenagakan bar bas, yang penting dalam kemudahan yang masa hentinya sangat mahal atau di mana operasi berterusan diperlukan mengikut kontrak.

Konfigurasi boleh ditarik balik mengenakan keperluan mekanikal tambahan. Trak mesti sejajar dengan panel dengan tepat. Sentuhan utama mesti terlibat dengan tekanan sentuhan yang konsisten. Saling kunci mekanikal yang menghalang salah operasi—memasang pemutus tertutup, menutup pemutus dalam kedudukan pertengahan—mesti berfungsi dengan pasti sepanjang beribu-ribu operasi. Ini bukan ciri yang boleh disahkan daripada gambar. Mereka memerlukan ketepatan pembuatan yang datang daripada pengalaman dan disiplin kawalan kualiti.

Untuk aplikasi kritikal—pusat data, loji industri proses berterusan, hospital—konfigurasi boleh ditarik balik biasanya merupakan pilihan yang betul walaupun kos permulaannya lebih tinggi. Keupayaan untuk mengekalkan atau menggantikan pemutus tanpa menutup bas adalah keupayaan yang membayar untuk dirinya sendiri pada kali pertama ia digunakan.

Faktor Enam: Perlindungan, Kawalan dan Komunikasi

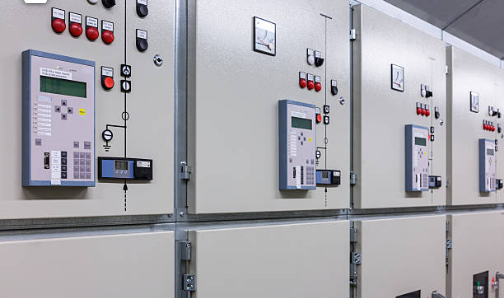

Pemutus litar tanpa geganti perlindungan adalah suis tanpa kecerdasan. Pemilihan sistem perlindungan, kawalan dan komunikasi adalah sama pentingnya dengan pemilihan pemutus itu sendiri.

Geganti perlindungan berangka moden menawarkan keupayaan yang melangkaui perlindungan arus lebih asas dan kerosakan bumi. Mereka boleh mendiskriminasi antara jenis kerosakan yang berbeza, menyimpan rekod bentuk gelombang untuk analisis pasca peristiwa, dan berkomunikasi dengan SCADA huluan atau sistem pengurusan tenaga melalui IEC 61850, Modbus atau protokol lain. Bagi seorang jurutera, menentukan geganti dengan fungsi perlindungan yang betul untuk aplikasi—perlindungan motor, pembezaan pengubah, pengurusan penyuap—adalah tugas yang memerlukan pemahaman kedua-dua peralatan yang dilindungi dan pilihan konfigurasi geganti.

Antara muka komunikasi semakin penting. Panel suis yang boleh melaporkan statusnya sendiri—kedudukan pemutus, peristiwa perlindungan, keadaan peralatan—mengurangkan keperluan untuk pemeriksaan fizikal dan membolehkan penyelenggaraan berasaskan keadaan. Untuk utiliti dengan beratus-ratus pencawang, atau pengendali pusat data yang menguruskan pelbagai kemudahan, keupayaan ini secara langsung mengurangkan kos operasi.

Kuasa tambahan untuk perlindungan dan kawalan mesti dipertimbangkan dengan teliti. Kebanyakan geganti perlindungan moden dan gegelung trip beroperasi pada kuasa DC, biasanya 110 V atau 220 V DC, dibekalkan oleh sistem bateri stesen. Bateri, pengecas dan panel pengedaran DC adalah penting dalam skim perlindungan. Jika bateri stesen gagal, geganti perlindungan kehilangan kuasa dan pemutus tidak akan tersandung akibat kerosakan. Ini bukan senario hipotesis—ia telah menyebabkan insiden dunia sebenar di mana kesalahan tidak dapat dijelaskan kerana sistem perlindungannya gelap.

Faktor Tujuh: Konfigurasi Busbar dan Seni Bina Sistem

Susunan bar bas dalam pemasangan gear suis menentukan cara kuasa mengalir melalui sistem dan cara sistem berkelakuan apabila komponen gagal.

Bar bas tunggal ialah konfigurasi yang paling mudah dan kos terendah. Semua penyuap masuk dan keluar bersambung ke satu bas biasa. Jika bas gagal atau satu transformer masuk hilang, semua beban yang disambungkan kehilangan kuasa. Konfigurasi ini sesuai di mana akibat daripada gangguan total boleh diterima.

Bar bas berpotongan menambah pemutus litar pengganding bas yang boleh membelah bas kepada dua bahagian berkuasa bebas. Jika satu pengubah atau bahagian bas gagal, pengganding ditutup dan pengubah sihat membekalkan kedua-dua bahagian. Beban mengalami gangguan ringkas semasa pemindahan. Ini ialah konfigurasi yang paling biasa untuk pemasangan kerumitan sederhana.

Konfigurasi utama-tali-utama menggunakan dua bahagian bas bebas, setiap satu dengan pemutus dan pengubah masuk utamanya sendiri, dengan pemutus seri yang biasanya terbuka di antara mereka. Skim pemindahan automatik boleh menutup pemutus seri dalam beberapa saat selepas mengesan kehilangan bekalan di kedua-dua belah pihak. Konfigurasi ini memberikan kebolehpercayaan yang lebih tinggi dan adalah standard untuk kemudahan kritikal.

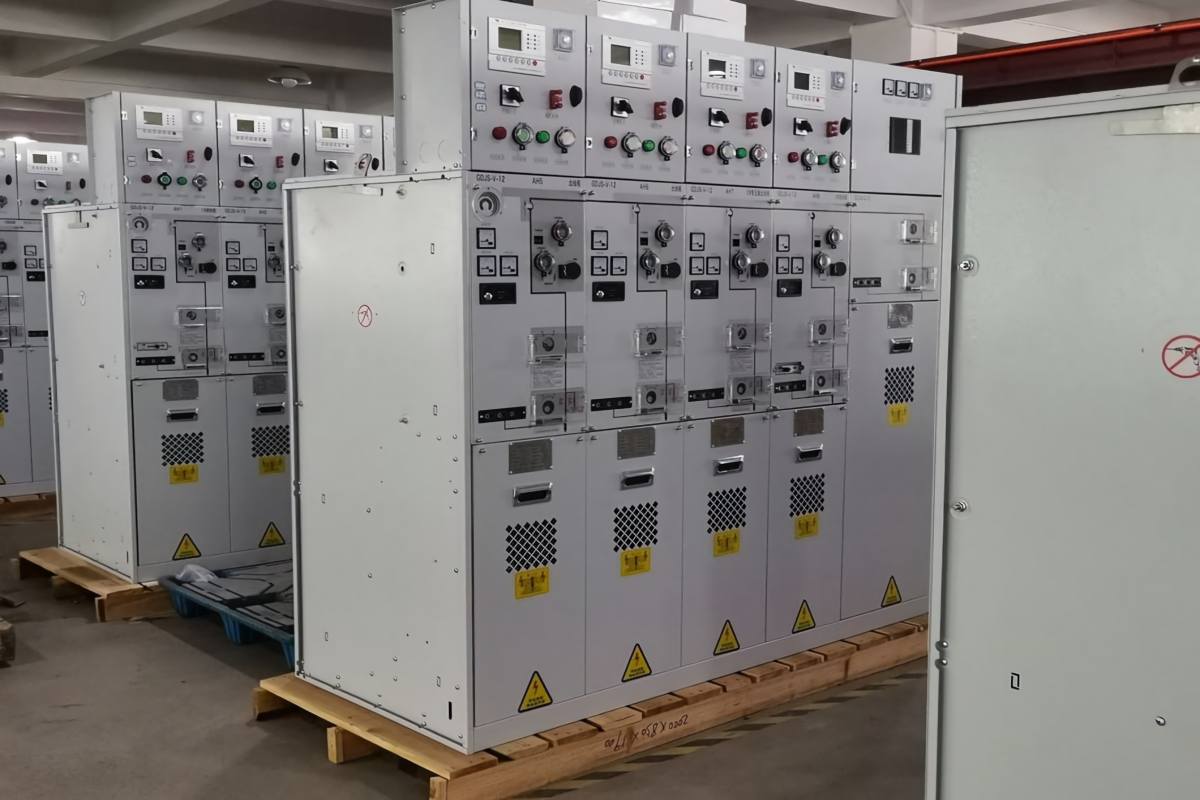

Konfigurasi unit utama gelang menghubungkan berbilang panel suis dalam gelung tertutup. Kuasa boleh mengalir dalam mana-mana arah di sekeliling cincin. Kerosakan kabel antara mana-mana dua panel boleh diasingkan tanpa mengganggu bekalan kepada sebarang beban. Konfigurasi ini ialah standard untuk rangkaian pengedaran bandar, kampus universiti dan sistem pengumpul ladang angin.

Konfigurasi bar bas hendaklah dipilih berdasarkan keperluan kebolehpercayaan kemudahan, bukan pada spesifikasi lalai yang dibawa ke hadapan daripada projek sebelumnya. Analisis kebolehpercayaan yang mempertimbangkan kos masa henti, kebarangkalian kegagalan komponen, dan masa yang diperlukan untuk pembaikan atau penggantian menyediakan asas yang rasional untuk keputusan ini.

Faktor Lapan: Pematuhan Standard dan Dokumentasi

Ujian jenis kepada IEC 62271-200 adalah keperluan minimum untuk suis voltan sederhana di pasaran antarabangsa. Tetapi "diuji jenis" adalah istilah yang digunakan secara longgar. Soalan yang harus ditanya oleh jurutera bukanlah "adakah peralatan ini telah diuji jenis" tetapi "bolehkah anda memberikan laporan ujian jenis lengkap daripada makmal bebas bertauliah IEC—sekarang?"

Pengilang yang telah menyelesaikan program ujian penuh akan berkongsi sijil tanpa teragak-agak. Pengilang yang menggunakan frasa seperti "reka bentuk disahkan mengikut piawaian IEC" atau "laporan ujian sedang berjalan" memberitahu bahawa kertas kerja itu belum wujud lagi. Bagi projek di mana peralatan akan disemak oleh perunding atau jurutera utiliti, perbezaan ini penting.

Di luar ujian jenis, pakej dokumentasi yang mengiringi alat suis adalah sebahagian daripada produk. Laporan ujian rutin dari kilang untuk setiap panel. Perisytiharan pematuhan kepada peraturan yang berkenaan. Senarai rujukan pemasangan. Untuk projek Eropah, dokumentasi yang menunjukkan pematuhan dengan Peraturan F-gas EU jika peralatan bebas SF₆. Dokumen-dokumen ini hendaklah tersedia pada peringkat tender, bukan selepas pesanan dibuat. Pembekal yang tidak dapat menyediakannya pada peringkat pertanyaan tidak mungkin menghasilkannya dengan segera kemudian.

Faktor Kesembilan: Keupayaan Pengilang dan Sokongan Jangka Panjang

Alat suis bukan komoditi. Keupayaan kejuruteraan pengilang, disiplin kawalan kualiti, dan komitmen jangka panjang kepada barisan produk secara langsung mempengaruhi prestasi peralatan dan ketersediaan sokongan sepanjang hayat perkhidmatannya.

Kualiti pembuatan ditunjukkan dalam butiran yang tidak kelihatan dalam risalah. Konsistensi tuangan tiang resin epoksi. Penjajaran mekanisme trak boleh ditarik balik. Penghalaan dan pelabelan pendawaian kawalan dalam petak voltan rendah. Ini adalah hasil yang bergantung kepada proses yang mencerminkan budaya pengeluaran pengeluar, bukan hanya keupayaan reka bentuk mereka.

Sokongan jangka panjang penting kerana gear suis kekal dalam perkhidmatan selama beberapa dekad. Ketersediaan alat ganti, sokongan teknikal untuk konfigurasi geganti perlindungan dan keupayaan untuk membekalkan panel tambahan yang sepadan dengan pemasangan sedia ada—ini adalah pertimbangan yang menjadi tahun penting selepas pesanan awal.

Lawatan kilang memberitahu jurutera lebih lanjut tentang pengilang daripada mana-mana set dokumen. Berjalan di barisan pengeluaran mendedahkan perkakas, prosedur ujian, pusat pemeriksaan kawalan kualiti, dan tahap umum organisasi yang akan menentukan ketekalan peralatan yang dihantar. Jika lawatan kilang tidak dapat dilakukan, meminta gambar terperinci barisan pengeluaran, kemudahan ujian dan pesanan yang disiapkan baru-baru ini memberikan pandangan yang berguna.

Kesimpulan

Memilih alat suis voltan sederhana memerlukan melihat di luar lembaran data kepada konteks aplikasi, persekitaran operasi, rangka kerja kawal selia dan keupayaan pengilang. Parameter pada papan nama ialah titik permulaan, bukan garisan penamat.

Jurutera yang telah mentakrifkan keperluan aplikasi, mengesahkan tahap kerosakan, memilih teknologi penebat yang memenuhi peraturan semasa dan boleh dijangka, memilih konfigurasi yang menyokong falsafah penyelenggaraan kemudahan, menentukan sistem perlindungan dan komunikasi yang sesuai untuk pemasangan, dan melayakkan pengilang dengan keupayaan pengeluaran dan kesediaan dokumentasi yang terbukti—jurutera telah melakukan kerja yang menghalang masalah daripada muncul selepas sepuluh, atau dua puluh tahun.
