Bagaimanakah Alat Suis Bertebat Gas (GIS) Berfungsi?

Pengenalan: Kotak Logam Yang Mengawal Beribu-ribu Volt

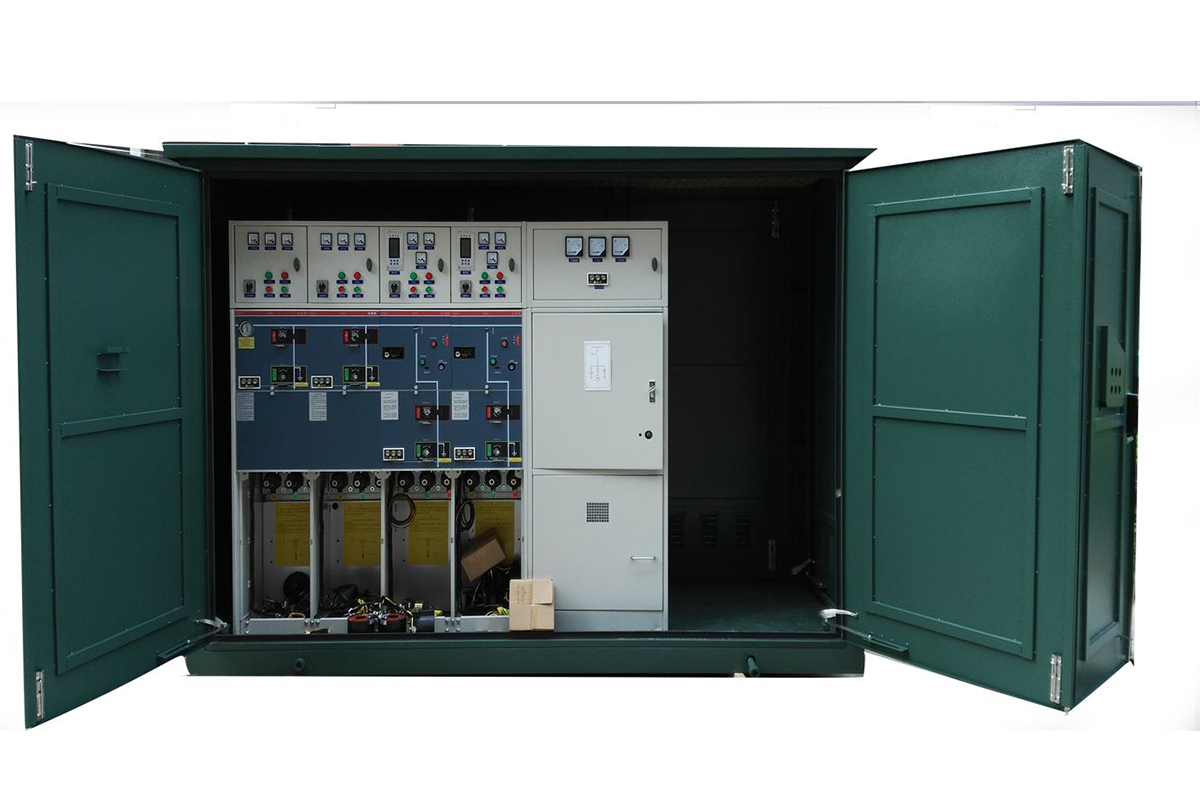

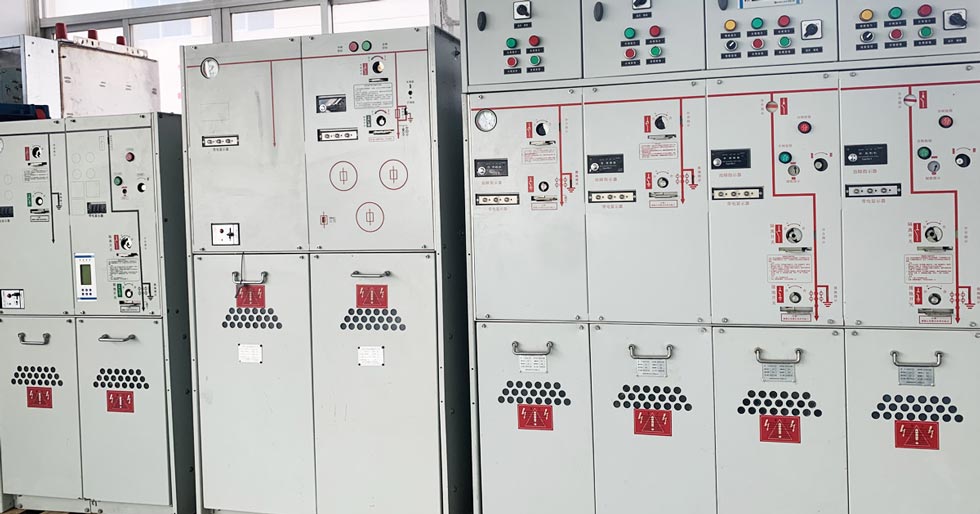

Berjalan ke mana-mana pencawang moden, platform pengumpul ladang angin, atau ruang bawah tanah bangunan pencakar langit bandar, dan anda akan menemui deretan kabinet logam sederhana secara senyap-senyap melakukan salah satu pekerjaan paling berbahaya dalam dunia elektrik. Ini adalahalat suis terlindung gaspanel—atauGIS—dan ia direka untuk mengandungi, mengawal dan memadamkan arka elektrik yang sebaliknya akan mengewapkan logam dan membahayakan sesiapa sahaja yang berdekatan.

Bagi seorang jurutera elektrik, memahami cara GIS berfungsi bukanlah latihan akademik. Ia menentukan cara pencawang diletakkan, cara penyelenggaraan dijadualkan, dan sama ada peralatan itu masih akan beroperasi dengan pasti tiga puluh tahun selepas ia ditugaskan. Bagi profesional pemerolehan, ia menjelaskan sebab satu panel kos lebih tinggi daripada yang lain dan apa yang dibeli oleh pelaburan tambahan itu dari segi keselamatan, jejak dan kos kitaran hayat.

Artikel ini menerangkan, komponen demi komponen, cara alat suis bertebat gas berfungsi—daripada tangki gas tertutup yang memisahkan konduktor voltan tinggi, kepada pencelah vakum yang memutuskan litar, kepada interlock mekanikal yang menghalang kesilapan berbahaya daripada menjadi maut.

Apakah Sebenarnya Alat Suis Bertebat Gas?

Alat suis bertebat gas ialah alat suis tertutup logam di mana peranti utamakomponen voltan sederhana—bar bas, pemutus litar, pemutus penyambung, suis pembumian dan pengubah instrumen—ditempatkan di dalam petak yang tertutup dan dipenuhi gas. Gas bertindak sebagai medium penebat antara bahagian hidup dan antara bahagian hidup dan bumi.

Alat suis penebat udara tradisional bergantung pada jarak fizikal: konduktor dijarakkan cukup jauh supaya udara di sekeliling dapat menahan tegasan voltan tanpa rosak. Alat suis bertebat gas menggantikan jarak fizikal itu dengan gas bertekanan yang mempunyai kekuatan dielektrik yang jauh lebih tinggi daripada udara. Ini membolehkan keseluruhan pemasangan dikecilkan secara mendadak—dalam beberapa kes, GIS menduduki kurang daripada satu perempat daripada keluasan lantai pemasangan bertebat udara yang setara.

Tangki gas itu sendiri biasanya diperbuat daripada keluli tahan karat atau aloi aluminium, dikimpal dan dimeterai untuk mengelakkan kebocoran gas sepanjang hayat perkhidmatan peralatan. Di dalam, atmosfera dikawal dan dipantau. Reka bentuk moden semakin menggunakan udara kering atau nitrogen dan bukannya SF₆, tindak balas kepada peraturan yang membentuk semula industri.

Bagaimana Panel GIS Dibina: Seni Bina Dalaman

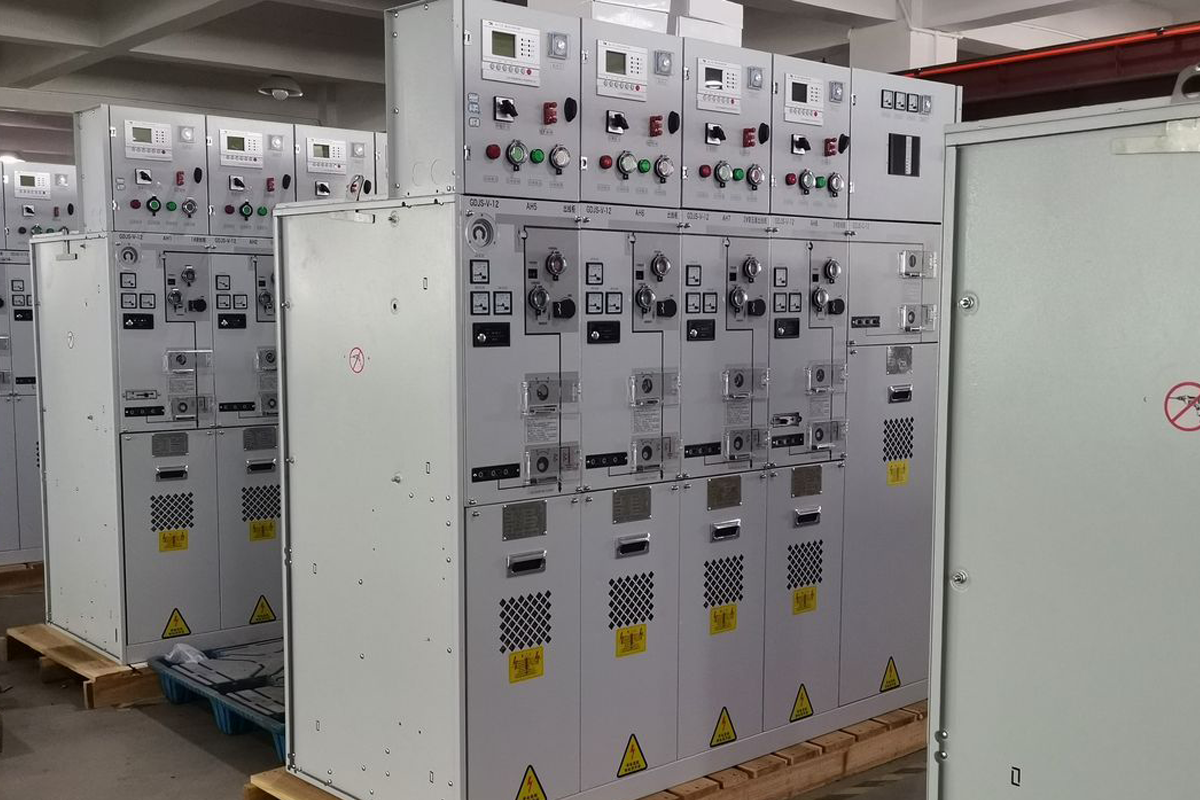

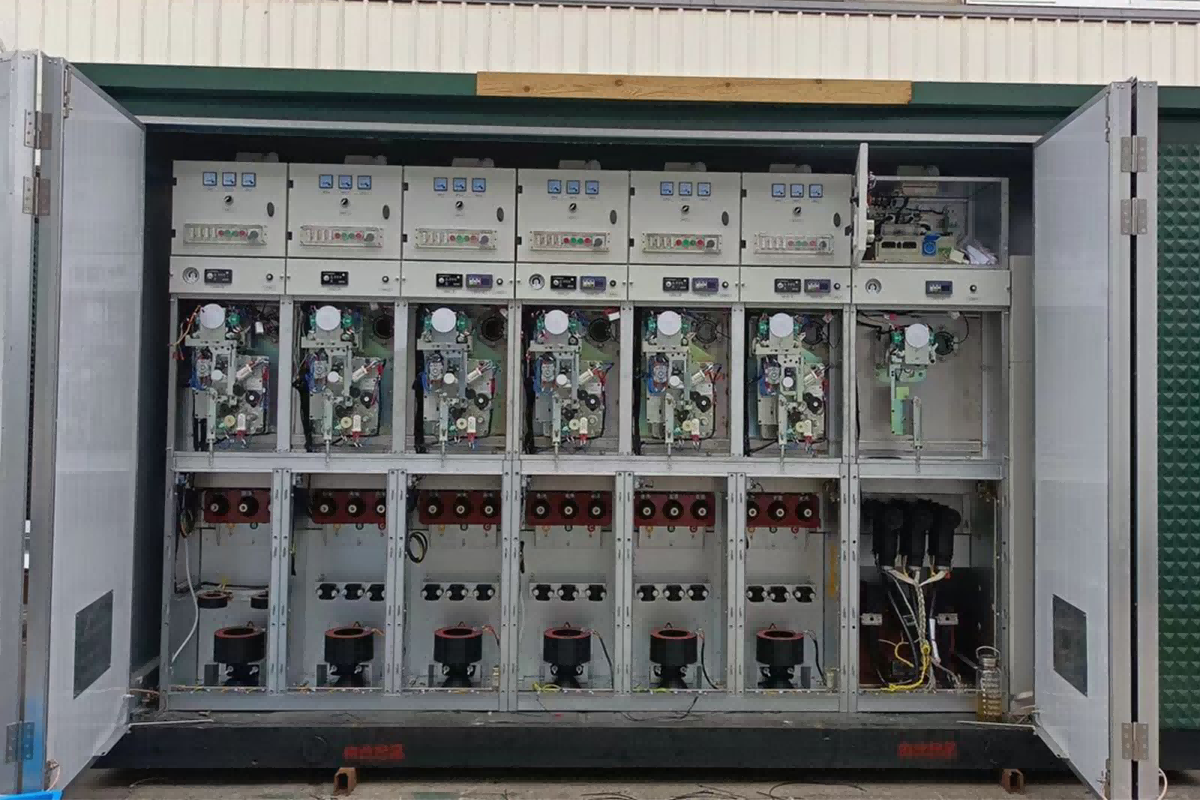

Walaupun GIS kelihatan dari luar sebagai kabinet logam tunggal, secara dalaman ia terbahagi kepada beberapa petak berfungsi, setiap satu diasingkan daripada yang lain oleh penghalang kedap gas atau sesendal. Memahami petak ini menerangkan cara peralatan mencapai kedua-dua fleksibiliti operasi dan keselamatan.

1. Petak Busbar

Bar bas adalah tulang belakang mana-mana pemasangan gear suis. Dalam GIS, bar bas berjalan secara mendatar melalui petak gas khusus di bahagian atas atau belakang panel. Oleh kerana bar bas menghubungkan panel bersebelahan bersama-sama, petak bar bas berbilang panel sering disambungkan melalui sesendal kedap gas, membentuk zon gas berterusan merentasi seluruh papan suis.

Bar bas membawa arus berkadar penuh pemasangan—selalunya 1250 A, 2000 A, atau lebih tinggi—dan mesti berbuat demikian tanpa melebihi had suhu yang akan merendahkan penebat atau mempercepatkan pengoksidaan sentuhan. Dalam GIS, gas di sekeliling membantu mengalirkan haba dari konduktor bar bas, membolehkan penarafan arus yang lebih tinggi dalam keratan rentas yang lebih kecil daripada yang dibenarkan oleh penebat udara.

2. Petak Pemutus Litar

Jika busbar adalah tulang belakang, pemutus litar adalah otot. Ia adalah peranti yang mesti mengganggu litar apabila berlaku kerosakan—dan tuntutan yang dikenakan ke atasnya adalah melampau. Pemutus litar voltan sederhana mungkin diperlukan untuk mengganggu 25,000 ampere atau lebih, memadamkan arka yang mencapai suhu yang setanding dengan permukaan matahari, semuanya dalam beberapa milisaat.

Dalam reka bentuk GIS moden, fungsi pemutus litar hampir secara universal dilakukan oleh pencelah vakum. Pengganggu vakum ialah botol seramik bertutup dengan sepasang sesentuh di dalamnya—satu tetap, satu boleh alih. Apabila sesentuh berpisah, lengkok yang terbentuk dilukis dalam vakum yang hampir sempurna. Kerana hampir tiada gas untuk mengion, arka padam pada lintasan sifar arus pertama. Gas sekeliling dalam tangki GIS menyediakan penebat dielektrik antara pencelah dan dinding tangki, tetapi ia tidak memainkan peranan dalam pelindapkejutan arka.

Panel GIS COTENELE menggunakan pemutus litar vakum berkadar sehingga 25 kA atau 31.5 kA, dengan ketahanan mekanikal sebanyak 10,000 operasi. Pengganggu vakum bebas penyelenggaraan seumur hidup—tiada minyak, tiada gas, tiada apa-apa untuk diisi semula.

3. Petak Penyambung dan Suis Pembumian

Pemutus litar boleh mengganggu arus, tetapi ia tidak dapat memberikan jurang pengasingan yang boleh dipercayai oleh kakitangan penyelenggaraan dengan nyawa mereka. Fungsi itu adalah milikpemutus sambungan(juga dipanggil pengasing). Pemutus tidak mempunyai keupayaan pelindapkejutan arka—ia hanya boleh dikendalikan selepas pemutus litar telah mengganggu arus. Tugasnya adalah untuk mewujudkan jurang udara atau gas fizikal yang jelas, mekanikal, dan elektrik tertentu.

Suis pembumian melakukan fungsi yang bertentangan: ia sengaja menyambungkan konduktor terpencil ke bumi, melepaskan sebarang baki kapasitif atau voltan teraruh. Ini adalah langkah yang menjadikan peralatan selamat untuk disentuh.

Dalam GIS, pemutus dan suis pembumian disepadukan ke dalam suis tiga kedudukan tunggal dalam banyak reka bentuk. Satu kedudukan "tertutup" (disambungkan ke bar bas), satu "terbuka" (terpencil), dan satu "dibumikan". Reka bentuk tiga kedudukan ini memudahkan interlock mekanikal dan mengurangkan bilangan pengedap gas yang diperlukan.

4. Pengubah Instrumen dan Petak Kabel

TidakGISlengkap tanpa ukuran. Transformer semasa (CT) dan transformer voltan (VT) memberikan isyarat bahawa geganti perlindungan, meter dan sistem SCADA perlu memantau dan mengawal sistem kuasa. Dalam GIS, CT selalunya adalah teras toroid yang dipasang di sekeliling sesendal di mana pemutus litar bersambung ke petak kabel. VT mungkin induktif atau kapasitif, disambungkan ke bar bas atau bahagian penyuap bergantung pada perlindungan dan skema pemeteran.

Petak kabel ialah tempat kabel voltan tinggi luaran memasuki panel dan bersambung ke konduktor dalaman. Dalam GIS bebas SF₆ menggunakan udara kering, petak kabel adalah sebahagian daripada isipadu gas tertutup yang sama seperti suis, atau dipisahkan oleh sesendal kedap gas, bergantung pada reka bentuk. Penamatan kabel lazimnya adalah jenis pemalam, menggunakan penyambung elastomerik yang menyediakan antara muka bertebat sepenuhnya, terlindung sepenuhnya antara kabel dan alat suis.

5. Petak Kawalan Voltan Rendah

Di belakang pintu panel hadapan terletak kecerdasan GIS: geganti perlindungan, suis kawalan, blok terminal, penyentuh tambahan dan gerbang komunikasi. Petak ini berada pada potensi tanah dan diasingkan daripada petak gas voltan tinggi oleh sesendal bertutup. Semua pendawaian sekunder—untuk tersandung, menutup, petunjuk dan komunikasi—dihalakan ke sini.

Kualiti mutu kerja dalam petak voltan rendah adalah penunjuk yang boleh dipercayai bagi kualiti keseluruhan pengeluar. Pendawaian yang dihalakan dengan kemas, terminal yang dilabel dengan jelas, dan relay perlindungan yang dikonfigurasikan dengan betul menunjukkan bahawa penjagaan yang sama telah diambil pada bahagian panel yang tidak dapat diperiksa dengan mudah oleh pelanggan.

Fizik Penebat GasMengapa menggunakan gas sama sekali?

 Jawapannya terletak pada sifat asas jirim: kekuatan dielektrik.

Setiap bahan penebat—udara, minyak, epoksi pepejal atau gas—mempunyai had kepada medan elektrik yang boleh ditahan sebelum ia rosak dan mengalir. Untuk udara pada tekanan atmosfera, had itu adalah lebih kurang 3 kV per milimeter. Untuk SF₆ pada tekanan sederhana, ia adalah kira-kira tiga kali lebih tinggi. Ini bermakna bahawa konduktor di dalam tangki yang dipenuhi SF₆ boleh diletakkan lebih rapat berbanding di udara, tanpa risiko flashover. Keseluruhan panel suis mengecut akibatnya.

Mekanismenya adalah molekul. SF₆ ialah gas elektronegatif: molekulnya mudah menangkap elektron bebas, membentuk ion negatif berat yang bergerak perlahan dalam medan elektrik dan lemah dalam mengekalkan longsoran elektron. Sifat ini memberikan SF₆ kedua-dua kekuatan dielektriknya yang tinggi dan keupayaan pelindapkejutan arka yang sangat baik.

Udara kering dan nitrogen berfungsi dengan prinsip yang lebih mudah. Kekuatan dielektriknya lebih rendah daripada SF₆ pada tekanan yang sama, tetapi ia mencukupi untuk aplikasi voltan sederhana apabila geometri tangki direka bentuk dengan kelegaan yang sesuai. Tukar ganti ialah volum tangki yang lebih besar sedikit untuk penarafan voltan yang sama, kompromi kejuruteraan yang kini diterima oleh kebanyakan pengeluar dan pengguna sebagai harga untuk menghapuskan potensi pemanasan global SF₆ sebanyak 23,500 kali ganda CO₂.

Bagaimana Interlocks Berfungsi

Salah satu ciri yang menentukan bagi GIS ialah sistem saling mengunci mekanikalnya, sering dipanggil interlock "lima-pencegahan". Saling kunci ini adalah mekanikal semata-mata—ia tidak bergantung pada kuasa elektrik, perisian atau ingatan manusia.

Logiknya mudah tetapi tidak memaafkan:

1. Pemutus litar tidak boleh ditutup melainkan pemutus sambungan terbuka sepenuhnya atau tertutup sepenuhnya.

2. Pemutus tidak boleh dikendalikan semasa pemutus litar ditutup.

3. Suis pembumian tidak boleh ditutup semasa litar dihidupkan.

4. Pemutus litar tidak boleh ditutup semasa suis pembumian dihidupkan.

5. Pintu petak kabel tidak boleh dibuka melainkan suis pembumian ditutup.

Peraturan ini dikuatkuasakan oleh sesondol, tuil dan bolt gelongsor yang menyekat secara fizikal pemegang kendalian atau selak pintu apabila keadaan tidak dipenuhi. Bagi pengendali yang berdiri di hadapan panel, ini bermakna urutan tindakan yang tidak selamat bukan sahaja dilarang—ia adalah mustahil secara mekanikal.

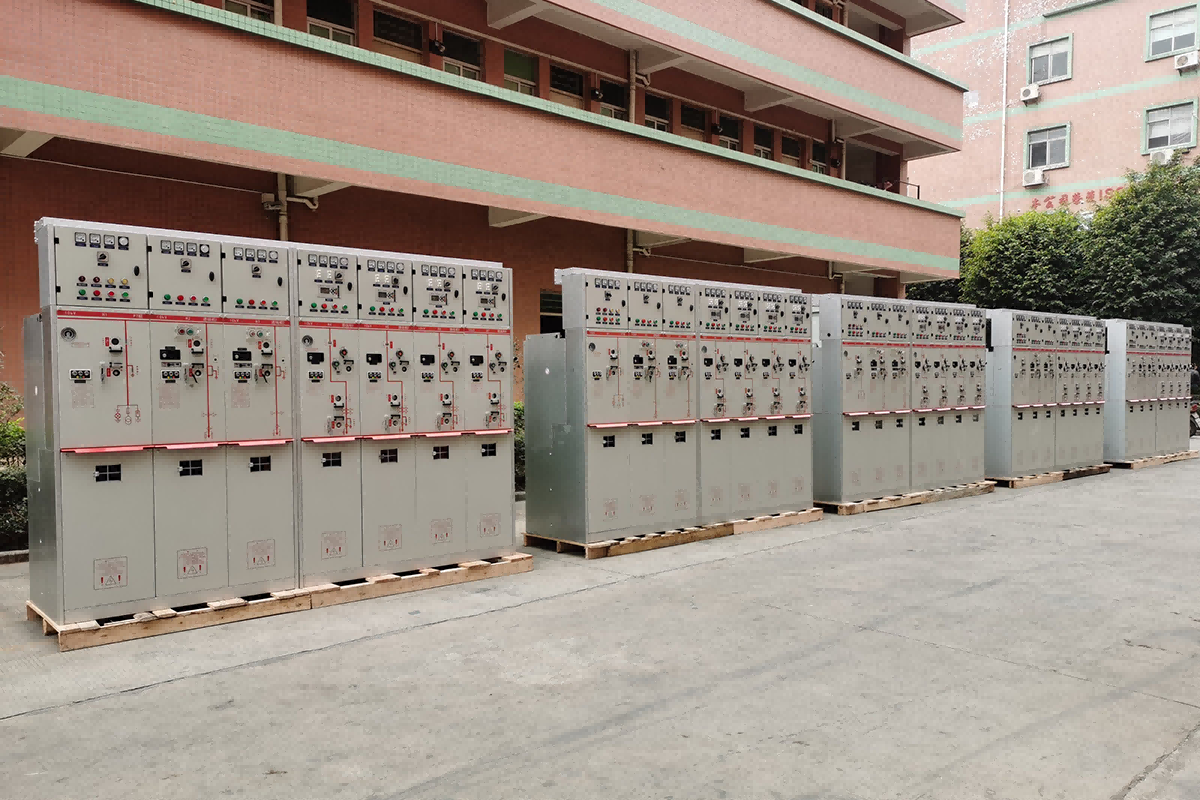

GIS Bebas SF₆: Prinsip Sama, Gas Lebih Selamat

Prinsip operasi GIS bebas SF₆ adalah sama dengan prinsip SF₆ GIS konvensional. Petak yang sama, pencelah vakum yang sama, pemutus dan suis pembumian yang sama, saling kunci yang sama. Satu-satunya perkara yang berubah ialah gas di dalam tangki tertutup.

GIS voltan sederhana COTENELE menggunakan udara kering sebagai medium penebat. Gas itu disucikan, dinyahlembapkan dan dimeterai di dalam tangki keluli tahan karat di kilang. Tangki diuji untuk kebocoran dan kemudian dibiarkan tertutup untuk keseluruhan hayat reka bentuk 30 tahunnya. Tiada tolok tekanan untuk operator membaca, tiada port pengisian semula, dan tiada prosedur penyelenggaraan berkaitan gas untuk diikuti. Sistem gas, dari perspektif pengguna, tidak kelihatan.

Pendekatan ini mempunyai tiga kelebihan praktikal untuk pengguna akhir:

• Pematuhan alam sekitar.Tiada SF₆ bermakna tiada kewajipan pelaporan F-gas, tiada program pengesanan kebocoran dan tiada pemulihan gas akhir hayat. Peralatan mematuhi Peraturan F-gas EU tanpa pengecualian atau penyelesaian.
• Penyelenggaraan yang dipermudahkan.Juruteknik penyelenggaraan yang membuka pintu panel menemui pemutus litar vakum yang sama, mekanisme pemutus sambungan yang sama, dan geganti perlindungan yang sama seperti mana-mana GIS moden yang lain. Tiada peralatan pengendalian gas untuk difahami.
• Pelaburan kalis masa hadapan.Memandangkan sekatan SF₆ semakin ketat di seluruh dunia, peralatan yang tidak mengandungi SF₆ tidak akan menghadapi sekatan perkhidmatan yang ketat, kos gas yang meningkat atau keperluan pengubahsuaian mandatori.

Tempat GIS Digunakan

Teknologi GIS digunakan di mana-mana ruang terhad, kebolehpercayaan adalah kritikal, atau keadaan persekitaran menjadikan peralatan penebat udara tidak praktikal:

• Pencawang bandar di mana kos hartanah menjadikan peralatan padat sebagai keperluan kewangan.
• Pencawang pengumpul ladang angin di mana gear suis mesti beroperasi dengan pasti dalam persekitaran terpencil, kadangkala keras dengan akses penyelenggaraan yang terhad.
• Pusat data di mana jaminan masa beroperasi dan komitmen ESG menuntut peralatan penyelenggaraan rendah tanpa SF₆.
• Loji industri dengan atmosfera yang menghakis, paras habuk yang tinggi, atau kelembapan yang tinggi yang akan merendahkan konduktor terlindung udara yang terdedah.
• Infrastruktur seperti lapangan terbang, metro dan terowong, di mana keselamatan kebakaran dan kekompakan tidak boleh dirundingkan.

Soalan Lazim

S: Bolehkah GIS dibaiki jika gas bocor?

J: Untuk GIS udara kering yang dimeterai untuk hayat, tangki dikimpal dan diuji di kilang dan tidak direka untuk dibuka di tapak. Jika tangki pernah terjejas, keseluruhan panel biasanya diganti. Inilah sebabnya mengapa ujian integriti tangki semasa pembuatan adalah kritikal. Walau bagaimanapun, kebocoran gas dari tangki tertutup yang dibuat dengan betul adalah sangat jarang berlaku sepanjang hayat peralatan.

S: Bagaimana anda tahu pencelah vakum masih berfungsi?

J: Integriti vakum disahkan semasa ujian rutin kilang melalui ujian berpotensi tinggi merentas kenalan terbuka. Dalam perkhidmatan, pengganggu vakum adalah bebas penyelenggaraan dan tidak merosot dari semasa ke semasa. Satu-satunya mekanisme haus ialah hakisan sesentuh semasa gangguan sesar, yang diambil kira dalam daya tahan elektrik terkadar pencelah.

S: Adakah GIS udara kering secara fizikal lebih besar daripada SF₆ GIS?

J: Pada tahap voltan sederhana sehingga 40.5 kV, perbezaan saiz adalah minimum dan sesuai dalam dimensi panel standard. Pengilang telah mengoptimumkan geometri tangki selama bertahun-tahun pembangunan untuk meminimumkan jejak reka bentuk udara kering.

S: Apakah piawaian yang digunakan untuk GIS?

J: GIS tertutup logam diuji jenis kepada IEC 62271-200. Pemutus litar di dalam diuji kepada IEC 62271-100. Klasifikasi arka dalaman (IAC) diuji mengikut IEC 62271-200 lampiran A. COTENELE menyediakan sijil ujian jenis penuh daripada makmal bebas bertauliah IEC dengan setiap sebut harga.

Kesimpulan: Penguasaan Asas

Alat suis berpenebat gas berfungsi dengan mengelak konduktor voltan tinggi dalam atmosfera gas yang menebatnya antara satu sama lain dan dari bumi, membolehkan keseluruhan pemasangan dibuat jauh lebih kecil daripada setara dengan penebat udara. Di dalam persekitaran yang dimeterai itu, pencelah vakum memecahkan litar, pemutus menyediakan pengasingan yang boleh dilihat, suis pembumian menjadikan peralatan selamat untuk disentuh, dan rangkaian interlock mekanikal memastikan operasi ini hanya boleh dilakukan dalam urutan yang betul.

Peralihan dari SF₆ kepada udara kering tidak mengubah seni bina asas ini. Ia hanya menggantikan gas dengan gas yang tidak membawa liabiliti alam sekitar selama ribuan tahun. Untuk jurutera dan pembeli, memahami cara GIS berfungsi adalah asas untuk menentukan peralatan yang betul, mengesahkan tuntutan pengilang dan memastikan alat suis yang dipasang hari ini masih akan melindungi rangkaian tiga dekad dari sekarang.
