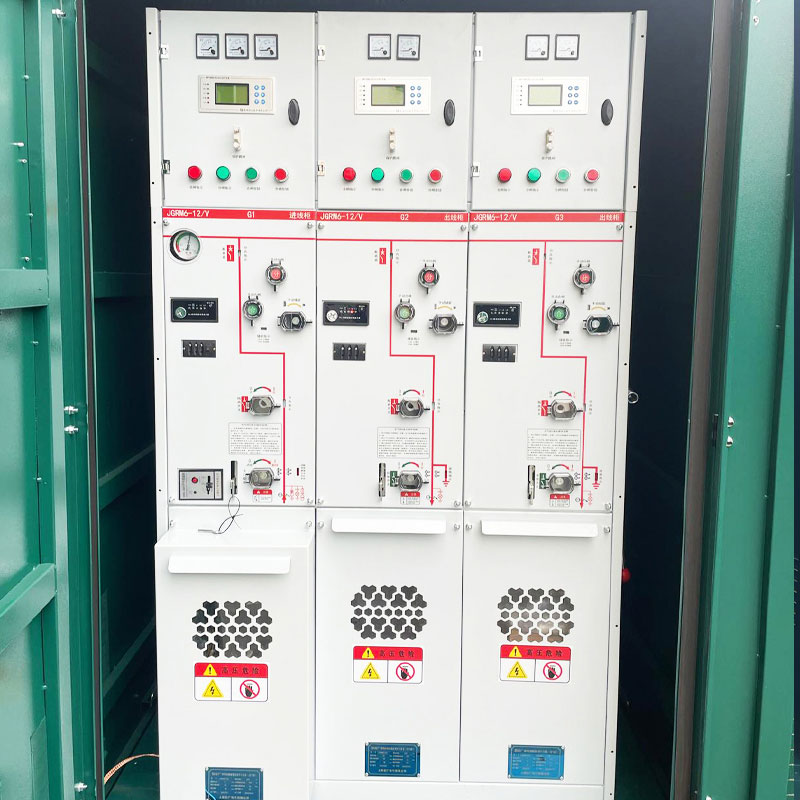

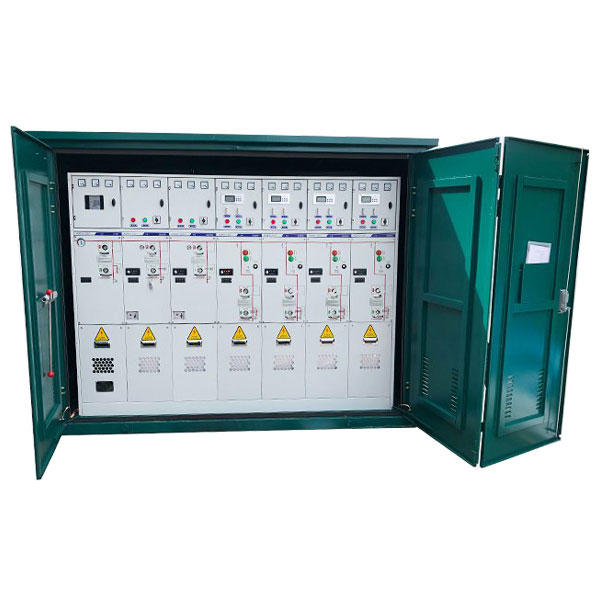

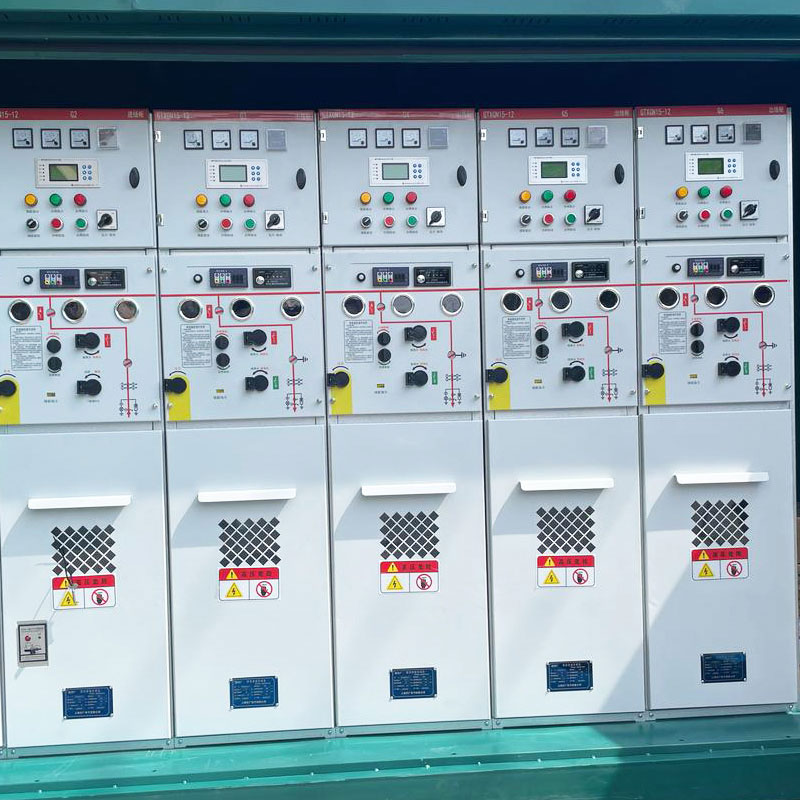

12KV Alat Suis Penebat Gas Mesra Alam

Memandangkan bahagian pasaran suis mesra alam terus berkembang di peringkat global, Cotenele telah menjadi salah satu pembekal penting Suis Bertebat Gas Mesra Alam 12KV dalam industri kuasa.

Alat suis penebat gas mesra alam 12kV merujuk kepada suis tertutup logam yang digunakan dalam sistem kuasa dengan voltan terkadar 12 kV untuk menerima dan mengagihkan tenaga elektrik, di mana penebat dan medium pelindapkejutan arka bukan terutamanya SF₆ (sulfur heksafluorida, gas rumah hijau yang kuat). Sebaliknya, ia menggunakan teknologi seperti udara kering, nitrogen, campuran gas mesra alam atau bahan penebat pepejal, yang bertujuan untuk mengurangkan atau menghapuskan pelepasan gas rumah hijau dan pencemaran alam sekitar. Alat suis bertebat gas mesra alam kami memenuhi piawaian antarabangsa yang berkaitan seperti piawaian IEC 62271， (EU) 2024/2ANSI0, 3IEEE.

Mengapa Mesra Alam?

Teras "keramahan alam sekitar" tercermin dalam:

• Medium penebat mesra alam: Bebas Sf6, Bahagian utama, seperti suis, bar bas, dimeterai dalam tangki gas keluli tahan karat yang diisi dengan gas mesra alam seperti udara kering dan N2. Pengganggu vakum mengendalikan pemutus litar pintas. Udara kering atau nitrogen dengan Potensi Pemanasan Global (GWP) hampir kepada sifar. Pada akhir kitaran hayatnya, gas boleh terus dibebaskan ke atmosfera tanpa pemulihan khas.
• Bahan kitar semula: Lebih 90% bahan boleh dikitar semula apabila produk tamat hayat, ini boleh mengurangkan sisa sumber dan pencemaran alam sekitar .
• Operasi karbon rendah: Sesetengah model mengurangkan penggunaan tenaga melalui reka bentuk yang dioptimumkan dan penyejukan perolakan semula jadi (operasi tanpa kipas).

Keadaan kerja

1. Suhu udara ambien: maksimum +40°C, minimum -50°C

2. Kelembapan udara relatif: purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%

3. Ketinggian ≤1500 m (di bawah tekanan inflasi standard)

4. Keamatan seismik tidak melebihi magnitud 8

5. Lokasi bebas daripada kebakaran, letupan, pencemaran berat, kakisan kimia dan getaran teruk

Syarat khas：

• Untuk keadaan operasi khas yang berbeza daripada keadaan operasi biasa, persetujuan hendaklah dicapai antara pengilang dan pengguna akhir. Jika persekitaran operasi yang sangat keras terlibat, perundingan dengan pengilang dan pembekal adalah wajib.
• Apabila peralatan elektrik dipasang pada ketinggian melebihi 2000 m, petunjuk khas hendaklah disediakan supaya struktur kepungan boleh dilaraskan semasa pembuatan.

Parameter teknikal utama

Struktur suis/RMU mesra alam?

Alat suis mesra alam 12kV biasanya menggunakan reka bentuk modular, dengan gabungan fleksibel unit berfungsi yang boleh dimeterai dalam tangki gas biasa atau secara berasingan. Struktur boleh disusun dengan pengasingan atas atau pengasingan bawah. Komponen utama dibahagikan kepada bahagian berikut:

Petak

1. Petak bertebat gas: Ruang teras tertutup gear suis, diisi dengan udara kering atau nitrogen. Semua bahagian hidup utama (bar bas, suis, sambungan) dimeterai sepenuhnya, mencapai penarafan perlindungan IP67, tidak terjejas oleh persekitaran luaran.

2. Petak mekanisme :Terletak di luar petak terlindung gas, menempatkan mekanisme pengendalian dan komponen sekunder untuk operasi tempatan dan jauh.

Petak kabel:Fungsi utama petak kabel digunakan untuk menyambungkan kabel masuk dan keluar, biasanya terletak di bahagian bawah gear suis, dilengkapi dengan tingkap pemerhatian, peralatan pencahayaan, dan peranti saling kunci mekanikal untuk keselamatan.

3. Petak voltan rendah (kotak instrumen): Petak voltan rendah (kotak instrumen) biasanya terletak di bahagian atas alat suis dan digunakan terutamanya untuk memasang peralatan sekunder seperti geganti pelindung, modul pemantauan pintar dan meter tenaga.

4. Saluran pelepasan tekanan: Saluran pelepasan tekanan terletak pada satu sisi ruang terlindung gas dan dilengkapi dengan cakera pecah, yang boleh melepaskan tekanan dengan selamat dalam situasi kerosakan yang melampau untuk memastikan keselamatan pengendali dan peralatan.

Komponen Dalaman Teras:

1. Pengganggu vakum: Teras pelindapkejutan arka pemutus litar atau suis pemutus beban. Ia memadamkan arka dalam vakum yang tinggi, menawarkan hayat yang panjang, operasi tanpa penyelenggaraan dan kapasiti pecah yang tinggi.

2. Pemutusan tiga kedudukan: Mengintegrasikan kedudukan tertutup, terpencil dan dibumikan. Selalunya digabungkan dengan suis vakum untuk pensuisan litar dan pengasingan yang selamat. Perbezaan antara pengasingan atas dan bawah terletak pada kedudukannya berbanding dengan pemutus.

3. Bar bas utama: Konduktor untuk mengumpul dan mengagihkan tenaga elektrik. Sambungan sambungan sisi atau atas membenarkan gabungan fleksibel dan pengembangan antara unit suis.

4. Mekanisme pengendalian: Menyediakan kuasa untuk membuka/menutup suis dan menggabungkan sistem kunci mekanikal "lima-pencegahan" yang lengkap.

5. Peranti pemantauan & perlindungan pintar : Termasuk peralatan pemantauan gas, penunjuk kehadiran voltan, penderia arus/voltan, geganti perlindungan bersepadu berasaskan mikropemproses dan penyelesaian pemantauan dalam talian pintar (geganti ketumpatan, tolok tekanan, suhu, pemantauan kelembapan) yang menyokong automasi pengedaran dan alat kawalan jauh.

6. Komponen lain : Penamatan kabel, penangkap lonjakan, pengubah instrumen, dsb.

Pengelasan

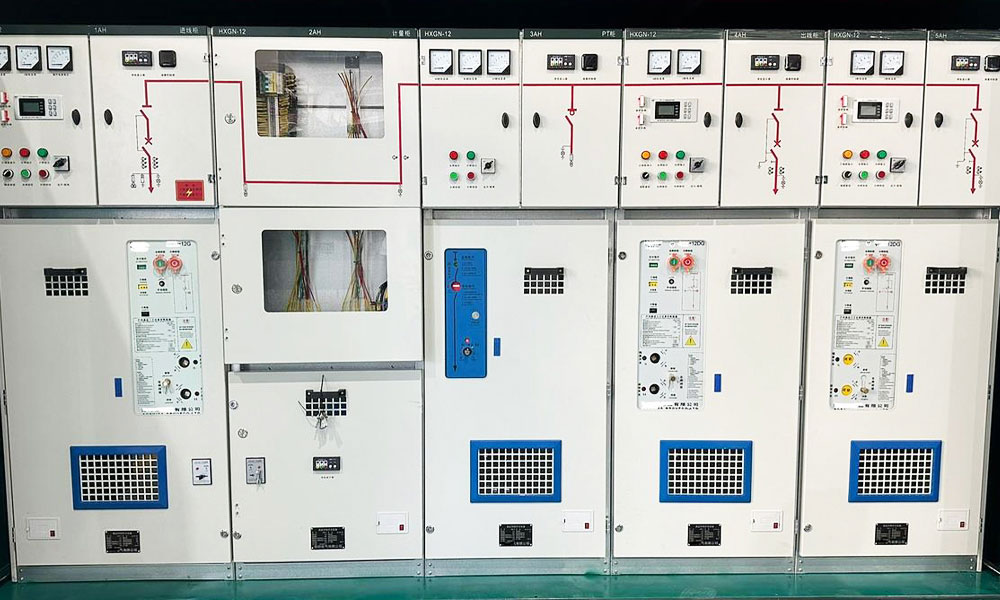

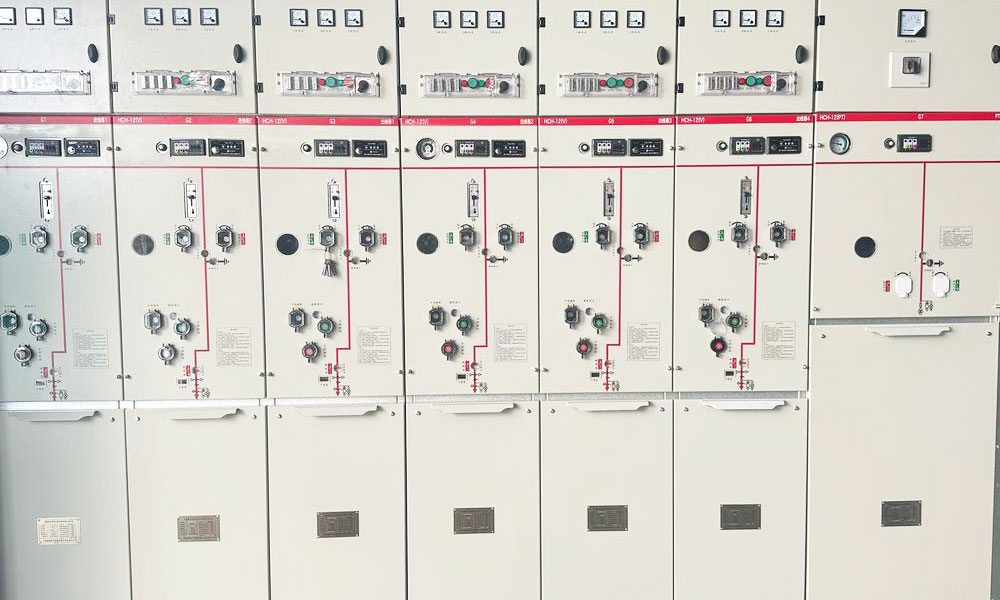

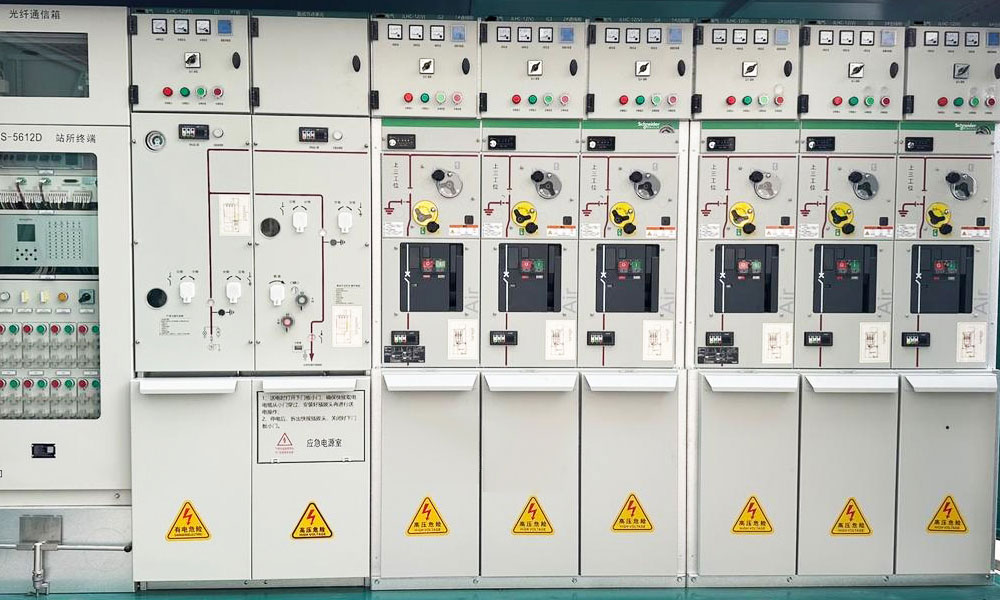

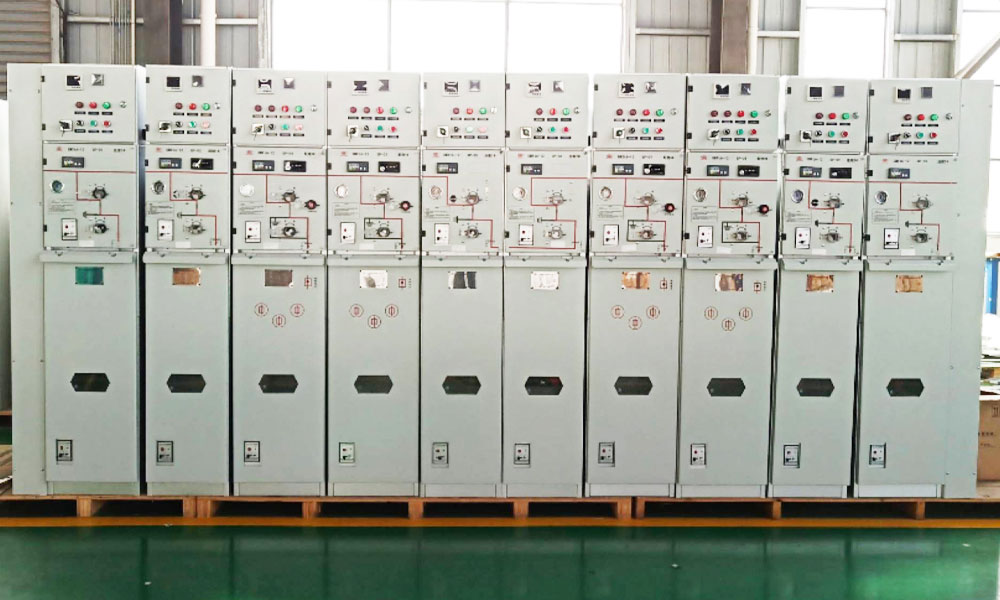

Bengkel Kami

Kelebihan Produk Utama

1. Hijau & mesra alam

Sederhana penebat GWP hampir kepada sifar atau sifar; sepenuhnya bebas SF₆‑, tiada pelepasan gas rumah hijau; kebolehkitar semula bahan yang tinggi.

2. Selamat & boleh dipercayai

Tertebat sepenuhnya dan dimeterai -bahagian hidup tidak terjejas oleh persekitaran luaran; memenuhi keperluan penebat walaupun pada tekanan tolok sifar; rating perlindungan tinggi (IP67 untuk tangki gas); lengkapkan lima pencegahan interlocking.

3. Struktur padat

Isipadu yang setanding dengan alat suis SF₆ spesifikasi yang sama (lebar boleh 460 mm, 420 mm, dsb.); jejak kecil; boleh dipasang di dinding, sangat menjimatkan ruang pencawang.

4. Tanpa penyelenggaraan atau penyelenggaraan yang rendah

Jangka hayat pencelah vakum yang panjang (cth., 10,000 operasi mekanikal); Bahagian penebat HV tidak terdedah kepada penuaan; komponen utama tidak memerlukan penyelenggaraan berkala; mengurangkan kos operasi.

5. Kebolehsuaian persekitaran yang kuat

Operasi yang stabil dalam keadaan yang teruk: altitud tinggi, sejuk melampau, kelembapan, pencemaran, kabus garam pantai, ribut pasir yang kuat.

6. Tahap kecerdasan yang tinggi

Menyokong pemantauan dalam talian dan amaran awal tekanan gas, suhu, kelembapan, arus, voltan; menyepadukan automasi pengedaran dan fungsi IoT.

7. Pengembangan fleksibel

Reka bentuk modular menyokong pengembangan sisi, pengembangan atas, tangki gas biasa, atau tangki gas berasingan; pemasangan dan sambungan di tapak yang mudah.

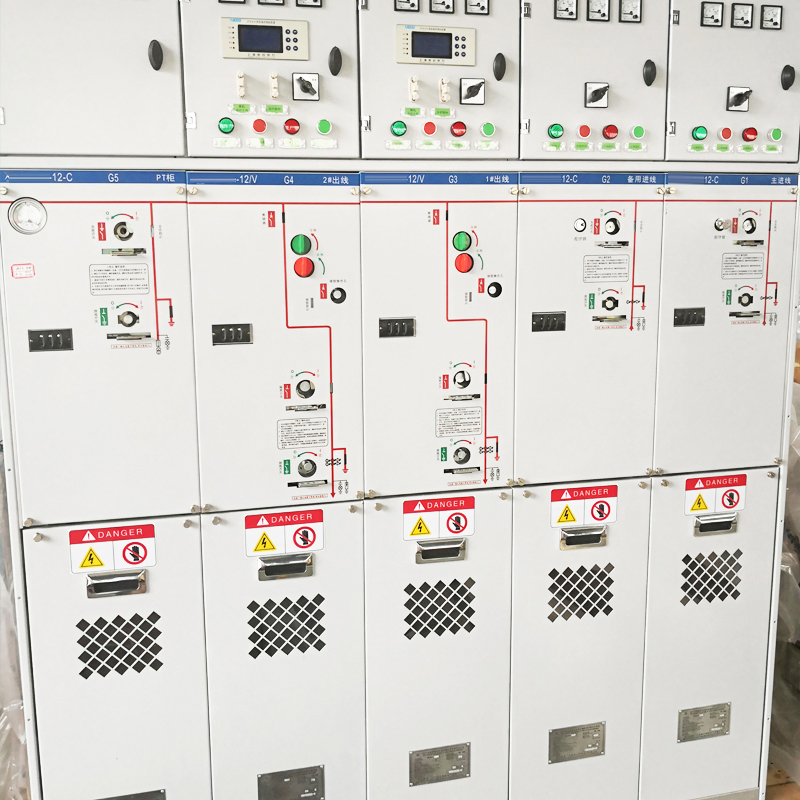

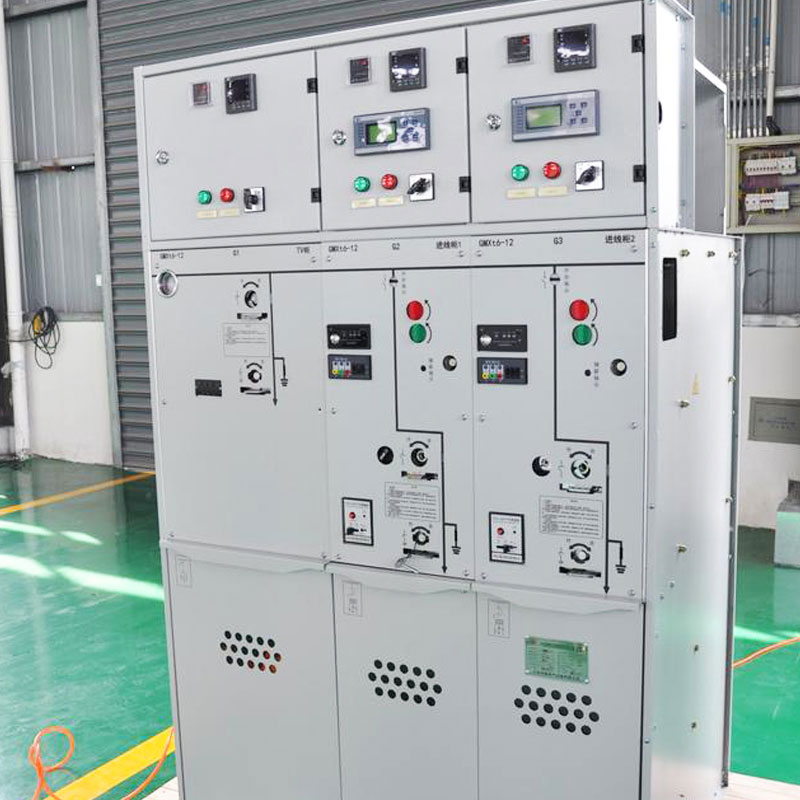

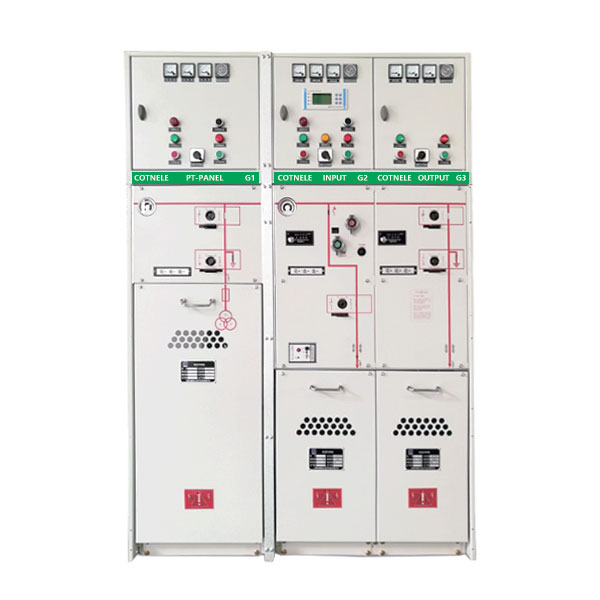

Pameran Produk
