Mekanisme Operasi 11KV untuk Unit Utama Gelang MV

Secara amnya terdapat dua kaedah penebat untuk unit utama gelang, satu unit utama gelang terlindung gas dan satu lagi unit utama gelang mesra alam.

Unit utama cincin berpenebat gas terutamanya menggunakan gas SF6 sebagai medium penebat, manakala RMU mesra alam biasanya menggunakan vakum atau gas mesra alam seperti udara kering atau gas campuran mesra alam, serta bahan pepejal seperti resin epoksi dan getah silikon sebagai medium penebat. Mekanisme Operasi 11KV Untuk Unit Utama Gelang MV ialah komponen utama yang menggerakkan operasi cincin ini untuk membuka dan menutup gelang ini.

Kebolehpercayaan, kemudahan operasi dan tahap automasinya secara langsung mempengaruhi prestasi peralatan. Terutamanya dalam unit gabungan suis-fius beban (unit-F) yang bertanggungjawab untuk perlindungan pengubah, mekanisme pengendaliannya—biasanya dirujuk sebagai "mekanisme-F"—bukan sahaja melaksanakan operasi pensuisan rutin tetapi juga melaksanakan tugas kritikal untuk bekerjasama dengan fius untuk melengkapkan perlindungan kerosakan.

Model

Apakah Mekanisme Keluar (F-mekanisme)?

Mekanisme F ialah komponen teras khusus untuk mengawal gabungan suis pemutus beban dan fius dalam unit keluar. Fungsi utama mekanisme keluar adalah untuk melaksanakan operasi pembukaan dan penutupan suis pemutus beban, ini dapat memastikan penyelarasan yang boleh dipercayai dan saling mengunci dengan fius, dengan itu mencapai gangguan litar selamat di bawah kedua-dua keadaan pensuisan dan kerosakan biasa. Mengintegrasikan komponen seperti antara muka pemegang kendalian, spring storan tenaga, pautan penghantaran, suis tambahan, interlock dan modul operasi elektrik, mekanisme F bertindak sebagai kedua-dua "otot" yang memacu peranti pensuisan dan "otak" yang menguatkuasakan penjujukan dan logik keselamatan yang betul, menjamin operasi dan perlindungan yang boleh dipercayai untuk penyuap keluar.

Apakah fungsi mekanisme operasi ini?

Mekanisme Operasi 11KV untuk Unit Utama Gelang MV digunakan terutamanya untuk mengawal suis beban dan unit gabungan fius (unit F) untuk memastikan operasi sistem yang selamat dan boleh dipercayai. Fungsi utamanya merangkumi tiga aspek berikut:

1. Kawalan dan Operasi:Menyediakan mod operasi manual atau elektrik, membolehkan "operasi tiga hala" suis beban (buka, tutup dan tanah).

Pengendali boleh mengawal suis litar voltan tinggi dalaman dengan selamat melalui pemegang kendalian atau butang panel, membolehkan penukaran dan penyelenggaraan talian harian.

2. Penyelarasan Perlindungan:Ini adalah teras dan fungsi paling unik mekanisme F: Apabila kerosakan litar pintas berlaku pada pengubah hiliran atau talian, fius bertiup, dan mekanisme pencetusnya mengaktifkan mekanisme F, memaksa suis beban tersandung serta-merta.

Tujuan Utama:

1. Mengganggu Arus Kerosakan:Fius dan mekanisme F berfungsi bersama untuk mengasingkan arus litar pintas dengan cepat.

2. Mencegah Operasi Satu Fasa:Suis beban secara serentak memutuskan bekalan kuasa tiga fasa, menghalang operasi satu fasa atau dua fasa pengubah apabila beberapa fius telah ditiup, sekali gus melindungi keselamatan peralatan.

3. Pemutusan Visual:Selepas suis beban bergerak, pemutusan visual terbentuk, memudahkan lokasi kerosakan dan operasi penyelenggaraan.

3. Jalinan dan Keselamatan:Mekanisme F menyepadukan peranti saling kunci lima pencegahan, menggunakan logik mekanikal yang tepat untuk mengelakkan salah operasi:

Apabila suis beban ditutup, ia menghalang suis pembumian daripada ditutup.

Apabila suis pembumian ditutup, ia menghalang suis beban daripada ditutup.

Dalam sesetengah reka bentuk, pintu kabinet hanya boleh dibuka selepas suis beban diputuskan.

Ini memastikan keselamatan pengendali dan peralatan, berfungsi sebagai barisan pertahanan terakhir untuk sistem pengagihan kuasa voltan tinggi.

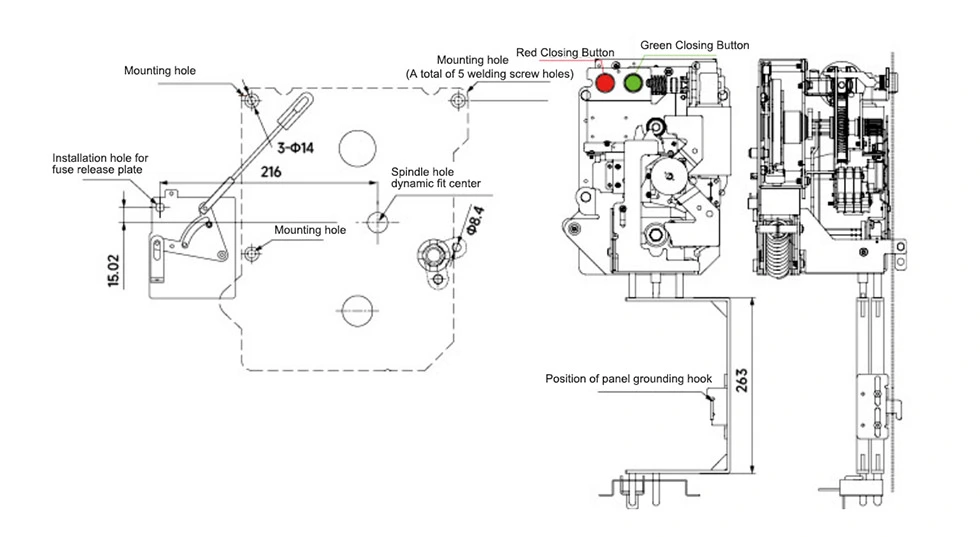

Rupa dan Dimensi

Soalan Lazim

S1: Adakah Mekanisme Operasi 11KV untuk Unit Utama MV Ring menyokong pembelian pukal?

J1: Ya, kami membekalkan terus dari kilang kami dan boleh menyediakan penyesuaian OEM dan penyelesaian pembelian pukal.

S2: Adakah produk memenuhi piawaian suis voltan tinggi?

J2: Ya, siri produk ini memenuhi keperluan piawaian dan spesifikasi yang berkaitan seperti GB16926-2009 "Peranti Gabungan Suis Beban AC Voltan Tinggi".

S3: Adakah sokongan teknikal dan panduan pemasangan disediakan?

J3: Kami menyediakan bimbingan teknikal di tapak, pemasangan dan sokongan pentauliahan untuk memastikan penggunaan lancar oleh pelanggan kami.

Mengapa Memilih Cotenele?

1. Pengilang China, bekalan langsung kilang, kelebihan harga yang ketara

2. Komponen teras yang dibangunkan secara bebas, pelbagai paten dan ujian jenis

3. Kebolehpercayaan yang tinggi, keselamatan dan kos penyelenggaraan yang rendah

4. Berjaya digunakan dalam projek kuasa berskala besar di dalam dan di luar negara

5. Perkhidmatan selepas jualan yang komprehensif, menyediakan sokongan teknikal dan latihan

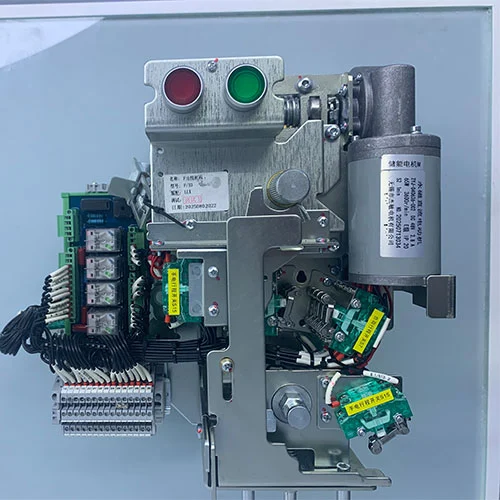

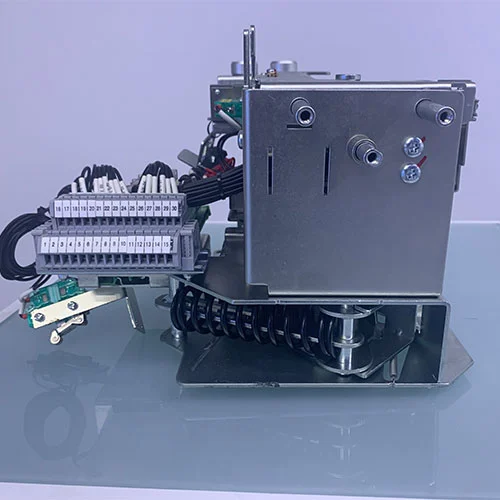

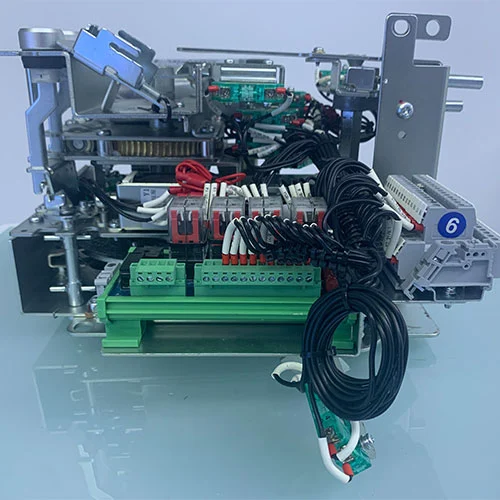

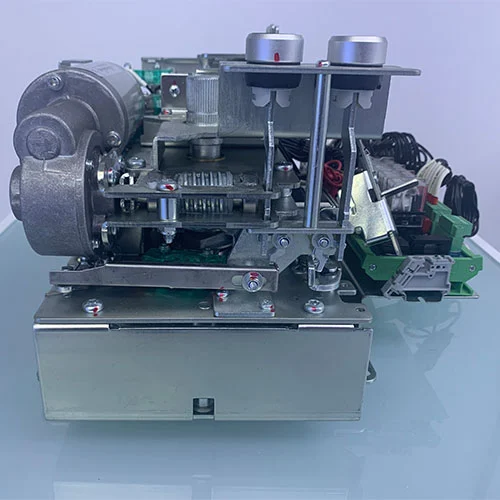

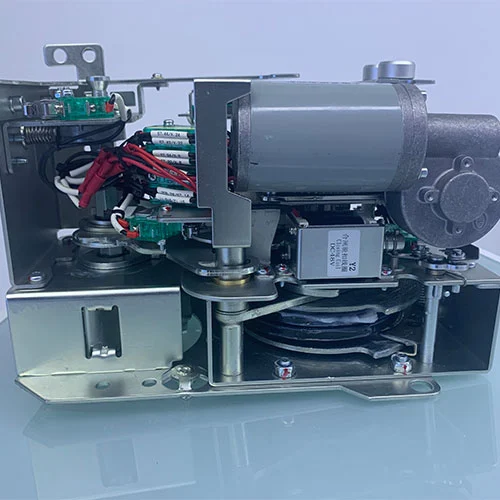

Paparan Produk
