Mekanisme Elektrik 11KV untuk Alat Suis Voltan Sederhana

Cotenele ialah pengeluar besar yang menghasilkan unit utama cincin dan komponen teras dalaman mereka. Unit Utama Cincin (RMU) ialah jaminan penting untuk bekalan elektrik yang boleh dipercayai dan selamat dalam rangkaian pengagihan kuasa moden. Ia adalah pemasangan suis padat tertutup logam yang biasa digunakan dalam pencawang pengedaran sekunder untuk mengagihkan kuasa kepada transformer, bangunan besar dan kemudahan perindustrian.

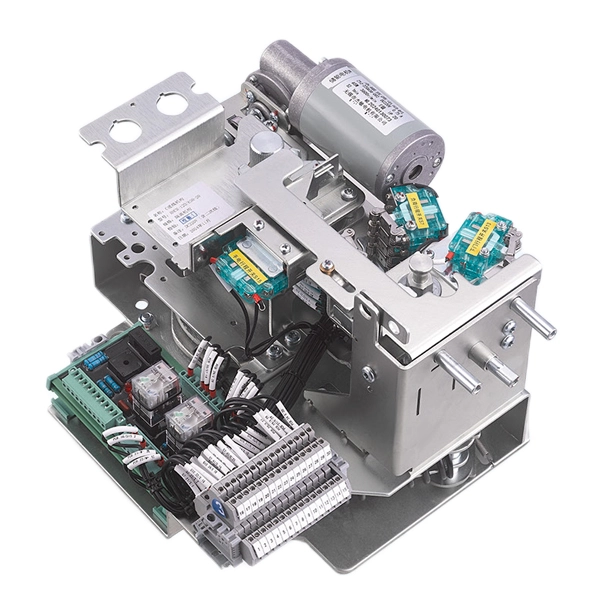

Mekanisme Elektrik 11KV Untuk Alat Suis Voltan Sederhana adalah komponen teras RMU yang bertindak sebagai "pusat kawalan" bagi suis elektrik seperti pemutus litar vakum, pemutus, suis pemutus beban. Di antara pelbagai bahagian komponen dalam RMU, mekanisme masuk boleh dikatakan paling kritikal, kerana ia berfungsi sebagai pintu masuk untuk kuasa elektrik memasuki sistem.

Model

Definisi Mekanisme Operasi Masuk?

Mekanisme masuk adalah komponen kawalan kritikal untuk Unit Masuk Unit Utama Gelang, di mana kuasa voltan tinggi dari grid luaran atau pencawang hulu memasuki RMU. Ia mengendalikan suis utama untuk menyambung, mengasingkan atau membumikan litar masuk dengan selamat.

Bergantung pada keperluan sistem, mekanisme masuk mengawal salah satu daripada dua jenis suis:

Suis Pemutus Beban (Mekanisme "C")

Direka untuk operasi yang kerap di bawah keadaan beban biasa.

Operasi tiga kedudukan:HIDUP / MATI / BUMI.

Menyediakan pengasingan yang boleh dilihat dan asas selamat untuk penyelenggaraan.

Pemutus Litar Vakum (Mekanisme "V")

Aplikasi berkapasiti tinggi dengan perlindungan kerosakan.

Mengganggu arus litar pintas untuk mengelakkan RMU dan kerosakan peralatan hiliran.

Melaksanakan semua fungsi suis pemutus beban dengan keselamatan yang dipertingkatkan.

Semua mekanisme masuk termasuk:

Operasi manual bercas spring atau kendalian motor.

Jelas penunjuk kedudukan (HIDUP, MATI, EARTH).

Saling kunci elektrik disepadukan dengan sistem perlindungan RMU.

Arahan Pengendalian – Mekanisme Elektrik 11KV Untuk Alat Suis Voltan Sederhana

1. Operasi Penutupan

Penutupan Manual:

Masukkan pemegang operasi yang ditetapkan ke dalam aci pemacu atas.

Putar mengikut arah jam ~90° untuk memampatkan spring ke titik pengunciannya.

Pegas dilepaskan, memacu litar utama suis beban untuk ditutup.

Penutupan Elektrik:

Kuasakan mekanisme dan hantar isyarat penutupan.

Pengawal menyemak status suis beban dan saling mengunci.

Jika syarat dipenuhi, motor mekanisme melengkapkan penutupan.

Nota: Operasi pembumian dikunci secara mekanikal semasa penutupan litar utama.

2. Operasi Pembukaan

Pembukaan Manual:

Masukkan pemegang kendalian ke dalam aci pemacu atas.

Putar lawan jam ~90° untuk memampatkan spring ke titik selaknya.

Spring membebaskan tenaga untuk membuka litar utama suis beban.

Pembukaan Elektrik:

Hantar isyarat pembukaan kepada pengawal.

Pengawal mengesahkan status suis dan saling kunci.

Motor mekanisme melengkapkan operasi pembukaan.

Nota: Dalam kedudukan terbuka, operasi penutupan dan pembumian dibenarkan.

3. Operasi Pembumian (Grounding).

Menutup Suis Pembumian:

Masukkan pemegang ke dalam aci pemacu pembumian bawah.

Putar mengikut arah jam ~90°; spring memampatkan dan melepaskan untuk menutup suis pembumian.

Saling kunci diaktifkan, menghalang penutupan litar utama.

Membuka Suis Pembumian:

Masukkan pemegang ke dalam aci bawah yang sama.

Putar lawan jam ~90°; pelepasan spring untuk membuka suis pembumian.

Pembebasan saling kunci, membenarkan operasi suis beban biasa.

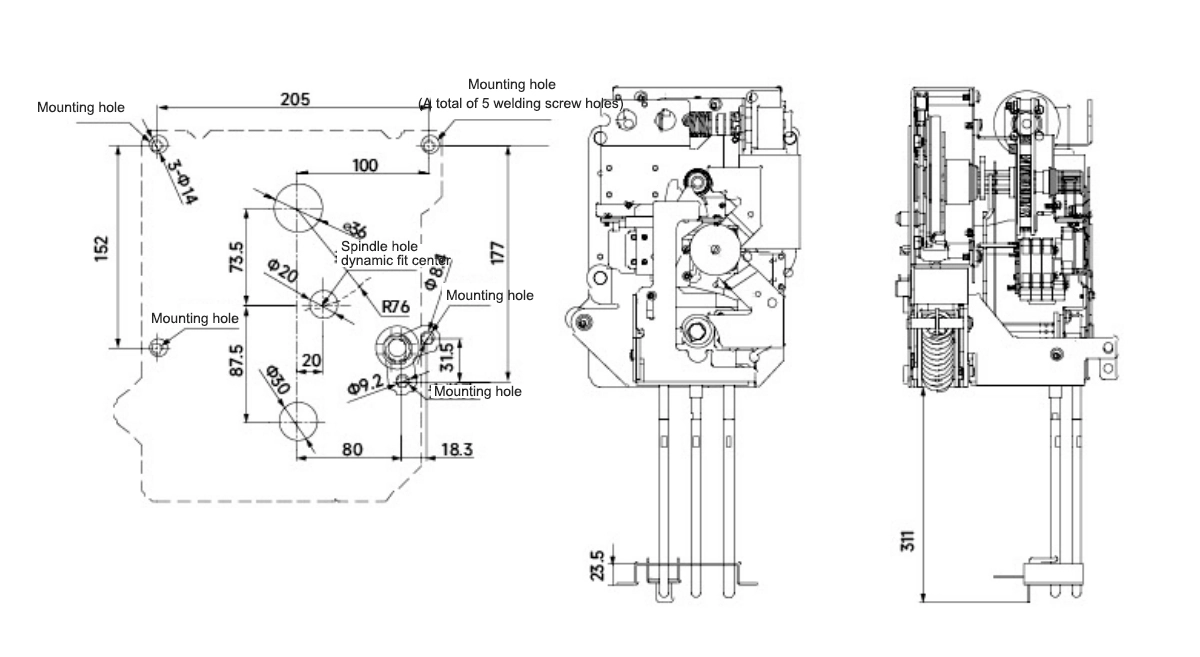

Rupa dan Dimensi

Mengapa Memilih Kami?

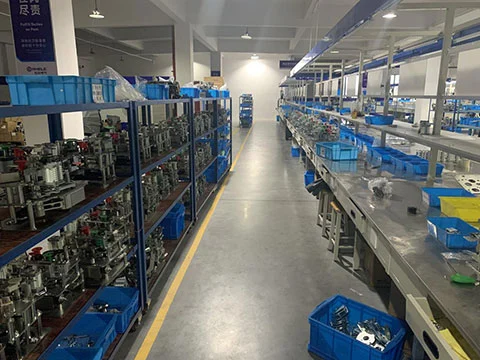

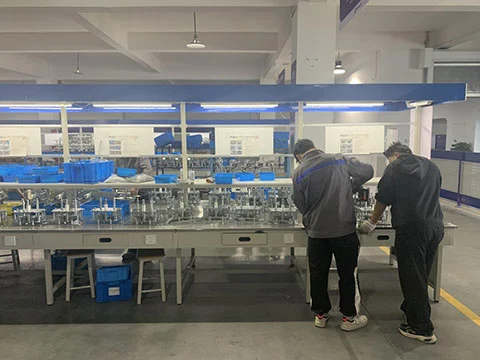

Bekalan Langsung Kilang:Cotenele terletak di Yueqing, Wilayah Zhejiang, dengan kilang teras meliputi 30, 000 meter persegi.

Pensijilan:ISO9001, ISO14001, ISO45001.

Kekuatan Teknikal:Pengalaman R&D yang luas dalam kabinet gas mesra alam siri RHSV, pemutus litar vakum dan mekanisme pengendalian, dengan pelbagai paten dan laporan ujian jenis kebangsaan.

Kes Pelanggan:Projek berskala besar seperti China Resources Power, Banyunxian Wind Farm, Tajikistan Aini Gold Mine, dan Kereta Api Sichuan-Tibet menunjukkan kebolehpercayaan dan kebolehgunaan antarabangsa produk kami.

Kelebihan Perolehan:Menyokong penyesuaian pukal, penghantaran pantas dan aplikasi kejuruteraan projek domestik dan antarabangsa.

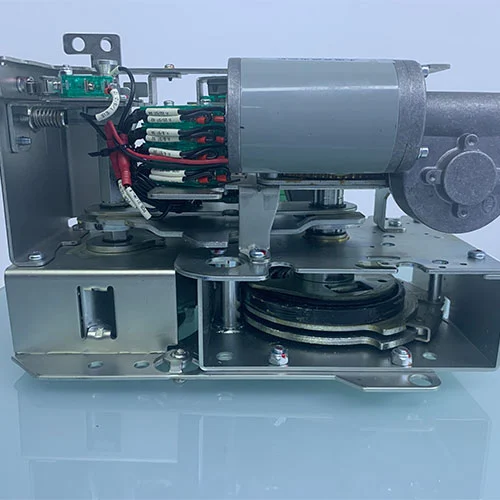

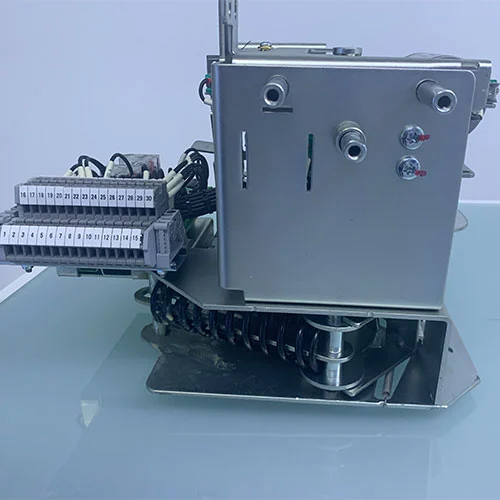

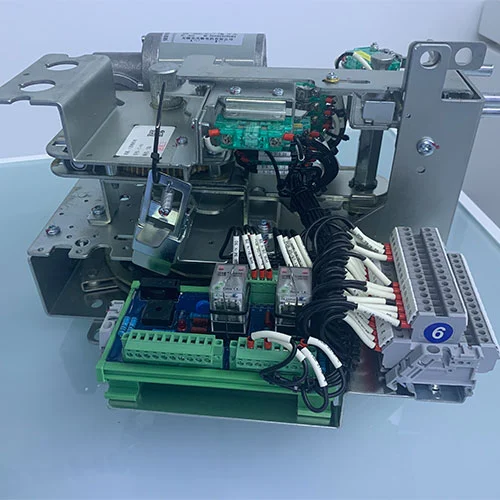

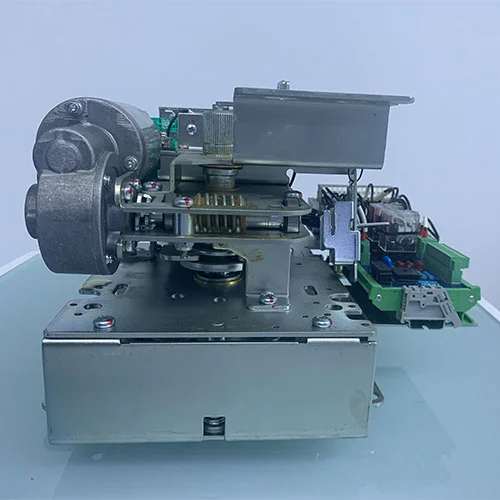

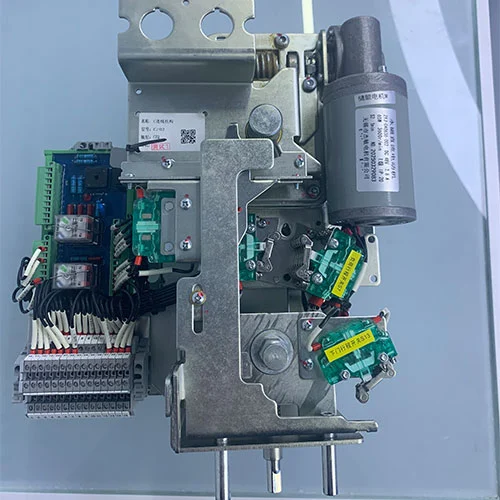

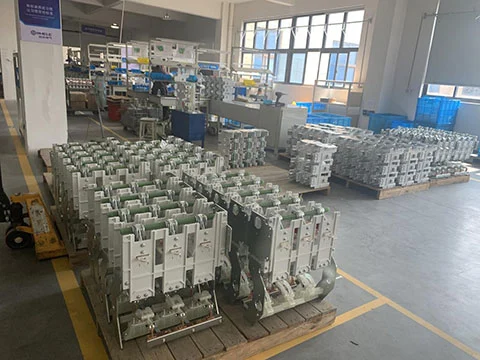

Paparan Produk
