Mekanisme Pengasing Pemutus Litar Voltan Sederhana 11KV
Cotenele ialah salah satu rakan kongsi teras State Grid Corporation of China, produk kami seperti unit utama gelang voltan sederhana dan suis mesra alam popular secara meluas dalam projek pengagihan kuasa voltan sederhana mereka. Siri KDVM-12/630-20-S 11KV Mekanisme Pemutus Litar Voltan Sederhana KDVM-12/630-20-S Mekanisme Pengasing yang dihasilkan oleh peralatan pemadanan semula Cotenele yang sesuai untuk operasi pemadanan semula. unit utama gelang voltan sederhana.Produk ini mematuhi keperluan piawaian dan spesifikasi yang berkaitan seperti GB1984-2014 "Pemutus Litar AC Voltan Tinggi" dan GB/T1985-2023 "Pemutus AC Voltan Tinggi dan Suis Pembumian".
Unit Utama Gelang (RMU) digunakan secara meluas untuk bekalan kuasa dengan andal dalam rangkaian pengagihan kuasa voltan sederhana seperti grid kuasa bandar, taman perindustrian dan kompleks komersial . Syarikat Contenele telah lama komited dalam penyelidikan dan pembangunan komponen teras untuk jenis unit utama gelang voltan sederhana dan suis mesra alam ini.
Mekanisme Pengasing Pemutus Litar Voltan Sederhana 11KV ialah komponen teras RMU dan suis mesra alam atau suis penebat gas, Mekanisme operasi yang kami hasilkan telah menerima pujian tinggi daripada pelanggan kami selama bertahun-tahun. Mekanisme operasi ini dibahagikan kepada dua jenis: manual dan elektrik berdasarkan model kawalan, ini memastikan pengagihan kuasa yang fleksibel, selamat dan cekap.
Model dan makna
| KD | VM | 40.5 | 630 | 20 | S |
| Syarikat kod |
Mekanisme operasi pemutus litar vakum | Dinilai voltan |
Dinilai semasa |
Dinilai Masa pendek menahan arus | Pengasing atas |
Definisi Mekanisme Operasi
Mekanisme Pengasing Pemutus Litar Voltan Sederhana 11KV ialah unit pelaksanaan kuasa bagi alat suis voltan sederhana. Ia adalah komponen mekanikal yang menyediakan tenaga yang diperlukan untuk membuka dan menutup sesentuh utama peranti pensuisan seperti suis beban, pemutus litar dan pemutus sambungan.
Ia mempunyai empat bahagian teras termasuk komponen storan tenaga (biasanya spring), pautan penghantaran, sistem selak dan sesentuh tambahan.
Mekanisme operasi menukar daya manual atau tenaga elektrik ke dalam gerakan mekanikal terkawal, ini dapat memastikan operasi suis voltan sederhana yang tepat dan pantas. Mekanisme pengendalian selalunya menampilkan mekanisme spring storan tenaga yang boleh dicas sama ada secara manual dengan pemegang kendalian atau elektrik melalui motor, yang membolehkan kedua-dua alat kawalan tempatan dan jauh.
Skop Permohonan
Mekanisme Pengasing Pemutus Litar Voltan Sederhana 11KV digunakan secara meluas dalam pelbagai jenis suis voltan sederhana dan RMU:
Unit Utama Cincin
Mekanisme pengendalian ialah komponen teras RMU yang sering digunakan untuk mengawal operasi bagi pemutus litar vakum atau pemutus, Mekanisme pengendalian pemutus litar dan mekanisme pengendalian suis pengasing biasanya digabungkan untuk digunakan dalam RMU padat.
Alat Suis Bertebat Gas
Lazimnya dikenali sebagai panel berisi gas, ini menggunakan gas SF6 untuk penebat dan kepupusan arka, yang memerlukan mekanisme operasi tertutup .
Alat Suis Mesra Alam
Panel mesra alam generasi baharu menggunakan penebat pepejal atau gas mesra alam dan bukannya SF6, seperti suis penebat pepejal dan suis mesra alam dengan mekanisme operasi khusus .
Alat Suis Tertutup Logam Jenis Tetap
Seperti alat suis siri HXGN digunakan secara meluas dalam sistem pengagihan kuasa luar bandar dan bandar dan peningkatan grid kuasa.
Mekanisme pengendalian ini sesuai dalam pelbagai persekitaran dengan pasti, dari -40°C hingga +40°C, dengan gred Perlindungan sehingga IP3X memastikan perlindungan daripada kemasukan habuk dan air
Klasifikasi Mekanisme Operasi
Mekanisme operasi dalam unit utama gelang biasanya dikelaskan mengikut unit berfungsi yang berfungsi. Setiap jenis unit mempunyai ciri khusus dan kawasan aplikasinya.
C-Unit (Unit Suis Beban)
Unit C dilengkapi dengan mekanisme suis pemutus beban, biasanya menggunakan satu mekanisme penyimpanan tenaga spring untuk operasi penutupan dan pembukaan di bawah arus beban biasa. Ia berfungsi sebagai unit masuk, mengawal bekalan kuasa utama memasuki pengagihan kuasa . Mekanisme jenis C mempunyai paksi kendalian bebas untuk suis beban dan boleh dilengkapi dengan operasi motor untuk alat kawalan jauh .
Unit V (Unit Pemutus Litar)
Unit V mengandungi mekanisme pemutus litar vakum, menggunakan storan tenaga spring tegangan untuk menutup dan storan tenaga spring mampatan untuk operasi pembukaan. Mekanisme ini menawarkan kapasiti pemecahan yang tinggi untuk arus litar pintas dan termasuk fungsi anti-pam untuk mengelakkan kerosakan melekat sihir. Unit-V digunakan untuk kedua-dua aplikasi masuk dan keluar di mana perlindungan yang dipertingkatkan dan operasi yang kerap diperlukan .
G-Unit (Mekanisme Suis Pemutus/Pembumian)
Unit G merujuk kepada mekanisme pemutus dan suis pembumian, menggunakan prinsip pelepasan atas spring mampatan. Ia menyediakan jurang pengasingan yang boleh dilihat untuk keselamatan penyelenggaraan dan biasanya disambungkan dengan suis utama. Mekanisme ini mempunyai kedudukan paksi kendalian yang berasingan untuk pemutus (sebelah kanan) dan suis pembumian (sebelah kiri), dengan petunjuk mekanikal yang jelas .
F-Unit (Unit Gabungan Suis Pemutus Beban-Fius)
Unit-F menggabungkan mekanisme suis pemutus beban dengan perlindungan fius, biasanya menggunakan mekanisme dwi-spring (jenis A) di mana satu spring adalah untuk menutup dan satu lagi untuk membuka . Apabila fius bertiup, penyerangnya mencetuskan mekanisme untuk membuka ketiga-tiga fasa secara serentak, menghalang satu fasa . Unit ini ialah penyuap keluar standard untuk perlindungan pengubah.
Mekanisme Masuk
Mekanisme masuk ialah peranti pengendalian di pintu masuk kuasa sistem pengagihan, biasanya dilaksanakan sebagai unit C (suis beban) atau unit V (pemutus litar) bergantung pada keperluan . Ia mengawal jumlah bekalan kuasa kepada keseluruhan pemasangan suis dan mesti mengendalikan arus beban penuh dengan pasti.
Mekanisme Keluar
Mekanisme keluar mengawal dan melindungi litar pengedaran individu, biasanya dilaksanakan sebagai unit F (gabungan suis-fius beban) untuk penyuap pengubah atau unit V untuk keperluan kapasiti yang lebih tinggi . Ia mesti tersandung secara terpilih pada kerosakan hiliran sambil mengekalkan bekalan kepada litar yang sihat.

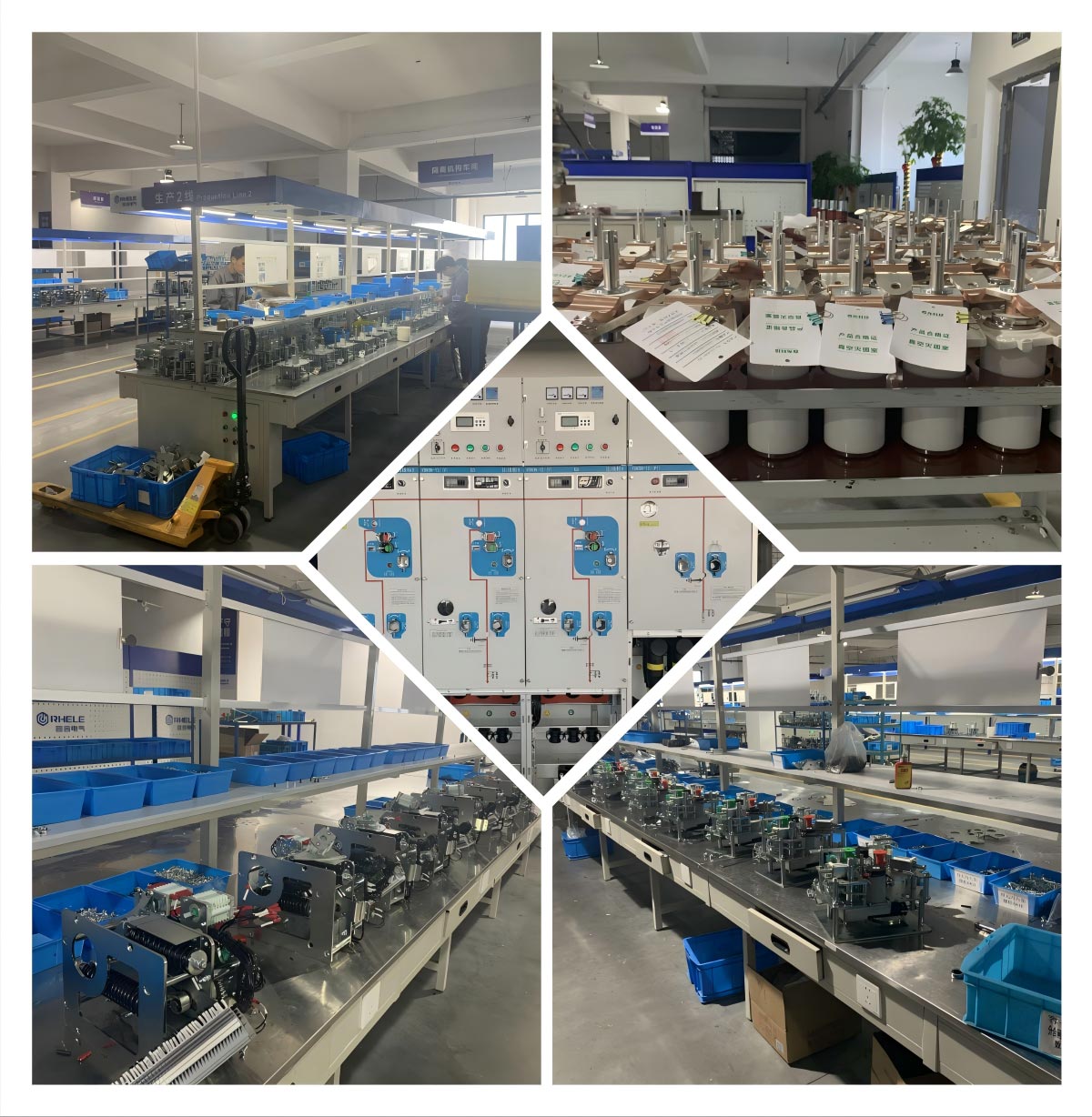

Bengkel Pengeluaran

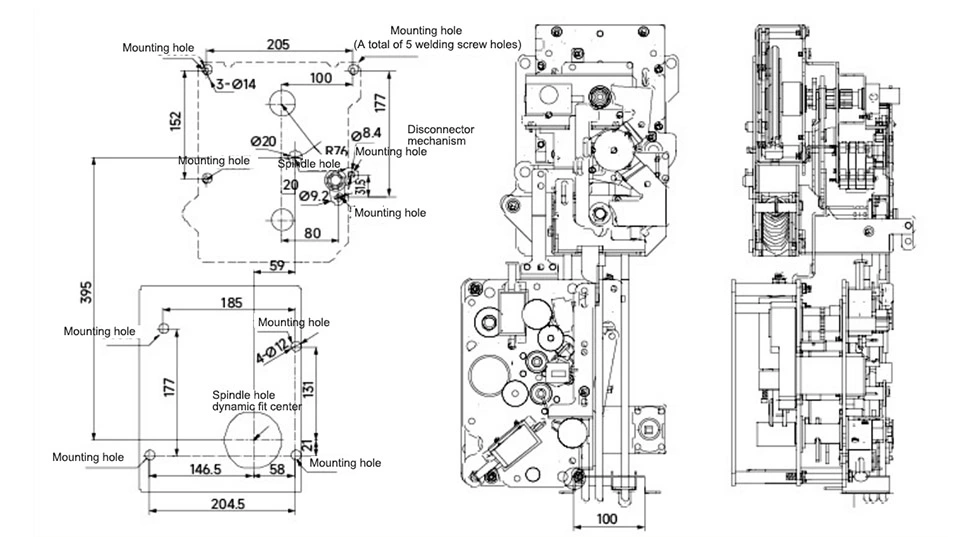

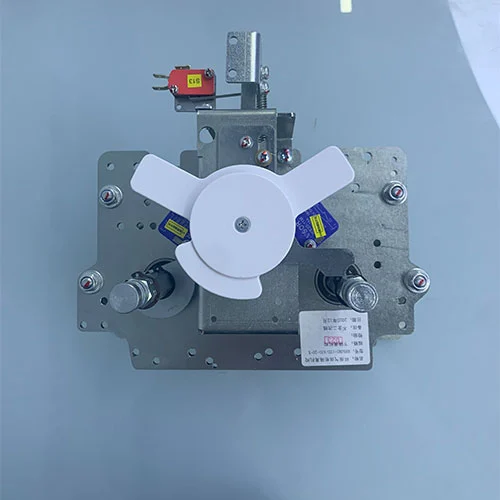

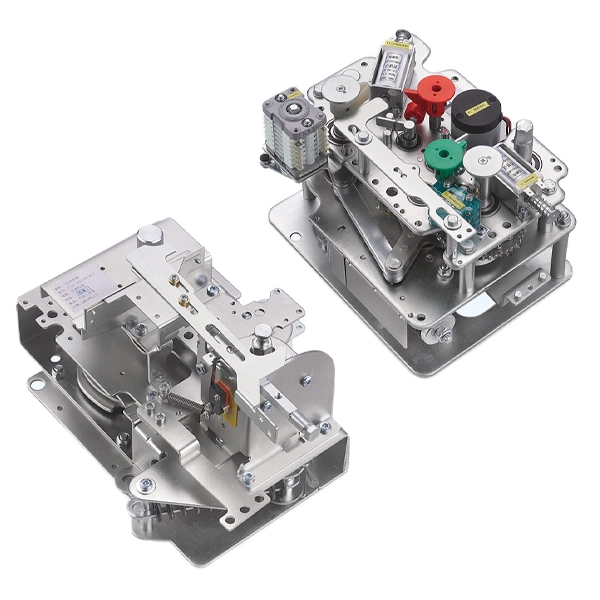

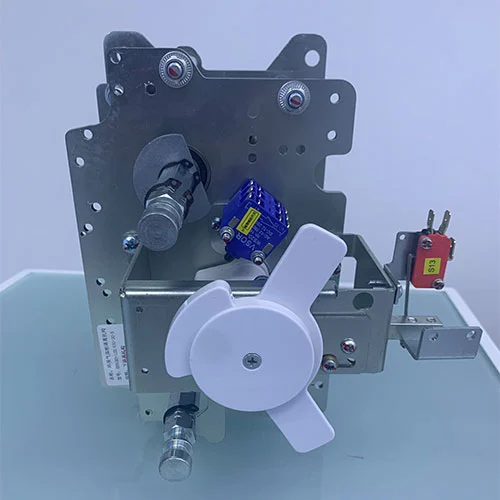

Rupa dan Dimensi

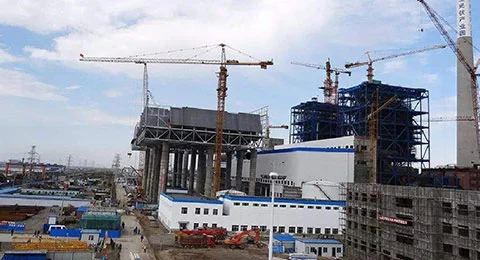

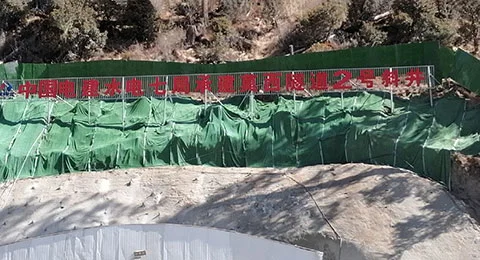

Pengalaman Projek Sebenar
Produk Cotenele telah digunakan dalam pelbagai projek kuasa dan tenaga berskala besar, termasuk:

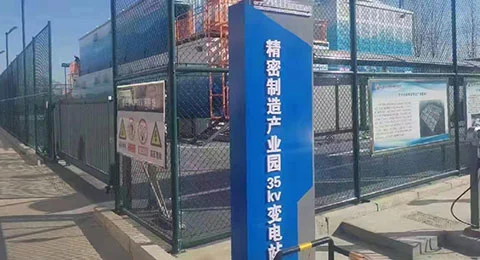

Pencawang 110kV dan sistem suis penebat gas 35kV
Projek kuasa angin luar pesisir (China Resources Power)

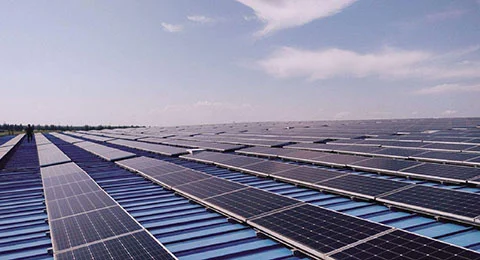

Projek asas fotovoltaik 1600MW di Qinghai
Projek infrastruktur kereta api (China Railway / PowerChina)
Sistem kuasa perlombongan luar negara (projek lombong emas Tajikistan)
Soalan Lazim
1. Apakah Mekanisme Pengasing Pemutus Litar Voltan Sederhana 11kV?
Ia adalah unit operasi teras dalam suis voltan sederhana, bertanggungjawab untuk membuka dan menutup pemutus litar, suis pemutus beban dan pemutus sambungan. Ia menukar tenaga manual atau elektrik kepada gerakan mekanikal yang tepat, memastikan operasi yang selamat dan boleh dipercayai di bawah keadaan normal dan kerosakan.
2. Apakah piawaian yang dipatuhi oleh mekanisme ini?
GB1984-2014: Pemutus Litar AC Voltan Tinggi
GB/T1985-2023: Pemutus AC Voltan Tinggi dan Suis Pembumian
Dikilangkan di bawah sistem yang diperakui ISO9001, ISO14001 dan ISO45001.
3. Apakah sokongan yang disediakan oleh Cotenele untuk pembeli?
Lembaran data teknikal dan lukisan
Panduan pemasangan
Penyesuaian OEM dan penjenamaan
Penghantaran cepat untuk pesanan pukal
Sesuai untuk kontraktor EPC, pengeluar suis dan pengedar global.
