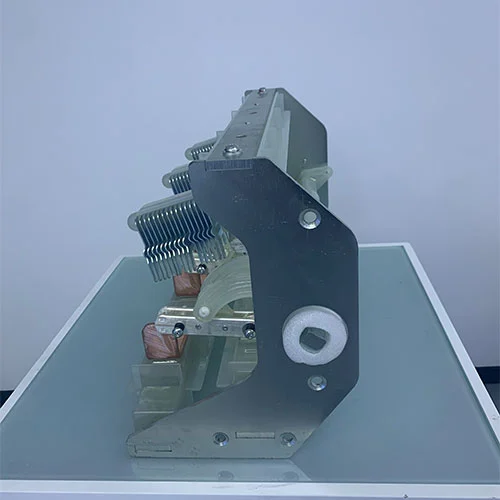

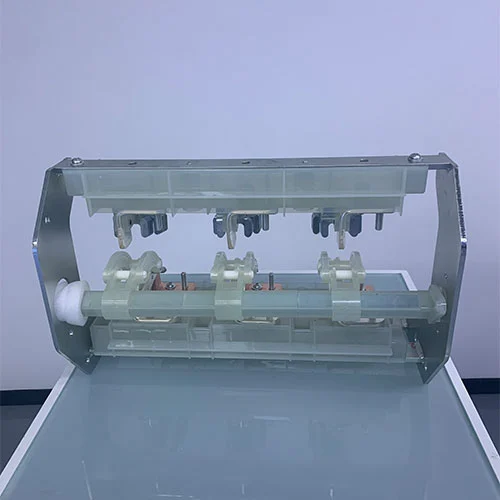

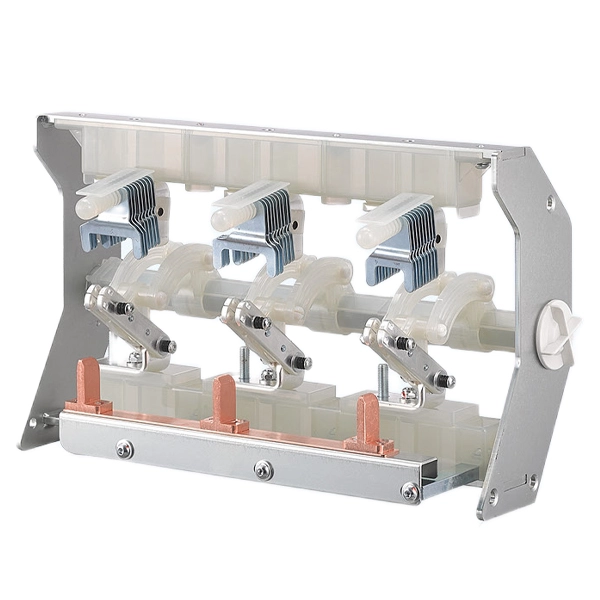

Suis Beban Unit Utama Gelang Voltan Sederhana 11KV

Suis Beban Unit Utama Gelang Voltan Sederhana 11kV ialah komponen teras dalam unit rangkaian gelang yang digunakan untuk mengawal suis arus undian. Cotenele menyediakan suis beban yang sangat boleh dipercayai dan penyelesaian unit rangkaian gelang.

Arus tahan masa singkat: Litar utama tahan arus masa pendek sehingga 20kA (4s), 25kA (3s); suis pembumian masa singkat menahan arus 20kA (4s).

Hayat mekanikal: Suis beban 5000 operasi, suis pembumian 3000 operasi.

Pematuhan standard: GB3804-2017, GB16926-2009, GB/T1985-2023.

Model dan makna

Apakah suis pemutus beban?

Ia ialah peranti pensuisan mekanikal yang biasanya dipasang pada unit utama gelang atau siwtchgear berpenebat gas, yang mampu membuat, membawa dan memecahkan arus elektrik di bawah keadaan litar biasa. Yang termasuk operasi dalam keadaan seperti arus beban, keadaan tanpa beban atau arus aruhan kecil (seperti memberi tenaga kepada pengubah).

Suis pemutus beban berbeza dengan pemutus, Ia biasanya digunakan untuk mengendalikan tekanan elektrik yang mengganggu aliran kuasa apabila sistem berfungsi dengan normal. ia dilengkapi dengan sistem pemadam arka untuk memadamkan arka elektrik yang dihasilkan dengan selamat apabila sesentuh berpisah di bawah beban. Kaedah pelindapkejutan arka biasa termasuk gangguan vakum, rendaman gas SF6 atau pemampatan udara (jenis puffer).

Fungsi Utama dan Peranan Suis Pemutus Beban

Fungsi terpenting suis pemutus beban ialah bot kawalan operasi bukan perlindungan kesalahan. Fungsi terasnya termasuk:

Menukar Arus Beban:Fungsi teras suis pemutus beban ialah menyambung dan memutuskan litar yang membawa arus operasi biasa dengan selamat. supaya operator memberi tenaga atau menyahtenagakan bahagian grid kuasa, seperti transformer atau gelang kabel, untuk penyelenggaraan rutin atau konfigurasi semula.

Membawa Arus:Suis pemutus beban boleh terus membawa arus undian tanpa terlalu panas apabila ia ditutup, memastikan penghantaran kuasa yang cekap melalui RMU.

Menahan Kesalahan:Suis pemutus beban mestilah cukup teguh untuk menahan tegasan elektromagnet dan haba yang besar daripada arus kerosakan yang mengalir melaluinya sehingga peranti perlindungan huluan (seperti fius atau pemutus) membersihkan kerosakan kerana ia tidak boleh mengganggu kerosakan litar pintas, yang dipanggil keupayaan "membuat kerosakan".

Menyediakan Pengasingan:Banyak suis beban direka bentuk untuk menyediakan titik pengasingan yang boleh dilihat atau boleh dipercayai, memastikan peralatan hiliran diputuskan dengan selamat daripada sumber kuasa semasa penyelenggaraan.

Di manakah produk ini boleh digunakan?

Suis Beban Unit Utama Gelang Voltan Sederhana 11KV ialah kuda kerja Unit Utama Gelang dan digunakan secara meluas dalam rangkaian pengedaran voltan sederhana (biasanya sehingga 24kV atau 40.5kV).

Perlindungan Transformer (dengan Fius):Suis pemutus beban sering digabungkan dengan fius voltan sederhana dalam unit utama gelang F-unit untuk melindungi pengubah pengagihan. Suis pemutus beban akan mengendalikan litar kerja biasa, manakala pemegang fius untuk mengganggu sebarang arus kerosakan.

Penukaran Kabel:Suis pemutus beban mencipta rangkaian gelung tertutup melalui kabel kuasa cincin masuk dan keluar.

Keserasian dengan Penebat Moden:

RMU Bertebat SF6:Suis pemutus beban biasanya digunakan dalam unit utama cincin terlindung gas heksafluorida sulfur. SF6 mempunyai prestasi penebat yang sangat baik dan membantu memadamkan arka, yang mempunyai ciri saiz padat dan kepungan tertutup.

RMU Mesra Alam:Dengan dorongan untuk mengurangkan pelepasan SF6, suis beban kini berjaya digunakan dalam "hijau" atau mesra alam menggunakan media penebat alternatif seperti udara kering, nitrogen atau campuran fluoronitril. Reka bentuk moden mengoptimumkan struktur sentuhan untuk memastikan kepupusan arka yang boleh dipercayai dalam gas mesra alam ini.

Suis Pemutus Beban VS Pemutus Litar Vakum VS Penyambung

Semua suis pemutus beban, pemutus litar vakum dan pemutus adalah komponen teras untuk RMU dan suis mesra alam dan suis penebat gas, tetapi terdapat banyak perbezaan antara ketiga-tiga komponen ini untuk fungsi dan strukturnya:

Suis Beban Unit Utama Gelang Voltan Sederhana 11KV ialah peranti utama untuk kawalan rutin aliran kuasa dalam Unit Utama Gelang. Ia menawarkan keupayaan kritikal untuk menguruskan litar hidup dengan selamat sambil mengekalkan faktor bentuk padat yang sesuai untuk kandang moden yang tertutup, sama ada mereka menggunakan gas SF6 tradisional atau alternatif mesra alam baharu. Fungsinya berbeza daripada pemisah berorientasikan keselamatan semata-mata dan pemutus litar pelindung.

Parameter Teknikal

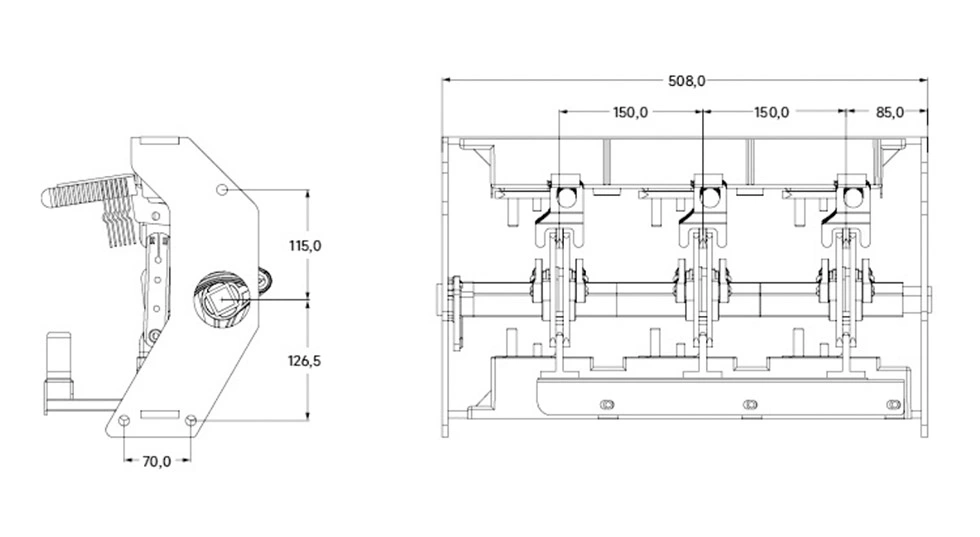

Rupa dan Dimensi

Soalan Lazim

S1: Apakah itu Suis Beban Unit Utama Gelang Voltan Sederhana 11kV?

J: Suis beban unit utama gelang voltan sederhana 11kV ialah peranti pensuisan mekanikal yang dipasang dalam unit utama gelang (RMU), suis penebat gas (GIS) atau suis mesra alam. Ia digunakan untuk menyambung dan memutuskan arus voltan sederhana dengan selamat. Ia boleh membawa arus beban undian dan memutuskan litar dalam keadaan operasi biasa, tetapi ia tidak sesuai untuk mengganggu arus litar pintas yang besar secara langsung.

S2: Apakah perbezaan antara unit utama cincin dan suis bersalut logam? Bagaimana kita harus memilih antara mereka?

A: Perbezaan utama adalah untuk struktur dan skop aplikasi.
Unit utama gelang: struktur padat dan saiz kecil, dan komponen dalaman utama biasanya menggunakan gabungan suis pemutus beban dan fius. Terutamanya digunakan pada penghujung rangkaian pengedaran (seperti pengedaran kediaman, pencawang kecil), bertanggungjawab untuk kawalan dan perlindungan pengubah, dengan tumpuan pada bekalan kuasa rangkaian cincin dan penorehan kabel.
Alat suis penutup logam: Ia mempunyai isipadu yang besar dan biasanya dilengkapi dengan pemutus litar, yang mempunyai kapasiti pecah yang sangat tinggi. Terutamanya digunakan untuk litar utama pencawang atau beban industri yang besar, bertanggungjawab untuk pengagihan kuasa kapasiti besar dan perlindungan litar pintas.
Cadangan pemilihan: Untuk transformer dengan kapasiti 1250 kVA atau kurang, atau dalam situasi di mana ruang terhad dan bekalan kuasa rangkaian gelang diperlukan, anda boleh menggunakan unit utama gelang. Untuk talian masuk berkapasiti tinggi atau peralatan kritikal, Metal-cladswitchgear adalah lebih sesuai..

S3: Adakah SF6 gas yang tidak mesra alam sekitar? Adakah terdapat alternatif mesra alam sekarang?

J: Ya, SF6 ialah salah satu daripada gas rumah hijau paling kuat yang diketahui. Untuk memenuhi keperluan alam sekitar, produk unit utama cincin penebat gas mesra alam yang matang kini boleh didapati di pasaran.
• Alternatif: Unit utama gelang yang menggunakan udara kering, nitrogen atau campuran gas mesra alam sebagai medium penebat.
• Prestasi: Unit utama cincin mesra alam ini sangat hampir dengan RMU berpenebat SF6 untuk kekompakan dan kebolehpercayaan, dan ia sangat membantu untuk perlindungan alam sekitar. Jika anda berharap mendapat pensijilan hijau atau alam sekitar, anda boleh memilih RMU mesra alam.

S4: Komponen manakah yang lebih baik dipasang di dalam Unit Utama Gelang? Suis beban dan gabungan fius atau pemutus litar?

A: Kedua-duanya ok, cuma fungsi mereka berbeza.
Gabungan Suis-Fius Muatan: Direka untuk perlindungan pengubah. Fius menawarkan keupayaan mengehadkan arus yang tinggi, operasi pantas dan kos yang lebih rendah. Kelemahannya ialah keperluan untuk menggantikan elemen fius selepas operasi.
Pemutus Litar: Digunakan untuk talian masuk/keluar berkapasiti tinggi atau aplikasi yang menuntut kesinambungan bekalan yang sangat tinggi. Ia boleh ditutup semula selepas perjalanan rosak tanpa menggantikan alat ganti, tetapi kosnya lebih tinggi.
Kesimpulan: Unit gabungan biasanya dipilih untuk perlindungan pengubah; pemutus litar dipilih untuk penyuap masuk/keluar talian utama.

Jaminan Kualiti Dan Perkhidmatan Selepas Jualan

1. Kami menyediakan panduan video dalam talian jauh dan latihan teknikal khusus percuma untuk kakitangan teknikal pelanggan kami. Dalam tempoh satu tahun selepas pentauliahan produk, kami menawarkan perkhidmatan penyelenggaraan percuma. Selepas itu, perkhidmatan penyelenggaraan berbayar kekal tersedia untuk pelanggan yang ingin terus menerima sokongan.

2. Kami komited untuk menyampaikan perkhidmatan jangka panjang, bersemangat dan bertimbang rasa. Apabila menerima permintaan pelanggan, kami akan membalas melalui e-mel atau telefon dalam masa satu jam, memastikan komunikasi yang tepat pada masanya dan pengendalian yang cekap.

3. Kami mewujudkan saluran perundingan teknikal tetap untuk pelanggan kami. Kami sentiasa bersedia untuk memberikan sokongan dan penyelesaian profesional untuk sebarang isu yang berkaitan dengan penggunaan produk atau masalah teknikal yang dihadapi semasa operasi sistem.

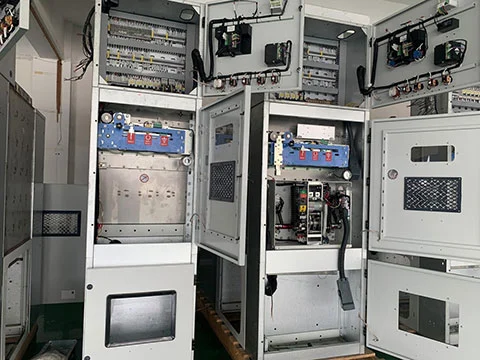

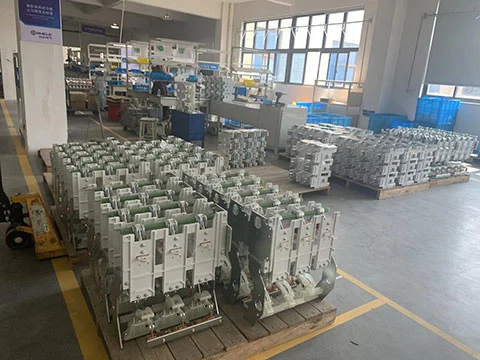

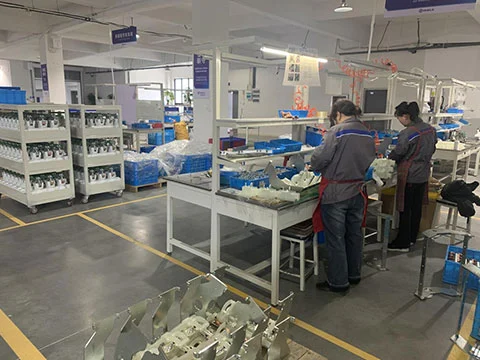

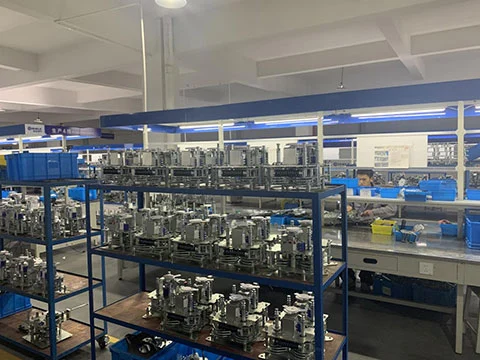

Bengkel Kilang

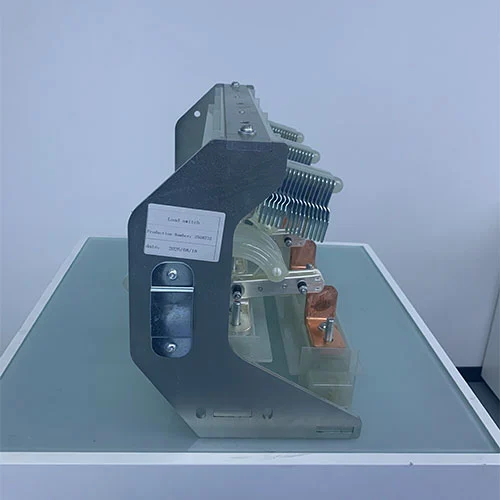

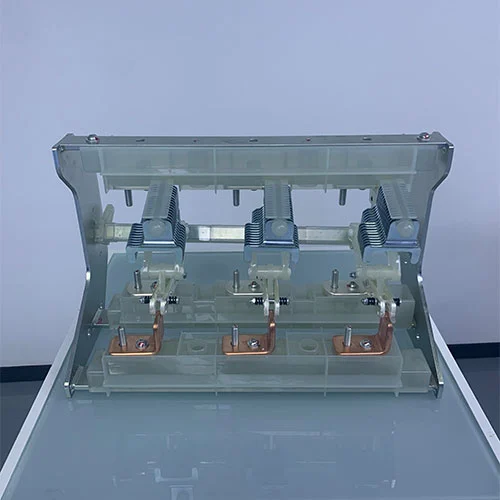

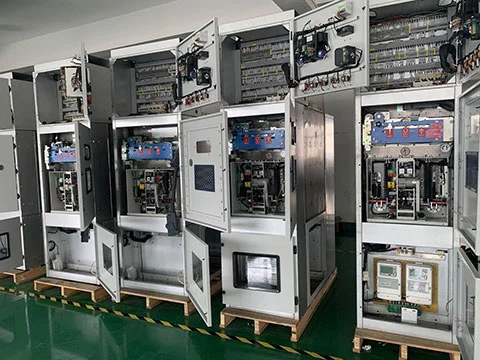

Paparan Produk
