Suis Pembumian Dalaman Voltan Sederhana 11KV untuk RMU

Unit Utama Gelang (RMU) ialah peralatan kuasa penting dalam memastikan bekalan elektrik yang boleh dipercayai dan berterusan kepada pengguna akhir dalam rangkaian pengagihan kuasa moden, Suis pembumian biasanya dipasang di RMU pencawang pengedaran sekunder ini.

RMU mempunyai ciri bersaiz padat dan pelbagai fungsi, keselamatan kakitangan dan peralatan semasa unit utama gelang memerlukan penyelenggaraan dan apabila ia berada dalam keadaan rosak adalah yang terpenting. Suis Pembumian Dalaman Voltan Sederhana 11KV Untuk RMU ialah komponen khusus, namun kritikal .Walaupun struktur suis pembumian adalah mudah.tetapi ia merupakan asas kepada prosedur operasi yang selamat, yang boleh menyediakan sambungan yang boleh disahkan dan selamat antara bahagian yang dinyahtenagakan pada litar elektrik dan bumi.

Model dan makna

Apakah Suis Pembumian?

Suis Pembumian Dalaman Voltan Sederhana 11KV Untuk RMU ialah suis mekanikal yang biasanya disepadukan ke dalam komponen voltan sederhana pemasangan gear suis, seperti RMU, suis mesra alam dan suis penebat gas. Tujuan utamanya ialah untuk menyambungkan bahagian tertentu litar—seperti penyuap kabel atau bar bas—terus ke bumi. Suis pembumian berbeza dengan pemutus litar vakum , atau suis pemutus beban, suis pembumian tidak direka bentuk untuk mengganggu arus beban atau arus kerosakan dalam keadaan biasa. Sebaliknya, ia adalah peranti keselamatan yang beroperasi hanya selepas litar dinyahtenagakan oleh peranti pensuisan utama. Ia memberikan petunjuk yang jelas dan positif bahawa bahagian hiliran rangkaian dibumikan, memastikan ia selamat untuk juruteknik bekerja.

Bagaimanakah produk ini berfungsi?

Suis Pembumian Dalaman Voltan Sederhana 11kV untuk RMU memastikan penyelenggaraan yang selamat dan perlindungan sistem dengan mewujudkan laluan pembumian impedans rendah. Operasinya terdiri daripada tiga peringkat utama:

1. Operasi mekanikal:Suis pembumian dikendalikan melalui mekanisme luaran, biasanya menggunakan pemegang manual atau peranti elektrik untuk pengendalian jauh. Mekanisme ini memacu set kenalan bergerak ke arah set kenalan tetap. Operasi ini biasanya daripada jenis "buat-bukti", bermakna suis mempunyai kekuatan mekanikal untuk menutup terhadap arus kerosakan jika ralat berlaku, walaupun ia tidak boleh dibuka di bawah kerosakan.

2. Mewujudkan Laluan Tanah:Apabila sesentuh bergerak mengawan dengan sesentuh tetap, mereka mencipta laluan logam berterusan. Satu hujung laluan ini disambungkan kepada konduktor voltan tinggi (cth., penamatan kabel). Hujung yang satu lagi diikat dengan kukuh ke bar bumi RMU, yang seterusnya disambungkan ke grid bumi stesen. Ini secara berkesan memendekkan konduktor fasa ke bumi.

3. Keselamatan Saling:Aspek asas operasinya ialah jalinan mekanikal yang ketat (sebahagian daripada logik "lima pencegahan"). Saling kunci ini menghalang suis pembumian daripada ditutup semasa suis utama (suis pemutus beban atau pemutus litar) berada dalam kedudukan tertutup, dan sebaliknya, menghalang suis utama daripada ditutup semasa suis pembumian dihidupkan. Ini menghalang kerosakan "mati-pendek" bencana.

Apakah fungsi produk ini?

Suis Pembumian Dalaman Voltan Sederhana 11kV untuk RMU menyediakan fungsi keselamatan dan operasi yang penting:

1.Keselamatan Kakitangan

Membumikan kabel hiliran dan bar bas untuk memastikan persekitaran kerja berpotensi sifar.

Melindungi kakitangan penyelenggaraan daripada keadaan elektrik yang tidak dijangka seperti bekalan terbalik, voltan teraruh, sambaran petir atau cas baki.

2. Pelesapan Caj Baki

Kabel voltan sederhana menyimpan tenaga kapasitif.

Suis menyediakan laluan nyahcas terkawal selepas diputuskan sambungan daripada bekalan kuasa, menghapuskan risiko kejutan elektrik.

3.Petunjuk dan Pengesahan Status

Menyediakan petunjuk visual yang jelas pada panel RMU.

Digabungkan dengan penunjuk kehadiran voltan, juruteknik boleh mengesahkan keselamatan litar sebelum beroperasi.

4. Membolehkan Pengujian Kabel

Memudahkan ujian elektrik seperti rintangan penebat atau ujian VLF dengan selamat.

Selepas ujian, suis melepaskan voltan ujian terkumpul dengan selamat daripada kemuatan kabel.

Bagaimana saya harus meneruskan?

1. Pemutusan sambungan pembumian:Masukkan pemegang kendalian ke dalam lubang operasi suis pembumian, dan putar pin terbalik untuk memutuskan sambungan.

2. Di dalam lubang operasi suis beban, pusingkan mengikut arah jam (tekan butang tutup untuk operasi elektrik) untuk menutup suis.

3. Apabila menggunakan sesentuh berbentuk kipas, sesentuh pembumian suis pembumian bawah dipasang pada kedudukan 1, 4 dan 6.

4. Apabila menggunakan bar tembaga untuk bertindih, sesentuh pembumian suis pembumian bawah dipasang pada kedudukan 2, 3, dan 5.

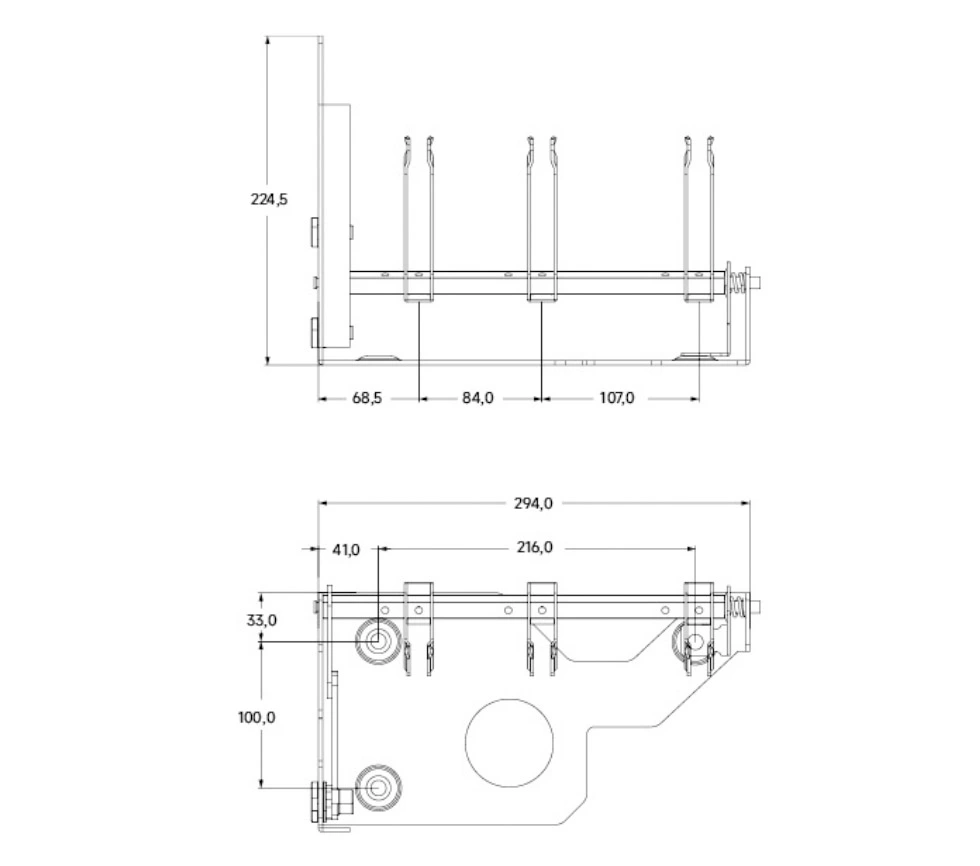

Rupa dan Dimensi

Mengapa Memilih Cotenele?

1. Pengilang China, harga berpatutan, kualiti boleh dipercayai.

2. Pengalaman yang luas, R&D bebas bagi komponen teras memastikan operasi RMU yang cekap dan selamat.

3. Sokongan selepas jualan dan teknikal yang komprehensif, menyediakan panduan pemasangan dan pentauliahan di tapak untuk pelanggan.

4. Produk mesra alam dan penjimatan tenaga, memenuhi keperluan elektrik hijau moden.

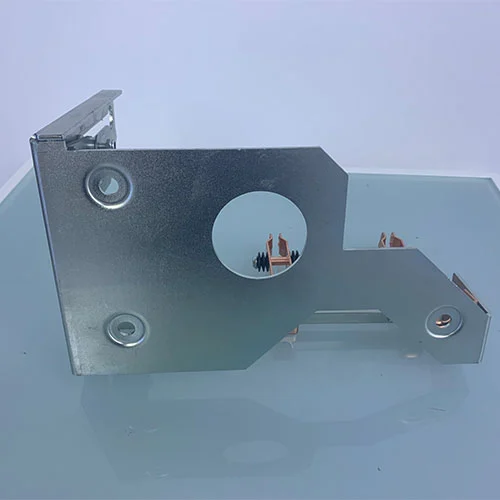

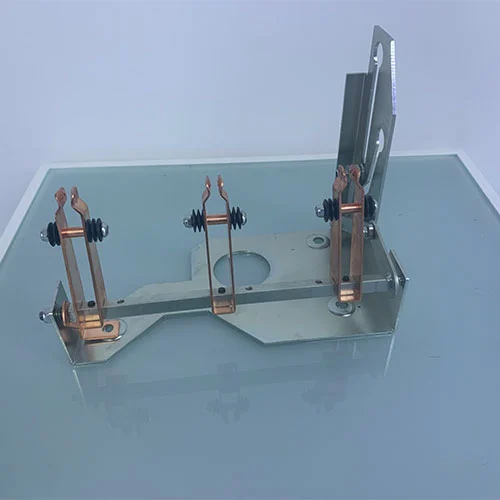

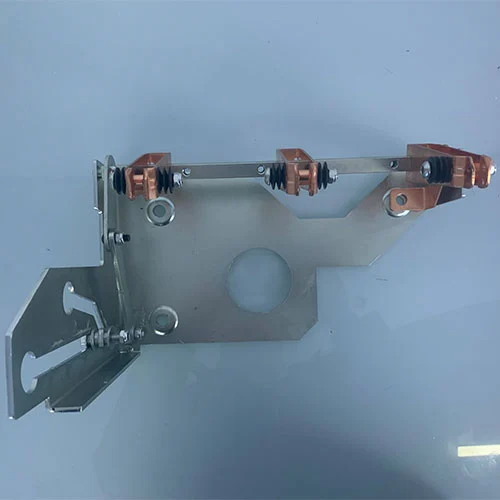

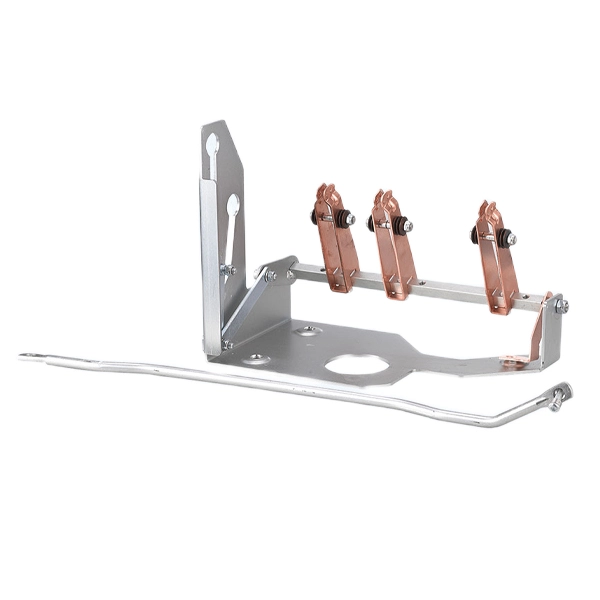

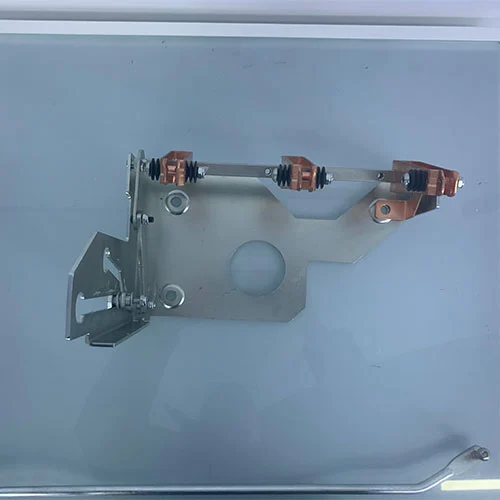

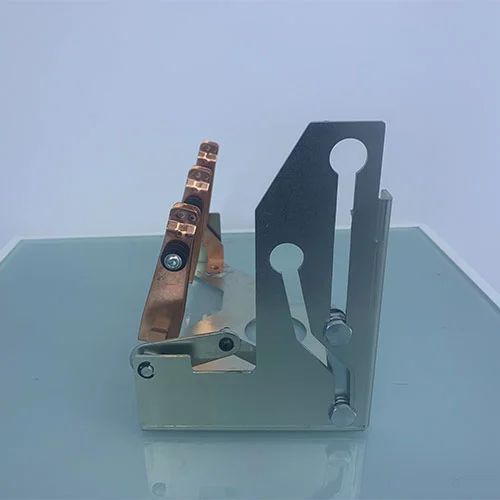

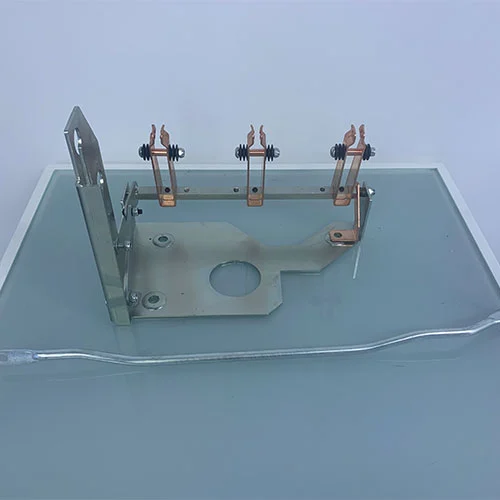

Paparan Produk
