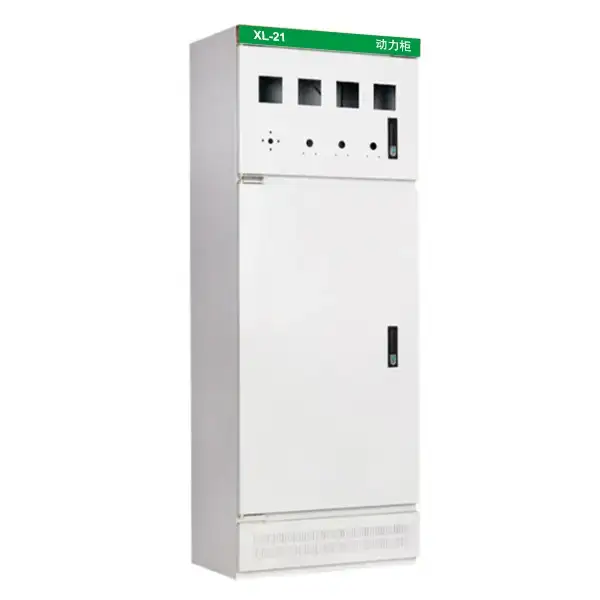

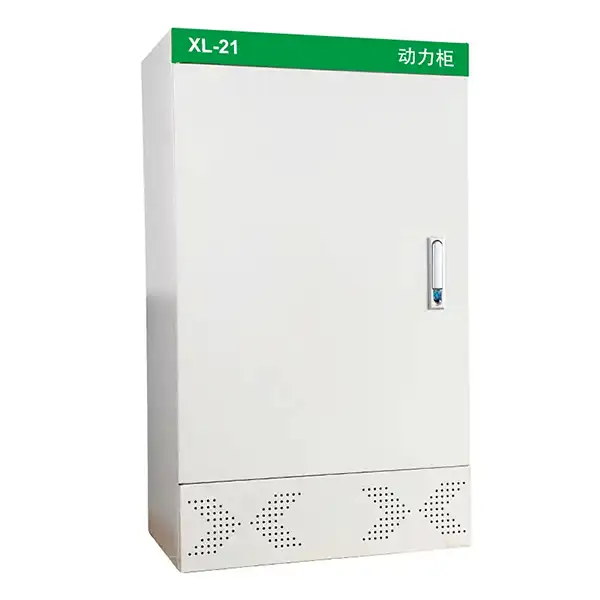

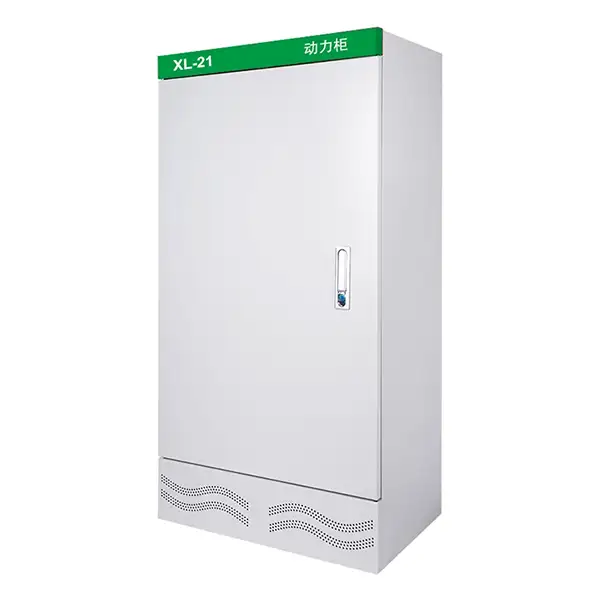

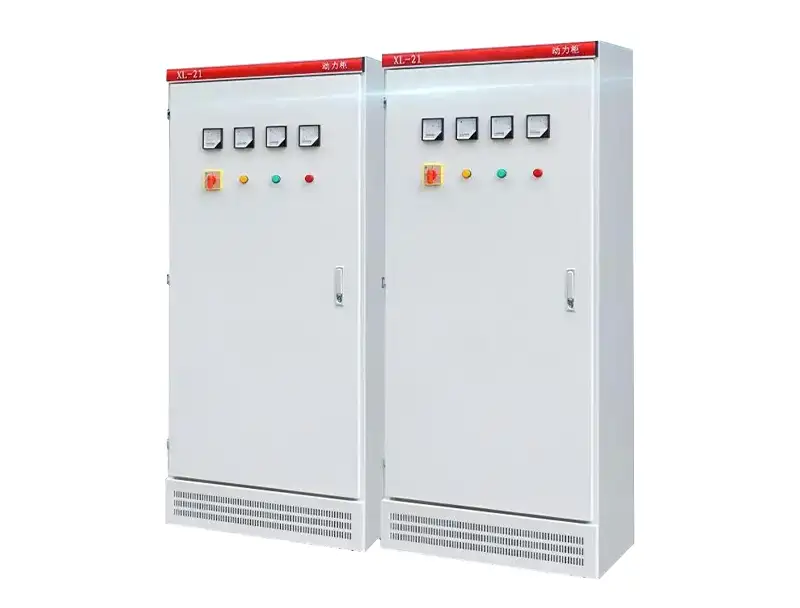

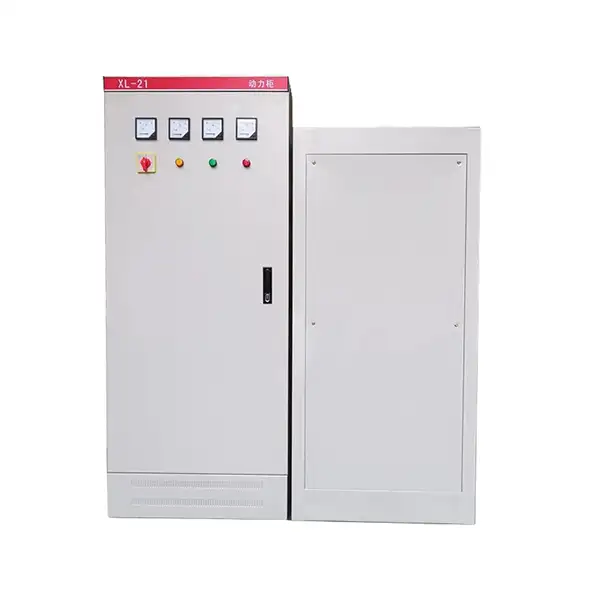

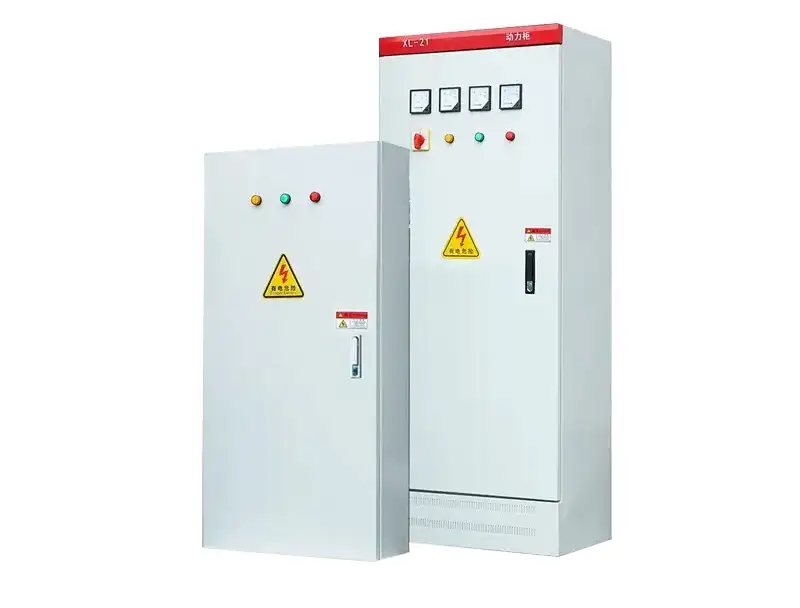

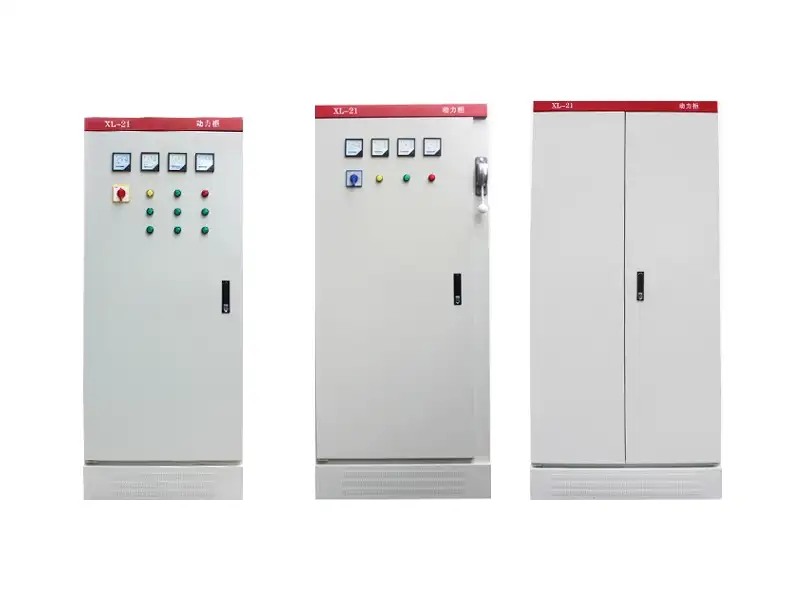

XL-21 Pusat Kawalan Motor Voltan Rendah Alat Suis LV

Cotenele ialah pengeluar Alat Suis LV Pusat Kawalan Motor Voltan Rendah XL-21, Alat suis voltan rendah XL-21 ialah salah satu suis pengagihan kuasa yang terawal dan paling banyak digunakan di China. Tujuan utamanya adalah untuk mengagihkan tenaga elektrik kepada peralatan guna akhir dalam sistem kuasa yang beroperasi pada frekuensi 50Hz dan voltan berkadar 380V (atau 400V/500V/660V), sambil menyediakan kawalan peralatan dan perlindungan litar. Ia serasi dengan pelbagai sistem pembumian, termasuk tiga fasa tiga wayar, tiga fasa empat wayar dan tiga fasa lima wayar (cth., TN-C, TT).

Alat suis voltan rendah XL-21 mempunyai kelebihan kualiti yang boleh dipercayai, pemasangan fleksibel dan penyelenggaraan yang mudah, serta mematuhi piawaian kebangsaan dan antarabangsa yang berkaitan seperti GB/T 7251, IEC 60439, CCC, dll. Cotenele telah lulus pensijilan pengurusan kualiti ISO9001.

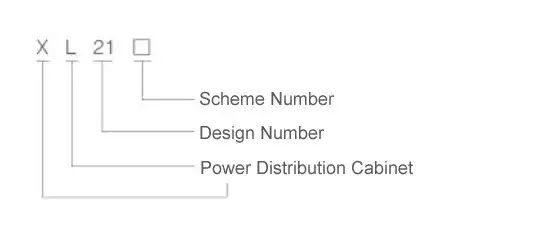

Model dan makna

Parameter teknikal utama

Apakah ciri struktur produk bagi alat suis XL-21?

1. Lampiran:Shell gear suis voltan rendah XL-21 menyesuaikan reka bentuk tertutup sepenuhnya, Reka bentuk ini boleh menawarkan perlindungan berkesan terhadap habuk dan objek luar. Gred perlindungan standard ialah IP30, dengan gred yang lebih tinggi tersedia atas permintaan. Voltan rendah mempunyai dua jenis pembinaan: jenis pemasangan (versatiliti tinggi) dan jenis dikimpal (kekuatan tinggi).

2. Pemasangan & Penyelenggaraan:Pusat Kawalan Motor Voltan Rendah XL-21 LV Switchgear direka untuk pemasangan di dinding dan penyelenggaraan bahagian hadapan, menjimatkan ruang. Apabila pintu dibuka, semua komponen dalaman terdedah sepenuhnya, yang menjadikan penyelenggaraan rutinnya sangat mudah.

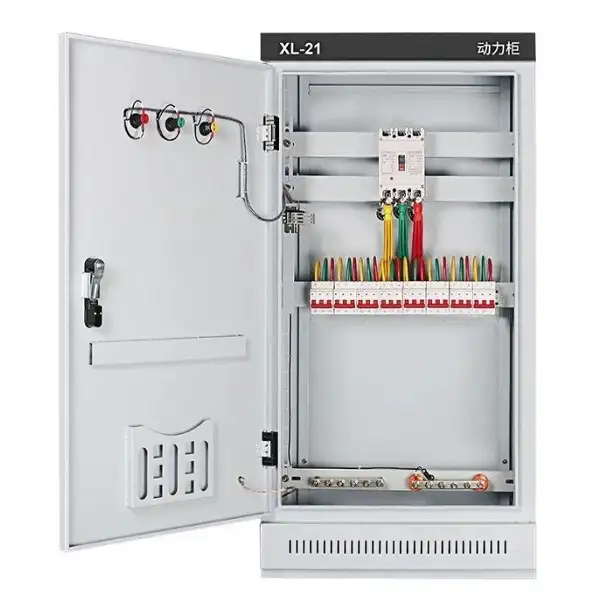

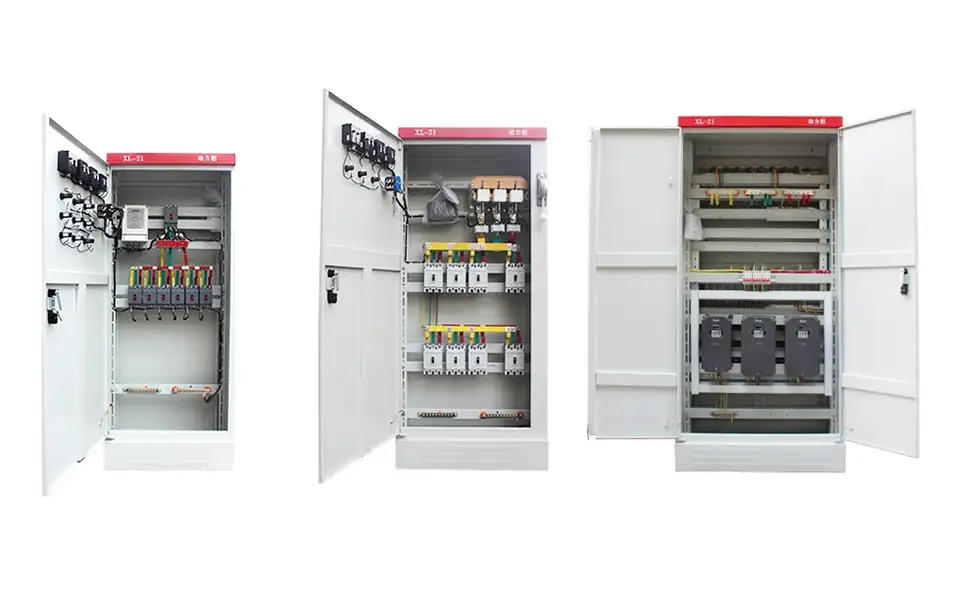

3. Reka Letak Dalaman:Panel ini menyesuaikan struktur rasuk atau plat untuk susun atur yang fleksibel. Elemen pengendalian seperti butang tekan, lampu penunjuk dan instrumen seperti voltmeter, ammeter dipasang pada pintu, manakala pemegang kendalian suis utama terletak di sebelah kanan hadapan kabinet untuk akses mudah.

4. Bahan & Kemasan:Penutup alat suis voltan rendah diperbuat daripada plat keluli gelek sejuk berkualiti tinggi dengan ketebalan minimum 1.5mm, bengkok dan dikimpal untuk kekuatan tinggi. Permukaan dirawat dengan salutan serbuk elektrostatik untuk rintangan kakisan yang sangat baik. Pintu boleh dibuka pada sudut tidak kurang daripada 120 darjah untuk akses mudah. Kedua-dua kepungan dan pintu dipasang dengan skru tanah untuk memastikan pembumian yang selamat dan boleh dipercayai.

Fungsi Teras Dan Komponen Untuk Panel voltan rendah XL-21

1. Fungsi Teras

Pusat Kawalan Motor Voltan Rendah XL-21 LV Switchgear sering digunakan untuk menyediakan bekalan kuasa yang boleh dipercayai kepada peralatan yang disambungkan, yang digunakan untuk kawalan mula/henti yang tepat untuk motor dan beban lain. Ia juga menyokong pemantauan operasi masa nyata bagi parameter utama seperti arus dan voltan, Pada masa yang sama, memastikan fungsi perlindungan litar yang komprehensif untuk mengatasi masalah seperti beban lampau, litar pintas dan kebocoran.

2. Komponen Biasa

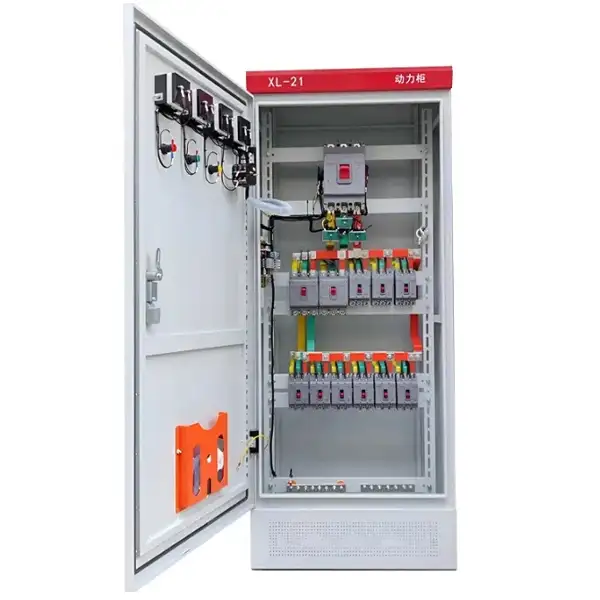

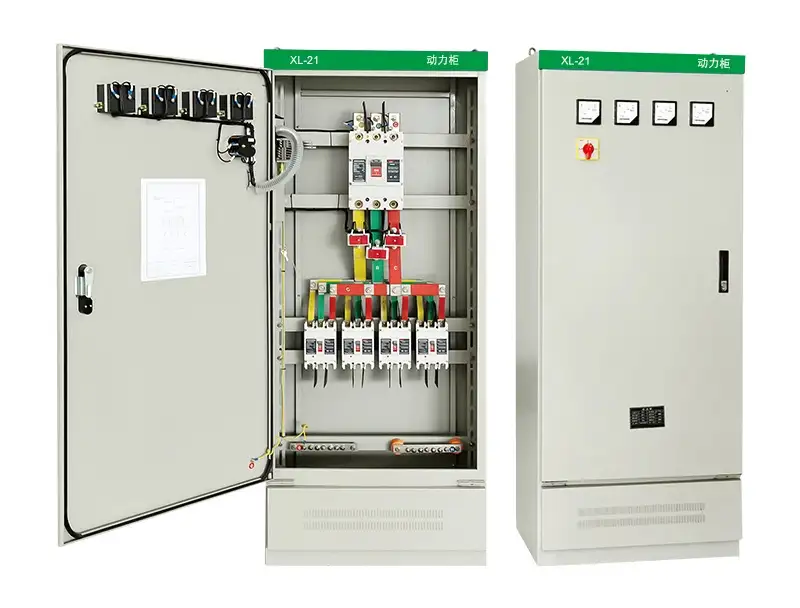

Panel voltan rendah XL-21 biasanya merangkumi beberapa komponen teras di bawah, seperti pemutus litar kes acuan (MCCB), pemutus litar udara (ACB), pemutus litar arus sisa (RCCB), dsb. Suis utama atau suis masuk, contohnya pemutus litar bekas acuan CM1-400L, mengawal bekalan kuasa masuk bagi keseluruhan panel agihan masuk dan biasanya terletak di hujung panel masuk utama. Suis cawangan atau suis keluar, seperti pemutus litar CM1-100L atau penyentuh, bertanggungjawab untuk menguruskan litar cawangan bebas seperti motor atau lampu.

Peranti pelindung biasanya disepadukan ke dalam unit perjalanan pemutus litar, memberikan perlindungan beban lampau dan litar pintas, dengan aksesori perlindungan arus baki pilihan. Peranti kawalan membolehkan operasi tempatan atau jauh bagi gegelung penyentuh AC untuk memulakan atau menghentikan peralatan berkuasa tinggi.Akhir sekali, pelbagai penunjuk dan pengendali termasuk voltmeter, ammeter, lampu penunjuk dan butang tekan, bersama-sama dengan komponen yang dipasang pada kabinet, membentuk antara muka kawalan dan paparan yang lengkap.

Keadaan Operasi Dan Persekitaran Pemasangan

Untuk memastikan operasi stabil jangka panjang, syarat persekitaran berikut mesti dipenuhi:

1. Ketinggian:Secara amnya ≤2000 m; rawatan khas yang diperlukan untuk ketinggian yang lebih tinggi.

2. Suhu persekitaran:-10°C hingga +40°C, dengan purata 24 jam ≤+35°C.

3. Kelembapan relatif:≤50% pada +40°C; sehingga 90% pada +20°C – pemeluwapan mesti dielakkan.

4. Kecondongan pemasangan:≤5° dari menegak untuk memastikan kestabilan.

5. Keadaan persekitaran:Tiada getaran atau kejutan yang teruk; tiada gas menghakis atau meletup; tiada habuk konduktif.

6. Penyimpanan & pengangkutan:Sebelum pemasangan, simpan di tempat yang kering dan bersih untuk mengelakkan kelembapan. Saluran asas dan bolt penambat hendaklah disediakan oleh pengguna.

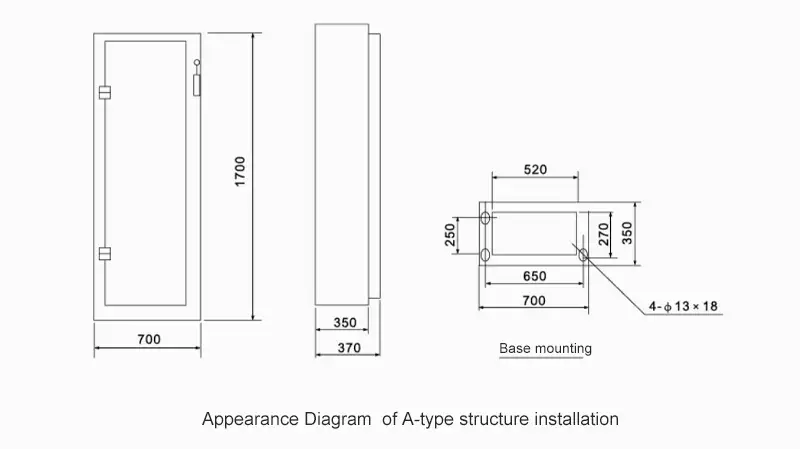

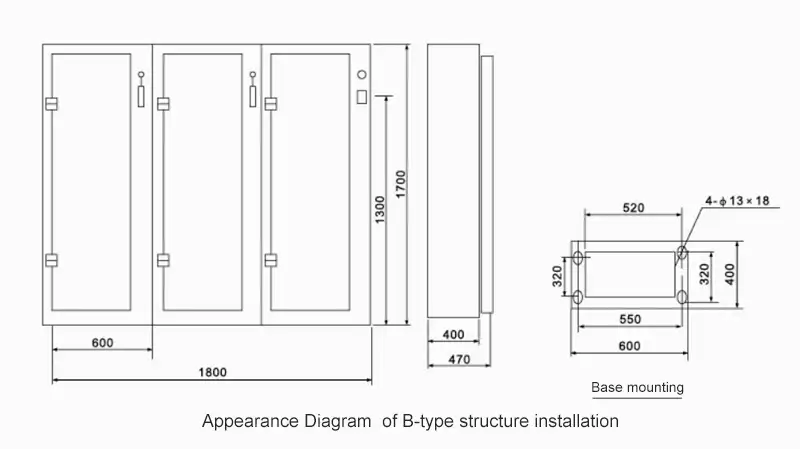

Gambar rajah arahan rupa dan pemasangan

Operasi, Penyelenggaraan, dan Pemeriksaan

Sebelum meletakkan kabinet pengagihan kuasa ke dalam perkhidmatan selepas pemasangan atau baik pulih, pemeriksaan dan ujian berikut mesti dijalankan (pemeriksaan dan ujian selepas baik pulih hendaklah ditentukan berdasarkan sifat baik pulih):

1. Periksa sama ada peralatan elektrik dan pendawaian sekunder yang dipasang di dalam kabinet pengagihan kuasa mematuhi keperluan lukisan.

2. Periksa sama ada suis pisau dan suis udara yang digunakan untuk operasi adalah fleksibel dan bebas daripada kesesakan.

3. Periksa sama ada peralatan elektrik mempunyai sentuhan yang baik dan memenuhi keperluan pengendalian peralatan itu sendiri.

4. Periksa sama ada terdapat sebarang objek asing di dalam kabinet pengagihan kuasa dan sama ada sebarang skru pengetat pada pelbagai bahagian longgar.

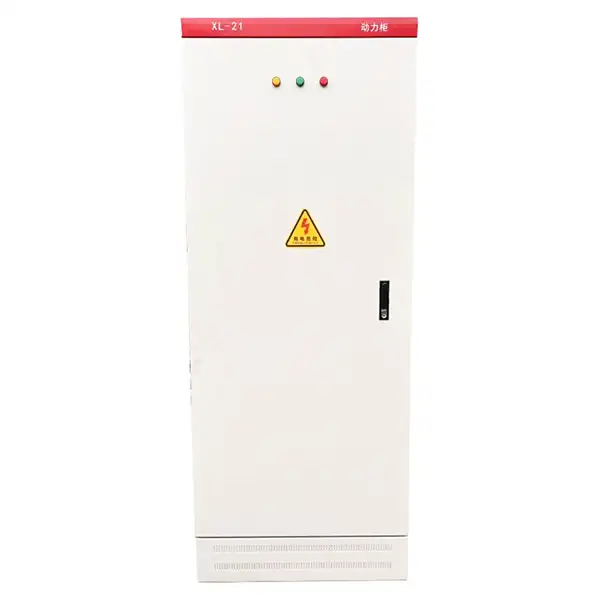

Produk menunjukkan
