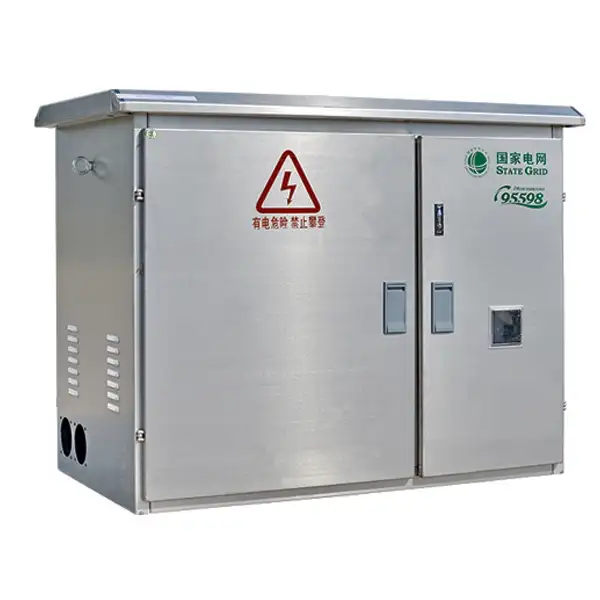

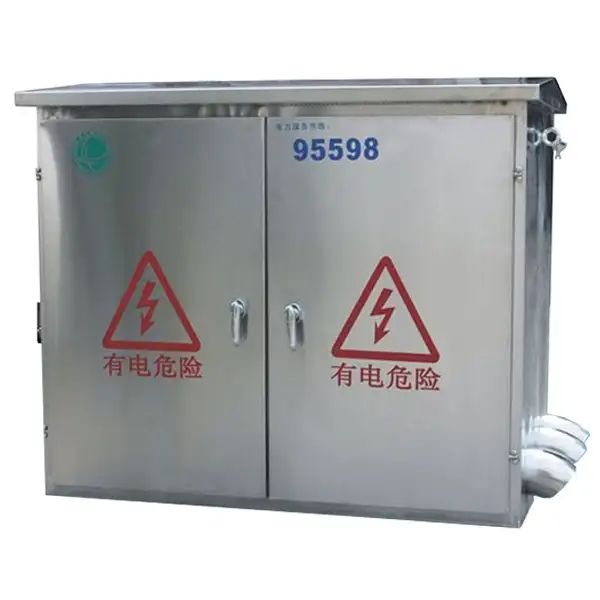

Kotak Agihan Voltan Rendah JP Alat Suis LV

Kotak Agihan Voltan Rendah Cotenel JP LV Switchgear menggabungkan pelbagai fungsi seperti pengagihan kuasa, kawalan, perlindungan, pampasan kuasa reaktif dan pemeteran tenaga, dengan modul perlindungan kebocoran pilihan tersedia atas permintaan. Kotak pengedaran bersepadu voltan rendah siri JP dihasilkan oleh keluli tahan karat 201 atau 304 berkualiti tinggi dengan kemasan bersalut serbuk elektrostatik, kotak pengedaran ini tahan luluhawa dan mengurangkan silau visual, manakala Panel pintu buih kukuh dan tahan lama, serta boleh mengekalkan bentuknya tidak berubah untuk jangka masa yang lama. Gembok yang dilengkapi dengan kotak pengedaran voltan rendah siri JP meningkatkan keselamatan anti-gangguan, dan gelang angkat dipasang sisi standard memudahkan pemasangan dan pengendalian di tapak. Kotak pengedaran voltan rendah ini sangat sesuai untuk sistem AC 50Hz dengan voltan terkadar di bawah 0.4kV, ia mematuhi piawaian GB7251.1‑1997 dan ISO9001. Kotak pengedaran voltan rendah JP mempunyai jejak yang padat, mudah dipasang dan mempunyai kos penyelenggaraan yang rendah, menjadikannya sesuai untuk persekitaran luar atau luar bandar yang memerlukan tahap perlindungan tinggi dan prestasi jangka panjang yang boleh dipercayai. Ia adalah pilihan yang sempurna untuk rangkaian pengedaran voltan rendah moden.

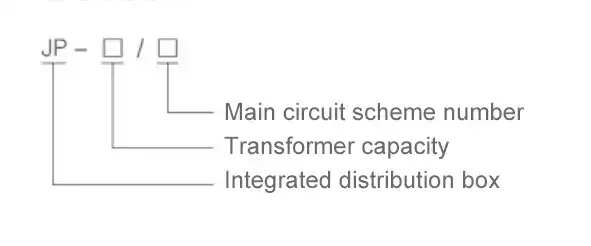

Model dan makna

Parameter teknikal utama

Keadaan kerja

1. Suhu persekitaran:-25 ℃+40 ℃;

2. Kelembapan relatif udara:purata harian tidak melebihi 90%, purata bulanan tidak melebihi 90%

3. Ketinggian:tidak melebihi 2000m;

4. Pasang di tempat tanpa getaran dan kesan yang teruk, dan tanpa gas menghakis.

Apakah Alat Suis LV Kotak Agihan Voltan Rendah JP?

Teras kotak pengedaran bersepadu voltan rendah siri JP ialah "integrasi" struktur, yang menyepadukan semua modul berfungsi yang diperlukan untuk keseluruhan kawasan pengagihan kuasa ke dalam cangkang yang kukuh, termasuk:

1. Pengagihan kuasa:Kotak pengedaran voltan rendah JP boleh mengagihkan output tenaga elektrik dengan selamat dan boleh dipercayai oleh transformer ke pelbagai litar cawangan;

2. Pemeteran tenaga:Kotak pengedaran voltan rendah JP boleh mengukur penggunaan kuasa dengan tepat melalui bilik pemeteran terbina dalam dan pengubah arus, dan biasanya mempunyai fungsi kalis gangguan;

3. Fungsi perlindungan:Kotak pengedaran JP ini boleh memberikan beban lampau, litar pintas, kebocoran, voltan lampau, voltan bawah, kehilangan fasa, dan perlindungan lonjakan untuk memastikan keselamatan elektrik; Dan kawalan dan pampasan kuasa reaktif.

4. Pampasan kuasa reaktif:Fungsi pampasan kuasa reaktif kotak pengedaran bersepadu voltan rendah siri JP adalah salah satu kelebihan teras kabinet JP, kerana ia boleh menukar bank kapasitor secara automatik mengikut beban grid untuk mengimbangi kuasa reaktif, meningkatkan faktor kuasa dengan ketara (sehingga 0.95), mengurangkan kehilangan talian, dan meningkatkan kualiti voltan.

5. Struktur dan Ciri Dalaman

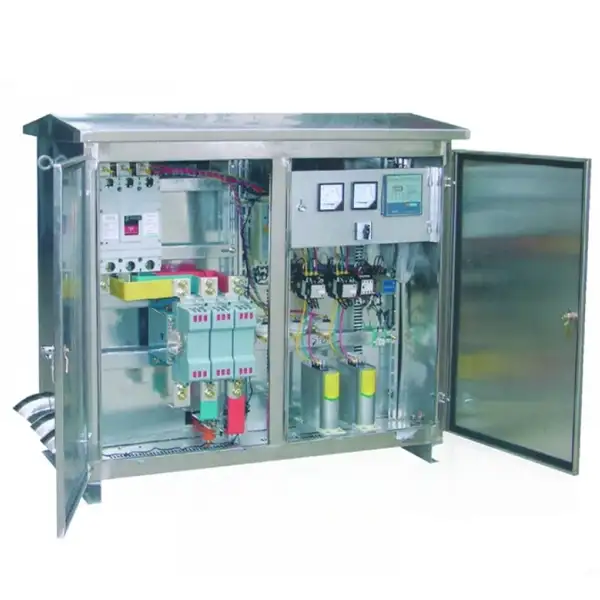

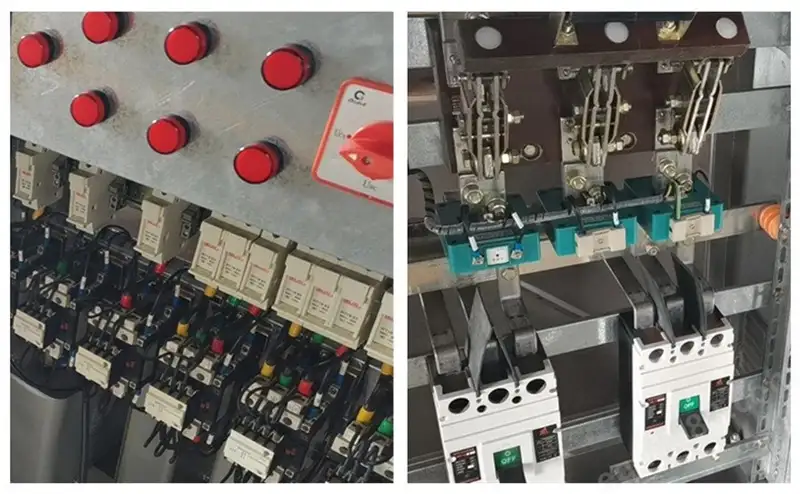

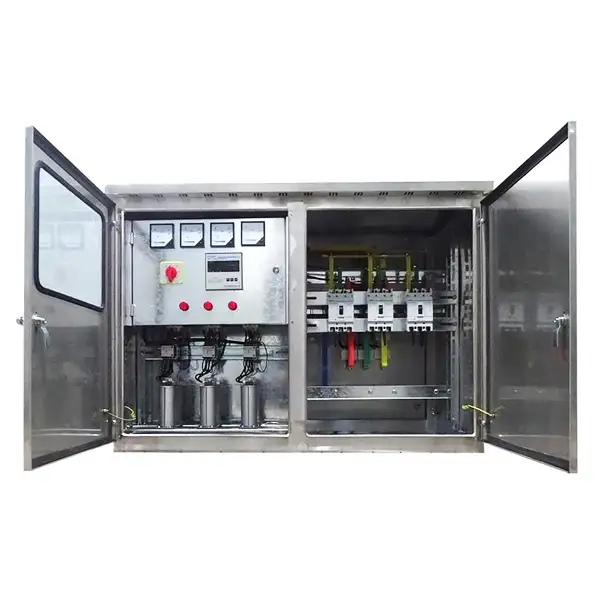

Kotak pengedaran voltan rendah JP menampilkan pengezonan berfungsi yang jelas, biasanya dibahagikan kepada petak pemeteran, petak saluran masuk, petak suis penyuap dan petak pampasan kuasa reaktif. Ciri struktur ini menjadikan pemasangan, pemeriksaan dan penyelenggaraan sangat mudah. Kotak pengedaran JP adalah khusus untuk persekitaran luar, Penutupnya biasanya diperbuat daripada keluli berkualiti tinggi atau keluli tahan karat, dengan tahap perlindungan biasa IP44 (sesetengah model boleh mencapai IP65), yang boleh menahan air hujan, habuk dan gangguan elektromagnet dengan berkesan. Kabinet juga dilengkapi dengan selekoh kalis air khusus untuk masuk dan keluar kabel. Dari segi perisikan, kabinet JP generasi baharu bertindak sebagai "saraf periferi" grid pintar. Mereka menyepadukan modul dalaman untuk pemerolehan data, komunikasi jauh (GPRS/gentian optik), dan pemantauan beban. Modul ini membolehkan pusat kawalan kuasa melakukan telemetri jauh, isyarat jauh, alat kawalan jauh dan pelarasan jauh (fungsi "empat jauh"), mencapai pengurusan grid pintar.

Aplikasi biasa Skop Panel JP

1. Pengubahsuaian grid luar bandar:Kabinet JP pada asalnya direka untuk persekitaran kuasa luar bandar. Sebagai contoh, dalam projek pengubahsuaian grid luar bandar di daerah utara, selepas menggantikan peralatan lama secara seragam dengan kabinet JP baharu, faktor kuasa di kawasan pengedaran meningkat daripada 0.75 kepada melebihi 0.95, kadar kehilangan talian purata menurun sebanyak 3 hingga 5 mata peratusan, dan kadar kemalangan perjalanan voltan rendah menurun sebanyak lebih daripada 60% dan kebolehpercayaan bekalan kuasa dengan ketara.

2. Pengubahsuaian komuniti lama bandar:Untuk kemudahan pengagihan kuasa yang semakin tua di bandar yang dilanda beban elektrik yang semakin meningkat, memasang semulanya dengan kabinet JP yang menyepadukan pampasan kuasa reaktif dan fungsi pemantauan pintar boleh meningkatkan kapasiti bekalan kuasa sebanyak kira-kira 20% tanpa menambah kapasiti baharu, sambil menyelesaikan isu ketidakstabilan voltan dengan berkesan.

3. Perusahaan perindustrian dan perlombongan serta kompleks komersial:Di kilang, lampu jalan, komuniti kediaman, dan tempat yang serupa, kabinet JP bukan sahaja melaksanakan pengagihan kuasa asas, tetapi fungsi pampasan kuasa reaktifnya juga boleh menjimatkan jumlah yang besar pada caj elektrik asas.

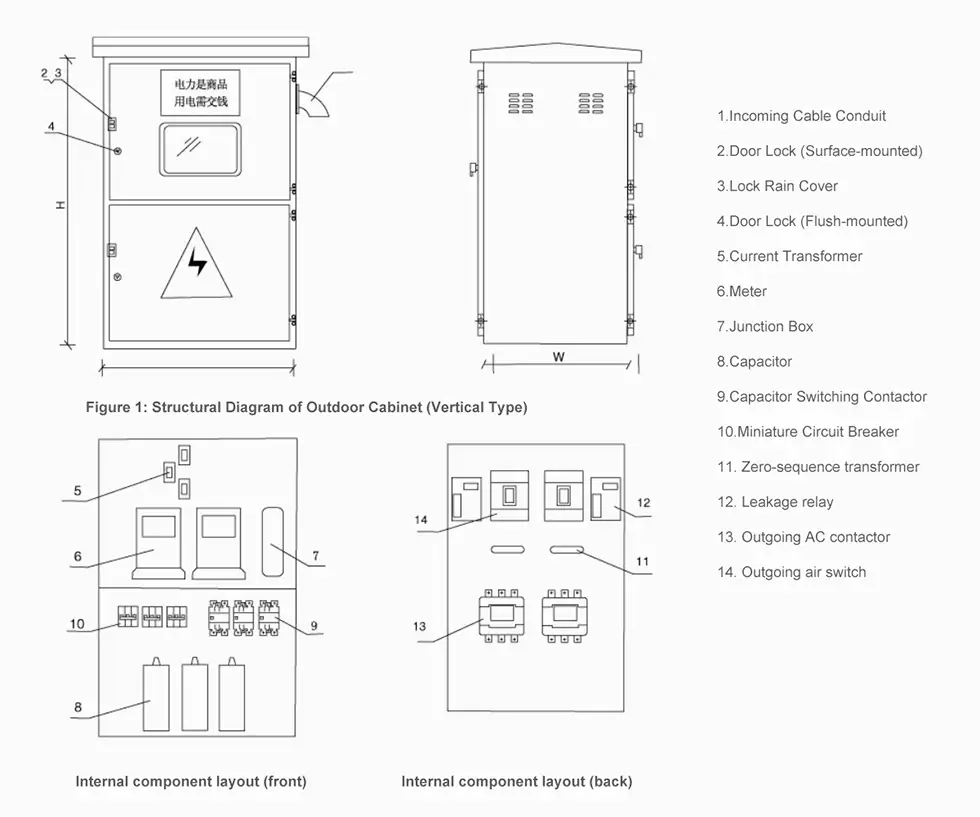

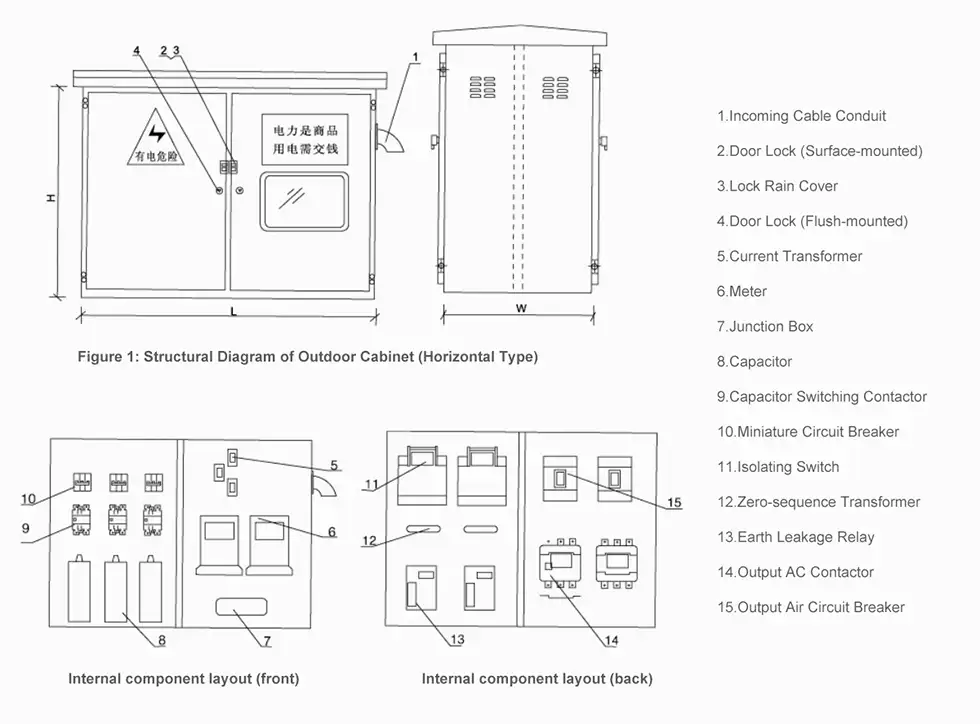

Gambar rajah skema struktur dan dimensi kotak

Dimensi kotak mendatar

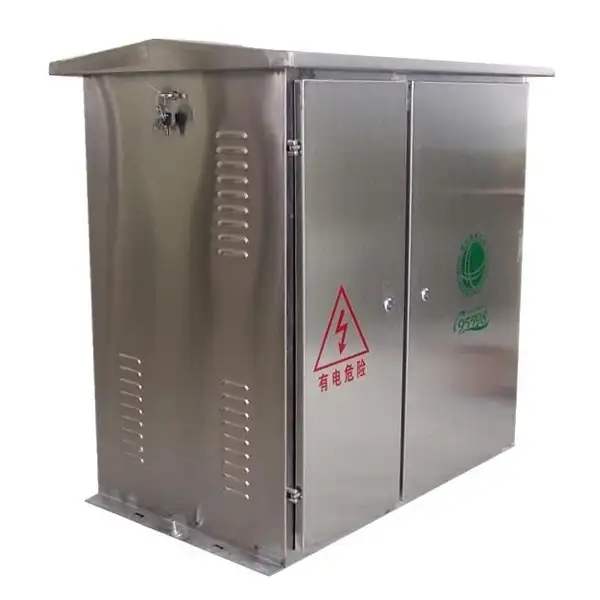

Dimensi luaran kotak menegak

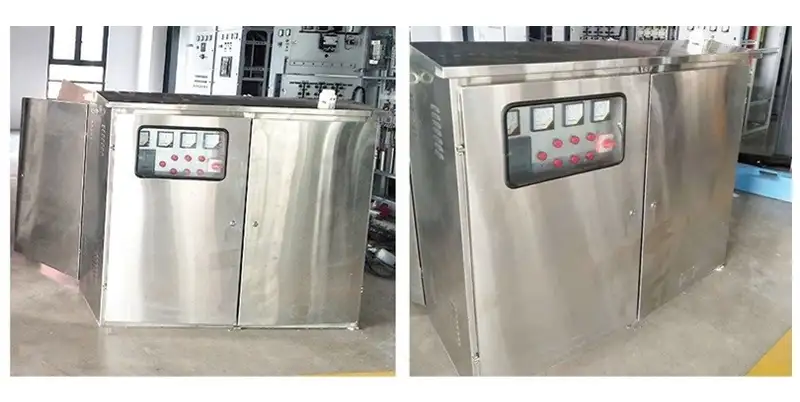

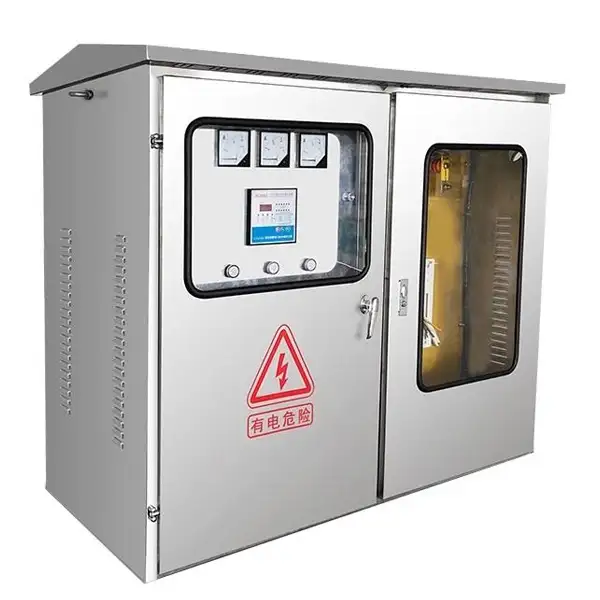

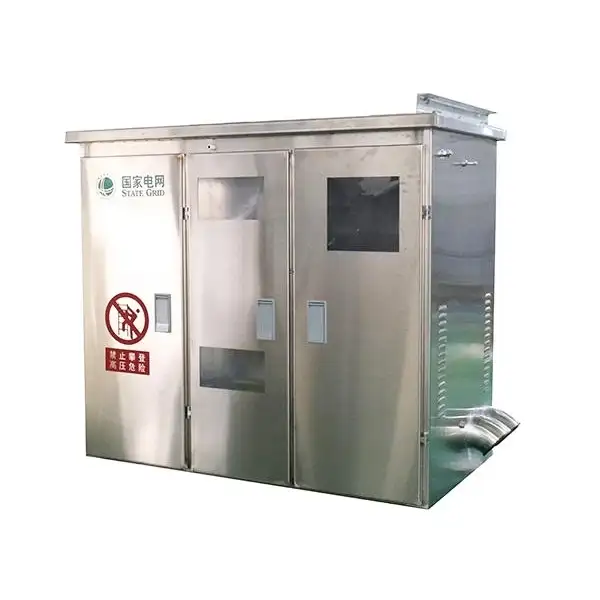

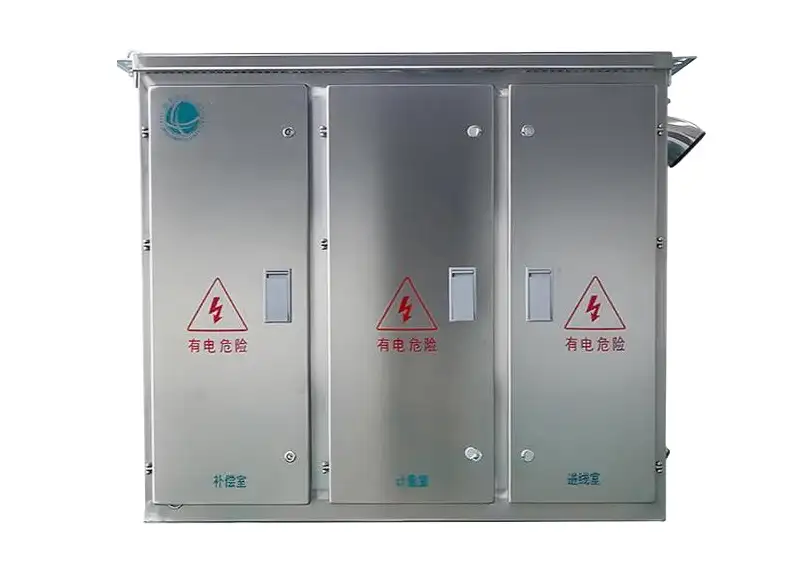

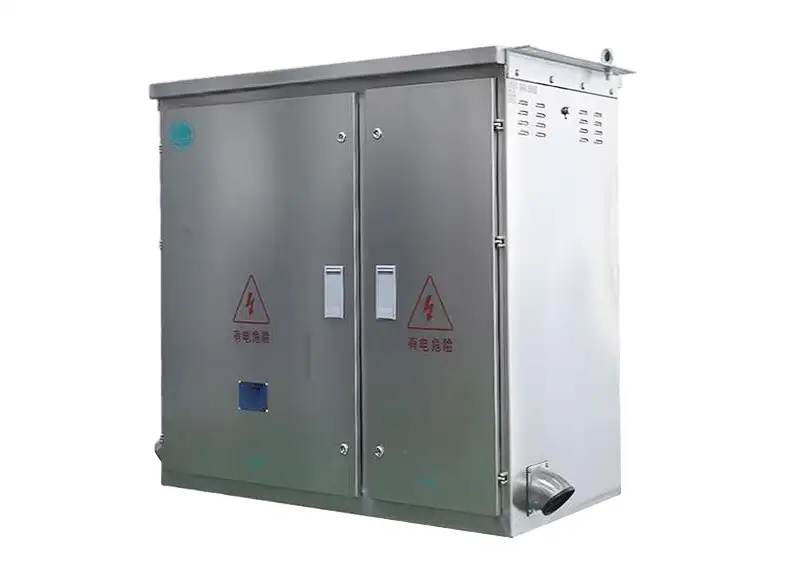

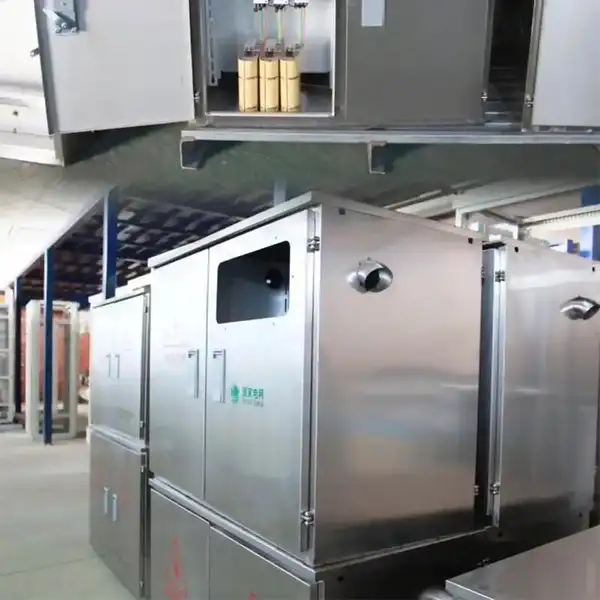

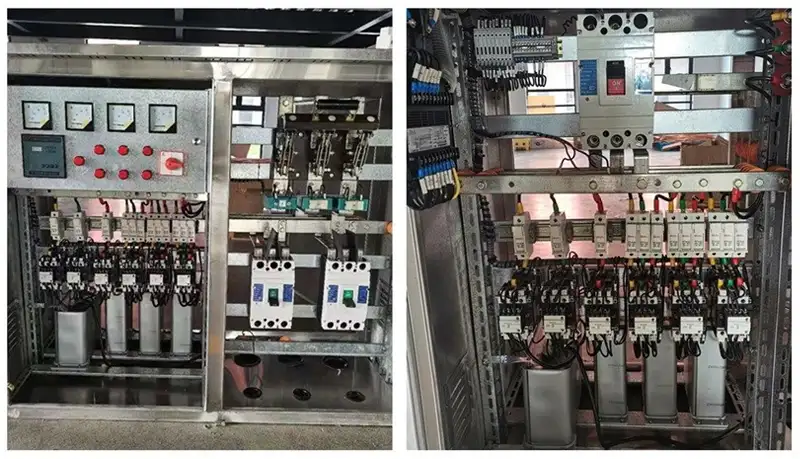

Produk menunjukkan
