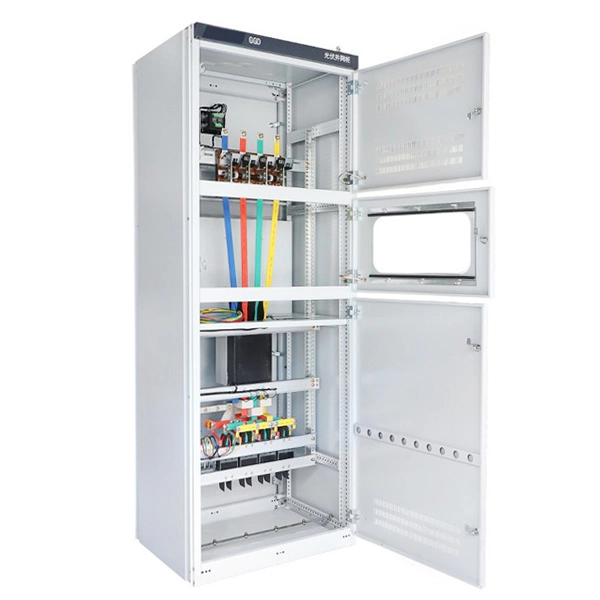

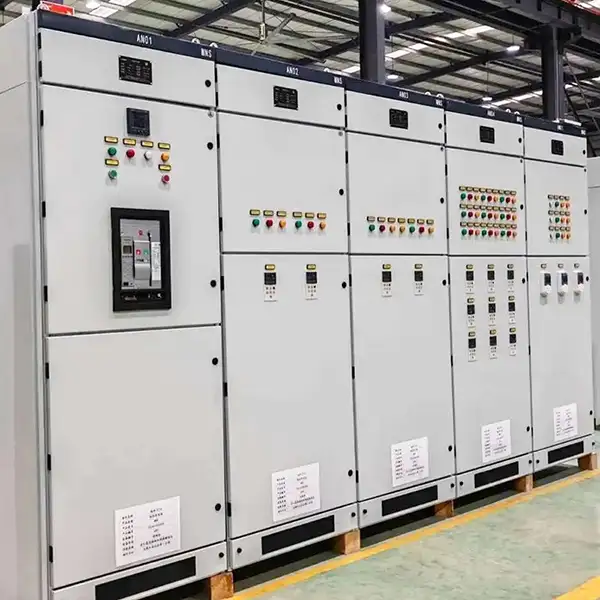

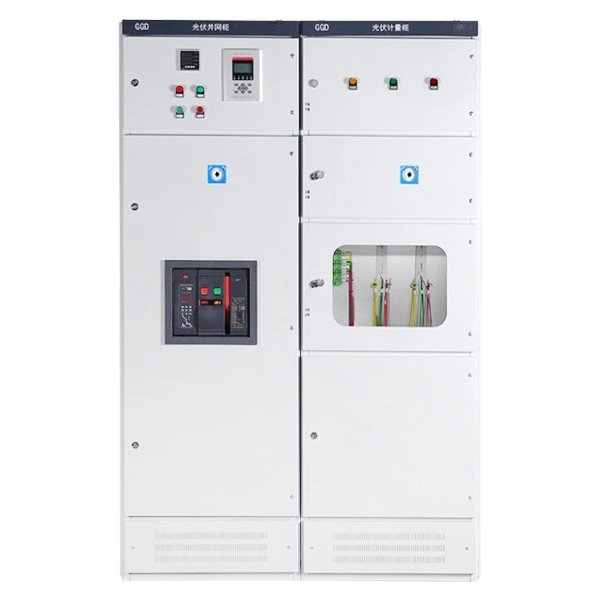

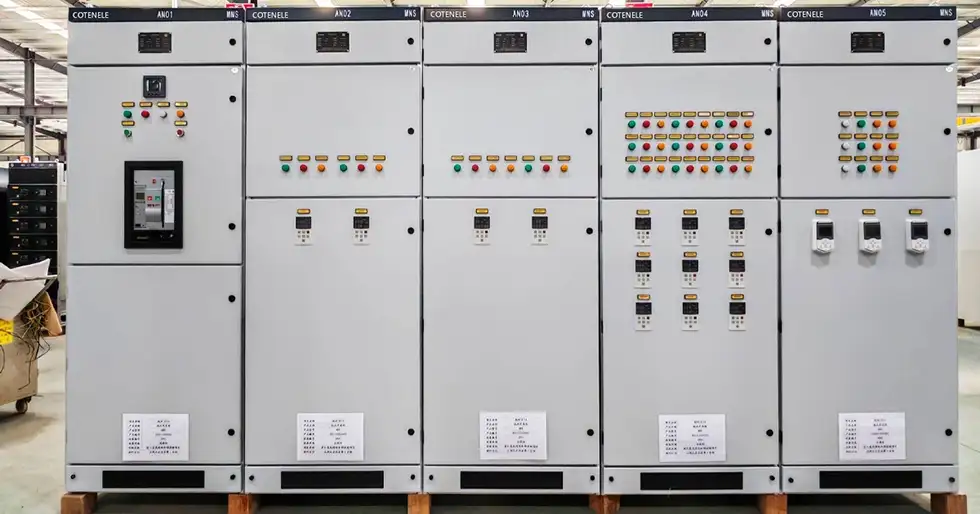

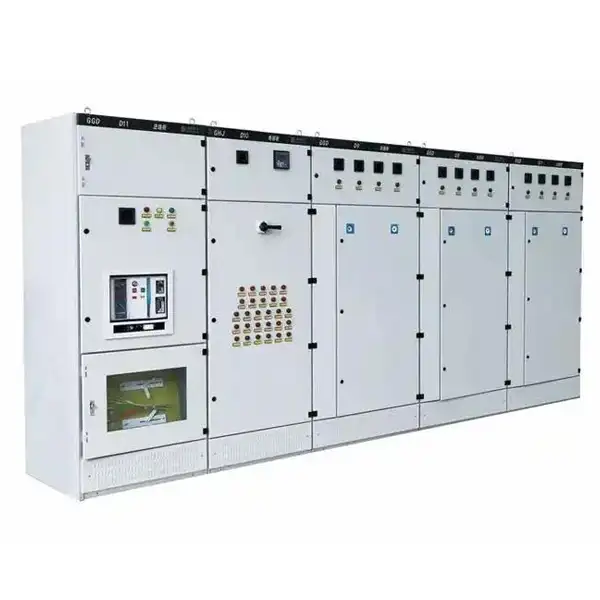

Panel LV Alat Suis Voltan Rendah GGD

Cotenele ialah pengilang dan pengeksport peralatan elektrik voltan rendah yang besar, Panel LV Alat Suis Voltan Rendah GGD ialah peranti elektrik yang dikeluarkan oleh kami, ia adalah kabinet pengedaran jenis tetap yang digunakan secara meluas dalam sistem kuasa 380V–660V. Dibina daripada keluli berbentuk sejuk 8MF dengan lubang pelekap modular, ia menampilkan pengudaraan semula jadi melalui slot penyejukan atas dan bawah untuk pelesapan haba yang cekap. Siri ini termasuk tiga model: GGD1 (1000A/15kA), GGD2 (1500A/30kA) dan GGD3 (3150A/50sk ialah perlindungan dari IP4 hingga 50k).

Suis suis voltan rendah siri GGD berbeza dengan jenis keluar seperti GCS atau MNS, ia memerlukan penyelenggaraan mematikan kuasa tetapi menawarkan penyelesaian yang lebih ringkas dan menjimatkan. Aplikasi tipikal alat suis GGD mereka termasuk loji industri, bangunan komersial, pusat data dan projek infrastruktur. Alat suis voltan rendah siri ini mematuhi piawaian profesional kebangsaan seperti GB72511, JB/T9961 dan IEC61439 dsb.

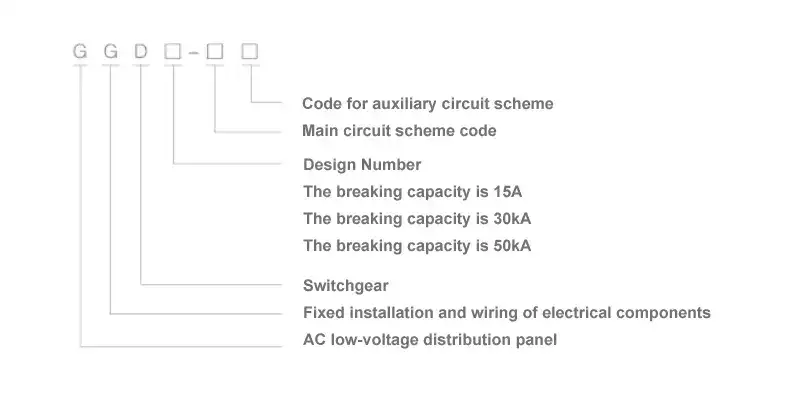

Model dan makna

Parameter teknikal utama

Keadaan kerja

Panel LV Alat Suis Voltan Rendah Cotenele GGD sesuai untuk persekitaran operasi berikut:

1. Suhu udara ambien tidak boleh melebihi +40°C atau jatuh di bawah -5°C, dan suhu purata dalam mana-mana tempoh 24 jam tidak boleh lebih tinggi daripada +35°C.

2. Keadaan atmosfera: Udara mestilah bersih. Kelembapan relatif tidak boleh melebihi 50% pada suhu maksimum +40°C. Kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah, contohnya 90% pada +20°C, dengan syarat pertimbangan sewajarnya diberikan kepada kemungkinan pembentukan pemeluwapan sekali-sekala hasil daripada variasi suhu.

3. Ketinggian tidak boleh melebihi 2000 meter dari aras laut.

4. Unit ini sesuai untuk pengangkutan dan penyimpanan dalam julat suhu -25°C hingga +55°C, dan mungkin terdedah kepada suhu setinggi +70°C untuk tempoh yang singkat (tidak melebihi 24 jam). Di bawah suhu yang melampau sedemikian, unit tidak akan mengalami sebarang kerosakan yang tidak dapat dipulihkan dan boleh beroperasi secara normal di bawah keadaan standard.

5. Jika syarat operasi di atas tidak dapat dipenuhi, perkara itu hendaklah diselesaikan melalui rundingan antara pengguna dan pengilang.

6. Apabila unit ini akan digunakan pada penggerudian minyak luar pesisir dan platform pengeluaran atau di loji kuasa nuklear, perjanjian teknikal yang berasingan hendaklah dibuat.

Apakah ciri-ciri struktur alat suis voltan rendah GGD?

1. Struktur Kabinet Keseluruhan

Kabinet pengedaran AC voltan rendah GGD menggunakan reka bentuk kabinet universal. Bingkainya dipasang daripada keluli berbentuk sejuk 8MF melalui kimpalan separa. Untuk memastikan ketepatan dan kualiti kabinet, semua bahagian struktur dan komponen tambahan khusus dibekalkan oleh pengeluar keluli berbentuk yang ditetapkan. Komponen panel menggunakan reka bentuk modular dan menampilkan lubang pelekap 20 modul, ini menawarkan kepelbagaian yang tinggi. Ini membolehkan kilang menjalankan pra-pengeluaran, memendekkan kitaran pembuatan dengan ketara dan meningkatkan kecekapan kerja.

2. Reka Bentuk Pelesapan Haba

Dari segi pelesapan haba, alat suis voltan rendah GGD menggunakan sepenuhnya pengudaraan semula jadi. Udara sejuk terus masuk dari slot di bahagian bawah kabinet dan naik secara semula jadi di dalam kepungan yang agak tertutup, membentuk laluan pengudaraan yang tidak terhalang, yang boleh mengeluarkan haba secara berkesan dari dalam panel voltan rendah tanpa memerlukan kuasa tambahan, ini akan mencapai penyejukan yang cekap.

3. Estetik dan Reka Bentuk Luaran

Dari perspektif penggayaan luaran, kabinet GGD mengikut keperluan reka bentuk produk industri moden. Kaedah nisbah emas digunakan untuk menentukan dimensi keseluruhan kabinet dan pembahagian pelbagai bahagiannya. Akibatnya, keseluruhan perkakas suis adalah berkadar baik, menarik dan menyegarkan dalam penampilan.

4. Pintu dan Engsel Kabinet

Pintu kabinet disambungkan ke bingkai dengan menggunakan engsel boleh alih jenis pangsi, menjadikan pemasangan dan pengalihan sangat mudah. Jalur pengedap getah berbentuk gunung dibenamkan di sepanjang tepi pintu yang dilipat. Apabila pintu ditutup, jalur pengedap mengalami jumlah pemampatan tertentu, yang bukan sahaja menghalang kesan langsung antara pintu dan kabinet tetapi juga meningkatkan penarafan perlindungan pintu dengan berkesan.

5. Sistem Perlindungan Pembumian

Untuk perlindungan pembumian, pintu instrumen yang mengandungi komponen elektrik disambungkan dengan pasti ke bingkai menggunakan wayar tembaga terkandas. Pada masa yang sama, semua bahagian pelekap dalaman disambungkan ke bingkai melalui skru knurled. Dengan cara ini, seluruh kabinet membentuk sistem perlindungan pembumian yang lengkap dan berterusan, memastikan keselamatan kakitangan operasi dan penyelenggaraan.

6. Salutan Permukaan

Permukaan kabinet selesai dengan cat pembakar bertekstur oren poliester. Salutan ini memberikan lekatan yang kuat dan tekstur yang baik, sambil memberikan seluruh kabinet nada matte lembut yang berkesan mengelakkan silau. Ini bukan sahaja meningkatkan penampilan produk tetapi juga mewujudkan persekitaran visual yang lebih selesa untuk atendan yang bertugas.

7. Penutup Atas dan Cincin Pengangkat

Terdapat empat gelang pengangkat di empat penjuru bahagian atas panel GGD, Gelang pengangkat ini digunakan untuk mengangkat dan mengangkut, memudahkan pengendalian dan kedudukan peralatan. Penutup atas panel boleh ditanggalkan, reka bentuk ini membolehkan pengguna menanggalkannya untuk memudahkan pemasangan dan pelarasan bar bas utama di tapak apabila perlu.

8. Penilaian Perlindungan

Gred perlindungan standard panel voltan rendah GGD ialah IP30, yang memenuhi keperluan kebanyakan persekitaran dalaman. Jika persekitaran operasi pengguna memerlukan tahap perlindungan yang lebih tinggi atau berbeza, mereka boleh memilih tahap perlindungan lain dari IP20 hingga IP40 untuk menyesuaikan diri dengan pelbagai keadaan kerja.

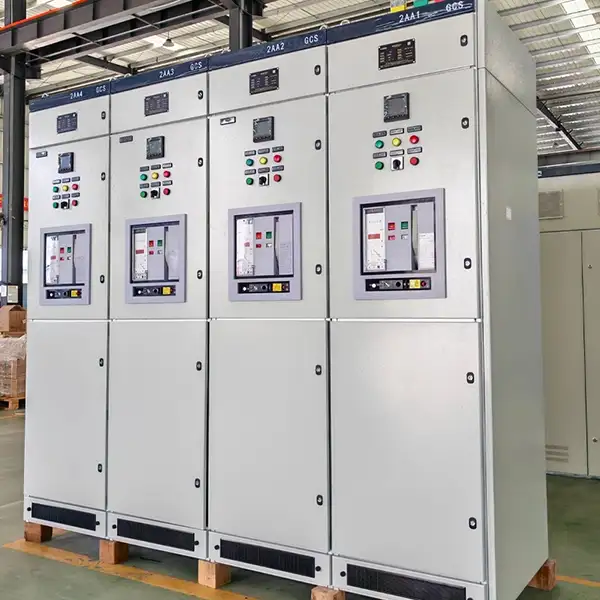

Alat suis voltan rendah GGD VS Alat suis jenis tarik keluar

Pemilihan & Langkah berjaga-jaga

Memilih Panel LV Alat Suis Voltan Rendah GGD yang betul adalah penting untuk keselamatan sistem:

Padanan parameter teras: Mula-mula, pilih model yang sesuai seperti GGD1, GGD2, GGD3, berdasarkan arus beban sebenar dan arus litar pintas . kami menasihatkan untuk membenarkan margin 20% untuk semasa.

Pemasangan & pelesapan haba: Untuk aplikasi arus tinggi contohnya lebih daripada 3200a, pertimbangkan untuk meningkatkan kedalaman panel, contohnya kabinet keluar atas mungkin memerlukan kedalaman 1200mm. Kekalkan kelegaan minimum 800mm di hadapan dan di belakang panel voltan rendah untuk akses penyelenggaraan.

Kebolehsuaian persekitaran: Untuk suhu tinggi, kelembapan tinggi atau persekitaran berdebu, pilih model dengan kelas perlindungan yang lebih tinggi contohnya IP40.

Kefungsian & pengembangan: Sahkan keperluan untuk penghantaran data contohnya pemantauan kuasa, dan benarkan ruang yang mencukupi untuk keperluan pengembangan masa hadapan.

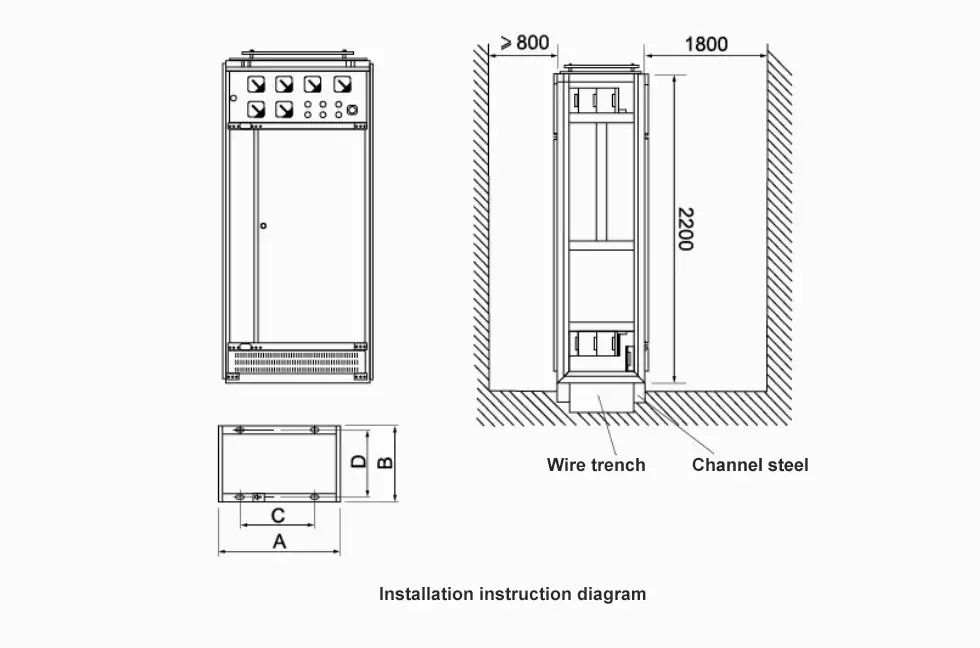

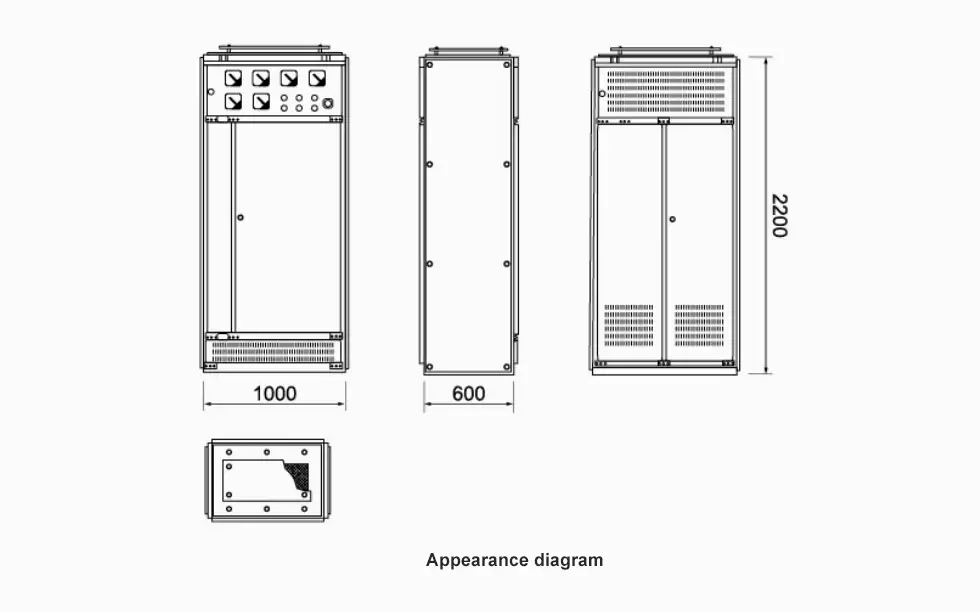

Gambar rajah arahan rupa dan pemasangan

Kekuatan Pengilangan Cotenele

Cotenele International Trade (Wenzhou) Co., Ltd mengendalikan kemudahan pengeluaran milik sendiri meliputi lebih daripada 30, 000 meter persegi di Yueqing, Wilayah Zhejiang, yang dikenali sebagai Ibu Kota Elektrik China.

Kami memberi tumpuan kepada pembuatan dan eksport:

• Alat suis voltan rendah

• Alat suis voltan sederhana

• Alat suis bertebat gas (GIS)

• Unit utama cincin (RMU)

• Pencawang pasang siap

• Pemutus litar vakum

• Suis pemutus beban

• Pemutus sambungan

• Pengubah kuasa

Syarikat kami telah memperoleh:

• Pensijilan Sistem Pengurusan Kualiti ISO9001

• Pensijilan Sistem Pengurusan Alam Sekitar ISO14001

• Pensijilan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO45001

Kami telah mengambil bahagian dalam pelbagai projek berskala besar termasuk:

• Projek kuasa angin luar pesisir

• Stesen janakuasa fotovoltaik

• Sistem bekalan kuasa kereta api

• Pencawang 110kV

• Projek kuasa perlombongan antarabangsa

• Projek infrastruktur kuasa hidro

Aplikasi kejuruteraan sebenar ini secara berterusan membantu kami mengoptimumkan kebolehpercayaan produk dan kebolehsuaian medan.

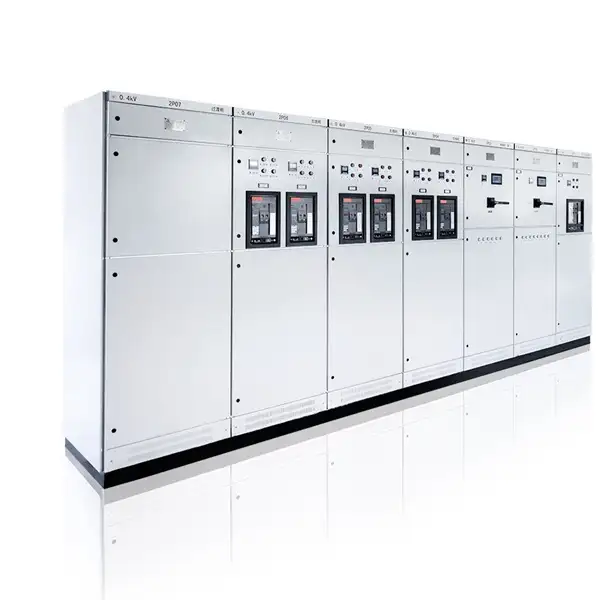

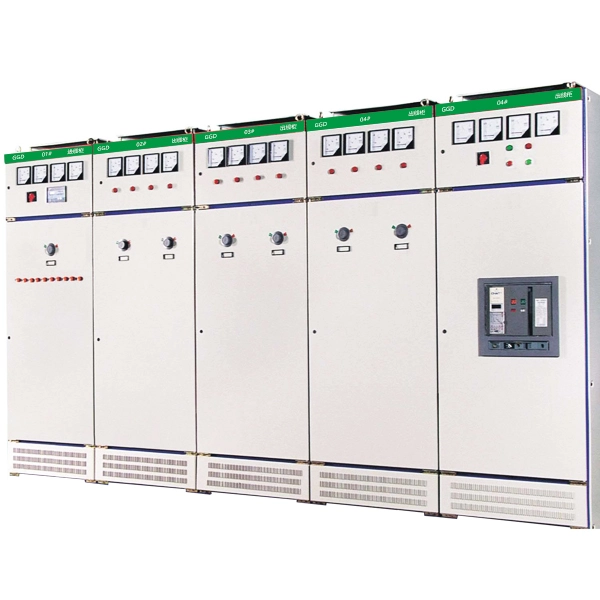

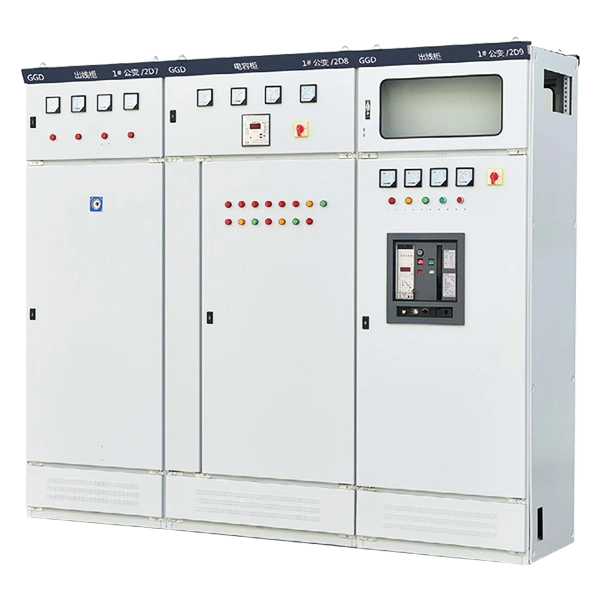

Produk menunjukkan
