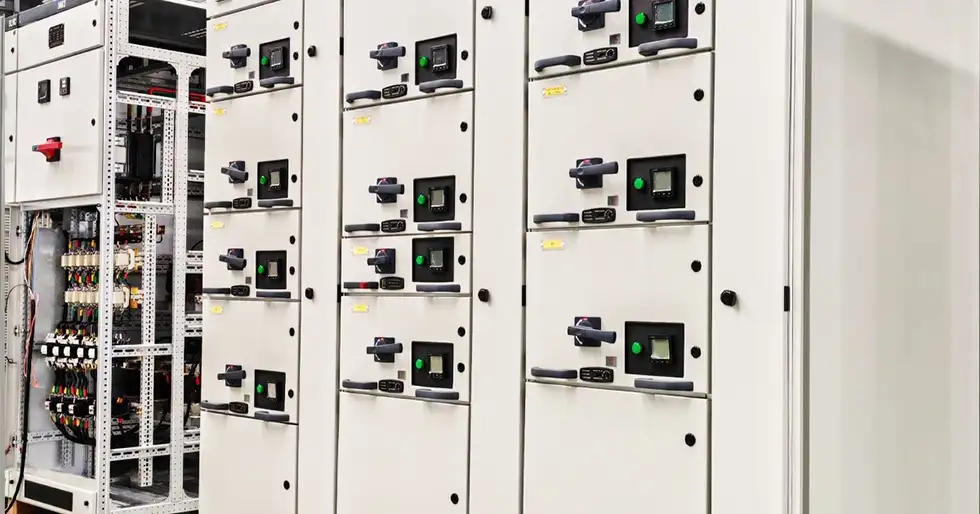

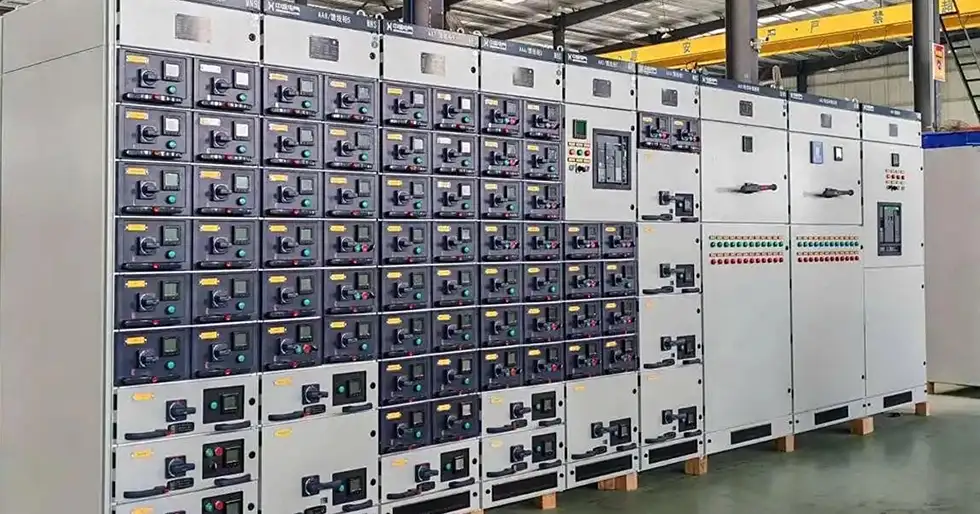

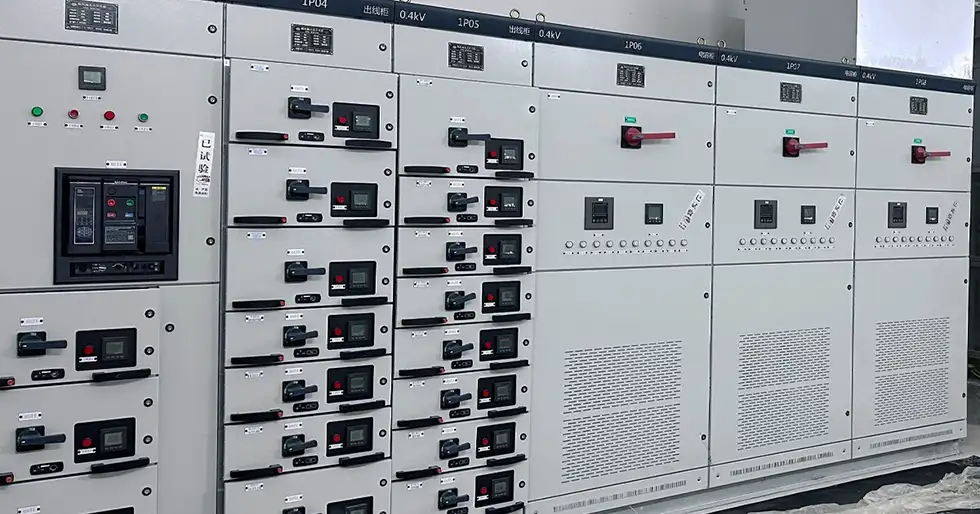

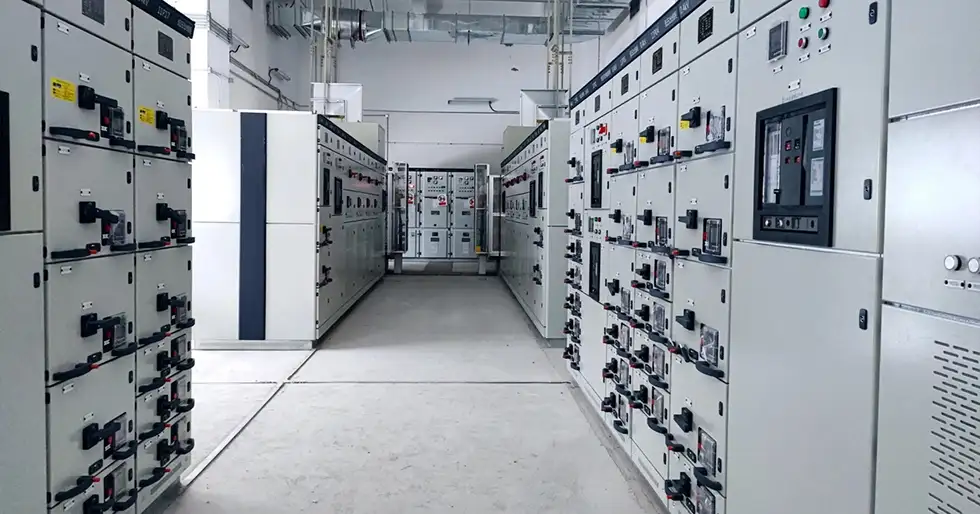

Papan Suis Voltan Rendah GCK Boleh Ditarik Balik

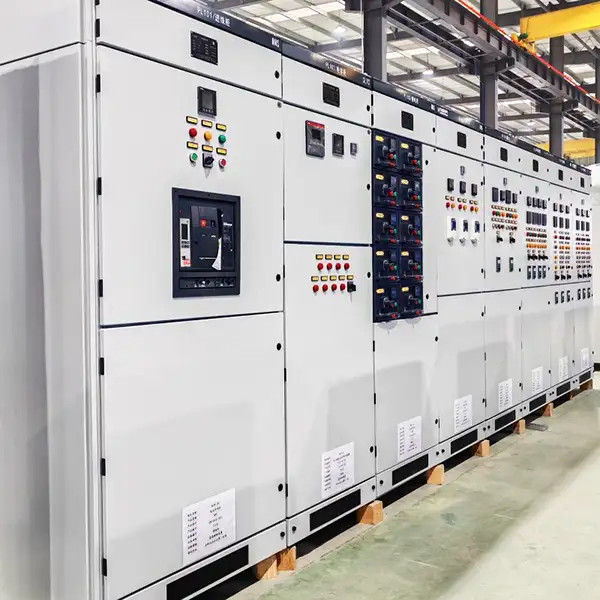

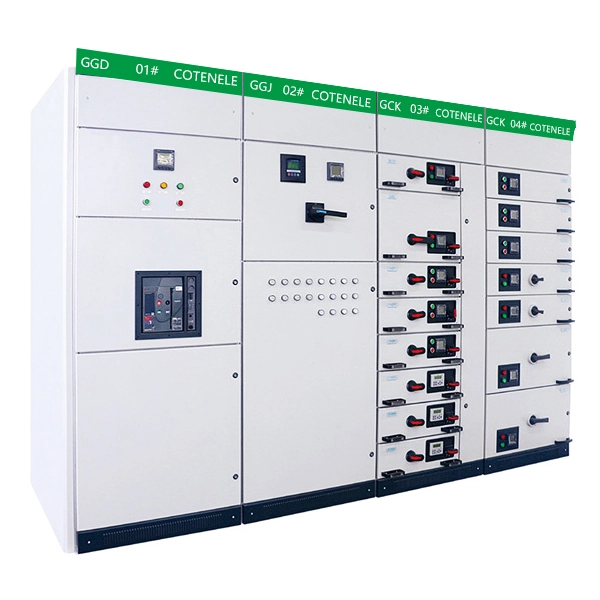

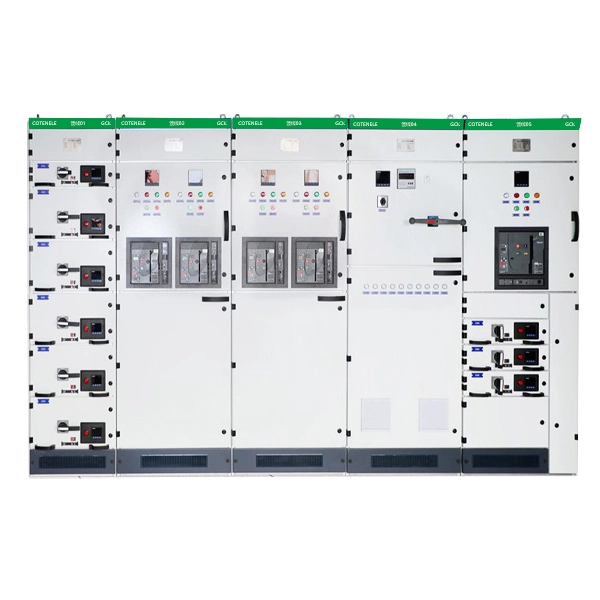

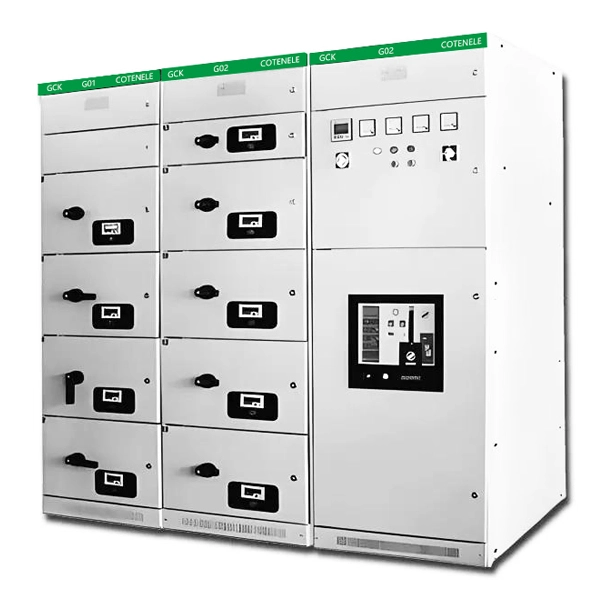

Panel Boleh Tarik Papan Suis Voltan Rendah GCK yang dikeluarkan oleh Cotenele ialah alat suis boleh ditarik balik voltan rendah domestik yang digunakan secara meluas untuk pengagihan kuasa dan kawalan motor dalam loji kuasa, perusahaan perindustrian dan bangunan bertingkat tinggi.

Alat suis voltan rendah ini menggunakan reka bentuk modular dengan petak berasingan untuk bar bas, unit berfungsi dan kabel, yang meningkatkan keselamatan operasi. Setiap unit laci menyediakan tiga kedudukan — "disambungkan", "ujian" dan "diputuskan sambungan" — membenarkan penyelenggaraan litar tanpa menyahtenagakan bar bas utama.

Papan Suis Voltan Rendah GCK boleh ditarik balik mempunyai voltan penebat berkadar sehingga 660V, arus kadaran bar bas mendatar sehingga 4000A, dan keupayaan tahan masa singkat yang kuat. Berbanding dengan jenis GCS atau MNS, GCK menawarkan struktur yang lebih padat dan kos yang lebih rendah, menjadikannya sesuai untuk aplikasi sensitif kos.

Penyelenggaraan rutin termasuk membersihkan peralatan, memeriksa kepanasan melampau pada sambungan kabel, dan memeriksa haus pada unit palam untuk memastikan operasi stabil jangka panjang.

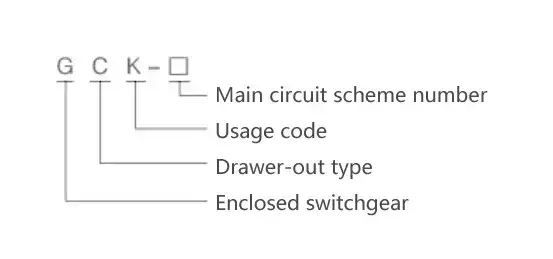

Model dan makna

Parameter teknikal utama

Persekitaran operasi

1. Ketinggian tidak boleh melebihi 2000 m dari aras laut.

2. Suhu udara ambien tidak boleh lebih tinggi daripada +40 °C, dengan suhu purata 24-jam tidak melebihi +35 °C, dan tidak boleh lebih rendah daripada –50 °C.

3. Keperluan atmosfera:Udara mesti bersih. Kelembapan relatif tidak boleh melebihi 50% pada suhu +40 °C. Kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah – contohnya, 90 % pada +20 °C.

4. Peralatan mesti dipasang di lokasi yang bebas daripada kebakaran, bahaya letupan, pencemaran teruk, kakisan kimia atau getaran yang kuat.

5. Kecondongan yang dibenarkan berbanding dengan satah menegak tidak boleh melebihi 5°.

6. Produk ini sesuai untuk pengangkutan dan penyimpanan pada suhu antara –25 °C hingga +55 °C, dan untuk tempoh yang singkat (tidak melebihi 24 jam) sehingga +70 °C.

Jika syarat-syarat di atas tidak dapat dipenuhi, pengguna hendaklah memaklumkan pengilang semasa membuat pesanan supaya persetujuan bersama dapat dicapai.

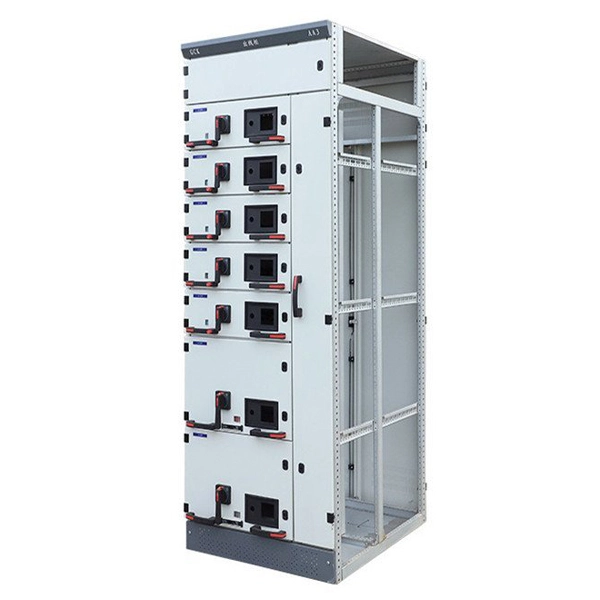

Struktur Produk

1. Rangka Kerja Asas

Papan Suis Voltan Rendah GCK Boleh Ditarik menggunakan struktur sambungan berbolted modular. Semua komponen bingkai disambungkan dengan skru untuk membentuk bingkai asas. Kemudian, pintu, panel, sekatan, laci, pendakap pelekap, bar bas dan komponen elektrik ditambah secara berurutan untuk melengkapkan pemasangan.

2. Ciri-ciri Bingkai

Bingkai menggunakan keluli bahagian yang dipasang dengan kurungan sudut tiga dimensi. Semua sambungan dikunci (tiada kimpalan), yang menghilangkan ubah bentuk kimpalan dan tekanan baki, dengan itu meningkatkan ketepatan pelekap. Lubang pelekap pada bingkai dan bahagian mengikut grid modular 20 mm (E = 20 mm).

3. Rawatan Permukaan

Bahagian struktur dalaman bersalut zink. Bahagian luaran dijeruk, difosfatkan, dan kemudian disalut dengan serbuk epoksi elektrostatik.

4. Pusat Kuasa (PC) – Unit Masuk

(1) Bahagian atas:petak busbar mendatar.

(2) Di bawahnya:petak pemutus litar.

(3) Pemutus boleh menjadi jenis domestik (cth., DW15C, siri ME) atau jenis yang diimport (cth., ABB F‑siri, termasuk pemutus pintar).

(4) Untuk unit masuk PC dengan litar utama dipasang di belakang (termasuk pengganding bas):

630 A – 1600 A → saiz kabinet:800 (W) × 1000 (D) × 2200 (H) mm.

Tanpa litar dipasang di belakang:800 × 800 × 2200 mm.

(5) Untuk 1600 A – 3150 A:

Dengan litar dipasang di belakang:1000 × 1000 × 2200 mm.

Tanpa litar dipasang di belakang:1000 × 800 × 2200 mm.

5. Pusat Kuasa (PC) – Unit Penyalur

Pembinaan serupa dengan unit masuk. Untuk arus penyuap 630 A – 1600 A, satu kabinet (1000 × 1000 × 2200 mm) memuatkan dua litar yang disusun secara menegak.

6. Pusat Kawalan Motor (MCC) – Dua Pilihan Pemasangan

Dipasang di dinding (boleh diakses dari hadapan sahaja):

Atas:busbar mendatar. Di bawah: kawasan unit berfungsi laci (lebar 600 mm, tinggi 1840 mm). Bahagian kiri – unit laci; sebelah kanan – 200 mm lebar kawasan keluar kabel. Saiz kabinet: 800 (W) × 500 (D) × 2200 (H) mm.

Berdiri bebas (boleh diakses dari kedua-dua belah):

Lebar kabinet 600 mm; kawasan keluar kabel di belakang. Saiz kabinet:600 (W) × 800 or 1000 (D) × 2200 (H) mm. Kedalaman 1000 mm disyorkan untuk dipadankan dengan kabinet PC.

Apabila laci ditarik keluar, tiada bahagian hidup kekal terdedah, memastikan keselamatan.

7. Jalinan Laci dan Kebolehtukaran

Unit laci dan pintunya disambung secara mekanikal melalui mekanisme pengendalian suis utama. Apabila suis utama ditutup, pintu tidak boleh dibuka. Mekanisme ini boleh dikunci dalam kedudukan tertutup atau terbuka.

Petak dipisahkan oleh partition logam. Laci boleh ditukar ganti sepenuhnya.

Tiga jawatan:bersambung, menguji dan memutuskan sambungan. Laci diselak secara automatik pada setiap kedudukan; menarik plat sebelah kiri melepaskan selak untuk bergerak ke kedudukan seterusnya. Ciri anti-jatuh menghalang laci daripada jatuh apabila ditarik sepenuhnya.

8. Petak Tetap (cth., Pampasan Kapasitor, Pemeteran)

Unit tetap mempunyai dimensi luaran yang sama dan susunan busbar mendatar seperti unit laci, membolehkan mereka dipasang sebelah menyebelah.

9. Sistem Busbar – Tiga fasa, Lima wayar

Bar bas mendatar:bar bas tunggal untuk arus undian ≤1250 A; bar bas berganda untuk >1250 A.

Sambungan antara kabinet bersebelahan menggunakan blok penyambung.

Bar bas menegak disertakan dalam perumah plastik kejuruteraan polikarbonat, dengan halangan dalaman untuk menghadkan perambatan arka.

Bar bas neutral (N) terletak di bahagian atas hadapan kabinet.

Bar bas bumi pelindung (PE) berada di bahagian bawah dan disambungkan ke sekatan dan pintu kabinet, memastikan kesinambungan pembumian.

10. Pengudaraan dan Perlindungan

Bukaan pengudaraan semula jadi disediakan di bahagian atas dan bawah kabinet tanpa mengurangkan tahap perlindungan kepungan.

Penarafan perlindungan kepungan ialah IP40.

Dimensi keseluruhan dan pemasangan

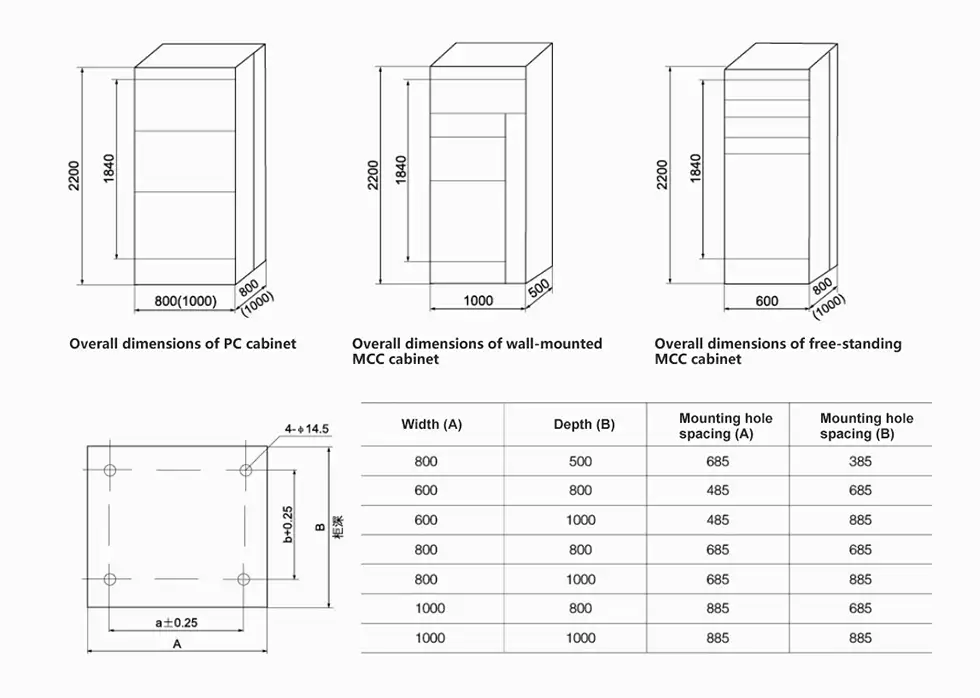

Kabinet laci GCK – rajah pemasangan asas

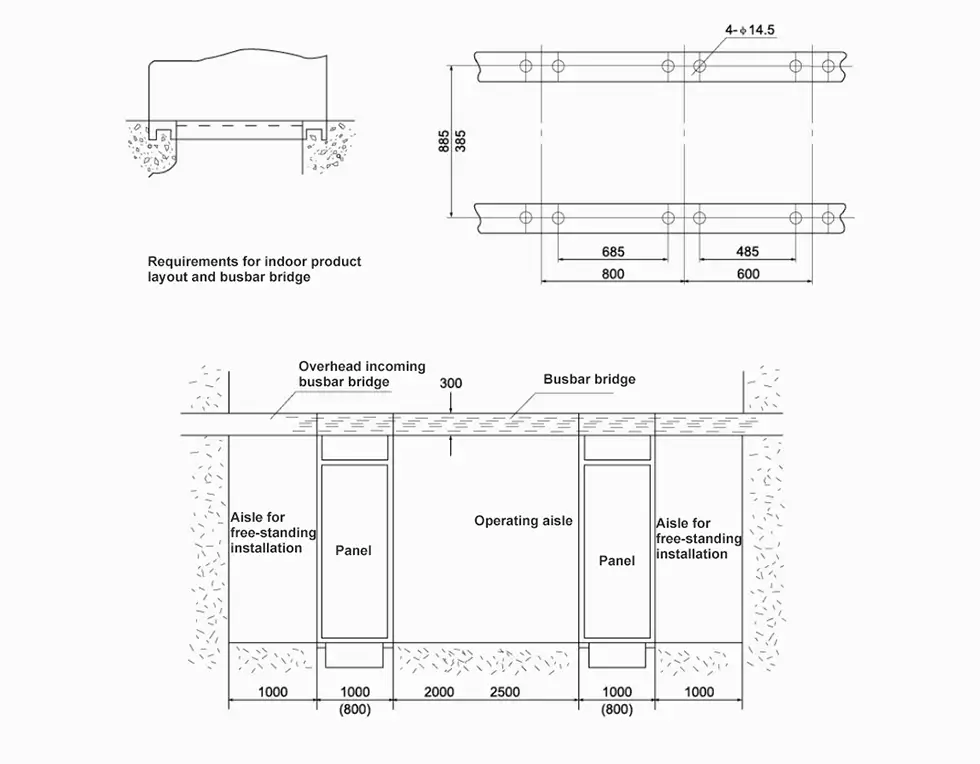

Nota:Pelbagai bentuk jambatan busbar boleh didapati daripada syarikat kami atas permintaan pengguna.
