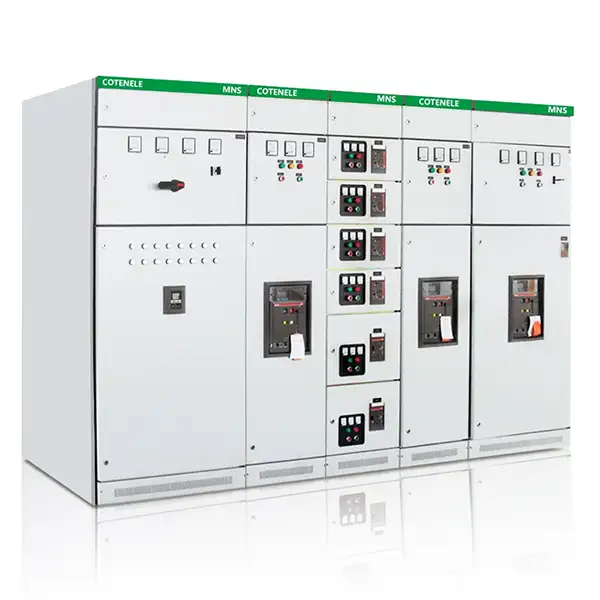

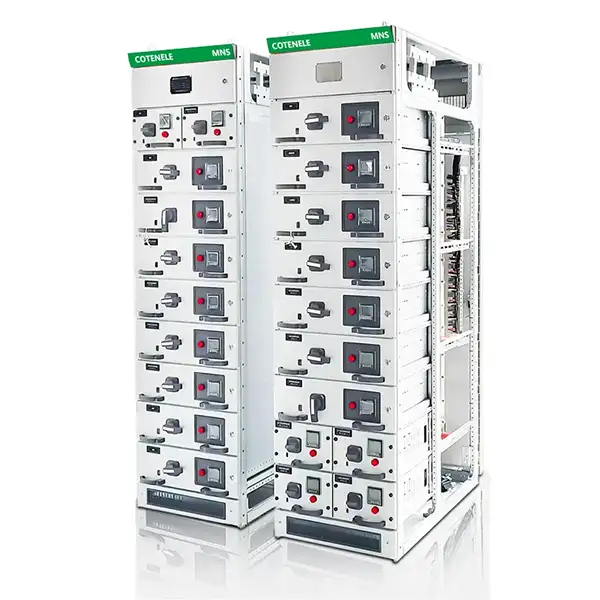

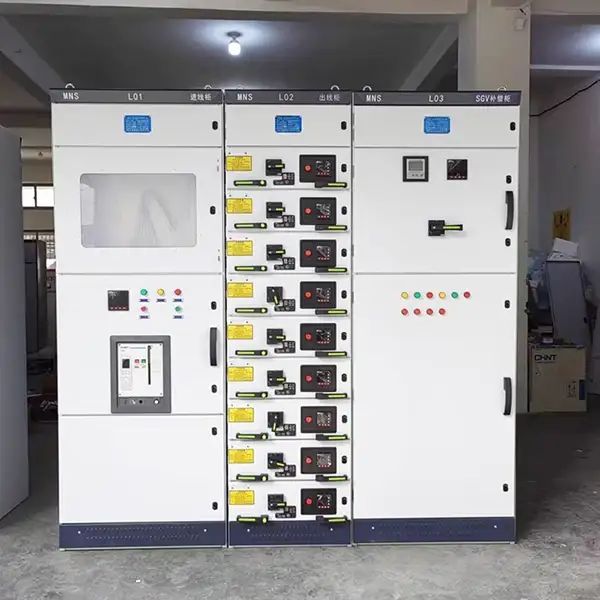

Alat Suis Voltan Rendah Boleh Tarik MNS
Cotenele ialah pengeluar yang produknya termasuk suis voltan rendah dan voltan sederhana dari China, Alat Suis Voltan Rendah Boleh Tarik MNS kami ialah sejenis laci dan peralatan pengedaran voltan rendah keselamatan modular dan tinggi yang direka khusus untuk sistem kuasa moden. Kelebihan terasnya terletak pada kebolehpercayaan dan fleksibiliti yang tinggi, digunakan secara meluas dalam bidang pengedaran kuasa industri dan bangunan awam yang menuntut seperti elektrik, petrokimia, metalurgi, dll.
Cotenele ialah pembekal alat suis voltan rendah di China, Alat suis Voltan Rendah Boleh Tarik MNS kami ialah peralatan pengagihan kuasa bermodul dan kebolehpercayaan tinggi untuk aplikasi sehingga 690V dan 6300A, Alat suis laci siri MNS mematuhi piawaian seperti IEC 61439 dan GB/T 7251 dengan ciri-ciri rangka bas yang berasingan. laci, dan penamatan kabel, memastikan pengasingan kerosakan. Modul laci (cth., 8E/4 hingga 24E) menyediakan tiga kedudukan – disambungkan, ujian dan diputuskan sambungan – membolehkan penyelenggaraan selamat tanpa penutupan sistem.
Interlock mekanikal menghalang operasi di bawah beban. Dengan kapasiti tahan litar pintas sehingga 100kA dan pemantauan pintar pilihan (Modbus, Profibus), MNS berfungsi sebagai pusat kuasa dan pusat kawalan motor. Penarafan perlindungan dari IP30 hingga IP54 memastikan prestasi yang boleh dipercayai daripada bilik elektrik yang bersih kepada persekitaran industri yang keras.
Parameter teknikal utama
| item | Nilai | |
| Voltan penebat berkadar (Ui) | 660V(1000)V | |
| Voltan operasi berkadar (Ue) | 380V, 660V | |
| Arus operasi maksimum bar bas utama | ≤6300A | |
| Dinilai menahan arus bar bas utama (Icw) | 100kA/1s | |
| Puncak ternilai menahan arus bar bas utama (Ipk) | 220kA/0.1s | |
| Arus operasi maksimum bar bas pengedaran (bar bas menegak) | 1000A | |
| Arus puncak bar bas pengedaran (bar bas menegak): | Jenis standard | 105KA(MAX)/0.1s |
| Jenis dipertingkatkan | 176kA(MAX)/0.1s | |
| Gred Perlindungan | IP30 hingga IP54, boleh disesuaikan mengikut keperluan sebenar pelanggan | |
| Keadaan Operasi | Penggunaan dalaman, ketinggian ≤ 2000m, suhu -5 ℃ hingga+40 ℃ | |
Apakah Struktur suis MNS？

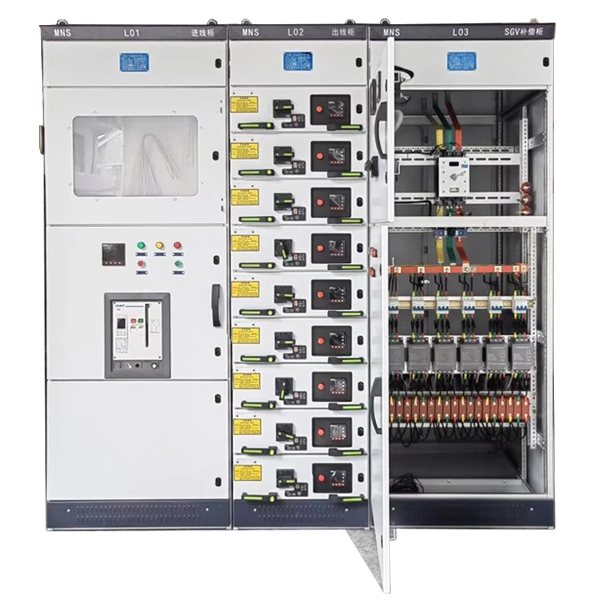

Badan kabinet suis voltan rendah MNS jelas dibahagikan kepada beberapa petak bebas, ini boleh memastikan pengasingan kesalahan dan keselamatan operasi:
Rangka Kabinet:Struktur asas kabinet suis MNS terdiri daripada profil berbentuk C yang dipasang bersama. Profil berbentuk C dibuat dengan membengkokkan plat keluli dengan E=25mm sebagai lubang pemasangan modular. Semua rak kabinet dan sekatan dalaman dirawat dengan penulenan tergalvani. Panel pintu sekeliling dan panel sisi disalut dengan penyemburan elektrostatik voltan tinggi. Rangka kabinet ini mempunyai ciri-ciri kekuatan tinggi dan fleksibiliti.
Petak Fungsian:
1. Petak Busbar Mendatar:Terletak di bahagian belakang kabinet, ia adalah saluran utama untuk pengumpulan dan pengagihan kuasa.
2. Petak Unit Fungsian:Terletak di bahagian hadapan kabinet, ia menempatkan unit laci, setiap satu modul berfungsi bebas.
3. Petak Kabel:Terletak di bahagian kanan hadapan atau bahagian bawah kabinet, digunakan untuk menyambungkan kabel masuk dan keluar.
Ciri dan kelebihan produk:
1. Modulariti dan Fleksibiliti:Ketinggian unit laci Alat Suis Voltan Rendah Boleh Tarik MNS adalah berdasarkan dimensi modular (cth., 8E/4, 8E/2, 8E, 16E, 24E), boleh menjadi konfigurasi yang fleksibel. Satu kabinet boleh memuatkan sehingga 36 litar (operasi satu sisi).

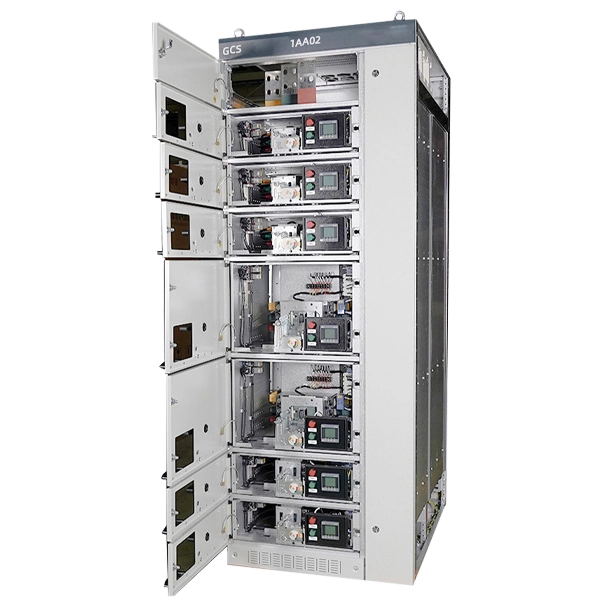

2. Reka Bentuk Laci Tiga Kedudukan:Setiap laci mempunyai tiga kedudukan: "Bersambung", "Ujian" dan "Terputus sambungan".
Bersambung:Litar utama dan tambahan disambungkan; peralatan beroperasi seperti biasa.
Ujian:Litar utama diputuskan, hanya litar tambahan yang disambungkan – membenarkan ujian litar kawalan tanpa menyahtenagakan litar utama.
Terputus sambungan:Kedua-dua litar utama dan tambahan diputuskan; laci boleh ditarik balik sepenuhnya untuk penyelenggaraan atau penggantian.
3. Keselamatan dan Kebolehpercayaan yang Tinggi:
Interlock mekanikal:Pemegang kendalian laci alat suis MNS bersambung dengan pemutus litar dalaman, memastikan laci hanya boleh dialihkan apabila pemutus terbuka, ini boleh menghalang operasi di bawah beban.
4. Pengasingan Fizikal:Petak suis dipisahkan oleh plat keluli atau penghadang plastik kalis api berkekuatan tinggi, yang boleh mengehadkan perambatan kerosakan dengan berkesan.
Sistem Bar Bas Teguh:Bar bas mendatar bagi alat suis MNS direka khas untuk menahan arus litar pintas sehingga 100kA/1s, dengan kestabilan dinamik dan terma yang sangat baik.
Keupayaan Pintar:Alat suis ini boleh menyepadukan meter pintar dan modul komunikasi (cth., Modbus, Profibus) untuk pemantauan jarak jauh, pengukuran parameter (arus, voltan, faktor kuasa, dll.), dan amaran awal kerosakan.
5. Pemasangan dan Penyelenggaraan Mudah:Laci suis MNs berjalan pada panduan roller untuk rintangan pengeluaran yang rendah, boleh dikendalikan oleh seorang sahaja. Petak kabel menyediakan ruang yang luas dan menyokong sambungan hadapan atau belakang, memudahkan penyelenggaraan.
Pertimbangan Pemilihan dan Penggunaan
1. Padanan Parameter Teknikal:Tentukan arus undian berdasarkan jumlah kuasa beban dan faktor kepelbagaian; pilih peranti pensuisan dengan kapasiti pecah yang mencukupi mengikut kapasiti litar pintas grid.
2. Fungsi dan Konfigurasi Litar:Jelaskan sama ada aplikasi itu adalah pusat kuasa (PC) atau pusat kawalan motor (MCC), dan pilih jenis dan saiz laci yang sesuai.
3. Kebolehsuaian Alam Sekitar:Pilih penarafan perlindungan yang sesuai (cth., IP30, IP40, IP54) berdasarkan persekitaran pemasangan (cth., bilik elektrik kering bersih berbanding bengkel industri berdebu lembap).
4. Konfigurasi Unit Laci:
1/4 unit:Untuk litar berkapasiti kecil, berketumpatan tinggi seperti lampu dan peralatan kuasa kecil.
1/2 unit:Sesuai untuk litar berkapasiti sederhana, cth., kipas dan kawalan pam.
1 unit dan ke atas:Digunakan untuk peralatan berkuasa tinggi atau litar utama seperti incoming dan bus-tie.
Tempat Pemasangan dan Penyelenggaraan
1. Persekitaran Pemasangan:Alat Suis Voltan Rendah Boleh Tarik MNS hendaklah dipasang di dalam rumah tanpa bahan letupan, gas atau habuk yang menghakis. Asas mestilah rata, dengan ralat aras keluli saluran dikawal dalam 1/1000.
2. Prosedur Pemasangan:Ikuti langkah: "Penyediaan → Kedudukan → Sambungan → Pentauliahan". Selepas bar bas utama disambungkan, perlukan ujian rintangan penebat dan pemeriksaan lain untuk memastikan ketepatan sebelum memberi tenaga.
3. Operasi dan Penyelenggaraan:Semua kerja operasi dan penyelenggaraan mesti dijalankan oleh pengendali elektrik profesional yang terlatih. Dalam penyelenggaraan harian, adalah perlu untuk sentiasa memeriksa sama ada kawasan sesentuh plag laci terlalu panas, memeriksa sama ada peranti saling mengunci mekanikal berfungsi dengan baik dan membersihkan pengumpulan habuk di dalam panel.

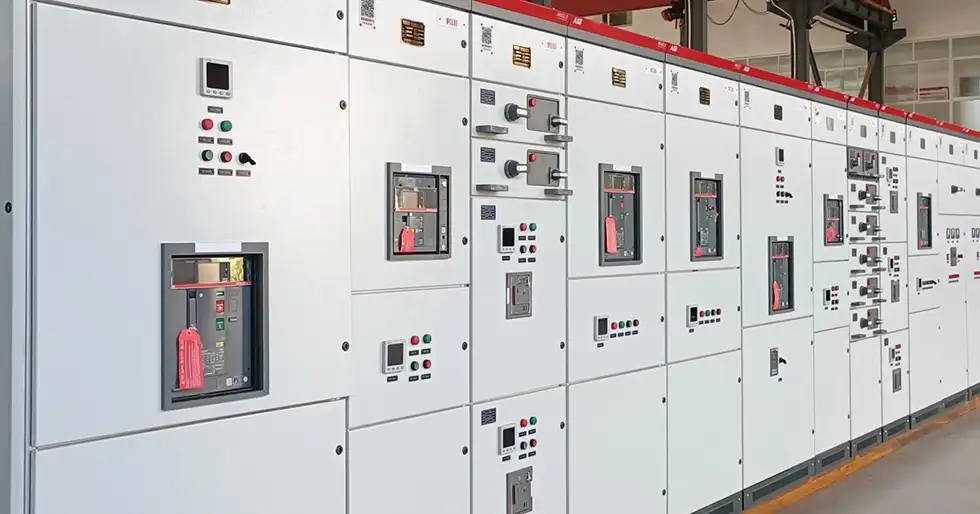

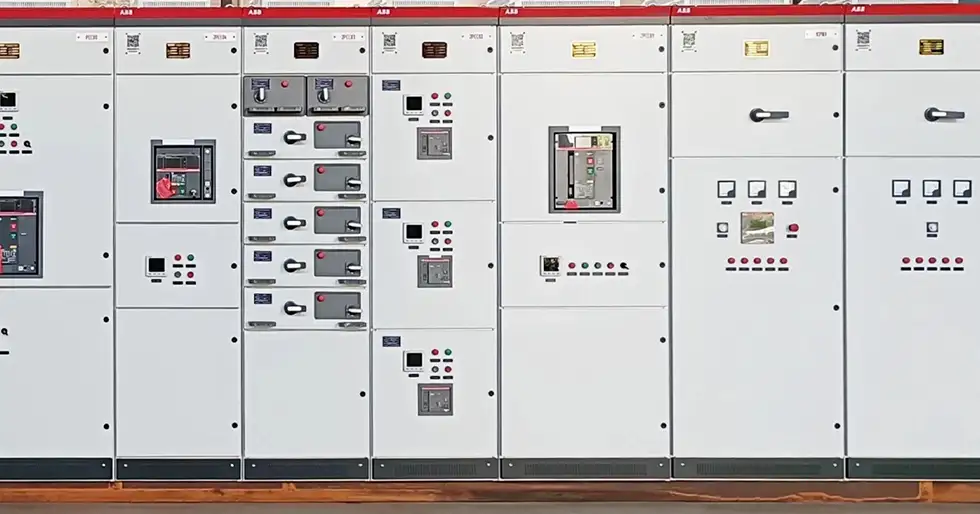

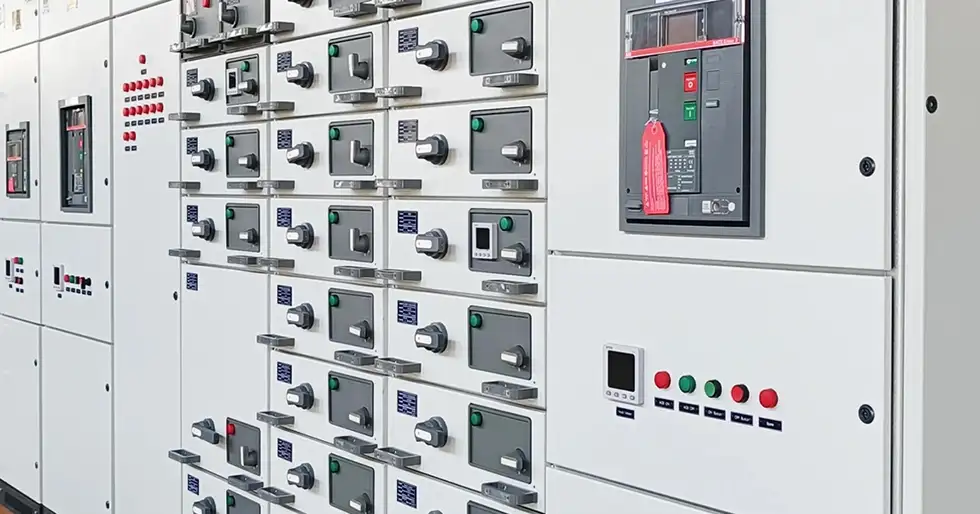

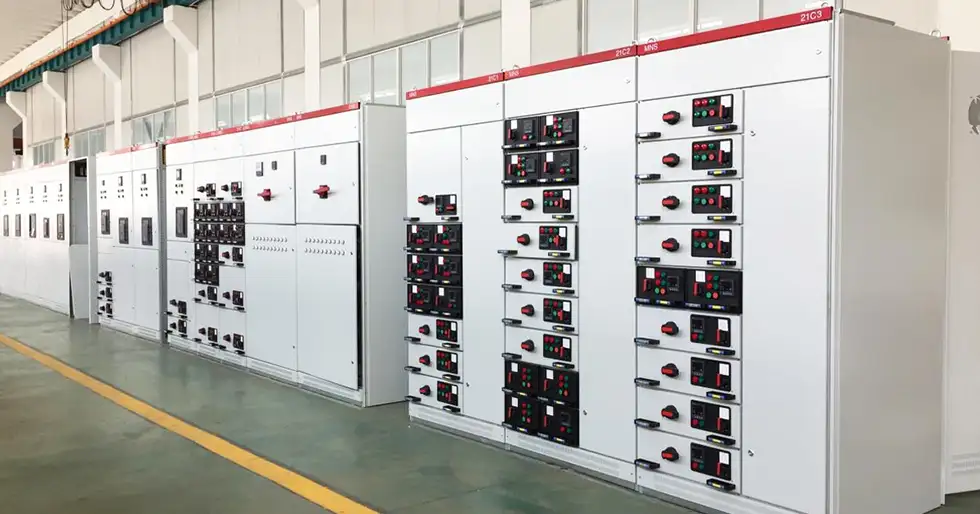

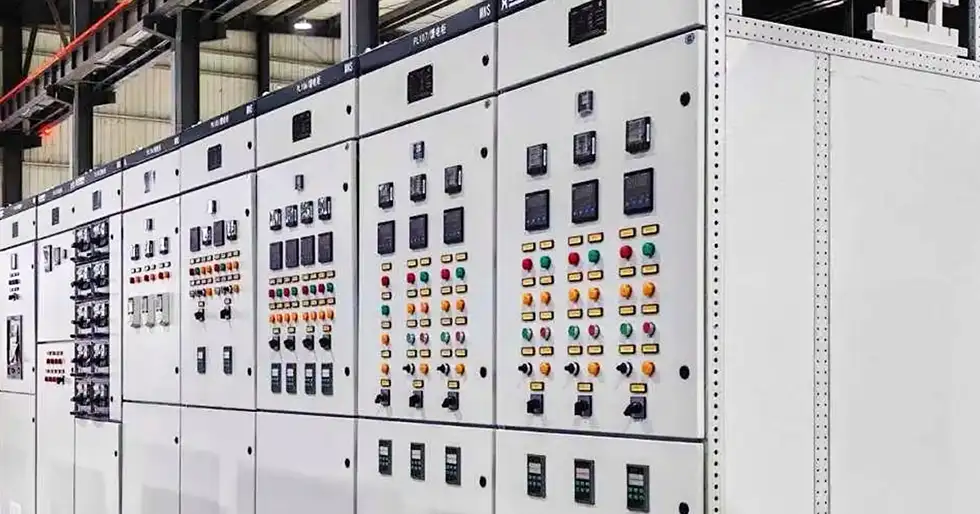

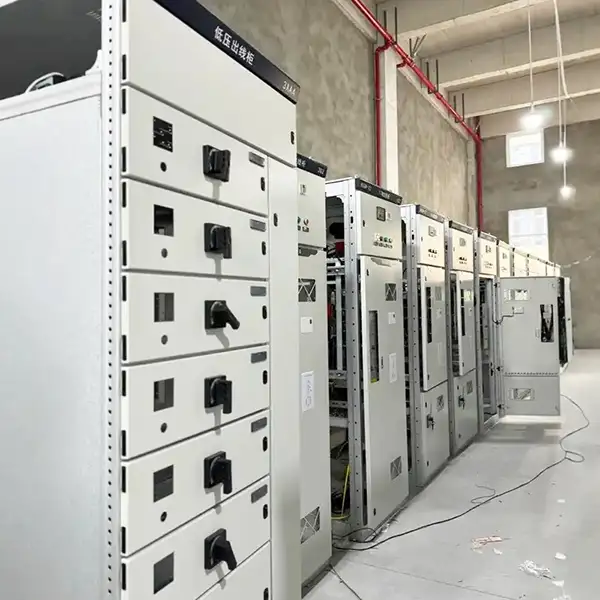

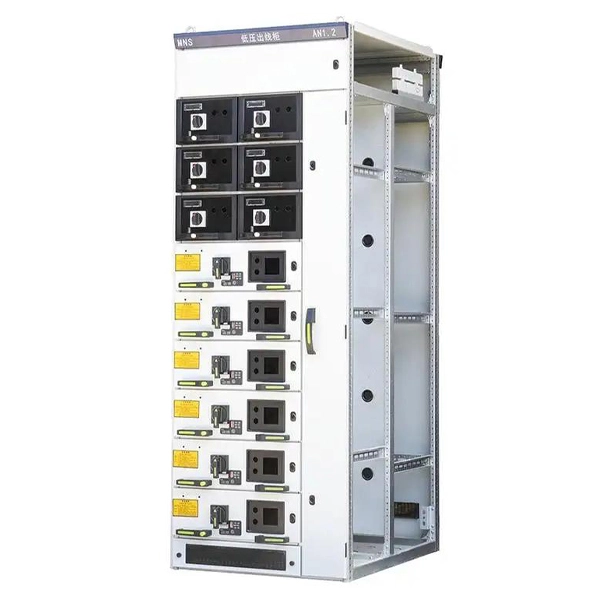

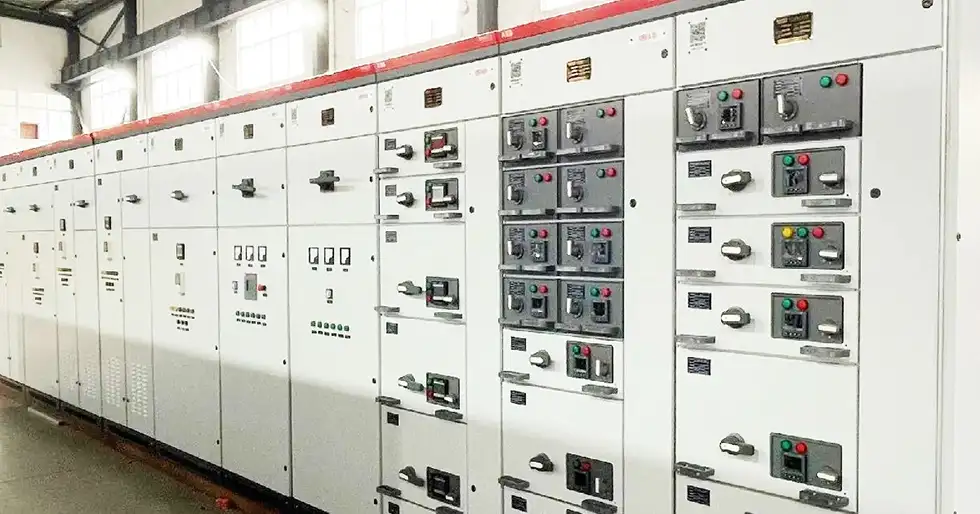

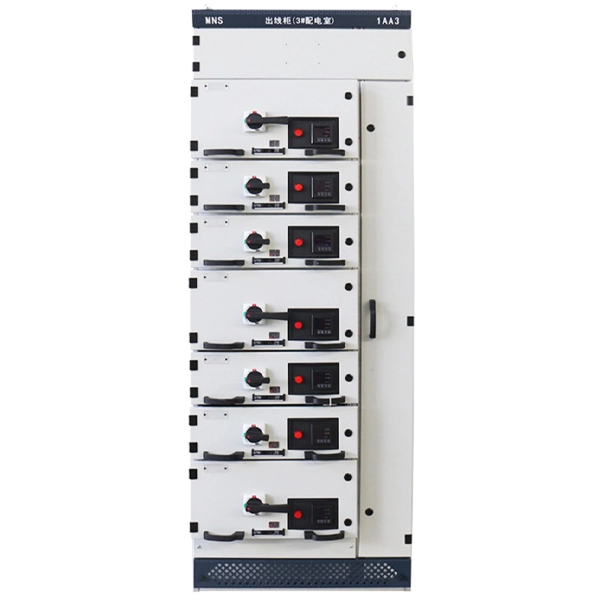

Produk menunjukkan
