Kotak Agihan Kabel Luaran

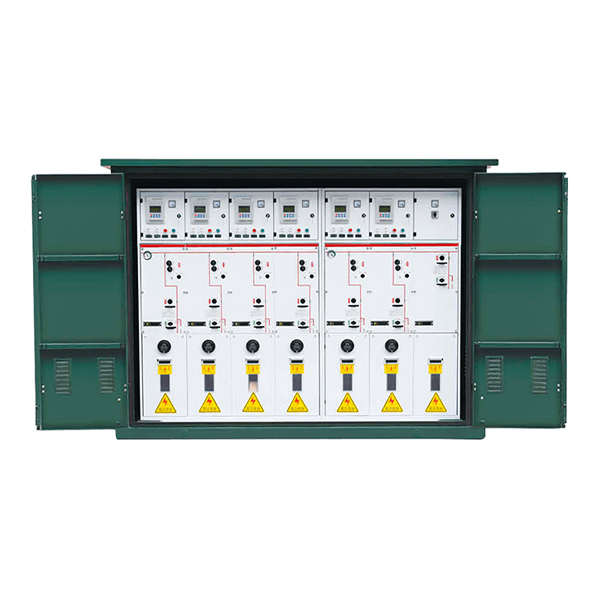

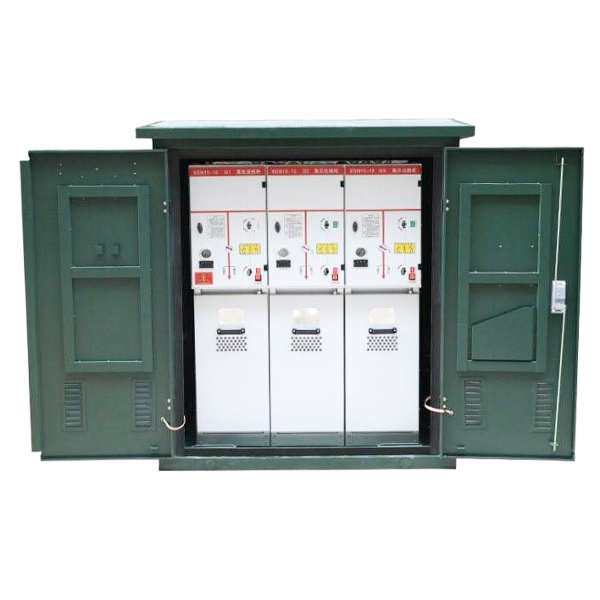

Kotak Pengagihan Kabel Luar yang dihasilkan oleh Cotenele ialah peralatan elektrik lengkap voltan sederhana yang direka khas untuk pengagihan tenaga elektrik, pelaksanaan penorehan talian kabel, percabangan, sambungan dan litar penukaran dalam projek kabel rangkaian pengedaran AC 12kV-35KV. Kotak Pengedaran Kabel Luar DFWK dengan suis ini adalah peralatan elektrik lengkap voltan sederhana bertebat sepenuhnya, tertutup dan terlindung, yang kebanyakannya terdiri daripada aksesori kabel 12kV/35KV, suis beban SF6, komponen elektrik 12kV/35KV, komponen sekunder dan kotak. Ia sepenuhnya dan fleksibel menggunakan kelebihan sambungan siri dan selari penyambung kabel, dan boleh digabungkan dengan pasti mengikut keperluan pengguna untuk mencapai pengedap penuh, perlindungan penuh, penebat penuh, anti pemeluwapan, anti habuk, anti-karat, dan ciri-ciri bebas penyelenggaraan. Ia boleh beroperasi di luar rumah 24/7.

Parameter Teknikal Utama

Struktur Produk dan Komponen Utama

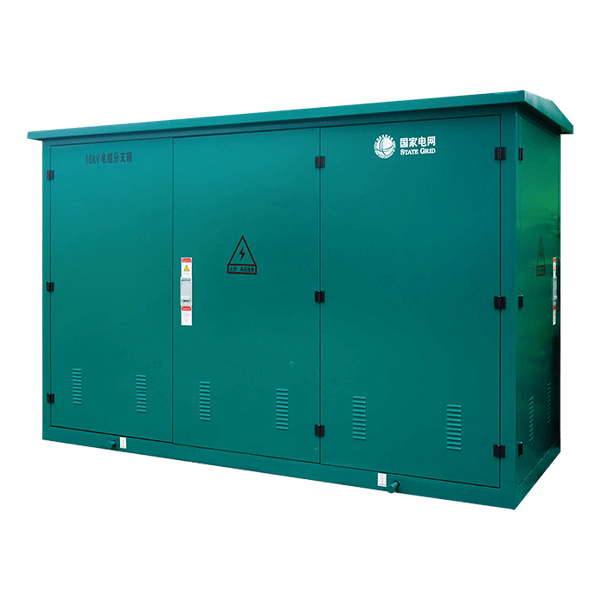

1. Struktur Kepungan

Kotak Pengedaran Kabel Luar Jenis DFWK menggunakan penutup keluli tahan karat dua lapisan, padat dan menyenangkan dari segi estetika, dengan penarafan perlindungan sehingga IP65 atau IP67 dan hayat perkhidmatan lebih daripada 20 tahun. Kepungan biasanya disediakan dengan beberapa pintu berengsel - beberapa untuk mengendalikan suis, yang lain untuk memasang penyambung kabel atau akses penyelenggaraan. Pangkalan mempunyai sekatan boleh tanggal, bukaan masuk/keluar kabel, dan lubang pengudaraan untuk menghalang haiwan kecil daripada masuk, mewujudkan aliran udara perolakan dari bawah ke atas untuk penebat haba, pengudaraan dan perlindungan hujan yang baik. Permukaan luar disiapkan dengan salutan serbuk elektrostatik dalam pelbagai warna (cth., hijau tentera, hijau Grid Negeri, kelabu ais) mengikut persekitaran. Pengapit kabel dalaman dan terminal pembumian disediakan.

2. Petak Dalaman

Kotak Pengedaran Kabel Luaran yang dilengkapi suis biasanya dibahagikan kepada kawasan berfungsi berikut:

• Petak suis: Mengandungi suis beban SF6 atau pemutus litar dalam tangki kedap gas logam tertutup sepenuhnya yang diisi dengan gas SF6 untuk penebat dan kepupusan arka.
• Petak kabel: Mengandungi penyambung kabel dan pengapit kabel untuk sambungan dan penetapan kabel masuk/keluar.
• Petak mekanisme pengendalian: Mengandungi mekanisme pengendalian suis, mekanisme interlock dan interlock kunci mekanikal.
• Petak bar bas (jika berkenaan): Mengandungi bar bas yang menyambungkan unit suis.

Suis voltan sederhana dalam petak suis ialah elemen kawalan teras. Ia ialah suis beban tiga kedudukan (tertutup, terbuka, dibumikan) yang ditempatkan dalam tangki kedap gas logam yang diisi SF6. Mekanisme interlock yang teguh antara mekanisme pengendalian dan suis memastikan operasi yang selamat.

3. Komponen Utama（lihat jadual di bawah）：

Penyambung Kabel

Kotak Pengedaran Kabel Luar jenis DFWK menggunakan penyambung kabel getah silikon "boleh disentuh" ​​pra-acuan, yang dihasilkan melalui suntikan automatik sepenuhnya daripada getah penebat berkualiti tinggi yang diimport, dengan kedua-dua lapisan pelindung semikonduktor dalam dan luar. Lapisan dalam menyamai medan elektrik dalaman; lapisan pelindung luar yang dibumikan mengekalkan permukaan penyambung pada potensi sifar. Kon tegasan, dengan hujung bawahnya bersentuhan rapat dengan lapisan semikonduktor kabel dan lapisan semikonduktor luar dibumikan, menyelesaikan masalah kepekatan medan elektrik pada pemotongan perisai luar kabel dan memastikan keselamatan diri. Penyambung hadapan kabel boleh sentuh dipasang terus pada sesendal peralatan; ia boleh disambungkan kepada penyambung kabel belakang untuk membentuk berbilang talian keluar, atau kepada penahan lonjakan untuk perlindungan voltan lampau.

Prinsip Kerja

Prinsip kerja Kotak Pengedaran Kabel Luaran yang dilengkapi suis jenis DFWK boleh difahami dari aspek berikut:

1. Prinsip Kerja Elektrik

Kabel utama yang masuk disambungkan melalui penyambung kabel getah silikon pra-acuan ke plat bar bas dalaman. Plat busbar bertindak sebagai busbar elektrik - terlindung sepenuhnya dan tertutup sepenuhnya. Berbilang litar keluar juga disambungkan ke plat busbar melalui penyambung kabel, mencapai percabangan "satu masuk, berbilang keluar". Suis beban SF6 diletakkan di antara talian masuk dan keluar. Dengan mengendalikan suis, talian boleh dibuka atau ditutup. Apabila suis dibuka, jurang memisahkan litar kabel kepada sisi masuk dan sisi keluar, membenarkan potensi yang berbeza, sekali gus membolehkan penyelenggaraan gangguan kuasa tempatan tanpa menjejaskan grid utama.

2. Prinsip Kerja Suis Beban SF6

Suis beban SF6 beroperasi dalam suasana gas SF6. SF6 mempunyai sifat penebat dan pelindapkejutan arka yang sangat baik. Apabila suis dibuka, arka disejukkan dengan cepat dan dipadamkan dalam gas SF6, menghalang pembakaran sentuhan yang teruk dan memastikan kebolehpercayaan dan jangka hayat yang panjang. Suis biasanya reka bentuk tiga kedudukan (tertutup, terbuka, dibumikan). Kedudukan yang dibumikan menyediakan tanah yang selamat untuk sisi kabel, memudahkan penyelenggaraan seterusnya.

3. Penebat Penuh dan Prinsip Kawalan Medan Elektrik

Penyambung kabel menggunakan struktur pelindung semikonduktor dua lapisan: lapisan semikonduktor dalam menyamai medan elektrik dalaman untuk mengelakkan kepekatan tempatan; lapisan semikonduktor luar dibumikan untuk mengekalkan potensi sifar, menjadikan permukaan penyambung selamat untuk disentuh. Kon tegasan menyelesaikan kepekatan medan elektrik pada potongan perisai luar kabel, memastikan medan elektrik yang seragam dan selamat di seluruh sistem sambungan.

4. Prinsip Interlock

Sistem interlock mekanikal yang teguh disediakan antara suis dan pintu kandang:

• Apabila suis beban ditutup, lubang operasi pemutus terhalang.
• Pemutus hanya boleh dikendalikan selepas suis beban dibuka.
• Apabila pemutus dibuka, suis beban tidak boleh ditutup.
• Selepas suis pembumian ditutup, lubang operasi pemutus sambungan disekat.

Saling lima pencegahan ini menghalang salah operasi dan memastikan keselamatan kakitangan dan peralatan.

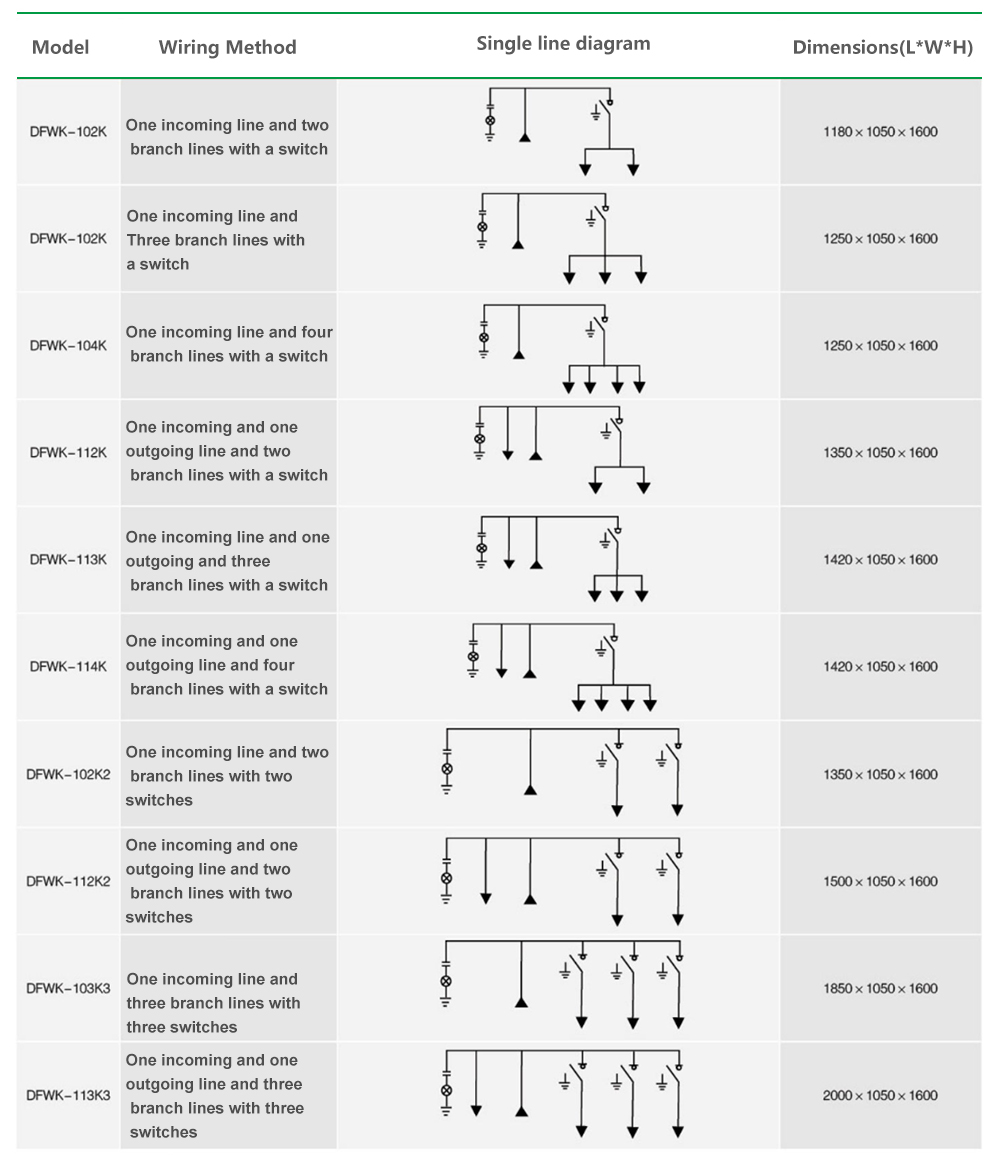

Beberapa penyelesaian pendawaian biasa

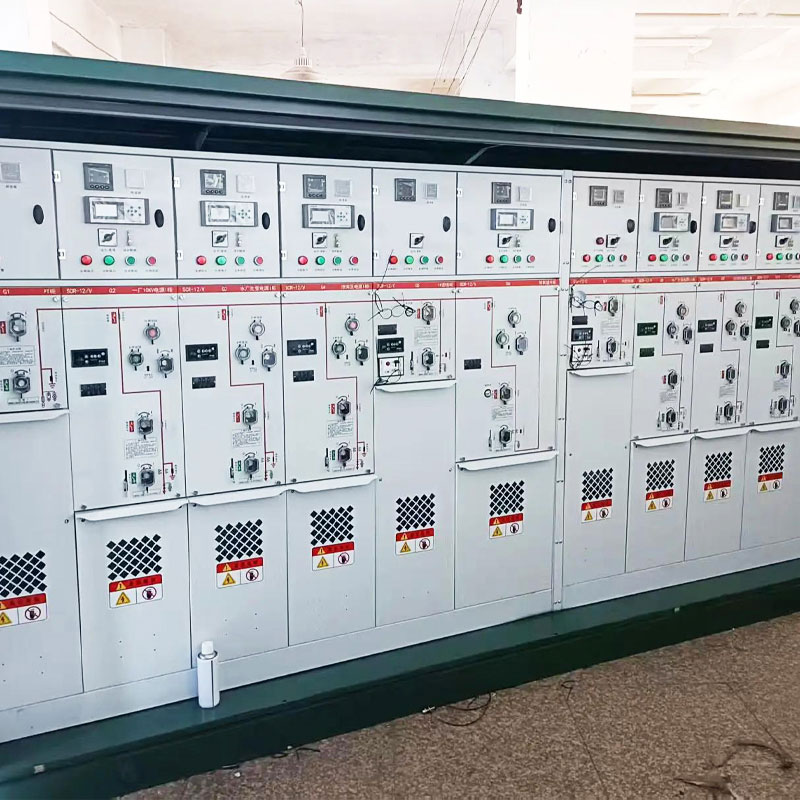

Kilang Kami

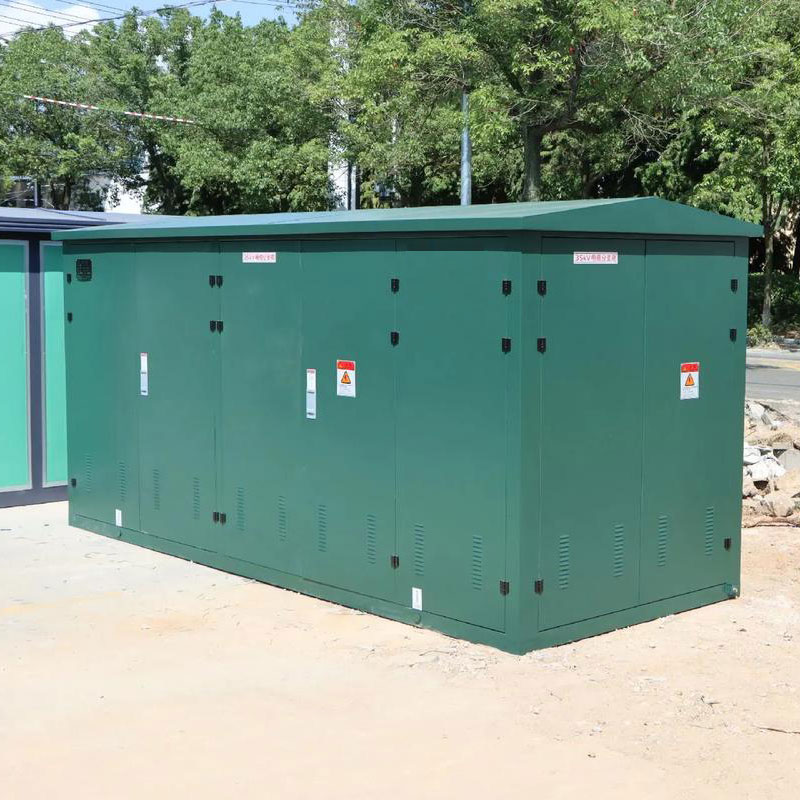

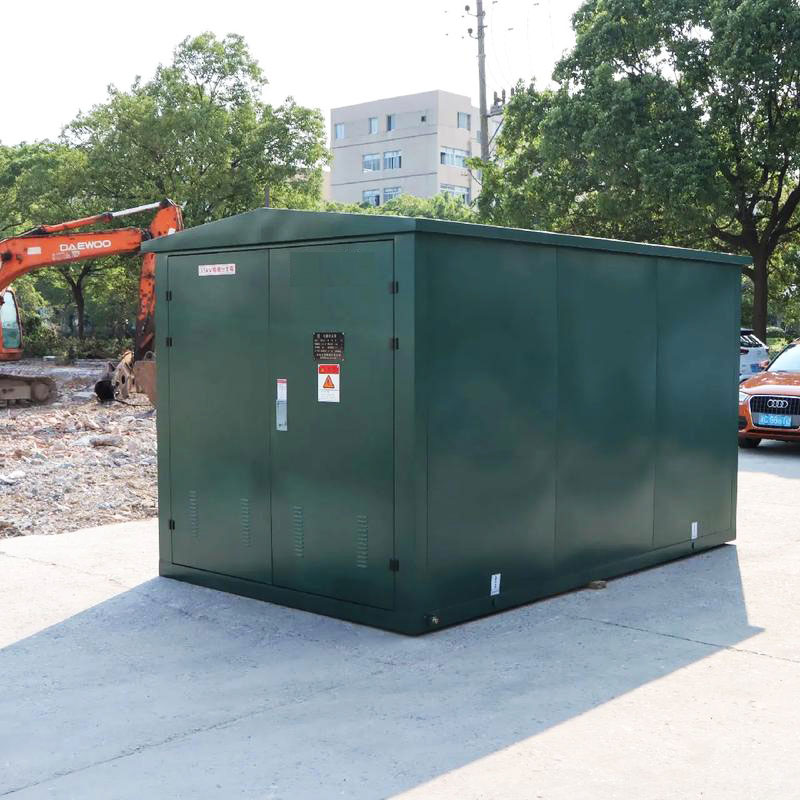

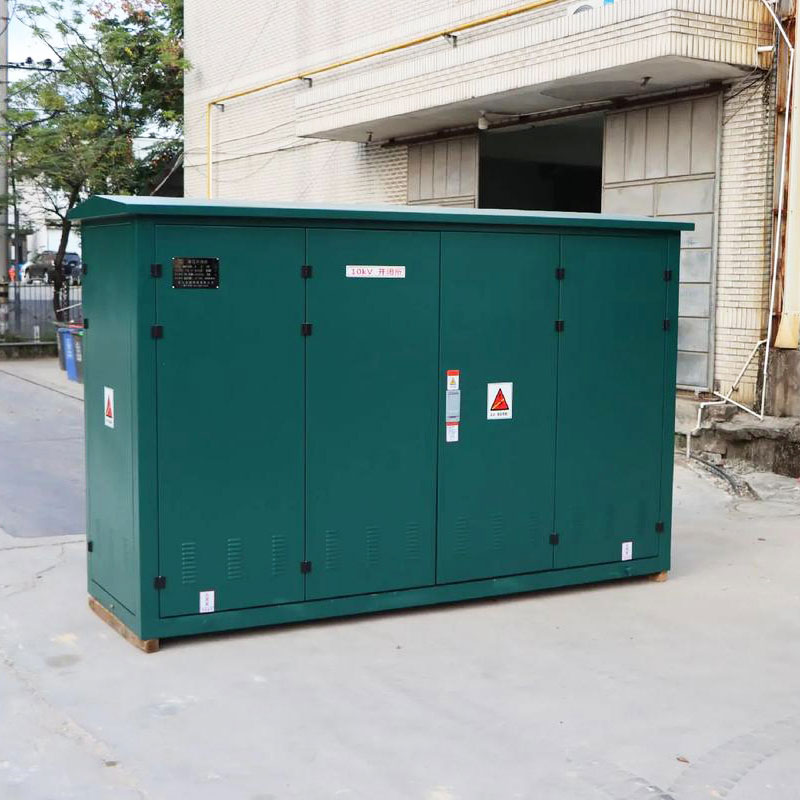

Produk menunjukkan
