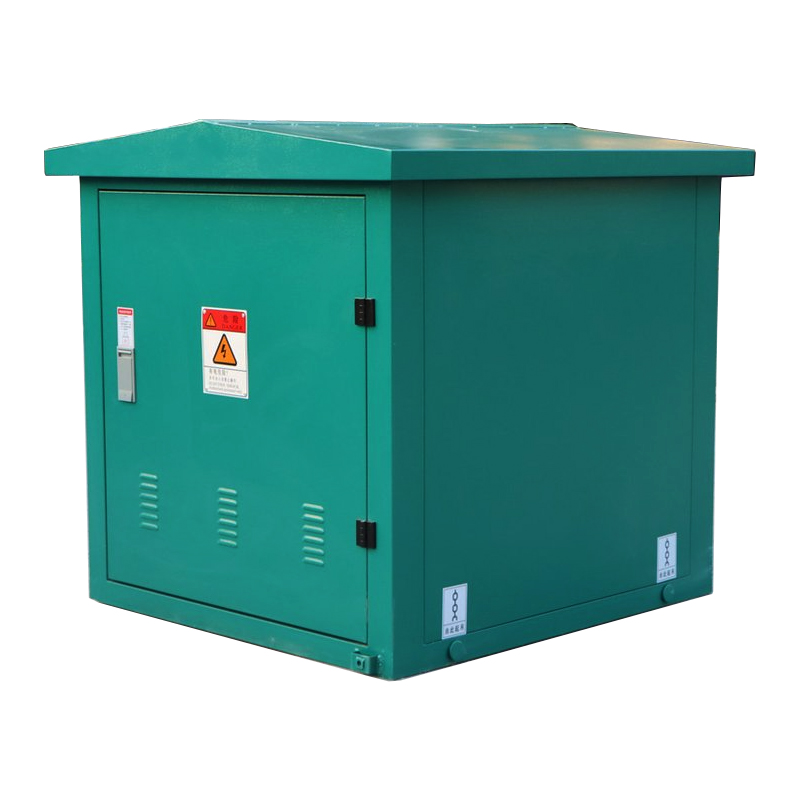

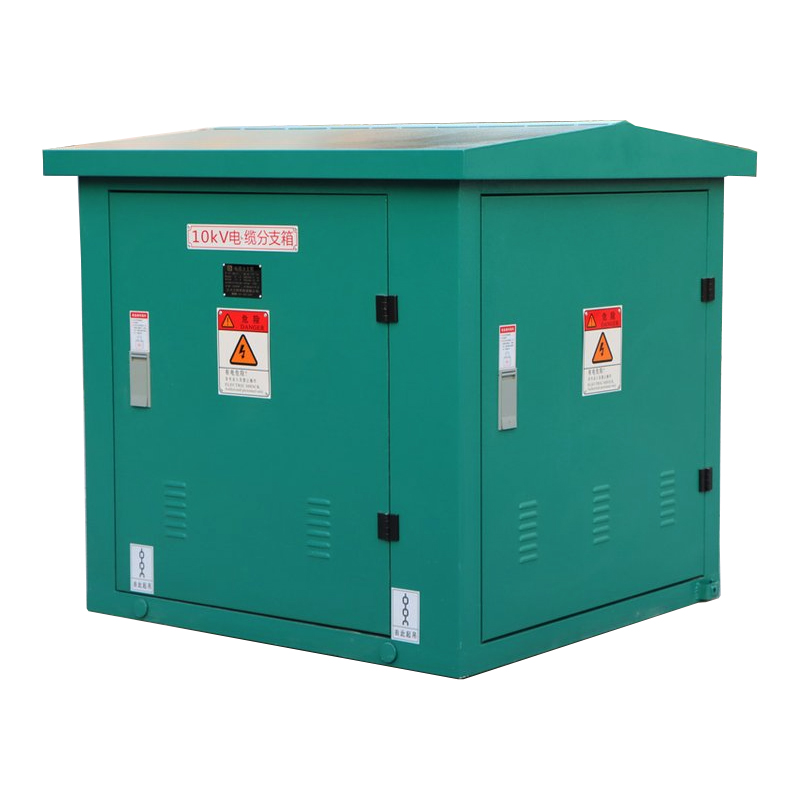

Panel Agihan Kabel Kotak Pendawaian 22KV

Panel Agihan Kabel Persimpangan Peti Pendawaian 22KV yang dikeluarkan oleh Cotenele ialah peranti pengedaran luar yang sangat boleh dipercayai, berpenebat penuh, dimeterai sepenuhnya, menangani isu pendudukan tanah yang besar dan keselamatan yang rendah dalam talian atas tradisional, yang membolehkan "pengkabelan bawah tanah" dan "transformasi bebas minyak" bagi grid kuasa. Peranti 24kV Voltan Berkadar Kabel Cawangan sederhana ini 24kV dan frekuensi berkadar 50Hz. Ia dipasang pada nod atau titik percabangan kabel kuasa untuk mengagihkan satu penyuap masuk ke berbilang penyuap keluar, yang biasa digunakan dalam rangkaian gelang atau sistem pengedaran jejari.

Struktur dan Komponen

Struktur kepungan Panel Pengagihan Kabel Cotenele Box Junction adalah padat, kukuh dan tahan lama, termasuk dua bahagian berikut:

1. Kepungan

• Bahan: Bahan cangkerang Kotak Pendawaian 22KV biasanya diperbuat daripada keluli tahan karat, salutan serbuk keluli tergelek sejuk atau keluli tergalvani, yang mempunyai rintangan kakisan yang sangat baik dan rintangan hentaman mekanikal.
• Penilaian Perlindungan: Bahan cangkerang Panel Pengedaran Kabel Persimpangan 22KV  biasanya diperbuat daripada keluli tahan karat, salutan serbuk keluli tergelek sejuk atau keluli tergalvani, yang mempunyai rintangan kakisan yang sangat baik dan rintangan hentaman mekanikal.
• Penarafan Perlindungan: Gred perlindungan kepungan Panel Pengedaran Kabel biasanya mencapai IP33 atau lebih tinggi (mis., IP34D) berdasarkan piawaian terkini, boleh memberikan perlindungan hujan, habuk dan kakisan untuk persekitaran luar yang keras.
• Reka Bentuk Struktur: Kekuatan mekanikal Panel Pengagihan Kabel Junction ini cukup tinggi dan ia dilengkapi dengan alur kalis hujan dan pintu gasket pengedap, pengapit kabel dalaman dan terminal pembumian.

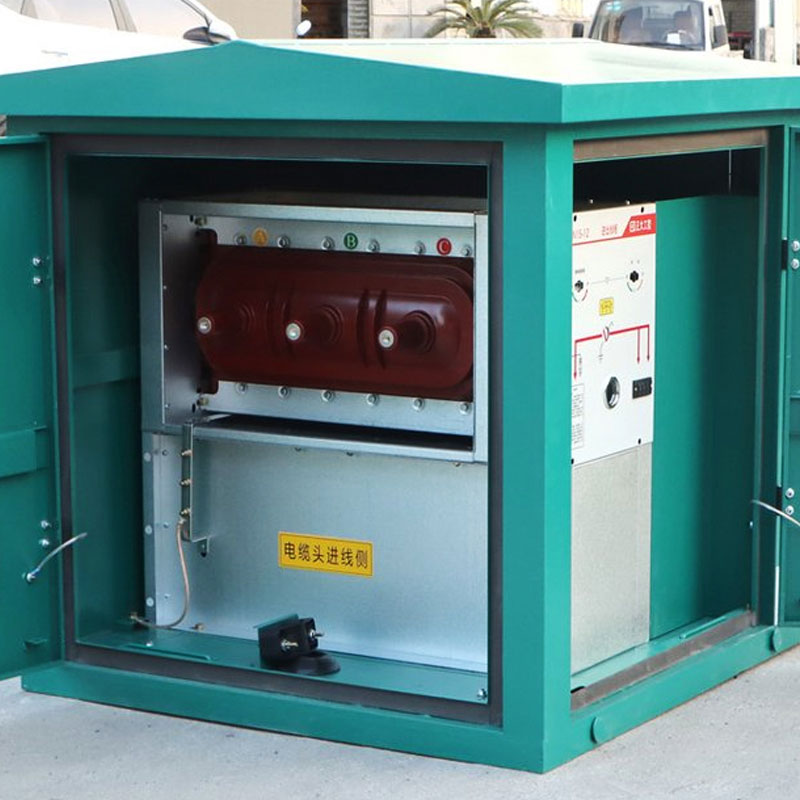

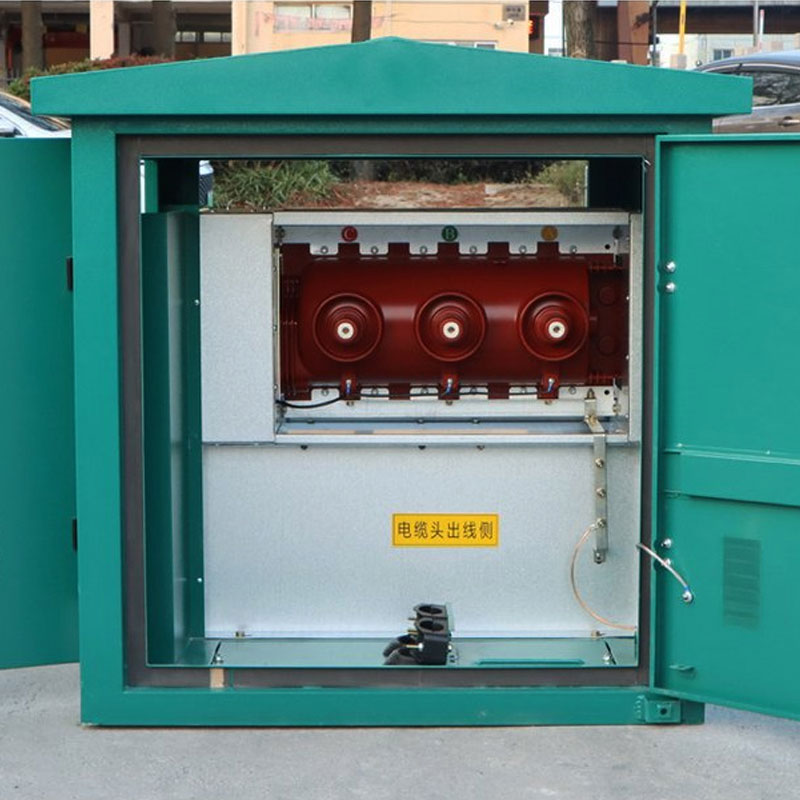

2. Petak Dalaman dan Komponen

• Petak Bar Bas (penyambung teras): Panel Agihan Kabel Persimpangan 22KV  biasanya menggunakan konduit (penyambung dua hujung) atau bar bas pasang siap getah silikon sebagai penyambung konduktif. Struktur busbar menggunakan penebat udara atau pepejal, yang boleh mencapai susun atur kabel yang jelas tanpa memerlukan rentang yang besar.
• Penyambung Kabel (penyambung boleh dipisahkan): Komponen teras Kotak Pendawaian 22KV terutamanya termasuk penyambung litar utama 630A, yang dipasang dengan bolt untuk membentuk saluran utama, dan penyambung cawangan 200A, yang disambungkan ke bahagian pengguna melalui palam langsung.
• Sistem Pembumian: Terdapat bar bas pembumian utama di dalam kotak Panel Agihan Kabel Persimpangan Kotak Pendawaian 22KV , Semua komponen logam dan lapisan perisai kabel di dalam Kotak Pendawaian 22KV mesti dibumikan dengan pasti untuk memastikan operasi yang selamat.

Komponen Fungsian Pilihan:

• Penunjuk kehadiran voltan: Fungsi utama komponen ini adalah untuk memaparkan sama ada bar bas atau kabel hidup atau tidak, mengelakkan sentuhan tidak sengaja, dan memastikan keselamatan kakitangan.
• Penangkap lonjakan: Penangkap kilat dipasang pada bahagian masuk atau keluar untuk mengelakkan kerosakan peralatan yang disebabkan oleh voltan lampau kilat.
• Penunjuk kerosakan: Penunjuk ini dipasang pada kabel untuk mengesan lokasi kerosakan peralatan dengan cepat.
• Unit suis pemutus beban: Dalam kotak cawangan kabel jenis suis, suis pengasingan beban jenis SF6 atau vakum biasanya digunakan untuk memotong arus beban.

Parameter teknikal utama

Soalan Lazim (FAQ)

1. S: Bagaimanakah "live-pluggable" dicapai dalam kotak cawangan kabel 24kV?

J: Ini digunakan terutamanya pada penyambung 200A dalam kotak cawangan jenis AS. Penyambung ini mempunyai ciri pemadam arka dalaman atau pembinaan khas, dan dengan alat pengendalian khusus, ia boleh dipalamkan/dicabut di bawah beban, bertindak sebagai suis pemutus beban. Nota: Penyambung litar utama 630A tidak boleh dipasang langsung/dicabut palam; ia mesti hanya disru masuk/keluar dengan alat selepas penyahtenagaan.

2. S: Mengapakah beberapa kotak cawangan mahal manakala yang lain murah?

J: Perbezaan harga terutamanya datang daripada bahan dalaman (getah silikon yang diimport berbanding domestik, konduktor tembaga penuh berbanding yang lain), bahan penutup (keluli tahan karat berbanding keluli dicat biasa), dan kemasukan unit pensuisan. Kotak cawangan dengan suis SF6 berharga lebih tinggi daripada jenis asas.

3. S: Adakah penyambung dalaman terdedah kepada kegagalan akibat kemasukan lembapan?

A: Kotak cawangan berkualiti tinggi menggunakan penyambung pasang siap getah silikon. Getah silikon mempunyai hidrofobisiti yang sangat baik dan keanjalan yang tinggi. Apabila dipasang dengan betul (antara muka bersih), pengedap dengan kabel adalah amat berkesan, membolehkan perendaman jangka pendek dalam air. Rintangan kelembapan sangat kuat dengan pemasangan yang betul.

4. S: Apakah perbezaan antara kotak cawangan kabel dan stesen pensuisan (unit utama cincin)?

J: Kotak cawangan kabel voltan sederhana tidak mempunyai sebarang suis dalaman, yang tidak boleh memutuskan arus litar pintas dan hanya berfungsi sebagai titik sambungan fizikal. Unit utama gelang (RMU) dilengkapi dengan peranti suis (pemutus litar/suis pengasingan beban) dengan fungsi perlindungan, kawalan dan pemeteran. Kotak cawangan kabel jenis suis terletak di antara kedua-duanya, dan fungsinya adalah serupa dengan unit rangkaian gelang luar yang padat.

5. S: Adakah asas diperlukan untuk memasang kotak cawangan kabel?

A: Ya. Walaupun peranti itu sendiri boleh dipasang di tanah, untuk jejari lentur kabel yang betul, kalis air, perlindungan habuk dan kemudahan operasi, alas konkrit (lebih kurang 30–50cm tinggi) biasanya diperlukan. Kotak itu dipasang pada alas tiang, dan kabel masuk dari bawah.

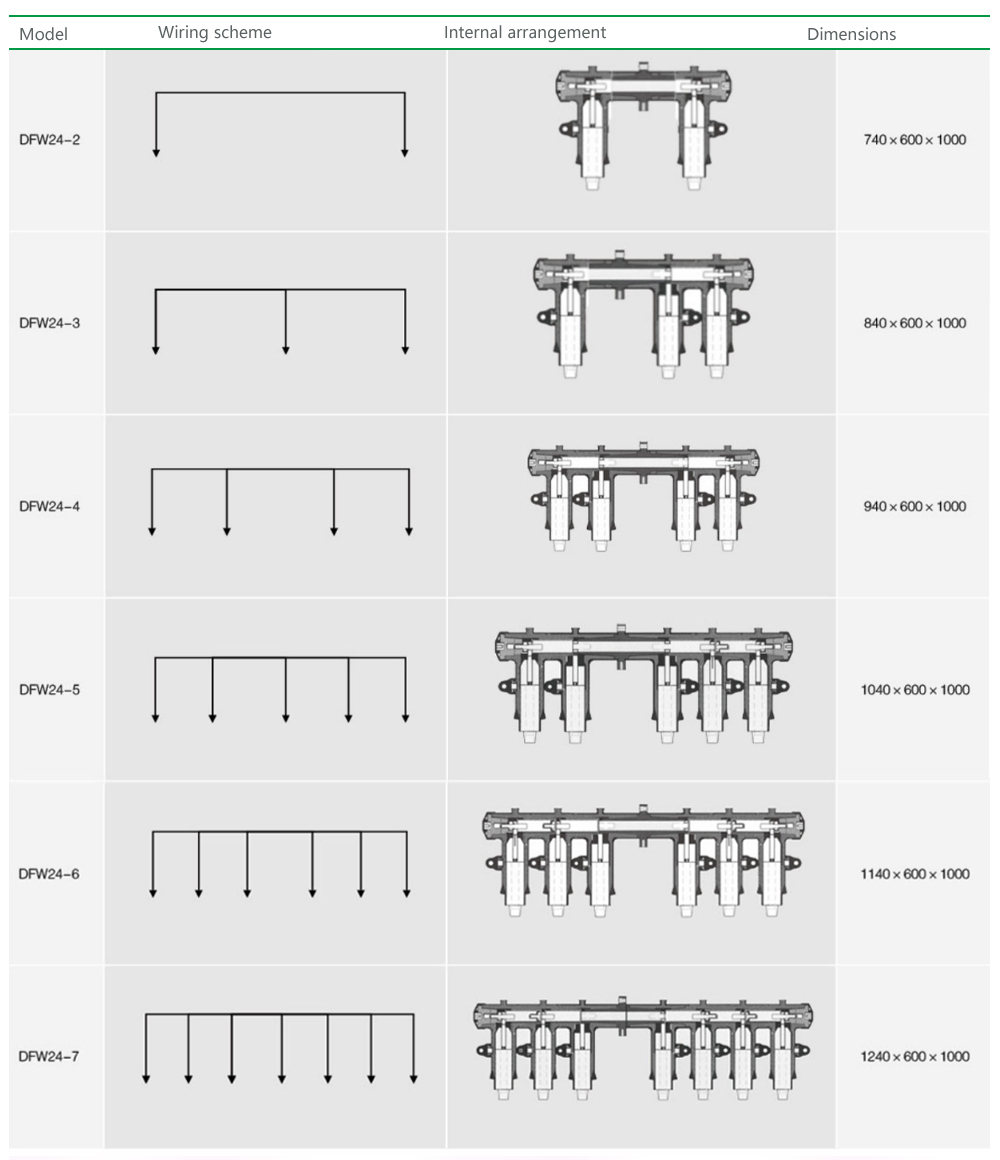

Penerangan nombor pesanan

Produk menunjukkan:
