11KV Di Luar Kotak Penamat Kabel Kabinet Simpanan Elektrik

Cotenle ialah pembekal penting peralatan rangkaian pengedaran bandar moden di China. Kotak Penamatan Kabel Kabinet Simpang Elektrik Luar 11KV yang dikeluarkan oleh Cotenele mempunyai ciri-ciri penebat penuh, pengedap penuh, dan struktur yang padat, ia secara cekap dan selamat menyelesaikan masalah penorehan kabel dan peralihan melalui konfigurasi fleksibel dan kotak sambungan kabel yang boleh dipercayai secara amnya. 630A, yang mematuhi piawaian DIN47636. Ia adalah pilihan ideal untuk pembinaan semula rangkaian bandar dan bekalan kuasa kabel bawah tanah.

Model dan makna

Parameter teknikal utama

Keadaan kerja

1. Suhu Ambien: Suhu maksimum tidak melebihi +40°C, suhu minimum tidak lebih rendah daripada -30°C.

2. Kelajuan Angin: Bersamaan dengan 34 m/s (tekanan angin tidak melebihi 700 Pa).

3. Kelembapan: Kelembapan relatif purata harian tidak melebihi 95%, kelembapan relatif purata bulanan tidak melebihi 95%.

4. Rintangan Seismik dan Kecondongan Pemasangan: Pecutan mendatar tidak lebih daripada 0.4 m/s², pecutan menegak tidak lebih daripada 0.15 m/s²; kecondongan pemasangan tidak melebihi 3°.

5. Persekitaran Pemasangan: Udara di sekeliling tidak boleh dicemari dengan ketara oleh gas yang menghakis, mudah terbakar atau wap air, dan tapak pemasangan hendaklah bebas daripada getaran ganas.

Nota: Jika syarat penggunaan untuk memesan produk ini melebihi spesifikasi yang dinyatakan di atas, sila berunding dengan syarikat kami.

Kelebihan Produk

Kabinet Persimpangan Elektrik Luar 11KV mempunyai faedah berikut:

1. Tertebat Sepenuhnya & Dimeterai Sepenuhnya: Semua bahagian hidup di dalam Kabinet Persimpangan kabel terlindung dengan ketat (seperti menggunakan getah silikon) dan tidak mempunyai konduktor terdedah, memastikan keselamatan kakitangan.

2. Kebolehsuaian Persekitaran yang Kuat: Struktur cangkerang kotak cawangan kabel menggunakan reka bentuk yang tahan terhadap habuk, lembapan, banjir dan kakisan, dan boleh beroperasi di luar atau bahkan dalam persekitaran banjir, benar-benar mencapai operasi bebas penyelenggaraan.

3. Struktur Fleksibel & Padat: Ketinggian kotak cawangan kabel boleh digabungkan dan boleh memuatkan sehingga 8 talian masuk/keluar. Kotak cawangan kabel menduduki kawasan yang jauh lebih kecil daripada kabinet pengedaran tradisional dan berpadu indah dengan persekitaran bandar.

4. Jimat & Boleh Dipercayai: Kotak cawangan kabel ini boleh mengurangkan pelaburan dalam kabel penyuap utama dan mudah dipasang. Selepas bekerjasama dengan penunjuk kerosakan, kotak cawangan kabel dengan cepat boleh mengesan kerosakan dan meningkatkan kebolehpercayaan bekalan kuasa.

5. Boleh Dikembangkan Secara Fungsi: Kotak cawangan kabel ini boleh dilengkapi dengan pelbagai komponen elektrik seperti penangkap kilat, penunjuk voltan, transformer, RTU/FTU dan pelbagai sensor untuk menyokong automasi pengedaran dan peningkatan grid pintar.

Klasifikasi kotak cawangan kabel 12kv

Kotak cawangan kabel 12kV terutamanya dikelaskan mengikut gaya dan fungsi teknikal:

1. Kotak Cawangan Jenis Amerika

• Ciri-ciri: Bar bas berbilang hala mendatar, bukaan pintu satu sisi, struktur padat.
• Kaedah Sambungan: Sambungan bolted skru masuk 600A untuk litar utama; Sambungan pemalam 200A untuk litar cawangan (boleh tukar panas).
• Kelebihan: Lebar kecil, kombinasi fleksibel, penyambung cawangan boleh digunakan untuk pensuisan beban.

2. Kotak Cawangan Jenis Eropah

• Ciri-ciri: Menggunakan sesendal suapan sebagai palang bas, bukaan pintu dua sisi, susunan kabel yang jelas.
• Kaedah Sambungan: Biasanya menggunakan penyambung kabel tetap bolt 630A.
• Kelebihan: Penghalaan kabel adalah jelas dan tidak memerlukan rentang besar tiga kabel teras.

3. Kotak Cawangan Jenis Alat Suis (Jenis Rangkaian Cincin)

• Ciri-ciri: Suis pemutus beban SF6 terbina dalam atau pemutus litar, dengan kapasiti pecah.
• Fungsi: Membenarkan pensuisan litar, mendayakan bekalan kuasa rangkaian gelang, atau mengasingkan bahagian untuk penyelenggaraan.
• Kelebihan: Menggabungkan beberapa fungsi unit utama gelang pada kos yang lebih rendah; mewakili laluan naik taraf daripada kotak cawangan tradisional ke arah grid pintar.

Nota Pemilihan: Produk berkualiti tinggi arus perdana menggunakan getah silikon sebagai bahan utama untuk penyambung kabel, menawarkan pengedap penebat yang jauh lebih unggul dan rintangan penuaan berbanding bahan pengecutan haba awal atau EPDM.

Garis Panduan Pemilihan:

1. Faktor Persekitaran: Jika kotak cawangan kabel perlu dipasang di kawasan yang terdedah kepada banjir atau kawasan rendah, struktur perlindungan kemasukan air yang tertutup sepenuhnya dengan tahap perlindungan IP67 atau lebih tinggi (seperti jenis terkubur) harus dipilih.

2. Keperluan Penyelenggaraan: Untuk situasi yang memerlukan kekompakan melampau dan tiada penyelenggaraan, kami mengesyorkan menggunakan kotak cawangan kabel plug-in Amerika; Walau bagaimanapun, untuk tiga teras, kabel keratan rentas besar dengan keperluan tinggi untuk kejelasan pendawaian, kami mengesyorkan menggunakan kotak cawangan kabel gaya Eropah.

3. Kefungsian Rangkaian: Untuk senario aplikasi rangkaian cincin yang memerlukan pengasingan kerosakan, kotak pengedaran jenis peralatan suis mesti dipilih.

Paparan nombor pesanan:

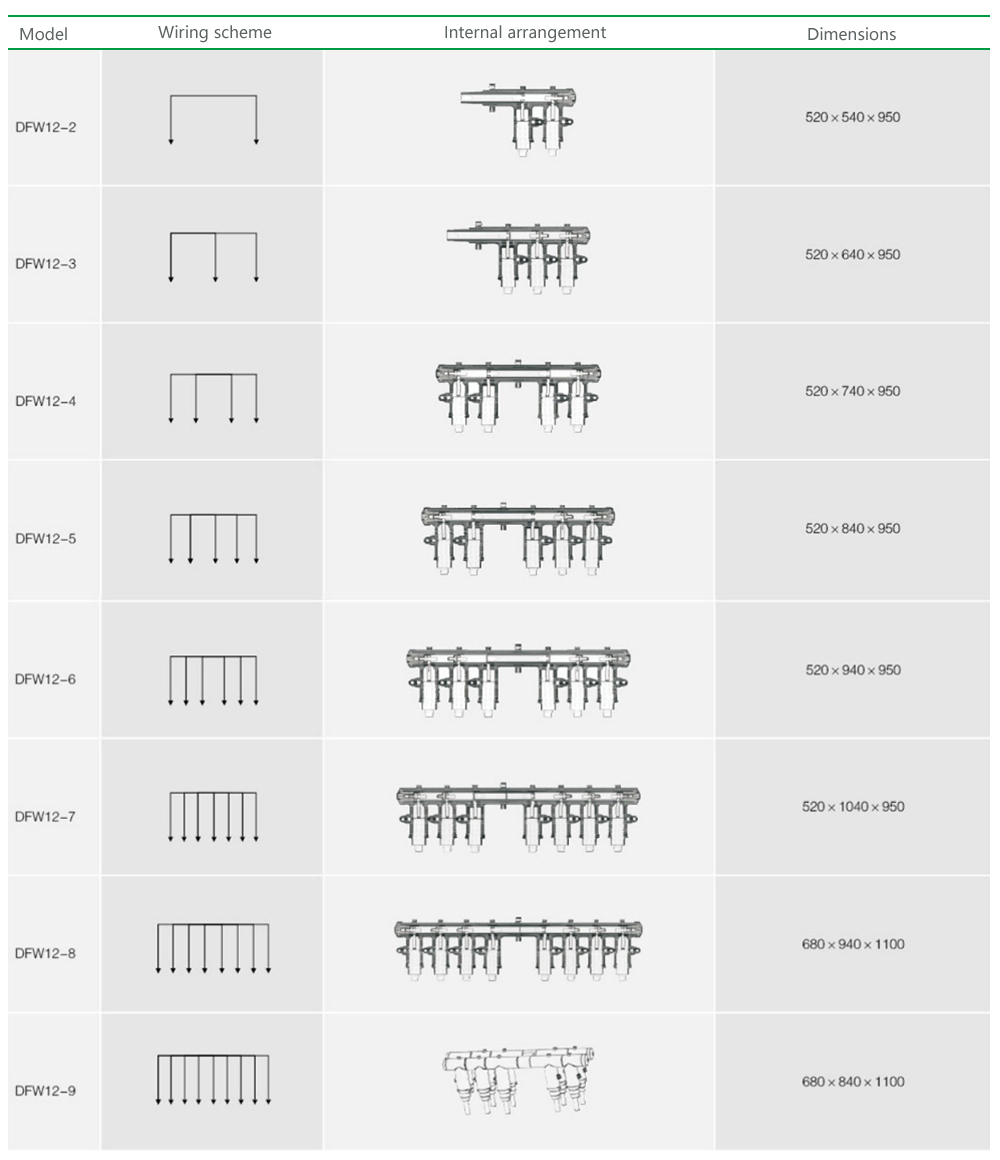

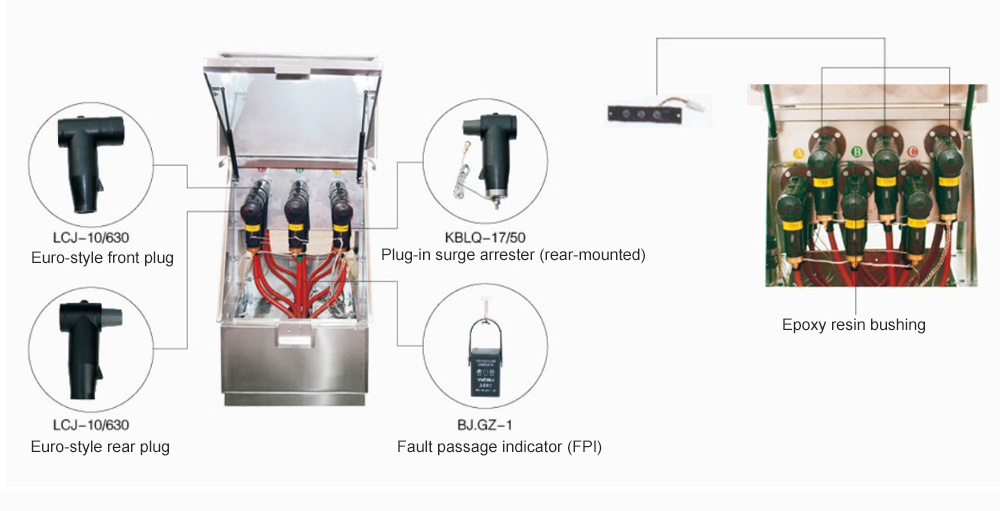

Gambar rajah pengedaran dalaman kotak simpang kabel Eropah 12 kv

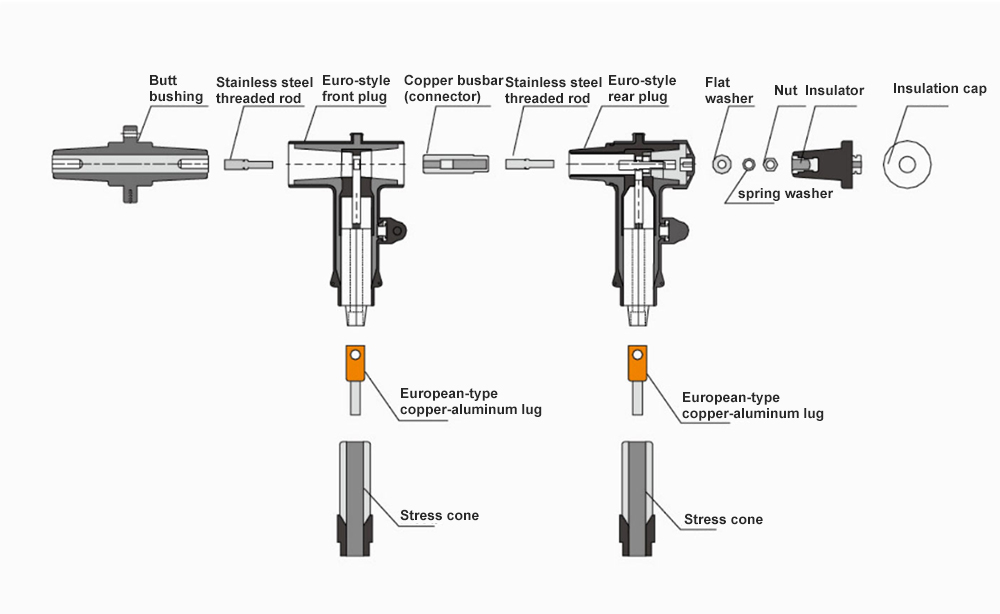

Gambar rajah skema sambungan kotak simpang kabel Eropah 12kv:

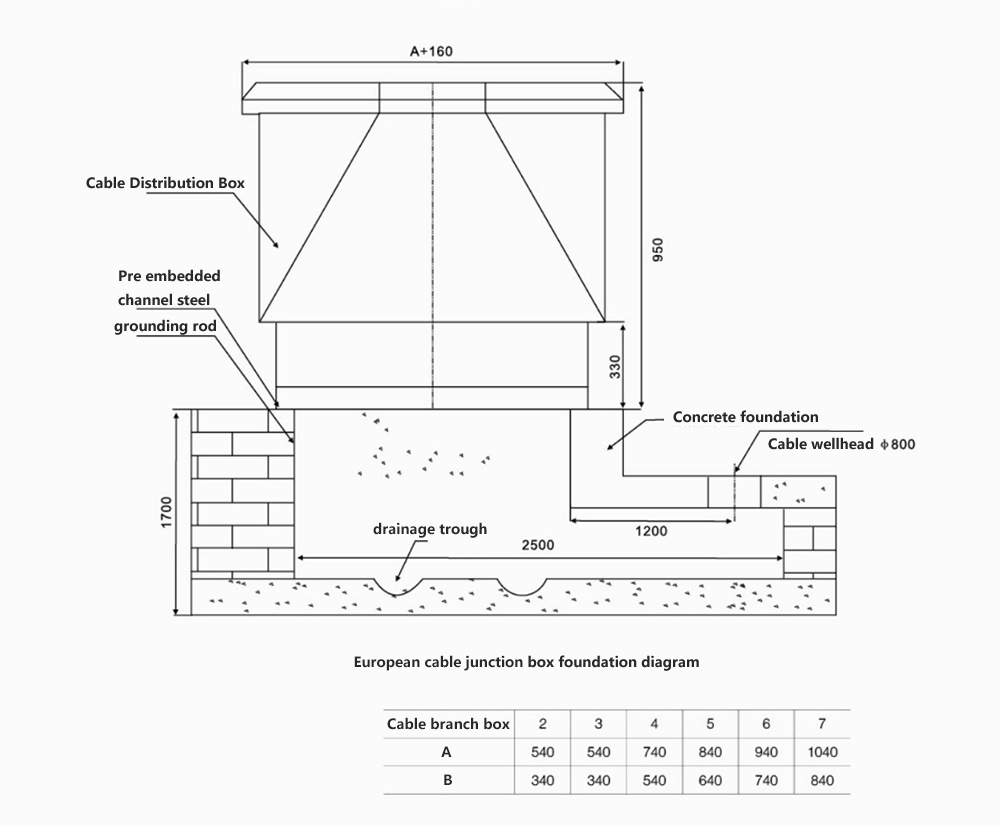

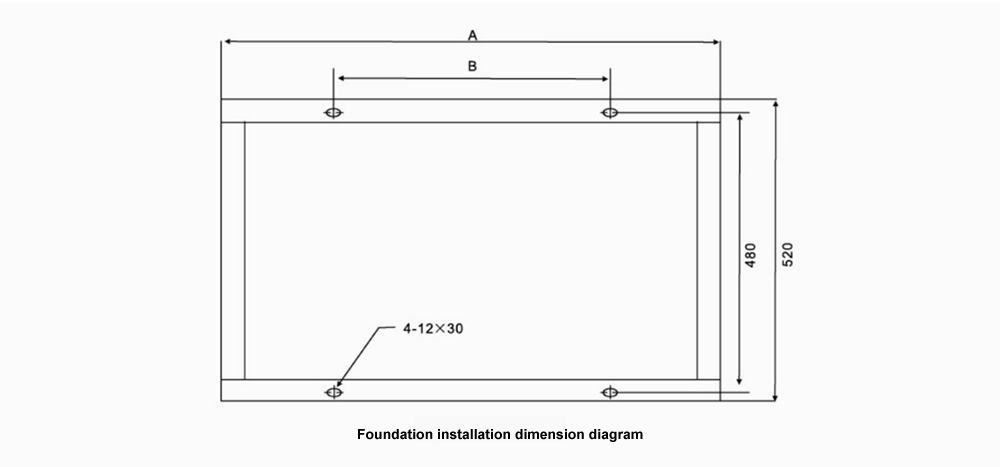

Gambar rajah asas kotak simpang kabel Eropah 12KV

Kilang Kami

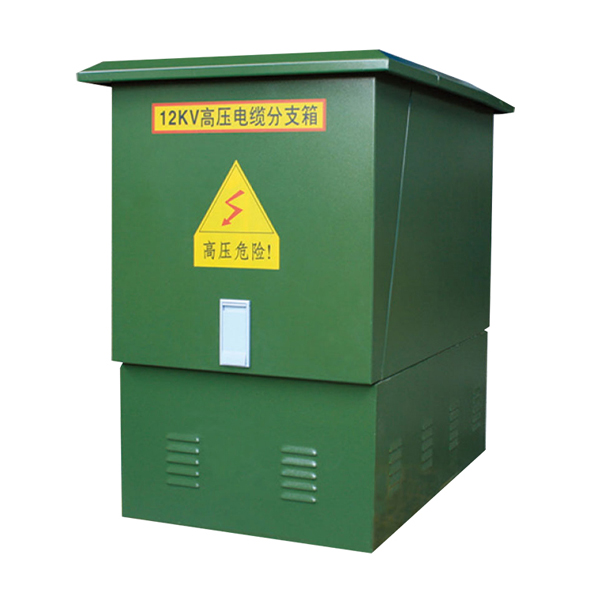

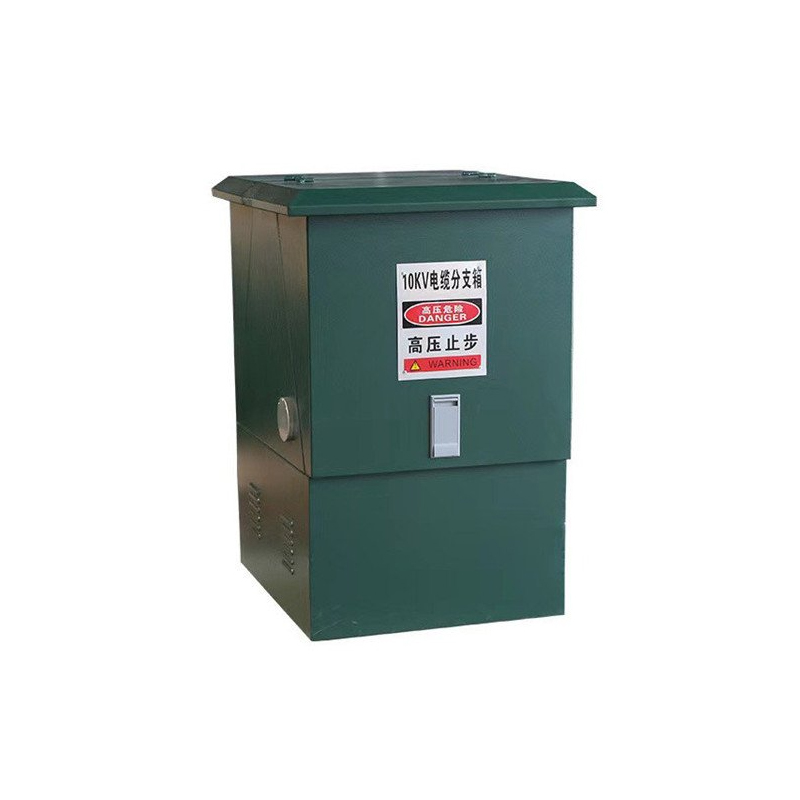

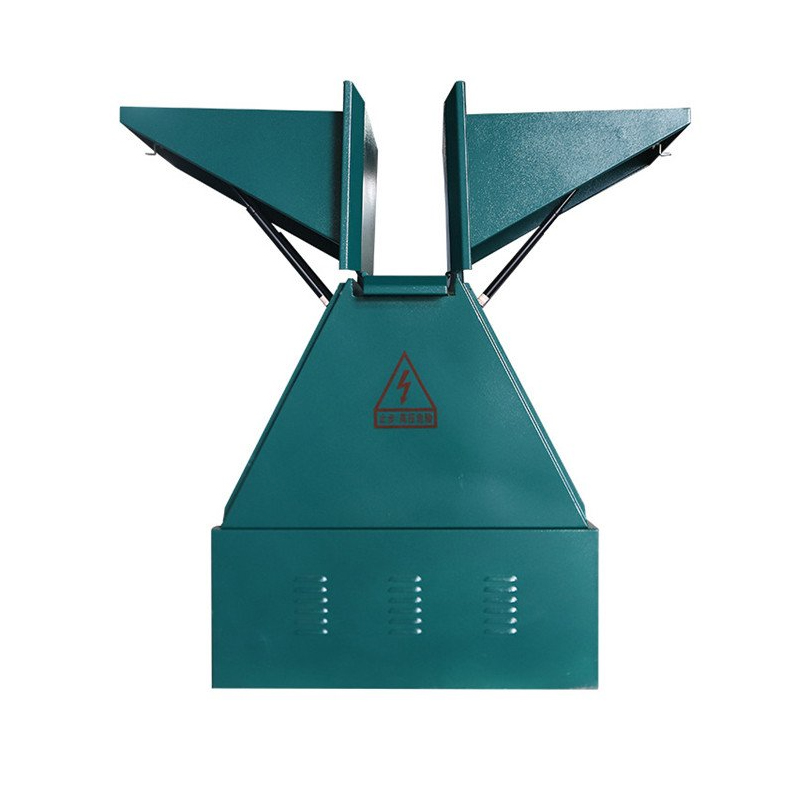

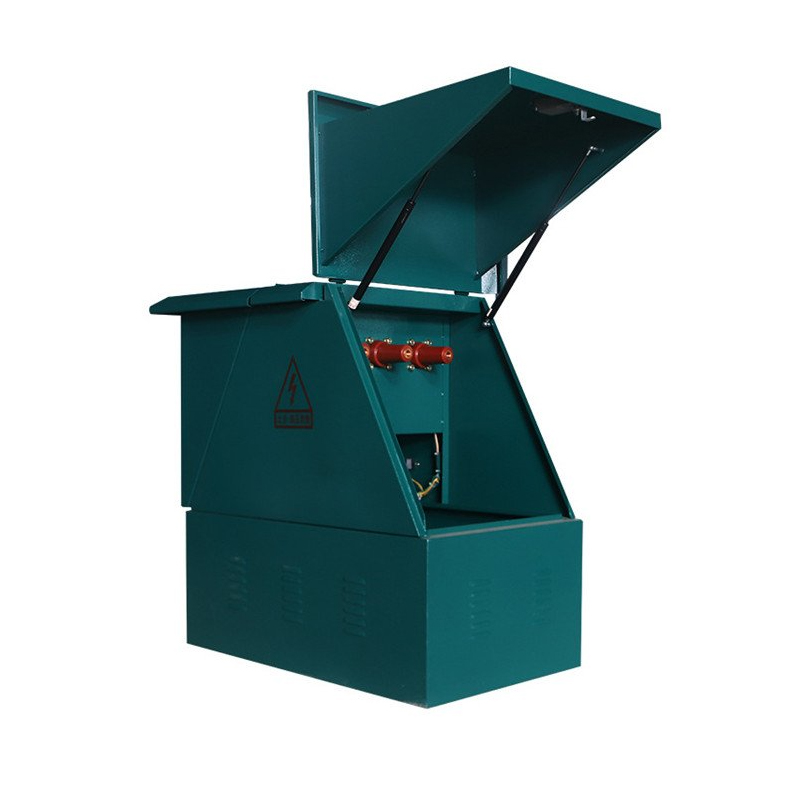

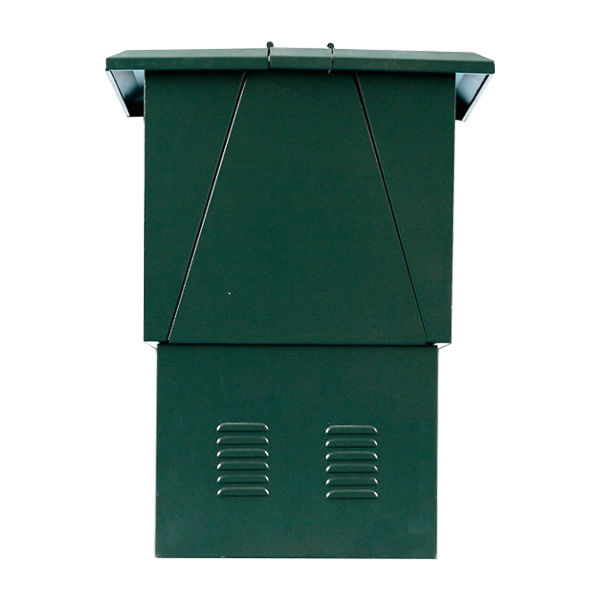

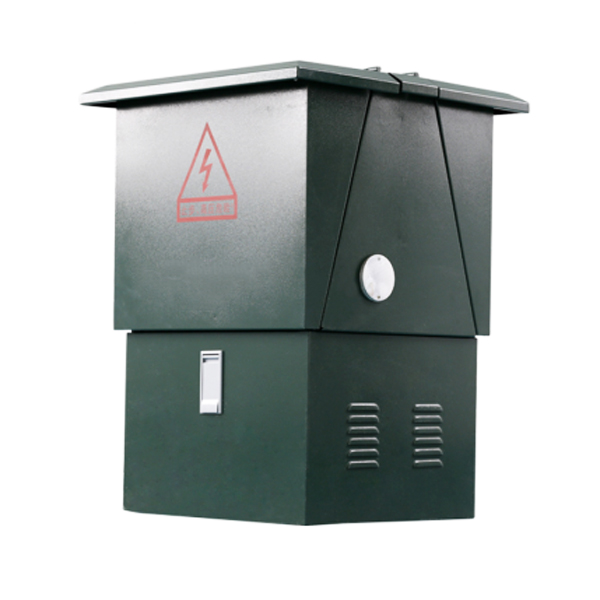

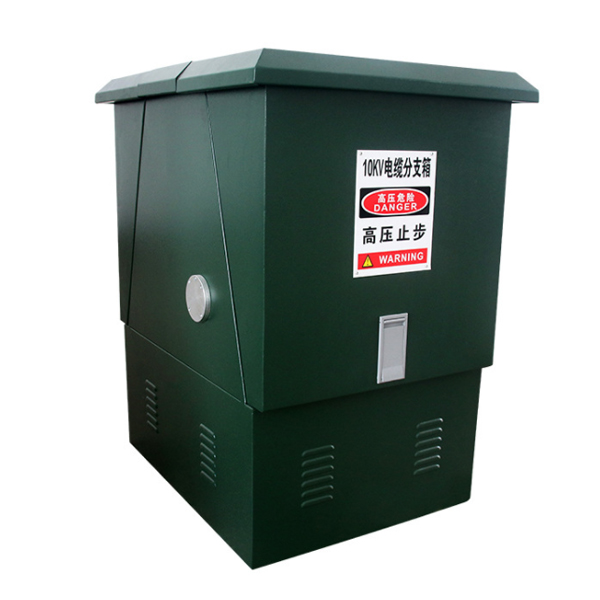

Pertunjukan produk：
