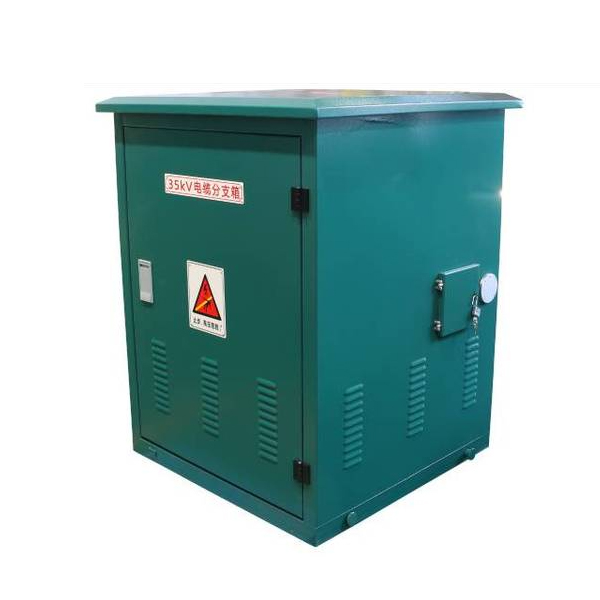

Alat Suis Pengagihan Kabel Kotak Bersama Elektrik 33KV

Cotenele ialah salah satu pengeluar peralatan elektrik yang terkenal di China, Alat Suis Pengagihan Kabel Kotak Bersama Elektrik 33KV kami ialah peranti pengagihan kuasa luaran atau dalaman yang digunakan secara meluas dalam rangkaian penghantaran dan pengedaran 33kV. Fungsi utamanya ialah untuk membolehkan percabangan, pemindahan dan penggabungan tenaga elektrik dalam talian kabel, serta (dalam model tertentu) pembahagian dan kawalan talian.Dalam sistem kuasa voltan tinggi, ia berfungsi sebagai titik nod untuk talian kabel, mengagihkan kuasa masuk dari satu talian utama kepada berbilang talian keluar, dengan itu memanjangkan radius bekalan kuasa, mengurangkan kebolehpercayaan dan kebolehpercayaan projek keseluruhan.

Parameter teknikal utama

Prinsip kerja produk

Prinsip operasi Alat Suis Pengagihan Kabel Kotak Bersama Elektrik 33KV adalah berdasarkan tindakan pembahagian semasa litar selari.

1. Input kuasa: Kabel voltan tinggi memperkenalkan tenaga elektrik melalui aksesori masuk dan membekalkan terminal masuk bar bas (bar tembaga) atau suis SF6 di dalam kotak.

2. Pengumpulan busbar: Tenaga elektrik dikumpul pada busbar tiga fasa di dalam kotak.

3. Output cawangan: Berbilang kabel keluar serentak disambungkan ke bar bas fasa yang sama melalui kelengkapan kabel (jenis asas), atau dibawa keluar dari bahagian keluar suis (jenis suis).

4. Perlindungan dan pemantauan: Semasa operasi, penangkap kilat menekan lebihan voltan dalam masa nyata; Penunjuk voltan dan penunjuk kerosakan (pilihan) digunakan untuk memantau status litar. Jika dilengkapi dengan suis pengasingan beban, litar boleh diputuskan semasa penyelenggaraan, membentuk titik pengasingan yang jelas.

Skop kerja Alat Suis Pengagihan Kabel Kotak Bersama Elektrik 33KV

Tahap voltan 33kV menentukan bahawa peralatan ini digunakan terutamanya dalam sistem pengagihan kuasa besar:

• Rangkaian Pengagihan Teras Bandar: Sebagai tambahan kepada kotak utama cincin 33kV, Kotak Bersama Elektrik 33KV biasanya digunakan sebagai nod rangkaian pengedaran kabel di jalan-jalan yang sibuk dan pusat komersial, mengurangkan pendudukan tanah.
• Perusahaan Perindustrian dan Perlombongan: Di beberapa kilang besar, pengguna juga boleh mengagihkan kuasa dari pencawang utama 33kV ke pencawang di setiap bengkel melalui kotak cawangan kabel 33kV.
• Loji Tenaga Boleh Diperbaharui:

1. Kuasa Angin: Dalam loji kuasa angin, Kotak Bersama Elektrik 33KV digunakan untuk menyambungkan talian pengumpulan pelbagai turbin angin.
2. PV Solar: Dalam loji kuasa fotovoltaik yang besar, kotak cawangan kabel voltan sederhana digunakan untuk menyambungkan pengubah jenis kotak 33kV dan garisan di antara mereka, dan untuk menyambung ke pencawang injak.

• Pengangkutan dan Infrastruktur: Kotak cawangan kabel 33kV juga digunakan sebagai titik pemindahan dan pengedaran perantaraan untuk talian kabel jarak jauh dalam sistem kuasa untuk pembinaan infrastruktur seperti lebuh raya, terowong dan lapangan terbang.

Langkah Berjaga-jaga Penggunaan untuk Kotak Bersama  Elektrik 33KV

1. Kebolehsuaian Alam Sekitar:

• Pada ketinggian melebihi 1000 meter, pertimbangkan pengurangan kekuatan penebat luaran; nyatakan reka bentuk jenis dataran tinggi kepada pengilang.
• Dalam semburan garam tinggi atau kawasan kelembapan tinggi, penutup Alat Suis Pengagihan Kabel Kotak Bersama Elektrik 33KV hendaklah diperbuat daripada bahan keluli tahan karat 316L, dan salutan kepungan hendaklah dipertingkatkan dengan langkah anti-karat.

2. Kalis Air dan Pencegahan Perendaman: Walaupun kotak cawangan kabel ini mempunyai tahap perlindungan yang tinggi, jika terdapat pengumpulan air dalam parit kabel atau lubang asas, ia boleh menyebabkan aksesori kabel direndam dalam air untuk masa yang lama, yang boleh menyebabkan kerosakan. Oleh itu, adalah perlu untuk memastikan saliran lancar.

3. Cegah Salah Operasi: Untuk Alat Suis Pengagihan Kabel Kotak Bersama Elektrik 33KV dengan suis pengasingan beban, adalah perlu untuk mengesahkan status semasa litar sebelum beroperasi. sila tidak membuka atau menutup pemisah apabila dihidupkan melainkan suis dinilai untuk memutuskan beban.

4. Keperluan Pembumian: Kepungan Alat Suis Pengagihan Kabel Kotak Bersama Elektrik 33KV  mesti dibumikan dengan pasti, dan sambungan wayar pembumian lapisan perisai kabel mestilah betul dan diseragamkan, iaitu untuk memastikan keselamatan kakitangan.

5. Pencegahan Kelembapan: Untuk Alat Suis Pengagihan Kabel Kotak Bersama Elektrik 33KV berpenebat udara  (bar tembaga terdedah), peranti pemanasan dan penyahlembapan mesti dipasang untuk mengelakkan ranjatan atau litar pintas yang disebabkan oleh pemeluwapan.

Bagaimana untuk Memilih Alat Suis Pengagihan Kabel yang Tepat?

Sila sahkan parameter dan konfigurasi teknikal utama berikut apabila  memilih:

1. Voltan Terkadar : Voltan terkadar Alat Suis Pengagihan Kabel mesti sepadan dengan voltan nominal sistem 33KV/35kV ( Voltan maksimum ialah 40.5kV)

2. Arus Dinilai: Arus undian bar bas utama bagi Alat Suis Pengagihan Kabel 33kV biasanya 630A, tetapi kita masih harus memilih arus yang sesuai berdasarkan arus beban sebenar. Jika memerlukan arus yang lebih tinggi, sila berkomunikasi dengan pengilang terlebih dahulu dan menyesuaikan produk mengikut keperluan anda.

3. Bilangan Litar: Tentukan konfigurasi talian yang diperlukan, seperti satu input dan berapa banyak baris output atau berapa banyak input dan berapa banyak baris output.

4. Suis Diperlukan atau Tidak:

• Untuk cawangan kabel tulen dengan kekerapan operasi yang rendah: pilih kotak cawangan kabel asas.
• Untuk pengasingan kerosakan, bekalan kuasa rangkaian gelang, atau penyelenggaraan titik pengasingan: pilih kotak cawangan kabel jenis suis pengasingan beban.

5. Kaedah penebat: t disyorkan untuk menggunakan kotak cawangan kabel gaya Eropah yang terlindung sepenuhnya dan tertutup sepenuhnya (menggunakan getah silikon pasang siap atau penyambung EPDM) untuk memastikan keselamatan yang tinggi dan sesuai untuk kegunaan luar.

6. Bahan cangkerang: Biasanya disyorkan untuk menggunakan cengkerang kotak cawangan kabel keluli tahan karat untuk kegunaan luar. Untuk kawasan yang sangat menghakis, perlu memilih cangkerang keluli tahan karat 316.

7. Fungsi tambahan: Tentukan sama ada perlindungan penangkap kilat, penunjuk kerosakan atau pemantauan pintar (antara muka DTU/FTU) diperlukan untuk automasi pengedaran.

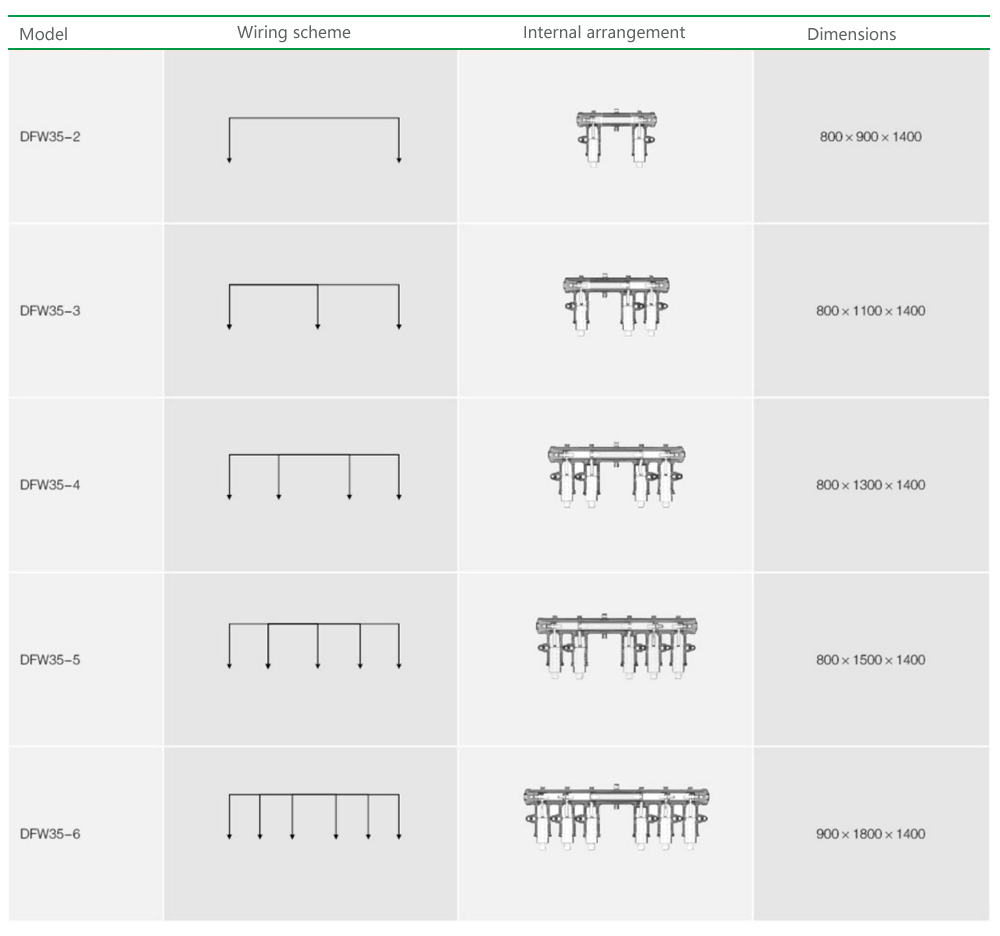

Rajah Nombor Pesanan:

Bengkel Pengeluaran

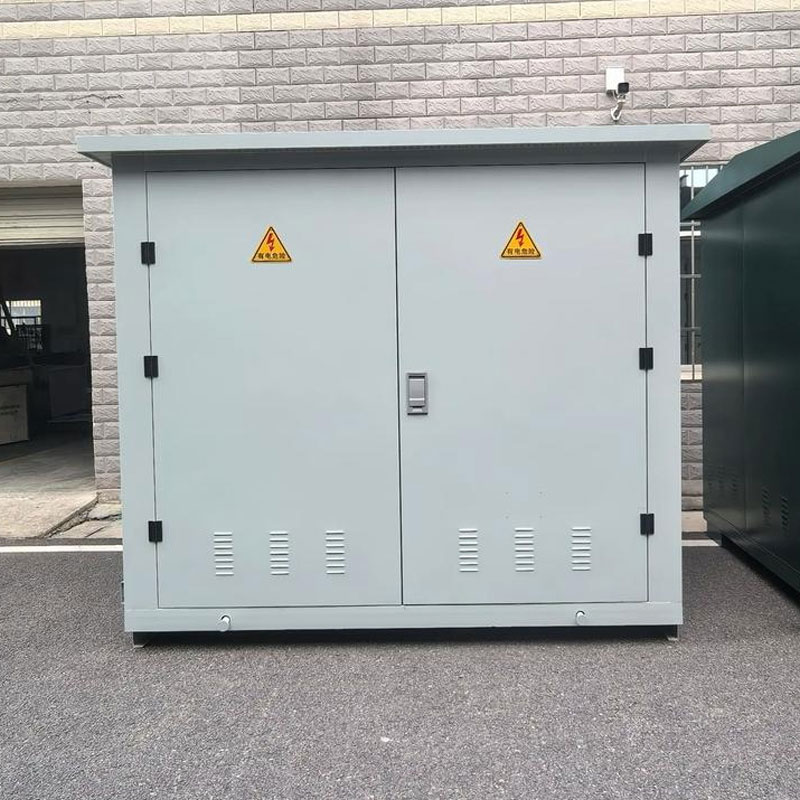

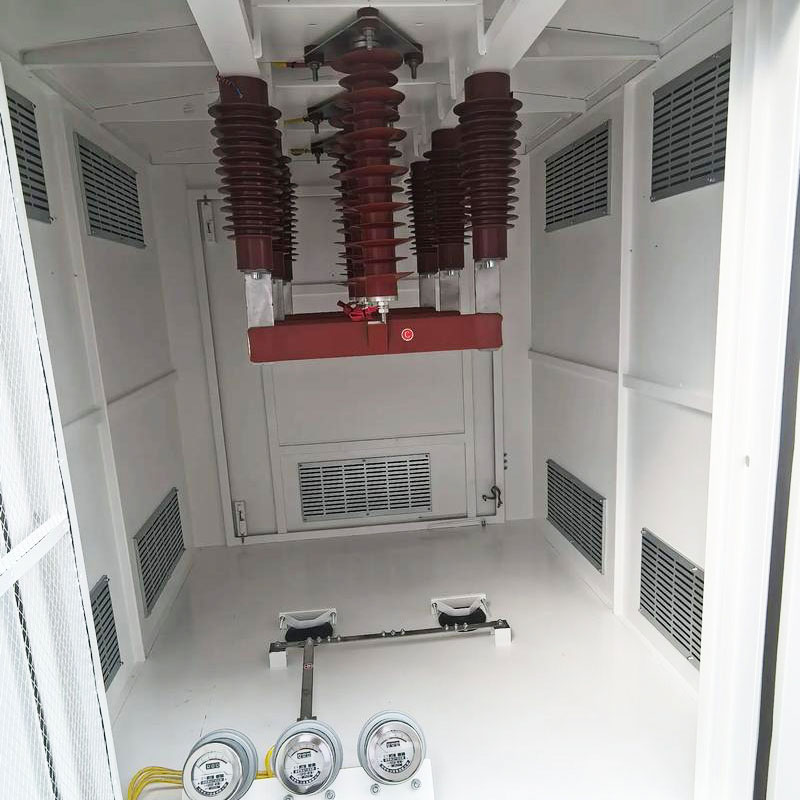

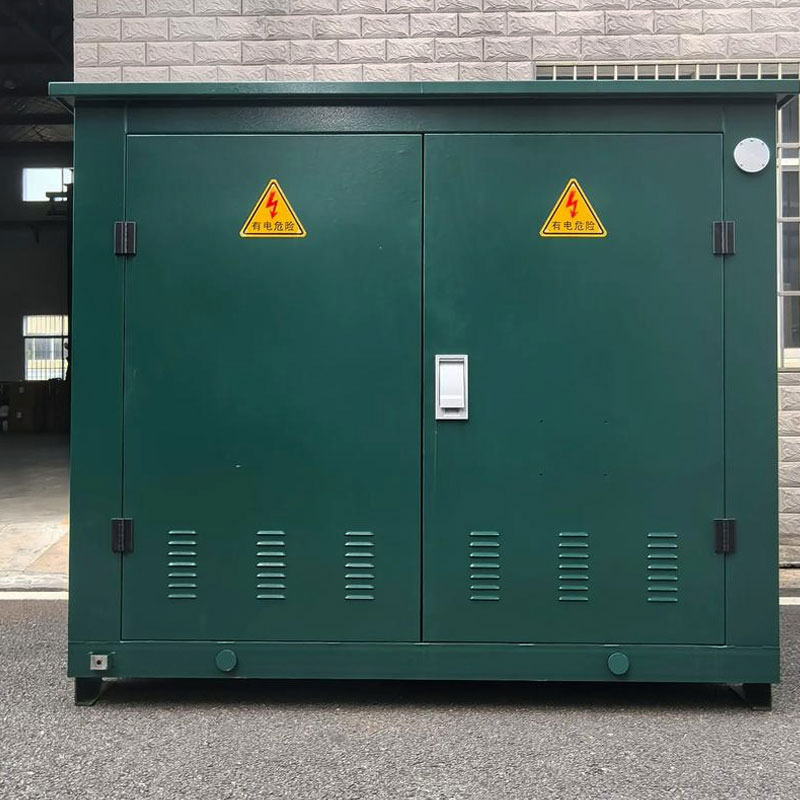

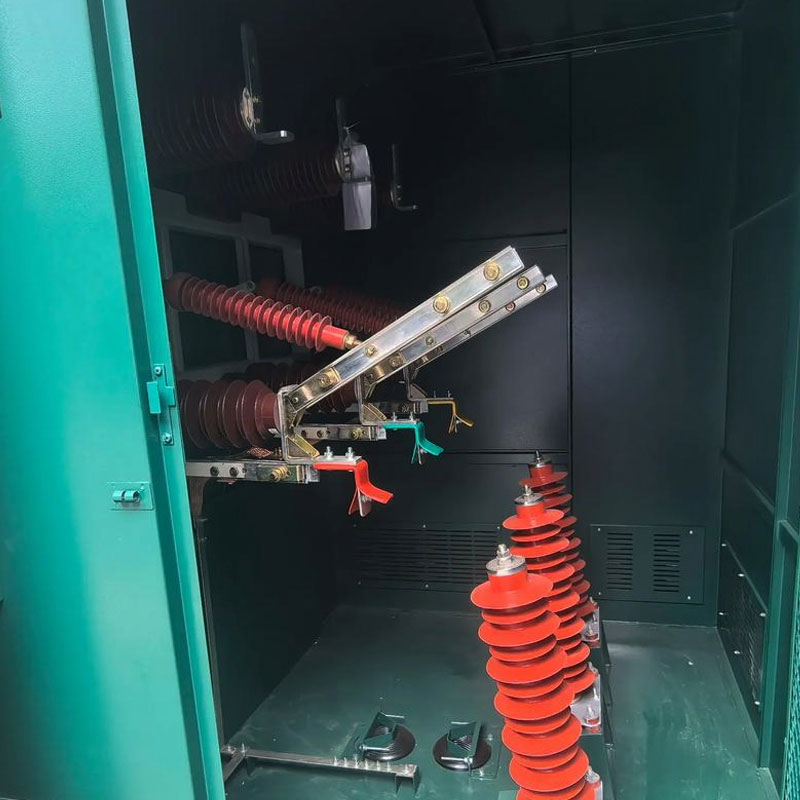

Produk menunjukkan
