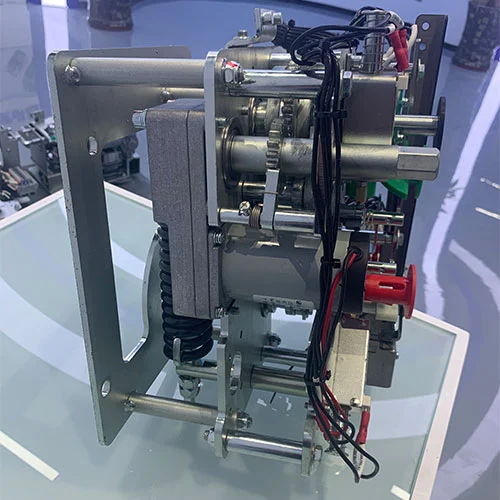

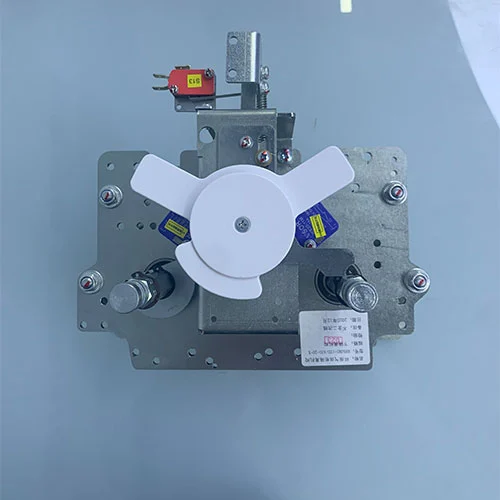

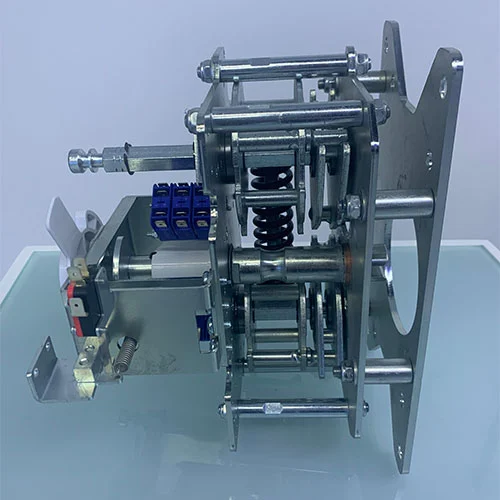

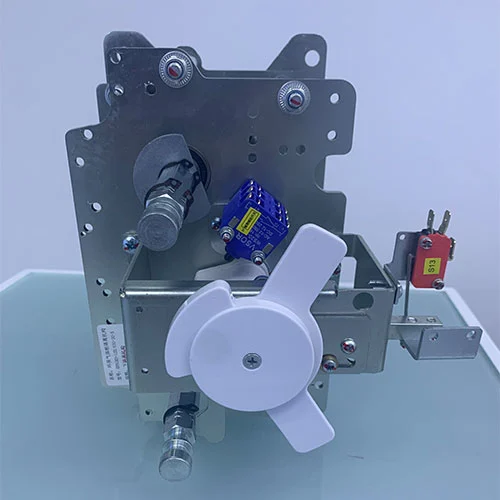

Pemutus VCB Voltan Sederhana 11KV dengan Mekanisme Pengasingan

Fungsi penting suis voltan sederhana dalam sistem pengagihan kuasa moden ialah perlindungan, kawalan dan pengasingan litar elektrik. Orang ramai semakin menumpukan perhatian kepada perlindungan alam sekitar sekarang, jadi "gear suis mesra alam" menyesuaikan medium penebat bersih seperti udara bersih, vakum atau campuran gas berasaskan fluoronitril dan bukannya SF₆ tradisional sebagai medium penebat. Pemutus VCB Voltan Sederhana 11KV Dengan Mekanisme Pengasingan ialah komponen utama alat suis alam sekitar ini.

Apakah tujuan produk ini?

Ia adalah komponen teras panel yang bertanggungjawab untuk melaksanakan arahan penting untuk membuka (trip) dan menutup pemutus litar dan sesentuh pemutus. Ketepatan, kelajuan dan kebolehpercayaan mekanisme ini secara langsung memberi kesan kepada keselamatan rangkaian elektrik dan kesinambungan bekalan kuasa. Seperti yang dibuktikan oleh tinjauan industri, mekanisme pengendalian adalah subsistem yang paling kritikal, dengan majoriti kerosakan dan kegagalan pemutus litar dikesan kembali kepadanya, menjadikan reka bentuk dan keadaannya diutamakan.

Spesifikasi Utama

Model dan makna

Apakah tujuan mekanisme operasi?

Mekanisme pengendalian ialah komponen bersepadu kritikal bagi alat suis voltan sederhana. Ia menyimpan dan membebaskan tenaga mekanikal untuk menggerakkan sesentuh pembawa arus utama antara kedudukan TERBUKA dan TERTUTUP dengan pantas. Bertindak sebagai perantara, ia menukar isyarat kawalan tenaga rendah (butang tekan manual atau geganti elektrik) kepada tindakan daya tinggi yang diperlukan untuk mengendalikan sesentuh dengan pasti, memastikan gangguan dan sambungan litar selamat.

Komponen Utama

1.Medium Penyimpanan Tenaga

Dikendali spring (paling biasa):

Digunakan dalam siri KDSVM-12, terutamanya dalam suis mesra alam

Motor memampatkan spring penutup, yang menutup sesentuh dan mengecas spring bukaan (trip).

Kelebihan:kebolehpercayaan yang tinggi, reka bentuk yang ringkas, mesra penyelenggaraan

Pneumatik:Menggunakan udara termampat

hidraulik:Menggunakan minyak atau gas bertekanan

Magnetik:Menggunakan solenoid atau elektromagnet

2. Litar Penggerak

Komponen yang mencetuskan pelepasan tenaga, termasuk:

Gegelung penutup/tersandung (elektromagnet)

Selak

Butang manual

3. Sistem saling mengunci

Ciri keselamatan untuk mengelakkan operasi yang salah atau tidak selamat

Contoh:mengelakkan penutupan pada kerosakan atau menutup pemutus di bawah beban

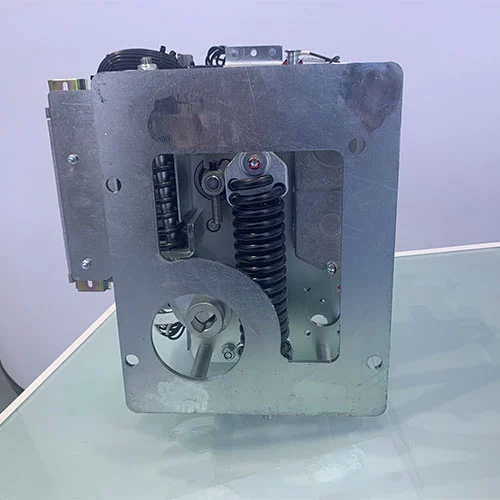

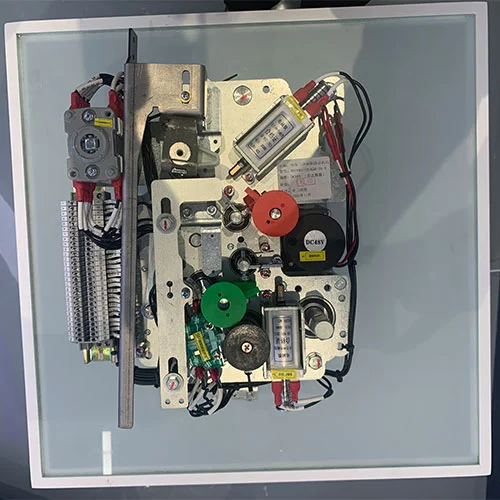

Mekanisme RHSVM3-12 yang diterangkan ialah contoh klasik mekanisme kendalian spring moden yang boleh dipercayai. Ia mempunyai motor untuk pengecasan spring automatik, spring berasingan untuk tindakan menutup dan membuka (dengan reka bentuk pautan lebih pusat yang bijak untuk menutup), dan gegelung elektrik bersepadu untuk operasi jauh, mencapai hayat mekanikal melebihi 10, 000 operasi.

Cotenele memastikan bahawa Pemutus VCB Voltan Sederhana 11KV Dengan Mekanisme Pengasingan diuji kilang dan disahkan secara pilihan oleh pihak ketiga, menjamin kebolehpercayaan dalam persekitaran yang mencabar.

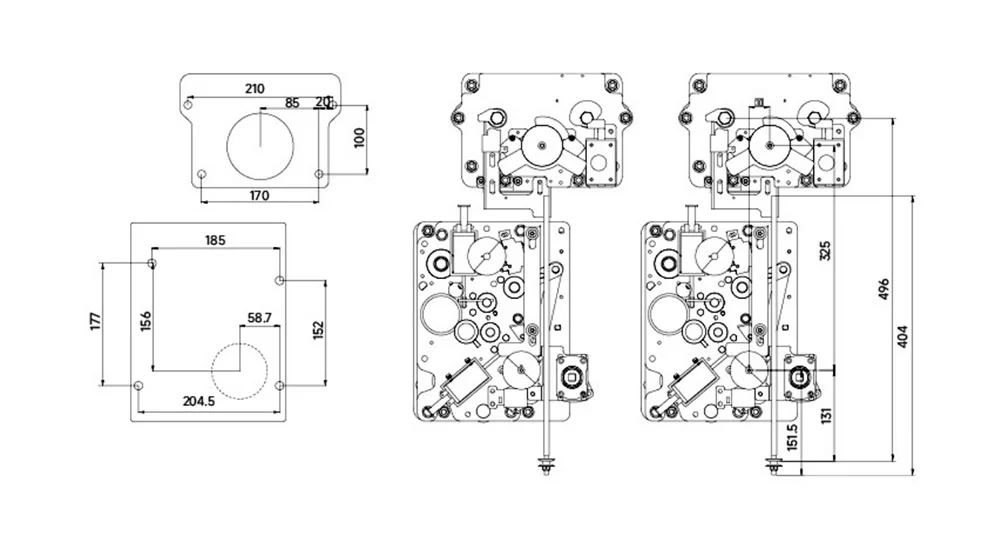

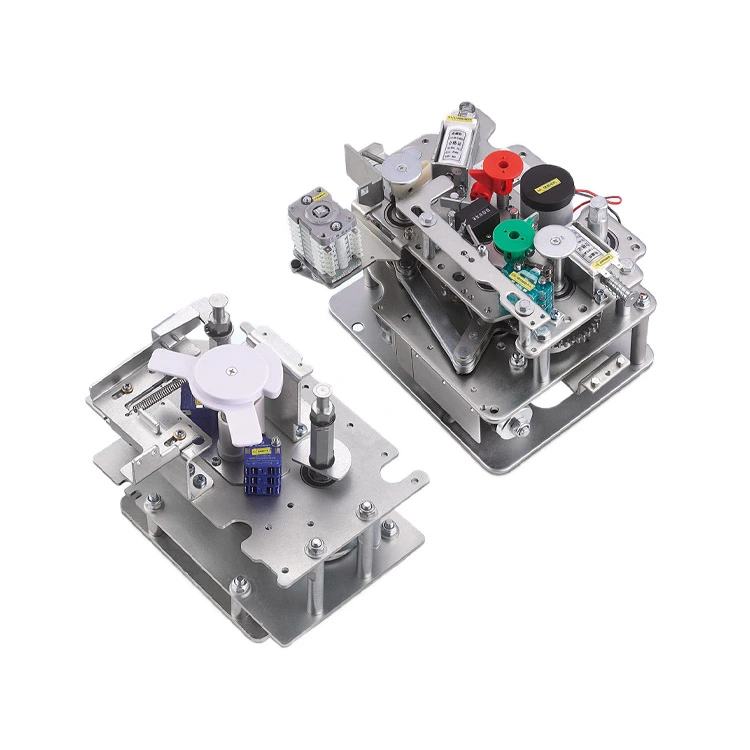

Rupa dan Dimensi

Skop Permohonan

Mekanisme pengendalian ialah komponen utama untuk pelbagai peralatan pensuisan dan perlindungan elektrik seperti unit dan panel utama gelang voltan sederhana. Aplikasi utama mereka termasuk di bawah:

Pemutus Litar Voltan Sederhana:Ini ialah peralatan elektrik utama mereka, terutamanya dalam julat 12kV hingga 40.5kV yang biasa digunakan dalam sistem pengagihan kuasa. Ia penting dalam penebat udara (AIS), penebat gas (GIS) dan alat suis penebat gas mesra alam terkini untuk perlindungan litar utama terhadap beban lampau dan litar pintas.

Mencabut suis dan suis pembumian:Mekanisme pengendalian seperti RHSVM3-12 boleh digunakan bersama dengan mekanisme memutuskan sambungan. Mereka menyediakan pemacu untuk operasi yang perlahan dan berhati-hati untuk memutuskan sambungan dan suis pembumian.

Aplikasi Utama Termasuk:

♦ Pencawang Elektrik:Kedua-dua stesen pengedaran primer dan pengubah sekunder.

♦Sistem Kuasa Perindustrian:Untuk melindungi kilang pembuatan, pusat data, dan kemudahan komersial yang besar.

♦Loji Tenaga Boleh Diperbaharui:Di pencawang ladang angin dan suria untuk sambungan dan perlindungan.

♦Infrastruktur:Untuk bekalan kuasa tarikan rel, rangkaian kuasa lapangan terbang dan sistem kuasa kritikal hospital.

Pemutus VCB Voltan Sederhana 11KV Dengan Mekanisme Pengasingan digunakan untuk alat suis mesra alam, mekanisme ini bebas daripada sistem hidraulik atau pneumatik luaran, boleh mengekalkan keteguhan dan kebolehpercayaan merentasi julat suhu. Mekanisme ini mematuhi piawaian GB1984 dan IEC 62271-100, Ini boleh memastikan operasi yang selamat dan boleh dipercayai dalam sistem pengagihan kuasa.

Manual Operasi Untuk Mekanisme Operasi

1.Penyimpanan Tenaga:

Selepas mekanisme dipasang dan diikat, pasangkan pemegang khusus pada aci operasi yang terletak di sebelah kanan bawah. Putarnya mengikut arah jam sehingga anda mendengar bunyi klik padat—ini bermakna spring telah dicas sepenuhnya dan penunjuk telah mengaktifkan suis had. Untuk operasi motor, gunakan kuasa sahaja. Unit akan mengecas spring secara automatik dan kemudian terputus, menahan tenaga sedia untuk arahan penutupan. (Pastikan pendawaian kawalan anda betul untuk mod ini).

2. Menutup Pemutus Litar:

Untuk penutupan manual, hanya tekan butang hijau. Ini membebaskan tenaga yang disimpan untuk menutup kenalan utama. Jika anda menggunakan kawalan elektrik, berikan tenaga pada gegelung penutup. Tindakan pantasnya melepaskan spring untuk melakukan kerja dan mengecas spring pembukaan dengan segera. (Saling kunci terbina dalam akan menyekat satu lagi operasi tertutup, walaupun spring dicas semula selepas itu).

3. Membuka Pemutus Litar:

Untuk membuka manual, tekan butang merah. Ia melepaskan spring pembukaan untuk memisahkan kenalan utama. Untuk membukanya secara elektrik, kuasakan gegelung pembuka. Tindakan pantasnya melepaskan spring, membuka pemutus litar.

Manual PDF terperinci tersedia untuk dimuat turun.

Diuji oleh kilang, Pemutus VCB Voltan Sederhana 11KV kami dengan Mekanisme Pengasingan sesuai untuk projek kuasa, perindustrian dan sistem tenaga boleh diperbaharui di seluruh dunia.
