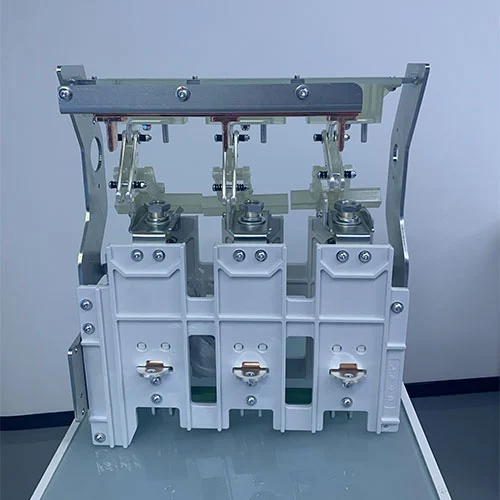

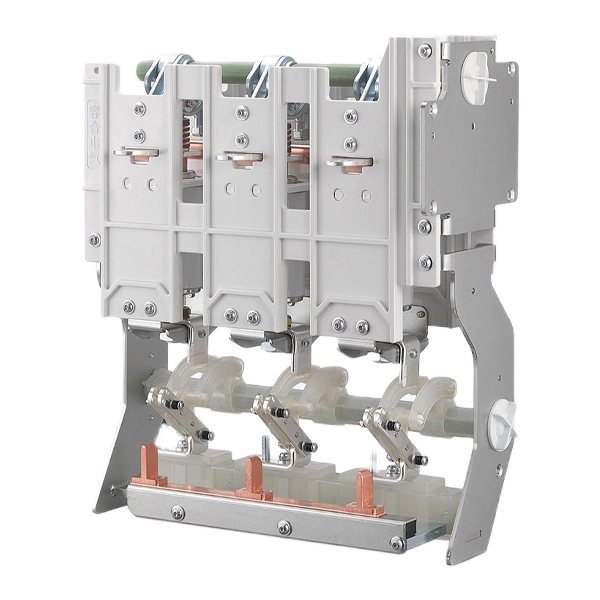

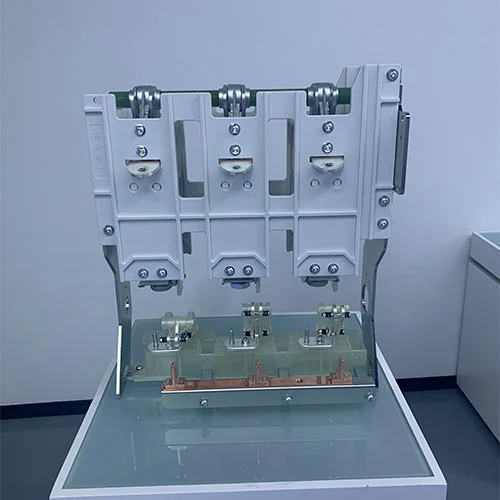

Suis Pengasing Pemutus Litar Vakum Panel MV 11KV

Kebolehpercayaan dan kemampanan adalah yang paling penting untuk unit utama gelang mesra alam voltan sederhana dan gear suis dalam sistem pengagihan kuasa moden. Kebanyakan kerosakan pemutus litar dikaitkan dengan mekanisme operasinya, ini menunjukkan kepentingan teguh dan kebolehpercayaan untuk mekanisme operasi. Tidak kira jenis manual atau tpye elektrik, Suis Pengasing Pemutus Litar Vakum Panel 11KV MV ini ialah "otot" yang memacu peranti pemecah. Pemutus litar vakum dan pemutus suis boleh memastikan perlindungan dan kawalan yang komprehensif dalam grid kuasa. Pemutus litar vakum bertindak sebagai automatik bertindak balas terhadap kerosakan, manakala pemutus suis berfungsi sebagai pusat pemeriksaan manual, yang gabungan boleh memastikan litar selamat untuk berfungsi. Kedua-dua komponen RMU mesra alam ini adalah kunci untuk mengekalkan infrastruktur elektrik yang berdaya tahan.

Model Produk

Pemutus Litar Vakum

Pemutus litar vakum (VCB) ialah komponen elektrik alat suis atau unit utama gelang dalam sistem pengagihan kuasa, yang mengganggu aliran arus menggunakan vakum sebagai medium pemadam arka. Pemutus litar vakum tidak seperti pemutus litar yang bergantung pada minyak atau gas (seperti SF₆), VCB menempatkan sesentuh tetap dan boleh alihnya dalam pencelah vakum yang tertutup.

Apabila kerosakan berlaku, sesentuh memisahkan dan mencipta arka elektrik. Disebabkan persekitaran sekeliling adalah vakum, tiada gas untuk mengion dan mengekalkan arka. Arka dipadamkan dengan cepat apabila wap logam daripada sesentuh terkondensasi, memulihkan kekuatan dielektrik hampir serta-merta. Proses ini sangat cekap, pantas dan mesra alam. VCB kebanyakannya digunakan dalam aplikasi voltan sederhana (3kV hingga 40.5kV), dan mempunyai kelebihan hayat yang panjang, penyelenggaraan yang rendah dan keupayaan untuk mengendalikan operasi pensuisan yang kerap.

Suis Pemutus

Pemutus suis ialah komponen teras dalam RMU mesra alam, yang menyediakan dua fungsi utama. Pertama, suis ini boleh membuat, membawa dan memutuskan arus beban biasa litar dengan selamat. Kedua, dalam kedudukan terbuka, suis pengasingan ini menyediakan tahap pengasingan tertentu, mewujudkan titik putus sambungan yang boleh dilihat dan selamat untuk penyelenggaraan atau penyelesaian masalah.

Walaupun ia boleh mengendalikan arus operasi biasa, pemutus suis tidak direka bentuk untuk mengganggu arus kerosakan tinggi (seperti litar pintas). Ia mesti dapat menahan arus tinggi ini untuk tempoh yang singkat tetapi bergantung pada fius hulu atau pemutus litar untuk benar-benar membersihkan kerosakan. Ia adalah penting untuk membahagikan kabel, menukar transformer, dan mengasingkan unit rangkaian gelang, dan boleh sama ada berpenebat udara atau berpenebat gas (SF₆atau SF₆-bebas) untuk jejak yang padat.

Perbezaan Utama Antara Pemutus Litar Vakum dan Pemutus Suis

Walaupun kedua-duanya menukar peranti, fungsi utama mereka adalah berbeza:

Parameter Teknikal Pemutus Litar Vakum Dengan Pemutus Suis

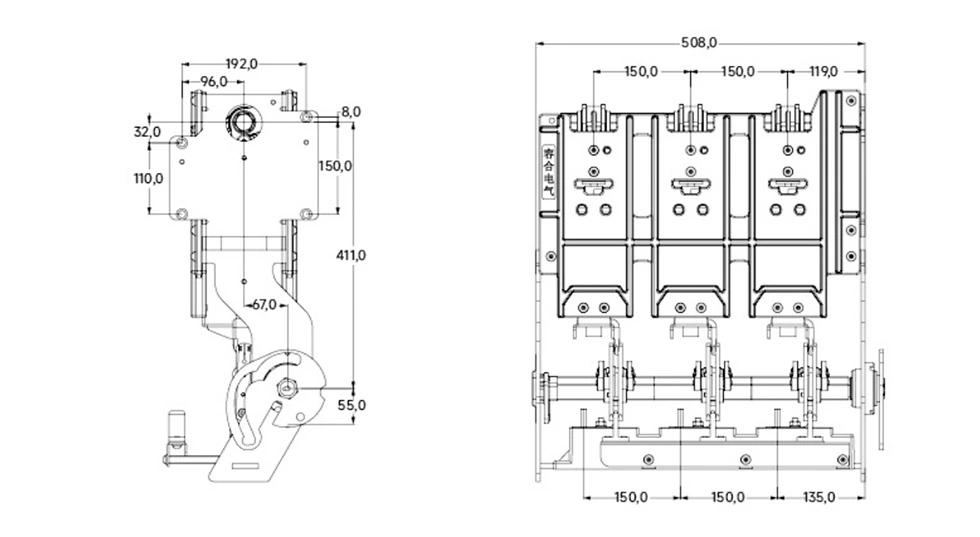

Rupa dan Dimensi

Soalan Lazim

1. Mengapakah vakum digunakan untuk memadamkan arka dalam VCB?

Vakum ialah medium pelindapkejutan arka yang sangat berkesan kerana hampir tiada zarah untuk terion. Apabila titik sentuhan pemutus litar vakum dipisahkan, arka akan dibentuk oleh wap logam. Dalam persekitaran vakum, wap ini akan terpeluwap semula dengan cepat ke permukaan sentuhan, mengionkan jurang sentuhan, dan menghalang arka daripada menyala semula. Proses ini boleh diselesaikan dalam masa milisaat.

2. Bolehkah pemutus suis digunakan sebagai peranti perlindungan kendiri?

Tidak. Pemutus suis ialah peranti pensuisan dan pengasing, bukan peranti perlindungan. Ia tidak boleh mengganggu arus litar pintas. Untuk perlindungan lengkap, ia mesti digunakan secara bersiri dengan peranti gangguan arus kerosakan, seperti set fius (membentuk gabungan suis fius) atau dengan pemutus litar.

3. Bagaimanakah Suis Pengasing Pemutus Litar Vakum Panel MV 11KV menjejaskan kawalan dan melindungi pemutus litar atau pemisah?

Mekanisme pengendalian pemutus litar vakum atau pemutus suis menyimpan dan membebaskan tenaga yang diperlukan untuk membuka dan menutup sesentuh pemutus. yang merupakan bahagian yang paling terdedah kepada kegagalan suis suis. Mekanisme pengendalian yang boleh dipercayai, seperti mekanisme kendalian spring yang diterangkan untuk RHV-12D/630-20, memastikan kelajuan dan daya buka dan tutup yang konsisten, yang sangat penting untuk mengganggu kerosakan dengan selamat dan mencapai hayat mekanikal yang panjang (lebih 10, 000 operasi).

4. Apakah kelebihan utama menggunakan VCB berbanding pemutus litar SF₆?

Kelebihan utama adalah mesra alam. Gas SF₆ ialah gas rumah hijau yang kuat yang tidak kondusif untuk perlindungan alam sekitar. VCB menggunakan vakum sebagai medium pemadam arka, yang tidak berbahaya kepada alam sekitar. Selain itu, VCB secara amnya memerlukan kurang penyelenggaraan dan mempunyai pembinaan yang lebih mudah, kerana ia tidak memerlukan sistem untuk menguruskan tekanan atau penguraian gas.

5. Dalam aplikasi biasa, bagaimanakah VCB dan pemutus suis berfungsi bersama?

Pertimbangkan skim pengagihan kuasa industri. VCB pada penyuap masuk melindungi keseluruhan pemasangan daripada kerosakan. Untuk motor besar tertentu, pemutus suis mungkin dipasang secara setempat. Di bawah keadaan biasa, pengendali menggunakan pemutus suis untuk memulakan dan menghentikan motor. Jika berlaku kerosakan pada suis voltan sederhana atau RMU mesra alam sistem pengagihan kuasa, VCB huluan akan tersandung untuk membersihkan kerosakan. Apabila kerosakan diselesaikan, pengendali boleh membuka pemutus suis tempatan dengan selamat untuk menyediakan titik pengasingan yang boleh dilihat sebelum melakukan penyelenggaraan pada peranti elektrik.

Tentang kami

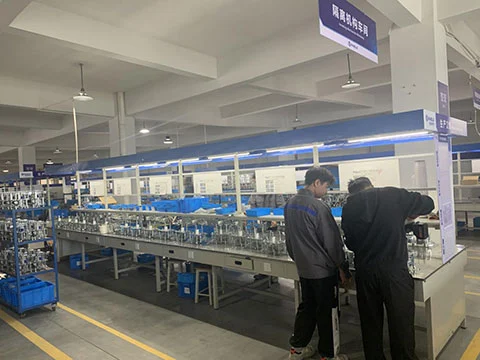

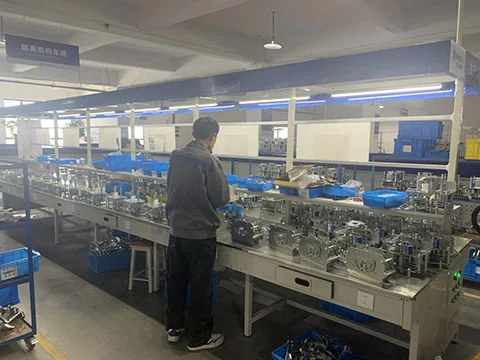

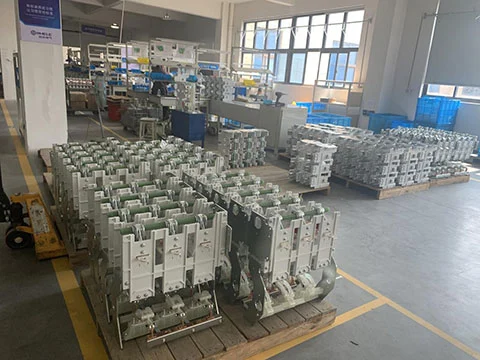

Cotenele International Trade (Wenzhou) Co., Ltd ialah pengilang suis China yang diperakui dengan lebih 30,000 m² kilang, sistem kualiti yang diperakui ISO, dan lebih 5 tahun pengalaman dalam pengeluaran perkakas suis MV. Pelanggan boleh membeli terus dari kilang untuk harga yang kompetitif, penyelesaian OEM/ODM, dan sokongan teknikal penuh untuk pemasangan dan penyelenggaraan.

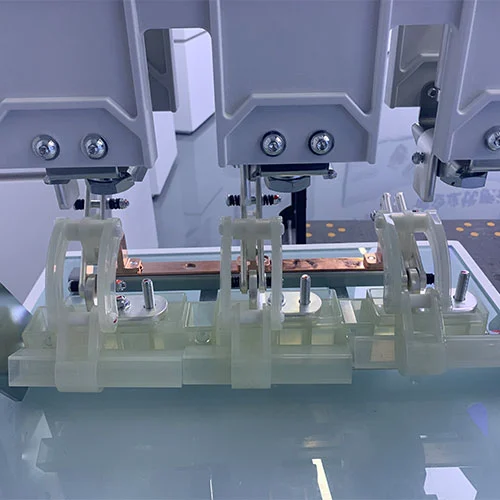

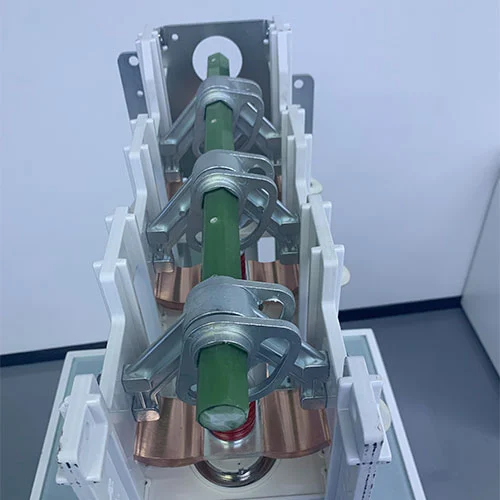

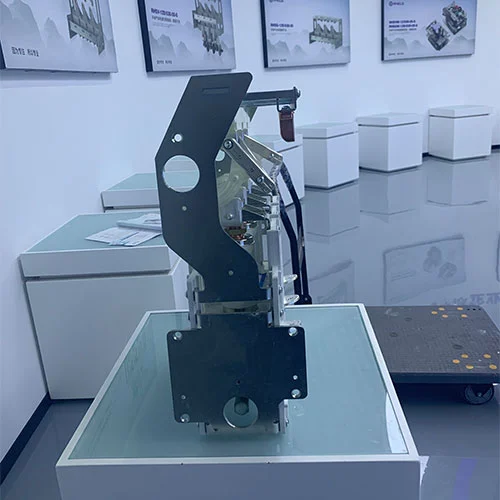

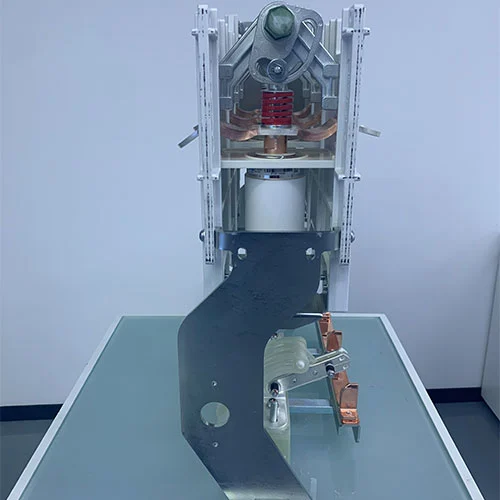

Paparan Produk
