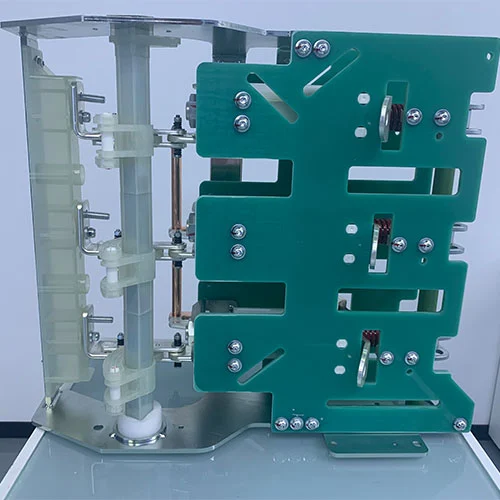

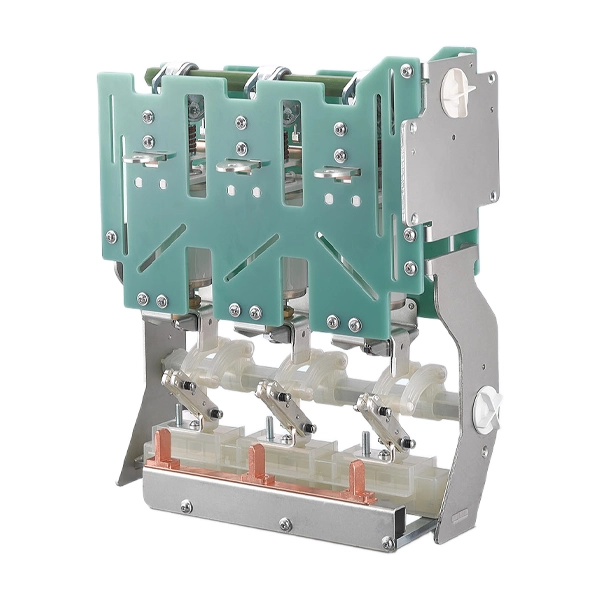

Pemutus Litar Vakum Voltan Sederhana 22KV dengan Penyambung
Pemutus Litar Vakum Voltan Sederhana 22kV dengan Penyambung ini ialah penyelesaian yang boleh dipercayai yang direka oleh Cotenele, pengilang profesional China, khusus untuk sistem pengagihan kuasa moden. Pemutus litar vakum dan pemutus setiap satu mempunyai fungsi yang berbeza; penggunaan gabungan mereka mencipta kesan sinergi yang kuat, memainkan peranan penting dalam memastikan operasi grid kuasa yang stabil dan cekap.
Kestabilan alat suis bergantung pada sistem perlindungan dan pensuisan yang teguh. Komponen terasnya, contohnya Pemutus Litar Vakum Voltan Sederhana 22KV Dengan Pemutus, adalah penghalang perlindungan pertama terhadap kerosakan elektrik, yang boleh menghalang kegagalan berskala besar dan kos penutupan yang tinggi. Tujuan reka bentuk pemutus litar vakum adalah untuk memotong arus kerosakan, manakala suis pengasingan menyediakan cara yang boleh dilihat untuk mengasingkan litar untuk penyelenggaraan. Mereka mempunyai kedua-dua keselamatan dan kebolehpercayaan suis dalam rangkaian pengagihan kuasa, memenuhi keperluan reka bentuk elektrik moden, dan menekankan keramahan alam sekitar, ketahanan dan penyelenggaraan yang rendah.
Model Produk
| KD | V | 24 | D | 630 | 20 |
| Syarikat kod |
Pemutus litar vakum Mekanisme pengendalian | Dinilai voltan |
Jenis pembumian | Dinilai semasa |
Dinilai Masa pendek menahan arus |
Apakah pemutus litar vakum (VCB)?
Pemutus Litar Vakum ialah komponen teras dalam suis voltan sederhana, yang mengganggu arus menggunakan vakum sebagai medium pemadam arka. Apabila sesentuh pemutus litar vakum berpisah di bawah kerosakan, arka terbentuk daripada wap logam terion. Dalam ruang vakum, arka ini dipadamkan hampir serta-merta apabila wap logam terpeluwap kembali ke sesentuh, menghalang penyalaan semula..
Komponen utama:
Pengganggu vakum:bekas silinder vakum tertutup yang mengandungi sesentuh tetap dan sesentuh alih.
Mekanisme operasi:Laksanakan fungsi menutup dan memutuskan kenalan. Jenis termasuk jenis manual dan elektrik.
Penggerak dan rod penyambung:menghantar gerakan yang dihasilkan oleh mekanisme pengendalian pemutus litar vakum kepada kenalan.
Kelebihan:
Fungsi pemadam arka yang cekap:Cepat mencapai pengasingan kesalahan dengan penggunaan tenaga yang sangat rendah.
Kos penyelenggaraan adalah sangat rendah:Pemutus litar vakum tidak perlu menambah sebarang medium penebat atau gas.
Mesra Alam:Pemutus litar vakum berbeza dengan pemutus litar sulfur heksafluorida, pemutus litar vakum tidak menghasilkan sebarang gas berbahaya semasa operasi, menjadikannya lebih mesra alam.
Kebolehpercayaan yang tinggi:Hayat operasi pemutus litar adalah panjang dan sesuai untuk operasi yang kerap
Apakah pemutus suis?
Pemutus suis ialah suis elektrik yang dipasang pada suis voltan sederhana, dalam kedudukan tertutup, membawa arus beban biasa. Suis pengasingan ini juga boleh membuat dan memecahkan arus beban terkadar. Di bawah keadaan tidak normal, seperti litar pintas, ia boleh membawa arus kerosakan ini untuk jangka masa pendek yang ditentukan, tetapi ia tidak direka untuk mengganggunya. Fungsi keselamatan utama pemutus suis ini adalah untuk menyediakan cara pengasingan yang boleh dipercayai, yang memastikan litar dinyahtenaga sepenuhnya untuk penyelenggaraan atau pembaikan.
ciri utama:
Pemutus Beban: Pemutus suis boleh memberikan kapasiti gangguan arus beban biasa.
Pengasingan Kelihatan: Suis pengasingan boleh memberikan jurang yang boleh dilihat untuk mengesahkan penyahtenagaan litar.
Kapasiti Menahan: Suis pengasing boleh menahan arus litar pintas sehingga peranti perlindungan siri (seperti VCB) membersihkan kerosakan.
Tatarajah: Pemutus mempunyai dua konfigurasi untuk reka bentuk terlindung udara atau terlindung gas, selalunya boleh digabungkan dengan fius untuk perlindungan pengubah.
Mengapa memilih Pemutus Litar Vakum Voltan Sederhana 22KV Dengan Penyambung?
Gabungan pemutus litar vakum + pemutus adalah konfigurasi standard dalam sistem voltan sederhana (sehingga 40.5kV).
Faedah Teras
Perlindungan lengkap + pengasingan dalam satu sistem
Keselamatan operasi yang lebih baik
Mengurangkan masa henti penyelenggaraan
Reka bentuk yang padat dan cekap
Skop aplikasi Gabungan VCB + Pemutus:
Gabungan VCB dengan pemutus adalah konfigurasi standard dalam unit utama gelang voltan sederhana (sehingga 40.5kV), yang boleh memberikan perlindungan dan pengasingan terjamin. Gabungan ini penting dalam:
Loji Penjanaan Kuasa: Gabungan boleh melindungi penjana dan transformer apabila peranti berlaku kerosakan, ini boleh memastikan pengeluaran elektrik tidak terganggu.
Pencawang Elektrik: Gabungan pemutus litar vakum dan pemutus suis melindungi suis dan transformer, kerosakan jelas VCB dan bahagian pengasing pemutus untuk penyelenggaraan.
Kemudahan Perindustrian: Gabungan pemutus litar vakum dan suis pengasing Kawal dan lindungi motor, penghantar dan jentera berat di kilang pembuatan, kilang keluli dan kilang penapisan.
Sistem Tenaga Boleh Diperbaharui: Mengurus turun naik kuasa dan melindungi infrastruktur dalam loji tenaga angin dan solar.
Sistem tenaga boleh diperbaharui: Pemutus Litar Vakum Voltan Sederhana 22KV Dengan Pemutus boleh mengatasi turun naik kuasa dan melindungi infrastruktur loji tenaga angin dan solar.
Sistem kereta api: Gabungan ini boleh melindungi sistem bekalan kuasa kereta api dan memastikan keselamatan penumpang dan kereta api.
Pencawang Padat (CSS): Dalam rangkaian pengedaran sekunder, gabungan ini menyediakan fungsi pensuisan dan perlindungan yang boleh dipercayai dalam ruang yang kecil.
Parameter Teknikal
| SN | kandungan | Unit | Teknikal Porameter |
| 1 | Rintangan Litar Utama | uΩ | ≤60 |
| 2 | Lebih Perjalanan | mm | 2-3 |
| 3 | Pembersihan Antara Kenalan Terbuka | mm | 11-12 |
| 4 | Tempoh Lantunan Hubungi pada Operasi Penutupan | ms | ≤2 |
| 5 | Purata Kelajuan Pembukaan | m/s | 1-1.6 |
| 6 | Purata Kelajuan Penutupan | m/s | 0.6-1.1 |
| 7 | Daripada Serentak Pembukaan Kenalan | ms | ≤2 |
| 8 | Daripada Serentak Penutupan Kenalan | ms | ≤2 |

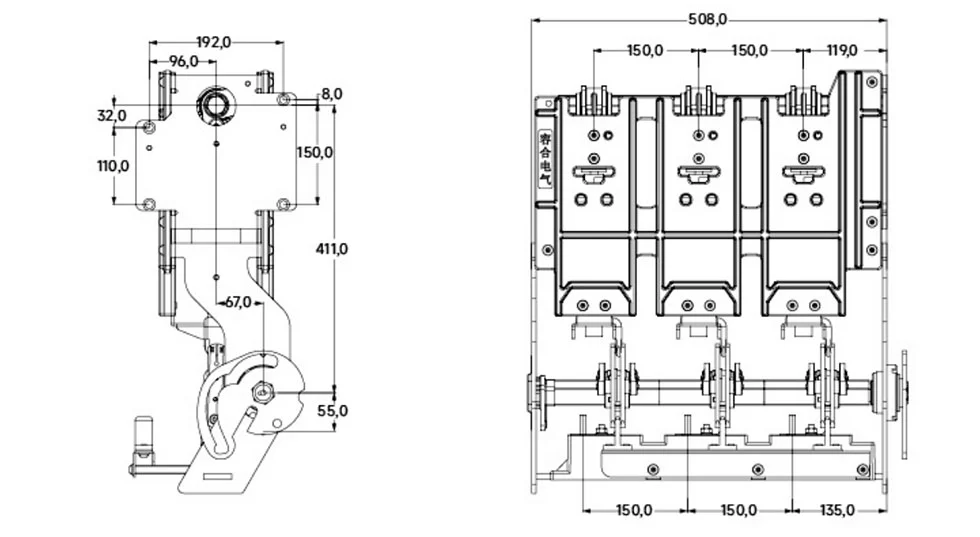

Rupa dan Dimensi

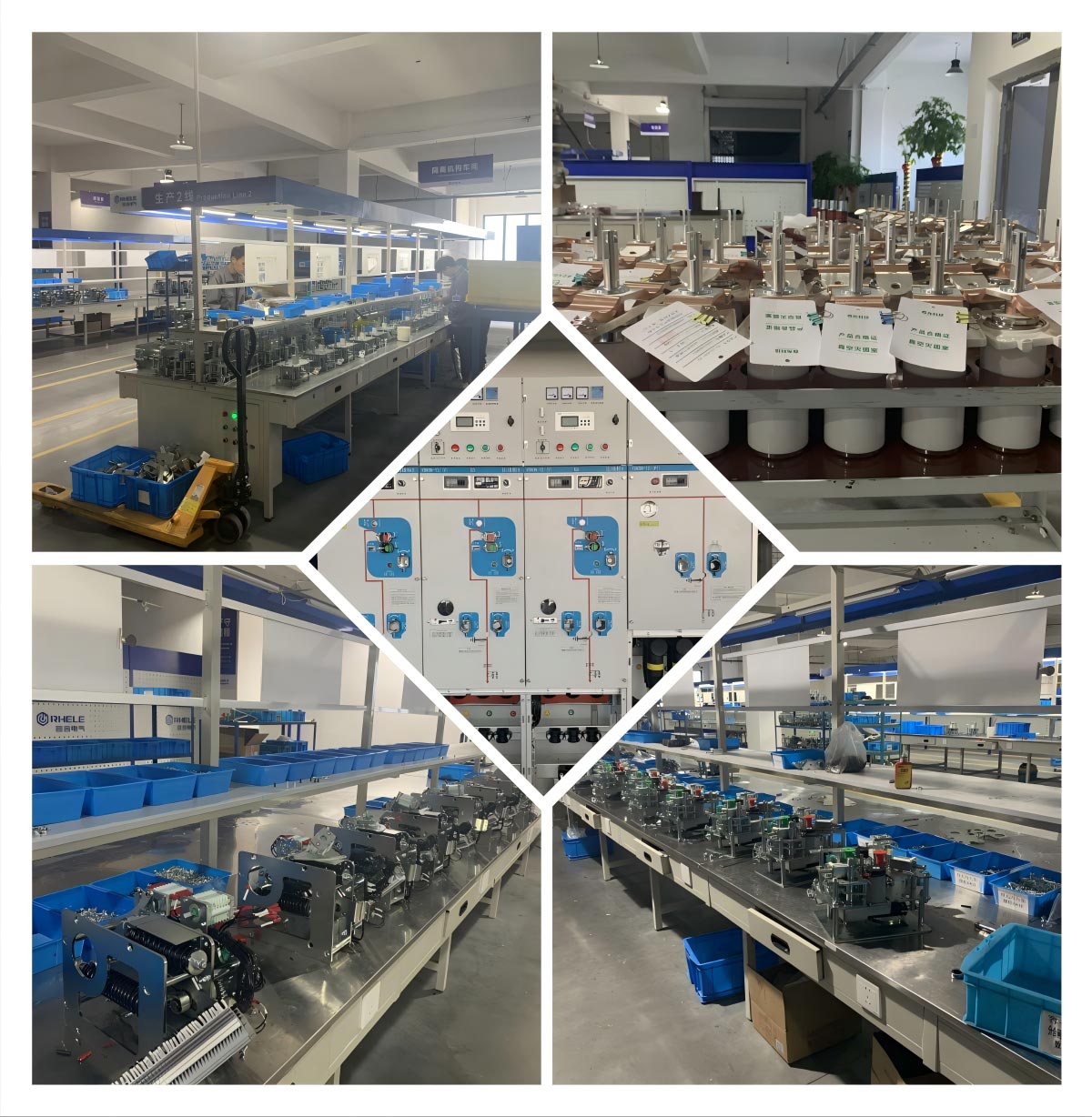

Bengkel Kami
Soalan Lazim
1. Apakah yang menjadikan Pemutus Litar Vakum Voltan Sederhana 22kV dengan Pemutus unik dalam sistem voltan sederhana?
A: Pemutus Litar Vakum Voltan Sederhana 22kV dengan Penyambung menggabungkan gangguan kerosakan pantas dan pengasingan yang boleh dilihat dengan selamat dalam satu peranti. Pengganggu vakumnya memastikan pemadaman arka pantas, manakala pemutus menyediakan pengasingan penyelenggaraan yang boleh dipercayai. Gabungan ini memberikan kebolehpercayaan yang tinggi, penyelenggaraan yang rendah dan keselamatan alam sekitar, menjadikannya ideal untuk loji kuasa, pencawang, kemudahan perindustrian dan sistem tenaga boleh diperbaharui.
2. Mengapakah mekanisme pengendalian sangat kritikal kepada kebolehpercayaan pemutus litar?
Kebanyakan kerosakan pada pemutus litar berkaitan dengan mekanisme pengendalian. Sistem kompleks yang terdiri daripada spring, kunci, dan motor bertanggungjawab untuk menyimpan dan melepaskan tenaga yang diperlukan untuk membuka dan menutup sesentuh. Jika institusi tidak berfungsi, pemutus litar tidak akan berfungsi dengan betul, dengan itu merosakkan integriti keseluruhan sistem perlindungan.
3. Bagaimanakah mekanisme kendalian spring dalam VCB berfungsi?
Motor elektrik mengecas "spring penutup" secara mekanikal, yang diikat dengan gesper pengunci. Apabila isyarat penutupan diterima, gesper kunci dilepaskan, dan tenaga spring akan menyebabkan sentuhan ditutup. Tindakan ini secara serentak mengecas 'trip spring'. Kemudian, motor akan mengecas spring penutup dengan segera, dan bersedia untuk operasi seterusnya.
4. Apakah yang dimaksudkan dengan "bebas SF₆" untuk pemutus suis?
Alat suis bertebat gas tradisional biasanya menggunakan gas sulfur heksafluorida (SF ₆). Walau bagaimanapun, suis pengasingan KDSVM-12 atau beberapa produk Cotenle lain tiada sebarang gas sulfur heksafluorida menggunakan vakum atau penebat udara bersih untuk mencapai prestasi tinggi sambil mengelakkan kesan negatif sulfur heksafluorida terhadap alam sekitar.
5. Apakah faktor yang biasanya kita pertimbangkan apabila kita memilih VCB?
Faktor utama ialah:
Voltan Terkadar dan arus: Voltan terkadar dan arus mesti sepadan dengan beban terkadar dan keperluan beban puncak sistem.
Kapasiti Mengganggu: Mesti mampu membersihkan arus kerosakan maksimum yang mungkin.
Mekanisme Pengendalian: Pilih antara spring, magnetik atau hidraulik berdasarkan kekerapan operasi dan masa tindak balas yang diperlukan.
Ketahanan Mekanikal dan Elektrik: Bilangan kitaran operasi berkadar yang lebih tinggi menunjukkan hayat perkhidmatan yang lebih lama dan keperluan penyelenggaraan yang lebih rendah.
Foto Penghantaran

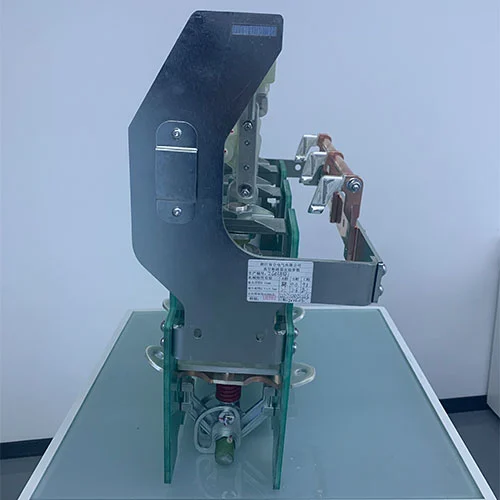

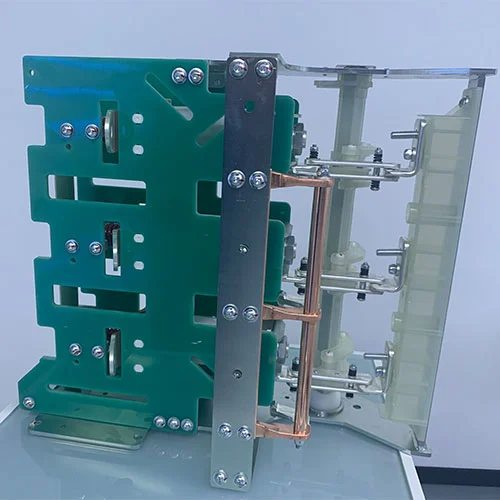

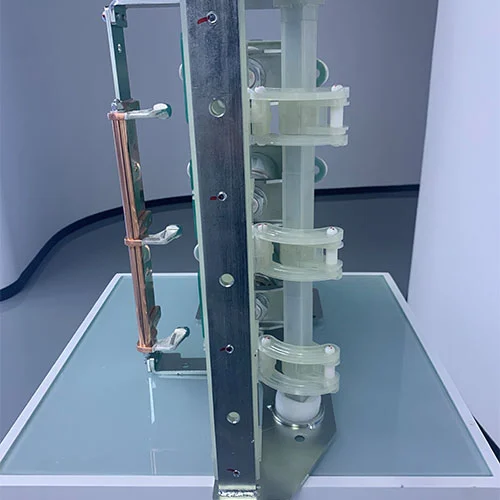

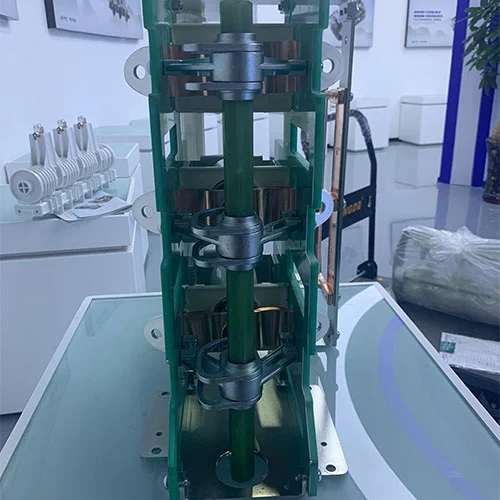

Paparan Produk
