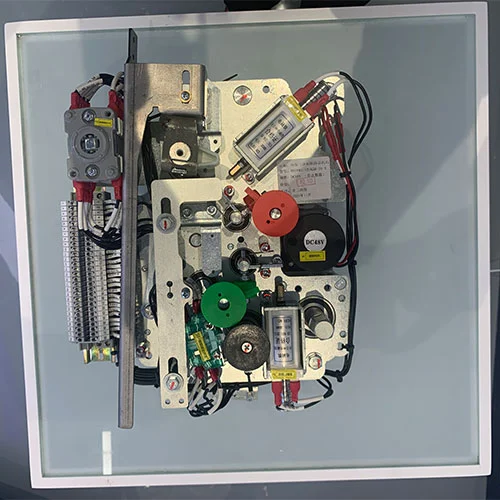

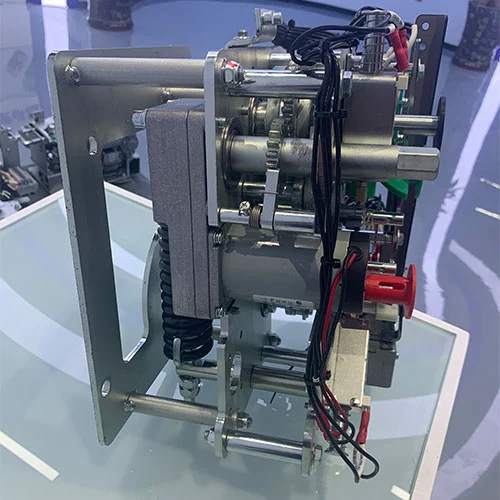

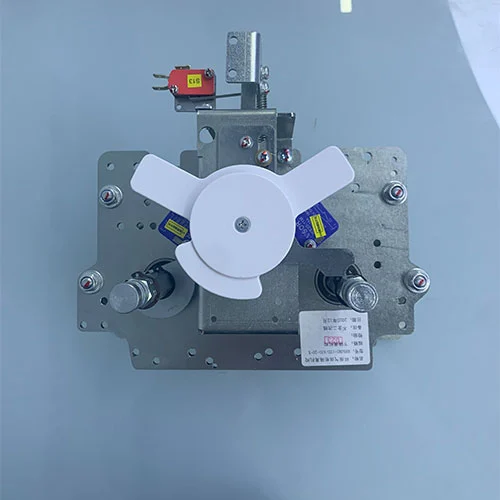

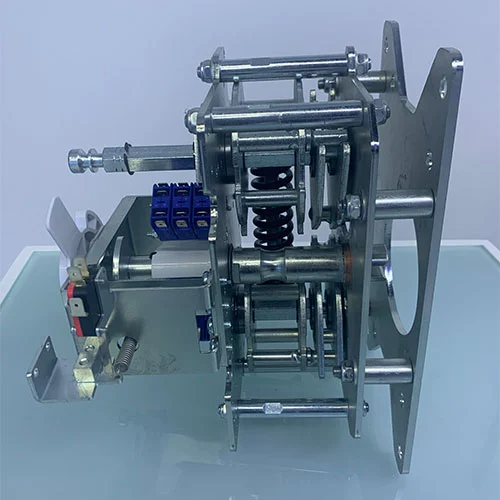

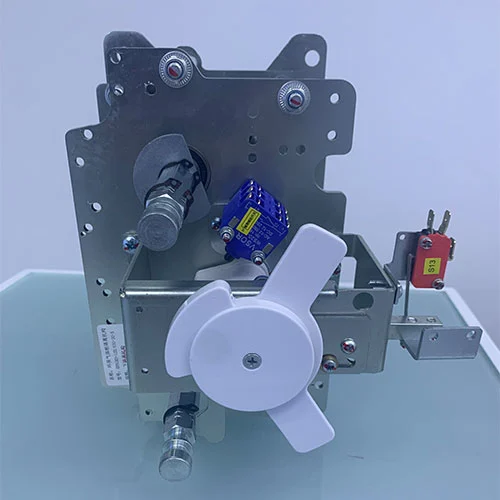

Mekanisme Operasi Elektrik 11KV untuk Suis Pengasing Pemutus Litar

Mekanisme Operasi Elektrik 11KV Untuk Suis Pengasing Pemutus Litar ialah sistem pemacu gabungan yang digunakan dalam suis voltan sederhana untuk mengawal kedua-duanya:

Pensuisan pemutus litar (beban dan gangguan gangguan)

Mengendalikan suis pengasingan (pengasingan boleh dilihat selamat)

Ia bertindak sebagai unit pelaksanaan teras suis, memastikan operasi pensuisan yang tepat, selamat dan diselaraskan.

Permohonan

Mekanisme Operasi Elektrik 11KV Untuk Suis Pengasing Pemutus Litar digunakan secara meluas dalam:

Rangkaian pengagihan kuasa

Unit Utama Cincin (RMU)

Alat suis terlindung gas (GIS / C-GIS)

Projek tenaga angin dan solar

Sistem kereta api dan metro

Sistem kuasa perindustrian dan perlombongan

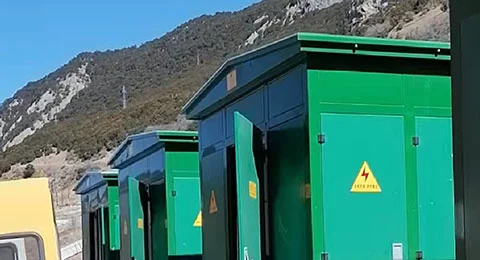

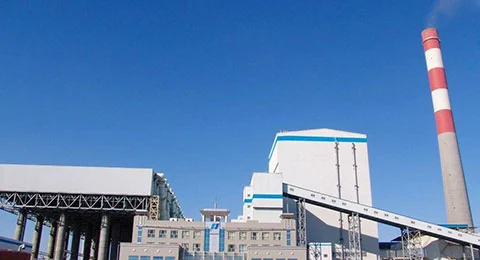

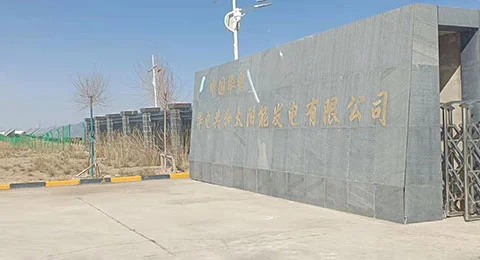

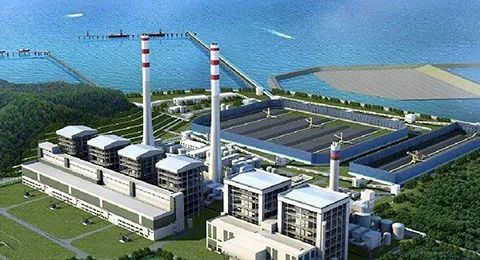

Kes Projek

Mekanisme Cotenele telah digunakan dalam:

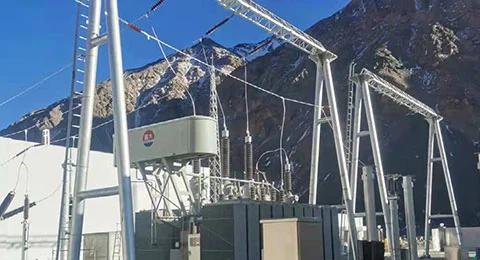

Projek Pencawang 110kV

Projek Kuasa Angin Luar Pesisir Kuasa CR

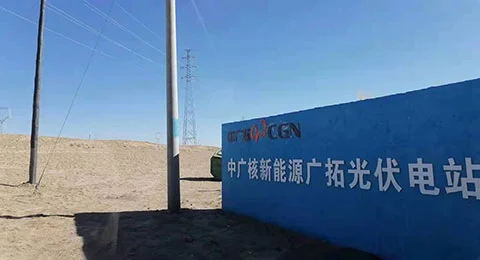

Pangkalan Fotovoltaik Qinghai 1600MW

Sistem Kuasa Kereta Api Sichuan-Tibet

Pembesaran Pencawang 110kV Tajikistan

Model dan makna

Apakah Mekanisme Operasi Pemutus Litar?

Mekanisme pengendalian pemutus litar ialah sistem operasi mekanikal yang digunakan untuk membuka dan menutup sesentuh pemutus litar melalui penciptaan, penyimpanan dan pelepasan tenaga. Fungsi utama mekanisme operasi ini adalah untuk memastikan tindak balas pantas terhadap kerosakan elektrik seperti litar pintas dan keadaan arus lebih, dengan pantas mengasingkan bahagian yang terjejas untuk mengelakkan kerosakan sistem.

Mekanisme pengendalian mesti sentiasa berupaya untuk menghalang pemutus, tanpa mengira keadaan luaran. Berdasarkan keperluan daya, pemutus mungkin menampilkan sama ada mekanisme individu bagi setiap fasa atau satu mekanisme yang mengendalikan ketiga-tiga fasa secara serentak. Mekanisme ini terdiri daripada tiga subsistem penting: medium penyimpanan tenaga, litar penggerak dan sistem saling mengunci.

Terdapat beberapa mekanisme operasi yang berbeza

Mekanisme operasi spring menggunakan spring untuk menyimpan tenaga mekanikal. Biasanya, motor elektrik mengecas spring penutup, yang diikat dalam keadaan termampat dengan mekanisme penguncian. Sebaik sahaja isyarat tutup diterima, selak akan dilepaskan, membenarkan spring memacu kenalan ditutup semasa mengecas spring perjalanan. Spring penutup akan mengecas semula untuk operasi seterusnya dengan segera.

Peranti hidraulik menggunakan gas bertekanan untuk memandu aliran minyak dan memacu rod penyambung yang disambungkan ke pemutus litar. Sistem pneumatik menggunakan udara termampat sebagai sumber tenaga mereka, manakala peranti magnetik menggunakan gegelung elektromagnet atau elektromagnet, yang ketegangannya meningkat dengan peningkatan arus. Sesetengah reka bentuk menggabungkan daya elektromagnet dengan bantuan spring.

Tinjauan pemutus litar CIGRE 2005 menekankan kepentingan penting peranti pengendalian, yang mendapati bahawa 70% daripada kegagalan komponen berkaitan dengan peranti pengendalian, dan lebih 50% daripada kegagalan pemutus litar utama juga disebabkan oleh ini.

Apakah Mekanisme Operasi Suis Pengasingan?

Pemutus (juga dikenali sebagai suis pengasing) ialah komponen teras unit utama gelang voltan sederhana, Suis jenis ini boleh menyediakan pengasingan litar elektrik yang boleh dilihat untuk tujuan penyelenggaraan dan keselamatan. Pemutus adalah berbeza dengan pemutus litar, pemutus tidak direka bentuk untuk mengganggu arus beban atau arus kerosakan, tetapi beroperasi apabila litar sudah dinyahtenagakan.

Mekanisme pengendalian pemutus menukar input manual atau bermotor ke dalam pergerakan mekanikal tepat yang diperlukan untuk membuka atau menutup sesentuh utama. Ciri utama mekanisme operasi suis pengasing ini ialah kelajuan operasinya lebih rendah daripada mekanisme operasi pemutus litar dan menyediakan kedudukan sentuhan yang boleh dilihat.

Mekanisme pemisah moden sering digabungkan

Kinematik pelbagai gerakan:Banyak reka bentuk menggunakan pergerakan kompaun di mana bilah utama mula-mula diturunkan ke kedudukan mendatar sebelum berputar untuk menggunakan tekanan sentuhan pada kedua-dua engsel dan hujung rahang. Reka bentuk sentuhan "gelung terbalik" ini menampung arus litar pintas yang tinggi.

Operasi manual bebas:Mekanisme lanjutan membolehkan kedua-dua operasi manual depan dan sisi tanpa memerlukan radas tambahan. Reka bentuk roda cam dengan protuberances bertentangan membolehkan operasi lancar tanpa mengira kelajuan pengendali, memastikan prestasi mekanikal yang konsisten.

Petunjuk kedudukan:Hubungan tambahan dalam mekanisme pemacu memberikan petunjuk kedudukan jauh, penting untuk sistem kawalan penyeliaan moden.

Mekanisme pemutus boleh dikonfigurasikan untuk operasi kutub tunggal atau tiga kutub, dengan rod gandingan bersambung kutub apabila pemacu tunggal digunakan. Bingkai, biasanya keluli tergalvani celup panas, memasang penebat dan elemen berputar, memastikan ketahanan jangka panjang.

Ciri Mekanisme Pemutus Litar Gabungan dan Penyambung

Dalam grid pengagihan kuasa moden, gabungan mekanisme pengendalian pemutus litar dan pemutus untuk RMU voltan sederhana dan suis mesra alam adalah teknologi biasa. Mekanisme Operasi Elektrik 11KV Untuk Suis Pengasing Pemutus Litar untuk suis mesra alam yang dikeluarkan oleh Cotenele, menawarkan beberapa ciri tersendiri:

Urutan kinematik bersepadu:Mekanisme gabungan menyelaraskan masa antara operasi pemutus dan pergerakan pemutus. Semasa operasi pembukaan, Pemutus akan bersentuhan berasingan selepas gangguan arka selesai, manakala operasi penutupan mengesahkan penjajaran yang betul sebelum penutupan kenalan utama .

Saling mekanikal padat:Reka bentuk bersepadu menggabungkan interlock terbina dalam yang menghalang urutan operasi yang tidak betul. Sebagai contoh, mekanisme boleh menghalang operasi pemutus semasa pemutus membawa arus, atau menghalang penutupan semula sehingga pengasingan selesai. Ini memenuhi keperluan "lima pencegahan" untuk sistem pengedaran .

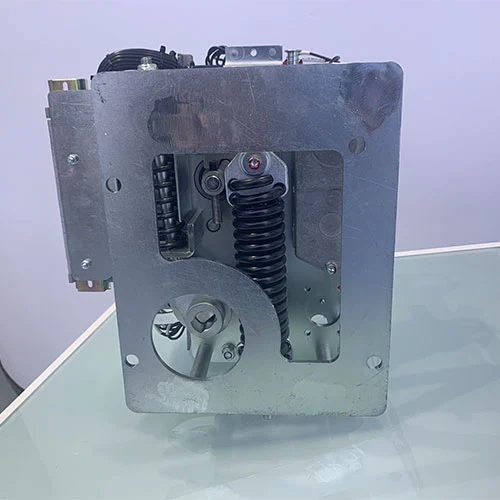

Penyimpanan tenaga berasaskan spring:Banyak mekanisme gabungan menggunakan mata air ketegangan yang beroperasi di atas titik tengah untuk mengawal tindakan penutupan, manakala spring mampatan menguruskan tenaga pembukaan. Hayat mekanikal konfigurasi ini boleh melebihi 10, 000 kitaran. Prinsip tenaga tersimpan boleh memastikan kelajuan operasi mekanisme operasi kekal bebas daripada tindakan pengendali, yang akan memastikan prestasi gangguan kerosakan yang konsisten.

Keupayaan menutup semula:Gabungan moden mekanisme operasi pemutus litar dan pemutus menyokong urutan penutupan semula automatik, Kedua-dua mekanisme operasi kedua-dua komponen ini menyimpan tenaga yang mencukupi untuk operasi tutup-buka-tutup tanpa memerlukan pengecasan perantaraan.

Pengoptimuman ruang:Gabungan kedua-dua mekanisme operasi ini sesuai untuk RMU bersaiz padat. Sebagai contoh, lebar Contenele RMU ialah 375 mm, konfigurasi ini mencapai penjimatan ruang yang ketara berbanding dengan produk pengeluar lain, sesuai untuk pemasangan dalam persekitaran bandar yang terhad ruang .

Pematuhan dengan piawaian antarabangsa:Mekanisme gabungan kedua-dua mekanisme operasi suis ini mematuhi piawaian termasuk GB1984-2014 untuk pemutus litar AC voltan tinggi dan GB/T 1985-2023 untuk pemutus penyambung dan suis pembumian.

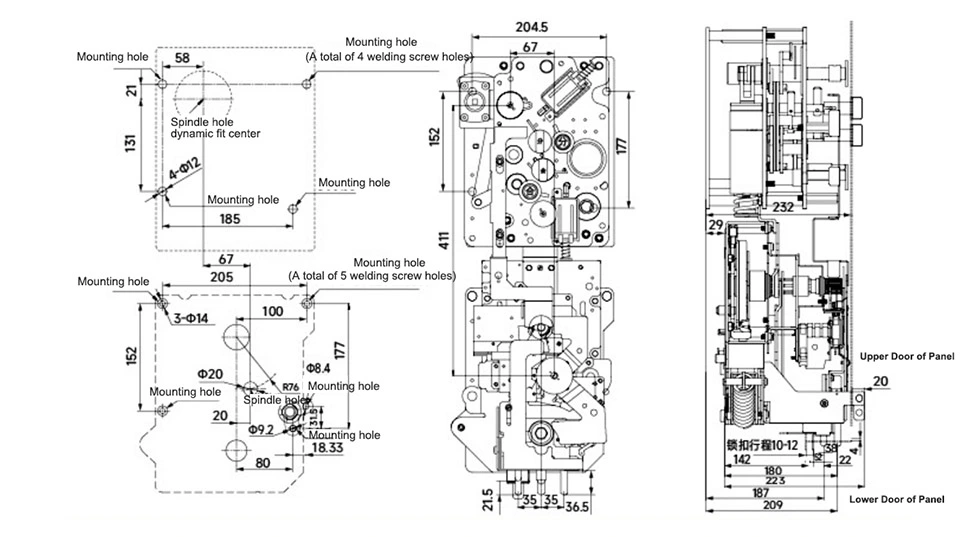

Rupa dan Dimensi

Tentang Kami

Cotenele International Trade (Wenzhou) Co., Ltd:

30, 000㎡ pangkalan pembuatan

Fokus pada komponen teras suis 12kV–40.5kV

ISO9001 / ISO14001 / ISO45001 diperakui

Diiktiraf sebagai Kilang Hijau (2025)

Penghantaran dan Pengangkutan

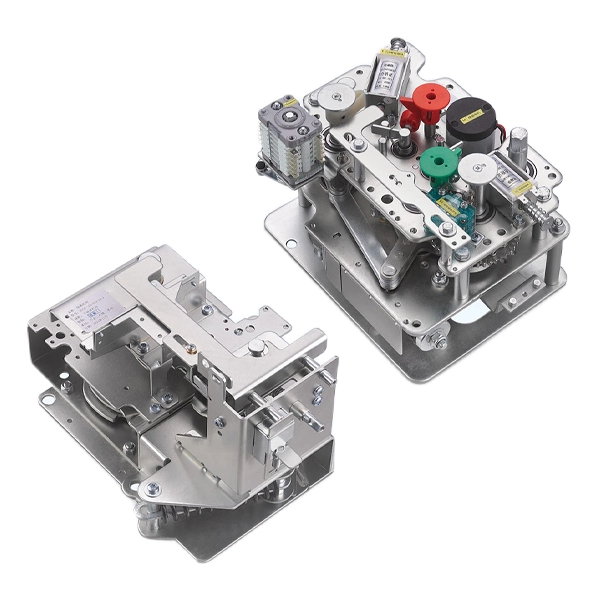

Paparan Produk
