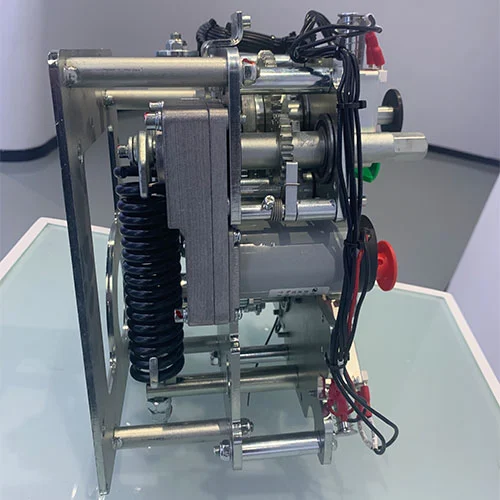

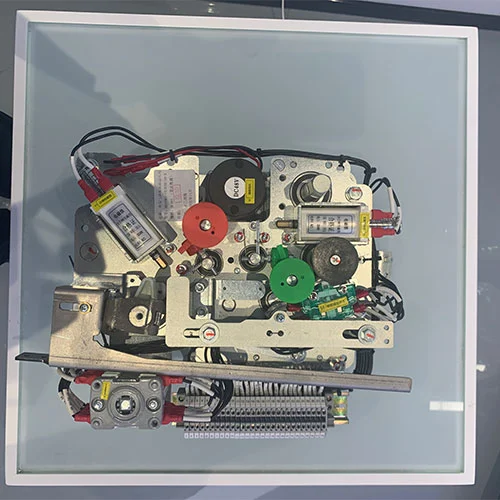

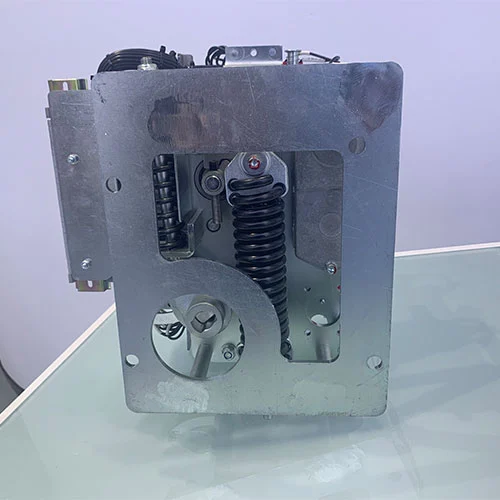

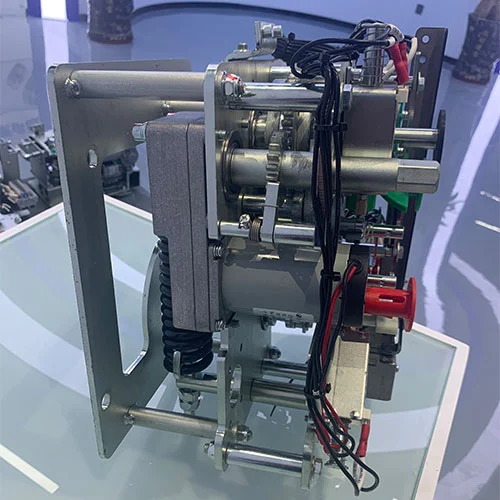

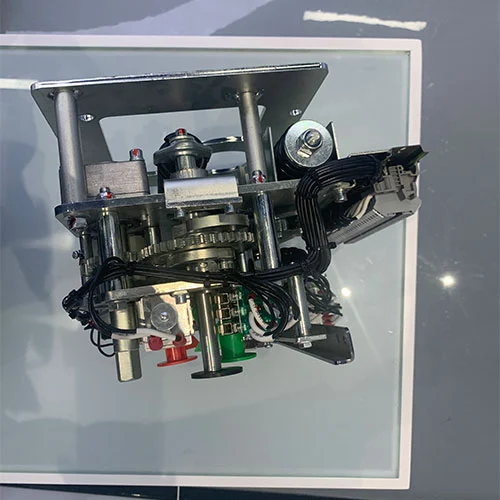

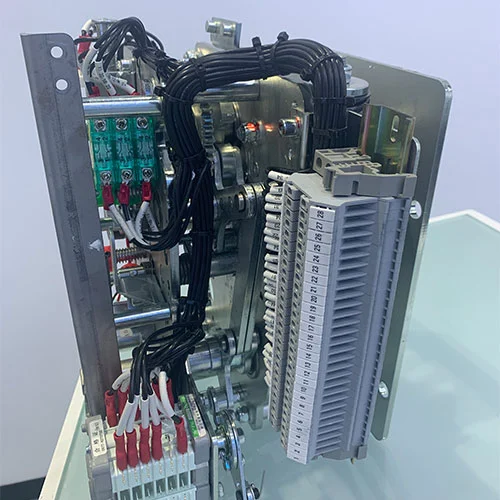

Mekanisme Pemutus Litar 33KV dengan Mekanisme Pengasingan

Mekanisme Pemutus Litar 33KV Dengan mekanisme pengendalian Mekanisme Pengasingan dan mekanisme pengendalian Pemutus, membentuk teras suis voltan sederhana mesra alam. Direka bentuk untuk kebolehpercayaan, kecekapan penyelenggaraan dan keselamatan alam sekitar, mekanisme ini memastikan gangguan kerosakan selamat dan pengasingan litar sambil mengelakkan gas rumah hijau berbahaya seperti SF₆.

Siri KDSVM-12/630-20-X menawarkan penyelesaian kendalian spring untuk pemutus litar dan pemutus litar yang saling berkunci secara mekanikal, memberikan urutan pengendalian yang lengkap dan selamat untuk aplikasi voltan sederhana.

Ciri-ciri utama termasuk:

Penutupan dan pembukaan kendalian spring

Jalinan mekanikal antara pemutus dan pemutus

Keupayaan menutup semula secara automatik

Reka bentuk butang pisah dengan penutup keselamatan kalis habuk

Jangka hayat mekanikal yang tinggi (>10, 000 operasi)

Pematuhan dengan GB1984-2014 dan GB/T1985-2023

Model Produk

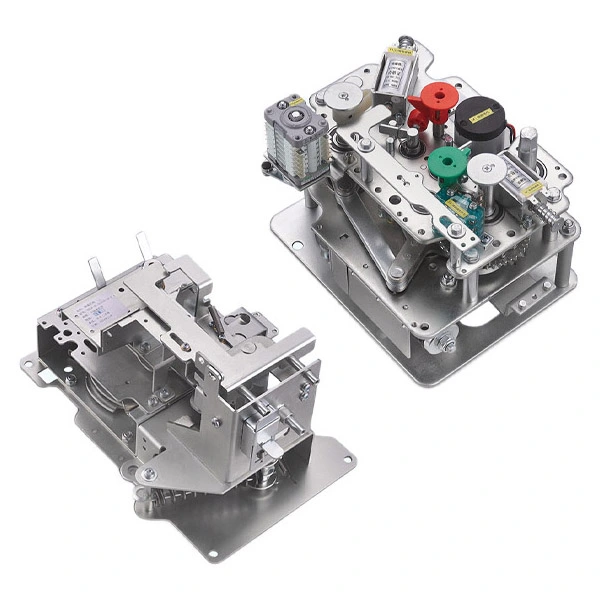

Komponen Mekanisme Operasi

Mekanisme Pemutus Litar 33KV syarikat kami dengan Mekanisme Pengasingan direka dengan teliti, memastikan operasi yang selamat dan boleh dipercayai sambil memudahkan penggunaan lapangan.

1. Mekanisme Operasi Pemutus Litar Vakum

Pemutus litar menggunakan simpanan tenaga spring mekanikal untuk memastikan operasi bebas serta-merta walaupun semasa bekalan elektrik terputus. Ia boleh tersandung dengan cepat sekiranya berlaku kesalahan dan menutup dengan cepat apabila diarahkan. Menggunakan pemadam arka vakum mengawal arka dengan berkesan, memastikan keselamatan dan kestabilan litar.

Ini bermakna walaupun dalam kecemasan, peralatan dan kakitangan grid kuasa anda dilindungi dengan pasti.

2. Putuskan Sambungan Mekanisme Operasi Suis

Suis putus sambungan kami menawarkan operasi manual atau elektrik, membolehkan anda membuat jurang pengasingan yang boleh dilihat dengan mudah. Reka bentuk saling kunci mekanikal memastikan suis putus sambungan tidak boleh dikendalikan jika pemutus litar tidak tersandung sepenuhnya, sekali gus mengelakkan bahaya yang disebabkan oleh salah kendali.

Kami sangat mementingkan keselamatan pelanggan; oleh itu, setiap suis pemutus menjalani ujian yang ketat untuk memastikan operasi yang lancar dan boleh dipercayai.

Bagaimanakah saya melaksanakan operasi dengan betul?

Mekanisme Pemutus Litar 33KV kami dengan Mekanisme Pengasingan menawarkan operasi intuitif dan selamat pada setiap langkah. Sebagai pembekal, produk kami memastikan operasi bebas kebimbangan dan cekap di lapangan.

1. Operasi Penyimpanan Tenaga

Mekanisme pemutus litar kami menyepadukan peranti pengasingan, memastikan pemasangan selamat pada panel kawalan. Putar sahaja pemegang operasi khusus yang disertakan sehingga bunyi "klik" kedengaran untuk mengecas spring; suis had juga akan dicetuskan.

Jika menggunakan operasi elektrik, hanya sambungkan bekalan kuasa. Peranti akan menyimpan tenaga secara automatik, dan setelah motor dicas sepenuhnya, ia akan memutuskan sambungan, mengekalkan tenaga dengan selamat untuk penutupan pemutus litar serta-merta. Sebelum beroperasi, pastikan semua pendawaian tambahan disambungkan dengan betul untuk menambah ketenangan fikiran.

2. Operasi Penutupan

Penutupan Manual: Tekan butang hijau untuk melepaskan tenaga yang disimpan serta-merta, menolak pemutus litar untuk menutup litar utama.

Penutupan Elektrik: Menghidupkan gegelung solenoid penutup dengan serta-merta membebaskan tenaga yang disimpan, menyebabkan pemutus litar ditutup dengan cepat. Pada masa yang sama, spring pembukaan dicas semula secara automatik, dan interlock anti-salah operasi berkesan menghalang penutupan berulang, memastikan keselamatan operasi.

3. Operasi Pemutus Litar

Tersandung Manual: Tekan butang merah untuk melepaskan tenaga tersandung yang tersimpan. Pemutus litar dengan cepat memutuskan litar utama, memastikan keselamatan litar.

Tersandung Elektrik: Kuasa dibekalkan kepada gegelung solenoid tersandung. Peranti elektromagnet membebaskan tenaga yang disimpan, menyebabkan pemutus litar membuka sesentuhnya dengan cepat dan memutuskan arus dengan selamat.

Soalan Lazim

S1: Bagaimana untuk meningkatkan kebolehpercayaan mekanisme kendalian spring dalam VCB?

A1: Reka bentuk kendalian spring menyimpan tenaga secara mekanikal, yang boleh memastikan pemutus litar vakum boleh tersandung tidak memerlukan sebarang kuasa luaran. Mekanisme pengendalian ini boleh beroperasi dengan sangat pantas, boleh dipercayai apabila kerosakan berlaku. Perbezaan dengan sistem hidraulik atau pneumatik bahagian yang bergerak adalah lebih sedikit dan tidak memerlukan penambahan bendalir, dan ketahanan mekanikal adalah sangat tinggi dan penyelenggaraan yang minimum.

S2: Bolehkah mekanisme pemisah dikendalikan semasa litar hidup?

J2: Tidak, sama sekali tidak boleh. Ciri keselamatan yang paling penting bagi gabungan mekanisme operasi ialah interlock mekanikal. Mekanisme pemutus secara fizikal disekat daripada dikendalikan melainkan pemutus litar vakum terbuka sepenuhnya. Mekanisme fungsi saling kunci ini menghalang sebarang percubaan untuk membuka pemutus di bawah beban, yang boleh mengecam keselamatan pekerja yang beroperasi.

S3: Apakah piawaian yang dipatuhi oleh Mekanisme Pemutus Litar 33KV Dengan Mekanisme Pengasingan?

A3: Mekanisme ini direka bentuk dan diuji untuk memenuhi piawaian antarabangsa untuk peralatan voltan tinggi. Ini biasanya termasuk piawaian seperti GB1984 dan GB/T 1985, yang sejajar dengan spesifikasi IEC yang lebih luas, memastikan keselamatan, prestasi dan kebolehpercayaan.

S4: Bolehkah pemutus litar vakum dikendalikan apabila kuasa kawalan hilang?

A4: Ya, sebab. Operasi musim bunga boleh menjadi operasi manual penuh. Mata air boleh dicas secara manual menggunakan pemegang, dan pemutus litar vakum boleh dibuka atau ditutup dengan butang manual. Suis pemutus juga boleh dikendalikan secara manual. Yang boleh memastikan kefungsian apabila memerlukan senario pemasangan, penyelenggaraan atau gangguan kuasa.

S5: Bagaimanakah mekanisme VCB dan mekanisme pemutus diintegrasikan dalam gear suis?

A5: Mereka direka bentuk sebagai perhimpunan yang diselaraskan. Mekanisme pengendalian VCB dipasang untuk mengendalikan pencelah vakum, dan mekanisme pemutus dipasang pada panel pengasingannya. Ia dipautkan melalui sistem saling mengunci mekanikal, selalunya menggunakan rod dan selak, yang menguatkuasakan urutan operasi yang betul yang mana pemutus mesti dibuka sebelum pemutus boleh bergerak, terus dalam perkakasan, memberikan keselamatan.
