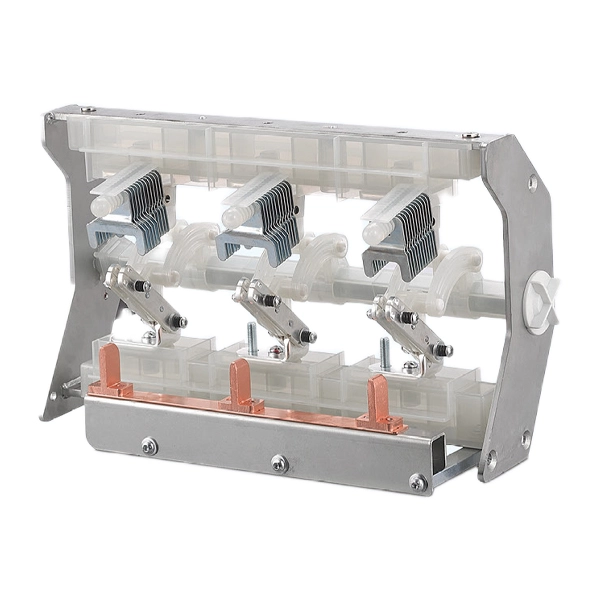

Pemutus Litar Vakum 22kV dengan Suis Pemutus Beban

Unit utama cincin (RMU) ialah penyelesaian yang digunakan secara meluas untuk rangkaian pengagihan kuasa, terutamanya di kawasan bandar yang ruang terhad. Unit ini menyediakan penyelesaian suis yang padat, teguh dan boleh dipercayai. Pemutus Litar Vakum 22kV dengan Suis Pemutus Beban ialah komponen penting bagi unit utama gelang mesra alam dan suis voltan sederhana. Ia direka khusus untuk litar tenaga dan nyahtenaga dengan selamat di bawah keadaan beban biasa.

Kemajuan Teknologi dalam Reka Bentuk RMU

Perkembangan teknologi unit utama cincin disegerakkan rapat dengan kemajuan dalam reka bentuk pemutus litar beban. RMU moden biasanya dilengkapi dengan suis pemutus beban vakum atau suis penebat gas sulfur heksafluorida yang ditempatkan dalam tangki keluli tahan karat yang dimeterai. Konfigurasi ini memastikan peralatan beroperasi secara normal tanpa memerlukan penyelenggaraan sepanjang hayat perkhidmatannya.

Kebolehpercayaan dan Pengasingan Kerosakan

Salah satu kelebihan utama RMU ialah keupayaan untuk pengendali rangkaian membahagikan sistem pengedaran, mengasingkan kawasan kerosakan dan melakukan penyelenggaraan peralatan tanpa mengganggu bekalan kuasa kepada pelanggan yang tidak terjejas. Fungsi ini penting dalam memenuhi piawaian kebolehpercayaan tinggi yang dijangkakan oleh rangkaian kuasa kontemporari.

Keselamatan yang Dipertingkatkan dan Reka Bentuk Padat

Suis pemutus beban yang digunakan dalam RMU menawarkan kelebihan yang berbeza berbanding peranti pensuisan lain. Mereka boleh mengganggu arus beban biasa sambil menyediakan pengasingan yang boleh dilihat dan pembumian integral melalui konfigurasi suis tiga kedudukan yang inovatif. Gabungan fungsi dalam satu peranti ini menyumbang dengan ketara kepada jejak kompak RMU, menjadikannya sesuai untuk pemasangan yang terhad ruang. Aplikasi termasuk pencawang pasang siap, pemasangan menara angin, dan pusat pengedaran bandar.

Model dan makna

Prinsip Kerja Suis Pemutus Beban

Fungsi utama Pemutus Litar Vakum 22kV dengan Suis Pemutus Beban adalah menguruskan arka elektrik yang terbentuk apabila sesentuh berpisah semasa arus mengalir. Apabila suis pemutus beban dibuka di bawah beban, arus berterusan seketika melalui udara terion antara sesentuh pemisah, dan ia akan mencipta arka dengan suhu mencecah beberapa ribu darjah . Ia adalah sangat penting untuk kepupusan arka yang berkesan dalam masa milisaat untuk mengelakkan hakisan sentuhan, kerosakan penebat dan kemungkinan kegagalan peralatan.

Suis pemutus beban moden untuk RMU mencapai kepupusan arka melalui dua teknologi utama: gas SF6 dan gangguan vakum.

Dalam unit utama gelang bertebat SF6 atau gear suis, Komponen sesentuh ini beroperasi dalam bekas tertutup yang mengandungi gas sulfur heksafluorida dan tekanan terkawal. Sifat pelindapkejutan arka gas ini adalah luar biasa, kerana gas SF6 mempunyai sifat elektronegatif yang mudah menangkap elektron bebas, menyahion dengan pantas laluan arka dan memulihkan kekuatan dielektrik. Apabila sesentuh suis pemutus beban berasingan, arka terbentuk dalam atmosfera SF6, dan kekonduksian terma gas dan sifat kimia bergabung untuk menyejukkan dan memadamkan arka dalam milisaat .

Mekanisme tiga kedudukan mewakili inovasi penting dalam reka bentuk suis. Satu himpunan sesentuh bergerak bergerak secara menegak atau berputar untuk mencapai tiga kedudukan yang diperlukan. Dalam kedudukan tertutup, sesentuh bergerak menghubungkan bar bas dan sambungan kabel. Bergerak ke kedudukan terbuka menarik balik kenalan ke kedudukan neutral di mana kedua-dua litar diasingkan. Pergerakan selanjutnya melibatkan sentuhan pembumian, menyambungkan kabel ke pembumian sambil mengekalkan pengasingan daripada bar bas .

Saling kunci mekanikal menghalang operasi yang salah, seperti cuba menutup suis pembumian semasa suis utama kekal tertutup atau mengendalikan suis dalam keadaan rosak . Saling kunci ini biasanya mekanikal dan tidak boleh ditindih tanpa memusnahkan mekanisme selang, memastikan keselamatan mutlak dalam operasi biasa.

Tujuan Utama suis pemecah beban

Fungsi yang sangat penting bagi suis pemutus beban dalam unit utama gelang adalah memastikan pengurusan rangkaian pengagihan kuasa yang selamat dan terkawal di bawah keadaan operasi biasa. Beberapa objektif khusus membimbing aplikasi ini:

Pembahagian Rangkaian – Suis pemutus beban membenarkan pengendali membahagikan rangkaian pengedaran kepada bahagian yang boleh diurus, mengasingkan bahagian tertentu untuk penyelenggaraan atau lokasi kerosakan tanpa menyahtenagakan keseluruhan sistem . Keupayaan ini menyokong ketersediaan tinggi yang diharapkan daripada rangkaian terkonfigurasi gelang utama moden.

Gangguan Arus Beban – Suis mesti mengganggu dengan pasti semua arus dalam penarafan reka bentuknya, daripada arus magnet pengubah minimum sehingga arus beban berkadar penuh. Keupayaan operasi ini boleh memastikan dengan selamat dan sistematik untuk masa henti yang dirancang untuk penyelenggaraan atau konfigurasi semula rangkaian.

Pengasingan Kelihatan – Apabila suis pemutus beban dibuka, ia akan memberikan pemecahan yang boleh dilihat antara konduktor hidup dan bahagian terpencil . Pengesahan visual pengasingan ini sangat penting untuk keselamatan semasa kita menyelenggara dan selalunya disediakan penunjuk kedudukan mekanikal dan tingkap pemerhatian.

Pembumian Bersepadu – Reka bentuk tiga kedudukan memastikan bahawa litar keluar boleh dibumikan secara positif sebelum kakitangan mengakses kabel atau peralatan yang disambungkan . Fungsi ini boleh menggantikan keperluan untuk peranti pembumian luaran dan memastikan bahawa operasi pembumian hanya dijalankan selepas pengasingan yang sesuai selesai.

Penyelarasan Perlindungan Transformer – Dalam gabungan suis pemutus beban dan fius, suis pemutus beban berfungsi dalam penyelarasan dengan fius voltan sederhana untuk menyediakan perlindungan pengubah. Apabila fius beroperasi, pin penyerang melepaskan dan menghalang mekanisme suis, membuka ketiga-tiga fasa dan menghalang satu fasa .

Julat Aplikasi Suis Pemutus Beban

Pemutus Litar Vakum 22kV dengan Suis Pemutus Beban dalam grid kuasa luar bandar sesuai untuk pelbagai tahap voltan daripada 6 kV hingga 40.5 kV.

Rangkaian Pengagihan Utiliti – RMU biasanya digunakan dalam sistem pengagihan kuasa di kawasan bandar. Alat suis voltan sederhana atau RMU ini menyambungkan pencawang kuasa utama kepada pengubah pengagihan kuasa, yang melayan pembangunan kediaman, komersial dan penggunaan bercampur .

Kemudahan Perindustrian – RMU biasanya dipasang di kilang pembuatan, kemudahan pemprosesan dan kompleks perindustrian untuk pengagihan kuasa voltan sederhana. Ciri suis pemutus beban mempunyai saiz yang padat adalah sangat penting untuk premium, dan operasi tanpa penyelenggaraan meminimumkan gangguan pengeluaran .

Bangunan Komersial – RMU juga digunakan dalam pembangunan komersial yang besar, pusat membeli-belah dan kompleks pejabat. yang boleh menjadi mudah untuk mengagihkan kuasa dengan pasti di seluruh kemudahan. Keupayaan untuk mengasingkan bahagian untuk penyelenggaraan tanpa menjejaskan kawasan yang disewa memberikan fleksibiliti operasi.

Aplikasi Tenaga Boleh Diperbaharui – Unit utama cincin digunakan dalam pemasangan fotovoltaik suria, ladang angin, dan sistem penyimpanan tenaga bateri untuk sambungan grid dan pengedaran dalaman yang semakin meningkat. swtiches voltan sederhana ini mempunyai ciri ini termasuk rintangan kakisan pantai, perlindungan habuk dan dimensi padat untuk pemasangan menara angin .

Pencawang Pasang Siap – Pencawang padat untuk aplikasi bandar dan perindustrian menyepadukan RMU sebagai bahagian pensuisan dan perlindungan voltan tinggi, biasanya dipasang bersama transformer pengagihan dalam kepungan bersama . Susunan ini meminimumkan kerja pemasangan di tapak dan menyediakan titik bekalan kuasa yang kalis cuaca dan selamat.

Parameter Teknikal Suis Pemutus Beban

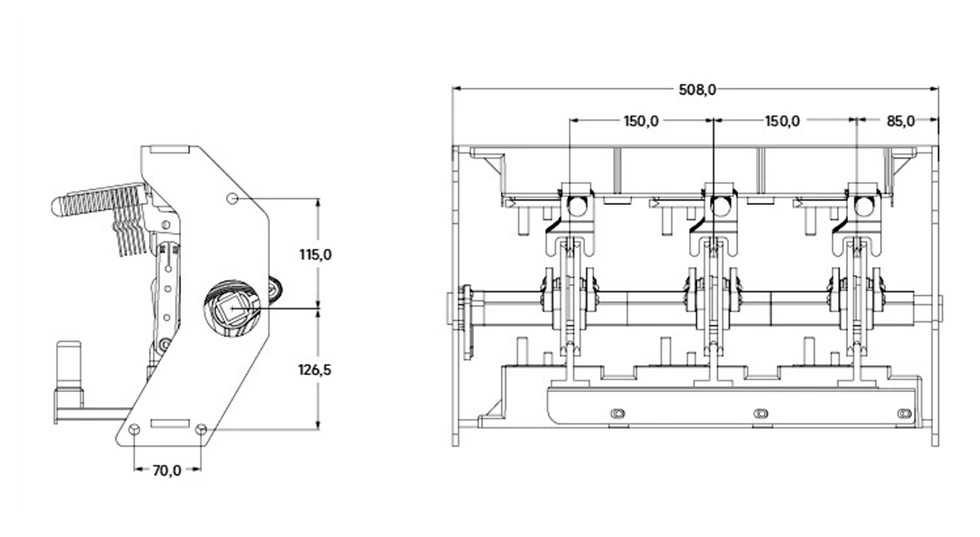

Rupa dan Dimensi

Soalan Lazim

Apakah perbezaan antara suis pemutus beban dan pemutus litar dalam RMU?

Suis pemutus beban direka bentuk untuk mengganggu arus beban biasa semasa operasi pensuisan rutin, manakala pemutus litar boleh mengganggu arus kerosakan yang lebih tinggi semasa keadaan litar pintas . Dalam konfigurasi RMU, suis pemutus beban mengendalikan pensuisan setiap hari, dan fius atau pemutus litar yang berasingan memberikan perlindungan kerosakan .

Bagaimanakah suis tiga kedudukan berfungsi?

Suis tiga kedudukan menggunakan sesentuh bergerak tunggal yang bergerak antara tiga kedudukan: tertutup (menyambung bar bas ke kabel), buka (mengasingkan kedua-duanya) dan dibumikan (menyambungkan kabel ke tanah sambil mengekalkan pengasingan bar bas) . Reka bentuk bersepadu ini memastikan penjujukan yang betul dan pengasingan yang boleh dilihat.

Bolehkah suis pemutus beban mengganggu arus kerosakan?

Tidak, suis pemutus beban tidak direka bentuk untuk gangguan arus kerosakan . Dalam kombinasi suis-fius, fius mengganggu arus kerosakan, dan suis dibuka hanya selepas fius beroperasi. Untuk tahap kerosakan yang lebih tinggi, pemutus litar dengan geganti pelindung diperlukan .

Apakah penyelenggaraan yang diperlukan oleh suis pemutus beban?

Suis pemutus beban berpenebat SF6 moden dalam tangki RMU yang dimeterai direka bentuk bebas penyelenggaraan seumur hidup. Semua komponen dalaman dimeterai dalam tangki untuk dilindungi daripada pencemaran, dan gas SF6 tidak perlu diisi semula sepanjang hayat perkhidmatan biasa. Semua komponen dalaman dimeterai dalam tangki untuk dilindungi daripada pencemaran, dan gas SF6 tidak diperlukan sepanjang hayat perkhidmatan biasa. Mekanisme luaran mungkin memerlukan pemeriksaan dan pelinciran yang kerap berdasarkan manual operasi pengilang.

Bagaimanakah saya boleh mendapatkan keadaan bahawa suis dibuka atau ditutup?

Suis pemutus beban memberikan beberapa petunjuk kedudukan: penunjuk mekanikal pada mekanisme pengendalian menunjukkan keadaan semasa, gambar rajah meniru mewakili konfigurasi litar sebenar, dan banyak RMU termasuk tetingkap pemerhatian untuk pengesahan visual langsung kedudukan sentuhan . Sesetengah peralatan menggabungkan suis tambahan untuk petunjuk jauh.

Apakah julat voltan yang tersedia?

Julat voltan terkadar suis pemutus beban biasanya adalah dari 6 kV hingga 40.5 kV, secara amnya adalah penarafan 11kV, 17.5 kV, 24 kV dan 33kV. Setiap penarafan voltan adalah untuk tahap penebat tertentu dan keperluan ujian.

Adakah suis pemutus beban sesuai untuk pemasangan luar?

Ya, tetapi perlu mengkonfigurasi dengan penutup dan pembekal kuasa. Banyak RMU untuk aplikasi luaran menggabungkan kabinet kalis cuaca, bahan tahan kakisan dan tangki bertutup yang melindungi komponen dalaman daripada pendedahan alam sekitar . yang selalunya dipasang di pencawang pasang siap bersama-sama dengan transformer. Unit luar mesti memenuhi keperluan perlindungan kemasukan tambahan dan rintangan UV.

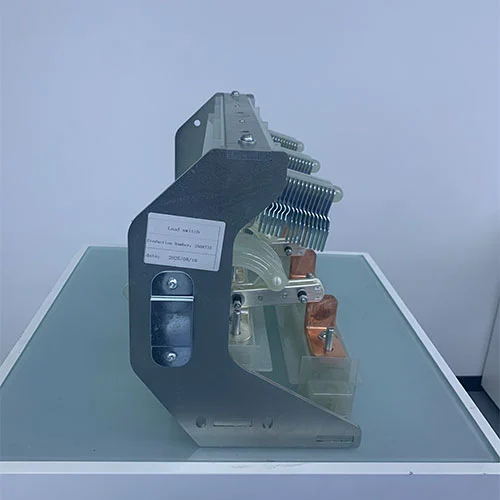

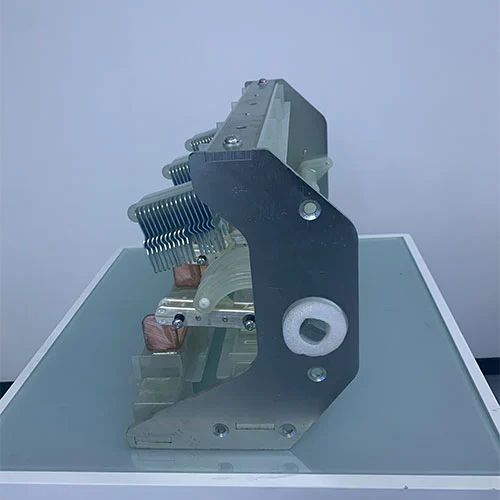

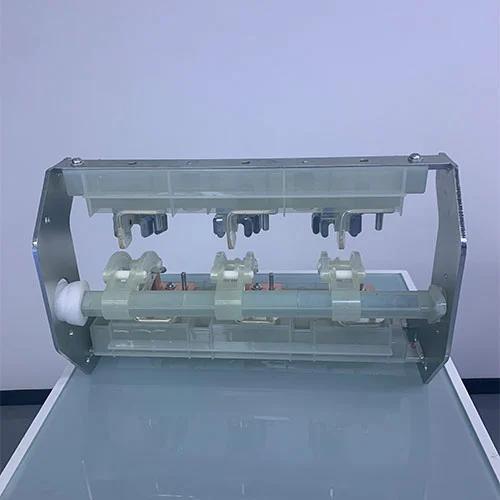

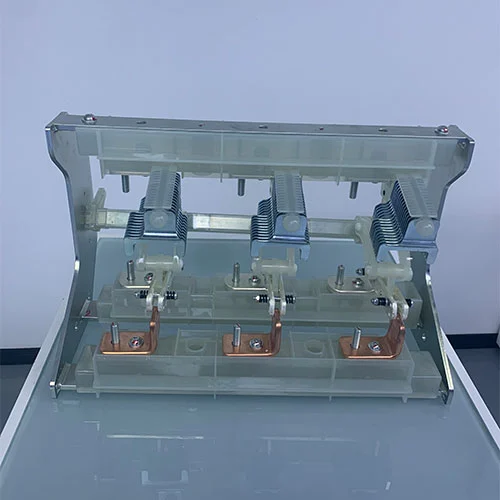

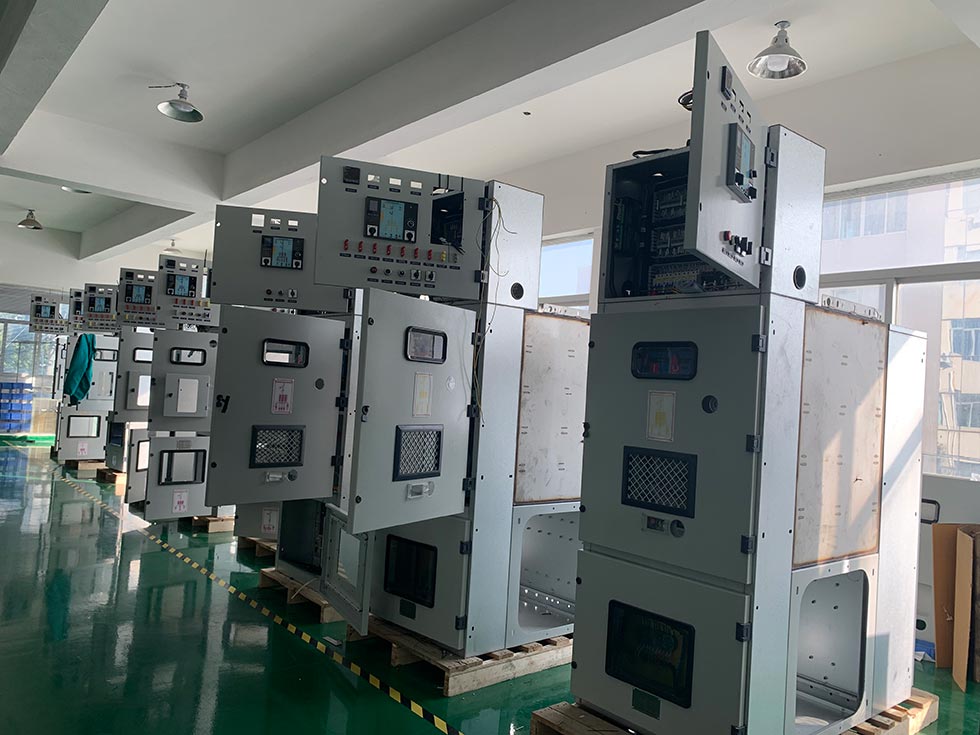

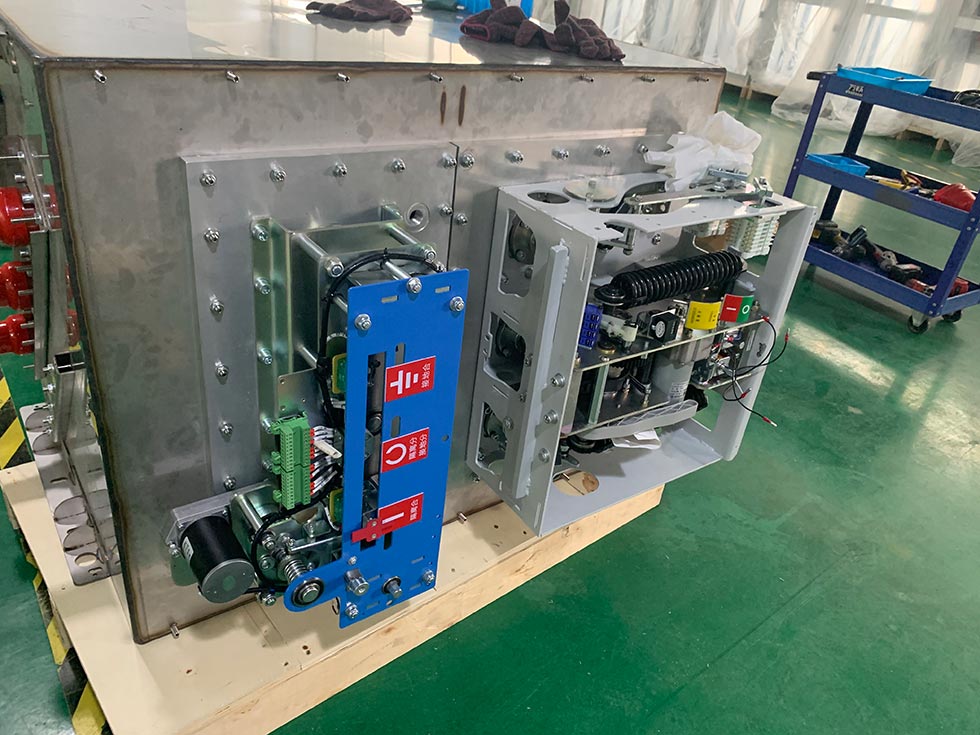

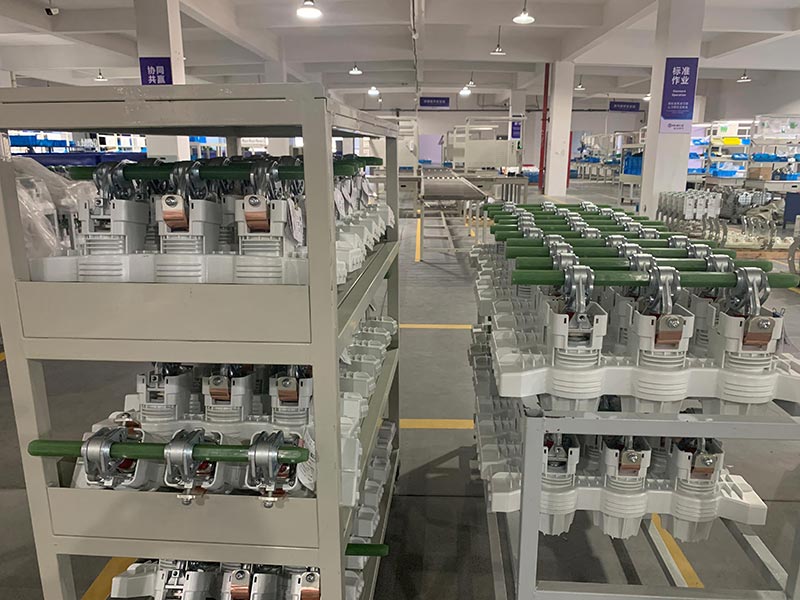

Paparan Produk
