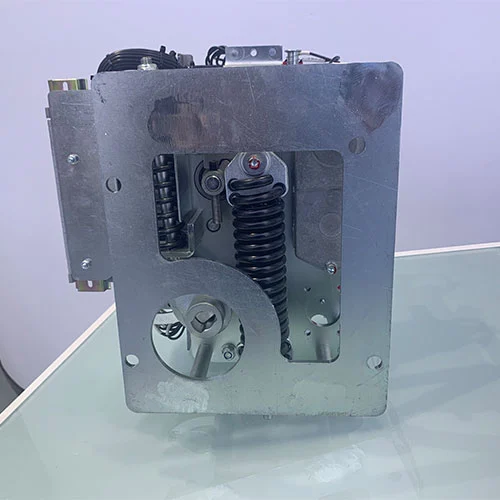

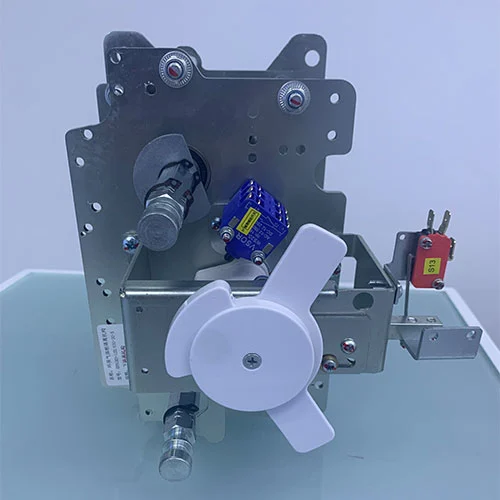

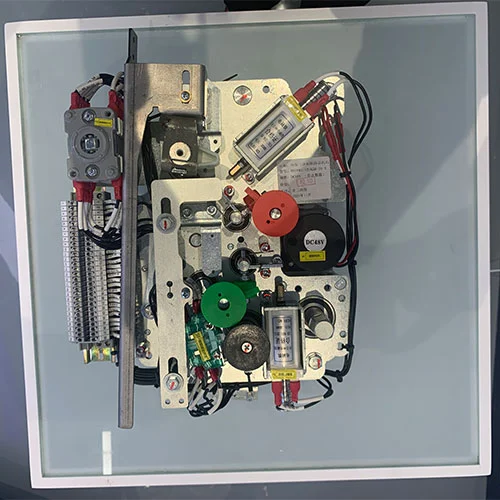

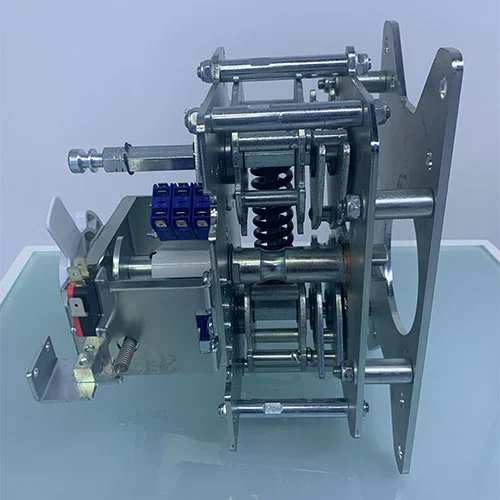

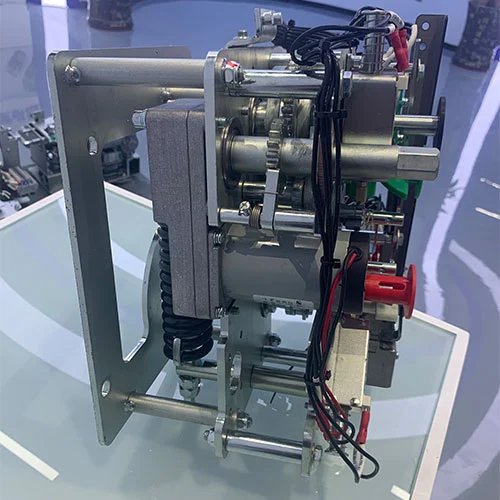

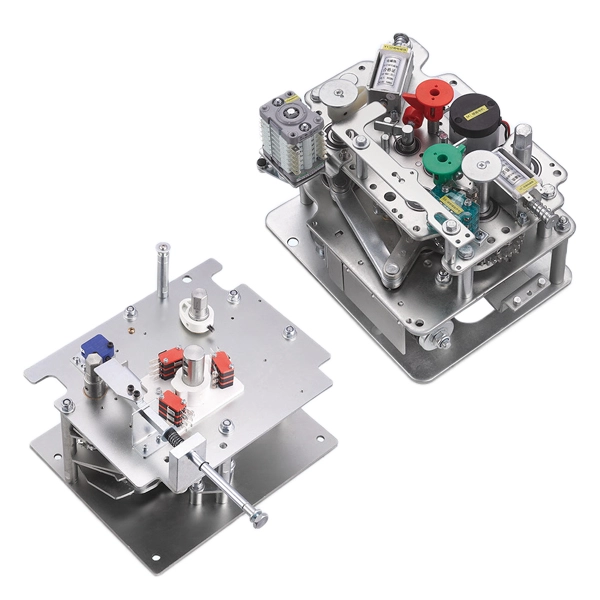

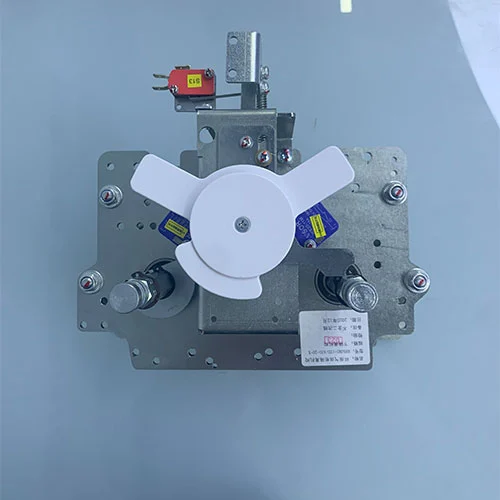

Mekanisme Operasi Pemutus Litar Elektrik RMU 11KV

Mekanisme Operasi Pemutus Litar Elektrik RMU 11KV ialah unit kawalan teras di dalam Unit Utama Gelang voltan sederhana. Ia bertanggungjawab untuk operasi pemutus dan pemutus litar vakum yang tepat dan pantas, memastikan pensuisan yang selamat dan perlindungan rangkaian pengedaran.

Kedua-dua pemutus litar vakum dan pemutus adalah komponen teras penting bagi unit utama gelang voltan sederhana, mekanisme pengendaliannya adalah utama untuk mengawal dan mengendalikan komponen ini dengan tepat dan pantas untuk melindungi rangkaian pengedaran voltan sederhana. Mekanisme yang direka untuk suis bertebat SF6, biasanya menggunakan kaedah penyimpanan dwi-tenaga untuk memastikan kelajuan operasi bebas daripada input manual. Mekanisme pengendalian biasa menggunakan spring ketegangan yang ditarik "lebih-tengah" untuk menyimpan tenaga untuk ditutup, yang apabila dilepaskan serentak memampatkan set spring yang berasingan untuk bersedia untuk operasi pembukaan seterusnya. Operasi ini memastikan kebolehpercayaan yang tinggi melalui interlock mekanikal terbina dalam yang menghalang urutan berbahaya, seperti menutup pemutus pada bilah pembumian.

Model dan makna

Kelebihan Utama

1. Reka Bentuk Bersepadu

Pemutus litar + mekanisme pemutus dalam satu sistem

2. Kebolehpercayaan yang tinggi

Hayat mekanikal melebihi 10, 000 kitaran

3. Sistem Keselamatan Lanjutan

Jalinan mekanikal penuh menghalang salah operasi

4. Operasi Fleksibel

Menyokong manual + motor + alat kawalan jauh

5. Pematuhan Standard

Memenuhi sepenuhnya keperluan GB / IEC

6. Terbukti dalam Projek Sebenar

Digunakan dalam ladang angin, pencawang, sistem kereta api

Beberapa Jenis Utama Mekanisme Operasi dalam RMU

RMU moden mempunyai banyak jenis berdasarkan fungsinya dan gabungan komponen atau komponen di dalamnya. Pengelasan berfungsi ini biasanya diwakili oleh kod huruf seperti C, V dan G . Setiap jenis adalah fungsi yang lengkap dan berasingan untuk memenuhi permintaan operasi unik unit utama cincin masing-masing.

 Mekanisme "C" (Unit Masuk/keluar):Fungsi utama mekanisme operasi jenis "C" digunakan untuk unit talian masuk atau keluar, Unit talian masuk ialah titik di mana kabel dari pencawang utama memasuki RMU. Unit ini pada asasnya ialah suis pemutus beban. Fungsi utamanya adalah untuk menukar arus beban dan, secara kritikal, untuk membuat (mendekati) kerosakan. Mekanisme pengendalian jenis C adalah teguh dan boleh dipercayai untuk kapasiti membuat kerosakan ini. Operasinya lazimnya ialah fungsi tiga kedudukan (HIDUP, MATI, dan EARTH pada sisi kabel), dengan interlock mekanikal yang kuat untuk memastikan operasi yang selamat. Prosedur pengecasan dan operasi mekanisme pengendalian ini digunakan pada kawalan mekanisme "C" terhadap suis beban .

 Mekanisme "V" (Unit Pemutus):Mekanisme "V" dikhususkan untuk fungsi pemutus litar, yang paling biasa digunakan untuk melindungi pengubah (fungsi "T-off" atau suis fius). Tidak seperti suis beban mudah, pemutus mesti boleh membuat dan memecahkan arus kerosakan. Oleh itu, mekanisme "V" ialah peranti bertenaga tinggi, berkelajuan tinggi. Ia hampir selalu merupakan mekanisme kendalian spring yang menyimpan tenaga untuk kedua-dua penutupan dan tersandung, memastikan kelajuan pembukaan adalah bebas daripada pengendali. Ini membolehkannya dengan pasti mengganggu arus litar pintas yang tinggi. Mekanisme ini juga direka bentuk untuk disepadukan dengan geganti perlindungan dan boleh menampilkan keupayaan auto-tutup semula. Mekanisme pengendalian jenis V ini mempunyai hayat operasi jangka panjang melebihi 10, 000 operasi .

 Mekanisme "G" (Suis Pembumian/Pemutus):Fungsi utama mekanisme pengendalian jenis "G" ialah mengendalikan suis pembumian yang digunakan untuk keselamatan dan pengasingan, Mekanisme pengendalian ini menyediakan sambungan bumi yang boleh dilihat dan boleh disahkan pada sisi kabel litar untuk operasi selamat atau pekerja, Akibatnya, mekanisme pengendalian jenis "G" tidak digunakan untuk membuat atau memecahkan arus beban secara amnya. Operasinya berkait rapat dengan mekanisme "C" atau "V" yang berkaitan; mekanisme "G" hanya boleh ditutup (membuatkan litar) apabila suis atau pemutus utama disahkan berada dalam kedudukan OFF. Jalinan ini adalah ciri keselamatan asas untuk mengelakkan kerosakan bencana.

Arahan Operasi

Peranti ini boleh dikendalikan secara manual semasa pentauliahan atau penyelenggaraan, atau elektrik semasa operasi biasa. Proses operasi biasanya ditunjukkan oleh lampu penunjuk mekanikal dan suis tambahan. Berikut ialah prosedur pengendalian untuk Mekanisme Operasi Pemutus Litar Elektrik RMU 11kV.

A. Menyimpan Tenaga (Pengecasan)

Sebelum sebarang operasi penutupan, mekanisme mesti "dicas."

Pengecasan manual

Pasang mekanisme pengendalian tetap pada unit utama gelang, dan kemudian masukkan pemegang khusus mekanisme ke dalam aci operasi, yang biasanya terletak di bahagian bawah kanan mekanisme pengendalian. Putar pemegang mengikut arah jam sehingga anda mendengar bunyi 'klik' yang jelas.

Pengecasan manual

Pasang mekanisme pengendalian tetap pada unit utama gelang, dan kemudian masukkan pemegang mekanisme ke dalam aci operasi, yang biasanya terletak di bahagian bawah kanan mekanisme pengendalian. Putar pemegang mengikut arah jam sehingga anda mendengar bunyi 'klik' yang jelas. Bunyi ini menunjukkan bahawa spring penutup mekanisme operasi telah diketatkan sepenuhnya dan dikunci pada tempatnya. Lampu penunjuk 'dicas' pada mekanisme operasi menunjukkan bahawa pengecasan telah selesai.

Pengecasan elektrik

Jika mekanisme pengendalian dilengkapi dengan motor, apabila mekanisme pengendalian dihidupkan, motor akan mengecas spring penutup secara automatik. Litar motor direka untuk terputus sebaik sahaja spring ditegangkan sepenuhnya, meninggalkan mekanisme dalam keadaan "sedia untuk ditutup".

B. Penutupan operasi

Setelah mekanisme dicas, pemutus boleh ditutup.

Penutupan manual

Tujuan ini akan berjaya dengan menekan butang "I" atau hijau. Operasi ini akan melepaskan spring penutup mengunci, dengan cepat menutup kenalan pemutus litar, dan melengkapkan sambungan litar utama. Dalam unit utama gelang voltan sederhana, butang itu sendiri boleh menggunakan reka bentuk dua bahagian

butang sebenar dalam mekanisme dan butang terlindung bebas dipasang pada pintu kabinet untuk meningkatkan keselamatan dan memberikan perlindungan tahap perlindungan.

Penutupan elektrik

Menjana tenaga menutup elektromagnet kepada arahan penutupan jauh. Omboh elektromagnet akan segera melepaskan kunci penutup, mencapai kesan yang sama seperti butang manual. Selepas ditutup, mekanisme operasi akan mula memampatkan spring pembukaan secara automatik, bersiap sedia untuk tersandung pemutus litar pada masa hadapan.

C. Operasi pembukaan

Mengganggu aliran arus dengan pemutus litar tersandung.

Pembukaan Manual

Melepaskan spring bukaan pra-mampat dengan menekan "O" atau pencetus butang merah. Sesentuh bergerak akan dipisahkan oleh pemacu tenaga yang disimpan, kemudian arka akan dipadamkan dan litar akan diasingkan dengan cepat

Pembukaan Elektrik

Solenoid perjalanan shunt (membuka) memberi tenaga dengan isyarat perjalanan jauh. Solenoid ini akan segera melepaskan selak pembukaan, menyebabkan pemutus terbuka dengan kelajuan dan kebolehpercayaan yang sama seperti operasi manual.

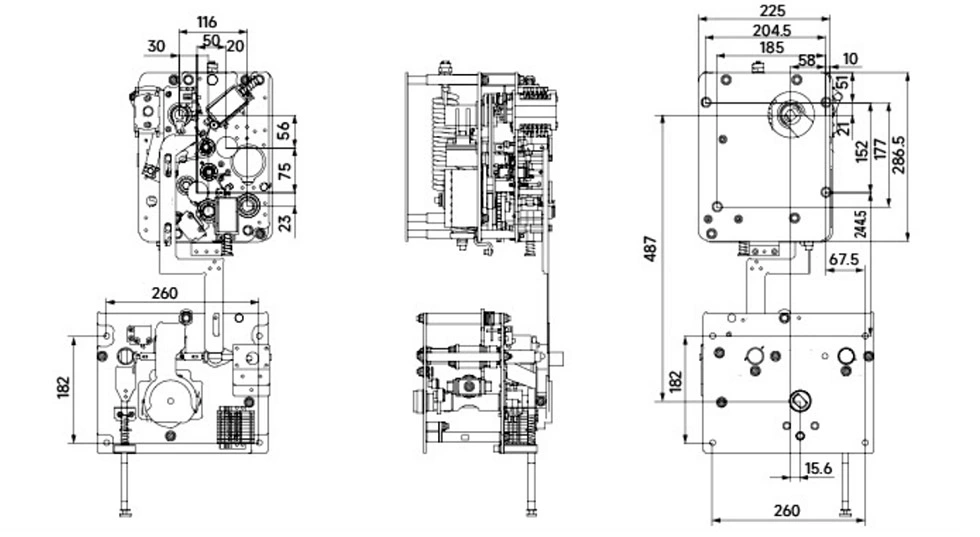

Rupa dan Dimensi

Mengapa Memilih Cotenele?

1.Pengilang asal yang berpangkalan di China (bukan peniaga)

2. 30, 000㎡ kemudahan pengeluaran

3. ISO9001 / ISO14001 / ISO45001 diperakui

4. Pelbagai teknologi yang dipatenkan

5. Kerjasama jangka panjang dengan syarikat kuasa

6. Pengalaman eksport yang stabil dalam pasaran global

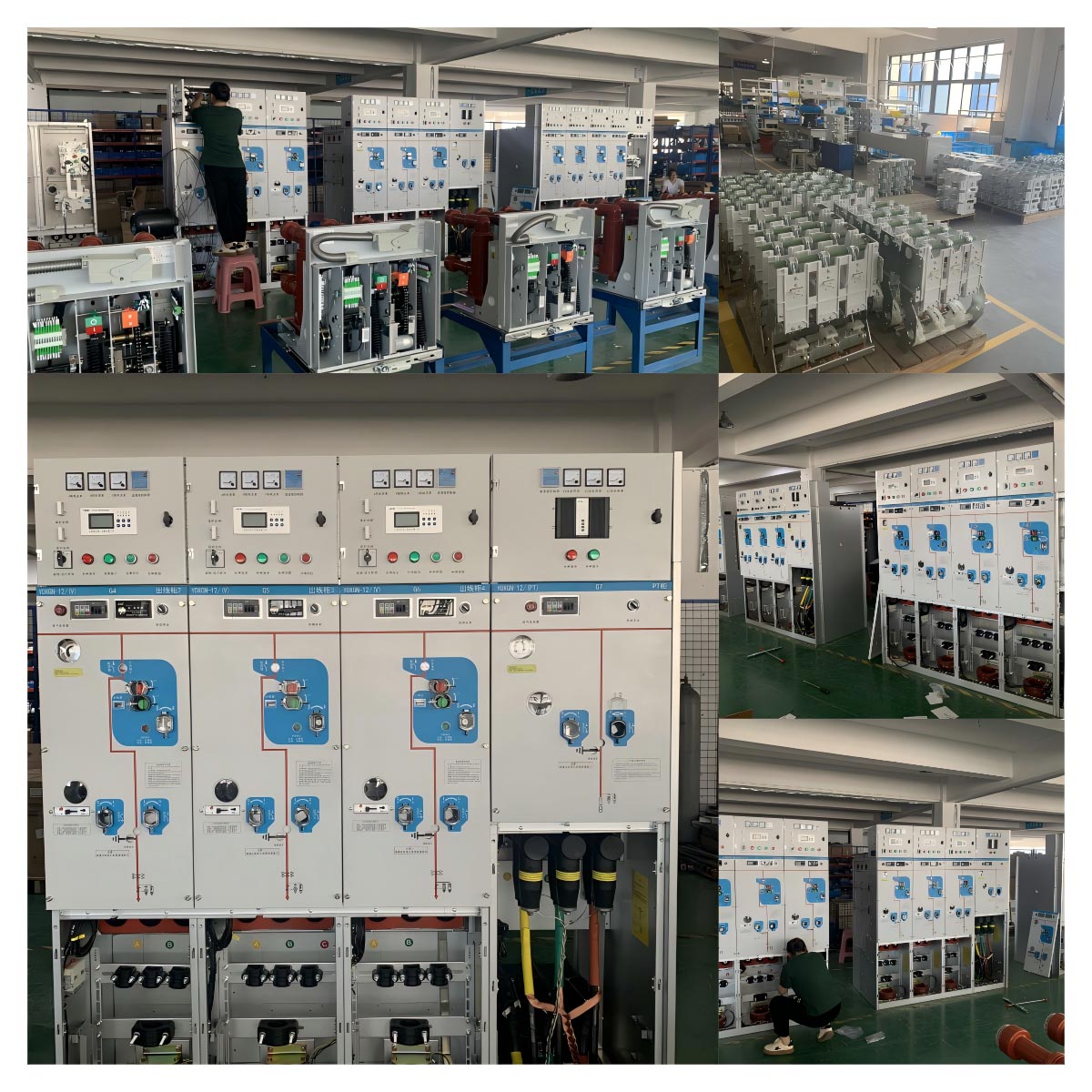

Paparan Produk
