Mekanisme Pengasingan Pemutus Litar Alat Suis MV 11KV

Mekanisme Pengasingan Pemutus Litar Alat Suis MV 11KV adalah penting untuk keselamatan operasi dan kebolehpercayaan suis voltan sederhana, terutamanya Unit Utama Gelang (RMU). RMU ialah peranti suis padat tertutup logam yang digunakan secara meluas dalam rangkaian pengagihan kuasa untuk menyediakan pensuisan, perlindungan dan pengasingan yang boleh dipercayai.

Di dalam suis ini, dua mekanisme beroperasi bersama tetapi mempunyai tujuan yang berbeza:

Mekanisme Operasi Pemutus Litar - secara aktif mengganggu arus beban dan kerosakan.

Mekanisme Pengasingan - secara pasif memastikan keselamatan kakitangan dengan menyediakan pengasingan elektrik yang boleh dilihat dan boleh dipercayai.

Operasi saling terkunci antara mekanisme ini menjamin kedua-dua perlindungan peralatan dan keselamatan manusia, menjadikannya amat diperlukan dalam aplikasi perindustrian dan utiliti.

Model Produk

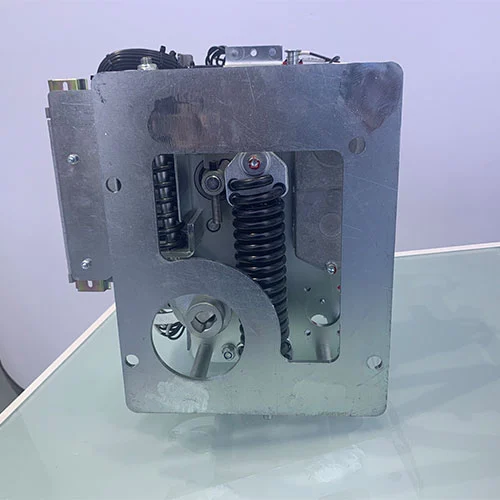

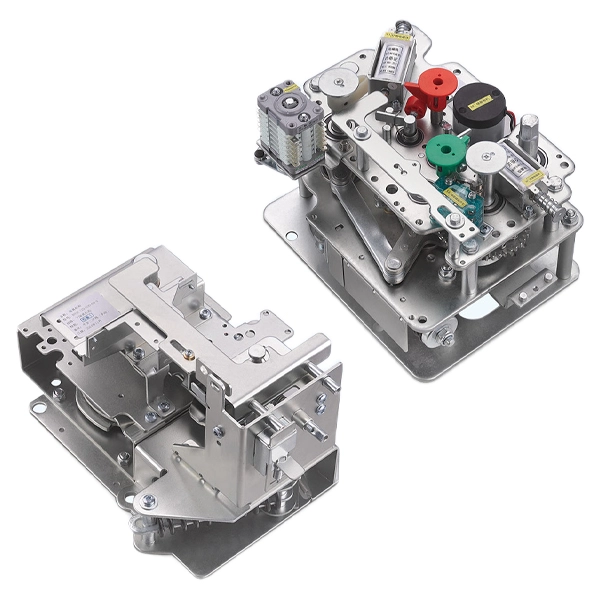

Komponen mekanisme operasi

Mekanisme Pengasingan Pemutus Litar Alat Suis MV 11KV ialah komponen kritikal yang digunakan dalam unit utama gelang (RMU) voltan sederhana (MV) dan sistem suis mesra alam. Ia menyepadukan kedua-dua mekanisme pengendalian pemutus litar dan mekanisme pengasingan, memastikan kawalan kuasa yang boleh dipercayai, perlindungan kerosakan dan operasi penyelenggaraan yang selamat.

Apakah Mekanisme Operasi Pemutus Litar?

Mekanisme Pengendalian Pemutus Litar biasanya digunakan untuk mengawal pemutus litar utama dalam RMU voltan sederhana atau suis mesra alam. Fungsi utama mekanisme operasi adalah untuk memudahkan pembukaan dan penutupan sesentuh pemutus (selalunya pencelah vakum) untuk mengendalikan arus beban dan, secara kritikal, untuk mengganggu arus kerosakan (litar pintas).

Kefungsian

Ia mesti mampu membuat, membawa dan memecahkan arus dalam keadaan normal dan tidak normal. Apabila kerosakan berlaku, mekanisme operasi pemutus litar vakum ini mesti beroperasi untuk membersihkan kerosakan dan melindungi peralatan hiliran dalam milisaat.

Penyimpanan Tenaga

Perbezaan dengan suis manual mudah ialah operasi pemutus litar vakum menchanis bergantung pada tenaga yang disimpan untuk mencapai gerakan berkelajuan tinggi yang diperlukan untuk gangguan arka. Penyimpanan tenaga mekanisme ini biasanya dicapai daripada mekanisme cas spring (yang boleh dicas secara manual atau oleh motor kecil) atau penggerak magnet. Tenaga disimpan perlahan selama beberapa saat tetapi dilepaskan serta-merta apabila mekanisme mendapat arahan.

Komponen

Mekanisme biasa termasuk spring penutup, spring buka, motor pengecas, trip dan solenoid tutup, dan pautan kompleks cam dan aci. Ia direka untuk beribu-ribu operasi sepanjang hayatnya.

Apakah Mekanisme Pengasingan?

Mekanisme Pengasingan mengawal operasi pemutus (pengasing) dan suis pembumian bersepadu. Tidak seperti pemutus litar, tujuannya bukan untuk mengganggu arus tetapi untuk menyediakan keadaan kerja yang selamat untuk kakitangan penyelenggaraan.

Kefungsian

Tugas utamanya ialah mencipta pengasingan galvanik yang boleh dilihat dan boleh dipercayai antara litar dinyahtenaga dan sumber kuasa hidup. Mekanisme operasi pemutus suis dalam RMU voltan sederhana atau suis mesra alam secara amnya juga menyepadukan suis pembumian, yang menghubungkan litar terpencil ke tanah. Langkah ini melepaskan sebarang cas kapasitif yang terperangkap dan melindungi daripada suapan belakang yang tidak disengajakan daripada sumber lain.

Operasi

Mekanisme operasi suis pengasingan ini dikendalikan secara manual dan elektrik oleh pemegang luaran yang dimasukkan ke dalam panel hadapan gear suis. Pemegang memusingkan aci operasi yang disambungkan ke sistem tuil dan sesondol, yang menggerakkan sesentuh pengasing.

Ciri Keselamatan Utama

Mekanisme pengasingan beroperasi pada kelajuan manual yang agak perlahan atau elektrik secara langsung dan tidak mempunyai keupayaan pelindapkejutan arka. Oleh itu, ia dilarang sama sekali dibuka apabila peranti dicas. Ia bergantung pada sifat penebat medium sekeliling (udara atau gas SF6) untuk mengekalkan pengasingan sebaik sahaja dibuka.

Perbezaan Utama Antara Dua Mekanisme

Prinsip Kerja gabungan kedua-dua mekanisme operasi ini: Saling mengunci untuk Keselamatan

Operasi selamat unit utama gelang (RMU) bergantung pada interlock mekanikal yang ketat antara mekanisme pemutus litar dan mekanisme pengasingan. Mekanisme Pengasingan Pemutus Litar Alat Suis MV 11kV kami mesti dilakukan dengan ketat mengikut urutan yang telah ditetapkan dan mengikut peraturan keselamatan elektrik asas.

Aliran kerja penyelenggaraan gangguan bekalan kuasa berikut menunjukkan sinerginya:

Buka Pemutus

apabila pengendali menghantar arahan perjalanan, mekanisme operasi pemutus litar akan melepaskan tenaga spring yang disimpan, dan akan membuka kenalan pemutus litar, maka arus beban akan terganggu dengan selamat. Litar dinyahtenagakan tetapi belum selamat pada masa ini, kerana sambungan elektrik yang kukuh kepada bekalan masih wujud.

Buka Pengasing

Kini sistem saling mengunci melepaskan kunci mekanikal pada Mekanisme Pengasingan selepas merasakan pemutus litar terbuka. Operator memasukkan pemegang dan memutar aci untuk membuka pengasing. Tindakan ini akan mewujudkan jurang udara fizikal antara busbar hidup dan litar hiliran, ini akan mewujudkan pengasingan yang boleh dilihat.

Tutup Suis Bumi

Operator kemudiannya menggunakan antara muka yang sama (atau berasingan) untuk menggunakan suis pembumian melalui mekanisme khususnya. Ini menghubungkan bahagian hiliran litar terus ke potensi tanah, memastikan sebarang cas sisa dilepaskan dengan selamat.

Keadaan Selamat Akhir

Pemutus terbuka, pengasing terbuka, dan suis bumi ditutup. Interlock mekanikal memastikan pintu kabinet tidak boleh dibuka melainkan suis pembumian disahkan ditutup. Sebaliknya, sistem yang saling bersambung ini secara fizikal akan menghalang pemutus litar daripada ditutup melainkan suis pengasingan ditutup sepenuhnya dan suis pembumian berada dalam keadaan terbuka. Ini membentuk rantaian keselamatan yang tidak boleh dipecahkan.

Mekanisme pemutus litar bertindak sebagai pelindung aktif, menguruskan tenaga grid kuasa. Mekanisme pengasingan bertindak sebagai kunci keselamatan pasif, memastikan keselamatan kakitangan pengurusan. Mereka akan membentuk sistem yang komprehensif bersama-sama, di mana perlindungan berkelajuan tinggi seimbang dengan keselamatan mutlak yang dikuatkuasakan secara mekanikal.

Arahan Operasi

Operasi Pengecasan:Sebelum sebarang tindakan penutupan boleh dilakukan, mekanisme mesti terlebih dahulu dicas untuk menyimpan tenaga yang diperlukan. Untuk pengecasan manual, masukkan pemegang khusus pada aci operasi yang terletak di sebelah kanan bawah mekanisme dan putarkannya mengikut arah jam. Teruskan membelok sehingga "klik" yang berbeza kedengaran, yang menandakan bahawa pengecasan selesai; pada masa ini, aci penunjuk pengecasan akan mengaktifkan suis mikro kepada kedudukan tertutup sepenuhnya. Untuk pengecasan elektrik, hanya gunakan kuasa pada mekanisme, dan motor akan berjalan secara automatik untuk menyimpan tenaga. Setelah bateri dicas sepenuhnya, litar motor akan terputus, manakala peranti mekanikal akan kekal dalam mod siap sedia, dan tenaga yang disimpan akan dikekalkan sehingga arahan penutupan diterima. Sebelum bergantung pada operasi pengecasan elektrik, adalah perlu untuk memastikan bahawa semua talian tambahan disambungkan dengan betul.

Operasi Penutupan:Dengan mekanisme berjaya dicas, pemutus boleh ditutup untuk melengkapkan litar utama. Untuk menutup secara manual, tekan butang hijau dengan kuat; tindakan ini dengan serta-merta melepaskan tenaga penutup yang tersimpan, membolehkan mekanisme memacu hubungan pemutus litar bersama-sama. Untuk operasi elektrik, perlu menghidupkan kuasa untuk mengaktifkan dan menutup gegelung elektromagnet, yang akan segera mencetuskan tindakan dan melepaskan kunci mekanikal. Tenaga yang disimpan kemudiannya dilepaskan, menutup kenalan utama. Adalah penting untuk ambil perhatian bahawa semasa proses ini, mata air pembukaan ditegangkan secara serentak sebagai persediaan untuk perjalanan akan datang. Walaupun mekanisme boleh mula mengecas semula dengan serta-merta, logik interlock dalaman akan menghalang sebarang arahan penutupan seterusnya daripada dilaksanakan sehingga pemutus litar dibuka semula.

Operasi Pembukaan:Untuk mengganggu litar dan memutuskan sambungan pemutus litar, mekanisme pembukaan mesti dicetuskan. Untuk tersandung manual, tekan butang merah dengan kuat, yang melepaskan selak yang menahan spring pembukaan. Tenaga yang disimpan dalam mata air ini akan dikeluarkan serta-merta, memacu peranti untuk memisahkan sesentuh utama. Untuk operasi tersandung elektrik, elektromagnet tersandung shunt boleh dihidupkan dan diaktifkan melalui geganti pelindung atau arahan jauh; Elektromagnet akan segera diaktifkan, melepaskan kunci spring dan memaksa sesentuh berpisah. Operasi ini boleh memutuskan arus dengan selamat dan memulihkan pemutus litar ke kedudukan terbuka, bersiap sedia untuk kitaran pengecasan dan penutupan seterusnya.

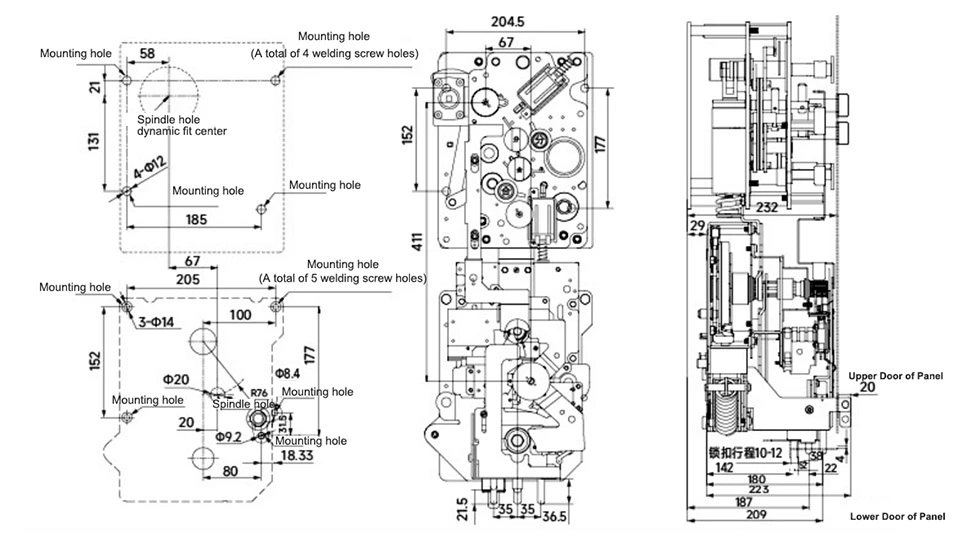

Rupa dan Dimensi

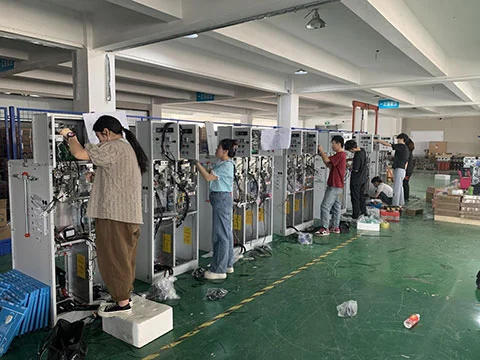

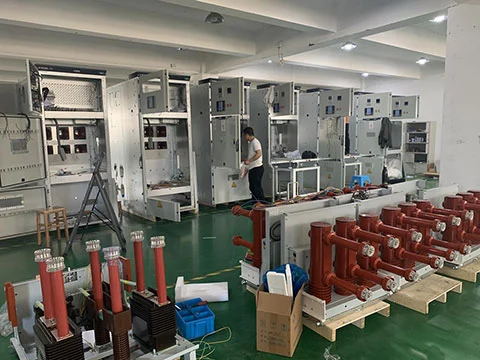

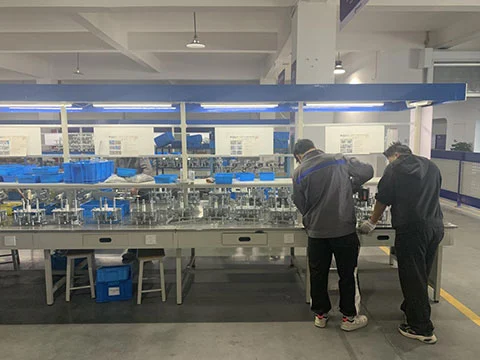

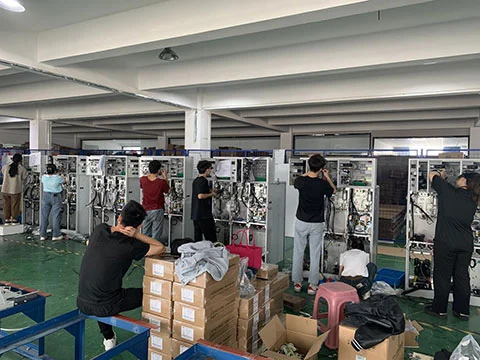

Kilang Kami

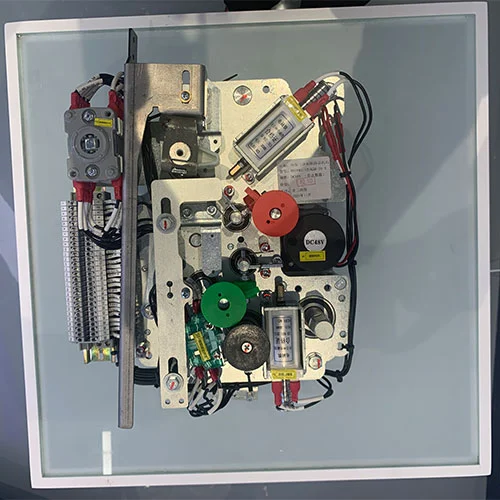

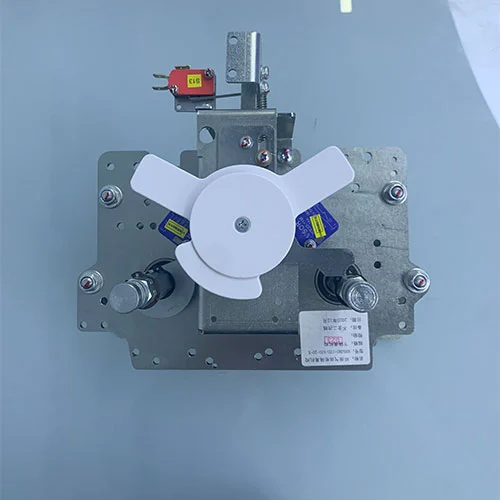

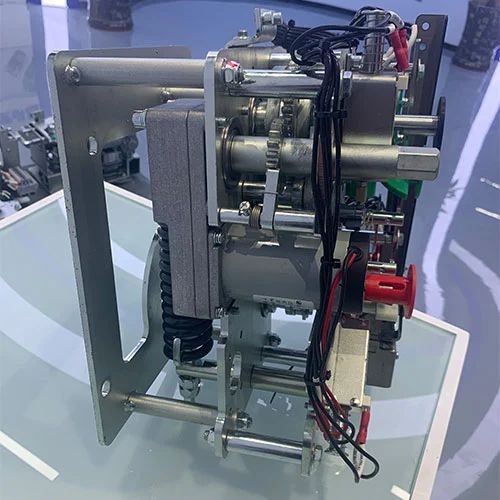

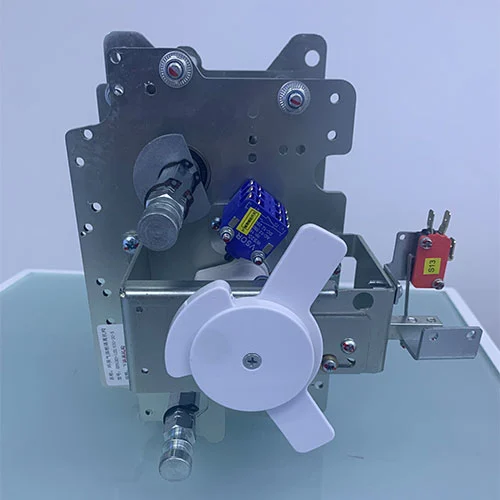

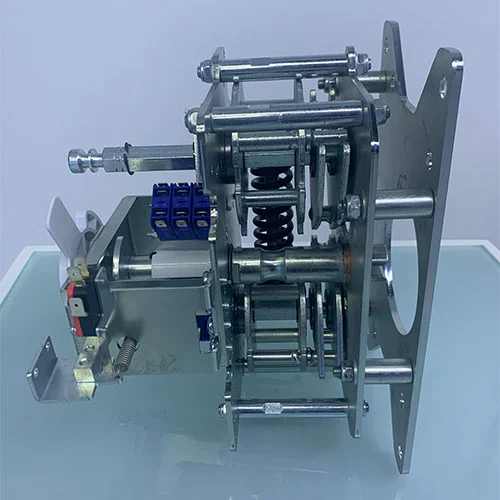

Paparan Produk
