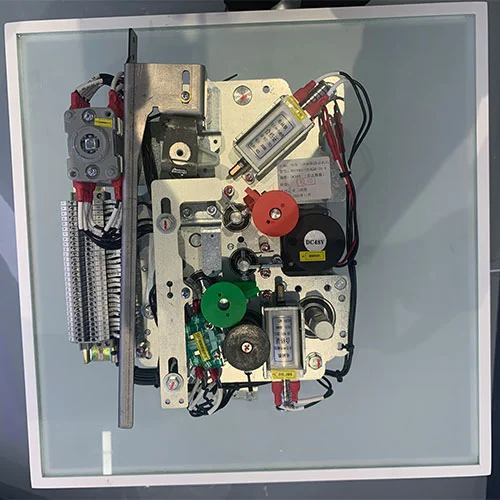

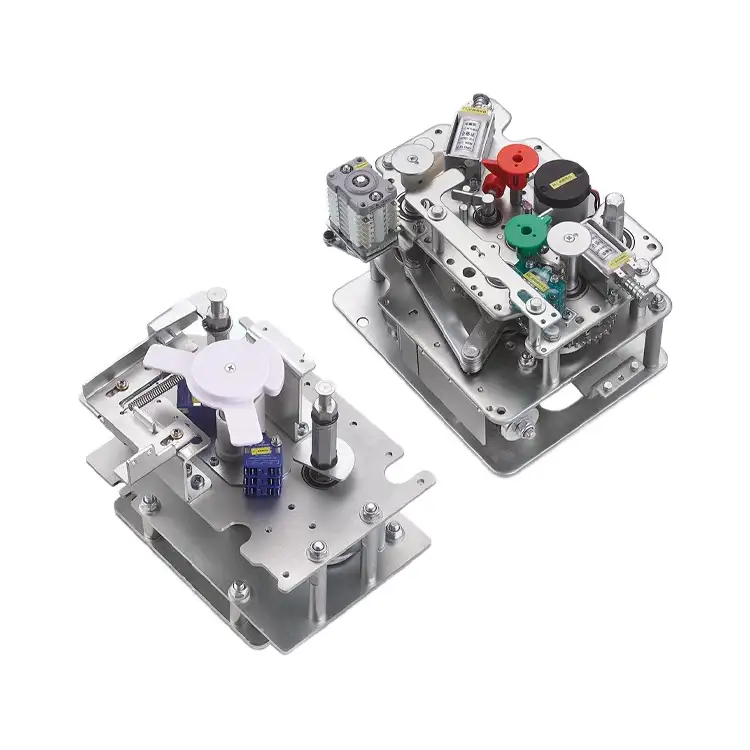

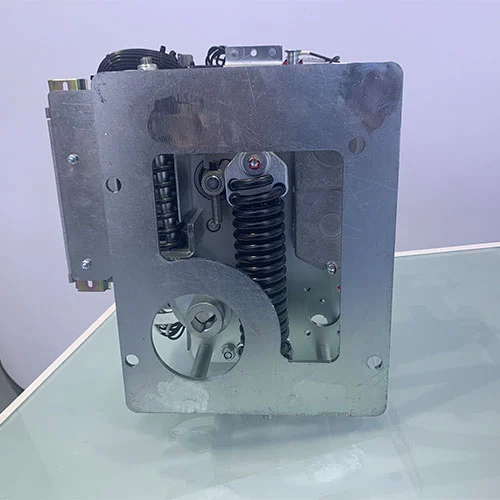

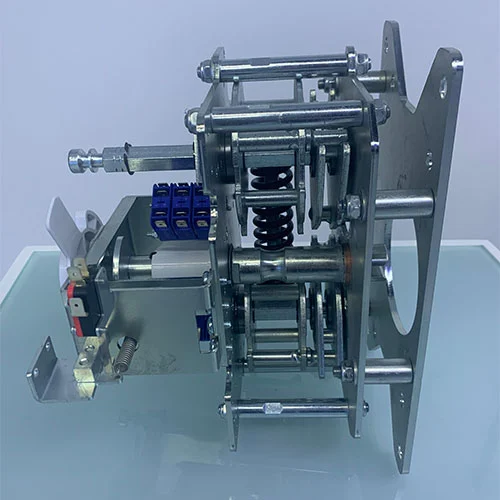

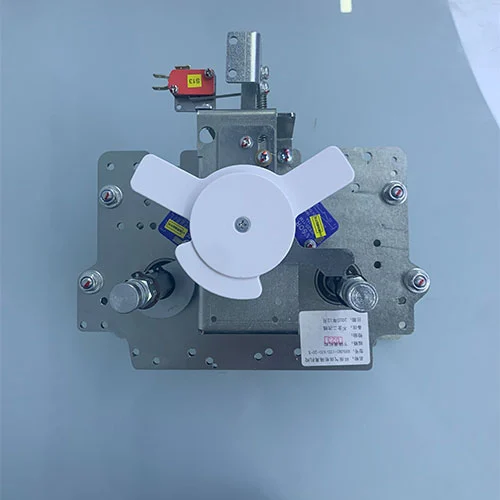

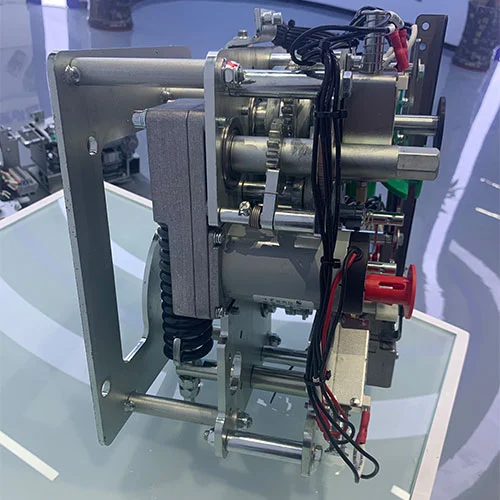

Pemutus Litar VCB Voltan Sederhana 11KV dengan Mekanisme Pengasingan

Pemutus Litar VCB Voltan Sederhana 11KV Dengan Mekanisme Pengasingan memainkan peranan yang sangat penting dalam perlindungan dan kawalan sistem pengagihan kuasa. Dalam suis mesra alam, mekanisme operasi ini biasanya berfungsi untuk mengurangkan kesan alam sekitar dan mengekalkan prestasi yang baik. Mekanisme operasi boleh memastikan bahawa pemutus litar mengganggu arus kerosakan dengan segera dan menukar operasi dengan pasti. Mekanisme pengendalian pemutus litar menggunakan bahan tahan lama, kaedah penyimpanan tenaga yang cekap, yang boleh meminimumkan kadar penyelenggaraan dan kegagalan. Banyak kerosakan pemutus litar dikaitkan dengan mekanisme pengendalian, menjadikan kepentingan bahan teguh dan penilaian keadaan biasa.

Sorotan Produk

Model dan makna

Apakah Mekanisme Operasi?

Mekanisme pengendalian ialah pemasangan untuk pemutus litar atau pemutus, yang menjana, menyimpan dan membebaskan tenaga mekanikal untuk membuka atau menutup sesentuh elektrik. Mekanisme pengendalian ini terdiri daripada medium storan tenaga, sistem penggerak dan peranti saling mengunci, yang bertujuan untuk mencegah maloperasi. Bergantung pada reka bentuk dan keperluan daya, satu mekanisme boleh berfungsi satu fasa atau ketiga-tiga fasa sistem voltan tinggi. Jenis biasa termasuk mekanisme operasi C-tyoe, G-Type, V-jenis dan F. Dalam panel mesra alam dan unit utama cincin, mekanisme kendalian spring digunakan secara meluas sebagai kesederhanaan, kebolehpercayaan dan mesra alam.

Prinsip Kerja

Mekanisme pengendalian ialah komponen Pemutus Litar VCB Voltan Sederhana 11kV dengan Mekanisme Pengasingan. Fungsinya adalah untuk menjana, menyimpan, dan membebaskan tenaga mekanikal untuk membuka atau menutup sesentuh elektrik. Mekanisme pengendalian terdiri daripada medium storan tenaga, sistem pemacu, dan peranti saling kunci untuk mengelakkan salah operasi. Bergantung pada reka bentuk tertentu dan keperluan beban, satu mekanisme pengendalian boleh berfungsi pada litar fasa tunggal dalam sistem voltan tinggi atau pada masa yang sama melayani semua litar tiga fasa.

Jenis biasa termasuk mekanisme pengendalian Jenis C, Jenis G, Jenis V dan Jenis F. Dalam unit suis dan gelang yang mesra alam, mekanisme pengendalian spring digunakan secara meluas kerana strukturnya yang ringkas, operasi yang boleh dipercayai dan kemesraan alam sekitar.

Arahan Pengendalian - Pemutus Litar VCB Voltan Sederhana 11KV Dengan Mekanisme Pengasingan

1. Operasi Penyimpanan Tenaga

1. Lindungi mekanisme pengendalian pada kabinet suis.

2. Pasang pemegang khusus pada aci operasi di sebelah kanan bawah mekanisme.

3. Putar pemegang mengikut arah jam sehingga bunyi "klik" kedengaran. Ini menunjukkan:
Aci penunjuk simpanan tenaga telah mengaktifkan sepenuhnya suis mikro.
Penyimpanan tenaga selesai.

4. Semasa operasi elektrik, mekanisme secara automatik menyimpan tenaga apabila dihidupkan.

5. Selepas penyimpanan tenaga, litar motor terputus, mengekalkan tenaga yang disimpan sehingga sistem melepaskannya untuk menutup litar.

6.Penting: Pastikan litar sekunder disambungkan dengan betul dan bebas ralat sebelum beroperasi.

2. Operasi Penutupan

Operasi Manual:

1.Tekan butang hijau untuk melepaskan tenaga penutup yang tersimpan dengan serta-merta.

2. Mekanisme memacu sesentuh pemutus litar untuk menutup sepenuhnya litar utama.

Operasi elektrik:

1. Memberi tenaga pada gegelung solenoid penutup.

2. Solenoid membebaskan tenaga tersimpan, memacu sesentuh tertutup.

3. Semasa proses ini, spring pembukaan mula mengecas semula.

4. Nota Keselamatan: Penutupan semula dihalang oleh interlock anti-pemalsuan sehingga sistem bersedia.

3. Operasi Pembukaan

Operasi Manual:

1.Tekan butang merah untuk melepaskan tenaga pembukaan yang disimpan.

2. Mekanisme memacu sesentuh pemutus litar untuk membuka litar utama.

Operasi elektrik:

1. Memberi tenaga pada gegelung solenoid pembukaan.

2. Solenoid membebaskan tenaga dengan segera, memastikan pemisahan sentuhan yang cepat.

3. Mekanisme operasi melengkapkan pembukaan litar utama dengan pasti.

4. Petua Keselamatan dan Penyelenggaraan

Prosedur ini memastikan pensuisan yang selamat dan boleh dipercayai sambil mengekalkan interlock dan integriti penutupan semula automatik.

Ujian tetap disyorkan menggunakan penganalisis pemutus litar standard.

Periksa spring simpanan tenaga, saling mengunci dan melincirkan bahagian yang bergerak setiap 6–12 bulan.

Sentiasa ikut garis panduan pengilang untuk mengelakkan maloperasi atau kerosakan sistem.

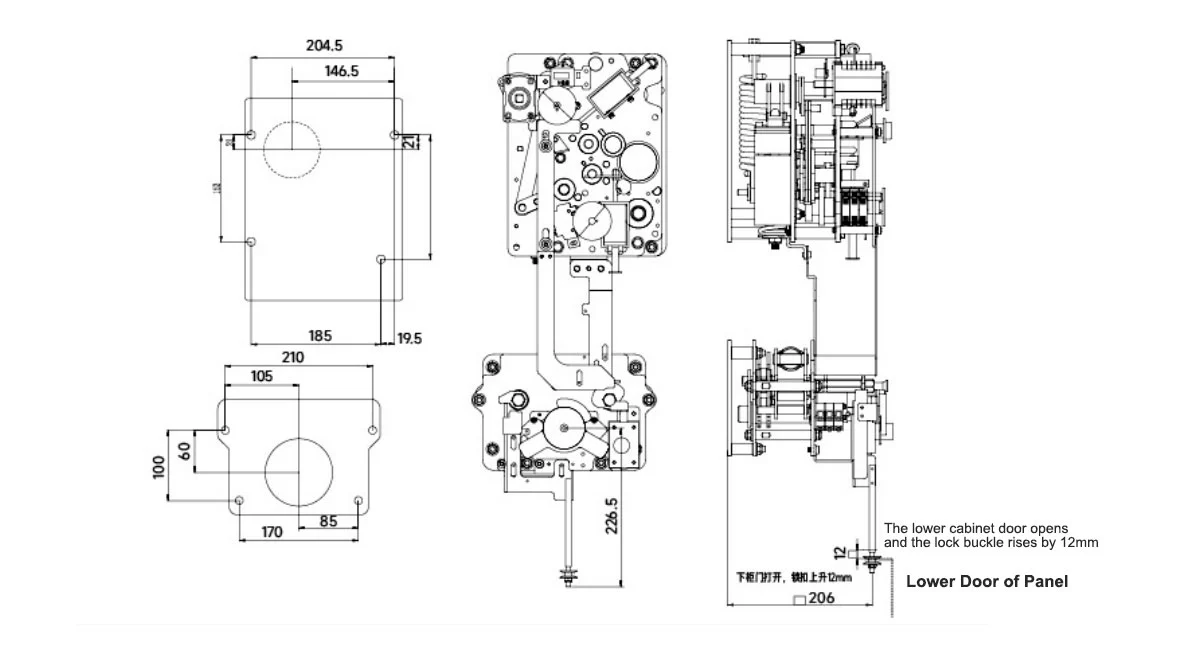

Rupa dan Dimensi

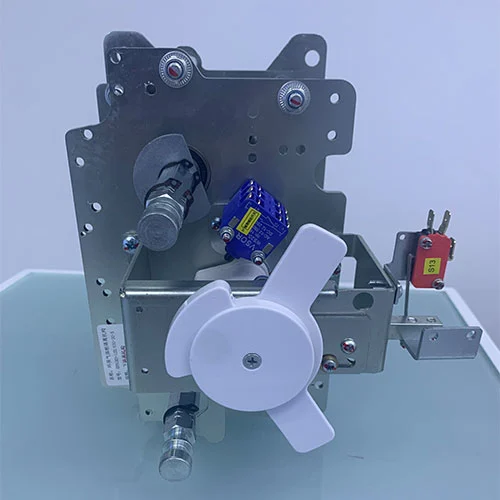

Paparan Produk

Soalan Lazim

S1: Apakah hayat mekanikal Pemutus Litar VCB Voltan Sederhana 11kV dengan Mekanisme Pengasingan?

A1: Dengan penyelenggaraan yang betul, hayat mekanikal boleh melebihi 10, 000 kitaran.

S2: Bolehkah produk ini disesuaikan?

A2: Ya, kami boleh menyediakan perkhidmatan OEM/ODM mengikut tahap voltan tertentu atau keperluan persekitaran.

S3: Adakah ia sesuai untuk suis mesra alam?

A3: Sudah tentu. Produk ini digunakan secara meluas dalam aplikasi berfokuskan kemampanan seperti GIS, RMU dan alat suis penebat udara.

S4: Piawaian manakah yang dipatuhi?

A4: GB1984-2014 dan GB/T1985-2023.

S5: Berapa kerap penyelenggaraan perlu dilakukan?

J5: Penyelenggaraan disyorkan setiap 6-12 bulan, termasuk pemeriksaan penyimpanan tenaga, pemeriksaan interlock dan pelinciran.

Keselamatan dan Penyelenggaraan

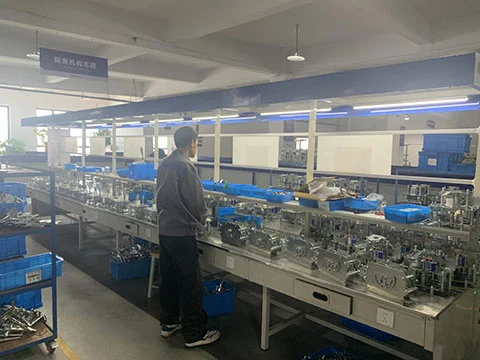

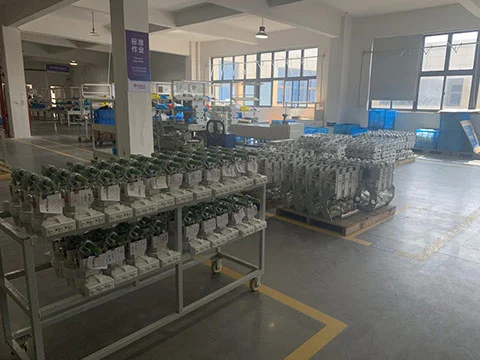

Kilang Cotenele menyediakan ujian komprehensif dan sokongan penyelenggaraan. Semua mekanisme diperiksa sebelum penghantaran dan disertakan dengan panduan teknikal daripada jurutera kilang kami untuk memastikan operasi yang selamat dan boleh dipercayai.

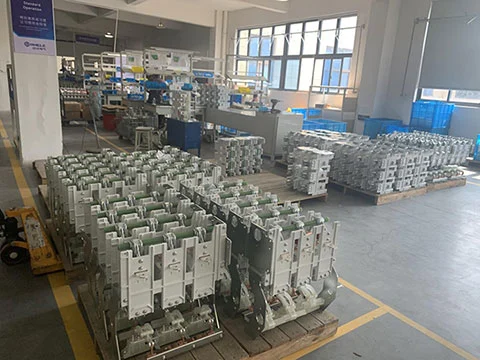

Paparan Produk
