Mekanisme Pengasingan 11KV untuk Panel Dalaman Voltan Sederhana

Mekanisme Pengasingan 11KV Untuk Panel Dalaman Voltan Sederhana ialah mekanisme pengendalian terpencil yang digunakan untuk operasi membuka dan menutup suis putus dan suis pembumian dalam suis penebat gas (GIS) mesra alam. Mekanisme operasi pemutus suis ini menggunakan sistem storan tenaga spring untuk memacu suis putus sambungan, dan mekanisme storan tenaga over-center spring mampatan mengawal operasi suis pembumian. Mekanisme operasi pemutus suis ini mempunyai ciri tiga kedudukan kerja yang berbeza: Tertutup (HIDUP), Buka (MATI) dan Dibumikan (EARTH). Mekanisme operasi mempunyai fungsi saling kunci mekanikal lima pencegahan untuk memastikan keselamatan operasi dan pematuhan urutan.

Model dan makna

Spesifikasi Teknikal

Bagaimana untuk mengendalikan produk ini dengan betul?

Semua operasi Mekanisme Pengasingan KDSGM-12D/630-20 11KV Untuk Panel Dalaman Voltan Sederhana dilakukan menggunakan pemegang heksagon khusus yang dimasukkan ke dalam aci pemacu yang sepadan.

1. Menutup Suis Putuskan Sambungan

Pastikan suis pembumian panel berada dalam kedudukan OFF.

Masukkan pemegang ke dalam aci heksagon di sebelah kanan mekanisme.

Putar kira-kira 90° melawan arah jam untuk menutup suis putus.

Apabila suis putus sambungan DITUTUP, port suis pembumian disekat oleh plat penunjuk, menghalang operasi yang tidak selamat.

2. Membuka Suis Putus Sambungan (OFF)

Masukkan pemegang ke dalam aci heksagon di bahagian atas mekanisme.

Putar kira-kira 90° mengikut arah jam untuk membuka suis putus sambungan.

Sebaik sahaja DIBUKA, pengendali boleh menutup semula suis putus sambungan atau mengendalikan suis pembumian.

3. Mengendalikan Suis Pembumian

Hanya dibenarkan selepas suis putus sambungan TERBUKA sepenuhnya.

Masukkan pemegang ke dalam aci heksagon di sebelah kiri mekanisme.

Putar 90° mengikut arah jam untuk menutup litar pembumian, atau 90° lawan jam untuk membukanya.

Apabila suis pembumian DITUTUP, port suis putus sambungan disekat, mengekalkan integriti saling kunci dan memastikan operasi yang selamat.

Ciri Keselamatan Utama

Lima-Pencegahan Saling: Menghalang pembumian tidak sengaja litar hidup atau memberi tenaga kepada litar pembumian.

Penunjuk Visual: Tunjukkan dengan jelas kedudukan suis kepada operator.

Penguatkuasaan Operasi Berjujukan: Memastikan suis putus dan suis pembumian sentiasa dikendalikan dalam susunan yang betul.

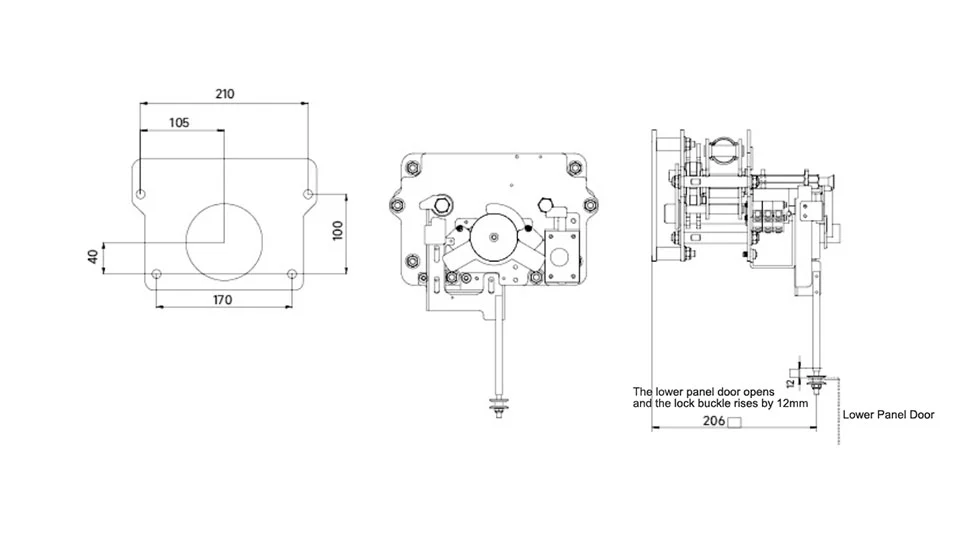

Rupa dan Dimensi

Skop Permohonan

Mekanisme Pengasingan 11KV Untuk Panel Dalaman Voltan Sederhana ini direka khusus sebagai komponen yang dipadankan untuk suis pengasingan dan pembumian tiga kedudukan (ON-OFF-EARTH) yang dipasang dalam unit utama cincin penebat gas (RMU) dan suis bervoltan sederhana yang mesra alam. Ia sesuai untuk aplikasi yang memerlukan interlock keselamatan yang ketat dan pensuisan kendalian spring yang boleh dipercayai dalam sistem pengagihan kuasa utiliti, komersial dan industri.

Soalan Lazim

S1: Apakah urutan operasi yang betul antara suis putus dan suis pembumian?

J: Jalinan keselamatan mesti dikuatkuasakan mengikut urutan yang ketat. Suis pembumian hanya boleh dikendalikan (ditutup atau dibuka) selepas suis pemutus TERBUKA sepenuhnya. Pemutus hanya boleh dikendalikan apabila suis pembumian terbuka sepenuhnya. Pematuhan pada urutan ini menghalang penutupan berbahaya suis pembumian ke litar hidup yang bertenaga.

S2: Bagaimanakah "fungsi saling kunci lima pencegahan" berfungsi untuk mekanisme operasi ini?

J: Fungsi saling mengunci beroperasi terutamanya melalui reka bentuk mekanikal. apabila suis putus atau suis pembumian berada dalam kedudukan TERTUTUP, plat penghalang fizikal akan menyekat aci operasi suis lawan. Mekanisme pengasingan ini akan memastikan operasi keselamatan yang penting dihalang, termasuk pembumian litar hidup, penjanaan litar pembumian, dan akses ke bahagian dalam petak semasa peralatan dihidupkan.

S3: Piawaian manakah yang dipatuhi oleh Mekanisme Pengasingan 11KV Untuk Panel Dalaman Voltan Sederhana ini?

J: Panel Dalaman Voltan Sederhana dihasilkan dan diuji sepenuhnya dengan mematuhi piawaian kebangsaan China GB/T 1985-2023 "Pemutus arus ulang-alik voltan tinggi dan suis pembumian" dan spesifikasi teknikal lain yang berkaitan untuk komponen suis.

S4: Adakah pemegang operasi universal untuk semua operasi?

J: Ya, satu pemegang heksagon khusus digunakan untuk semua operasi. Walau bagaimanapun, ia hanya boleh dimasukkan ke dalam aci operasi tertentu yang tidak disekat oleh plat penunjuk interlock pada bila-bila masa, dengan itu menguatkuasakan prosedur yang betul.

S5: Bagaimanakah pengendali boleh mengesahkan secara visual kedudukan semasa suis?

J: Mekanisme ini menggabungkan penunjuk kedudukan yang jelas. Tambahan pula, sistem interlock menyediakan isyarat visual langsung: jika port pengendalian dilindungi oleh plat penunjuk, suis sepadan berada dalam kedudukan TERTUTUP, dan suis ganti selamat untuk beroperasi (jika portnya boleh diakses).

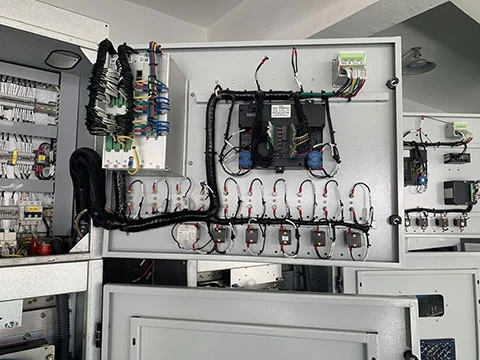

Mengapa Memilih Produk Cotenele?

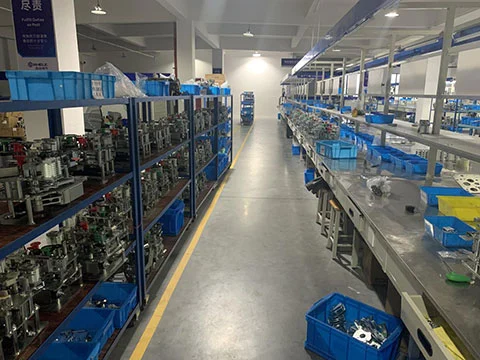

Pembuatan dalaman:Memiliki lebih 30, 000 meter persegi ruang kilang dan diperakui ISO9001, ISO14001, dan ISO45001.

Kebolehpercayaan:Digunakan dalam pelbagai projek kuasa, metro, petrokimia dan perindustrian.

Penyesuaian Pantas:Menyediakan perkhidmatan OEM/ODM untuk pengilang suis.

Inovasi Alam Sekitar:Memberi tumpuan kepada komponen GIS yang mesra alam.

Kepakaran Teknikal:Pasukan kejuruteraan yang berpengalaman memastikan keselamatan, ketepatan dan ketahanan produk.

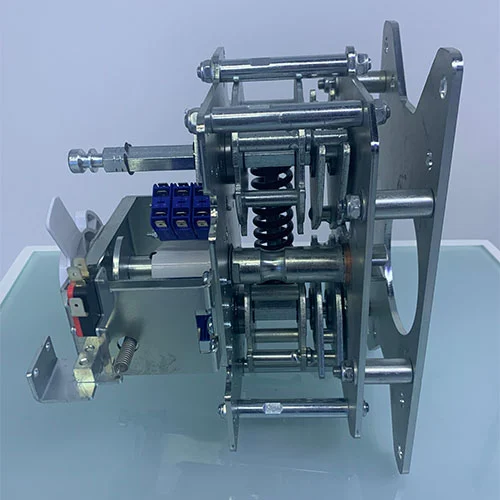

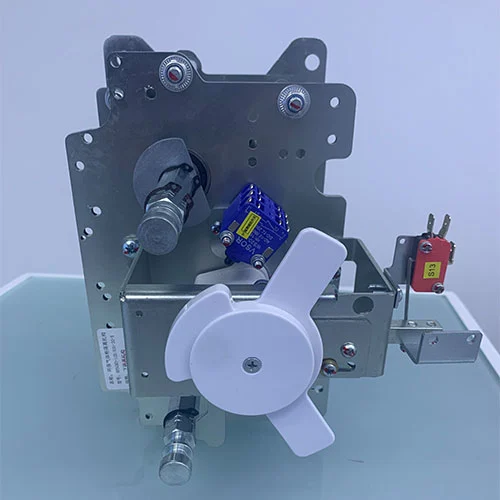

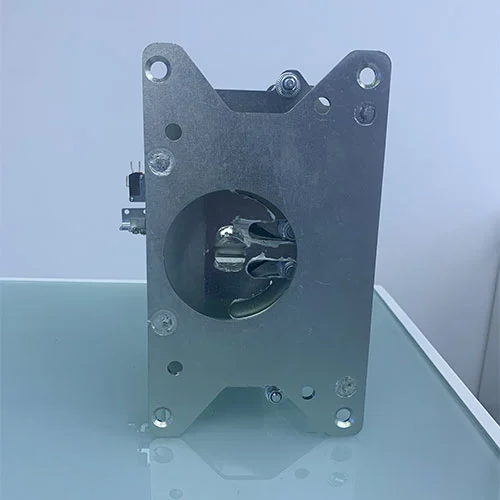

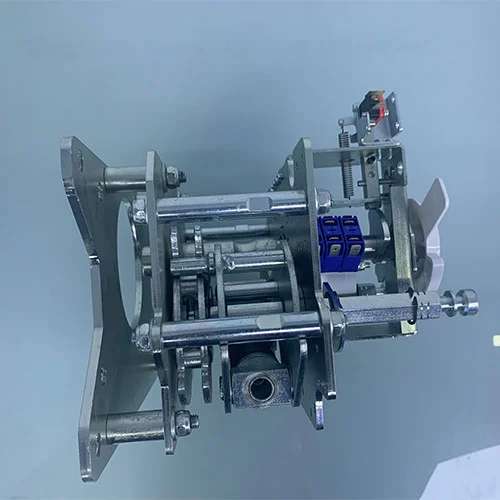

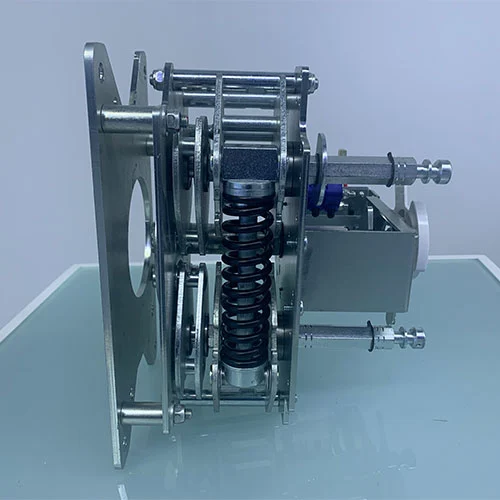

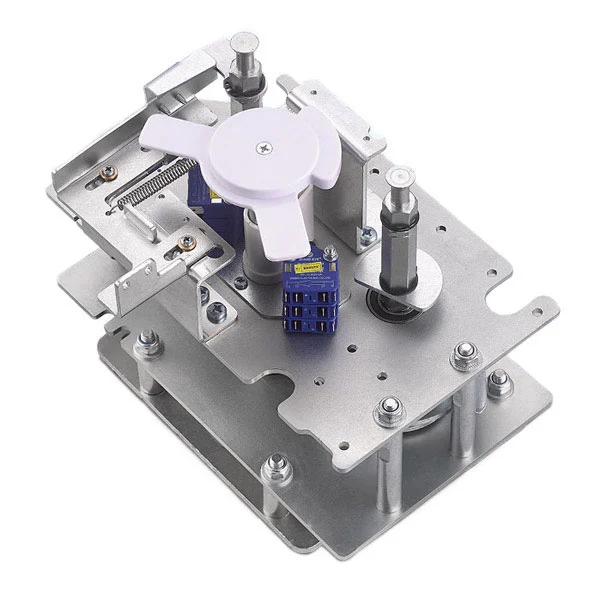

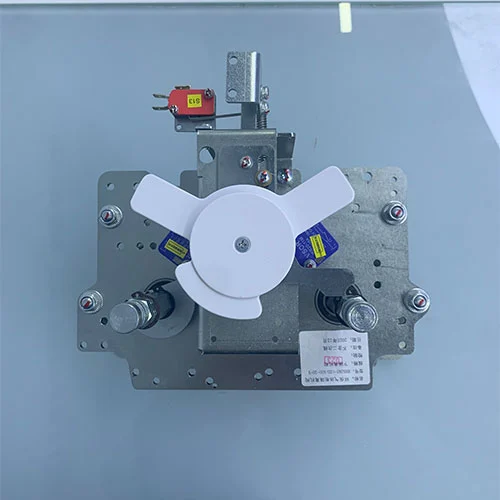

Paparan Produk
