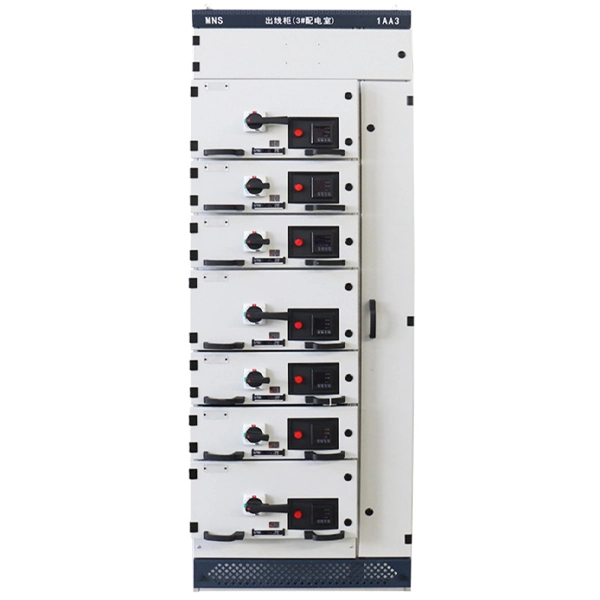

Alat Suis Voltan Rendah Boleh Tarik MNS
Cotenele ialah pengeluar yang produknya termasuk suis voltan rendah dan voltan sederhana dari China, Alat Suis Voltan Rendah Boleh Tarik MNS kami ialah sejenis laci dan peralatan pengedaran voltan rendah keselamatan modular dan tinggi yang direka khusus untuk sistem kuasa moden. Kelebihan terasnya terletak pada kebolehpercayaan dan fleksibiliti yang tinggi, digunakan secara meluas dalam bidang pengedaran kuasa industri dan bangunan awam yang menuntut seperti elektrik, petrokimia, metalurgi, dll.

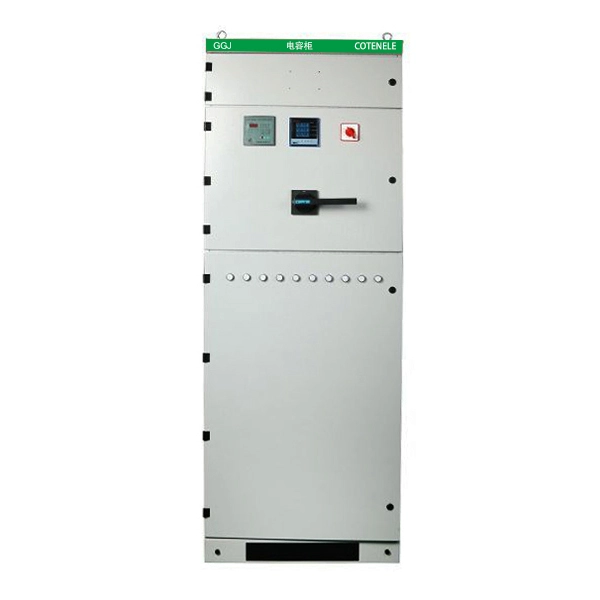

Panel LV Peranti Pampasan Kuasa Reaktif Automatik GGJ
Cotenele ialah pengeksport panel voltan rendah di China, Panel LV Peranti Pampasan Kuasa Reaktif Automatik GGJ yang kami hasilkan telah dieksport ke beberapa negara dan wilayah. Peranti pampasan kuasa reaktif pintar voltan rendah GGJ menggunakan reka bentuk bantuan komputer (CAD) dan menggabungkan sistem kawalan mikrokomputer aktif semula dan mengimbangi sistem kuasa semula. Dengan struktur rasional dan teknologi canggihnya, ia digunakan secara meluas dalam grid kuasa voltan rendah untuk meningkatkan faktor kuasa, mengurangkan kehilangan reaktif dan meningkatkan kualiti bekalan kuasa. Peranti ini mewakili generasi baharu produk penjimatan tenaga. Ia direka khusus untuk pampasan kuasa reaktif transformer tiga fasa dengan kapasiti antara 130 hingga 600 kVA.
Sistem Penebat Gas Voltan Sederhana 33KV
Sebagai pengeluar peralatan elektrik lager, Cotenele telah lama komited dalam penyelidikan dan pembangunan produk baharu selama bertahun-tahun. Sistem Tertebat Gas Voltan Sederhana 33KV ialah produk kami yang baru dibangunkan dengan tahap voltan tertinggi 40.5kv. Unit utama gelang voltan sederhana ini ialah alat suis tertutup logam berpenebat gas (C-GIS), ciri teras tinggi sealnya seperti voltan vakum, pemutus seal hidup sepenuhnya. suis pengasingan, dan bar bas dalam kotak gas keluli tahan karat yang diisi dengan gas penebat.
Panel Suis Berlapis Logam Voltan Sederhana 33KV
Sebagai pengeksport utama alat suis voltan sederhana di China, produk Cotenele diedarkan secara meluas merentasi pasaran global. Panel Suis Berlapis Logam Voltan Sederhana KYN61-40.5 (Z) siri 33KV yang dikeluarkan oleh Cotenele direka untuk sistem kuasa AC 50 Hz tiga fasa. Ia digunakan untuk menerima dan mengagihkan tenaga elektrik dalam loji janakuasa, pencawang, dan bilik pengedaran bagi perusahaan perindustrian dan perlombongan, sementara juga menyediakan kawalan, perlindungan dan pemantauan litar elektrik.
Gear Suis Voltan Sederhana 33KV MV Gear Suis
Alat suis voltan sederhana KYN28-40.5 ialah produk baharu yang dibangunkan oleh Cotenele, dengan voltan terkadar sehingga 40.5kv, Gear Suis Voltan Sederhana Voltan Sederhana KYN28-40.5 jenis KYN28-40.5 ini, ditujukan terutamanya untuk sistem kuasa AC tiga fasa dengan voltan terkadar 40.5 kV frekuensi 40.5 kV. Ia biasanya digunakan dalam susunan bas bar tunggal dan bar keratan. Reka bentuk produk mematuhi piawaian yang berkaitan seperti IEC 298 dan GB3906-2006.
Alat Suis Bersalut Logam Voltan Sederhana 22KV
Cotenele telah komited terhadap penyelidikan dan pembangunan teknologi dalam bidang produk suis voltan sederhana dan unit utama gelang selama bertahun-tahun, meliputi rangkaian penuh panel suis dengan voltan terkadar daripada 3.6kV hingga 40.5kV. KYN28-24 siri 22KV Voltan Sederhana Berpakaian Logam Berpakaian Alat Suis yang kami hasilkan adalah selamat dan berteknologi tinggi. untuk digunakan. Ia digunakan secara meluas dalam loji kuasa, pencawang, perusahaan perindustrian dan perlombongan, dan bangunan komersial.
Apakah Switchgear?
Alat suis (juga dikenali sebagai suis tertutup logam atau peralatan pengedaran dipasang) ialah sistem elektrik bersepadu yang terutamanya terdiri daripada pemutus litar dan peranti kawalan yang berkaitan.
Ia menggabungkan komponen seperti pemutus litar, suis pemutus beban, pemutus sambungan, fius, pengubah instrumen, peranti perlindungan lonjakan, bar bas dan sistem penebat dalam kepungan logam.
Komponen-komponen ini dipasang mengikut gambar rajah talian tunggal elektrik yang ditentukan, membentuk unit pengedaran yang standard dan modular.
Fungsi utama alat suis termasuk:
- Menukar litar elektrik
- Kawalan dan perlindungan sistem
- Pengukuran dan pemantauan parameter elektrik
Alat suis voltan rendah biasanya digunakan dalam rangkaian pengedaran sehingga 1000V AC, manakala suis voltan sederhana digunakan dalam sistem antara 3.6kV hingga 40.5kV.
Jenis Alat Suis
Alat suis boleh dikelaskan berdasarkan tahap voltan, teknologi penebat, reka bentuk struktur, dan fungsi aplikasi.
1. Pengelasan mengikut Tahap Voltan
| Aspek | Alat Suis Voltan Rendah | Alat Suis Voltan Sederhana |
| Julat voltan | ≤1000V | 3.6kV-40.5KV |
| Tugas utama | Pengagihan dan kawalan (terminal) | Penerimaan dan perlindungan (talian utama) |
| Komponen teras | Pemutus litar kes acuan (MCCB), Pemutus litar udara (ACB) | Pemutus litar vakum(VCB), pemutus litar SF₆ |
| Model biasa | GGD,GCK,GCS,MNS | KYN28,XGN,C-GIS |
| Fokus keselamatan | Perlindungan kejutan, denyar arka | Saling lima pencegahan yang ketat, kawalan jarak penebat |
2. Pengelasan mengikut Medium Penebat
Alat Suis Bertebat Udara
Ia menggunakan udara sebagai medium penebat utama. Ia mempunyai struktur matang, penyelenggaraan yang mudah, dan digunakan secara meluas dalam sistem pengedaran tradisional. Contoh biasa termasuk kabinet voltan rendah dan sistem suis tertutup logam voltan sederhana.
Alat Suis Bertebat Gas
Ia merangkumi semua komponen voltan tinggi di dalam petak tertutup yang diisi dengan SF₆, nitrogen atau udara kering. Ia menawarkan prestasi penebat yang sangat baik, struktur padat, dan kebolehsuaian persekitaran yang kukuh.
Alat Suis Bertebat Pepejal
Ia menggunakan resin epoksi untuk membungkus komponen hidup, memberikan ketahanan yang kuat terhadap persekitaran yang keras seperti kelembapan, habuk dan pencemaran.
3. Pengelasan mengikut Struktur
Alat Suis Jenis Tetap
Semua komponen dipasang di dalam kabinet. Ia mempunyai struktur ringkas dan reka bentuk kos efektif, yang biasa digunakan dalam sistem pengedaran standard.
Alat suis boleh ditarik balik
Pemutus litar atau unit berfungsi dipasang pada troli alih, membolehkan penyelenggaraan dan penggantian mudah. Struktur ini meningkatkan modulariti dan fleksibiliti operasi. Alat suis yang dipasang di tengah voltan sederhana adalah contoh biasa.
Jenis Alat Suis Biasa

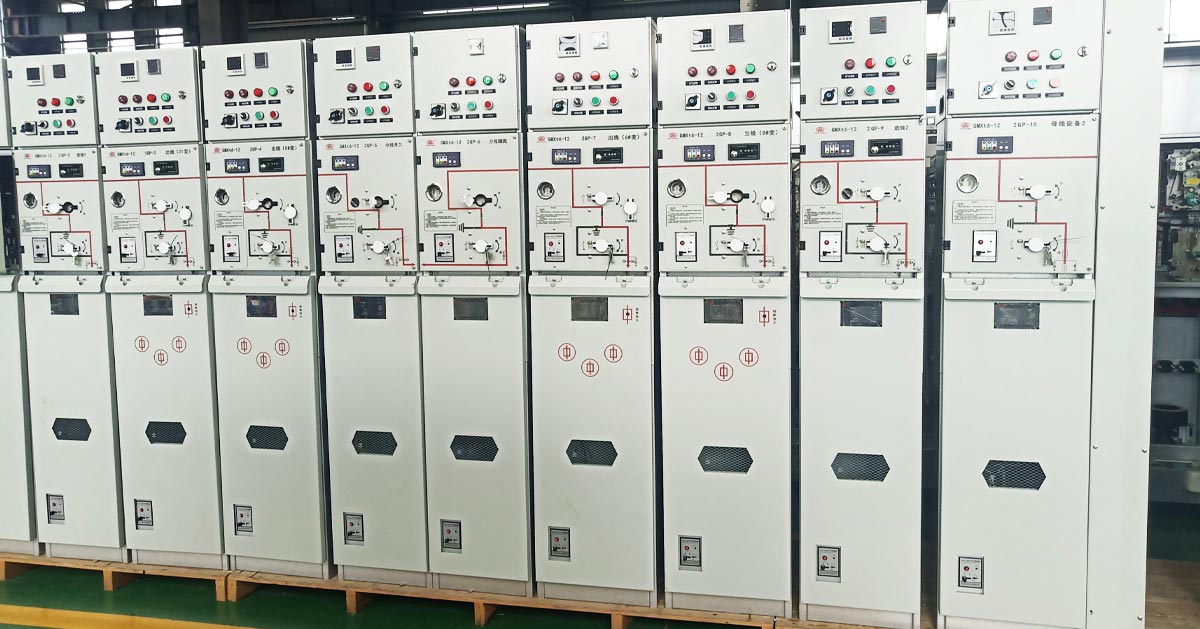

Unit Utama Lingkaran
Unit utama cincin ialah sistem pengedaran padat yang direka untuk bekalan kuasa rangkaian cincin. Mereka menggunakan suis pemutus beban digabungkan dengan perlindungan fius untuk mengawal dan mengasingkan kerosakan.
RMU digunakan secara meluas dalam rangkaian pengedaran bandar, komuniti kediaman, bangunan komersial dan kemudahan perindustrian. Ia boleh didapati dalam reka bentuk berpenebat udara dan bertebat gas, menawarkan saiz padat, operasi mudah dan prestasi yang boleh dipercayai.

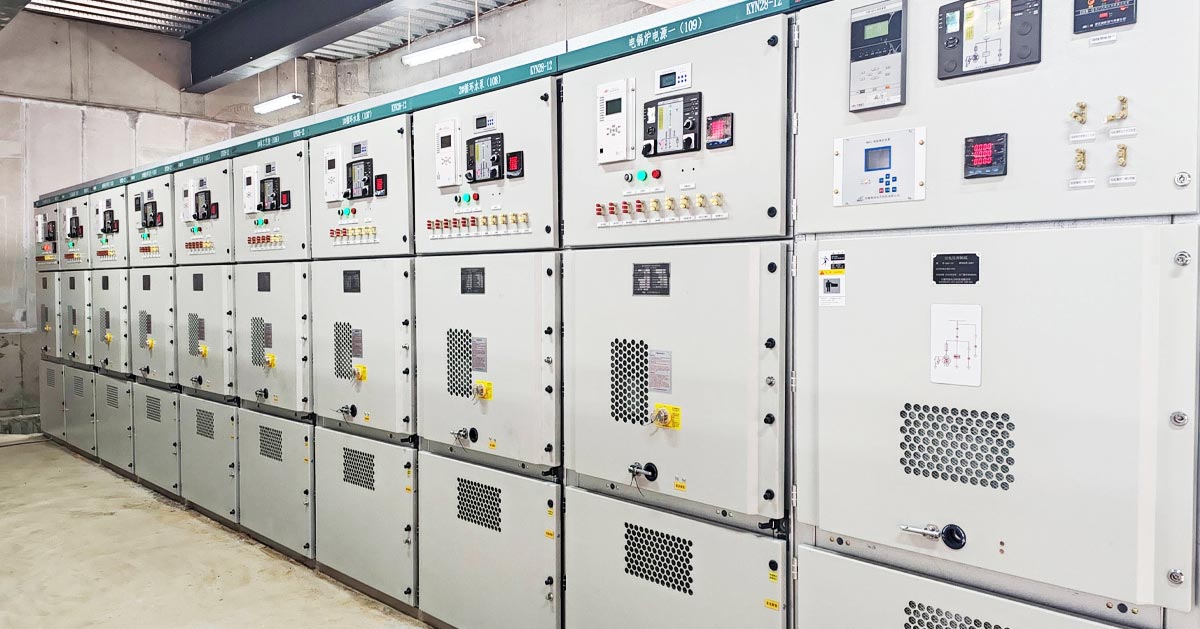

Alat suis yang dipasang di tengah
Alat suis yang dipasang di tengah ialah sistem pengagihan voltan sederhana boleh ditarik bersalut logam, biasanya digunakan pada 3.6kV–12kV.
Strukturnya dibahagikan kepada tiga petak:
- Busbar dan petak instrumen
- Petak pemutus litar
- Petak kabel
Reka bentuk ini meningkatkan keselamatan dan pengasingan antara unit berfungsi. Ia digunakan secara meluas dalam loji kuasa, kemudahan perindustrian, pencawang, dan untuk memulakan motor voltan tinggi. Ia juga menyokong fungsi perlindungan saling mengunci untuk memastikan operasi sistem yang selamat.
Alat Suis Bertebat Gas
Alat suis berpenebat gas melampirkan semua komponen elektrik di dalam perumah logam tertutup yang diisi dengan gas penebat.
Ia sangat tahan terhadap pengaruh alam sekitar seperti kelembapan, habuk, pencemaran, dan atmosfera yang menghakis. Ia digunakan secara meluas dalam transit rel bandar, loji petrokimia, metalurgi, dan kawasan altitud tinggi.
Berbanding dengan sistem penebat udara, C-GIS lebih padat, memerlukan ruang pemasangan yang jauh lebih sedikit dan menawarkan hayat perkhidmatan yang panjang dengan keperluan penyelenggaraan yang minimum.
Kawasan Aplikasi Alat Suis
Alat suis digunakan secara meluas dalam:
- Sistem penjanaan kuasa
- Pencawang penghantaran dan pengedaran
- Kemudahan perindustrian dan perlombongan
- Bangunan kediaman dan komersil bandar
- Pusat data dan projek infrastruktur
RMU biasanya digunakan dalam rangkaian pengedaran dan pencawang padat. Alat suis yang dipasang di tengah digunakan terutamanya dalam kawalan voltan sederhana dan sistem permulaan motor. Alat suis berpenebat gas lebih disukai dalam persekitaran yang keras dengan had ruang.
| Senario | Jenis Kabinet yang Sesuai | Penggunaan Biasa |
| Loji kuasa, pencawang besar | Dipasang di tengah (KYN28), MVswitchgear | Penghantaran penjana, penerimaan pengubah utama |
| Taman industri, perusahaan bersaiz sederhana | Dipasang di tengah,RMU | Pengagihan, penerimaan kuasa |
| Kawasan perumahan bandar, bangunan tinggi | Kabinet pengedaran RMU,LV | Bekalan kuasa rangkaian cincin, pengagihan akhir |
| Kawasan altitud tinggi, lembap, tercemar | C-GIS | Pengedaran dalam persekitaran yang keras |
| Perlombongan, petrokimia, transit kereta api | C-GIS | Bekalan kuasa dalam keadaan teruk |
| Bangunan komersial, hospital, pusat data | Alat suis LV(GCK/GCS/MNS) | Pencahayaan, HVAC, pengagihan peralatan |
Cara Memilih Alat Suis yang Sesuai
Memilih alat suis yang betul memerlukan penilaian beberapa faktor utama:
1. Keadaan Operasi Elektrik
Tahap voltan, kapasiti arus, kekerapan dan ciri-ciri beban mesti dipertimbangkan untuk memastikan operasi yang stabil dan selamat.
2. Keadaan Persekitaran
Suhu, kelembapan, ketinggian, tahap seismik dan tahap pencemaran secara langsung mempengaruhi prestasi penebat dan jangka hayat peralatan.
3. Keperluan Litar pintas
Dinilai masa singkat menahan arus dan kapasiti pecah mesti sepadan dengan tahap kerosakan sistem. Sistem voltan sederhana biasanya menggunakan penarafan 3 saat, manakala sistem voltan rendah sering menggunakan penarafan 1 saat.
4. Ciri-ciri Beban
Jenis beban yang berbeza memerlukan konfigurasi yang berbeza, seperti panel pemutus litar atau sistem suis pemutus beban.
5. Persekitaran Aplikasi
- Kawasan pedalaman am: suis bertebat udara
- Kawasan terhad ruang: sistem padat atau terlindung gas
- Pengagihan sekunder: Sistem RMU
- Peluasan Perindustrian: Menggunakan sistem modular dan tarik keluar.
6. Jenis Projek
Pemasangan baharu biasanya menggunakan sistem moden yang cekap tinggi, manakala projek pengubahsuaian mungkin mengikut konfigurasi sedia ada.
7. Keperluan Penyelenggaraan
Reka bentuk peralatan harus membenarkan penyelenggaraan yang mudah, dengan prestasi anti-karat dan anti-pencemaran yang kuat.

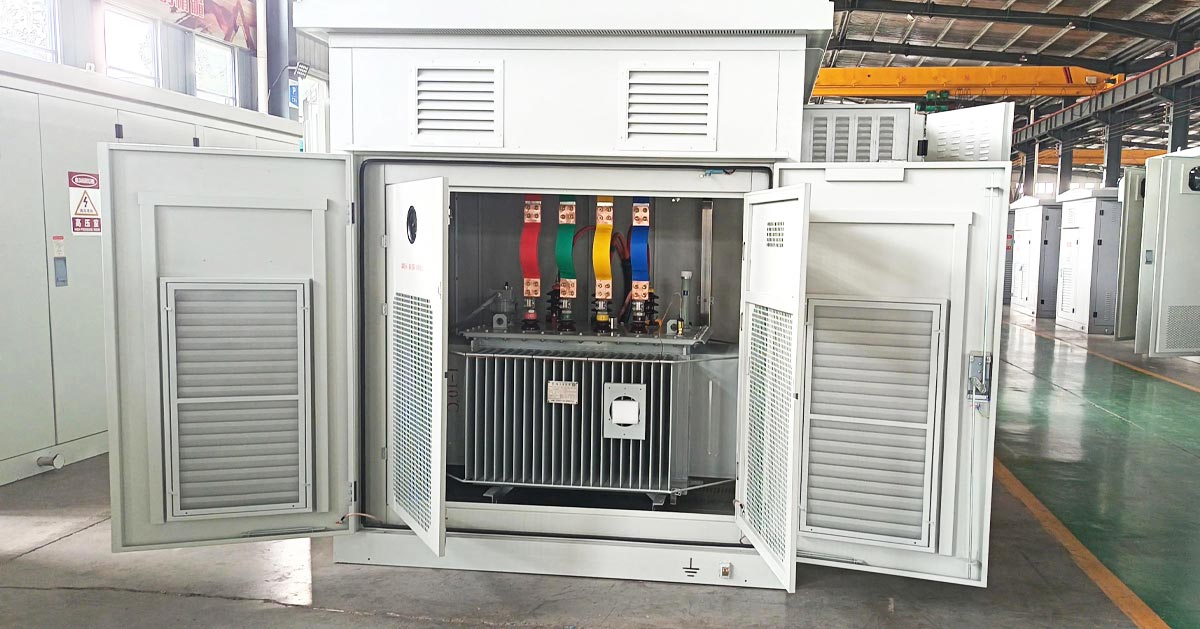

Alat suis dalam Pencawang pasang siap
Pencawang pasang siap menyepadukan alat suis voltan tinggi, pengubah, alat suis voltan rendah dan sistem kawalan ke dalam kepungan padat.
Bahagian Voltan Tinggi
Termasuk alat suis voltan sederhana seperti sistem KYN28A-12 atau RMU, dilengkapi dengan geganti perlindungan dan sistem komunikasi.
Transformer
Biasanya menggunakan transformer terendam minyak atau jenis kering dengan kehilangan rendah dan kecekapan tinggi.
Bahagian Voltan Rendah
Menggunakan sistem suis voltan rendah jenis keluar untuk penyelenggaraan yang mudah dan pengagihan kuasa yang boleh dipercayai.
