Transformer Agihan Elektrikl Jenis Kering 20KV

Transformer Agihan Elektrik Jenis Kering 20KV

Cotenele ialah pengeluar dan pengeksport yang besar untukTransformer Agihan Elektrik Jenis Kering 20KVdari China. Transformer jenis kering 20KV kami mempunyai ciri-cirijejari bekalan kuasa yang lebih panjang, penurunan voltan yang lebih rendah, kehilangan talian yang dikurangkan, dan kurang penggunaan logam bukan ferus. Transformer jenis kering 20kV ini semakin banyak digunakan di bangunan bertingkat tinggi, pusat komersial, loji petrokimia, lombong, loji janakuasa, lapangan terbang dan banyak lokasi lain.

TheTransformer Agihan Elektrik Jenis Kering 20KVyang dikeluarkan oleh syarikat Cotenele merupakan peralatan penting dalam sistem pengagihan kuasa 20kV. Tahap voltannya terletak di antara 10kV dan 35kV. Ia mengimbangi kekurangan talian pengagihan kuasa 10kV dan merupakan produk pengedaran kuasa yang disyorkan oleh State Grid Corporation of China dan pelbagai wilayah. Pengubah jenis kering 20kV terutamanya menggunakan bahan penebat pepejal dan sistem penyejukan udara. Ia mempunyaiprestasi keselamatan yang sangat baik, keserasian alam sekitar yang baik, keperluan penyelenggaraan yang rendah, dan semakin popular dalam sistem pengagihan kuasa moden. Tidak seperti transformer tenggelam minyak, transformer jenis kering tidak mempunyai masalah seperti kebocoran minyak, risiko kebakaran dan pencemaran alam sekitar. Transformer jenis Kering 20KV kami mematuhi piawaian antarabangsa yang berkaitanIEC 60076-11 dan IEEE C57.12.01.

Parameter teknikal utama

Keadaan Operasi

Keadaan Perkhidmatan Biasa:

1. Ketinggian: ≤1000m (jenis standard)

2. Suhu persekitaran:

3. Maksimum: +40°C

4. Minimum: -25°C (jenis kering luar); -5°C (jenis kering dalaman)

5. Purata bulanan maksimum: 30°C

6. Purata tahunan maksimum: 20°C

7. Kelembapan relatif: Harus di bawah 93%; tiada pemeluwapan pada permukaan gegelung

8. Bekalan kuasa: Voltan tiga fasa hendaklah lebih kurang simetri; bentuk gelombang voltan hendaklah lebih kurang sinusoidal

Syarat Khas:

Untuk ketinggian melebihi 1000m, pengubah jenis kering yang diubah suai ketinggian (dataran tinggi) boleh dibekalkan.

Apakah itu Transformer Jenis Kering 20kV?

A Pengubah jenis kering 20kVialah pengubah dengan voltan berkadar primer 20kV, yang teras dan belitannya tidak direndam dalam minyak penebat. Sebaliknya, ia bergantung kepadaperolakan udara untuk penyejukan—maka dinamakan "jenis kering." Secara ringkas, teras dan gegelung tidak diisi minyak; ia bertebat pepejal, biasanya dengan resin epoksi.

Prinsip kerjanya adalah berdasarkanaruhan elektromagnet. Apabila belitan primer (voltan tinggi) ditenagakan dengan arus ulang-alik, fluks magnet berselang-seli dihasilkan dalam teras besi. Fluks ini bersambung dengan belitan sekunder (voltan rendah) dan mendorong daya gerak elektrik (EMF) di dalamnya. Dengan memilih nisbah lilitan belitan primer kepada sekunder yang sesuai, voltan masukan 20 kV boleh dikurangkan (atau ditingkatkan) kepada voltan keluaran yang dikehendaki, seperti 0.4 kV, 10 kV atau paras voltan lain.

Struktur dalaman terutamanya terdiri daripada bahagian berikut:

1. Teras:diperbuat daripada laminasi keluli elektrik yang digulung sejuk dan berorientasikan bijian dengan sambungan miter penuh 45° untuk mengurangkan kerugian. Teras diapit menggunakan jalur tanpa lubang dan mekanisme plat tarik tegar, dan permukaannya sering disalut dengan resin khas untuk perlindungan kelembapan dan karat.

2. belitan:belitan voltan rendah (LV) dililit dengan kerajang kuprum lebar penuh pada mesin penggulungan kerajang khusus, menggunakan dua saluran penyejuk paksi setiap lajur. Penggulungan voltan tinggi (HV) menggunakan struktur jenis lapisan keratan dengan satu saluran penyejukan paksi. Kedua-dua belitan mempunyai saluran penyejukan jenis sarang lebah dengan plat saluran logam piawai untuk pelesapan haba yang baik.

3. Sistem penebat:silinder penebat diletakkan di antara belitan HV dan LV untuk memberikan kelegaan elektrik. Keseluruhan pemasangan gegelung adalahtuangan vakum dengan resin epoksi, membentuk struktur pepejal padat, bebas lompang yang menawarkan kekuatan mekanikal yang tinggi, penebat elektrik yang sangat baik dan rintangan kelembapan yang unggul.

4. Sistem kawalan suhu:penderia suhu terbenam (biasanya diletakkan di bahagian atas gegelung LV) sentiasa memantau suhu belitan. Sistem ini menyediakan paparan berurutan (kitaran) automatik bagi setiap suhu fasa, dengan penggera dan sesentuh perjalanan untuk perlindungan lebih suhu.

Ciri-ciri Produk

Pengubah jenis kering 20kV mempamerkan ciri-ciri ketara berikut:

1. "Tiga Rendah & Tiga Tinggi":kerugian rendah, bunyi rendah, pelepasan separa rendah; kekuatan mekanikal yang tinggi, kekuatan elektrik yang tinggi, dan ketahanan haba yang tinggi.

2. Selamat & mesra alam:kalis api, kalis letupan, tidak mencemarkan; boleh dipasang terus di pusat beban.

3. Keupayaan tahan litar pintas yang kuat:badan tuang epoksi mempunyai struktur padat yang menahan daya elektrodinamik litar pintas tanpa kerosakan.

4. Tahap pelepasan separa rendah:boleh dikawal di bawah 10pC (sesetengah produk premium mencapai <5pC).

5. Rintangan kelembapan yang sangat baik:boleh beroperasi secara normal pada kelembapan 100%; tiada pra-pengeringan diperlukan selepas penutupan sebelum menghidupkan semula.

6. Kapasiti beban lampau yang tinggi:boleh terus berjalan pada beban 120% tanpa penyejukan udara paksa; dengan penyejukan udara paksa (AF), ia boleh mengekalkan beban berkadar 150%.

7. Tanpa penyelenggaraan:kerugian rendah dan operasi ekonomi; pada asasnya bebas penyelenggaraan.

8. Padat & ringan:jejak kecil dan kos pemasangan yang rendah.

Klasifikasi Produk Untuk Pengubah Jenis Kering 20kV

Kelebihan Produk

1. Prestasi bekalan yang dipertingkatkan:jarak penghantaran yang dilanjutkan, penurunan voltan yang diminimumkan, dan kehilangan talian yang lebih rendah menghasilkan kualiti kuasa yang unggul.

2. Kecekapan tenaga yang besar:menampilkan tanpa beban dan kehilangan beban yang sangat rendah, memenuhi sepenuhnya keperluan ketat yang terkiniGB20052-2024piawaian kecekapan tenaga.

3. Pemasangan fleksibel:boleh didesentralisasi di pusat beban tanpa memerlukan lubang pembendungan minyak atau tembok api, mengurangkan pelaburan modal.

4. Kos operasi yang rendah:reka bentuk tanpa penyelenggaraan membawa kepada perbelanjaan operasi keseluruhan yang rendah.

5. Kebolehpercayaan yang tinggi:kekuatan mekanikal yang tinggi, prestasi seismik yang baik, dan keupayaan menahan impuls kilat yang sangat baik.

6. Kebolehsuaian yang kuat:tidak sensitif kepada kelembapan dan habuk, sesuai untuk persekitaran yang keras dengan keperluan perlindungan kebakaran yang tinggi, beban turun naik atau keadaan tercemar/lembap.

Senario Aplikasi

Transformer jenis kering 20kV digunakan secara meluas dalam:

1. Infrastruktur bandar:naik taraf grid bandar, bangunan bertingkat tinggi, pusat perniagaan, kompleks komersial

2. Kemudahan awam:teater, hospital, hotel, sekolah

3. Pengangkutan:terowong, kereta bawah tanah, stesen kereta api, pelabuhan, lapangan terbang

4. Penjanaan & pengagihan kuasa:stesen janakuasa, pencawang bawah tanah, pencawang berbungkus, loji kuasa

5. Sektor perindustrian:petrokimia, perlombongan, bengkel kilang, jentera CNC

6. Tenaga boleh diperbaharui & pusat data:angin, projek fotovoltaik, pusat pengkomputeran awan

7. Lokasi istimewa:makmal, pencawang bandar di kawasan berpenduduk padat, dan mana-mana tapak yang memerlukan perlindungan kebakaran/letupan/lembapan

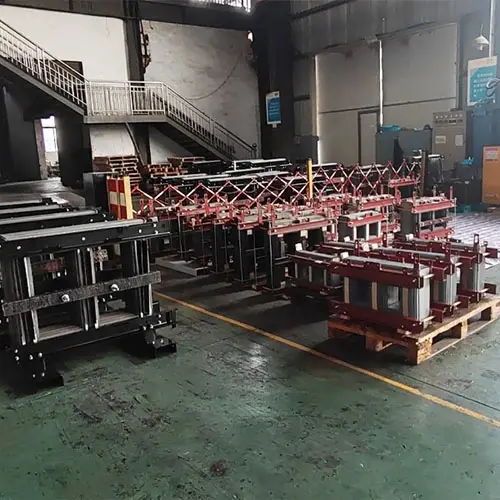

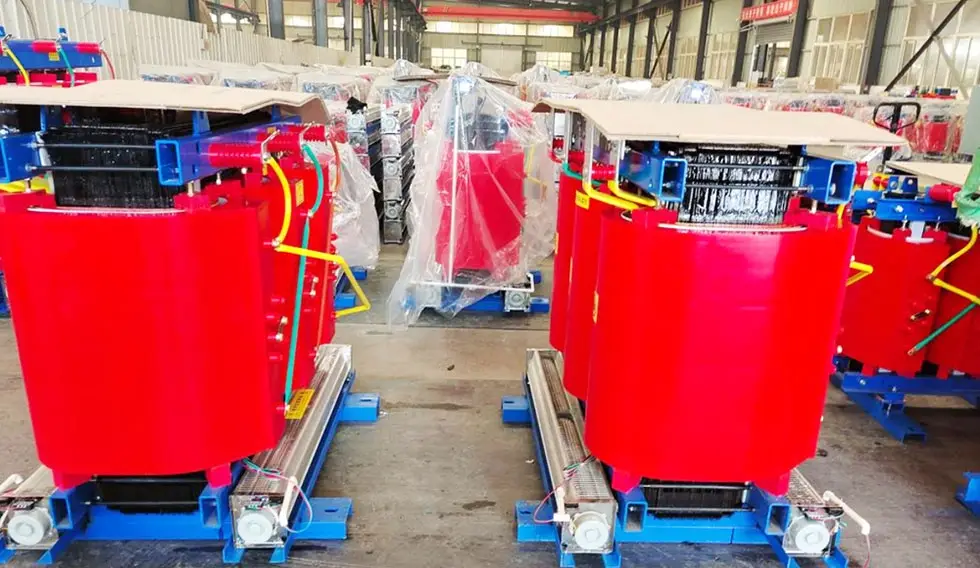

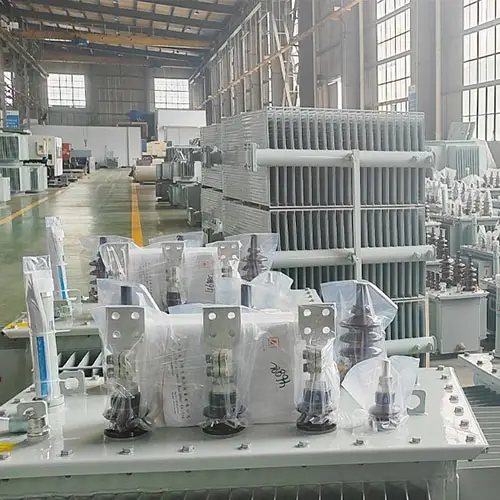

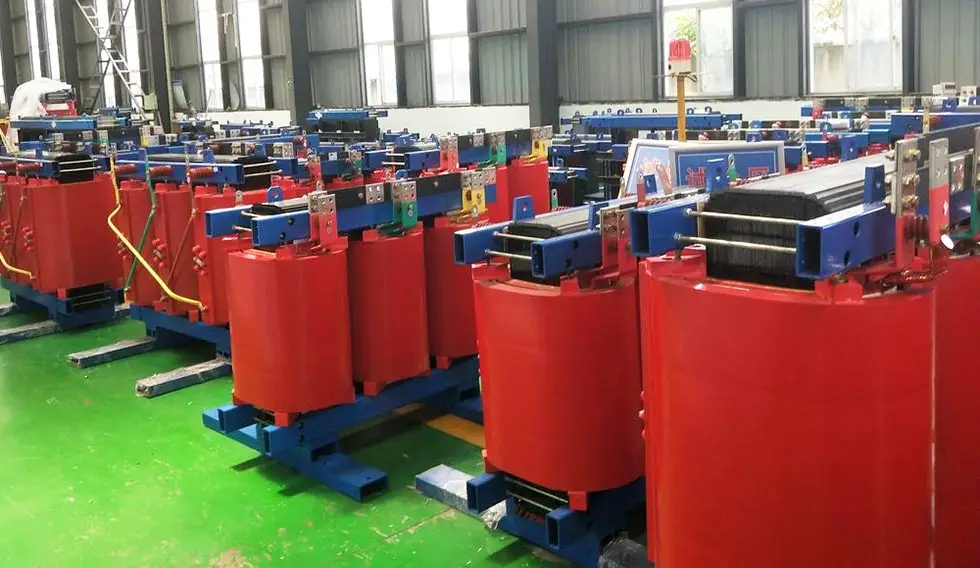

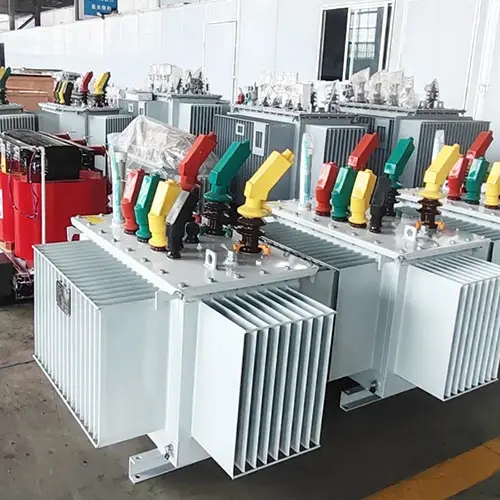

Persembahan Bengkel

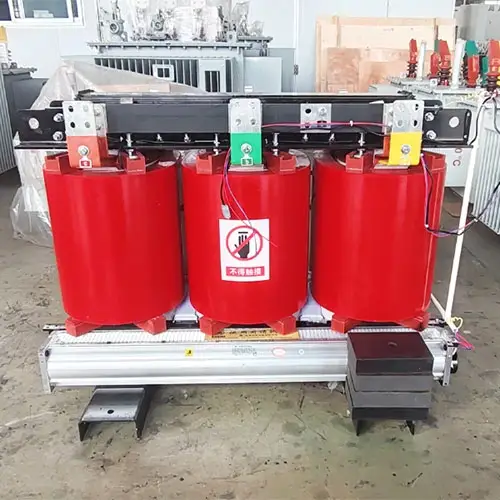

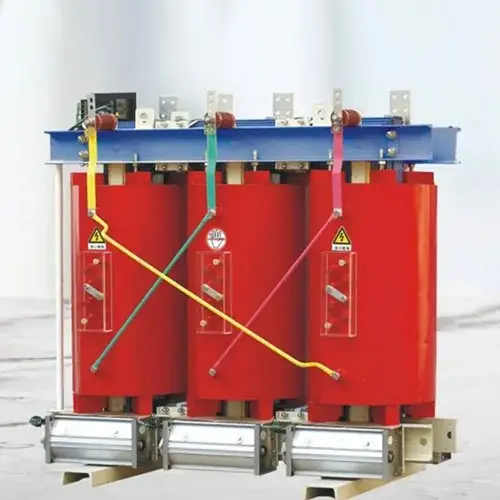

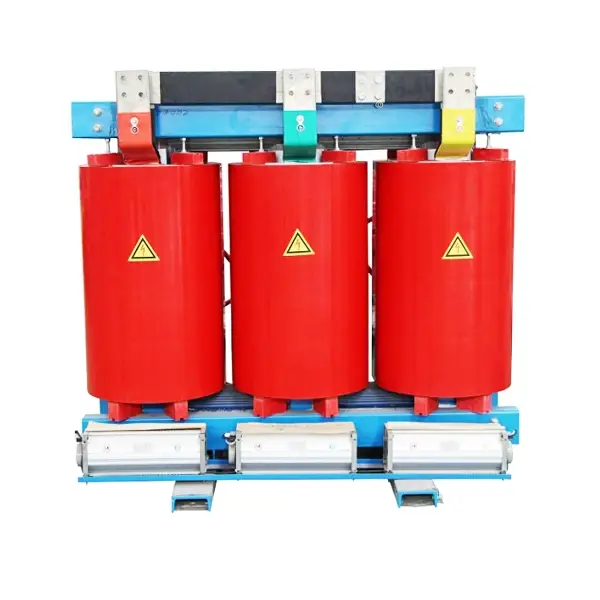

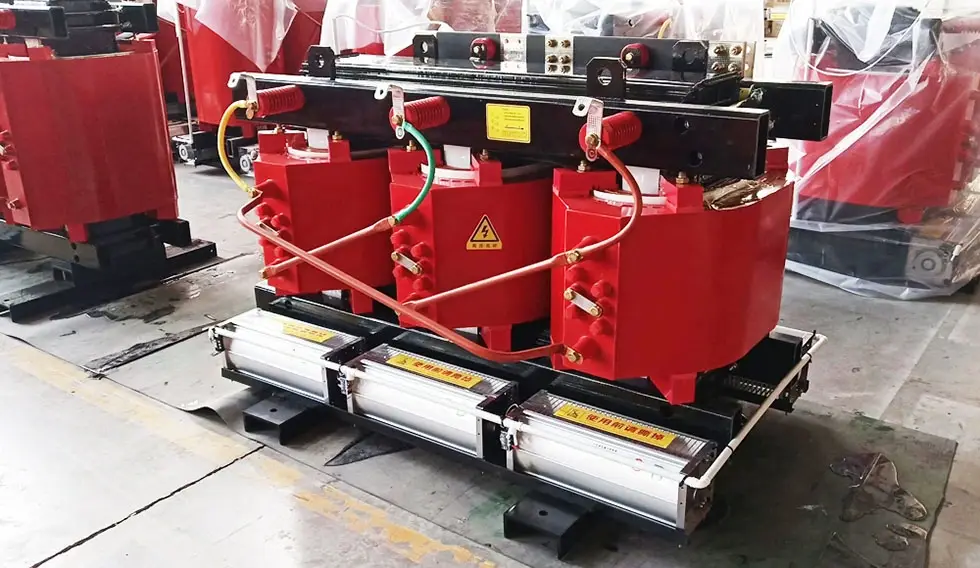

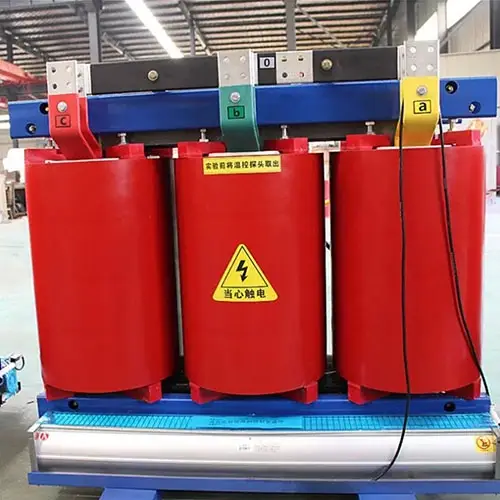

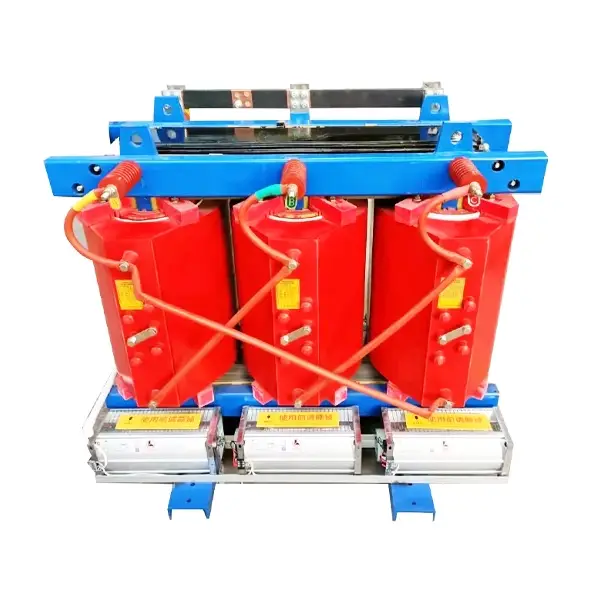

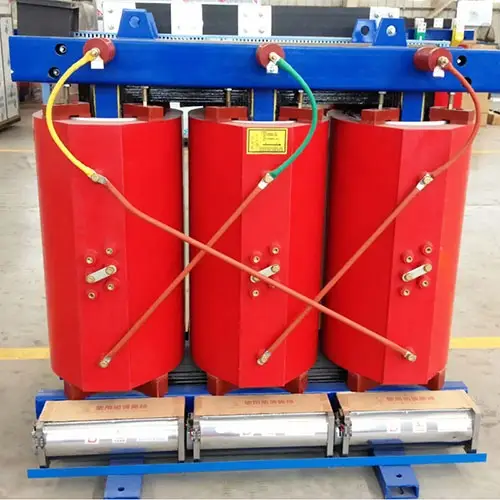

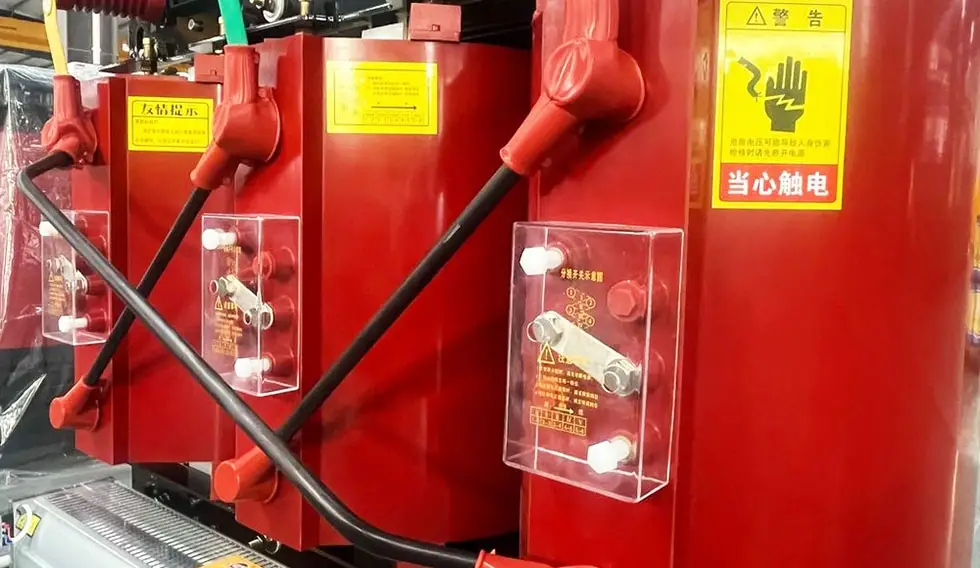

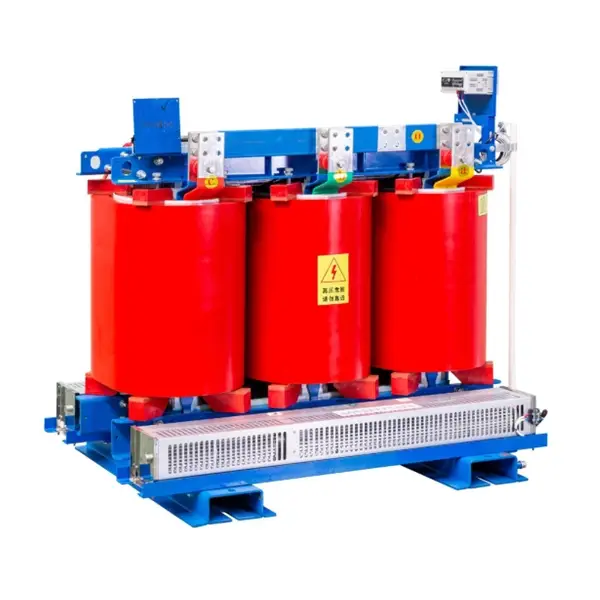

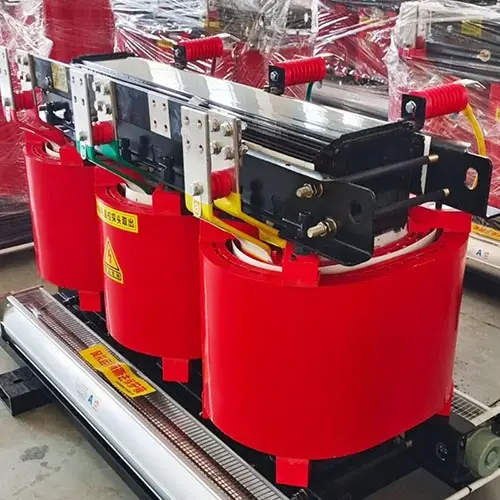

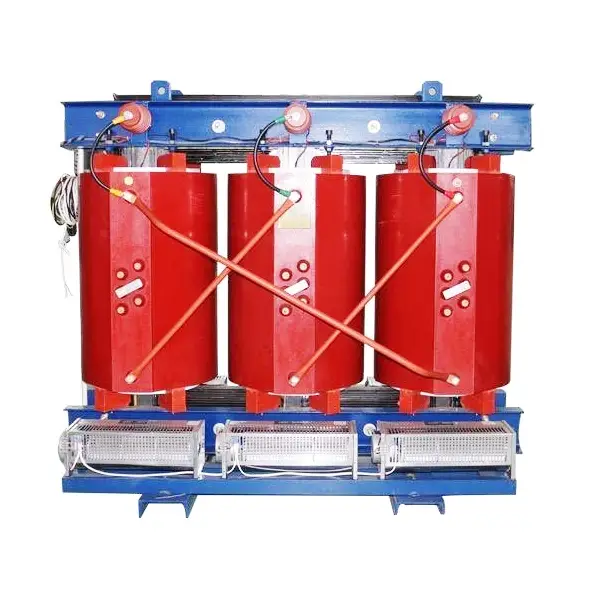

Paparan Produk
