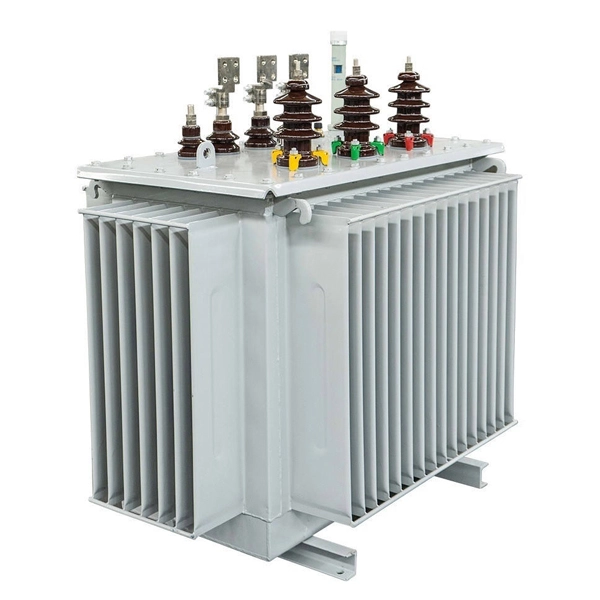

Pengubah Kuasa Pengagihan Terrendam Minyak 10kV

Sebagai pengeluar dan pengeksportPengubah Kuasa Pengagihan Terrendam Minyak 10kVdi China, kami telah menyediakan banyak transformer kuasa ke pasaran luar negara seperti Eropah, Afrika, Amerika Selatan, Timur Tengah dan lain-lain. Transformer tenggelam Minyak 10KV menggunakan minyak penebat sebagai medium penebat utama dan juga bergantung kepada minyak sebagai medium penyejukan. Transformer pengagihan kuasa ini menawarkan kelebihan yang luar biasa sepertikos rendah, pelesapan haba yang sangat baik, kapasiti beban lampau yang kuat, dan hayat perkhidmatan yang panjang, menjadikannya pilihan arus perdana yang telah lama wujud dalam senario pengedaran voltan sederhana dan rendah. Transformer Kuasa Pengagihan Rendam Minyak 10kV kami mematuhi piawaian antarabangsa yang berkaitanIEC60076dan piawaian asliGB/T 6451-2023, GB 1094dll.

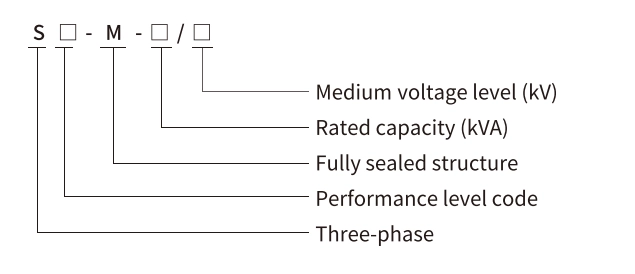

Model dan makna

Piawaian untuk Transformer Kuasa Pengagihan Rendam Minyak 10KV

Apakah itu Transformer Kuasa Pengagihan Terendam Minyak 10KV?

Transformer pengagihan terendam minyak 10kV (biasanya dirujuk sebagai "pengubah pengagihan") ialah peranti elektrik statik yang digunakan dalam sistem pengagihan untuk mengubah voltan dan arus AC dan menghantar tenaga elektrik berdasarkan undang-undang aruhan elektromagnet, dengan belitannya ditebat oleh minyak penebat. Ia secara amnya merujuk kepada pengubah yang beroperasi dalam rangkaian pengedaran dengan kelas voltan 10kV, kapasiti undian 6300kVA atau ke bawah, membekalkan kuasa secara langsung kepada pengguna akhir.

Pengubah kuasa jenis ini sesuai untuk AC 50/60Hz, kapasiti undian maksimum tiga fasa sehingga 2500kVA (maksimum 833kVA fasa tunggal, tidak disyorkan secara amnya). Mereka boleh digunakan di dalam atau di luar rumah. Unit dengan kapasiti ≤315kVA boleh dipasang pada tiang. Keadaan operasi standard: suhu ambien tidak melebihi 40°C dan tidak lebih rendah daripada -25°C; suhu purata harian maksimum 30°C; suhu purata tahunan maksimum 20°C; kelembapan relatif ≤90% (pada 25°C ambien); ketinggian ≤1000m. Jika keadaan berbeza daripada yang di atas, pelarasan penarafan yang sesuai hendaklah dibuat mengikut piawaian yang berkaitan.

Struktur Produk

Struktur pengubah pengedaran terendam minyak 10kV terdiri daripada badan utama, konservator, sesendal penebat, penukar pili, peranti pelindung, dsb.

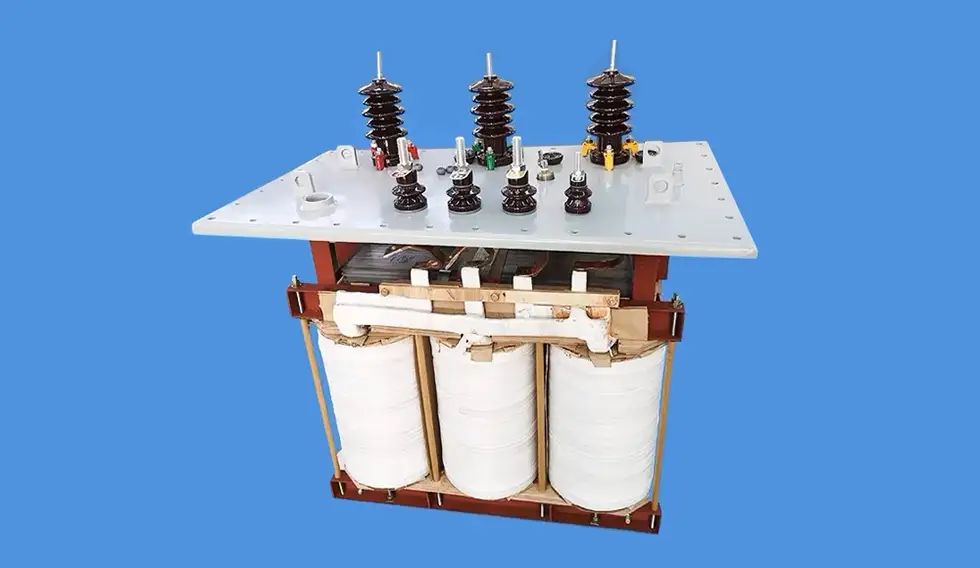

1. Badan Utama

Badan utama terdiri daripada teras, belitan, dan minyak penebat -- bahagian elektromagnet pengubah.

Teras:Litar magnet pengubah, dibina daripada kepingan keluli silikon gelek panas atau gelek sejuk (tebal 0.35 atau 0.5 mm, dengan varnis penebat pada permukaan) disusun bersama. Teras terdiri daripada kaki teras (tempat belitan diletakkan) dan kuk (menutup litar magnetik). Struktur teras pada asasnya adalah jenis teras atau jenis cangkerang, dengan jenis teras paling banyak digunakan. Sesetengah produk mewah menggunakan teras luka tiga dimensi, di mana tiga kaki disusun dalam segi tiga sama, menghasilkan litar magnet tanpa celah, kehilangan yang lebih rendah dan bunyi yang berkurangan.

belitan:Litar elektrik pengubah, biasanya dililit daripada dawai tembaga rata atau bulat bertebat di sekeliling bekas. Belitan diletakkan pada kaki teras, dengan belitan voltan rendah (LV) pada lapisan dalam dan belitan voltan tinggi (HV) pada lapisan luar. Silinder penebat memisahkan teras daripada belitan LV dan LV daripada belitan HV. Untuk belitan LV, pembinaan silinder kerajang tembaga adalah perkara biasa (kecuali untuk kapasiti yang sangat kecil). Penggulungan HV menggunakan pembinaan silinder berbilang lapisan untuk mengimbangi pengagihan pusingan ampere, mengurangkan fluks sesat, dan memberikan kekuatan mekanikal yang tinggi dan keupayaan tahan litar pintas.

Minyak penebat:Terdiri terutamanya daripada naphthenes, alkana, dan aromatik. Ia berfungsi dua fungsi: (a) menyediakan penebat antara belitan, antara belitan dan teras, dan antara belitan dan tangki; (b) menghilangkan haba secara perolakan apabila dipanaskan. Jenis biasa ialah No.10, No.25 dan No.45, di mana nombor menunjukkan titik tuang dalam °C (cth., minyak No.25 memejal pada -25°C). Pemilihan bergantung pada iklim tempatan.

2. Tangki

Tangki adalah penutup luar pengubah tenggelam minyak, dikimpal daripada plat keluli. Ia memegang minyak dan komponen lain. Dalam transformer sederhana dan kecil, tangki terdiri daripada bekas dan penutup. Pemasangan teras dan gegelung diletakkan di dalam bekas, dan boleh diangkat keluar untuk penyelenggaraan selepas menanggalkan penutup. Tangki juga dilengkapi dengan injap longkang minyak, skru pembumian, papan nama, dsb.

3. Konservator (Pemulihara Minyak)

Dipasang di atas tangki, konservator mempunyai isipadu kira-kira 10% daripada isipadu tangki dan disambungkan ke tangki dengan paip. Apabila minyak mengembang atau mengecut mengikut suhu, konservator membekalkan atau menyimpan minyak, memastikan teras dan belitan kekal terendam. Ia juga mengurangkan sentuhan minyak dengan udara, memperlahankan degradasi minyak. Kaca penglihatan (tolok aras minyak) pada konservator menunjukkan paras minyak yang ditentukur suhu. Konservator selalunya dipasang dengan alat pernafasan (pengering gel silika) untuk menghilangkan lembapan dan kekotoran daripada udara masuk.

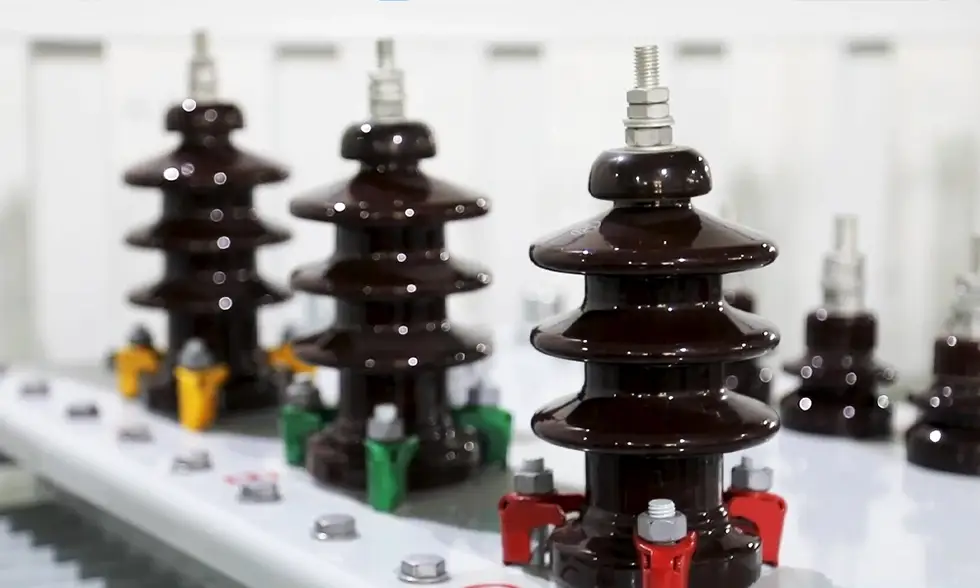

4. Sesendal Penebat

Sesendal adalah komponen penebat utama yang menonjol melalui penutup tangki. Mereka membawa penggulungan HV dan LV keluar dari tangki, menyediakan penebat ke tanah (tangki dan teras), dan membetulkan sambungan luaran. sesendal HV lebih tinggi, sesendal LV lebih pendek.

5. Ketik Penukar

Dipasang pada belitan HV, penukar pili menukar bilangan lilitan berkesan untuk mengawal voltan keluaran. Apabila voltan bekalan berubah-ubah, penukar paip melaraskan voltan untuk mengekalkan voltan sekunder yang stabil. Jenis: penukar pili semasa beban (boleh dikendalikan di bawah beban) dan penukar paip off-load (tanpa beban) (memerlukan penyahtenagaan).

6. Peranti Pelindung

Geganti Gas (Buchholz):Dipasang pada paip antara tangki dan konservator -- perlindungan utama terhadap kerosakan dalaman. Untuk kerosakan yang teruk, ia menghalang pemutus litar; untuk kesalahan kecil, ia menandakan penggera. Menurut GB/T 6451, transformer ≥800kVA hendaklah dilengkapi dengan geganti Buchholz.

Bolong Letupan (Peranti Pelega Tekanan):Dipasang pada penutup tangki, dimeterai dengan diafragma kaca. Jika kerosakan teruk berlaku dan geganti Buchholz gagal, diafragma pecah untuk melepaskan tekanan dan mengelakkan letupan.

Termometer:Memantau suhu minyak teratas. Transformer ≥1000kVA mesti dilengkapi dengan termometer isyarat luar, yang boleh disambungkan kepada isyarat jauh.

7. Peralatan Penyejukan

Termasuk radiator atau penyejuk yang dipasang pada dinding tangki, disambungkan ke tangki melalui paip. Perbezaan suhu antara minyak atas dan bawah mendorong perolakan semula jadi, menurunkan suhu minyak. Kaedah penyejukan: minyak-asli udara semulajadi (ONAN), minyak-asli udara-terpaksa (ONAF), minyak-asli air-terpaksa (OFWF), peredaran minyak paksa (OFAF), dsb.

Kelebihan Produk

Berbanding dengan jenis lain (cth., pengubah jenis kering), pengubah pengedaran terendam minyak menawarkan:

1. Kos rendah -- keberkesanan kos yang tinggi

Pembuatan matang dan bahan yang lebih murah (keluli silikon, tembaga, minyak) menghasilkan harga 30-40% lebih rendah daripada transformer jenis kering yang setara -- sesuai untuk naik taraf grid terhad bajet dan projek PKS.

2. Pelesapan haba yang sangat baik dan kapasiti beban lampau

Haba tentu tinggi dan kekonduksian terma minyak, digabungkan dengan perolakan semula jadi, mengekalkan kenaikan suhu 15-20% lebih rendah daripada transformer jenis kering. Keupayaan beban lampau jangka pendek (cth., arus undian 1.2×) adalah teguh, sesuai dengan puncak beban bermusim (penyaman udara musim panas, pengairan).

3. Penyelenggaraan mudah dan hayat perkhidmatan yang panjang

Reka bentuk tertutup sepenuhnya (tangki beralun) menghalang kemasukan lembapan/habuk. Dalam keadaan biasa, sedikit penyelenggaraan diperlukan. Hayat perkhidmatan biasanya 20-30 tahun, lebih lama daripada jenis kering (15-25 tahun), menyebabkan kos operasi jangka panjang yang lebih rendah.

4. Potensi kecekapan tenaga yang tinggi -- penjajaran dasar

Didorong oleh Pelan Peningkatan Kecekapan Tenaga Transformer, transformer rendam minyak 10kV telah dinaik taraf kepada S13 dan ke atas. Sebagai contoh, pengubah S13-1000kVA mempunyai kehilangan tanpa beban hanya 0.8kW (40% lebih rendah daripada S11), menjimatkan lebih 6000 kWj/tahun -- ketara di bawah matlamat "karbon dwi".

5. Prestasi penebat yang baik dan kebolehpercayaan yang tinggi

Minyak memberikan penebat elektrik yang sangat baik dan juga melembapkan getaran, yang membawa kepada operasi yang lebih senyap.

6. Operasi stabil dan parameter tiga fasa seimbang

Reka bentuk teras luka tiga dimensi menyamakan panjang laluan magnet, mengurangkan harmonik dan meningkatkan kualiti kuasa.

Parameter teknikal dan dimensi

S11-M Parameter teknikal pengubah tenggelam minyak

Nota 1:Untuk transformer dengan kapasiti berkadar 500kVA dan ke bawah, nilai kehilangan beban di atas garis pepenjuru dalam jadual adalah terpakai kepada kumpulan gandingan Dyn11 atau Yzn11, dan nilai kehilangan beban di bawah garis pepenjuru digunakan untuk kumpulan gandingan Yyn0.

Nota 2:Apabila purata kadar beban tahunan pengubah adalah antara 35% dan 40%, kecekapan operasi maksimum boleh diperoleh dengan menggunakan nilai kerugian dalam jadual.

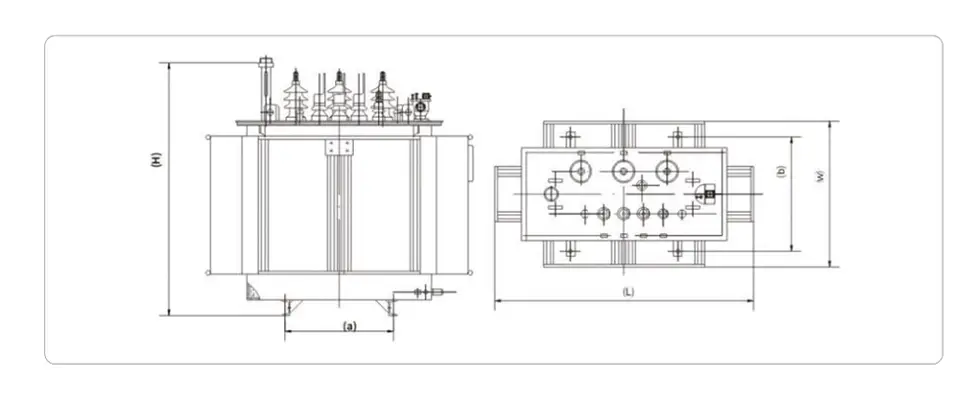

S11-M Dimensi pengubah tenggelam minyak

Nota:Dimensi dan berat yang disediakan hanya untuk rujukan dalam reka bentuk dan pemilihan. Saiz dan berat akhir tertakluk kepada lukisan produk kami.

S13-M Parameter teknikal pengubah tenggelam minyak

Nota 1:Untuk transformer dengan kapasiti berkadar 500kVA dan ke bawah, nilai kehilangan beban di atas garis pepenjuru dalam jadual adalah terpakai kepada kumpulan gandingan Dyn11 atau Yzn11, dan nilai kehilangan beban di bawah garis pepenjuru digunakan untuk kumpulan gandingan Yyn0.

Nota 2:Apabila purata kadar beban tahunan pengubah adalah antara 35% dan 40%, kecekapan operasi maksimum boleh diperoleh dengan menggunakan nilai kerugian dalam jadual.

S13-M Dimensi pengubah tenggelam minyak

Nota:Dimensi dan berat yang disediakan hanya untuk rujukan dalam reka bentuk dan pemilihan. Saiz dan berat akhir tertakluk kepada lukisan produk kami.

S14-M Parameter teknikal pengubah tenggelam minyak

Nota 1:Untuk transformer dengan kapasiti berkadar 500kVA dan ke bawah, nilai kehilangan beban di atas garis pepenjuru dalam jadual adalah terpakai kepada kumpulan gandingan Dyn11 atau Yzn11, dan nilai kehilangan beban di bawah garis pepenjuru digunakan untuk kumpulan gandingan Yyn0.

Nota 2:Apabila purata kadar beban tahunan pengubah adalah antara 35% dan 40%, kecekapan operasi maksimum boleh diperoleh dengan menggunakan nilai kerugian dalam jadual.

S14-M Dimensi pengubah tenggelam minyak

Nota:Dimensi dan berat yang disediakan hanya untuk rujukan dalam reka bentuk dan pemilihan. Saiz dan berat akhir tertakluk kepada lukisan produk kami.

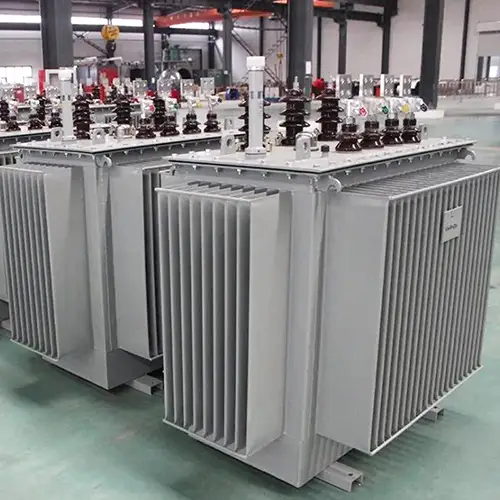

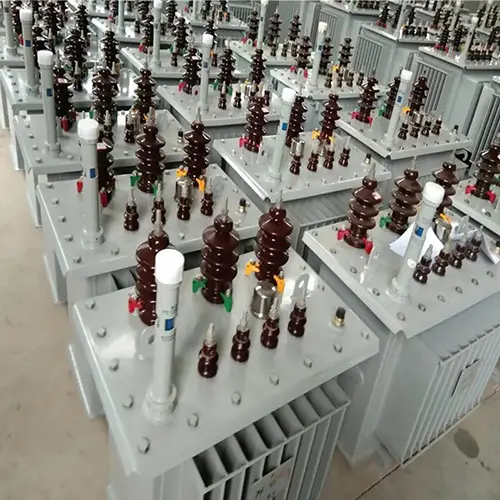

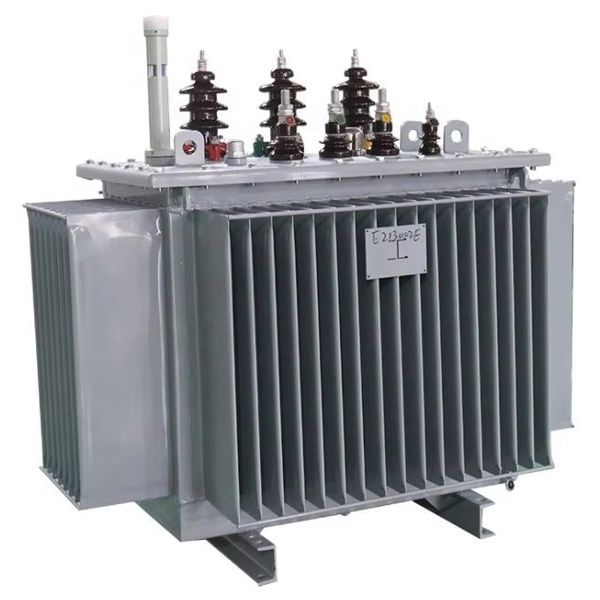

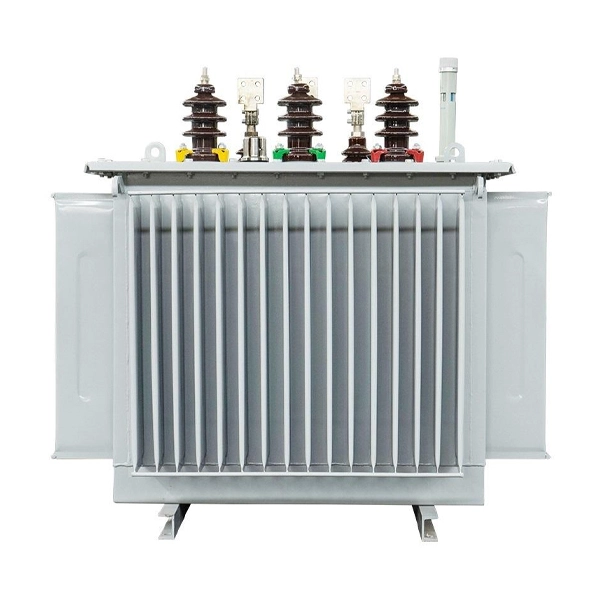

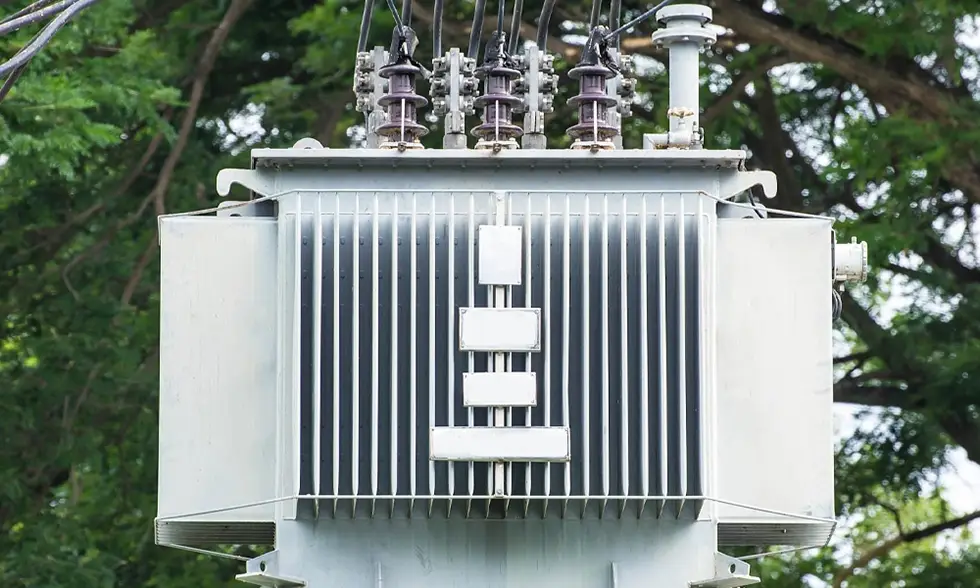

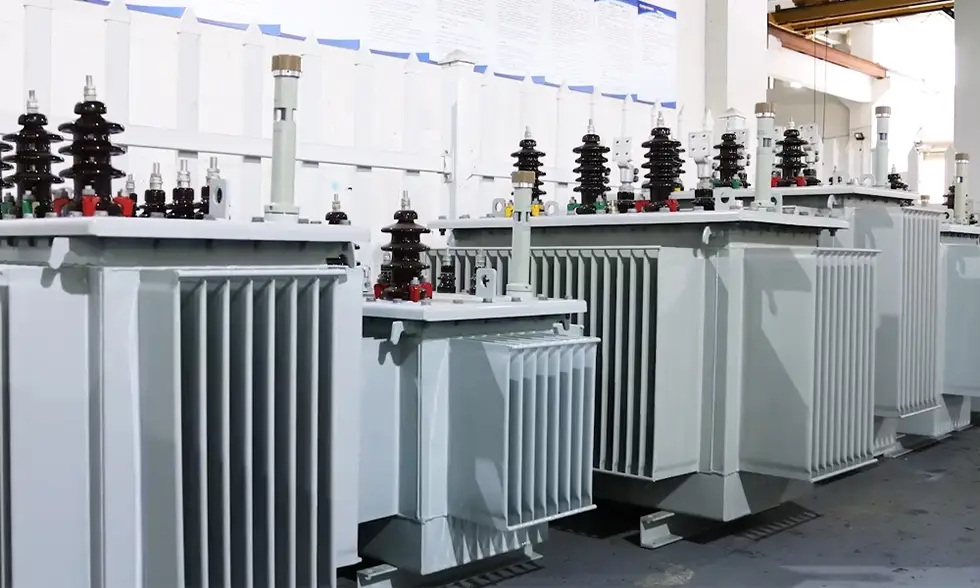

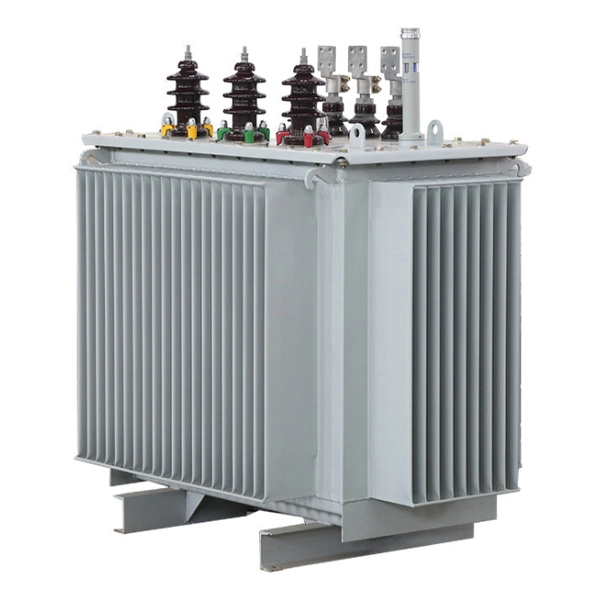

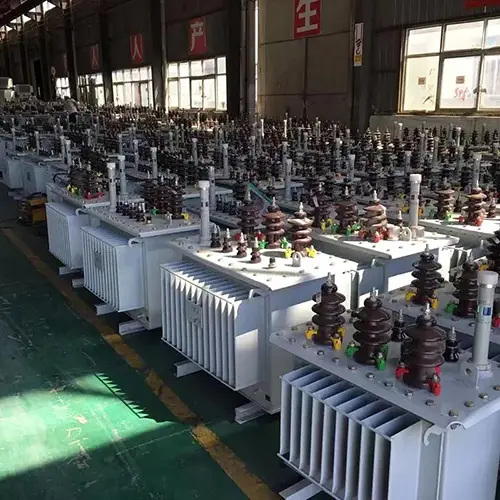

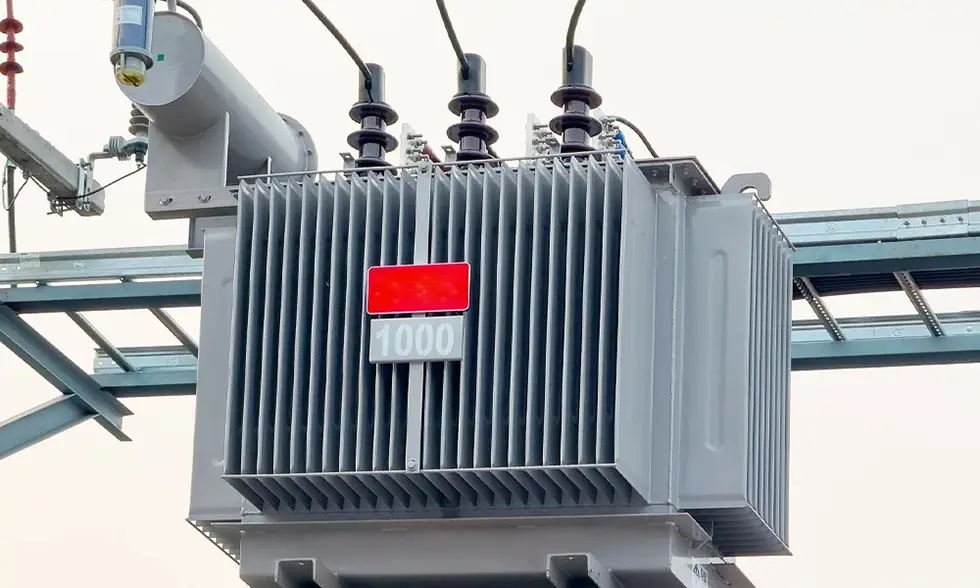

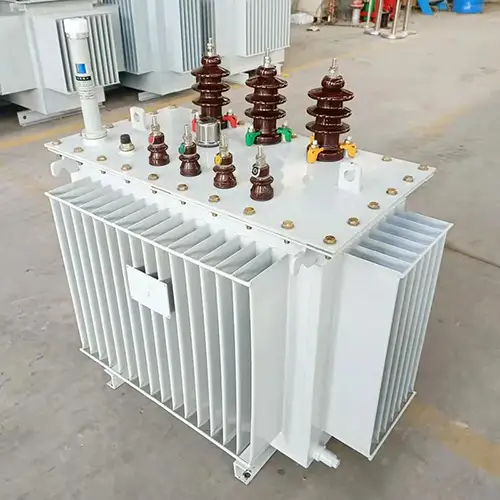

Paparan Produk
