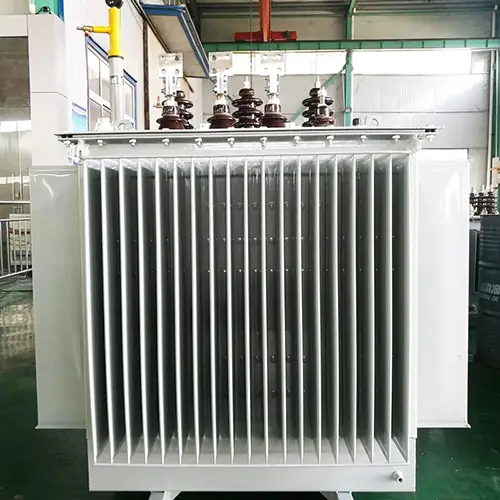

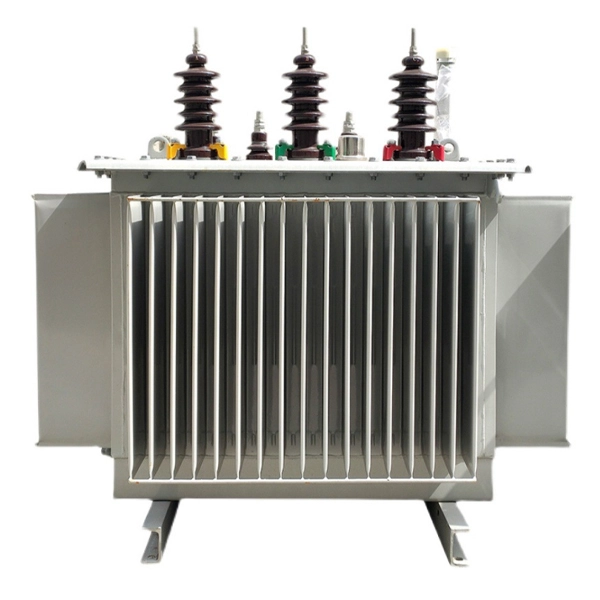

Pengubah Elektrik Jenis Terendam Minyak 20KV

Pengubah elektrik adalah salah satu produk yang dihasilkan oleh Cotenele. kamiPengubah Elektrik Jenis Terendam Minyak 20KVialah peranti pengagihan kuasa yang menurunkan paras voltan 20kV kepada voltan rendah (biasanya 0.4kV). Ia digunakan secara meluas dalam sistem pengedaran 20kV. Apabila grid kuasa dinaik taraf, sistem 20kV menawarkan kelebihan ketara berbanding sistem 10kV: untuk kuasa dihantar yang sama, arus talian dikurangkan sebanyak 50%, dan kehilangan tenaga talian berkurangan sebanyak 75%, menghasilkan penjimatan tenaga dan pengembangan kapasiti yang luar biasa. Transformer Elektrik Jenis Terendam Minyak 20KV digunakan terutamanya dalam rangkaian pengagihan kuasa, perusahaan perindustrian dan perlombongan, bangunan komersial dan awam, dan senario lain.

Parameter teknikal utama

Klasifikasi Produk

Transformer pengedaran terendam minyak 20kV boleh dikelaskan mengikut kriteria berikut:

1. Mengikut bilangan fasa

Transformer fasa tunggal: julat kapasiti 5kVA -160kVA

Transformer tiga fasa: julat kapasiti 30kVA -2500kVA

2. Mengikut bahan teras

Transformer silikon-keluli: model termasuk siri S11, S13, S20, S22

Transformer aloi amorfus: model termasuk siri SBH15, SBH21, SBH25; kerugian tanpa beban mereka adalah kira-kira separuh daripada pengubah silikon-keluli daripada kelas kecekapan tenaga yang sama

3. Mengikut penarafan kecekapan tenaga

Produk pertengahan hingga tinggi: S13, S20, S22 dan siri aloi amorfus

Produk rendah: siri S11

4. Dengan kaedah tukar ketik

Penukaran paip di luar litar (tanpa beban): memerlukan penyahtenagaan untuk pelarasan manual

Menukar paip semasa beban: membenarkan pelarasan semasa bertenaga (tersedia pada sesetengah model)

5. Mengikut jenis kepungan tangki

Jenis tertutup sepenuhnya, jenis konvensional, dsb.

Skop Aplikasi pengubah pengedaran terendam minyak 20kV

Transformer pengedaran terendam minyak 20kV digunakan terutamanya dalam senario berikut:

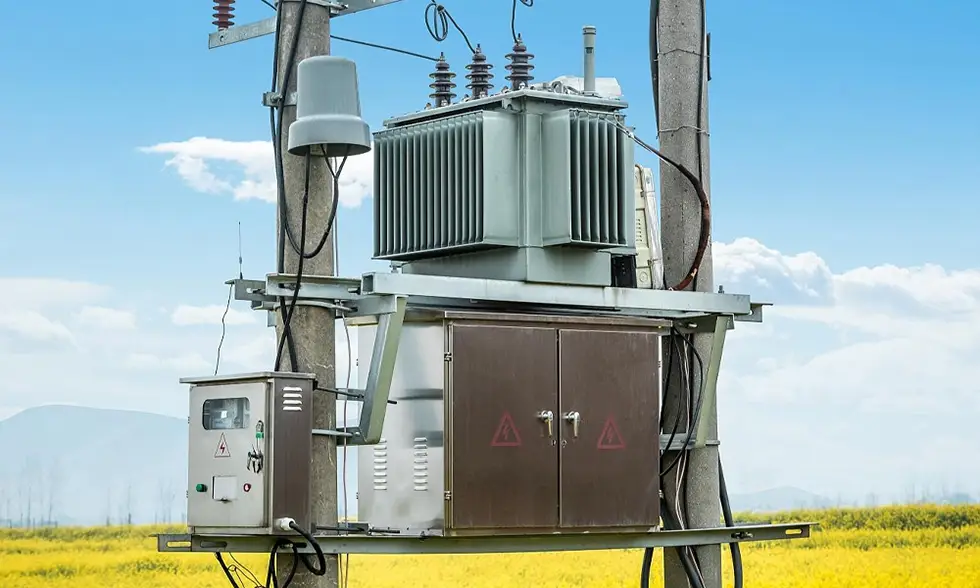

1. Rangkaian pengagihan kuasa:grid pengedaran bandar dan luar bandar, talian pengedaran 20kV

2. Perusahaan perindustrian dan perlombongan:petroleum, metalurgi, kimia, tekstil, industri ringan, dll.

3. Bangunan komersial dan kediaman:kompleks komersial, bangunan pejabat, rumah kediaman

4. Persekitaran khas:lokasi yang mempunyai habuk tinggi, pencemaran minyak, atau bahan kimia

5. Aplikasi pensuisan dwi-voltan:sesetengah model boleh beroperasi pada sistem sama ada 10kV atau 20kV dengan menukar antara paras voltan

Prinsip Kerja

Prinsip kerja pengubah pengedaran terendam minyak 20kV ialah aruhan elektromagnet:

1. Apabila voltan kuasa AC digunakan pada belitan primer (sebelah voltan tinggi, 20kV), arus AC melalui belitan dan menjana fluks magnet berselang-seli dalam teras besi.

2. Fluks berselang-seli ini secara serentak menghubungkan kedua-dua belitan primer dan sekunder (sisi voltan rendah, biasanya 0.4kV).

3. Mengikut undang-undang aruhan elektromagnet, daya gerak elektrik teraruh dalam kedua-dua belitan.

4. Oleh kerana kedua-dua belitan mempunyai bilangan lilitan yang berbeza, voltan teraruh berbeza dengan sewajarnya -- nisbah lilitan sama dengan nisbah voltan.

5. Haba yang dijana semasa operasi dipindahkan melalui minyak penebat ke dinding tangki, dan kemudian dilesapkan ke udara sekeliling melalui sirip penyejuk (atau panel beralun).

Bagaimana untuk memilih pengubah elektrik kuasa yang sesuai

1. Pemilihan kapasiti

- Kira jumlah beban bersambung daripada semua peralatan dan kemudahan elektrik (biasanya tidak termasuk beban pemadam kebakaran).

- Kuasa ketara yang diberi pampasan berfungsi sebagai asas untuk memilih kapasiti transformer dan bilangan unit.

- Secara amnya, faktor beban pengubah hendaklah dikekalkan pada kira-kira 85%.

- Elakkan transformer bersaiz besar atau lebih muatan.

2. Pemilihan model

- Siri S11: produk rendah, sesuai untuk aplikasi dengan keperluan kecekapan tenaga yang rendah.

- Siri S13/S20/S22: produk penjimatan tenaga pertengahan hingga tinggi.

- Siri aloi amorf (SBH15, dsb.): kehilangan tanpa beban yang sangat rendah, sesuai untuk aplikasi dengan masa terbiar yang lama dan penekanan yang tinggi pada penjimatan tenaga.

3. Pertimbangan lain

- Persekitaran pemasangan (dalaman / luar)

- Keperluan penarafan perlindungan kebakaran

- Keperluan untuk pensuisan dwi-voltan (keserasian 10kV/20kV)

- Kaedah menukar ketik (luar litar atau semasa beban)

- Kekangan belanjawan dan kos

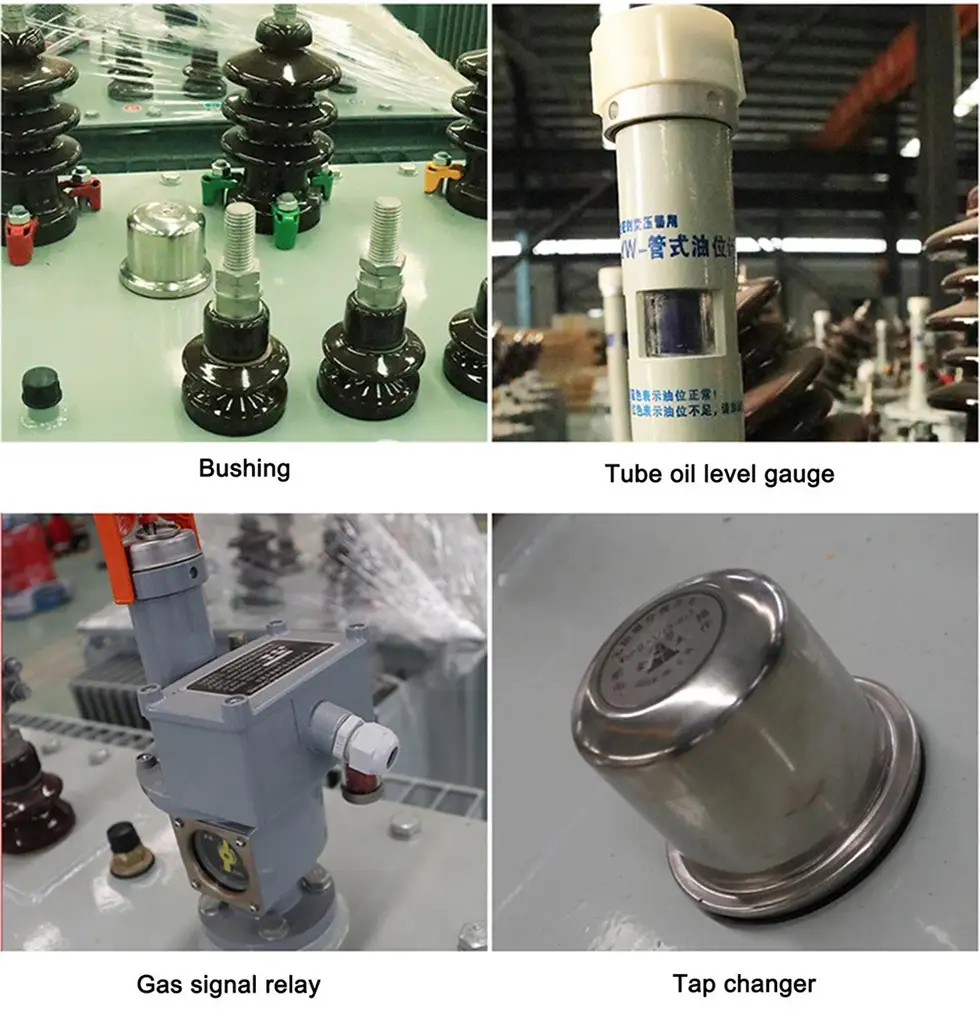

Butiran produk

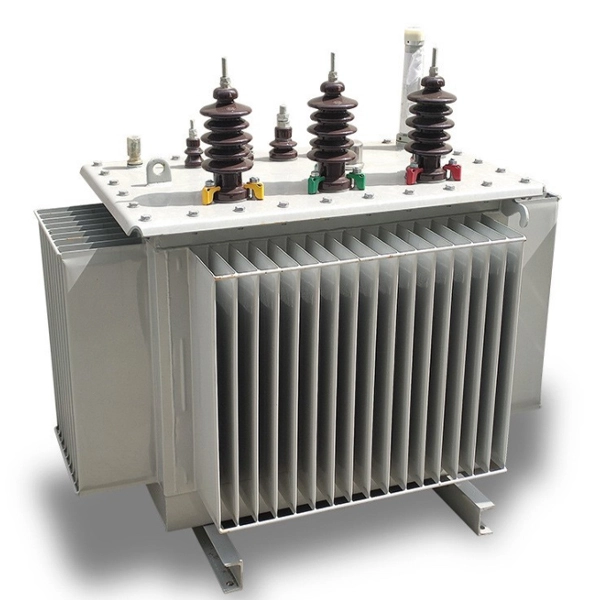

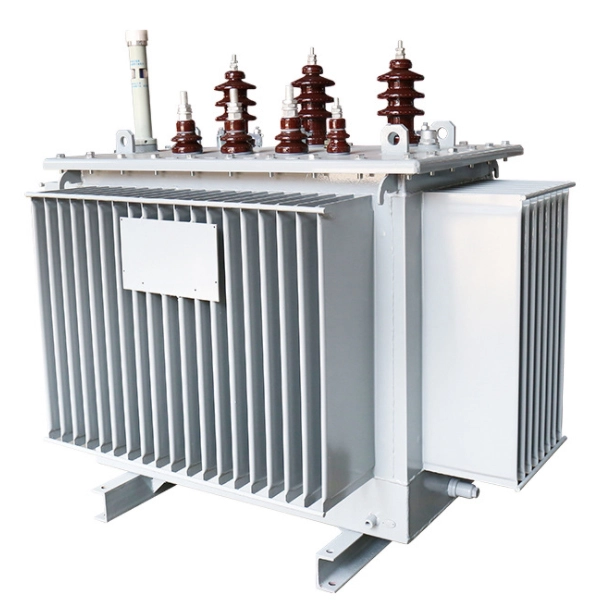

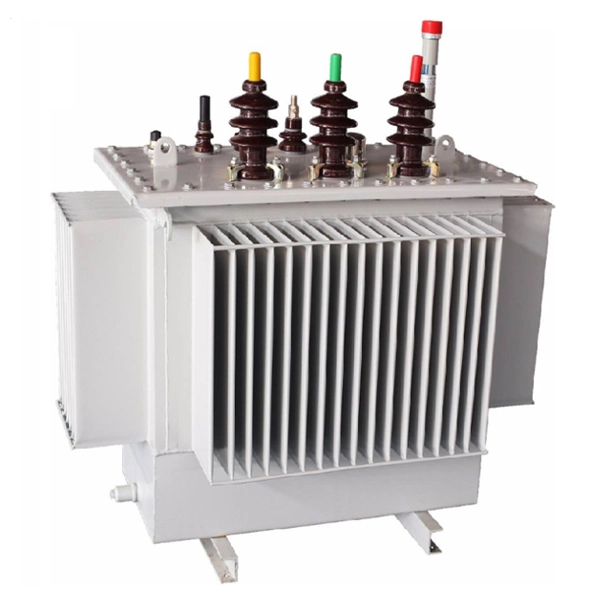

Penampilan dan dimensi Produk

Notis Pesanan

Apabila membuat pesanan, model produk, kapasiti undian, voltan terkadar voltan tinggi dan rendah, julat paip voltan tinggi, bilangan fasa, kekerapan dan nombor kumpulan sambungan hendaklah disediakan.

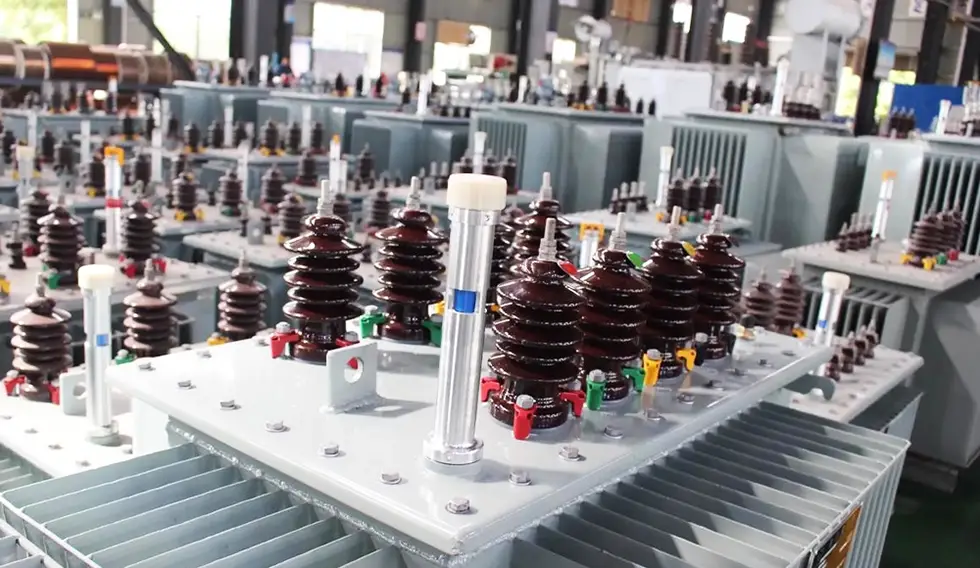

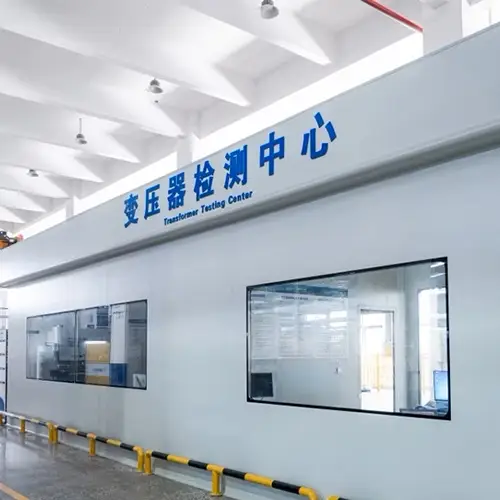

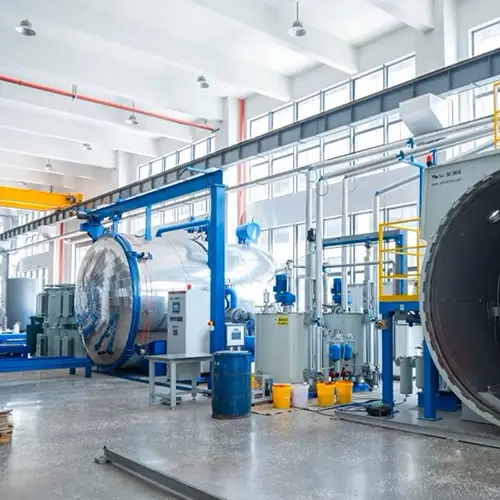

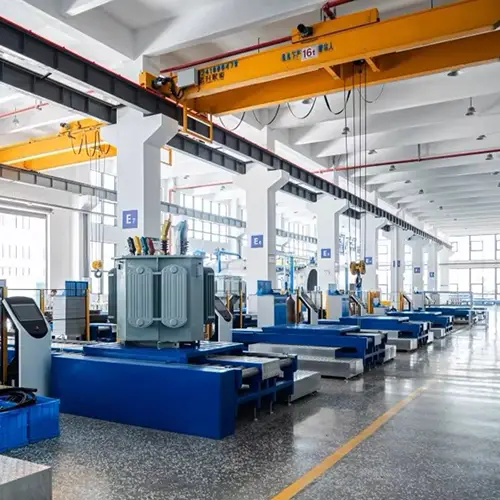

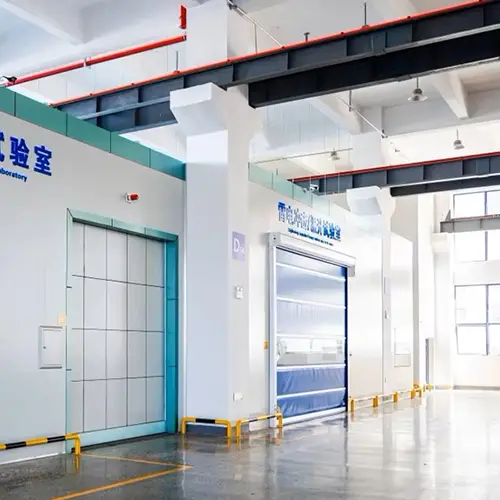

Bengkel dan Pusat Ujian

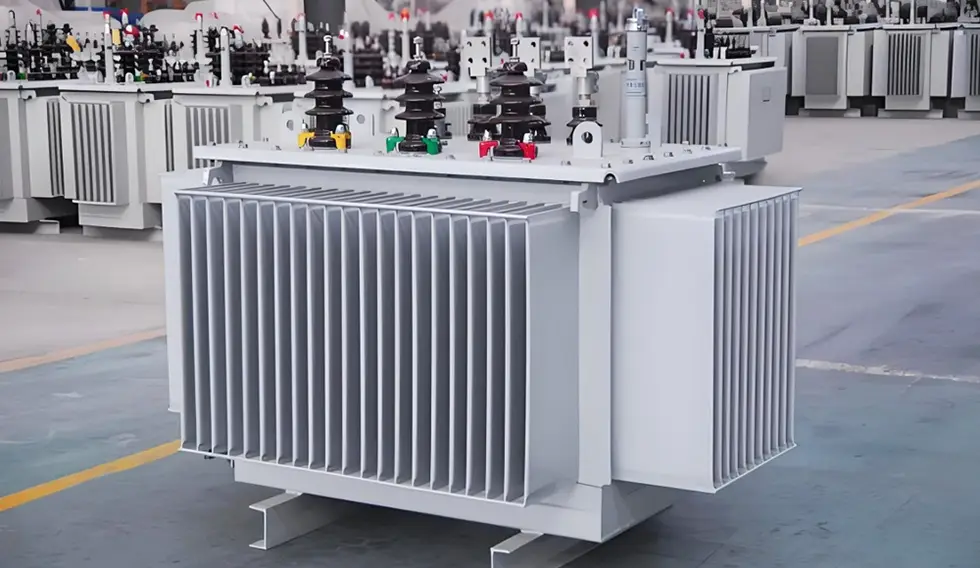

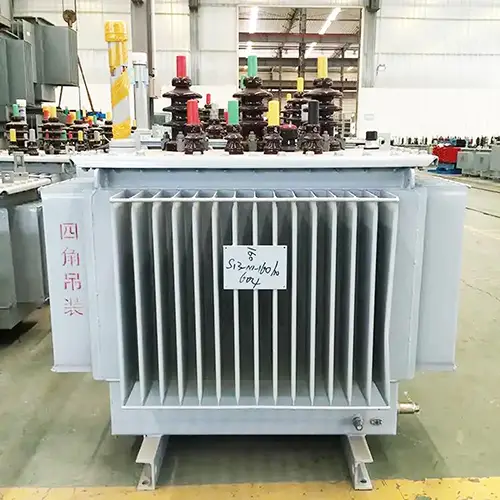

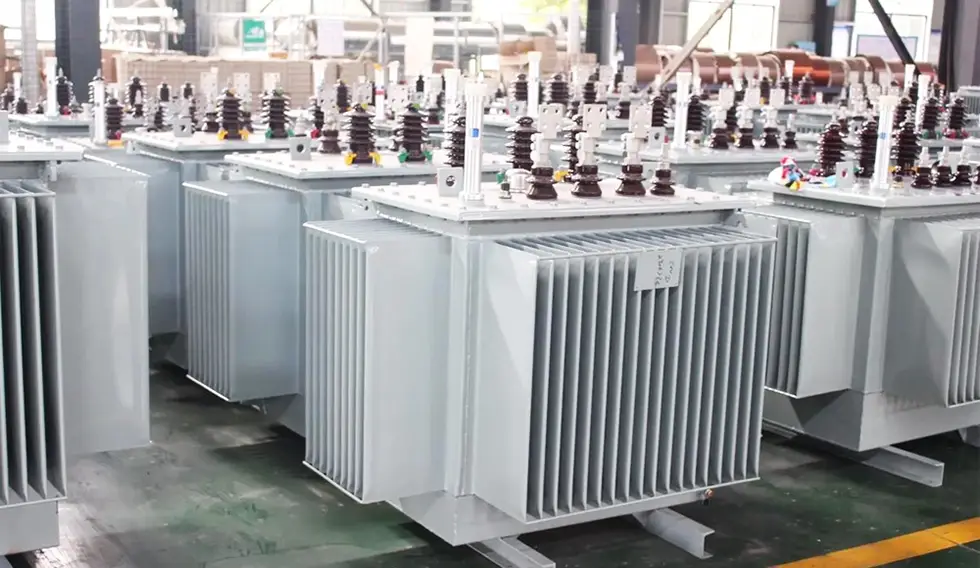

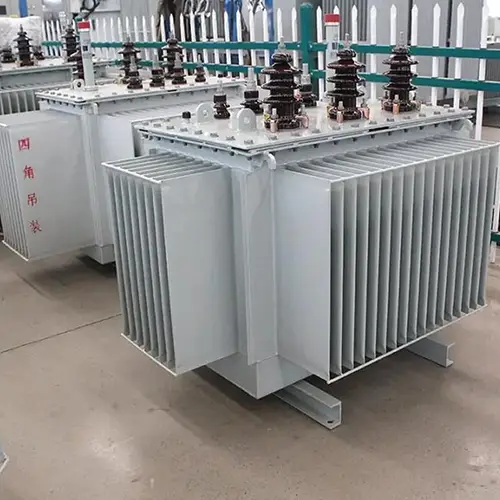

Paparan Produk
