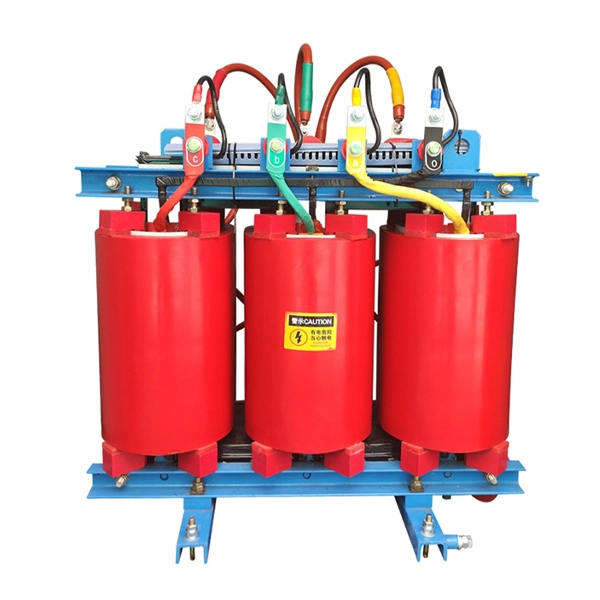

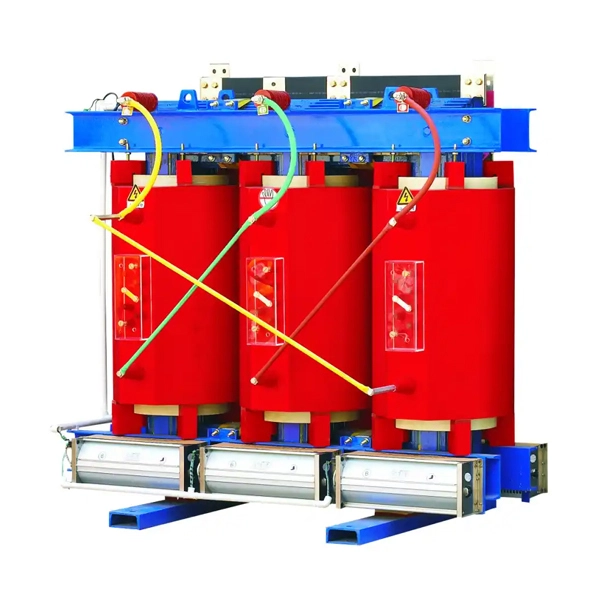

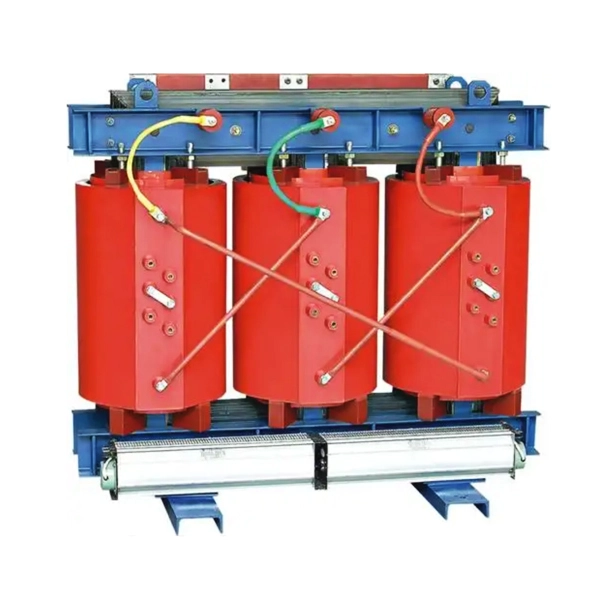

Pengubah Kuasa Jenis Kering 36KV

Selama bertahun-tahun, sebagai pengeksport dan pengilang transformer besar di China, Cotenele telah menyediakan yang boleh dipercayai dan stabilPengubah Kuasa Jenis Kering 36KVkepada pelanggan di negara dan wilayah seperti Afrika, Eropah, dan Timur Tengah, dan telah menerima pujian sebulat suara daripada pelanggan. Transformer kuasa jenis kering siri Cotenele 36kV mempunyai ciri-cirikehilangan rendah, hingar rendah, perlindungan kilat, toleransi litar pintas yang tinggi, dan penampilan cantik. Produk ini mempunyai proses pemasangan dan pembuatan yang maju, kualiti aksesori yang boleh dipercayai dan cemerlang. Ia mempunyai empat fungsi jauh:komunikasi jauh, ujian jauh, pelarasan jauh dan alat kawalan jauh. Melalui alat kawalan jauh komputer, pemantauan jarak jauh stesen janakuasa boleh dicapai tanpa memerlukan tugas pejabat di tapak. Semua pengubah kuasa jenis kering siri Cotenele 36KV mematuhi piawaian antarabangsa dan kebangsaan sepertiGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018dll.

Keadaan perkhidmatan pengubah Kuasa Jenis Kering 36KV

Parameter teknikal utama

Parameter teknikal pengubah jenis kering SC(B)10 siri 36kV (35/0.4kV)

Parameter teknikal pengubah jenis kering SC(B)10 siri 36kV (35/10kV)

Parameter teknikal pengubah jenis kering SC(B)11 siri 36kV

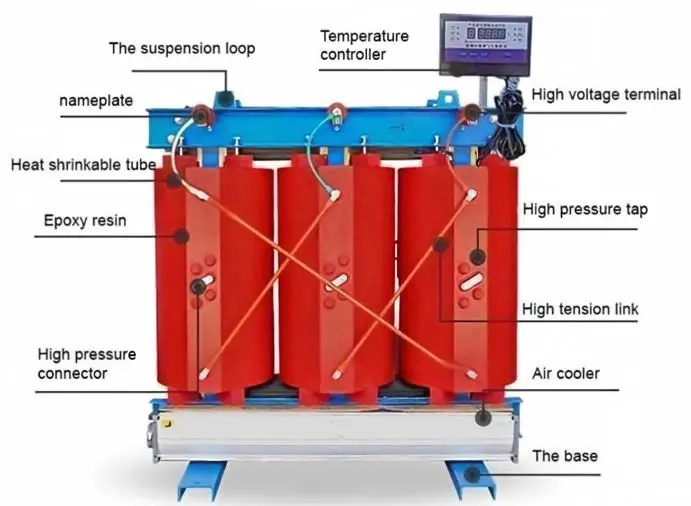

Struktur Dalaman untuk pengubah kuasa jenis kering siri 36kV

Transformer jenis kering 35kV terutamanya terdiri daripada komponen berikut:

1. Teras

Diperbuat daripada kepingan keluli silikon gelek sejuk berorientasikan biji berkualiti tinggi dan kebolehtelapan tinggi, dipasang dalam susunan pusingan berpijak penuh miter 45°. Permukaan teras dikapsulkan dengan resin epoksi untuk mengurangkan fluks sesat, meningkatkan pengagihan litar magnetik, dan menurunkan hingar teras, kehilangan tanpa beban, dan arus tanpa beban.

2. Penggulungan Voltan Tinggi

Penggulungan voltan tinggi menggunakan struktur silinder berlapis atau berbilang lapisan terbahagi untuk mengurangkan voltan antara lapisan dengan ketara. Ia adalahtuangan vakum dengan resin epoksi yang diisiuntuk meminimumkan nyahcas separa dan meningkatkan prestasi elektrik. DMD epoxy prepreg digunakan di antara lapisan, dan kain mesh gentian kaca digunakan pada permukaan untuk meningkatkan kekuatan mekanikal dan keupayaan tahan litar pintas.

3. Penggulungan Voltan Rendah

Penggulungan voltan rendah menggunakan struktur luka foil dengan saluran penyejuk paksi untuk meningkatkan pelesapan haba. Hujungnya dibungkus dengan resin epoksi dan disembuhkan sepenuhnya untuk membentuk pemasangan pepejal.

4. Sistem Penebat

Resin epoksi atau sebatian resin lain digunakan sebagai penebat utama. Penggulungan dibuang di bawah vakum, dan selepas pengawetan mereka membentuk struktur monolitik yang teguh.

5. Penyejukan dan Pemantauan Suhu

Dilengkapi dengan peranti penyejukan (penyejukan udara semula jadi atau penyejukan udara paksa) dan penderia suhu, dan boleh dipasang dengan sistem pengesanan dan perlindungan suhu yang komprehensif.

6. Komponen Lain

Alur keluar sesendal voltan tinggi, lug angkat, bingkai pengapit atas dan bawah, terminal voltan rendah, papan nama, penyambung mengetuk, dsb.

Ciri-ciri Produk pengubah kuasa jenis kering siri 36kV

1. Selamat api dan kalis api:Resin epoksi sememangnya tidak mudah terbakar dan tidak menyokong api; tiada risiko letupan.

2. Mesra alam:Tiada minyak digunakan, jadi tiada bahaya pencemaran minyak.

3. Kekuatan mekanikal yang tinggi:Belitan tuang resin adalah teguh dan menawarkan keupayaan tahan litar pintas yang kuat.

4. Prestasi elektrik yang sangat baik:Tahap nyahcas separa rendah dan tahap tahan impuls yang tinggi (kilat dan pensuisan).

5. Kerugian rendah dan hingar rendah:Keluli silikon berkualiti tinggi dan susun teras termaju mengurangkan kehilangan tanpa beban dan bunyi yang boleh didengar.

6. Keupayaan beban lampau yang baik:Penebat Kelas F atau H memberikan ketahanan haba yang tinggi dan membolehkan operasi beban lampau yang ketara.

7. Tahan lembapan dan habuk:Permukaan penggulungan disalut dengan varnis anti-karat, memastikan prestasi yang stabil dalam persekitaran yang berdebu atau lembap.

8. Penyelenggaraan yang mudah:Tiada pengendalian minyak; selepas penutupan jangka panjang, hanya rawatan pengeringan yang mudah diperlukan. Pada asasnya tanpa penyelenggaraan.

9. Padat dan ringan:Jejak kecil dan kos pemasangan yang lebih rendah.

10. Kawalan suhu pintar:Sistem pemantauan suhu pintar pilihan yang secara automatik mengesan dan memaparkan suhu penggulungan, menghidupkan/menghentikan kipas penyejuk dan menyediakan isyarat penggera dan perjalanan.

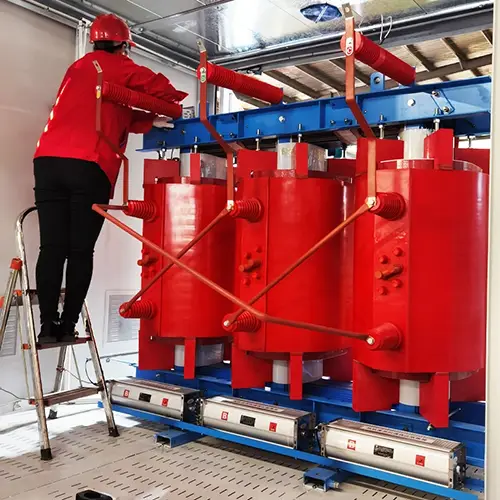

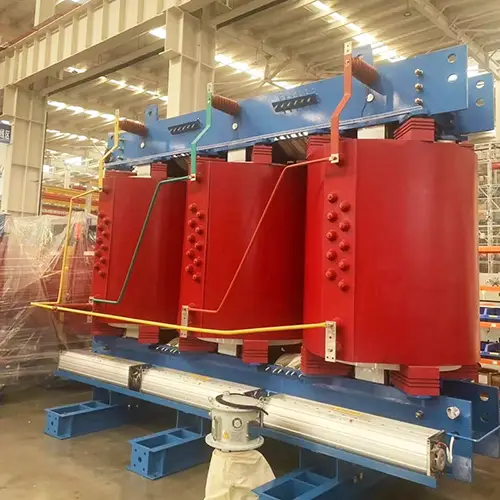

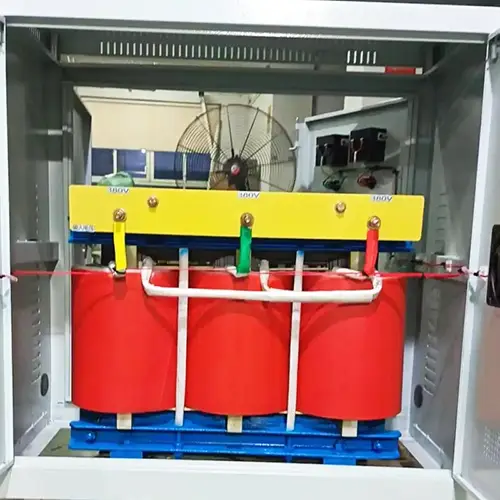

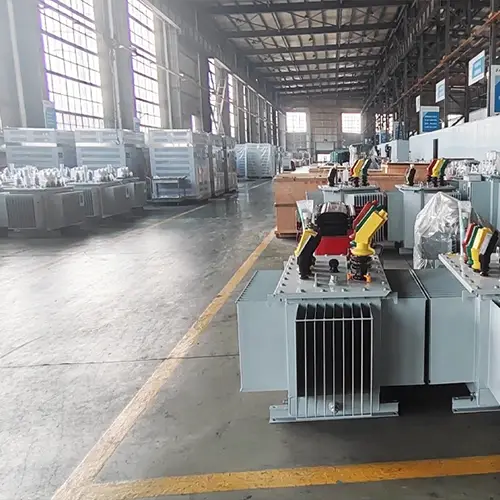

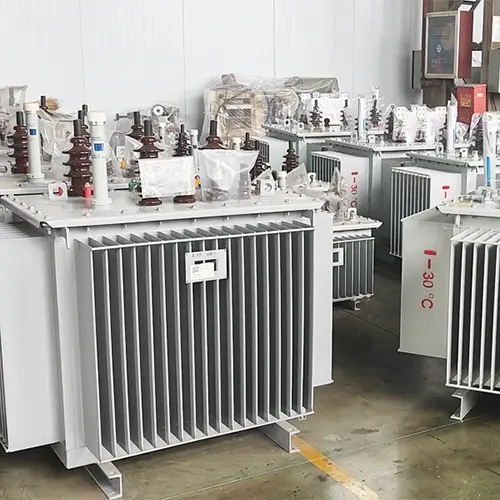

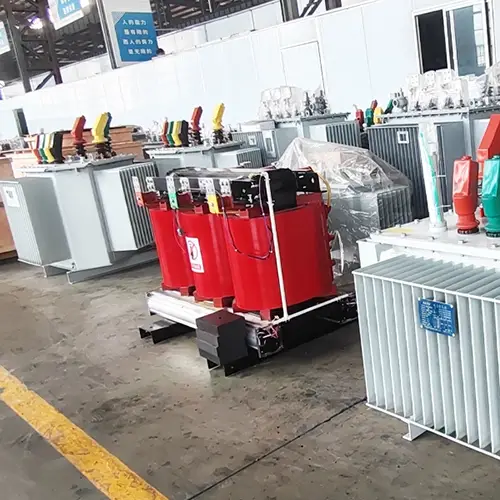

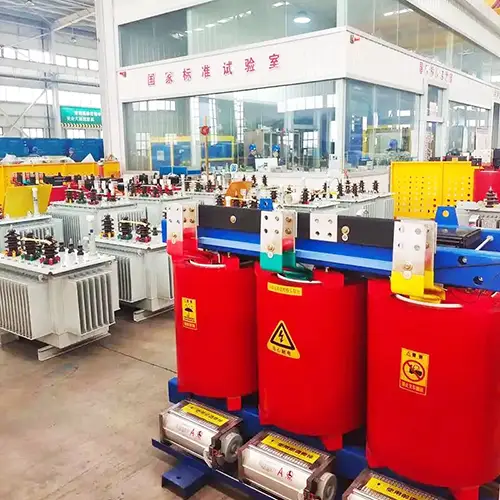

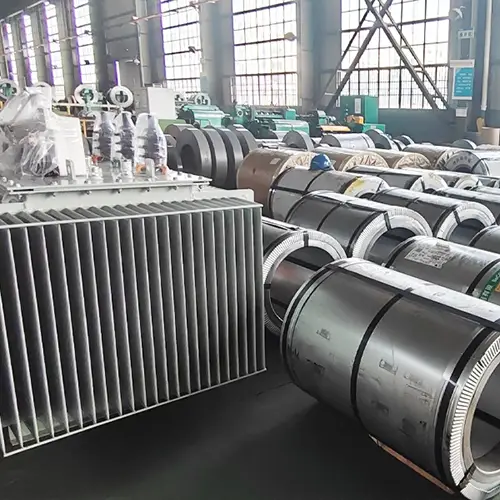

Persembahan Bengkel

Soalan Lazim (Soalan Lazim)

S1: Apakah kapasiti maksimum yang tersedia untuk pengubah jenis kering siri 36kV anda?

A: Menurut standard kebangsaan GB/T 10228, julat kapasiti konvensional pengubah jenis kering 36kV ialah 30-2500 kVA. Walau bagaimanapun, versi terkini GB/T 10228 telah melanjutkan julat ini kepada 25000 kVA. Kapasiti yang lebih besar juga boleh disesuaikan berdasarkan keperluan pengguna tertentu.

S2: Bolehkah pengubah jenis kering siri 36kV anda dipasang di luar rumah?

J: Ya, versi luar tersedia. Walau bagaimanapun, tahap perlindungan yang sesuai mesti dipilih. Biasanya, IP00 adalah tanpa kepungan (penggunaan dalaman), IP20 melindungi daripada objek pepejal yang lebih besar daripada 12 mm, dan IP23 menawarkan perlindungan terhadap hujan dan salji. Untuk pemasangan luar, IP23 atau lebih tinggi dengan perumahan pelindung tambahan disyorkan.

S3: Bagaimanakah pengubah jenis kering siri 36kV anda disejukkan, dan berapa banyakkah penyejukan udara paksa boleh meningkatkan outputnya?

J: Kaedah penyejukan boleh dibahagikan kepadapenyejukan udara semula jadi (AN)danpenyejukan udara paksa (AF). Di bawah keadaan penyejukan udara semula jadi, pengubah boleh beroperasi secara berterusan pada kapasiti terkadarnya. Penyejukan udara paksa boleh meningkatkan kapasiti keluaran sehingga 50% dan sesuai untuk operasi beban lampau sekejap.

S4: Bagaimanakah tahap kecekapan tenaga dikelaskan untuk pengubah jenis kering siri Cotenele 36kV?

J: Menurut standard kebangsaan GB 20052-2024 "Nilai Minimum Yang Dibenarkan dan Gred Kecekapan Tenaga untuk Pengubah Kuasa", transformer jenis kering siri 36kV kami dibahagikan kepada tiga gred kecekapan tenaga:Gred I, Gred II dan Gred III. Gred I ialah tahap tertinggi dengan kerugian paling rendah. Memilih tahap kecekapan tenaga yang lebih tinggi boleh mengurangkan kos operasi jangka panjang dengan ketara.

S5: Apakah perbezaan utama antara pengubah jenis kering 36kV dan pengubah jenis kering 10kV?

A: Perbezaan utama terletak pada tahap voltan. Penarafan voltan tinggi pengubah 36kV ialah 36kV, yang boleh dibekalkan terus daripada grid kuasa 36kV, dengan itu menghapuskan pautan pencawang 10kV perantaraan dan mengurangkan kos pelaburan dan penyelenggaraan sistem. Di samping itu, tahap 36kV memerlukan kekuatan penebat yang lebih tinggi, kelegaan elektrik yang lebih besar, dan jarak rayapan yang lebih panjang, yang akan meningkatkan kos reka bentuk dan pembuatan. Transformer jenis kering 10kV lebih biasa digunakan dalam sistem pengedaran konvensional.

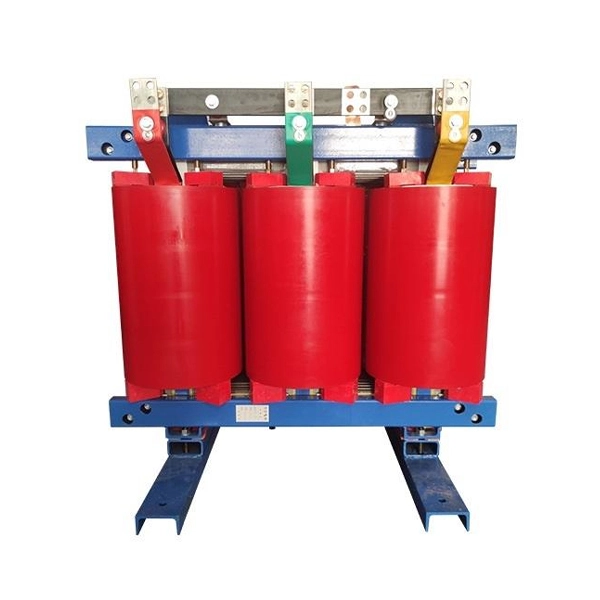

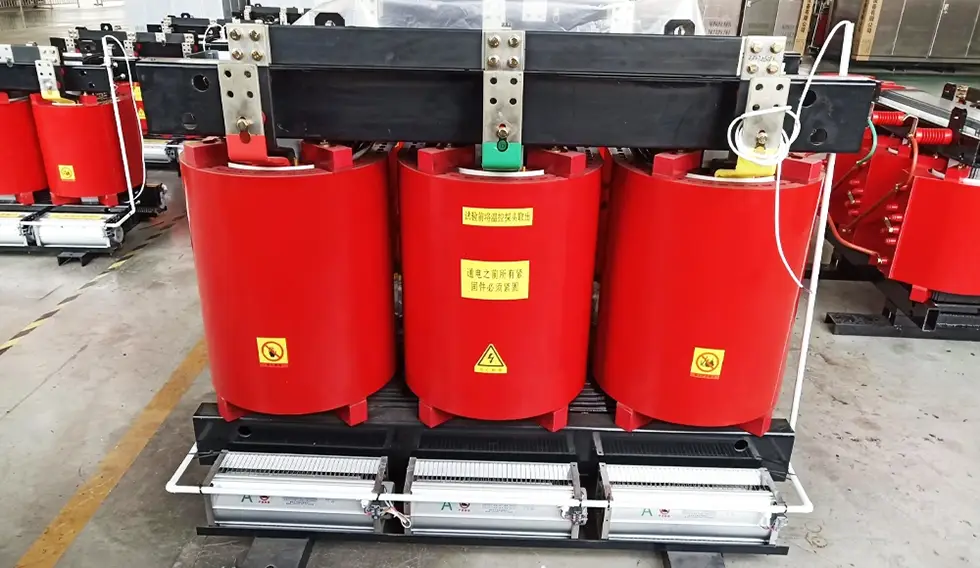

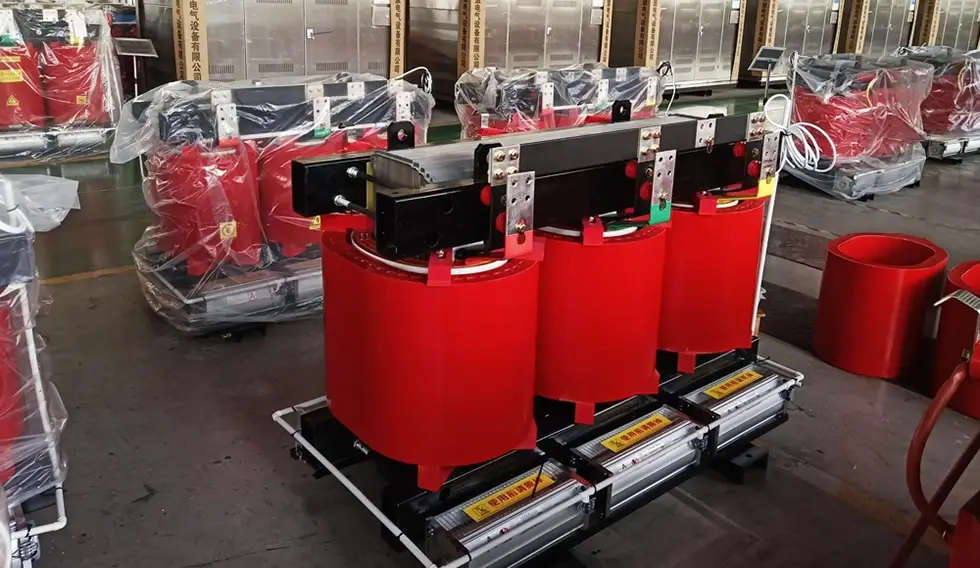

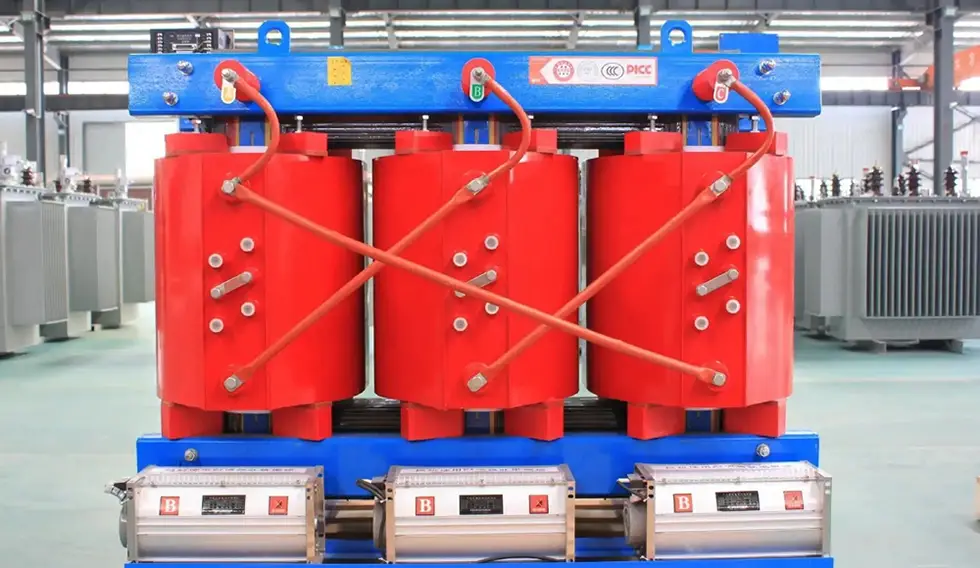

Paparan Produk
